Produkttyp	Selbstregulierendes Heizkabel
Marke	Vevor
Modell	5MLTV2-80
Nennspannung	230 V (EU)
Heizkabellänge	24,4 m
Netzkabellänge	2 m
Leistung pro Meter	16,4 W/m bei 10°C
Maximale Betriebstemperatur	65°C
Betriebstemperaturbereich	Einschalten bei < 6°C, Ausschalten bei > 13°C
Technologie	Selbstregulierung (leitfähiger PU-Kern)
Anwendungen	Frostschutz für Außenleitungen
Kompatible Rohrmaterialien	Metall und Kunststoff (außer flexiblem Vinyl)
Installation	Außen am Rohr, gerade oder spiralförmig
Erforderliche Isolierung	Mindestens 1/2" (1,27 cm) feuerfeste Isolierung (Schaum oder Glasfaser)
Befestigung	Glasfaserband (kein Metall- oder Vinylband)
Erforderlicher elektrischer Schutz	Fehlerstromschutzschalter (GFCI) erforderlich
Wartung	Isolationswiderstandstest mit 500 V DC (min. 50 MΩ)
Reparierbarkeit	Nicht reparierbar - bei Beschädigung gesamte Einheit ersetzen
Sicherheit	Nicht in Rohren oder zur Dachenteisung verwenden
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support

Häufig gestellte Fragen - 5MLTV2-80 Vevor

Wie installiere ich das Vevor Heizkabel 5MLTV2-80?

Befolgen Sie die Schritte: 1) Wählen Sie die geeignete Länge entsprechend dem Durchmesser und der Mindesttemperatur. 2) Befestigen Sie das Kabel entlang des Rohres mit Glasfaserband. 3) Installieren Sie die Wärmeisolierung (mindestens 1/2 Zoll). 4) Schließen Sie es an eine Steckdose an, die durch einen Fehlerstromschutzschalter geschützt ist. 5) Der Thermostat schaltet automatisch unter 6°C ein.

Welche Rohrtypen sind mit diesem Kabel kompatibel?

Das Kabel ist kompatibel mit Rohren aus Metall und Kunststoff (PEX, PVC). Es darf nicht an flexiblen Vinylrohren (Gartenschläuchen) verwendet werden.

Kann das Kabel überlappt werden?

Ja, dank der selbstregulierenden Technologie kann das Kabel ohne Überhitzungsgefahr überlappt werden. Dies ist praktisch für Ventile und Flansche.

Welche Temperatur schaltet den Thermostat ein?

Der Thermostat schaltet das Kabel ein, wenn die Umgebungstemperatur unter 6°C (±3°C) fällt, und aus, wenn sie über 13°C (±3°C) steigt.

Welche Wärmeisolierung ist erforderlich?

Eine Isolierung von mindestens 1/2 Zoll (1,27 cm) aus vorgeformtem Schaum oder feuerfester Glasfaser ist erforderlich. Bei Temperaturen bis -29°C verwenden Sie eine Isolierung von 1 Zoll.

Wie befestige ich das Kabel am Rohr?

Verwenden Sie Glasfaserband, um das Kabel in Abständen von etwa 1 Fuß zu befestigen. Verwenden Sie kein Metallband, keinen Draht und kein Vinylklebeband.

Kann ich dieses Kabel im Rohrinneren verwenden?

Nein, dieses Kabel ist nur für die Installation außen am Rohr ausgelegt. Installieren Sie es nicht im Rohrinneren.

Welcher elektrische Schutz ist vorgeschrieben?

Der Stromkreis muss durch einen Fehlerstromschutzschalter (GFCI) geschützt werden, um Stromschlag- und Brandgefahr zu vermeiden. Konsultieren Sie bei Bedarf einen Elektriker.

Wie teste ich das Kabel nach der Installation?

Verwenden Sie ein Megohmmeter 500 V DC zwischen den Stromkabeln und der Erde. Der Isolationswiderstand muss mindestens 50 MΩ betragen. Liegt er darunter, ersetzen Sie das Kabel.

Was tun, wenn das Kabel nicht heizt?

Überprüfen Sie, ob der Schutzschalter nicht ausgelöst hat und ob die Steckdose unter Spannung steht. Stellen Sie sicher, dass die Temperatur unter 6°C liegt. Wenn das Problem bestehen bleibt, könnte das Kabel beschädigt sein und muss ersetzt werden.

BEDIENUNGSANLEITUNG 5MLTV2-80 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ROHRHEIZKABEL

MODELL:

NA-VERSION: 5MLTV1-3, 5MLTV1-9, 5MLTV1-12, 5MLTV1-15,

5MLTV1-40, 5MLTV1-6, 5MLTV1-18, 5MLTV1-24, 5MLTV1-30,

5MLTV1-60, 5MLTV1-80, 5MLTV1-100, 5MLTV1-120

EU-VERSION: 5MLTV2-6, 5MLTV2-12, 5MLTV2-18, 5MLTV2-60,

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden.

stellen eine grobe Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, dass wir

alle Kategorien von Werkzeugen abdecken, die wir anbieten. Wir bitten Sie, sorgfältig zu überprüfen

wenn Sie eine Bestellung bei uns aufgeben, ob Sie tatsächlich sparen

die Hälfte im Vergleich zu den Top-Großmarken.

VEVOR®

ROHRHEIZKABEL

EU-Version / NA-Version

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Information

Im Zentrum des MLTV Kits befindet sich ein spezieller selbstregulierender Kern. Dieser Kern ist leitfähig und passt sich den Umgebungstemperaturen an. Bei Kälte wird der

Der Kern des Kabels hat viele leitfähige Pfade, die genug Wärme erzeugen, um Wasser im Rohr fließen zu lassen.

Wenn sich die Umgebungstemperatur erwärmt, gibt es weniger leitende Pfade und weniger Wärme wird erzeugt. Diese selbstregulierende Technologie sorgt dafür, dass die richtige Wärmemenge angewendet wird, wann und wo sie benötigt wird.

MLTV-Kit

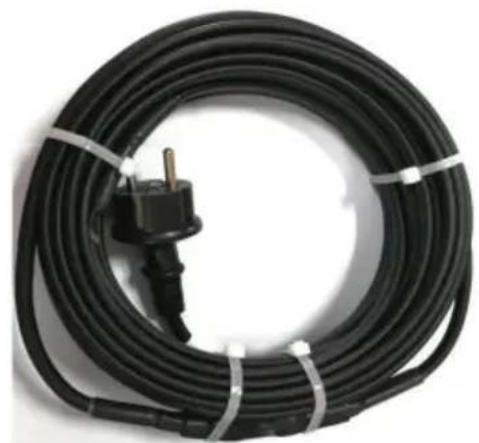

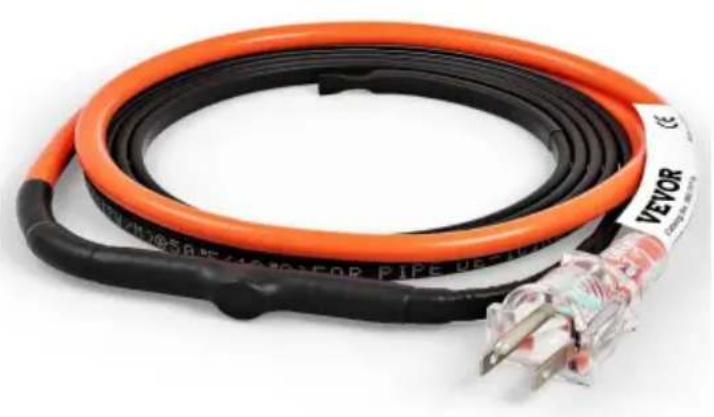

Rohrfrostschutzkabel. Vorkonfektioniert und selbstregulierend mit Stecker.

Nennleistung EU: 9,8 Watt/m bei 30 °C, 16,4 Watt/m bei 10 °C, 240 VAC. NA: 3 Watt/ft bei 86 °F, 6 Watt/ft bei 50 °F, 120 V Wechselstrom.

Das MLTV Kit ist so konstruiert, dass es seine Wärmeabgabe an Änderungen der Umgebungstemperatur anpasst.

Aufgrund der selbstregulierenden Funktion dieses Kabels kann das MLTV Kit überlappend umwickelt werden, gegebenenfalls bei der Montage an Rohren, Ventilen oder Flanschen.

Schützen Sie sich vor unnötig eingefrorenen oder geplatzten Wasser- und Abflussrohren.

Reguliert automatisch die Wärmeabgabe, um Energie zu sparen.

Kann zur einfacheren Anwendung verdoppelt und überlappt werden.

Betriebstemperaturbereich des Produkts

Dieses Produkt wird durch einen Temperatursensor gesteuert, der die Temperatur erkennt. Es startet und arbeitet, wenn die Temperatur unter 6 ± 3y ( 43 ± 5y ) liegt, und hört auf zu arbeiten, wenn die Temperatur über 13 ± 3y ( 55 ± 5y ) liegt. Das Licht leuchtet nur, wenn es eingesteckt ist, und zeigt das Einschalten an; der Betrieb wird über einen Gradschalter gesteuert.

ZUBEHÖR

Glasfaserband

Montieren

Befolgen Sie diese 6 einfachen Schritte für einen sorgenfreien Winter.

1. Bewertungsinformationen sammeln

• Bestimmen Sie, ob Ihr Rohr aus Kunststoff oder Metall ist.
• Messen Sie den Durchmesser des Rohrs.

Messen Sie die Länge des Rohrs. Zählen

Sie die Ventile und Hähne.

2. Überprüfen Sie die Stromversorgung

• Stellen Sie sicher, dass innerhalb von 2 m (EU)/3 ft (NA) der Spleißstelle eine Steckdose verfügbar ist Position auf dem Rohr.
• Es wird empfohlen, dass der Stromkreis, der das Heizkabel versorgt, einen Erdschluss Schutz; dieser ist durch die Elektrovorschriften für eine Anwendungen in vielen

Regionen. Wenden Sie sich an einen Elektroinspektor, um den spezifischen Erdschluss zu bestimmten Anforderungen für ihre Anwendung vor der Installation. Wenn Sie nicht sicher sind, ob ihre Der Stromkreis verfügbar über einen Erdschlusssschutz. Wenden Sie sich an einen Elektriker.

3. Überprüfen Sie die Temperaturauswahltabelle

Suchen Sie die niedrigste erwartete Temperatur

• Auswahltabelle, die Sie verwenden möchten.

Suchen Sie in dieser Temperaturabelle den Rohrdurchmesser Ihres Kunststoff- oder Metallrohs.

4. Wählen Sie Ihr Kabelset

• Ziehen Sie die Informationen zu Rate, die Sie in Schritt 1 gesammelt haben. - Messen Sie die Länge des Rohrs.
• Fügen Sie dann einen Fuß (2,54 cm/1 Zoll) Kabel für jeder Ventil oder jeder Hahn hinzu, den Sie gezahlt haben. - Addieren Sie diese Informationen, um die Kabellänge in Fuß des MLTV-Kit-Kabels zu bestimmen, das Sie für diese Projekt benötigen. - Wählen Sie das MLTV Kit Pipe Freeze Prevention Kit, das am besten zu ihrem passt Kabellänge in Fuß gemäß Kit-Auswahltabelle.

5. Zusätzlich benötigte Artikel

• Rohr/Kabel müssen mit 1/2 (1,27 cm/0,5 Zoll) Fiberglas (oder gleichwertigem Material) ummantelt sein. nicht brennbare Isolierung).

Verwenden Sie Glasfaserband, um das Kabel am Rohr zu befestigen.

Produktinformationen (NA-Version)

Katalog Nummer	Stromspannung /V	Heizung Länge/ FT (±2 %)	Watt/m bei 50y	Leistung KabelKabel Länge/FT (±2 %)	Maximal Wartung Temperatury
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Produktinformationen (EU-Version)

Katalog Nummer	Stromspannung /V	Heizung Kabel Länge/	Watt/m @10-y	Leistung Kabel Länge/m	Maximal Wartung Temperatury
5MLTV2-6	230	M 1,83	16.4	(±2%) 2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

6. Thermostatinstallation

• Der Thermostat (die Verbindung des Heizkabels) muss dicht am

Rohr und mit hochwertigem Glasfaserband gesichert werden. Der Thermostat sollte am kältesten Ende des Rohres platziert werden und das Kabel ein- und ausschalten, um einen wirtschaftlichen Betrieb zu gewährleisten.

Wir machen es Ihnen leicht, Ihr Kabel auszuwählen.

Nicht schattierte Auswahlen können gerade entlang des Rohres verlaufen.

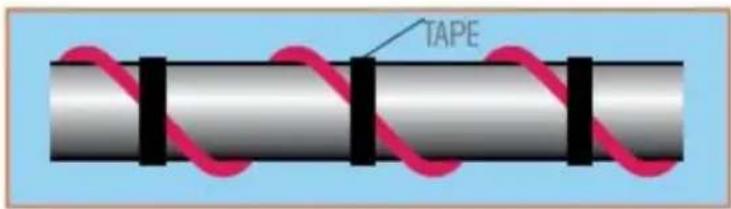

Fettgedruckte Auswahl

muss gleichmäßig spiralförmig entlang des Rohres sein.

Tabelle „A“ Niedrigste erwartete Temperatur: 0°F (NA-Version)

	Kunststoffrohr			Metallohr
Durchmesser	1/2" (0,5 Zoll)	3/4" (0,75 Zoll)	1" (1 Zoll)	1/2" (0,5 Zoll)	3/4" (0,75 Zoll)	1" (1 Zoll)
Modell				MetallohrlängelLänge des
3 Fuß	1,5-2,7 Fuß	1,5-2,4 Fuß	1,2-2,1 Fuß	1,5-2,7 Fuß	1,5-2,4 Fuß	1,2-2,1 Fuß
6 Fuß	3,0-5,4 Fuß	3,0-4,8 Fuß	2,4-4,2 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß
9ft	4,5-8,1 Fuß	4,5-7,2 Fuß	3,6-6,3 Fuß	4,5-8,1 Fuß	4,5-8,1 Fuß	4,5-8,1 Fuß
12 Fuß	2,5-3,5 m	7,2-9,6 Fuß	6,3-8,1 Fuß	2,5-3,5 m	2,5-3,5 m	2,5-3,5 m
15 Fuß	10,2-14,1 Fuß	9-12 Fuß	8,1-9,9 Fuß	10,2-14,1 Fuß	10,2-14,1 Fuß	10,2-14,1 Fuß
18 Fuß	13,5-17,1 Fuß	11,7-15,3 Fuß	9,9-13,5 Fuß	13,5-17,1 Fuß	13,5-17,1 Fuß	13,5-17,1 Fuß
24 Fuß	16,5-22,8 Fuß	15,3-20,4 Fuß	13,2-18 Fuß	16,5-22,8 Fuß	16,5-22,8 Fuß	16,5-22,8 Fuß
30 Fuß	20,7-28,5 Fuß	19,2-25,5 Fuß	16,5-22,5 Fuß	21,3-28,5 Fuß	21,3-28,5 Fuß	21,3-28,5 Fuß
40 Fuß	26,9-37,1 Fuß	25,3-37,3 Fuß	21,5-32,3 Fuß	26,9-37,1 Fuß	25,3-37,3 Fuß	21,5-32,3 Fuß
60ft	39,9-59,1 Fuß	36,9-54,6 Fuß	31,2-47,1 Fuß	39,9-59,1 Fuß	39,9-59,1 Fuß	39,9-59,1 Fuß
80 Fuß	53,7-79,1 Fuß	50,6-74,5 Fuß	42,9-64,6 Fuß	53,7-79,1 Fuß	53,7-79,1 Fuß	53,7-79,1 Fuß
100 Fuß	66,7-99,2 Fuß	62,9-93,3 Fuß	53,0-80,6 Fuß	66,7-99,2 Fuß	66,7-99,2 Fuß	66,7-99,2 Fuß
120 Fuß	80,1-119,1 Fuß	75,2-112,7 Fuß	63,1-97,9 Fuß	80,1-119,1 Fuß	80,1-119,1	80,1-119,1

Tabelle „B“ Niedrigste erwartete Temperatur: -20 °F (NA-Version)

	Kunststoffrohr			Metallrohr
Diame haben	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)
Modell	Länge des Kunststoffhydrors Metallrohrlänge
3 Fuß	1,5-2,7 Fuß	1,5-2,4 Fuß	1,2-2,1 Fuß	1,5-2,7 Fuß	1,5-2,4 Fuß	1,2-2,1 Fuß
6 Fuß	2,4-3,6 Fuß	2,4-3,3 Fuß	2,4-3 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß
9ft	3,6-5,4 Fuß	3,3-4,5 Fuß	3-3,6 Fuß	4,5-8,1 Fuß	4,5-7,2 Fuß	3,6-6,3 Fuß
12 Fuß	5,4-7,2 Fuß	4,5-6,3 Fuß	3,6-5,7 Fuß	2,5-3,5 m 6,3-9,6	Fuß 7,2-10,5 Fuß
15 Fuß	7.2-9.0ft	6,3-8,1 Fuß	1,5 - 2,2 m	10,2-14,1 Fuß	9,3-13,2 Fuß	2,5-3,8 m
18 Fuß	9,0-11,91 Fuß	8,1-9,9 Fuß	7.2-9.0ft	13,5-17,1 Fuß	12,6-16,2 Fuß	11,7-13,5 Fuß
24 Fuß	11,7-15,6 Fuß	3-4 m	9.0-12.0ft	17,1-22,8 Fuß	16,2-21,6 Fuß	13,5-18 Fuß
30 FuB	15,6-19,8 FuB	13,2-17,4 FuB	2,0-15,3 FuB 22	8-29,4 FuB	21,6-27,3 FuB	18,0-22,8 FuB
40 FuB	26,9-37,1 FuB	25,3-37,3 FuB	21,5-32,3 FuB 26,9-37,1 FuB		25,3-37,3 FuB	21,5-32,3 FuB
60ft	30,0-40,8 FuB	26,4-35,4 FuB	22,8-31,2 FuB 44	7-59,4 FuB	41,1-54,6 FuB	34,5-46,5 FuB
80 FuB	43,5-54,7 FuB	37.8-47.0ft 33.3	41.9ft 63.4-79.4ft		58.2-73.0ft	15-19 m
100 FuB	54,4-68,4 FuB	47,1-58,8 FuB	42,1 FuB - 52,6 FuB T	79,9-99,4 FuB	72,4-90,7 FuB	62,2-77,8 FuB
120 FuB	64,8-82,1 FuB	56,5-70,6 FuB	50,5-63,1 FuB 95	9-119,3 FuB 86,9-108,8 FuB		74,6-93,4 FuB

Tabelle „A“ Niedrigste erwartete Temperatur: -18 °C (EU-Version)

	Kunststoffrohr			Metallrohr
DurchmesserIst	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)
Modell Kunststoffhoflänge				Metallrohlänge
1,83 m 0,92-1,65 m 0,92-1,5 m 0,73-1,3 m 0,92-1,65 m 0,92-1,65 m
3,7m 2,5-3,5m 2,2-3m			2m-2,5m 2,5-3,5m		2,5-3,5 m 2,5-3,5 m
5,5m 4,2-5,3m	11,7-15,3 Fuß	9,9-13,5 Fuß 4,2-5,3 m			4,2-5,3 m 4,2-5,3 m
18,3 m	12.2-18.02M	11,25-16,64m	9,51-14,36M	12.2-18.02M	12.2-18.02M	12.2-18.02M
24,4 m 53,7-79,1 Fuß 15,42-22,7 13,1-19,7 m				16,37-24,11 m	16,37-24,11 m	16.37-24.11M
36,6 m	24,41-36,3M	22,92-34,35 m	19,23-29,84M	24,41-36,3M	24,41-36,3M	24,41-36,3M

Tabelle „B“ Niedrigste erwartete Temperatur: -29 °C (EU-Version)

	Kunststoffrohr			Metallrohr
Durchmesser	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)	1/2" (1,27 cm)	3/4" (1,91 cm)	1" (2,54 cm)
Modell	Länge des Kunststoffrohrs			Metallrohlänge
1,83 m 0,73-1,1 m 0,73-1 m			0,73-0,92 m 0,92	2-1,65 m 0,92-1,65	m 0,92-1,65 m
3,7 m 1,65-2,2 m 1,37-1,92 m 1,1-1,74 m				2,5-3,5 m	7,2-10,5 Fuß	6,3-9,6 Fuß
5,5 m	2,74-3,63 m	2,45-3,02 m 2,2-2,74 m		4,11-5,21 m 3,84	4,94 m 3,57-4,11	m
18,3 m 9,1-12,4 m 8-10,8 m			6,9-9,5 m	13,6-18,1 m, 12	5-16,6 m, 10,5-14,2 m
24,4 m	13,3-16,67 M	11,5-14,32 M	10.15-12.77 M	19,32-24,2 m	17,74-22,25 M	15.12-19.02 M
36,6 m 20,85-25 m	17,2-21,52 m	15,4-19,23 m		29,23-36,36 m	26,5-33,2 m 22,73-28,5 m

Beispiel:

1. Wenn die niedrigste erwartete Temperatur -29 °C (-20 °F) beträgt, wählen Sie Tabelle „B".
2. Wenn das Material des Rohrs Kunststoff ist und der Rohrdurchmesser 1/2 Zoll beträgt (1,27 cm) und die Rohrlänge zwischen 0,73 und 1,1 m (2,4-3,6 Fuß) liegt.
3. Dann wählen wir Modell 1,83 m (6 Fuß).

Dieses System kann mit der Gewissheit installiert werden, dass es jahrelang funktioniert, ohne wartungsbedürftig zu sein. Alle Komponenten sind aus hochwertigem Material gefertigt und an kritischen Punkten im Herstellungsprozess getestet.

Der Thermostat (die Verbindung des Heizkabels) muss dicht am

Rohr und mit hochwertigem Glasfaserband gesichert werden. Der Thermostat soll am kältesten Ende des Rohres platziert werden und das Kabel ein- und ausschalten, um einen wirtschaftlichen Betrieb zu gewährleisten.

Allgemeine Anforderungen

MLTV-Heizkabel können auf Metall- und Kunststoff-Wasserrohren verwendet werden (wie PEX-Rohrleitung, PVC-Rohrleitung), jedoch nicht auf flexiblen Vinylschläuchen (wie Gartenschläuche). MLTV-Heizkabel sind nicht für den Einsatz in Rohrleitungen, für Frostschutzmittel und Schutz von anderen Flüssigkeiten als Wasser oder zur Verwendung in klassifizierten Gefahrenbereichen geeignet. Mit mindestens 1/2 Zoll dicker feuerbeständiger, wasserdichter Wärmedämmung installieren. Niemals bei Rohren verwenden, deren Temperatur 65 °C (150 °F) überschreiten kann. Sie können den Produktstecker an der Steckdose oder am Regler anbringen. Aber er kann nicht geändert werden oder das Heizkabel beschädigen. Nicht innerhalb der Röhre verwenden, kann nur außerhalb der Röhre verwendet werden. Verwenden Sie kein Rohrheizkabel zur Eisentfernung auf Dächern und Dachrinnen. Nicht durch unterirdisches Vergraben verwenden. Klebeband kann direkt auf Polyethylenrohren verwendet werden, Isolierband jedoch nicht gebraucht. Installieren Sie die Anlage nur an zugänglichen Stellen; nicht hinter Wänden oder an Orten, an denen Kabel versteckt sein würden. Verlegen Sie das Heizkabel nicht durch Wände, Decken oder Böden. Nur an fehlerstromgeschützte Steckdosen anschließen, die in Übereinstimmung mit allen geltenden nationalen und lokalen Vorschriften und Normen sind und vor Regen und anderem Wasser geschützt sind.

Elektrische Codes

Artikel 422 und 427 des National Electrical Code (NEC) und Teil 1, Abschnitt 62 des Canadian Electrical Code (CEC) regeln die Installation von MLTV-Heizgeräten

Kabel zum Schutz von Rohren vor dem Einfrieren und müssen beachtet werden.

Wichtig: Damit die Xuhui-Garantie gültig ist, müssen Sie alle

den in diesen Richtlinien dargelegten Anforderungen erfüllen.

Alle hier bereitgestellten thermischen und Designinformationen basieren auf einer „Standard"-Installation mit einem an einem isolierten Rohr befestigten Heizkabel.

Bestimmen Sie, welches MLTV-Heizkabel Sie für den Rohrfrostschutz benötigen:

Fügen Sie für jedes Ventil oder jede Zapfstelle Ihres Rohrsystems 1 Fuß zu Ihrer Rohrlänge hinzu. Die niedrigste Außentemperatur beträgt -18 °C (0 °F), es ist eine Mindestdämmstärke von 1/2 Zoll erforderlich.

Wasser

Warnung: Brand- und Stromschlaggefahr. Dieses Produkt ist ein elektrisches Gerät, das

ordnungsgemäß installiert werden muss, um einen ordnungsgemäßen Betrieb zu gewährleisten und Stromschläge oder Brände zu vermeiden. Lesen Sie diese wichtigen Warnungen und befolgen Sie alle Installationsanweisungen sorgfältig.

Bei Verwendung mit nichtmetallischen Leitungen/Rohren muss die Erweichungstemperatur der nichtmetallischen Leitungen/Rohre über 85 °C (185 °F) liegen. Um die Brandgefahr durch anhaltende Lichtbögen zu minimieren, wenn das Heizkabel beschädigt oder unsachgemäß installiert ist, und um die Anforderungen der Zertifizierungsstellen und nationalen Elektrovorschriften zu erfüllen, muss in jedem Heizkabel-Abzweig ein Fehlerstromschutzschalter verwendet werden. Lichtbögen können nicht durch herkömmliche Schutzschalter gestoppt werden. Verwenden Sie für den Frostschutz von Rohren nur feuerbeständige Isoliermaterialien wie vorgefertigten Schaumstoff oder Glasfaser. Beschädigen Sie Heizkabel und Netzkabel bzw. Stecker nicht. Nehmen Sie beschädigte Kabel sofort außer Betrieb. Verwenden Sie keine Drähte oder Metallklammern, um das Kabel am Rohr zu befestigen. Verwenden Sie Glasfaserband (1/2 Zoll bis 1 Zoll breit). Verlegen Sie das Heizkabel nicht unter Dacheindeckungen für Dach- und Dachrinnenenteisung. Belassen Sie diese Installationsanleitung beim Benutzer zur zukünftigen Verwendung.

Installation

1. Bereiten Sie die Installation vor.

Lagern Sie das Heizkabel an einem sauberen, trockenen Ort. Führen Sie einen vollständigen Rohrleitungsdrucktest durch. Entfernen Sie vor der Installation des Kabels alle scharfen Oberflächen am Rohr, die das Heizkabel beschädigen könnten.

Überprüfen Sie das Design des MLTV-Heizkabels und vergleichen Sie es mit den erhaltenen Materialien. Stellen Sie sicher, dass Sie das richtige MLTV-Heizkabel haben. Gehen Sie das System ab und planen Sie die Verlegung des MLTV-Heizkabels auf dem Rohr. Heizkabel können kreuzüberlappend verlegt werden in Bereichen mit niedrigeren Temperaturen, wie Ventile, Flansche usw. (Abbildung 1).

2. Heizkabel positionieren und am Rohr befestigen.

Stellen Sie sicher, dass alle zu verfolgenden Rohrleitungen trocken sind. Installieren Sie das Heizkabel, indem Sie es gerade verlegen (Abbildung 1) oder spiralförmig (Abbildung 2). Bei gerader Verlegung installieren Sie das Heizkabel in der unteren Hälfte des Rohres; beispielsweise in der 4-Uhr- oder 8-Uhr-Position.

Installieren Sie unbedingt das zusätzlich erforderliche Heizkabel für Ventile, Flansche usw. wie in den Abbildungen 1 und 2 gezeigt. Wenn das Design eine Spirale erfordert, beginnen Sie damit, alle 10 Fuß eine Schleife aufzuhängen wie in Abbildung 2 dargestellt. Um die Schleifenlänge zu bestimmen, dividieren Sie die MLTV-Länge durch ihre Rohrlänge und multiplizieren Sie mit 10. Wenn Sie beispielsweise ein 15,24 m (50 ft) langes MLTV auf einem 40-Fuß-Rohr, setzen Sie eine 3,66 m (12 Fuß) lange Schleife Heizkabel an jedem 3,1 m (10 Fuß) langen Rohrstück. Fassen Sie die Schlaufe in der Mitte und wickeln Sie sie um das Rohr. Gleichen Sie den Abstand zwischen den Spiralen aus, indem Sie die Wicklungen entlang des Rohrs schieben. Verwenden Sie Glasfaserband, um die Mitte der Schleife am Rohr zu befestigen. Befestigen Sie das MLTV-Heizkabel mit Glasfaserkabeln im Abstand von 30 cm am Rohr. Klebeband oder Nylon-Kabelbinder. Verwenden Sie kein Isolierband aus Vinyl, kein Isolierband, keine Metallbänder oder Drähte. Wenn am Ende des Rohrs ein überschüssiges Kabel übrig bleibt, führen Sie es zwei Mal entlang des Rohrs zurück.

3. Überprüfen Sie die Installation.

Vor dem Einbau der Wärmedämmung sicherstellen, dass das Heizkabel frei von mechanischen Beschädigungen (durch Schnitte, Klemmen usw.) und thermischen Beschädigungen (durch Lötmittel, Überhitzung usw.) ist.

4. Wärmedämmung installieren.

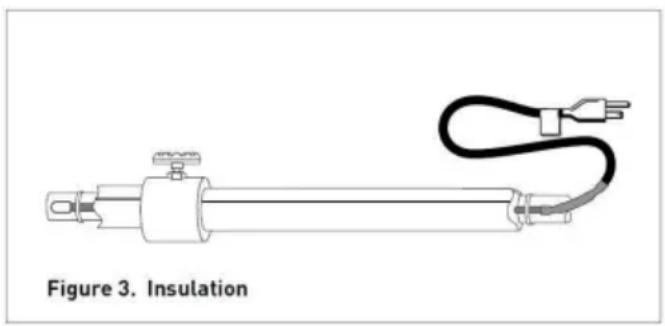

Ein zuverlässiges MLTV-System hängt von ordnungsgemäß installierten und trockenen, wetterfesten Wärmedämmungen ab. Stellen Sie sicher, dass mindestens 1/2 Zoll vorgeformter Schaumstoff oder eine gleichwertige Wärmedämmung verwendet wird und dass alle Rohrleitungen, einschließlich Ventile, Verbindungen und Wanddurchführungen, vollständig isoliert sind, wie in Abbildung 3 dargestellt. Verwenden Sie zum Schutz bis -29 °C (-20 °F) eine 1 Zoll dicke Isolierung.

Installieren Sie die Isolierung der Rohrleitung so schnell wie möglich, um das potenzielle Risiko mechanischer Beschädigungen nach der Installation zu verringern. Stellen Sie sicher, dass das MLTV-Etikett auf der Außenseite der Wärmedämmung sichtbar ist.

5. Installation abschließen.

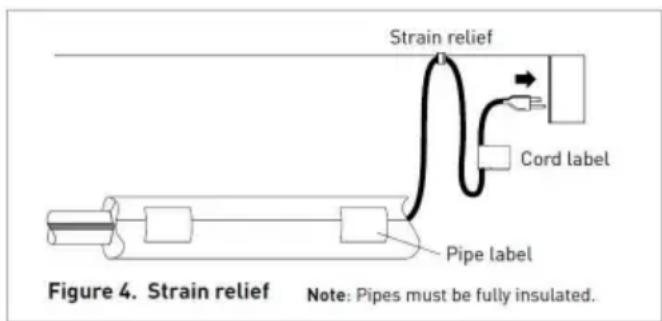

Um eine Beschädigung des Heizkabels oder der Heizleitung zu vermeiden, sichern Sie das Netzkabel (Kaltkabel) mit Glasfaserband, wie in Abbildung 4 gezeigt.

Zwei Etiketten, die auf das Vorhandensein eines elektrischen Rohrheizkabels hinweisen, sind im Lieferumfang enthalten mit dem Heizkabel. Befestigen Sie die beiden „Electric Traced“-Etiketten auf der Außenfläche der Rohrisolierung in geeigneten Abständen, um das Vorhandensein von MLTV-Heizkabeln anzuzeigen.

6. Thermostatinstallation

Der Thermostat (die Verbindung des Heizkabels) muss dicht am

Rohr und mit hochwertigem Glasfaserband gesichert werden. Der Thermostat sollte

am kältesten Ende des Rohres platziert werden und das Kabel ein- und ausschalten, um einen wirtschaftlichen Betrieb zu gewährleisten.

7. Starten des Systems.

Xuhui empfiehlt, das System zu testen pro

den Abschnitt „Kabelprüfung und -wartung" weiter unten.

Stecken Sie das Heizkabel in eine FI-geschützte Steckdose.

Stecken Sie das Heizkabel in eine FI-geschützte Steckdose.

Überprüfen Sie den Leistungsschalter, um sicherzustellen, dass die Kabel.

Stehendes Wasser in der Leitung sollte sich innerhalb einer Stunde warm anfühlen.

Für MLTV mit Netzkabel, aber ohne Stecker, mit CE-zertifiziertem oder UL-gelisteten

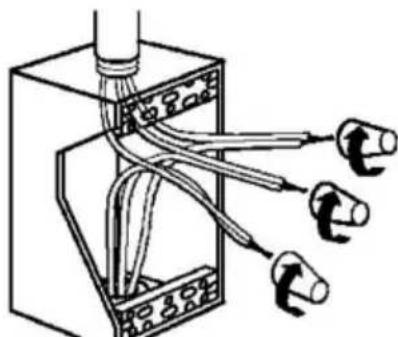

Typ 4X Anschlussdose und Steckdosenbuchse sowie Drahtmuttern (geeignet für 12 bis 18 AWG Drahtgröße), verbinden Sie die schwarzen und weißen Kaltleiter mit beiden Phasendrähten und das grüne Kaltkabel zur Erde.

Überprüfen Sie den Schutzschalter, um sicherzustellen, dass das Kabel mit Strom versorgt wird.

Warnung: Schalten Sie den Schaltkreis vor der Wartung stromlos.

Kabelprüfung und -wartung

Mit einem 500-Vdc-Megaohmmeter den Isolationswiderstand zwischen den beiden

die rechteckigen (Stromkabel oder schwarz-weißes Kabel) Stifte am Stecker und die runden

(Erdung oder grüner Draht) nach der Installation des Heizkabels. Mindestwert

sollte 50 Megaohm betragen.

Notieren Sie die ursprünglichen Werte für jeden Schaltkreis und vergleichen Sie nachfolgende Messwerte

im Rahmen der regelmäßigen Wartungsarbeiten auf die ursprünglichen Werte zurückgeführt.

Wenn die Messwerte unter 50 Megaohm fallen, ersetzen Sie das MLTV-Kabel durch ein neues.

Versuchen Sie nicht, das Gerät zu reparieren.

Warnung: Feuer- und Stromschlaggefahr.

Beschädigte Heizkabel können Stromschlag, Lichtbogen und Feuer verursachen.

Versuchen Sie nicht, beschädigte Heizkabel zu reparieren oder zu aktivieren. Entfernen Sie es und ersetzen Sie es durch eine neue Länge.

Fehlerbehebung

Symptom	Mögliche Ursachen	Korrekturmaßnahme
Heizung Kabel funktioniert nicht	Keine Spannung. Leistungsschalter ausgelöst.	Leistungsschalter prüfen. Achten Sie darauf, nicht zu weitere Kabel oder andere Geräte, die an derselben Schaltung Wechseln Sie den Leistungsschalter auf die richtige Höhe für das Heizkabel.
Rohr oder Dach eingefroren	Heizung einschalten Kabel zu spät	Heizkabel vor Temperatur einschalten bis zu 0(y(32y) und halten Sie es arbeiten in niedrige Temp.

VEVOR

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

5. Zusätzliche Artikel

Produktbetriebstemperaturbereich
