ROHRHEIZKABEL

MODELL:

NA-VERSION: 5MLTV1-3, 5MLTV1-9, 5MLTV1-12, 5MLTV1-15,

5MLTV1-40ÿ5MLTV1-6ÿ5MLTV1-18ÿ5MLTV1-24ÿ5MLTV1-30ÿ

5MLTV1-60, 5MLTV1-80, 5MLTV1-100, 5MLTV1-120

EU-VERSION: 5MLTV2-6, 5MLTV2-12, 5MLTV2-18, 5MLTV2-60,

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, zu decken

alle Kategorien von Werkzeugen, die wir anbieten. Wir bitten Sie, sorgfältig zu überprüfen

wenn Sie eine Bestellung bei uns aufgeben, wenn Sie tatsächlich sparen

Die Hälfte im Vergleich zu den Top-Großmarken.

VEVOR®

TOUGH TOOLS, HALF PRICE

ROHRHEIZKABEL

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Information

Im Zentrum des MLTV Kits befindet sich ein spezieller selbstregulierender Kern. Dieser Kern ist leitfähig und passt sich den Umgebungstemperaturen an. Bei Kälte wird der

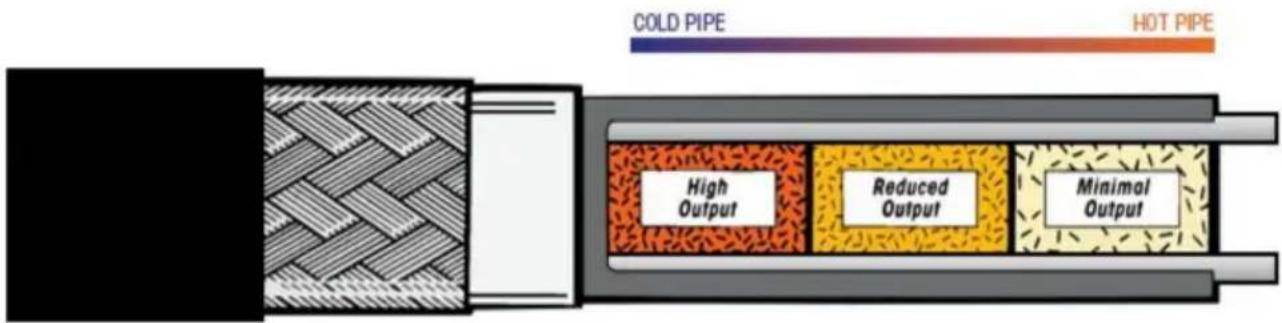

Der Kern des Kabels hat viele leitfähige Pfade, die genug Wärme erzeugen, um Wasser zu halten im Rohr fließt.

Wenn sich die Umgebungstemperatur erwärmt, gibt es weniger leitende Pfade und weniger Wärme erzeugt wird. Diese selbstregulierende Technologie sorgt für die richtige Wärmemenge wird angewendet, wann und wo es benötigt wird.

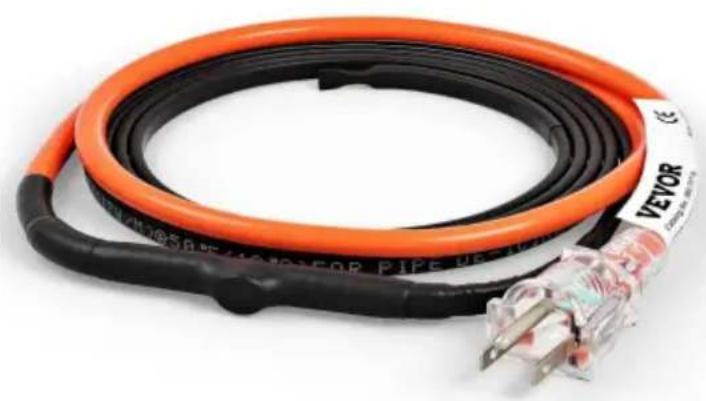

Rohrfrostschutzkabel. Vorkonfektioniert und selbstregulierend mit Stecker.

Nominal EU: 9,8 Watt/m bei 30 °C, 16,4 Watt/m bei 10 °C, 240 VAC. NA: 3 Watt/ft bei 86 °F/Watt bei 50 °F, 120 V Wechselstrom.

Das MLTV Kit ist so konstruiert, dass es seine Wärmeabgabe an Änderungen der Umgebung anpasst. Temperatur.

Aufgrund der selbstregulierenden Funktion dieses Kabels kann das MLTV Kit umwickelt werden über selbst (überlappend), ggf. bei der Montage an Rohren, Ventilen oder Flanschen.

Schützen Sie sich vor unnötig eingefrorenen oder geplatzten Wasser- und Abflussrohren.

Reguliert automatisch die Wärmeabgabe, um Energie zu sparen.

Kann zur einfacheren Anwendung verdoppelt und überlappt werden.

Betriebstemperaturbereich des Produkts

Dieses Produkt wird durch einen Temperatursensor gesteuert, der die Temperatur erkennt. Es startet arbeitet, wenn die Temperatur unter 6 ± 3 y (43 ± 5 y) liegt und hört auf zu arbeiten, wenn Die Temperatur liegt über 13 ± 3 y (55 ± 5 y). Das Licht leuchtet nur, wenn es eingesteckt ist zeigt das Einschalten an und der Betrieb wird über einen Gradschalter gesteuert.

ZUBEHÖR

Befolgen Sie diese 6 einfachen Schritte für einen sorgenfreien Winter.

1. Bewerbungsinformationen sammeln

• Bestimmen Sie, ob Ihr Rohr aus Kunststoff oder Metall ist.
• Messen Sie den Durchmesser des Rohrs.

Messen Sie die Länge des Rohrs. • Zählen

Sie die Ventile und Hähne.

2. Überprüfen Sie die Stromversorgung

• Stellen Sie sicher, dass innerhalb von 2 m (EU)/3 ft (NA) der Spleißstelle eine Steckdose verfügbar ist Position auf dem Rohr.
• Es wird empfohlen, dass der Stromkreis, der das Heizkabel versorgt, einen Erdschluss hat Schutz; dieser ist durch die Elektrovorschriften für einige Anwendungen in vielen
  Regionen. Wenden Sie sich an einen Elektroinspektor, um den spezifischen Erdschluss zu bestimmen Anforderungen für Ihre Anwendung vor der Installation. Wenn Sie nicht sicher sind, ob Ihre Der Stromkreis verfügt über einen Erdschlussschutz. Wenden Sie sich an einen Elektriker.

3. Überprüfen Sie die Temperaturauswahltabelle •

Suchen Sie die niedrigste erwartete Temperatur

- Auswahltabelle, die Sie verwenden möchten.

Suchen Sie in dieser Temperaturtabelle den Rohrdurchmesser Ihres Kunststoff- oder Metallrohrs.

4. Wählen Sie Ihr Kabelset

• Ziehen Sie die Informationen zu Rate, die Sie in Schritt 1 gesammelt
  haben. • Messen Sie die Länge des Rohrs.

- Fügen Sie dann einen Fuß (2,54 cm/1 Zoll) Kabel für jedes Ventil oder jeden Hahn hinzu, den Sie gezählt haben. • Addieren Sie diese Informationen, um die Kabellänge in Fuß des MLTV-Kit-Kabels zu bestimmen, das Sie für dieses Projekt benötigen. •

Wählen Sie das MLTV Kit Pipe Freeze Prevention Kit, das am besten zu Ihrem passt

Kabellänge in Fuß gemäß Kit-Auswahltabelle.

5. Zusätzlich benötigte Artikel

- Rohr/Kabel müssen mit 1/2" (1,27 cm/0,5 Zoll) Fiberglas (oder gleichwertigem Material) ummantelt sein. nicht brennbare Isolierung).

Verwenden Sie Glasfaserband, um das Kabel am Rohr zu befestigen.

Produktinformationen (NA-Version)

Katalog Nummer	Stromspannung /V	Heizung Länge/ FT (±2 %)	Watt/m bei 50y	Leistung KabelKabel Länge/FT (±2 %)	Maximal Wartung Temperatury
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Produktinformationen (EU-Version)

Katalog Nummer	Stromspannung /V	Heizung Kabel Länge/	Watt/m @10ÿ	Leistung Kabel Länge/m	Maximal Wartung Temperaturÿ
5MLTV2-6	230	M 1,83	16.4	(±22%)	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

6. Thermostatinstallation

- Der Thermostat (die Verbindung des Heizkabels) muss dicht am Rohr und mit hochwertigem Glasfaserband gesichert. Der Thermostat sollte am kältesten Ende des Rohres platziert und schalten Sie das Kabel ein und aus, um wirtschaftlicher Betrieb.

Wir machen es Ihnen leicht, Ihr Kabel auszuwählen

Nicht schattierte Auswahlen können gerade entlang des Rohres verlaufen.

TAPE

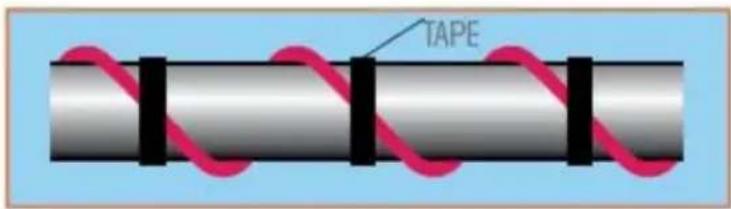

Fettgedruckte Auswahl

muss gleichmäßig spiralförmig sein entlang des Rohres.

TAPE

Tabelle „A“ Niedrigste erwartete Temperatur: 0 °F (NA-Version)

	Kunststoffrohr			Metallrohr
Durchmesser	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)
Modell				MetallrohrlängeLänge des
3 Fuß	1,5-2,7 Fuß	1,5-2,4 Fuß	1,2-2,1 Fuß	1,5-2,7 Fuß	1,5-2,4 Fuß	1,2-2,1 Fuß
6 Fuß	3,0-5,4 Fuß	3,0-4,8 Fuß	2,4-4,2 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß
9ft	4,5-8,1 Fuß	4,5-7,2 Fuß	3,6-6,3 Fuß	4,5-8,1 Fuß	4,5-8,1 Fuß	4,5-8,1 Fuß
12 Fuß	2,5-3,5 m	7,2-9,6 Fuß	6,3-8,1 Fuß	2,5-3,5 m	2,5-3,5 m	2,5-3,5 m
15 Fuß	10,2-14,1 Fuß	9-12 Fuß	8,1-9,9 Fuß	10,2-14,1 Fuß	10,2-14,1 Fuß	10,2-14,1 Fuß
18 Fuß	13,5-17,1 Fuß	11,7-15,3 Fuß	9,9-13,5 Fuß	13,5-17,1 Fuß	13,5-17,1 Fuß	13,5-17,1 Fuß
24 Fuß	16,5-22,8 Fuß	15,3-20,4 Fuß	13,2-18 Fuß	16,5-22,8 Fuß	16,5-22,8 Fuß	16,5-22,8 Fuß
30 Fuß	20,7-28,5 Fuß	19,2-25,5 Fuß 16,5-22,5 Fuß		21,3-28,5 Fuß	21,3-28,5 Fuß	21,3-28,5 Fuß
40 Fuß	26,9-37,1 Fuß	25,3-37,3 Fuß 21,5-32,3 Fuß		26,9-37,1 Fuß	25,3-37,3 Fuß	21,5-32,3 Fuß
60ft	39,9-59,1 Fuß	36,9-54,6 Fuß 31,2-47,1 Fuß		39,9-59,1 Fuß	39,9-59,1 Fuß	39,9-59,1 Fuß
80 Fuß	53,7-79,1 Fuß	50,6-74,5 Fuß 42,9-64,6 Fuß		53,7-79,1 Fuß	53,7-79,1 Fuß	53,7-79,1 Fuß
100 Fuß	66,7-99,2 Fuß	62,9-93,3 Fuß 53,0-80,6 Fuß		66,7-99,2 Fuß	66,7-99,2 Fuß	66,7-99,2 Fuß
120 Fuß	80,1-119,1 Fuß 75,2-112,7 Fuß 63,1-97,9 Fuß			80,1-119,1 Fuß 80,1-110,1 Fuß 80,1-119,1 Fuß		Fuß

Tabelle „B“ Niedrigste erwartete Temperatur: -20 °F (NA-Version)

	Kunststoffrohr			Metallrohr
Diame haben	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)	1/2"(0,5 Zoll)	3/4"(0,75 Zoll)	1"(1 Zoll)
Modell	Länge des Kunststoffrohrs Metallrohrlänge
3 Fuß	1,5–2,7 Fuß	1,5-2,4 Fuß	1,2–2,1 Fuß	1,5–2,7 Fuß	1,5-2,4 Fuß	1,2–2,1 Fuß
6 Fuß	2,4–3,6 Fuß	2,4-3,3 Fuß	2,4-3 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß	3,0-5,4 Fuß
9ft	3,6-5,4 Fuß	3,3–4,5 Fuß	3–3,6 Fuß	4,5-8,1 Fuß	4,5-7,2 Fuß	3,6-6,3 Fuß
12 Fuß	5,4-7,2 Fuß	4,5-6,3 Fuß	3,6–5,7 Fuß	2,5-3,5 m 6,3–9,6	Fuß 7,2–10,5 Fuß
15 Fuß	7.2-9.0ft	6,3-8,1 Fuß	1,5 – 2,2 m	10,2-14,1 Fuß	9,3-13,2 Fuß	2,5-3,8 m
18 Fuß	9,0-11,91 Fuß	8,1–9,9 Fuß	7.2-9.0ft	13,5-17,1 Fuß	12,6-16,2 Fuß	11,7–13,5 Fuß
24 Fuß	11,7–15,6 Fuß	3-4 m	9.0-12.0ft	17,1-22,8 Fuß	16,2–21,6 Fuß	13,5-18 Fuß
30 Fuß	15,6-19,8 Fuß	13,2–17,4 Fuß	12,0–15,3 Fuß 22	8–29,4 Fuß	21,6-27,3 Fuß	18,0-22,8 Fuß
40 Fuß	26,9-37,1 Fuß	25,3-37,3 Fuß	21,5-32,3 Fuß 26,9	9-37,1 Fuß	25,3-37,3 Fuß	21,5-32,3 Fuß
60ft	30,0-40,8 Fuß	26,4–35,4 Fuß	22,8–31,2 Fuß 44	7–59,4 Fuß	41,1–54,6 Fuß	34,5–46,5 Fuß
80 Fuß	43,5–54,7 Fuß	37.8-47.0ft 33.3	41.9ft 63.4-79.4ft		58.2-73.0ft	15-19 m
100 Fuß	54,4-68,4 Fuß	47,1-58,8 Fuß	42,1 Fuß – 52,6 FußT	79,9-99,4 Fuß	72,4–90,7 Fuß	62,2-77,8 Fuß
120 Fuß	64,8-82,1 Fuß	56,5–70,6 Fuß	50,5–63,1 Fuß 95	9–119,3 Fuß 86,9	108,8 Fuß	74,6-93,4 Fuß

Tabelle „A“ Niedrigste erwartete Temperatur: -18ÿ (EU- Version)

	Kunststoffrohr			Metallrohr
Durchmesser Ist	1/2”(1,27 cm)	3/4”(1,91 cm)	1”(2,54 cm)	1/2”(1,27 cm)	3/4”(1,91 cm)	1”(2,54 cm)
Modell Kunststoffrohrlänge				Metallrohrlänge
1,83 m 0,92–1,65 m 0,92–1,5 m 0,73–1,3 m 0,92–1,65 m 0,92–1,65 m 0,92–1,65 m
3,7m 2,5-3,5m 2,2-3m			2m-2,5m 2,5-3,5m	2,5–3,5 m 2,5–3,5 m
5,5m 4,2-5,3m	11,7–15,3 Fuß	9,9–13,5 Fuß 4,2–5,3 m		4,2–5,3 m 4,2–5,3 m
18,3 m	12.2-18.02M	11,25-16,64m	9,51-14,36M	12.2-18.02M	12.2-18.02M	12.2-18.02M
24,4 m 53,7–79,1 Fuß 15,42–22,7 13,1–19,7 m				16,37-24,11 m	16,37-24,11 m	16.37-24.11M
36,6 m	24,41-36,3M	22,92-34,35 m	19,23-29,84M	24,41-36,3M	24,41-36,3M	24,41-36,3M

Tabelle „B“ Niedrigste erwartete Temperatur: -29 y (EU-Version)

	Kunststoffrohr			Metallrohr
Durchmesser	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91 cm)	1"(2,54 cm)
Modell	Länge des Kunststoffrohrs			Metallrohrlänge
1,83 m 0,73-	1,1 m 0,73-1 m		0,73–0,92 m 0,92-1,65 m 0,92–1,65 m 0,92–1,65 m
3,7 m 1,65-	2,2 m 1,37–1,92 m 1,1–1,74 m			2,5-3,5 m	7,2–10,5 Fuß	6,3–9,6 Fuß
5,5 m	2,74-3,63 m	2,45–3,02 m 2,2–2,74 m		4,11–5,21 m 3,84–4,94 m 3,57–4,11 m
18,3 m 9,1–	12,4 m 8–10,8 m		6,9–9,5 m	13,6–18,1 m, 12,5–16,6 m, 10,5–14,2 m
24,4 m	13,3-16,67M	11,5-14,32M	10.15-12.77M	19,32–24,2 m	17,74-22,25M	15.12-19.02M
36,6 m 20,85-	25 m	17,2-21,52 m	15,4–19,23 m	29,23-36,36 m	26,5–33,2 m 22,73–28,5 m

Beispiel:

1. Wenn die niedrigste erwartete Temperatur -29 y (-20 y) beträgt, wählen Sie Tabelle „B“
2. Wenn das Material des Rohrs Kunststoff ist und der Rohrdurchmesser 1/2 Zoll beträgt (1,27 cm/0,5 Zoll) und die Rohrlänge beträgt zwischen 0,73–0,11 m (2,4–3,6 Fuß).
3. Dann wählen wir Modell 1,83 m (6 Fuß).

Dieses System kann mit der Gewissheit installiert werden, dass es jahrelang funktioniert, ohne wartungsbedürftig. Alle Komponenten sind aus hochwertigem Material gefertigt und an kritischen Punkten im Herstellungsprozess getestet.

Der Thermostat (die Verbindung des Heizkabels) muss dicht am

Rohr und mit hochwertigem Glasfaserband gesichert. Der Thermostat sollte am kältesten Ende des Rohres platziert und schalten Sie das Kabel ein und aus, um wirtschaftlicher Betrieb.

Allgemeine Anforderungen

ÿ MLTV Heizkabel können auf Metall- und Kunststoff-Wasserrohren verwendet werden (wie PEX-Rohrleitung, PVC-Rohrleitung), jedoch nicht auf flexiblen Vinylschläuchen (wie Garten Schläuche).

ÿ MLTV Heizkabel sind nicht für den Einsatz in Rohrleitungen, für Frostschutzmittel und Schutz von anderen Flüssigkeiten als Wasser oder zur Verwendung in klassifizierten Gefahrenbereichen.

ÿ Mit mindestens 1/2 Zoll dicker feuerbeständiger, wasserdichter Wärmedämmung installieren.

Niemals bei Rohren verwenden, deren Temperatur 65 ^ C (150 ^ F) überschreiten kann.

ÿ Sie können den Produktstecker an der Steckdose oder am Regler anbringen. Aber er kann nicht ändern oder das Heizkabel beschädigen.

ÿ Nicht innerhalb der Röhre verwenden, kann nur außerhalb der Röhre verwendet werden.

ÿ Verwenden Sie kein Rohrheizkabel zur Eisentfernung auf Dächern und Dachrinnen.

ÿ Nicht durch unterirdisches Vergraben verwenden.

ÿ Klebeband kann direkt auf Polyethylenrohren verwendet werden, Isolierband jedoch nicht gebraucht.

ÿ Installieren Sie die Anlage nur an zugänglichen Stellen; nicht hinter Wänden oder an Orten, an denen Kabel würde versteckt sein.

ÿ Verlegen Sie das Heizkabel nicht durch Wände, Decken oder Böden.

ÿ Nur an fehlerstromgeschützte Steckdosen anschließen, die in

Übereinstimmung mit allen geltenden nationalen und lokalen Vorschriften und Normen und sind vor Regen und anderem Wasser geschützt.

Elektrische Codes

Artikel 422 und 427 des National Electrical Code (NEC) und Teil 1, Abschnitt 62

des Canadian Electrical Code (CEC) regeln die Installation von MLTV-Heizgeräten

Kabel zum Schutz von Rohren vor dem Einfrieren und müssen beachtet werden.

Wichtig: Damit die Xuhui-Garantie gültig ist, müssen Sie alle

den in diesen Richtlinien dargelegten Anforderungen.

Alle hier bereitgestellten thermischen und Designinformationen basieren auf einem „Standard“

Installation mit an einem isolierten Rohr befestigtem Heizkabel.

Bestimmen Sie, welches MLTV-Heizkabel Sie für Rohrfrost benötigen Schutz:

Fügen Sie für jedes Ventil oder jeden Zapfen Ihres Rohrsystems 1 Fuß zu Ihrer Rohrlänge hinzu. Die niedrigste Außentemperatur beträgt -18ÿ (0ÿ), es ist eine Mindestdicke von 1/2 Zoll erforderlich.

Wasser

Warnung Brand- und Stromschlaggefahr. Dieses Produkt ist ein elektrisches Gerät, das

ordnungsgemäß installiert werden, um einen ordnungsgemäßen Betrieb zu gewährleisten und Stromschläge oder Brände zu vermeiden. Lesen Sie diese wichtigen Warnungen und befolgen Sie alle Installationsanweisungen sorgfältig.

Bei Verwendung mit nichtmetallischen Leitungen/Rohren beträgt die Erweichungstemperatur des Die Temperatur nichtmetallischer Leitungen/Rohre muss über 85 °C (185 °F) liegen.

Um die Brandgefahr durch anhaltende elektrische Lichtbögen zu minimieren, wenn die Heizung Kabel beschädigt oder unsachgemäß installiert ist, und um die Anforderungen der

Xuhui Agentur Zertifizierungen und nationalen elektrischen Codes, Erdschluss Ausrüstung

In jedem Heizkabel-Abzweig muss ein Schutz verwendet werden. Lichtbogenbildung darf nicht durch herkömmlichen Schaltungsschutz gestoppt.

y Verwenden Sie für den Frostschutz von Rohren nur feuerbeständige Isolierung Materialien wie vorgefertigter Schaumstoff oder Fiberglas.

ÿ Beschädigen Sie Heizkabel und Netzkabel bzw. Stecker nicht. Entfernen Sie beschädigte Kabel sofort außer Betrieb nehmen.

Verwenden Sie keine Drähte oder Metallklammern, um das Kabel am Rohr zu befestigen. Glasfaserband (1/2 Zoll bis 1 Zoll breit).

ÿ Verlegen Sie das Heizkabel nicht unter Dacheindeckungen für Dach und Dachrinne. Enteisung.

ÿ Belassen Sie diese Installationsanleitung beim Benutzer zur zukünftigen Verwendung.

Installation

1. Bereiten Sie die Installation vor.

ÿ Lagern Sie das Heizkabel an einem sauberen, trockenen Ort.

ÿ Führen Sie einen vollständigen Rohrleitungsdrucktest durch.

ÿ Entfernen Sie vor der Installation des Kabels alle scharfen Oberflächen am Rohr, die das Heizkabel beschädigen.

ÿ Überprüfen Sie das Design des MLTV-Heizkabels und vergleichen Sie es mit den erhaltenen Materialien. Stellen Sie sicher, dass Sie das richtige MLTV-Heizkabel haben.
ÿ Gehen Sie das System ab und planen Sie die Verlegung des MLTV-Heizkabels auf dem Rohr.
ÿ Heizkabel können kreuzüberlappend verlegt werden in Bereichen mit niedrigere Temperaturen, wie Ventile, Flansche usw. (Abbildung 1).

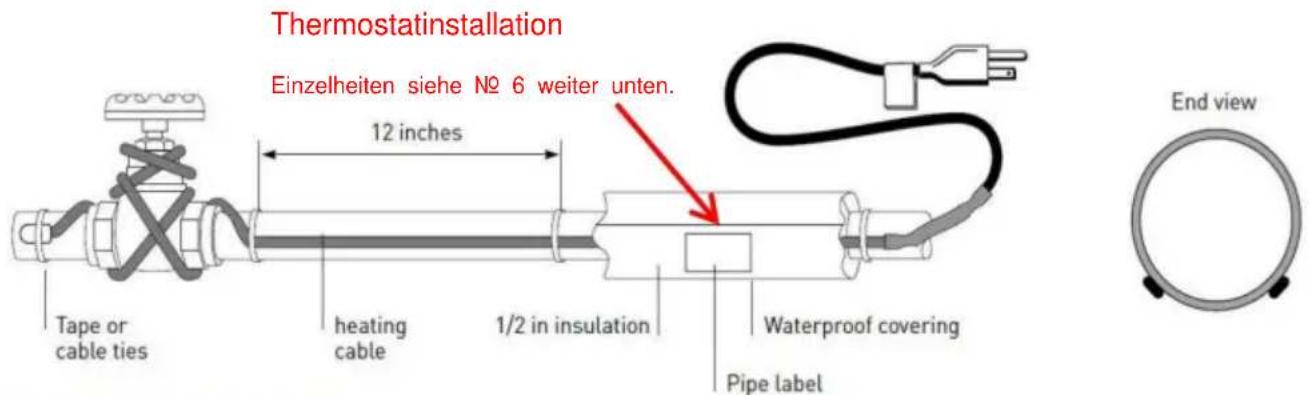

Thermostatinstallation Einzelheiten siehe No 6 weiter unten. 12 inches Tape or cable ties heating cable 1/2 in insulation Waterproof covering Pipe label End view

2. Heizkabel positionieren und am Rohr befestigen.

ÿ Stellen Sie sicher, dass alle zu verfolgenden Rohrleitungen trocken sind.

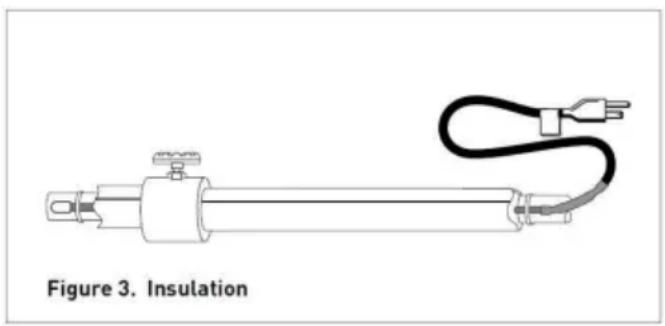

ÿ Installieren Sie das Heizkabel, indem Sie es gerade verlegen (Abbildung 1) oder spiralförmig (Abbildung 2).
y Bei gerader Verlegung installieren Sie das Heizkabel in der unteren Hälfte des Rohres; bei Beispielsweise in der 4 Uhr oder 8 Uhr Position.

ÿ Installieren Sie unbedingt das zusätzlich erforderliche Heizkabel für Ventile, Flansche usw. wie in den Abbildungen 1 und 2 gezeigt.

- Wenn das Design eine Spirale erfordert, beginnen Sie damit, alle 10 Fuß eine Schleife aufzuhängen wie in Abbildung 2 dargestellt. Um die Schleifenlänge zu bestimmen, dividieren Sie die MLTV-Länge durch Ihre Rohrlänge und multiplizieren Sie mit 10. Wenn Sie beispielsweise ein 15,24 m (50 ft) langes MLTV auf einem 40-Fuß-Rohr, lassen Sie eine 3,66 m (12 Fuß) lange Schleife Heizkabel an jedem 3,1 m (10 Fuß) langes Rohrstück. Fassen Sie die Schlaufe in der Mitte und wickeln Sie sie um das Rohr. Gleichen Sie den Abstand zwischen den Spiralen aus, indem Sie die Wicklungen entlang des Rohrs schieben. Verwenden Sie Glasfaserband, um die Mitte der Schleife am Rohr zu befestigen.

ÿ Befestigen Sie das MLTV-Heizkabel mit Glasfaserkabeln im Abstand von 30 cm am Rohr.

Klebeband oder Nylon-Kabelbinder. Verwenden Sie kein Isolierband aus Vinyl, kein Isolierband, keine Metallbänder oder Drähte.

ÿ Wenn am Ende des Rohrs ein überschüssiges Kabel übrig bleibt, führen Sie es zwei Mal entlang des Rohrs zurück.

3. Überprüfen Sie die Installation.

ÿ Vor dem Einbau der Wärmedämmung sicherstellen, dass das Heizkabel frei von

mechanische Beschädigungen (durch Schnitte, Klemmen usw.) und thermische Beschädigungen (durch Lötmittel, Überhitzung usw.).

4. Wärmedämmung installieren.

Y Ein zuverlässiges MLTV-System hängt von ordnungsgemäß installierten und trockenen, wetterfesten Wärmedämmung.

ÿ Stellen Sie sicher, dass mindestens 1/2 Zoll vorgeformter Schaumstoff oder eine gleichwertige Wärmedämmung verwendet und dass alle Rohrleitungen, einschließlich Ventile, Verbindungen und Wanddurchführungen, vollständig isoliert, wie in Abbildung 3 dargestellt.

ÿ Verwenden Sie zum Schutz bis -29 °C (-20 °F) eine 1 Zoll dicke Isolierung.

ÿ Installieren Sie die Isolierung der Rohrleitung so schnell wie möglich, um das potenzielle auf mechanische Beschädigungen nach der Installation.

ÿ Stellen Sie sicher, dass das MLTV-Etikett auf der Außenseite der Wärmedämmung sichtbar ist.

5. Installation abschließen.

Y Um eine Beschädigung des Heizkabels oder der Heizleitung zu vermeiden, sichern Sie das Netzkabel (Kaltkabel Kabel) mit Glasfaserband, wie in Abbildung 4 gezeigt.

Y Zwei Etiketten, die auf das Vorhandensein eines elektrischen Rohrheizkabels hinweisen, sind im Lieferumfang enthalten mit dem Heizkabel. Befestigen Sie die beiden „Electric Traced“-Etiketten auf der Außenfläche der Rohrisolierung in geeigneten Abständen, um das Vorhandensein von MLTV-Elektroden anzuzeigen Heizkabel.

6. Thermostatinstallation

Der Thermostat (die Verbindung des Heizkabels) muss dicht am

Rohr und mit hochwertigem Glasfaserband gesichert. Der Thermostat sollte

am kältesten Ende des Rohres platziert und schalten Sie das Kabel ein und aus, um wirtschaftlicher Betrieb.

7. Starten des Systems.

ÿ Xuhui empfiehlt, das System zu testen pro

den Abschnitt „Kabelprüfung und -wartung“ weiter unten.

ÿ Stecken Sie das Heizkabel in eine FI-geschützte

Steckdose.

ÿ Überprüfen Sie den Leistungsschalter, um sicherzustellen, dass die Kabel.

ÿ Stehendes Wasser in der Leitung sollte sich innerhalb einer Stunde warm anfühlen.

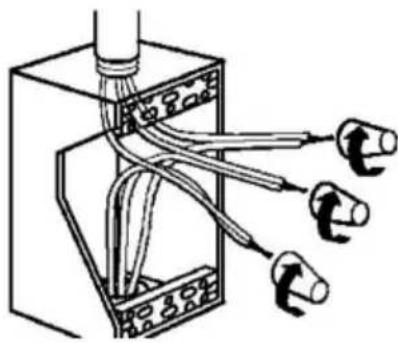

ÿ Für MLTV mit Netzkabel aber ohne Stecker, mit CE-zertifiziertem oder UL-gelistetem

Typ 4X Anschlussdose und Steckdosenbuchse sowie Drahtmuttern (geeignet für 12 bis 18AWG

Drahtgröße), verbinden Sie die schwarzen und weißen Kaltleiter mit beiden Phasendrähten und dem grünes Kaltkabel zur Erde.

ÿ Überprüfen Sie den Schutzschalter, um sicherzustellen, dass das Kabel mit Strom versorgt wird.

Warnung: Schalten Sie den Schaltkreis vor der Wartung stromlos.

Kabelprüfung und -wartung

Mit einem 500-Vdc-Megaohmmeter den Isolationswiderstand zwischen den beiden

die rechteckigen (Stromkabel oder schwarz-weißes Kabel) Stifte am Stecker und die runden

(Erdung oder grüner Draht) nach der Installation des Heizkabels. Mindestwert

sollte 50 Megaohm betragen.

Notieren Sie die ursprünglichen Werte für jeden Schaltkreis und vergleichen Sie nachfolgende Messwerte

im Rahmen der regelmäßigen Wartungsarbeiten auf die ursprünglichen Werte zurückgeführt.

Wenn die Messwerte unter 50 Megaohm fallen, ersetzen Sie das MLTV-Kabel durch ein neues.

Versuchen Sie nicht, das Gerät zu reparieren.

Warnung: Feuer- und Stromschlaggefahr.

Beschädigte Heizkabel können Stromschlag, Lichtbogen und Feuer verursachen.

Versuchen Sie, beschädigte Heizkabel zu reparieren oder zu aktivieren. Entfernen Sie es sofort und durch eine neue Länge ersetzen.

Fehlerbehebung

Symptom	Mögliche Ursachen	Korrekturmaßnahme
HeizungKabelfunktioniert nicht	Keine Spannung.Leistungsschalterausgelöst.	Leistungsschalter prüfen.Achten Sie darauf, nicht zu viele Kabel oder andere Geräte, die an derselbenSchaltungWechseln Sie den Leistungsschalter auf die richtige Größe für das Heizkabel.
Rohr oder Dacheingefroren	Heizung einschaltenKabel zu spät	Heizkabel vor Temperatur einschaltenbis zu 0 (32 ) und halten Sie es arbeiten inniedrige Temp.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

5. Extra items vereist
