GEBRUIKSAANWIJZING AB-187 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

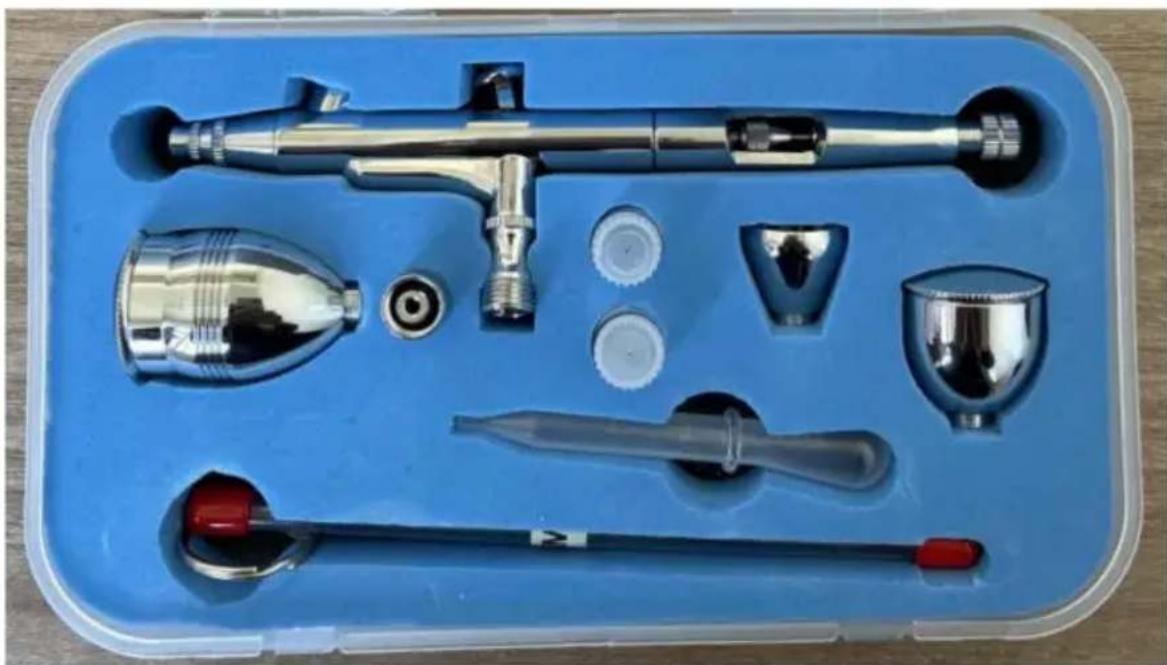

Airbrush-set

AB-187

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Waarschuwing: draag altijd een oogbescherming als u dit product gebruikt. product.
	Waarschuwing: draag altijd een stofmasker wanneer u dit product gebruikt.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort van voorzorg, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeval. Om het risico op letsel, brand of elektrocutie, volg altijd de getoonde aanbevelingen onderstaand.

INSTRUCTIES

Hartelijk dank dat u voor deze Airbrush Set hebt gekozen.

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen

behaalt u de best mogelijke resultaten.

De in deze catalogus vermelde producten kunnen qua kleur afwijken van de werkelijke kleur. item.

WAARSCHUWING:

1. Werk in een veilige werkomgeving. Houd uw werkplek schoon, goed verlicht en vrij van afleidingen.
2. Alleen gebruiken zoals bedoeld.
3. Dit is geen speelgoed en mag niet door kinderen worden gebruikt.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Mondstukdiameter: 0,3 en 0,5 mm

Capaciteit vloeistofbeker: 2CC&7CC&12CC

MONTAGE EN GEBRUIK

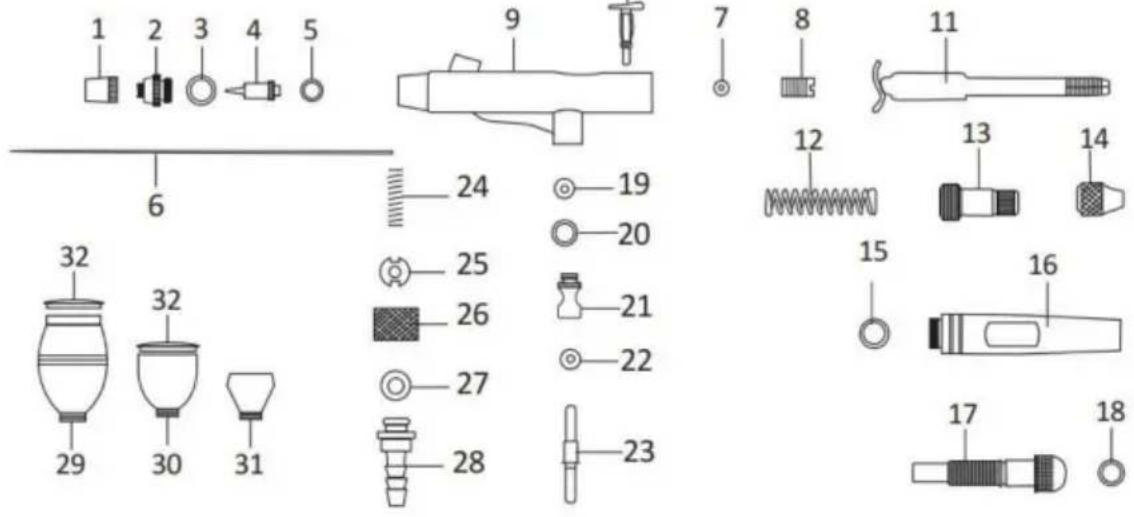

PARTS DETAILS

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 24 25 26 27 28 29 30 31 20 21 22 23

1. Needle Cap
2. Nozzle Cap
   3.O-Ring for Nozzle Cap
3. Nozzle
   5.O-Ring
   6.Needle
   7.O-Ring for Needle Guide
   8.Needle Guide
   9.Main body
4. Operation Lever
5. Needle chucking guide
   12.Spring
   13.Spring Case
6. Needle chucking nut
   15.0-ring
   16.Handle
7. Adjusting Screw
   18.O-Ring
8. Lever Guide O-Ring
9. Valve O-Ring
10. Valve Body
11. Valve Rod O-Ring
12. Valve Rod
13. Valve Spring
14. Valve screw
    26.Hose Connector Nut
    27.O-Ring for Hose Connector
    28.Hose Connector
    29.Cup 12cc
    30.Cup 7cc
    31.Cup 2cc
15. Lid for color cup x2

Het installatieproces van het vervangen van een 0,3 mm-spuitmond door een 0,5 mm-spuitmond.

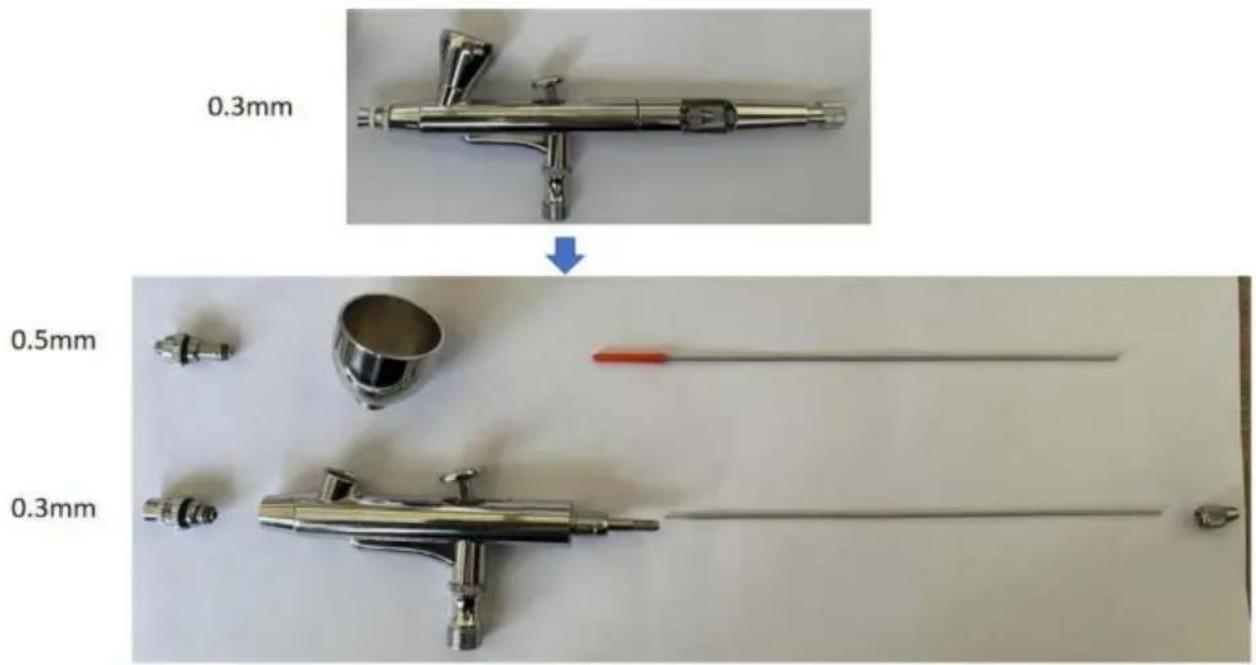

1.1 Verwijder de dop van het spuitmondstuk #2, het spuitmondstuk #4 en de naald #6 zoals weergegeven in Afbeelding 1-1.

0.3mm 0.5mm 0.3mm

Figuur 1-1

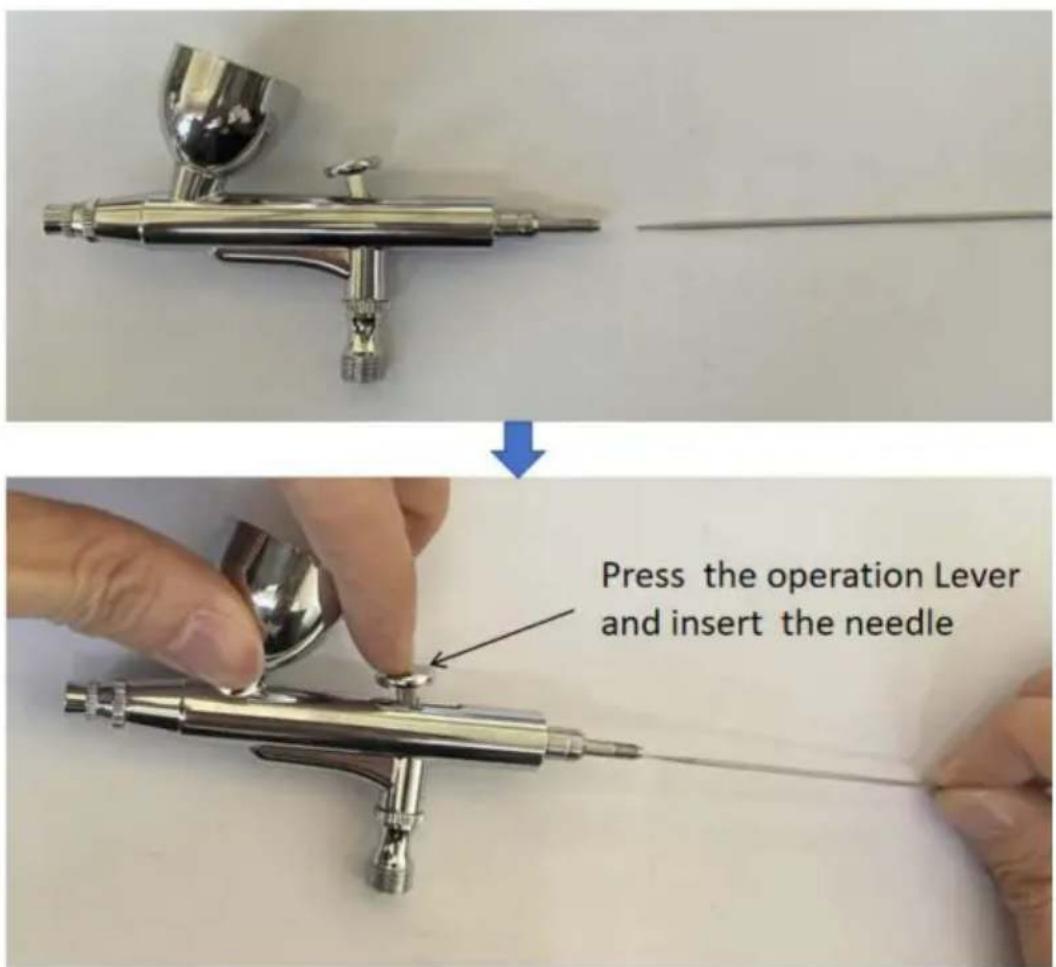

1.2 Plaats de naald en het handvat zoals afgebeeld in Afbeelding 1-2 en 1-3.

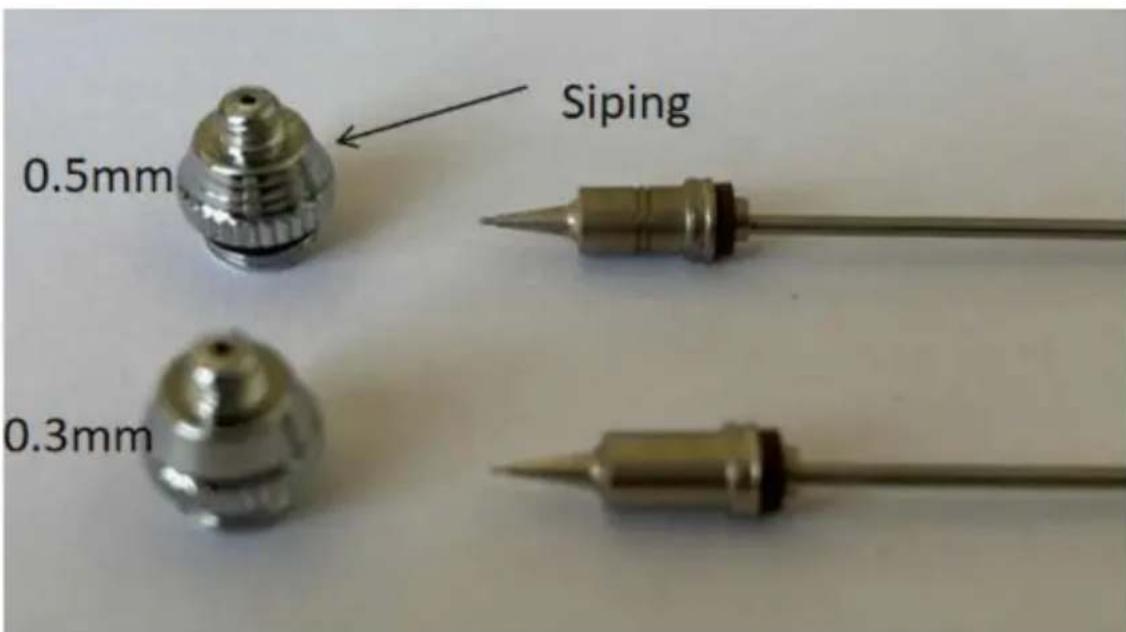

Als u #2 Nozzle Cap, #4 Nozzle en #6 Needle tussen 0,3 mm en 0,5 mm verwart, is het moeilijk om onderscheid te maken. U krijgt instructies zoals weergegeven in Afbeelding 2-1. Het oppervlak van de 0,5 mm Nozzle Cap heeft siping. Plaats #6 Needle in #4 Nozzle.

De dikke naald (0,5 mm) moet passen bij zowel het mondstuk als het mondstukdopje met siping, de dunne naald (0,3) past bij de nozzle en nozzle cap zonder siping. Voordat we #4 Nozzle en #6 Needle monteren, moeten we ze eerst uitproberen, de speldenkop moet uit de sproeikop, anders moeten we de sproeikop vervangen of Naald.

HOE TE SPRAYEN

1. Vul de beker met de vloeistof nadat u deze voldoende hebt verdund.
2. Houd de airbrush losjes in uw hand.
3. Door op de hoofdhendel te drukken, komt er een luchtstroom naar buiten. Trek deze vervolgens naar binnen Geleidelijk terug voor kleurverneveling.
4. Het sproeipatroon is in overeenstemming met de afstand tussen een werkblad en een airbrush.
5. Voor een fijne lijnspray verwijdert u de naaldkap en houdt u de airbrush vast in de buurt van een werkoppervlak.

ONDERHOUD

1. Leeg de vloeistofbeker en was deze met water of oplosmiddel met een borstel.
2. Vul de beker opnieuw met water of oplosmiddel en blokkeer vervolgens de naaldkap met e e vinger en spray. De lucht stroomt terug in de spuitmond om de verf schoon te maken van de airbrush.
