MANUALE UTENTE AB-187 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

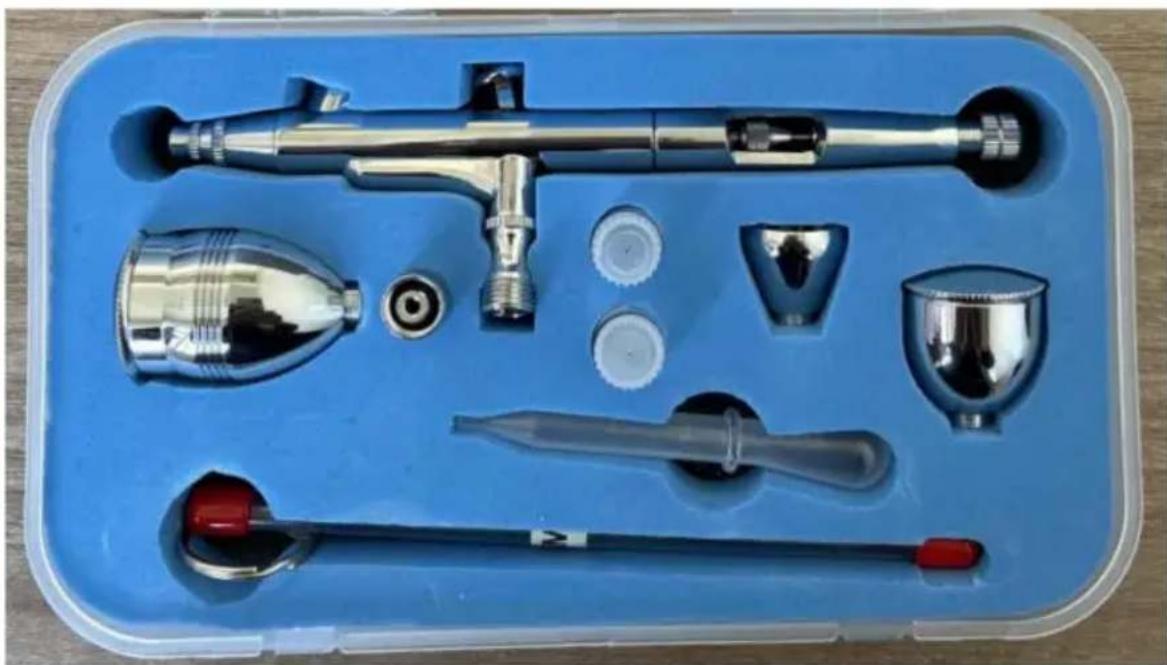

Set aerografo

AB-187

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Set aerografo

AB-187

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
	Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare maschere antipolvere quando si utilizza questo prodotto.
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può causare un incidente. Per ridurre il rischio di lesioni, incendi o elettrocuzione, si prega di seguire sempre le raccomandazioni indicate sotto.

ISTRUZIONI

Grazie mille per aver scelto questo set di aerografi.

- Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni saranno utili si ottengono i migliori risultati possibili.

I prodotti riportati in questo catalogo potrebbero essere di colore diverso da quello reale articolo.

AVVERTIMENTO:

1. Operare in un ambiente di lavoro sicuro. Mantenere l'area di lavoro pulita, ben illuminata e libera da distrazioni.
2. Utilizzare solo come previsto.
3. Questo non è un giocattolo. Non adatto all'uso da parte dei bambini.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Diametro ugello: 0,3 e 0,5 mm

Capacità della tazza del fluido: 2CC, 7CC e 12CC

MONTAGGIO E UTILIZZO

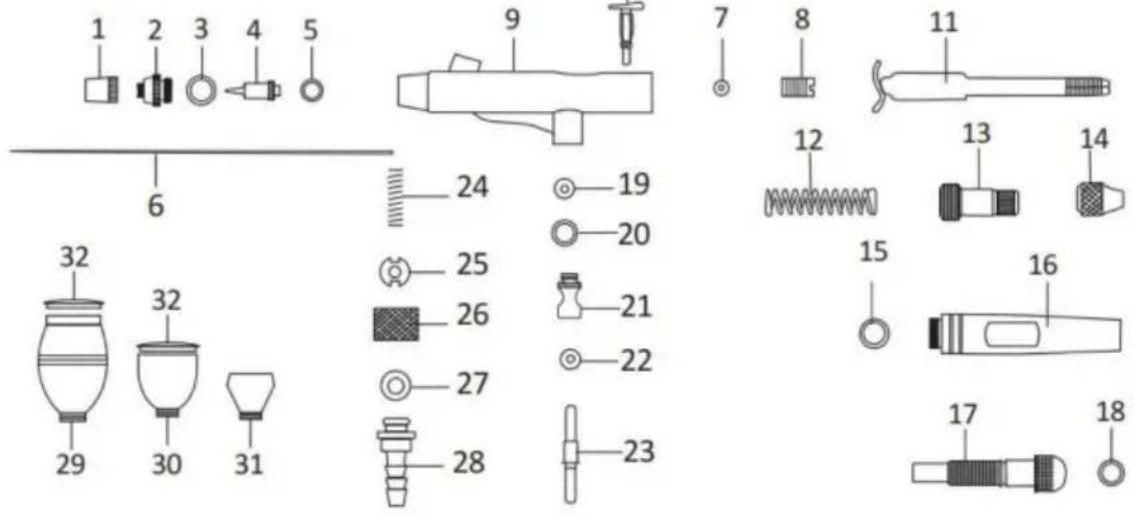

PARTS DETAILS

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 24 25 26 27 28 29 30 31 20 21 22 23

1. Needle Cap
2. Nozzle Cap
   3.O-Ring for Nozzle Cap
3. Nozzle
   5.O-Ring
   6.Needle
   7.O-Ring for Needle Guide
   8.Needle Guide
   9.Main body
4. Operation Lever
5. Needle chucking guide
   12.Spring
   13.Spring Case
6. Needle chucking nut
   15.0-ring
   16.Handle
7. Adjusting Screw
   18.O-Ring
8. Lever Guide O-Ring
9. Valve O-Ring
10. Valve Body
11. Valve Rod O-Ring
12. Valve Rod
13. Valve Spring
14. Valve screw
    26.Hose Connector Nut
    27.O-Ring for Hose Connector
    28.Hose Connector
    29.Cup 12cc
    30.Cup 7cc
    31.Cup 2cc
15. Lid for color cup x2

Procedura di installazione per la sostituzione dell'ugello da 0,3 mm con un ugello da 0,5 mm.

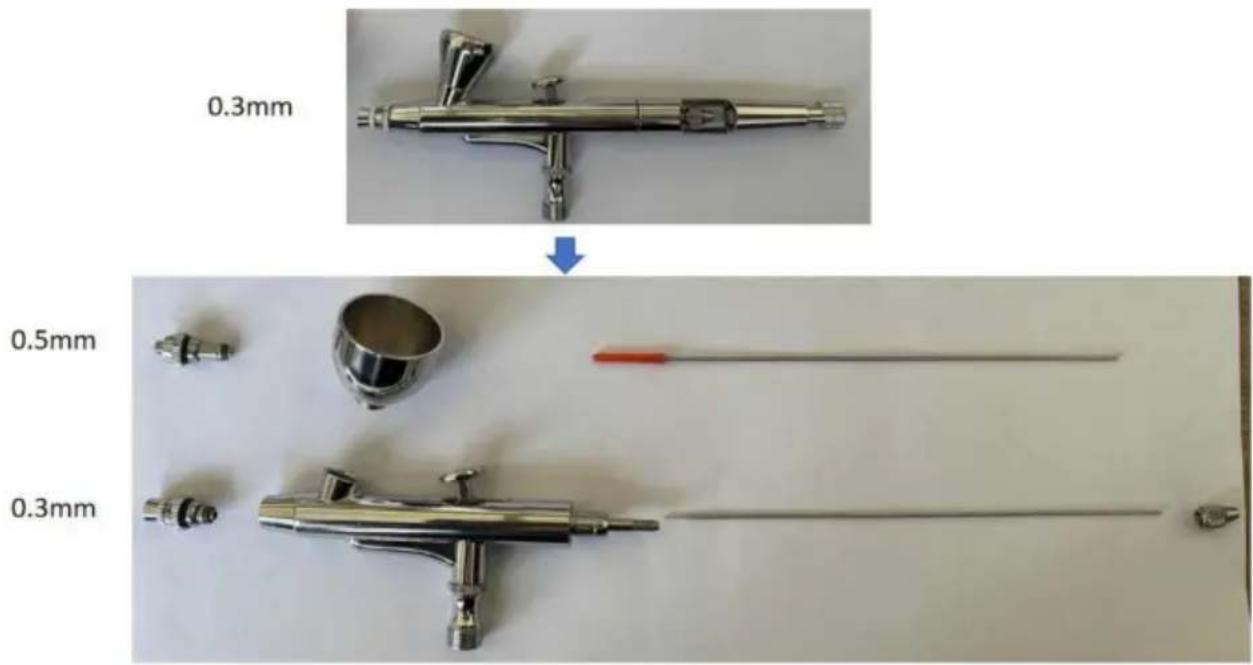

1.1 Rimuovere il cappuccio dell'ugello n. 2, l'ugello n. 4 e l'ago n. 6 come mostrato nella

Figura 1-1.

0.3mm 0.5mm 0.3mm

Figura 1-1

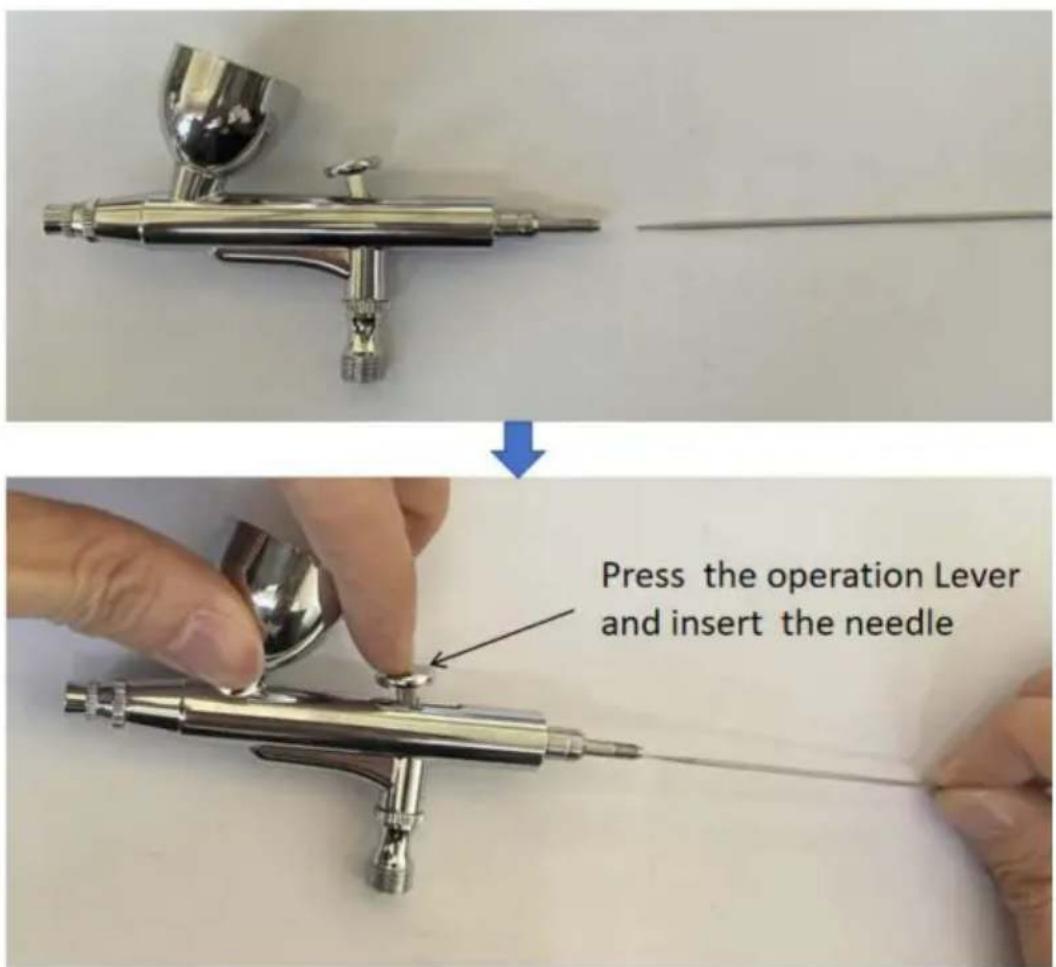

1.2 Installare l'ago e l'impugnatura come mostrato nelle Figure 1-2 e 1-3.

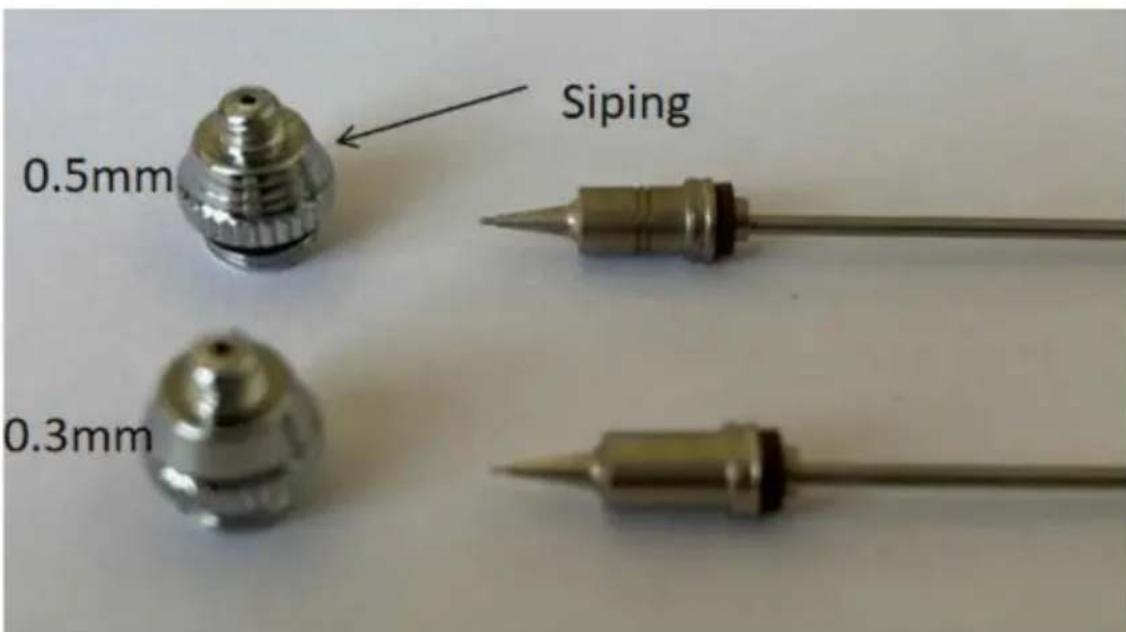

Se si confondono il cappuccio dell'ugello n. 2, l'ugello n. 4 e l'ago n. 6 tra 0,3 mm e 0,5 mm, è difficile distinguerli. Si ottengono istruzioni come mostrato nella Figura 2-1. La superficie del cappuccio dell'ugello da 0,5 mm presenta delle lamelle. Inserire l'ago n. 6 nell'ugello n. 4.

L'ago spesso (0,5 mm) deve corrispondere sia all'ugello che al cappuccio dell'ugello con lamelle, l'ago sottile (0,3) si adatta all'ugello e al cappuccio dell'ugello senza lamellare. Prima di montare l'ugello n. 4 e l'ago n. 6, dobbiamo provarli prima, la capocchia del perno deve uscire dalla testa dell'ugello, altrimenti dobbiamo cambiare l'ugello o Ago.

COME SPRUZZARE

1. Riempire il contenitore con il liquido opportunamente diluito.
2. Tieni l'aerografo delicatamente in mano.
3. Premendo la leva principale, fuoriesce un flusso d'aria. Quindi disegnarlo all'indietro gradualmente per l'atomizzazione del colore.

4. Il modello di spruzzo è conforme alla distanza tra un piano di lavoro e un aerografo.

5. Per uno spruzzo a linee sottili, rimuovere il coperchio dell'ago e tenere l'aerografo vicino a una superficie di lavoro.

MANUTENZIONE

1. Svuotare il contenitore del fluido e lavarlo con acqua o solvente utilizzando una spazzola.
2. Riempire nuovamente la tazza con acqua o solvente, quindi bloccare il cappuccio dell'ago con u dito e spruzzare. L'aria scorre all'indietro nell'ugello per pulire la vernice dall'aerografo.
