INSTRUKCJA OBSŁUGI AB-187 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

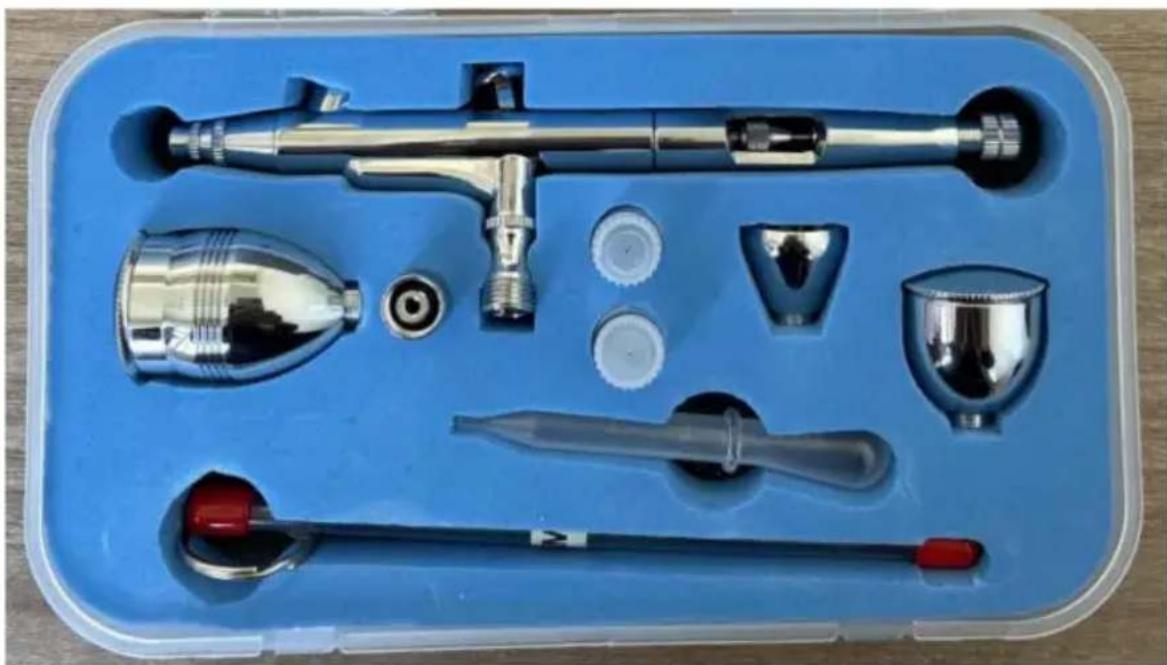

Zestaw aerografu

AB-187

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw aerografu

AB-187

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji. uważnie przeczytaj instrukcję obsługi.
	Ostrzeżenie: Podczas korzystania z tego urządzenia należy nosić okulary ochronne. produkt.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić maskę przeciwpyłową.
	Ten symbol umieszczony przed komentarzem dotyczącym bezpieczeństwa oznacza rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postępuj zgodnie z podanymi zaleceniami poniżej.

INSTRUKCJE

Dziękujemy bardzo za wybranie zestawu aerografu.

- Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą

osiągniesz najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego.

przedmiot.

OSTRZEŻENIE:

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj miejsce pracy w czystości, dobrym oświetleniu i bez rozpraszaczy.
2. Używać wyłącznie zgodnie z przeznaczeniem.
3. To nie jest zabawka. Produkt nie jest przeznaczony do użytku przez dzieci.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Średnica dyszy: 0,3 i 0,5 mm

Pojemność zbiornika na płyn: 2CC&7CC&12CC

MONTAŻ I UŻYTKOWANIE

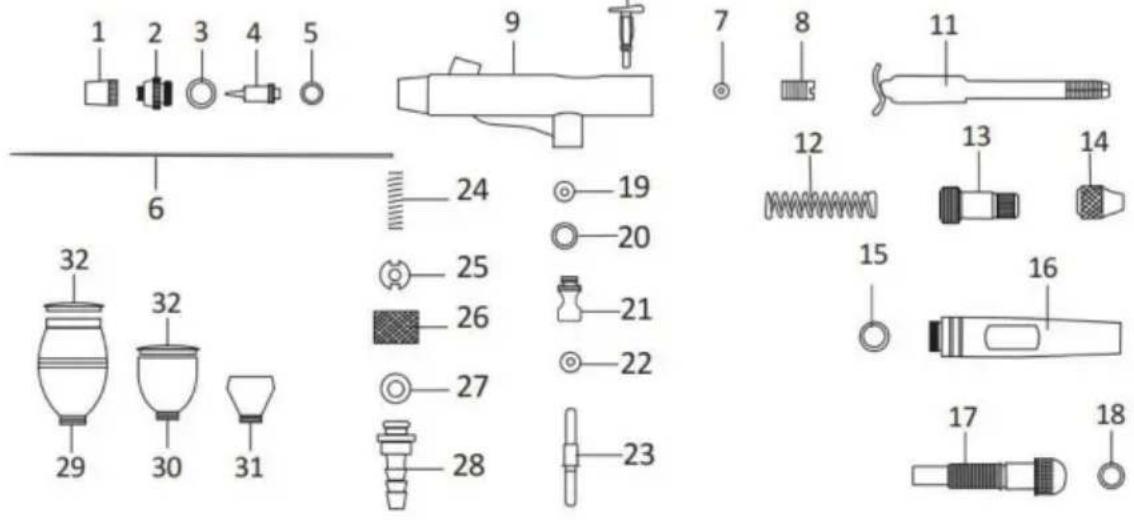

PARTS DETAILS

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 24 25 26 27 28 29 30 31

1. Needle Cap
2. Nozzle Cap
   3.O-Ring for Nozzle Cap
3. Nozzle
   5.O-Ring
   6.Needle
   7.O-Ring for Needle Guide
   8.Needle Guide
   9.Main body
4. Operation Lever
5. Needle chucking guide
   12.Spring
   13.Spring Case
6. Needle chucking nut
   15.0-ring
   16.Handle
7. Adjusting Screw
   18.O-Ring
8. Lever Guide O-Ring
9. Valve O-Ring
10. Valve Body
11. Valve Rod O-Ring
12. Valve Rod
13. Valve Spring
14. Valve screw
    26.Hose Connector Nut
    27.O-Ring for Hose Connector
    28.Hose Connector
    29.Cup 12cc
    30.Cup 7cc
    31.Cup 2cc
15. Lid for color cup x2

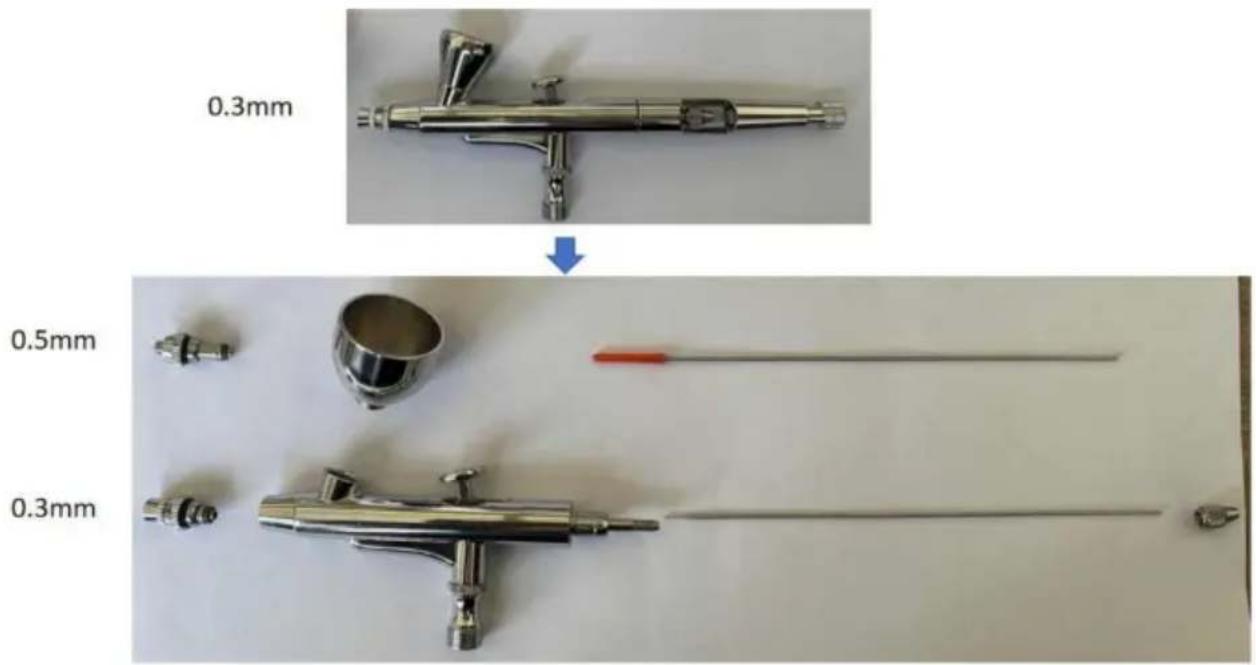

Proces instalacji polegający na wymianie dyszy 0,3 mm na dyszę 0,5 mm. 1.1 Zdejmij nasadkę dyszy nr 2, dyszę nr 4 i igłę nr 6, jak pokazano na rysunku 1-1.

0.3mm 0.5mm 0.3mm

Rysunek 1-1

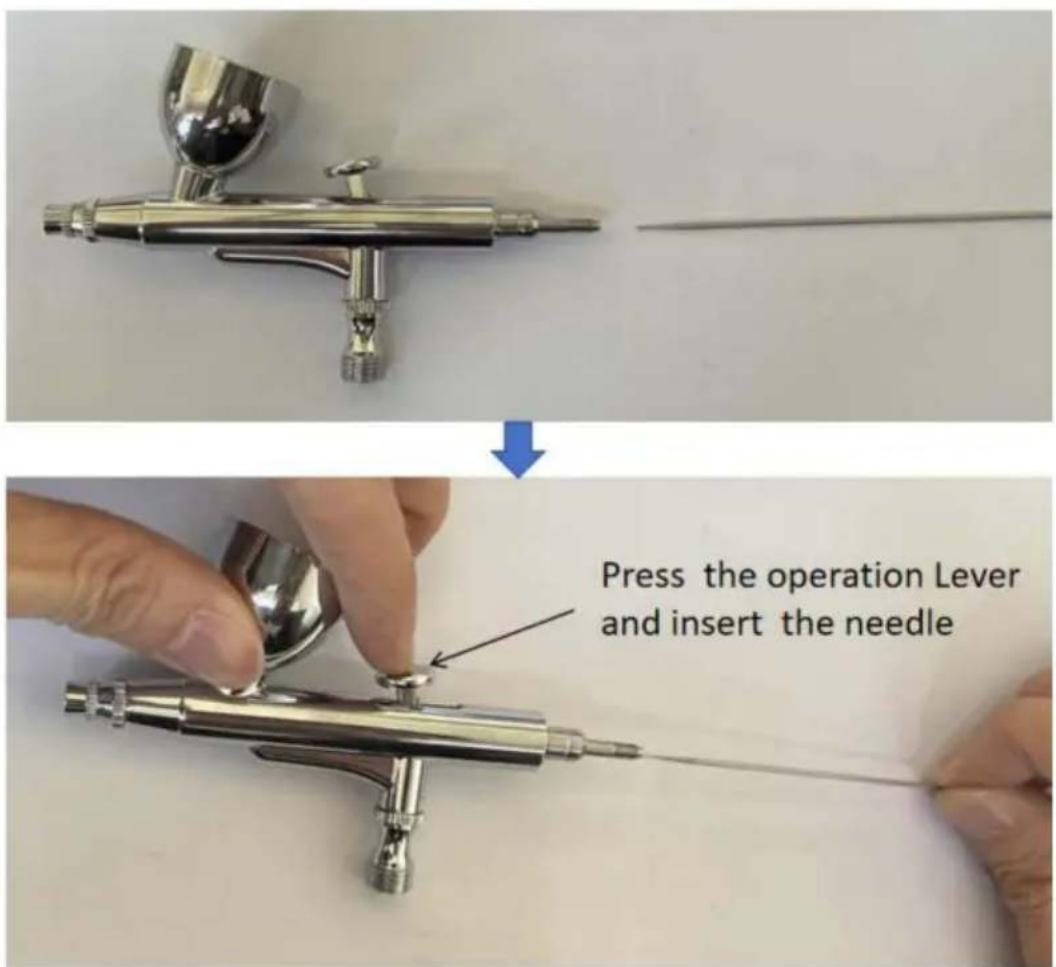

1.2 Zamontuj igłę i uchwyt tak, jak pokazano na rysunkach 1-2 i 1-3.

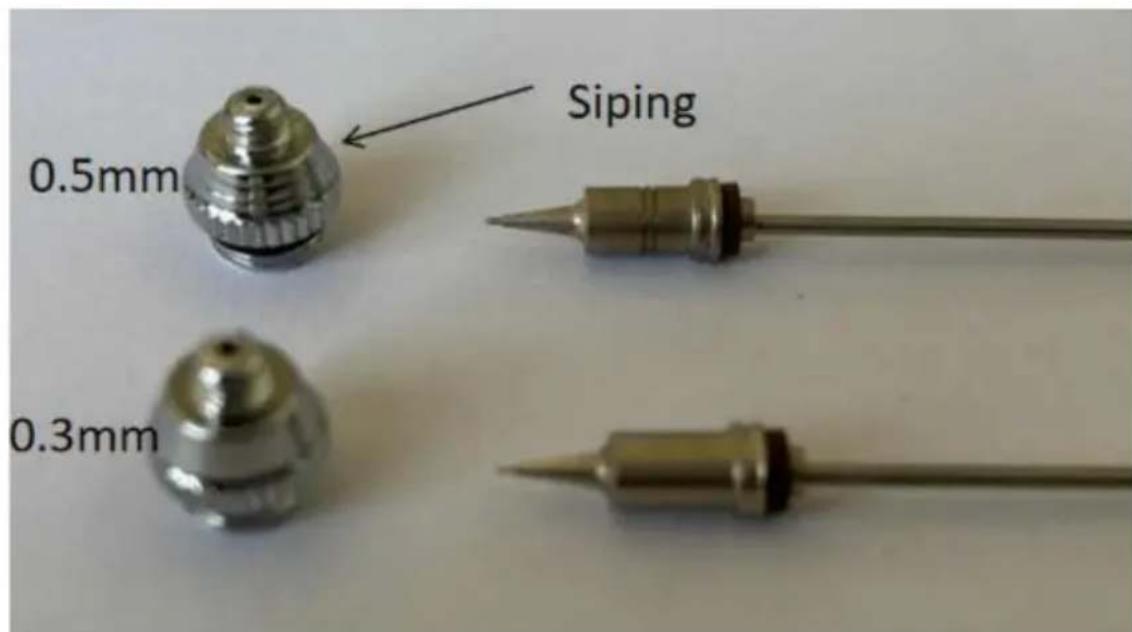

Jeśli pomylisz #2 Nozzle Cap, #4 Nozzle i #6 Needle między 0,3 mm i 0,5 mm, trudno je rozróżnić. Otrzymasz instrukcje pokazane na rysunku 2-1. Powierzchnia 0,5 mm Nozzle Cap ma nacięcia. Wóż #6 Needle do #4 Nozzle.

Gruba igła (0,5 mm) musi pasować zarówno do dyszy, jak i nasadki dyszy

z nacinaniem, cienka igła (0,3) pasuje do dyszy i nasadki dyszy bez

siping. Przed montażem dyszy nr 4 i igły nr 6 musimy je najpierw wypróbować,

główka szpilki musi znajdować się poza głowicą dyszy, w przeciwnym razie musimy wymienić dyszę lub Igła.

JAK SPRYSKIWAĆ

1. Po odpowiednim rozcieńczeniu wlej płyn do kubka.
2. Trzymaj aerograf lekko w dłoni.
3. Po naciśnięciu dźwigni głównej powstaje strumień powietrza. Następnie zaciągnij go stopniowo do tyłu w celu rozpylenia koloru.

4. Wzór natrysku jest zgodny z odległością między blat roboczy i aerograf.

5. W celu uzyskania cienkiej linii natrysku zdejmij osłonę igły i przytrzymaj aerograf w pobliżu powierzchni roboczej.

KONSERWACJA

1. Opróżnij pojemnik na płyn i umyj go szczotką, używając wody lub rozpuszczalnika.
2. Napełnij ponownie kubek wodą lub rozpuszczalnikiem, a następnie zablokuj osłone igły za pomocą palec i spray. Powietrze przepływa wstecz do dyszy, aby oczyścić farbę z aerografu.
