BEDIENUNGSANLEITUNG AB-187 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

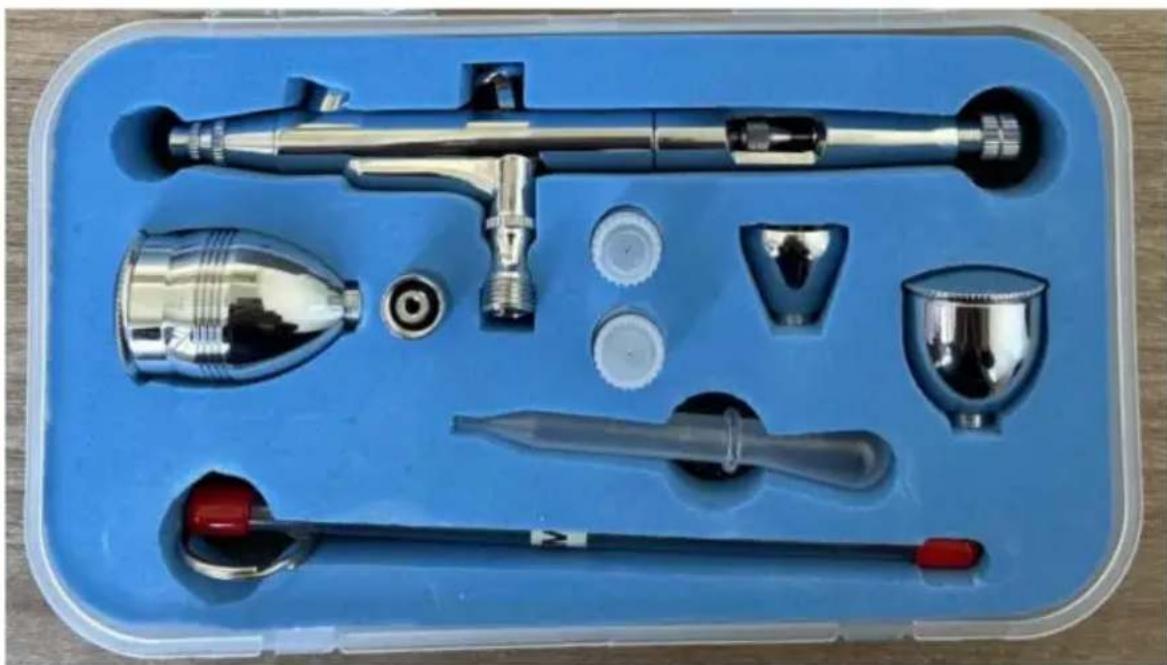

Airbrush Set

AB-187

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Airbrush Set

AB-187

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Staubmaske.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlag, befolgen Sie bitte immer die Empfehlungen unten.

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses Airbrush-Set entschieden haben.

- Bitte lesen Sie alle Anweisungen vor der Verwendung. Die Informationen helfen erzielen Sie die bestmöglichen Ergebnisse.

Die in diesem Katalog aufgeführten Produkte können in der Farbe von den tatsächlichen Artikel.

WARNUNG:

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen.
2. Nur bestimmungsgemäß verwenden.
3. Dies ist kein Spielzeug und nicht für die Verwendung durch Kinder geeignet.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Düsendurchmesser: 0,3 und 0,5 mm

Flüssigkeitsbecherkapazität: 2CC&7CC&12CC

MONTAGE UND VERWENDUNG

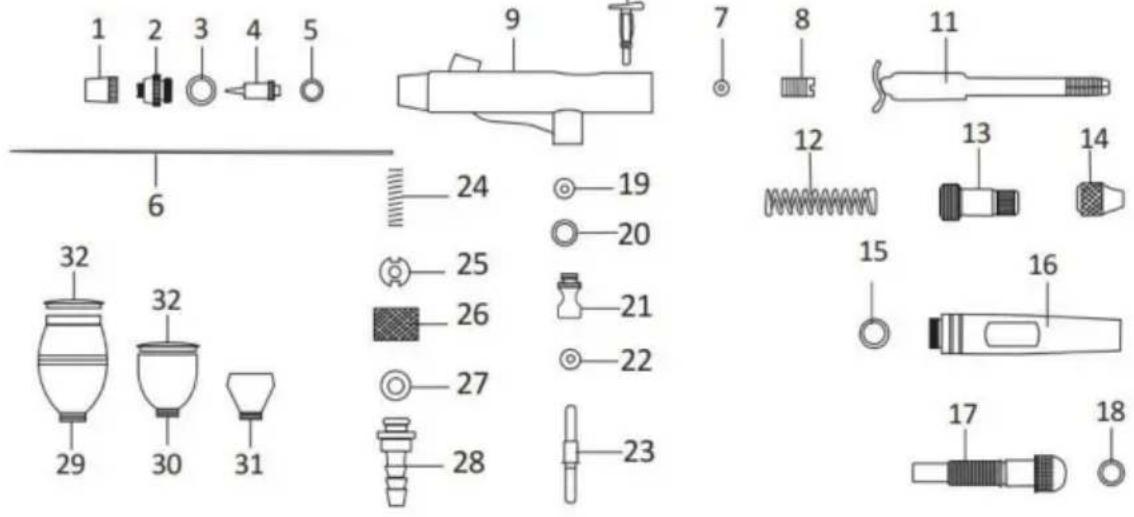

PARTS DETAILS

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 24 25 26 27 28 29 30 31 24 19 20 21 22 23

1. Needle Cap
2. Nozzle Cap
   3.O-Ring for Nozzle Cap
3. Nozzle
   5.O-Ring
   6.Needle
   7.O-Ring for Needle Guide
   8.Needle Guide
   9.Main body
4. Operation Lever
5. Needle chucking guide
   12.Spring
   13.Spring Case
6. Needle chucking nut
   15.0-ring
   16.Handle
7. Adjusting Screw
   18.O-Ring
8. Lever Guide O-Ring
9. Valve O-Ring
10. Valve Body
11. Valve Rod O-Ring
12. Valve Rod
13. Valve Spring
14. Valve screw
    26.Hose Connector Nut
    27.O-Ring for Hose Connector
    28.Hose Connector
    29.Cup 12cc
    30.Cup 7cc
    31.Cup 2cc
15. Lid for color cup x2

Der Installationsvorgang zum Ersetzen einer 0,3-mm-Düse durch eine 0,5-mm-Düse.

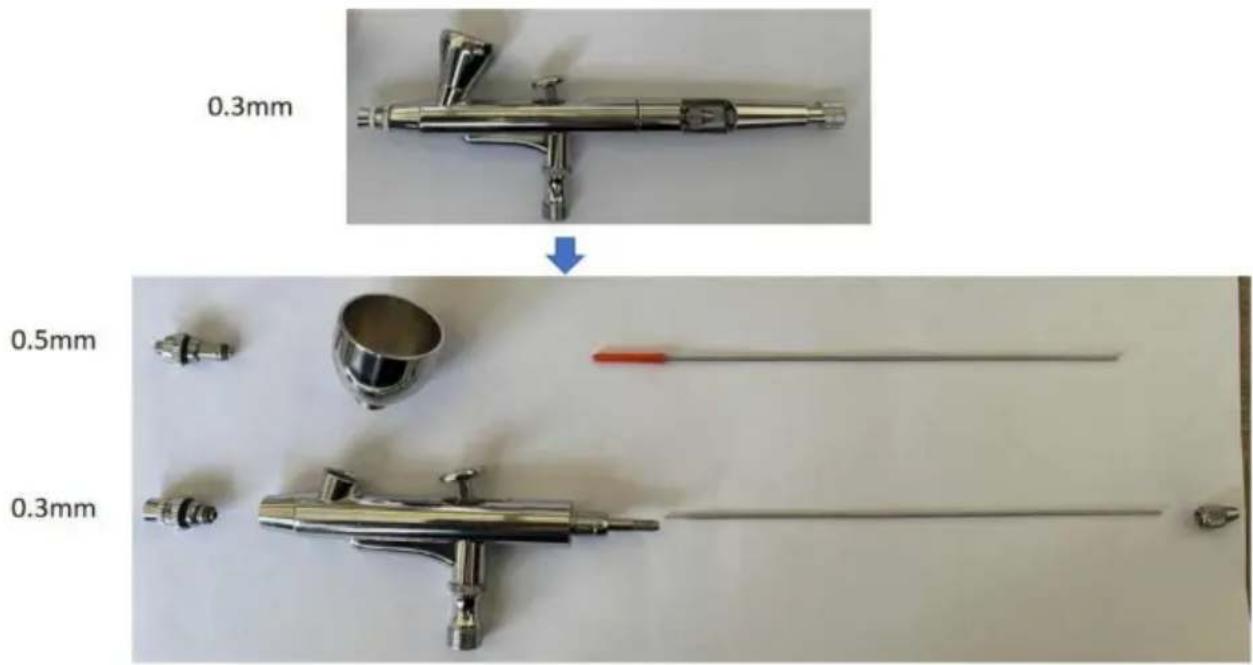

1.1 Entfernen Sie die Düsenkappe № 2, die Düse № 4 und die Nadel № 6, wie in Abbildung 1-1 gezeigt.

0.3mm 0.5mm 0.3mm

Abbildung 1-1

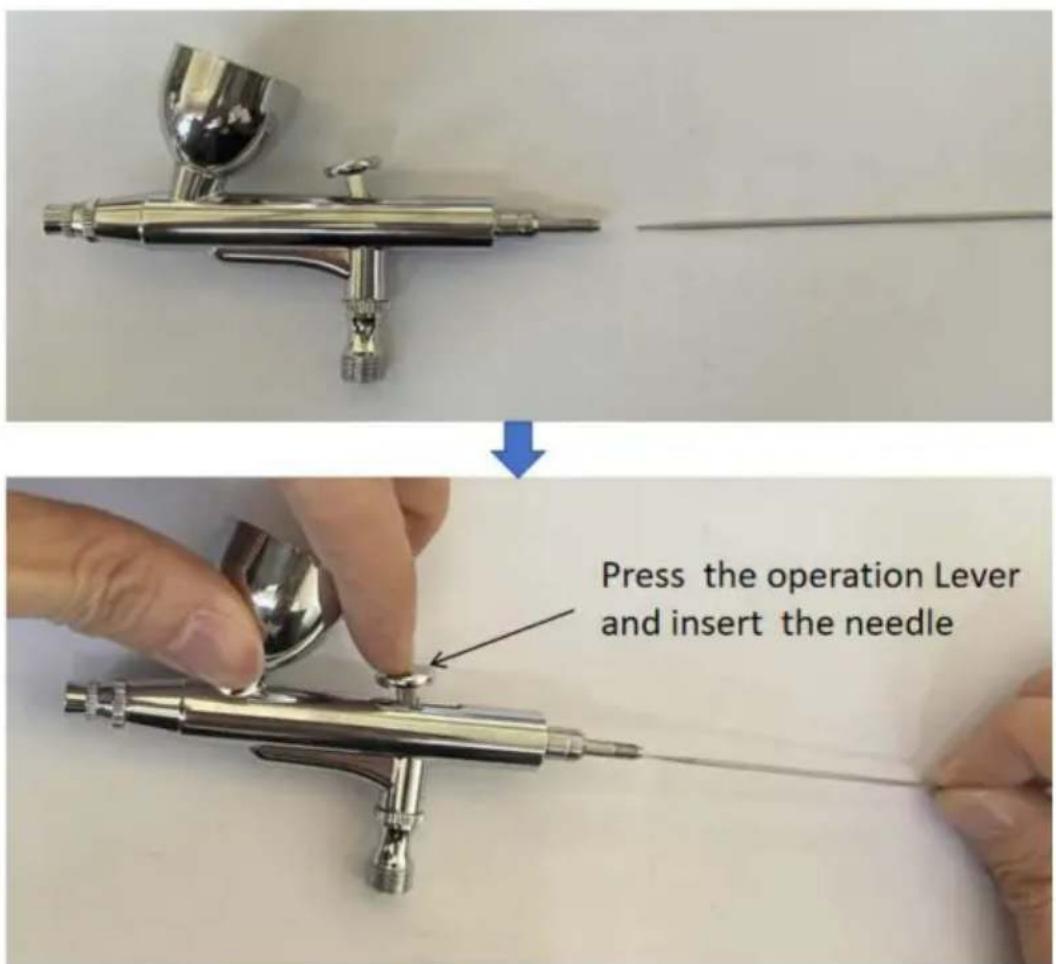

1.2 Installieren Sie Nadel und Griff wie in Abbildung 1-2 und 1-3 gezeigt.

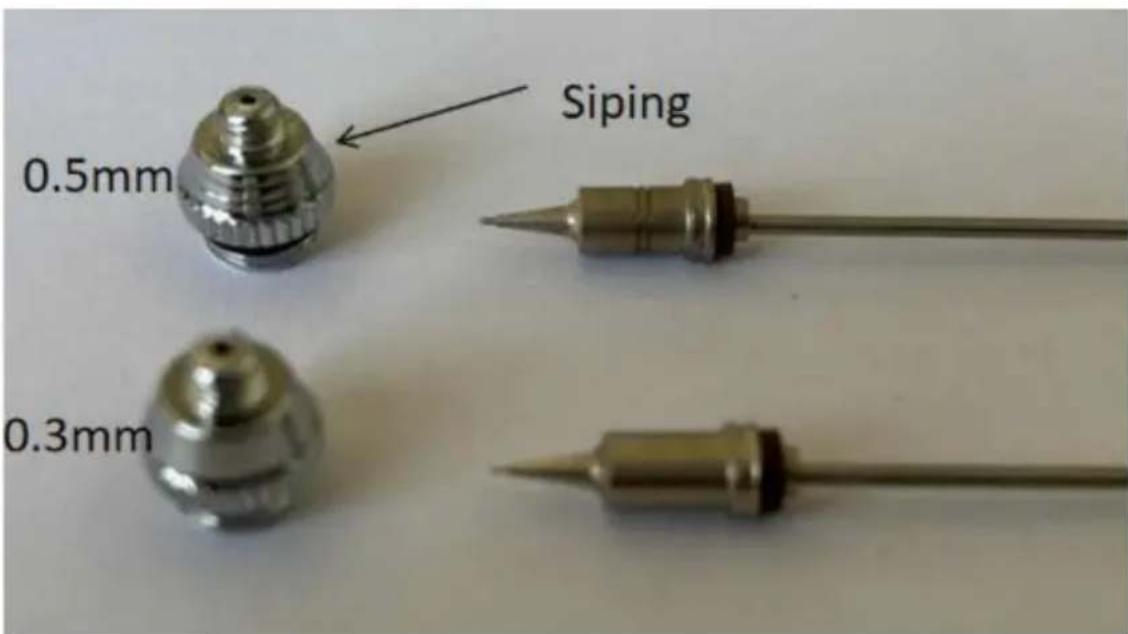

Wenn Sie Düsenkappe № 2, Düse № 4 und Nadel № 6 zwischen 0,3 mm und 0,5 mm verwechseln, ist es schwierig, sie zu unterscheiden. Sie erhalten Anweisungen wie in Abbildung 2-1 dargestellt. Die Oberfläche der 0,5 mm Düsenkappe ist geriffelt. Stecken Sie die Nadel № 6 in die Düse № 4.

Die dicke Nadel (0,5 mm) muss mit der Düse und der Düsenkappe übereinstimmen

mit Lamellen, die dünne Nadel (0,3) passt zur Düse und Düsenkappe ohne

Lamellen. Bevor wir Düse № 4 und Nadel № 6 montieren, müssen wir sie zuerst ausprobieren,

Der Stecknadelkopf muss aus dem Düsenkopf herausragen, sonst müssen wir die Düse wechseln oder Nadel.

WIE SPRÜHT MAN

1. Füllen Sie die Flüssigkeit nach entsprechender Verdünnung in die Tasse.
2. Halten Sie die Airbrush locker in der Hand.
3. Durch Drücken des Haupthebels tritt ein Luftstrom aus. Dann saugen Sie ihn zur Farbzerstäubung schrittweise rückwärts.

4. Das Sprühmuster entspricht dem Abstand zwischen einem Arbeitsfläche und eine Airbrush.

5. Für feine Linien sprühen, entfernen Sie die Nadel-Abdeckung und halten Sie die Airbrush in der Nähe einer Arbeitsfläche.

WARTUNG

1. Leeren Sie den Flüssigkeitsbecher und waschen Sie ihn mit Wasser oder Lösungsmittel mit einer Bürste.
2. Füllen Sie den Becher mit Wasser oder Lösungsmittel und blockieren Sie dann die Nadelabdeckung mit einem Finger und sprühen. Die Luft strömt zurück in die Düse, um die Farbe zu reinigen von der Airbrush.
