BRUKSANVISNING AB-187 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

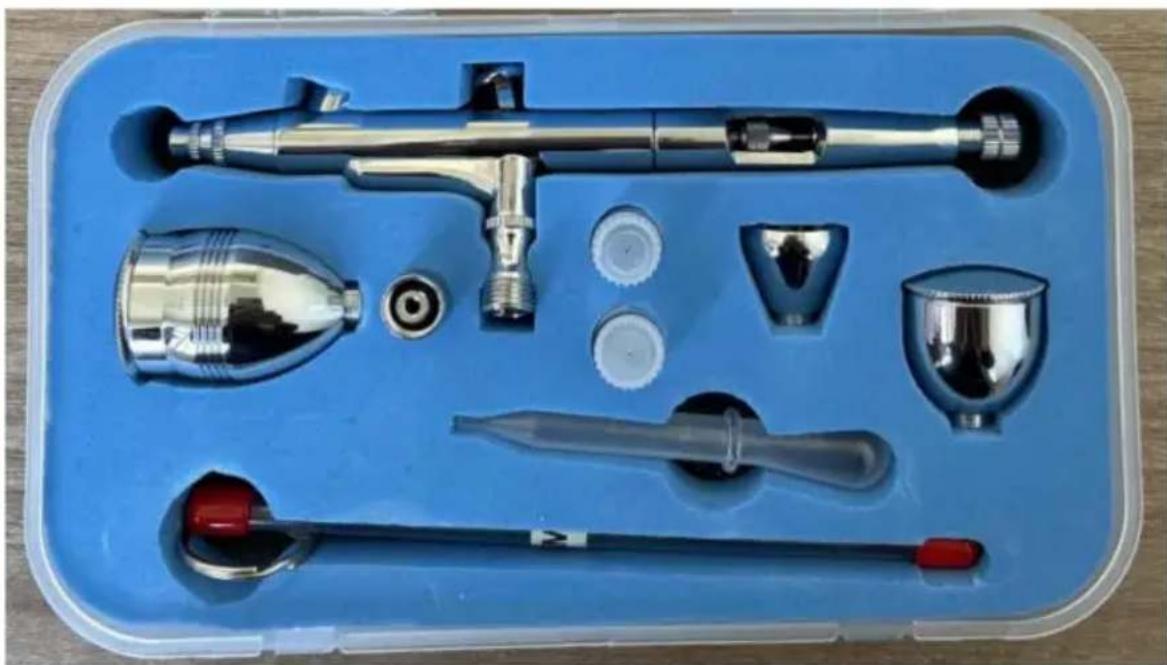

Airbrush set

AB-187

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Airbrush set

AB-187

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användaren läsa igenom bruksanvisningen noggrant.
	Varning- Var noga med att bära ögonskydd när du använder detta produkt.
	Varning- Var noga med att bära dammasker när du använder denna produkt.
	Denna symbol, placerad före en säkerhetskommentar, indikerar en typ av försiktighetsåtgärder, varningar eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skador, brand eller elstöt, följ alltid rekommendationerna som visas nedan.

INSTRUKTIONER

Tack så mycket för att du valde detta Airbrush-set.

- Läs alla instruktioner innan du använder den. Informationen kommer att hjälpa du uppnår bästa möjliga resultat.

Produkterna i denna katalog kan ha en annan färg än den faktiska punkt.

WARNING:

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst och fritt från distraktion
2. Använd endast på avsett sätt.
3. Detta är inte en leksak, inte för användning av barn.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Munstyckesdiameter: 0,3 & 0,5 mm

Vätskekoppskapacitet: 2CC&7CC&12CC

MONTERING OCH ANVÄNDNING

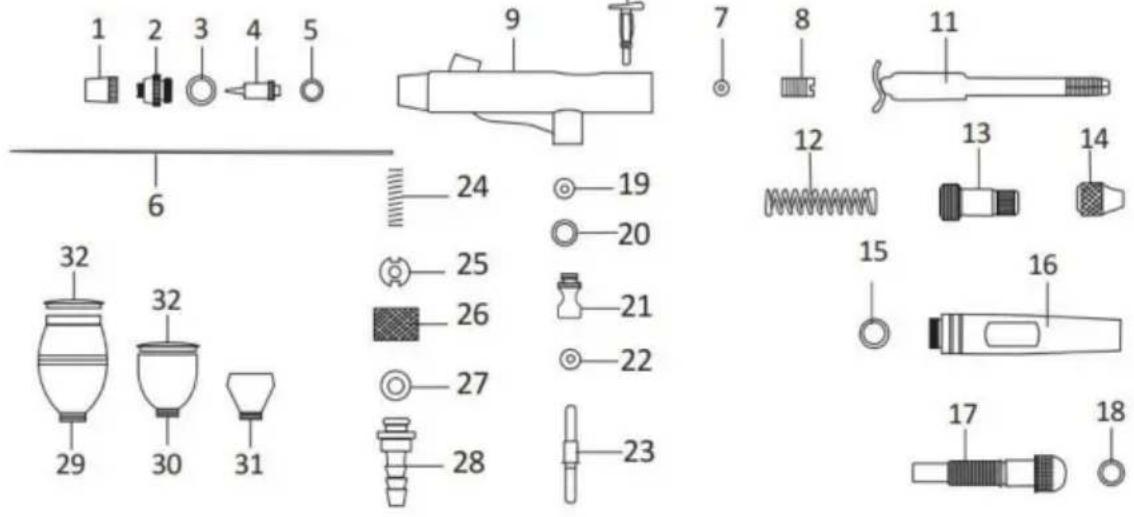

PARTS DETAILS

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 24 25 26 27 28 29 30 31 24 19 20 21 22 23

1. Needle Cap
2. Nozzle Cap
   3.O-Ring for Nozzle Cap
3. Nozzle
   5.O-Ring
   6.Needle
   7.O-Ring for Needle Guide
   8.Needle Guide
   9.Main body
4. Operation Lever
5. Needle chucking guide
   12.Spring
   13.Spring Case
6. Needle chucking nut
   15.0-ring
   16.Handle
7. Adjusting Screw
   18.O-Ring
8. Lever Guide O-Ring
9. Valve O-Ring
10. Valve Body
11. Valve Rod O-Ring
12. Valve Rod
13. Valve Spring
14. Valve screw
    26.Hose Connector Nut
    27.O-Ring for Hose Connector
    28.Hose Connector
    29.Cup 12cc
    30.Cup 7cc
    31.Cup 2cc
15. Lid for color cup x2

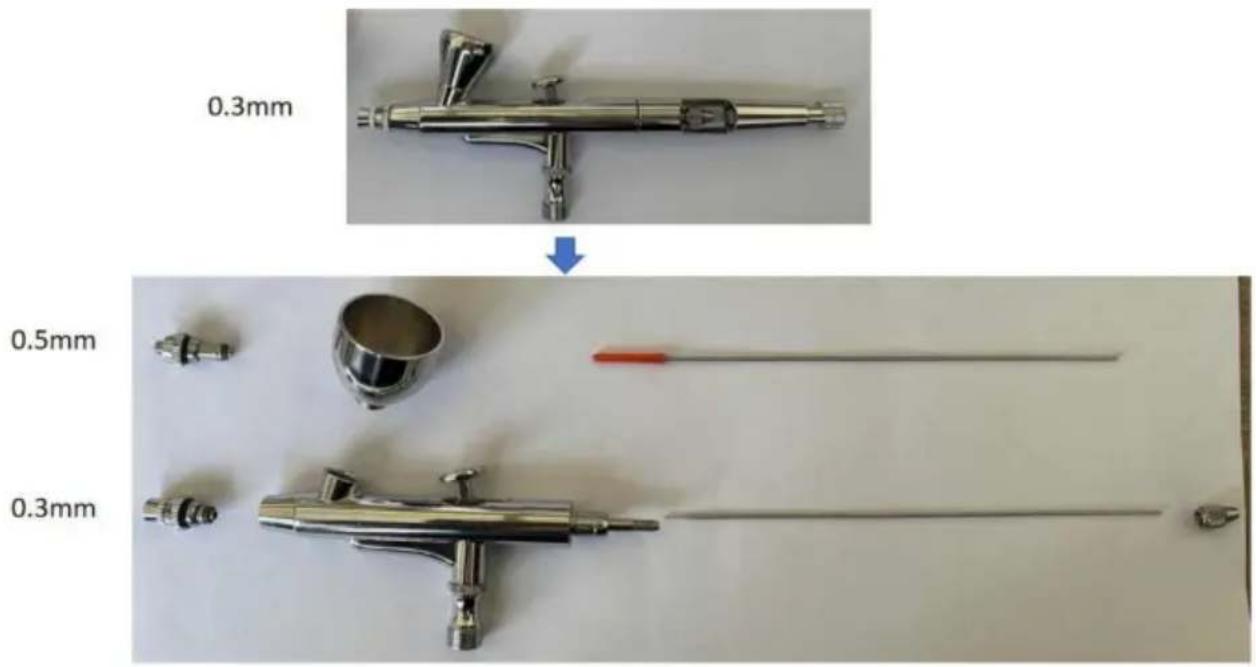

Installationsprocessen för att ersätta 0,3 mm munstycke med 0,5 mm munstycke. 1.1 Ta bort munstycke nr 2 och munstycke nr 4 och nål nr 6 enligt figur 1-1.

0.3mm 0.5mm 0.3mm

Bild 1-1

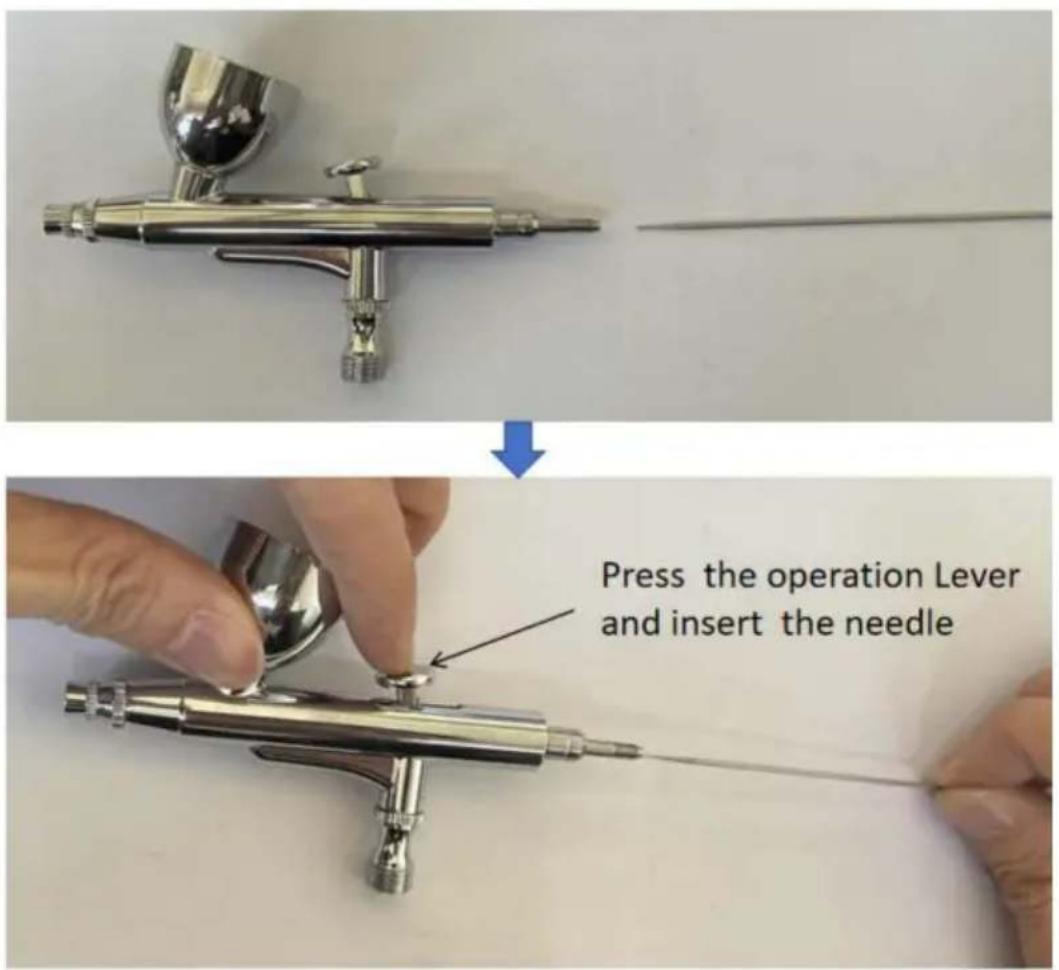

1.2 Installera nälen och handtaget enligt figur 1-2 och 1-3.

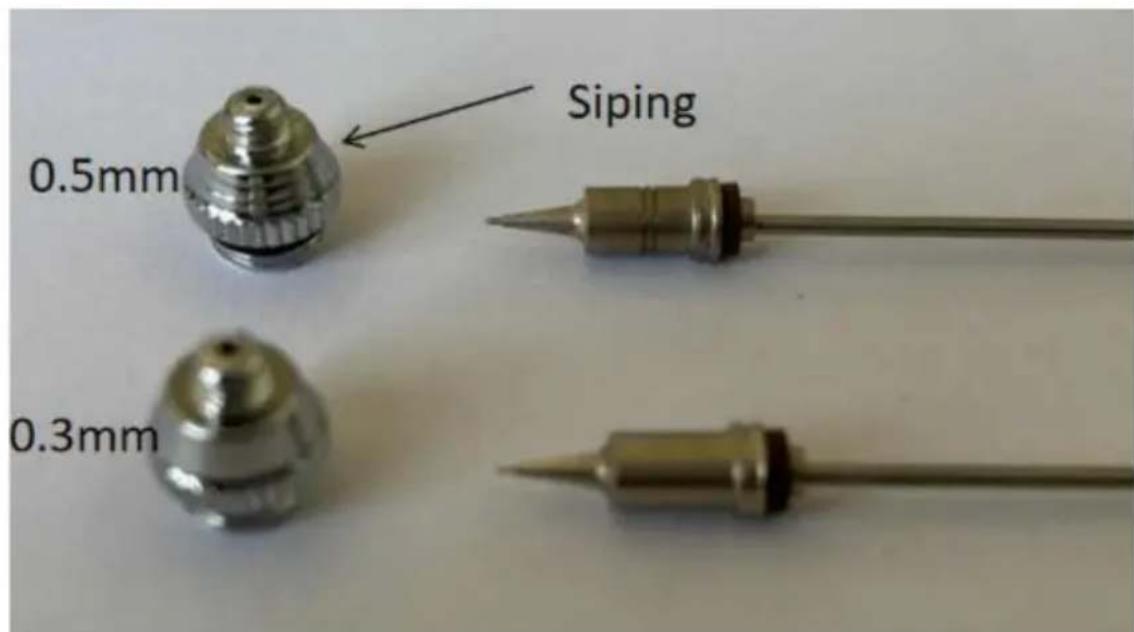

Om du blandar ihop #2 munstyckslock, #4 munstycke och #6 näl mellan 0,3 mm och 0,5 mm är det svårt att skilja. Du får instruktioner som visas i figur 2-1. Ytan på 0,5 mm munstyckshatt har siping. Sätt in näl nr 6 i munstycke nr 4.

Den tjocka nälen (0,5 mm) måste matcha både munstycket och munstycket med siping matchar den tunna nälen (0,3) med munstycket och munstyckslocket utan sipping. Innan montering #4 munstycke och #6 nål måste vi prova dem först, stifthuvudet måste ut ur munstyckshuvudet, annars måste vi byta munstycke eller nål.

HUR MAN SPRAYAR

1.Fyll vätskan i koppen efter att du har tunt ut på lämpligt sätt.
2. Håll airbrushen lätt i handen.
3. Genom att trycka på huvudspaken kommer en luftström fram. Rita den sedan bakåt gradvis för färgfördelning.
4. Spraymönstret är i enlighet med avståndet mellan a arbetsyta och en airbrush.
5. För finlinjespray, ta bort nälskyddet och håll i luftborsten nära en arbetsyta.

UNDERHÅLL

1. Töm vätskekoppen och skölj den med vatten eller lösningsmedel med en borste.
2. Fyll på koppen med vatten eller lösningsmedel och blockera sedan nälskyddet med en finger och spray. Luften strömmar bakåt in i munstycket för att rengöra färgen från luftborsten.
