GEBRUIKSAANWIJZING XF8307 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leverer "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons wordt gebruikt

geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te verifiëren voor wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

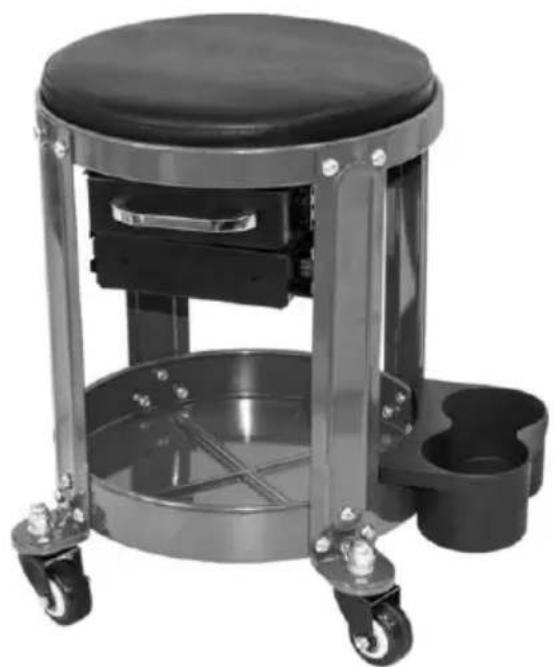

Repair Seats

Model: XF8307

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

SAFETY PRECAUTIONS

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

- Monteer het product uitsluitend volgens deze instructies. Onjuiste mont kan gevaarlijk zijn.

·Houd kinderen, huisdieren en omstanders uit de buurt tijdens de mor Afleidingen kunnen ertoe leiden dat u de controle over gereedschap v waardoor u uzelf of anderen kunt verwonden. anderen.

- Het draagvermogen en andere productcapaciteiten zijn van toepassing de juiste en volledige Alleen gemonteerd product. Niet gebruiken indier onvolledig of onjuist gemonteerd .

Neem voorzorgsmaatregelen

·Dit product is geen speelgoed. Laat kinderen niet met of in de buur artikel spelen. en buiten bereik van kinderen bewaren.

-Gebruik de kruk en de accessoires zoals bedoeld en in overeenstem met deze instructies, rekening houdend met de werkomstandigheden er uit te voeren werkzaamheden. Gebruik van de Het gebruik van een k voor andere handelingen dan waarvoor deze bedoeld is, kan tot geva situaties leiden.

- Controleer het product voor elk gebruik. Gebruik het niet als er onder loszitten of beschadigd zijn.

·Overschrijd het draagvermogen van 136 kg (300 lbs) niet.

- LET OP: Wees u bewust van dynamische belasting! Plotselinge verschuivingen in de belasting kunnen kortstondig voor overmatige belasting, wat kan leiden tot productfalen.

·Bewaar ongebruikte apparatuur. Wanneer dit product niet in gebruik is moet het op een droge plaats worden bewaard. om roest te voorkom

- De waarschuwingen, voorzorgsmaatregelen en instructies die in deze gebruiksaanwijzing worden besproken, kunnen niet alle mogelijke

omstandigheden en situaties bestrijken die zich kunnen voordoen. Het moet begrepen worden door de operator dat gezond verstand en voorzichtigheid factoren zijn die niet kunnen worden zijn ingebouwd in product, maar moeten door de gebruiker worden geleverd.

WAARSCHUWING: Ga niet op de krukmat staan. Dit kan ern letsel veroorzaken.

voorkomen .

TECHNICAL PARAMETERS

Model	XF8307
Nominale belasting (lbs)	300
Zitmaat (mm)	287*70
Productgrootte (mm)	400*300*420

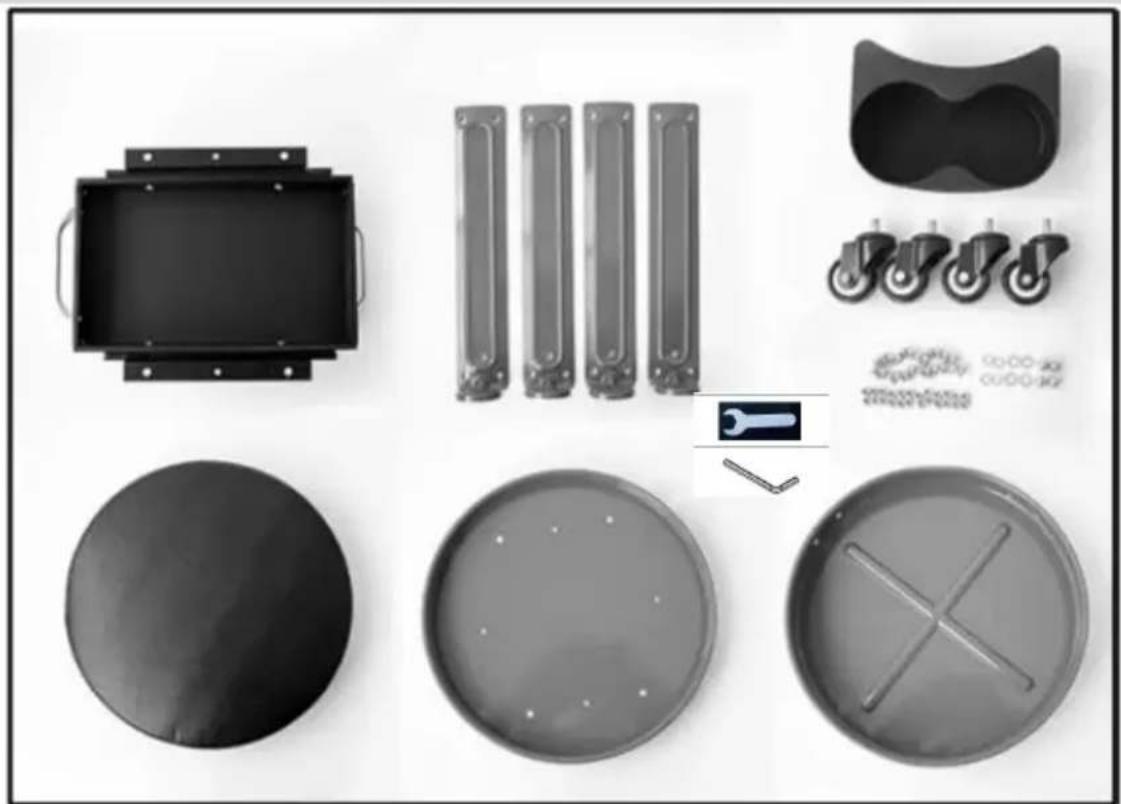

PART LIST

Deel	Beschrijving	Ho eve elh eid	Deel	Beschrijving	Hoe veel heid
1	Zitting kussen	1	8	M6 Borgmoer	24
2	Zitting kussen baserer	1	9	M8 Dopmoer	4
3	Bal handelswijze glijbaan laden set	1	10	Platte ring	4
4	Steun been	4	11	Veerring	4
5	Onder stoel opslag baseren	1	12	Castor	4
6	Kan houder	1	13	Steeksleutels	2
7	M6 Ronde kop binnenzeskantschroef	24	14	inbussleutel	2

INSTRUCTION FOR USE

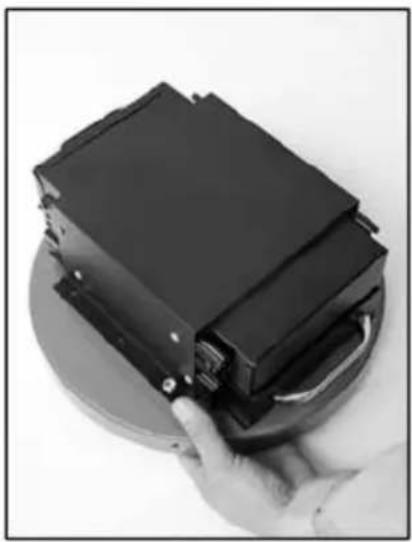

1. Monteer de laden aan de basis van het zitkussen met een M6 rc binnenzeskantschroef (7) en een M6 borgmoer (8) (Fig. 3).
2. Monteren de overige drie schroeven en draai alles vast. ( Afb. 3)

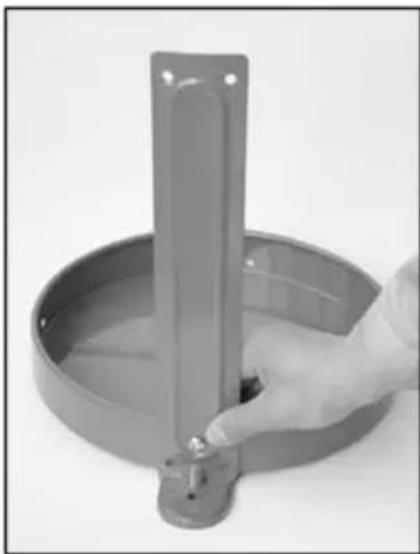

1. Met behulp van een van de steunpoot (4), lijn de 3 gaten uit in steunpoot met de gaten van de Onder stoelen naar woede basis (5), behulp van M6 ronde kop binnen zeskantschroef (7) en M6 borgmoer Hand Draai de schroeven vast (Laat alle schroeven los totdat volledig gemonteerd). (Fig. 4)
2. Monteer de overige drie steunpoten (4) aan de Onder Zittingopslagbasis (5) en handvast aandraaien. (Fig. 5)

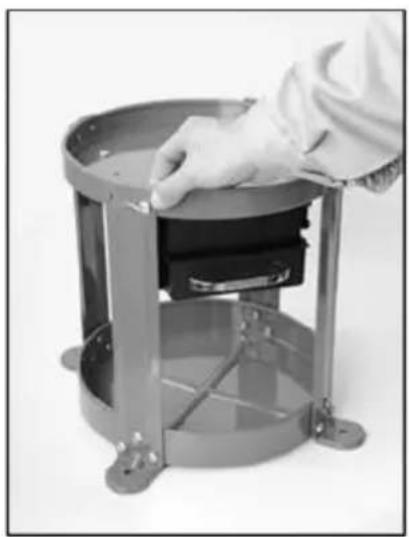

1. Lijn de 2 gaten in de steunpoot uit met de gaten van de basis zitkussen die is voltooid in figuur 3. met behulp van een M6 ronde binnenzeskantschroef (7) en M6 borgmoer (8) en handvast aandraaien. (Fig. 6)

2. Monteer de overige drie steunpoten (4) aan de Zitkussenbasis vastdraaien en met de hand vastdraaien. (Fig.7)

1. Plaats het zitkussen (1) in de zitkussenbasis. (Fig. 9)

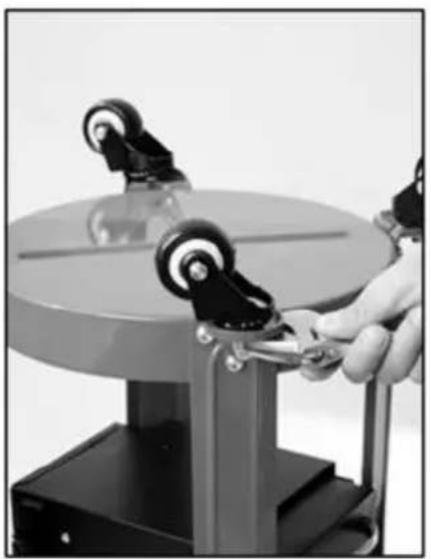

2. Monteer de wielen met M8 dopmoer (9), dikke ring (10), veerring Herhaal voor alle wielen. (Fig.11)

3. Plaats de blikhouder aan de zijkant van onder stoel opbergruimte k (Fig. 12)

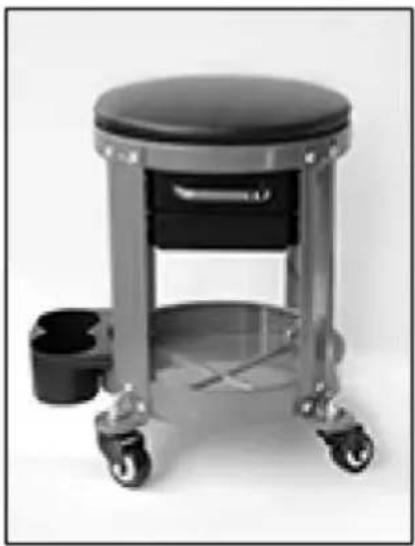

11.Uw werkplaats-kruipstoel is nu klaar voor gebruik. Controleer regelmatig of alle bouten goed vastzitten. uw werkplaats kruipstoel.
