Produkttyp	Reparationssits (verkstadspall)
Märke	Vevor
Modell	XF8307
Produktmått (mm)	400 x 300 x 420
Sittstorlek (mm)	287 x 70
Maximal belastning	136 kg (300 lb)
Vikt (uppskattning)	Cirka 5 kg
Material	Stål, skum, plast
Huvudfunktioner	Justerbar sits med benstöd, fotstöd, förvaring under sitsen, burkhållare, svängbara hjul
Montering	Kräver enkel montering med medföljande verktyg (insexnycklar och gaffelnyckel)
Underhåll och rengöring	Rengör med fuktig trasa. Förvara på torr plats för att undvika rost
Säkerhetsanvisningar	Stå inte på sitsen. Överskrid inte maxbelastningen. Förvaras utom räckhåll för barn
Reservdelar och reparerbarhet	Reservdelar kan beställas från tillverkaren. Detaljerad delista i bruksanvisningen
Garanti	Elektronisk garanti ingår. Teknisk support via www.vevor.com/support
Ingående tillbehör	4 hjul, insexnycklar och gaffelnyckel, skruvar och muttrar, burkhållare
Avsedd användning	Reparation och underhåll i verkstad

Vanliga frågor - XF8307 Vevor

Vad är den maximala belastningen för Vevor XF8307 sitsen?

Den maximala belastningen är 136 kg (300 lb). Överskrid inte denna gräns för att undvika risk för skada eller personskada.

Levereras produkten monterad?

Nej, sitsen kräver enkel montering. Alla nödvändiga verktyg (insexnycklar och gaffelnyckel) medföljer. Följ steg-för-steg-instruktionerna i bruksanvisningen.

Vilka mått har sitsen?

Måtten på den monterade produkten är 400 x 300 x 420 mm. Sittkuddens storlek är 287 x 70 mm.

Kan jag stå på sitsen?

Nej, det är strängt förbjudet att stå på sitsen. Det kan leda till allvarliga skador. Produkten är endast avsedd att användas i sittande ställning.

Hur rengör och underhåller jag sitsen?

Rengör sitsen med en fuktig trasa och ett milt rengöringsmedel. Förvara den på en torr plats för att undvika rost. Kontrollera regelbundet att bultarna är åtdragna.

Finns det garanti på produkten?

Ja, produkten omfattas av en elektronisk garanti. För hjälp, kontakta teknisk support via webbplatsen www.vevor.com/support.

Har sitsen någon förvaring?

Ja, det finns ett förvaringsfack under sitsen, perfekt för att förvara verktyg. En burkhållare ingår också.

Ingår hjulen?

Ja, 4 hjul medföljer tillsammans med nödvändiga muttrar och brickor för montering. De gör det enkelt att flytta sitsen.

Kan jag beställa reservdelar?

Ja, reservdelar kan beställas från tillverkaren. Se bruksanvisningen för fullständig dellista och referenser.

Är sitsen lämplig för professionell användning?

Ja, denna sits är designad för användning i professionell eller hobby reparationsverkstad. Den erbjuder hög lastkapacitet och praktiska funktioner.

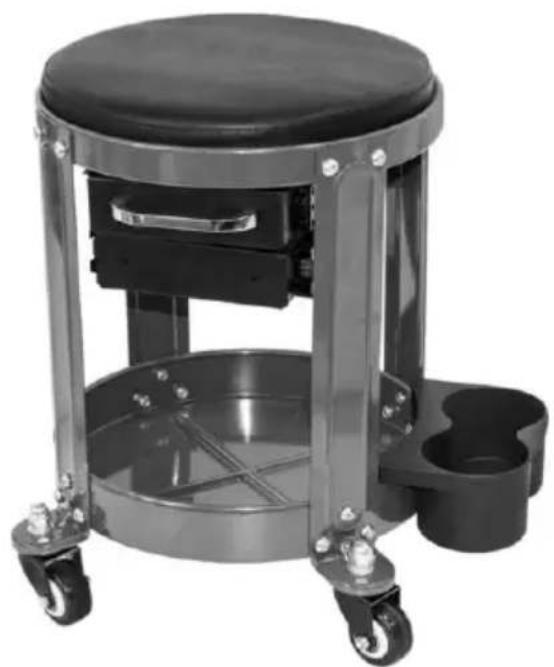

BRUKSANVISNING XF8307 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Reparera säten

MODELL: XF8307

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Repair Seats

Modell: XF8307

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det f någon teknik eller mjukvaruuppdateringar på vår produkt.

VARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

• Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
• Håll barn, husdjur och åskådare borta från området under montering. Distraktioner kan få dig att tappa kontrollen över verktyg, vilket kan skada dig eller andra.
• Viktkapacitet och andra produktegenskaper gäller korrekt och fullständigt monterad produkt. Använd inte om den är ofullständig eller felaktigt monterad.

Använd försiktighetsåtgärder

·Denna produkt är inte en leksak. Tillåt inte barn att leka med den och förvara den utom räckhåll för barn. - Använd pallen och tillbehören som avsett och i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras. Att använda pallen för andra operationer än de avsedda kan resultera i en farlig situation. - Inspektera före varje användning; använd inte om delar är lösa eller skadade. - Överskrid inte en viktkapacitet på 300 lbs (136 kg). ·OBS: Var uppmärksam på dynamisk belastning! Plötsliga skiftningar i lasten kan kortvarigt skapa överbelastning, vilket kan resultera i produktskada. - Förvara inaktiv utrustning. När den inte används måste denna produkt förvaras på en torr plats för att förhindra rost. - Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt utan måste tillhandahållas av operatören.

VARNING: Stå inte på sittdynan. Allvarliga skador kan

inträffa.

TEKNISKA PARAMETRAR

Modell	XF8307
Nominell belastning (lbs)	300
Sitsstorlek (mm)	287*70
Produktstorlek (mm)	400*300*420

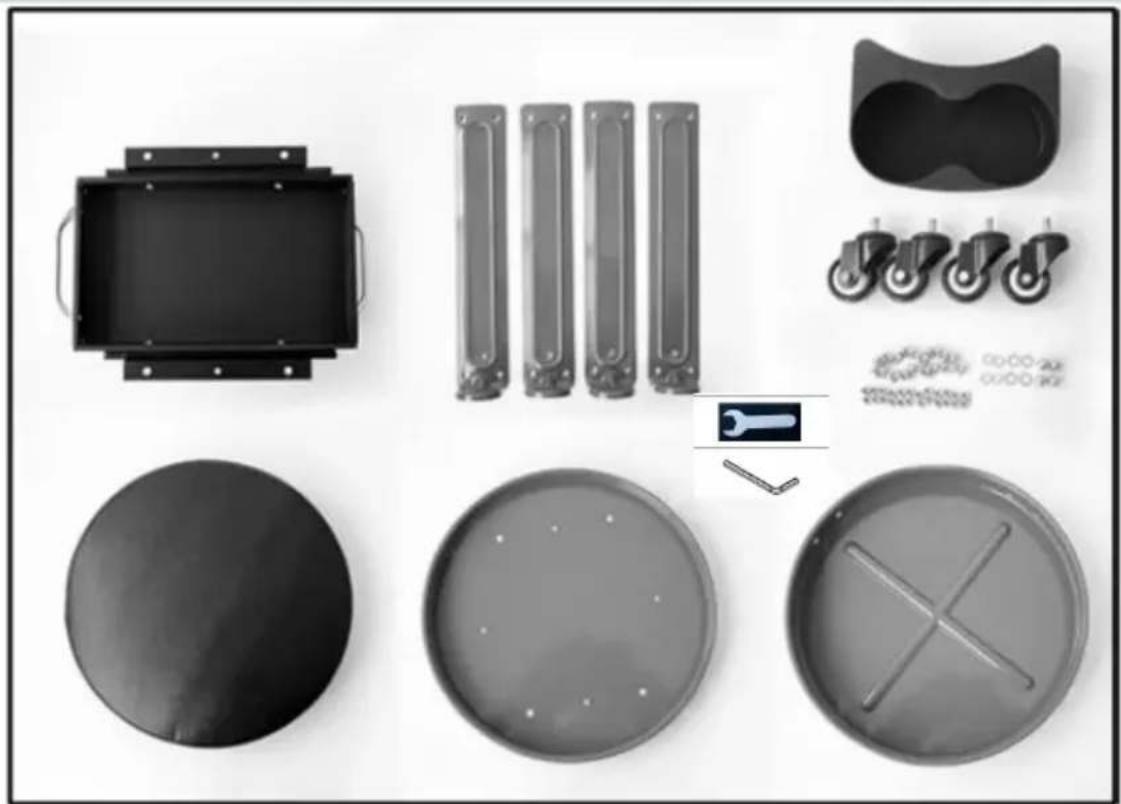

DELLISTA

Del	Beskrivning	Ant al	Del	Beskrivning	Ant al
1	Plats dämpa	1	8	M6 Låsmutter	24
2	Plats dämpa bas	1	9	M8 Lockmutter	4
3	Boll lager glida lådor uppsättning	1	10	Platt bricka	4
4	Stöd ben	4	11	Fjäderbricka	4
5	Under plats lagring ba	1	12	Hjul	4
6	Burk hållare	1	13	Nyckel med öppen ände	2
7	M6 Runt huvud inresexkantskruv	24	14	sexkantnyckel	2

BRUKSANVISNING

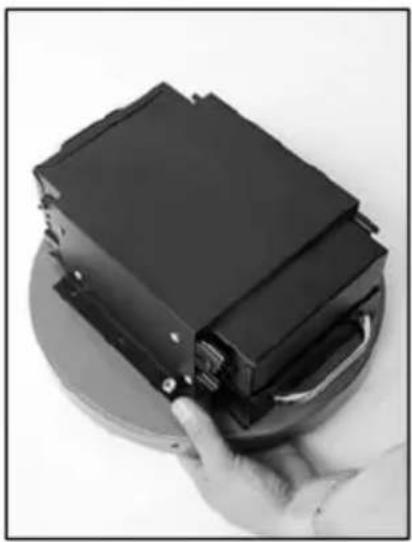

1. Montera lådor till sittdynans bas med M6 rundhuvud insexskruv (7) och M6 låsmutter (8) (Fig. 3).
2. Montera de återstående tre skruvarna och dra åt alla. (Fig. 3)

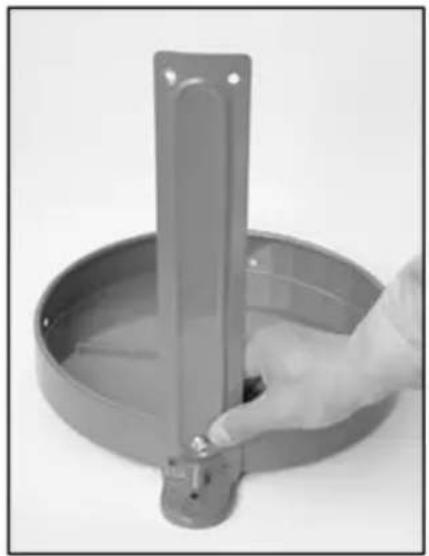

1. Använd ett av stödbenen (4), rikta in de 3 hålen i stödbenet med hålen under sitsförvaringsbasen (5), med hjälp av M6 rundhuvud insexskruv (7) och M6 låsmutter (8). Dra åt skruvarna för hand (låt alla skruvar vara lösa tills färdigmonterad). (Fig. 4)
2. Montera de återstående tre stödbenen (4) till under sitsförvaringsbasen (5) och dra åt för hand. (Fig. 5)

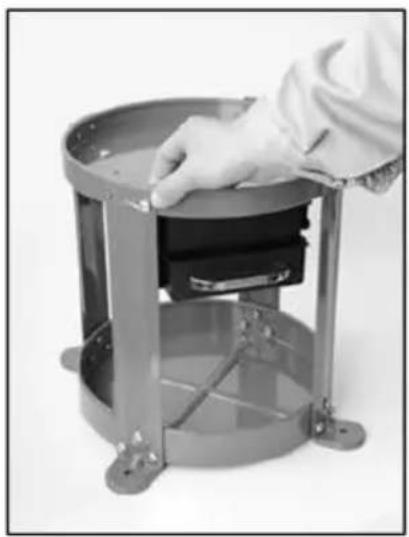

1. Rikta in de 2 hålen i stödbenet med hålen på sittdynans bas som kompletteras i figur 3, med hjälp av M6 rundhuvud insexskruv (7) och M6 låsmutter (8) och dra åt för hand. (Fig. 6)
2. Montera de återstående tre stödbenen (4) till sittdynans bas och dra åt för hand. (Fig. 7)

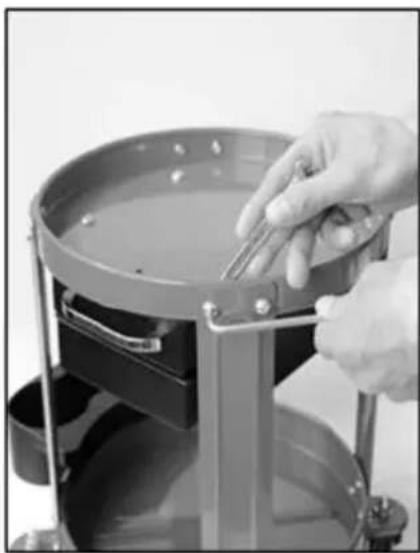

1. Dra åt alla skruvar. (Fig. 8)

1. Sätt in sittdynan (1) i sittdynans bas. (Bild 9)

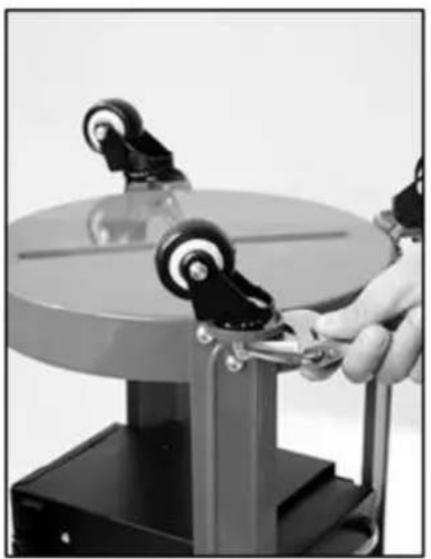

2. Montera länkhjulen med M8 lockmutter (9), fettbricka (10), fjäderbricka (11). Upprepa för alla hjul. (Fig. 11)
3. Placera burkhållaren vid sidan av undersidan av stolsförvaringsbasen. (Fig. 12)

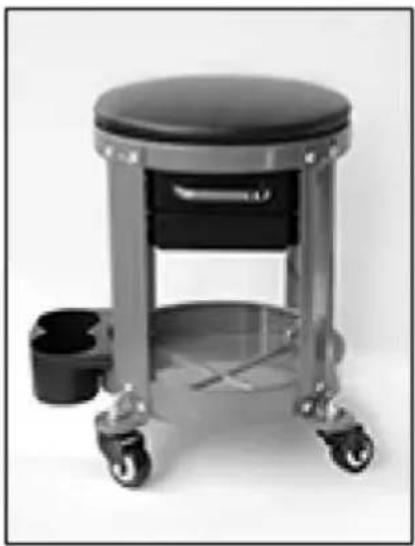

1. Din verkstadssäte är nu redo att användas. Kontrollera regelbundet att alla bultar är åtdragna på din verkstadskrypstol.
