MANUALE UTENTE XF8307 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

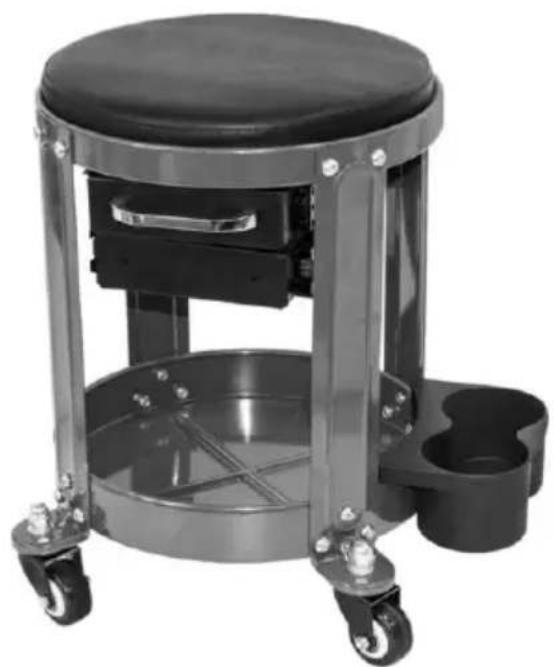

Riparazione sedili

MODELLO: XF8307

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratam quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

Repair Seats

Modello: XF8307

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

SAFETY PRECAUTIONS

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La manca osservanza di questa precauzione può causare gravi lesioni.

Precauzioni di montaggio

• Montare solo secondo queste istruzioni. Un montaggio improprio può comportare pericoli.
  ·Tenere bambini, animali domestici e astanti fuori dall'area durante il montaggio.

Le distrazioni possono farti perdere il controllo degli strumenti, farti ma altri.

·La capacità di peso e le altre capacità del prodotto si applicano correttamente e completamente solo prodotto assemblato. Non utilizzare assemblato in modo incompleto o non corretto.

Usare precauzioni

- Questo prodotto non è un giocattolo. Non permettere ai bambini di g con o vicino a questo articolo e conservare fuori dalla portata dei ba - Utilizzare lo sgabello e gli accessori come previsto e in conformità c queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro svolgere. Utilizzo del L'uso di sgabelli per operazioni diverse da quelle previste potrebbe dare origine a situazioni pericolose.

- Ispezionare prima di ogni utilizzo; non utilizzare se le parti sono alle danneggiate.

·Non superare la capacità di peso di 300 libbre (136 kg).

- NOTA: Fare attenzione al carico dinamico!I bruschi cambiamenti nel cari possono creare brevemente carico eccessivo, che potrebbe causare gual prodotto.

- Conservare l'attrezzatura inutilizzata. Quando non è in uso, questo prodotto deve essere conservato in un luogo asciutto per inibire la ru - Gli avvertimenti, le precauzioni e le istruzioni trattati in questo manua istruzioni possono non coprire tutte le possibili condizioni e situazioni

possono verificarsi. Deve essere compreso da l'operatore che il buon e la cautela sono fattori che non possono essere integrato nel prodoti deve essere fornito dall'operatore.

ATTENZIONE: non stare in piedi sullo sgabello. Possono verificarsi gravi lesioni.

verificarsi .

TECHNICAL PARAMETERS

Modello	XF8307
Carico nominale (libbre)	300
Dimensioni del sedile (mm)	287*70
Dimensioni del prodotto (mm)	Dimensioni: 400*300*420

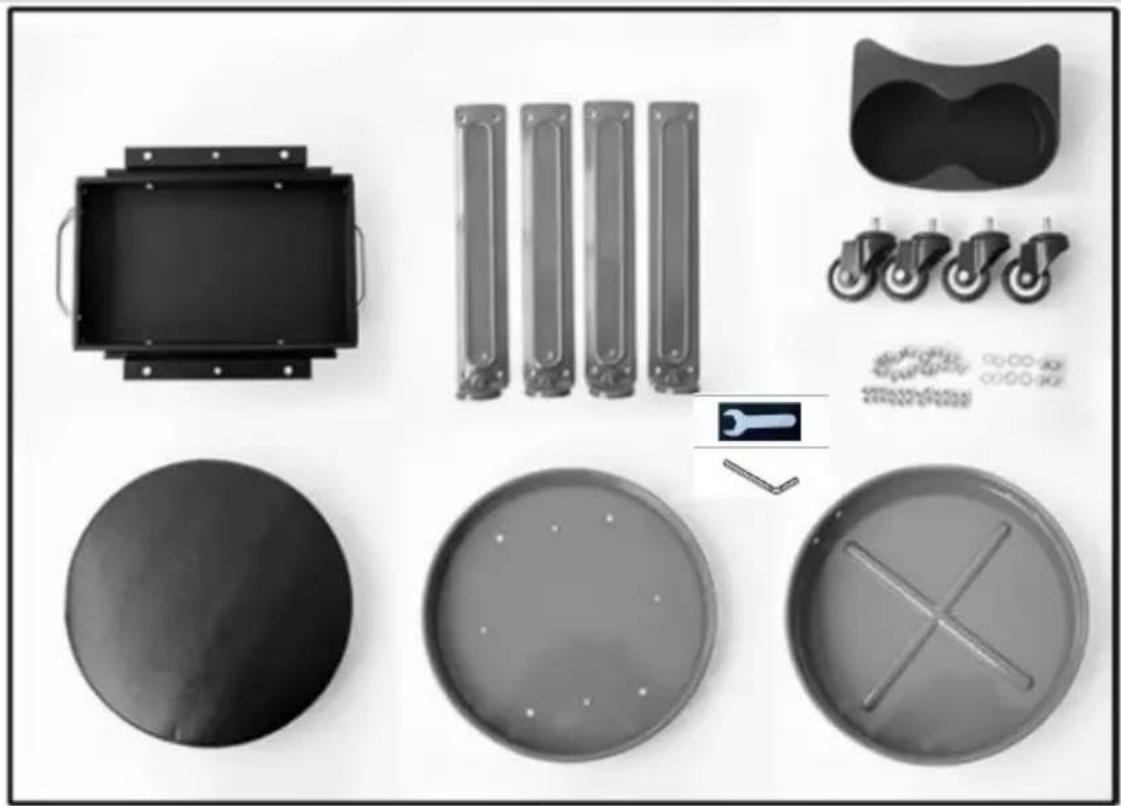

PART LIST

Parte	Descrizione	Quanti tà	Parte	Descrizione	Quantità
1	Posto a sedere cuscir	1	8	Dado di bloccaggio M	24
2	Posto a sedere cuscir base	1	9	Dado cieco M8	4
3	Palla cuscinetto diapositiva cassetti impostato	1	10	Rondella piatta	4
4	Supporto gamba	4	11	Rondella elastica	4
5	Sotto posto a sedere magazzinaggio base	1	12	Castore	4
6	Potere titolare	1	13	Chiavi a forchetta	2
7	Vite M6 a testa tono con esagono interno	24	14	chiave esagonale	2

INSTRUCTION FOR USE

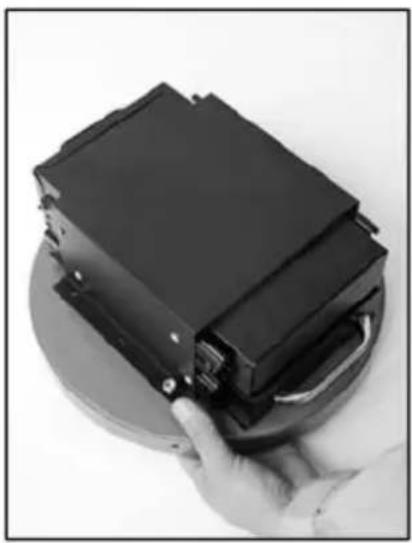

1. Assemblare i cassetti alla base del cuscino del sedile con vite esagonale interna a testa tonda M6 (7) e dado di bloccaggio M6 (8) 3).
2. assemblare le tre viti rimanenti e serrare il tutto. (Fig. 3)

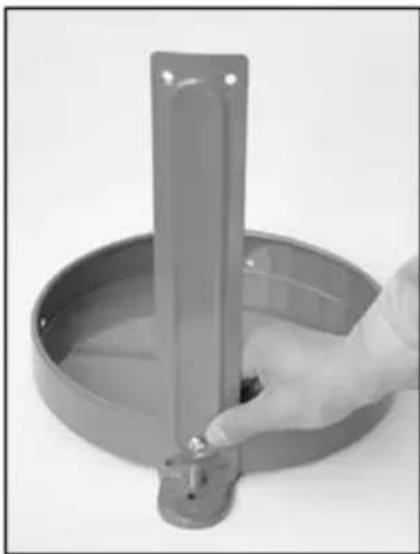

1. Utilizzando uno dei la gamba di supporto (4), allineare i 3 fori ne gamba di supporto con i fori di il Sotto posti a sedere A base di ra utilizzando M6 testa tonda interna vite esagonale (7) e dado di blocca M6 (8). Mano stringere le viti (lasciare tutte le viti allentate finché completamente assemblato). (Fig. 4)
2. Montare le restanti tre gambe di supporto (4) al Sotto base di stoccaggio del sedile (5) e serrare a mano. (Fig. 5)

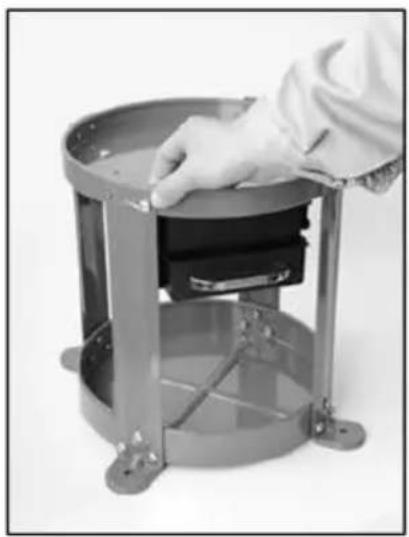

1. Allineare i 2 fori nella gamba di supporto con i fori di la base d del sedile che è completata nella Figura 3.utilizzando la vite esagonali interna a testa tonda M6 (7) e Controdado M6 (8) e serrare a mano 6. Montare le restanti tre gambe di supporto (4) al base del cuscino sedile e stringere a mano. (Fig.7)

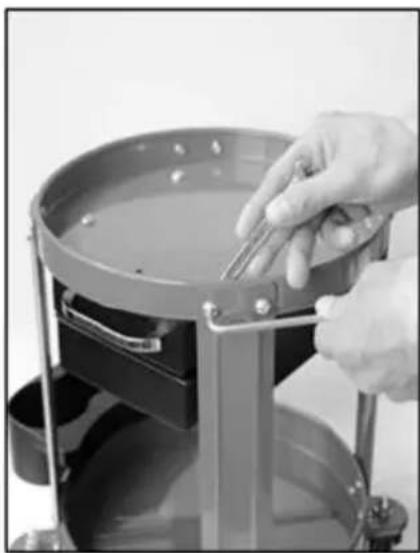

1. Stringere tutte le viti. (Fig. 8)

1. Posizionare il cuscino del sedile (1) nella base del cuscino del se (Fig. 9)

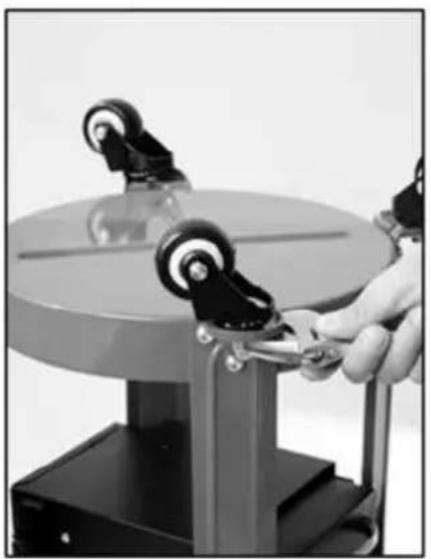

2. Montare le rotelle con il dado cieco M8 (9), la rondella spessa (1 rondella elastica (11). Ripetere per tutte le ruote.(Fig.11)

3. Posizionare il porta lattine sul lato inferiore stivaggio del sedile bas (Fig. 12)

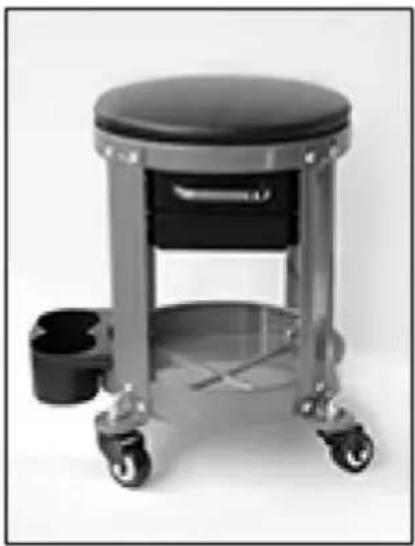

1. Il tuo sedile da officina è ora pronto per l'uso. Controlla periodican che tutti i bulloni siano ben serrati. il tuo seggiolino da officina.
