XF8307 - Reparatursitz Vevor - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG XF8307 Vevor

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

Reparatur Sitze

MODELL: XF8307

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwend stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erz können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abdeckung alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfen sorgfältig wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

VEVOR®

TOUGH TOOLS, HALF PRICE

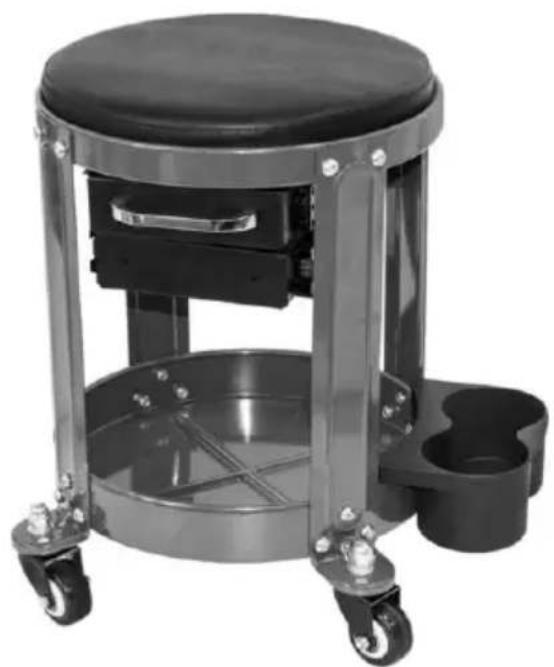

Repair Seats

Modell: XF8307

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SAFETY PRECAUTIONS

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

• Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren verursachen.
• Halten Sie während der Montage Kinder, Haustiere und Zuschauer v Bereich fern.

Durch Ablenkung können Sie die Kontrolle über Werkzeuge verlieren u sich verletzen oder andere.

- Gewichtskapazität und andere Produktfunktionen gelten für richtig und vollständig Nur montiertes Produkt. Nicht verwenden, wenn es unvollständig oder unsachgemäß montiert ist .

Vorsichtsmaßnahmen treffen

- Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit der Nähe dieses Artikels zu spielen. und außerhalb der Reichweite von Kindern aufbewahren.

- Verwenden Sie den Hocker und das Zubehör bestimmungsgemäß und gemäß dieser Anleitung, unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Verwendung des Die Verwendung des Stuhls für andere als die vorgesehenen Anwendungen kann zu Gefahrensituationen führen.

- Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

· Das maximale Gewicht darf 300 Pfund (136 kg) nicht überschreiten.

·HINWEIS:Achten Sie auf dynamische Belastung!Plötzliche

Lastveränderungen können kurzzeitig zu Überlastung, die zu einem Produktausfall führen kann.

- Lagern Sie ungenutzte Geräte. Bei Nichtgebrauch muss das Produkt einem trockenen Ort gelagert werden. um Rost zu verhindern.

• Die in dieser Bedienungsanleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht decken alle möglichen Bedingungen und Situationen ab, die auftreten können. Es verstanden werden von Der Betreiber weist darauf hin, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht sind in diesen Produkt eingebaut, müssen jedoch vom Betreiber bereitgestellt werden.

WARNUNG: Stellen Sie sich nicht auf das Hockerpolster. Es können schwere Verletzungen auftreten. geschehen .

TECHNICAL PARAMETERS

Modell	XF8307
Nennlast (lbs)	300
Sitzgröße (mm)	287*70
Produktgröße (mm)	400*300*420

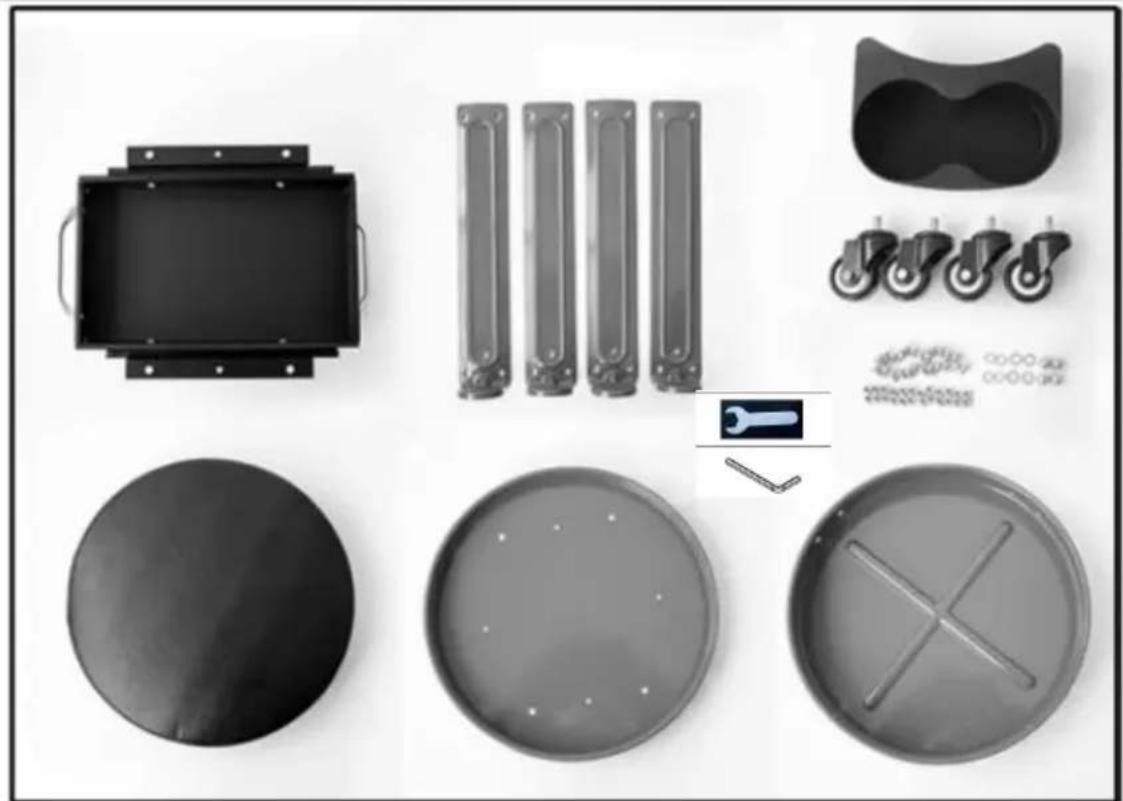

PART LIST

Teil	Beschreibung	Me nge	Teil	Beschreibung	Me nge
1	Sitz Kissen	1	8	M6 Kontermutter	24
2	Sitz Kissen Base	1	9	M8 Hutmutter	4
3	Ball Lager gleiten Schubladen Satz	1	10	Unterlegscheibe	4
4	Unterstützung Bein	4	11	Federscheibe	4
5	Unter Sitz Lagerung Base	1	12	Rolle	4
6	Kann Halter	1	13	Maulschlüssel	2
7	M6 Rundkopf-Innensechsk antschraube	24	14	Inbusschlüssel	2

INSTRUCTION FOR USE

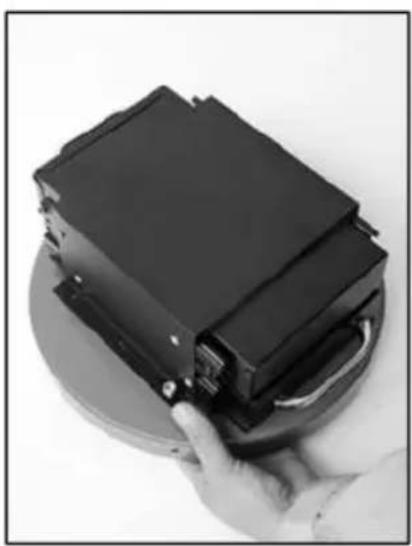

1. Montieren Sie die Schubladen mit der

M6-Rundkopf-Innensechskantschraube (7) und der M6-Sicherungsmutter

(8) (Abb. 3) an der Sitzpolsterbasis .

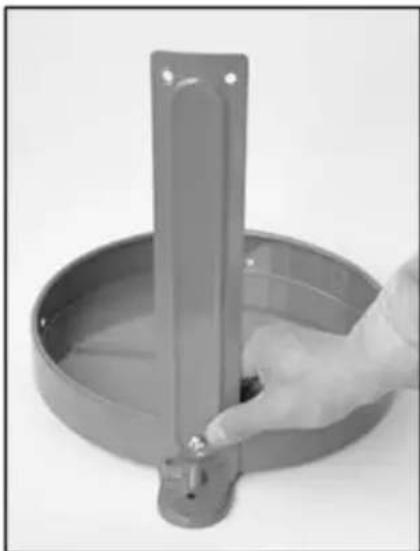

1. Montieren die restlichen drei Schrauben und ziehen Sie alle fest. (3)

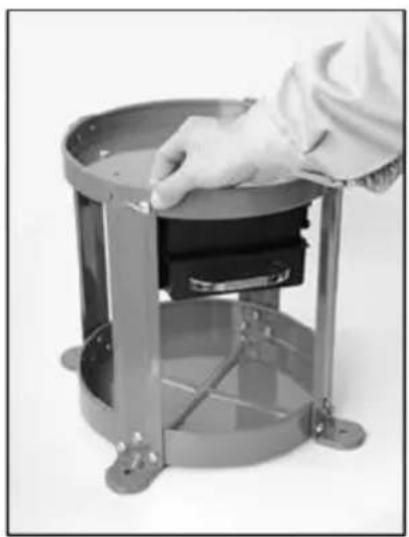

1. Mit einem von des Stützbeins (4), richten Sie die 3 Löcher im St mit den Löchern von das Unter Sitze Zu Wut Basis(5),mit M6 Rundkinnen Sechskantschraube (7) und M6 Kontermutter (8).Hand die Schrauben festziehen (alle Schrauben locker lassen, bis komplett monti (Abb. 4)

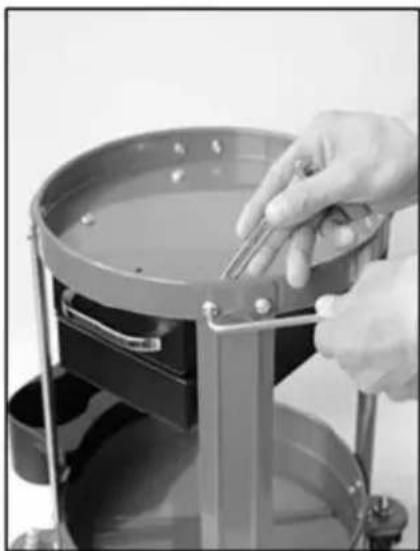

2. Montieren Sie die restlichen drei Stützbeine (4) an die Unter

Sitzablagefläche (5) und handfest anziehen. (Abb. 5)

1. Richten Sie die beiden Löcher im Stützbein mit den Löchern des Sitzpolsterbasis, die in Abbildung 3 fertiggestellt ist, mit der M6 Rundkopf-Innensechskantschraube (7) und M6-Kontermutter (8) und handfest anziehen. (Abb. 6)

2. Montieren Sie die restlichen drei Stützbeine (4) an die Sitzkissenba und handfest anziehen. (Abb. 7).

1. Alle Schrauben festziehen. (Abb. 8)

1. Legen Sie das Sitzkissen (1) in die Sitzkissenbasis. (Abb. 9)

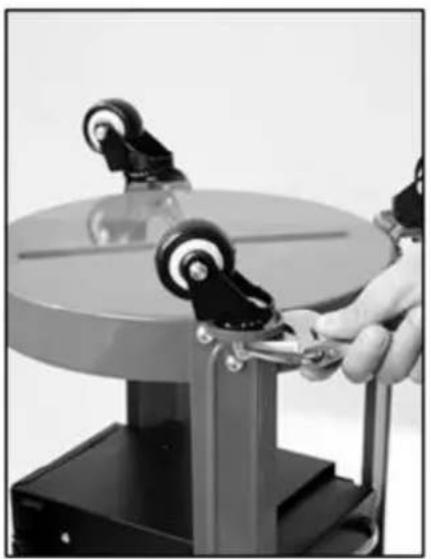

2. Montieren Sie die Rollen mit M8 Hutmutter (9), Unterlegscheibe (10) und Federscheibe (11). Wiederholen Sie für alle Lenkrollen.(Abb.11)

3. Stellen Sie den Dosenhalter seitlich unter Sitzaufbewahrung Basis. (Abb. 12)

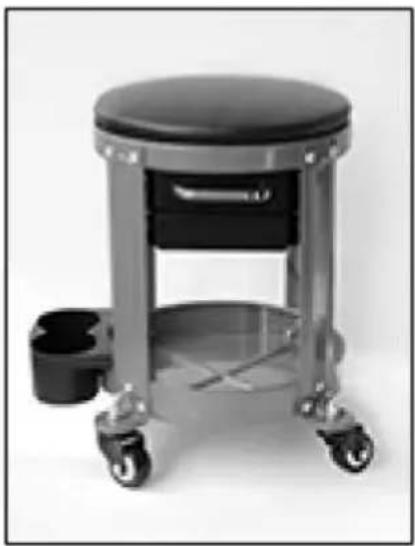

1. Ihr Werkstatt-Rollbrett ist nun einsatzbereit. Überprüfen Sie regelmäßig ob alle Schrauben fest angezogen sind. Ihr Werkstatt-Rollbrett.
