INSTRUKCJA OBSŁUGI XF8307 Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

Naprawa siedzeń

MODEL: XF8307

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie p nas

przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okładka wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność

Połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

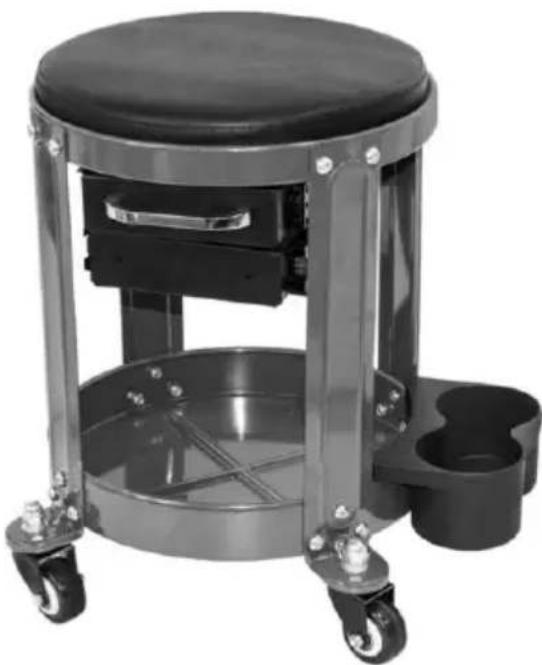

Repair Seats

Model: XF8307

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

SAFETY PRECAUTIONS

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.

Środki ostrożności podczas montażu

- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją.

Nieprawidłowy montaż może stwarzać zagrożenie.

- Podczas montażu nie dopuszczać na teren montażu dzieci, zwierząt domowych ani osób postronnych.

Rozproszenie uwagi może spowodować utratę kontroli nad narzędziami, może skutkować obrażeniami lub inni.

- Nośność i inne możliwości produktu są stosowane prawidłowo i całkow Produkt wyłącznie zmontowany. Nie używać, jeśli został zmontowany niekompletnie lub nieprawidłowo.

Stosuj środki ostrożności

- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani przebywać w jego pobliżu. i przechowywać w miejscu niedostępnym dla dzieci.

- Używaj stołka i akcesoriów zgodnie z przeznaczeniem i niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj wykonywanej pracy. Używanie stołka do czynności innych niż te, do których jest przeznacz może skutkować niebezpieczną sytuacją.

- Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli części s luźne lub uszkodzone.

-Nie przekraczać dopuszczalnego ciężaru 300 funtów (136 kg).

·UWAGA: Należy pamiętać o dynamicznym obciążeniu! Nagłe zmiany obciążenia mogą chwilowo powodować nadmierne obciążenie, które moż spowodować uszkodzenie produktu.

- Przechowuj nieużywany sprzęt. Gdy produkt nie jest używany, należy przechowywać w suchym miejscu. w celu zapobiegania powstawaniu rd

Ostrzeżenia, uwagi i instrukcje omówione w niniejszej instrukcji obsługi mogą nie obejmować wszystkie możliwe warunki i sytuacje, które mogą wystąpić. Musi być zrozumiałe dla operator, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudowane w ten produkt, muszą zostać dostarczone przez operatora.

OSTRZEŻENIE: Nie stawaj na podkładce pod stołek. Może to spowodować poważne obrażenia. zdarzać się .

TECHNICAL PARAMETERS

Model	XF8307
Nośność znamionowa (funty)	300
Rozmiar siedziska (mm)	287*70
Rozmiar produktu (mm)	400*300*420

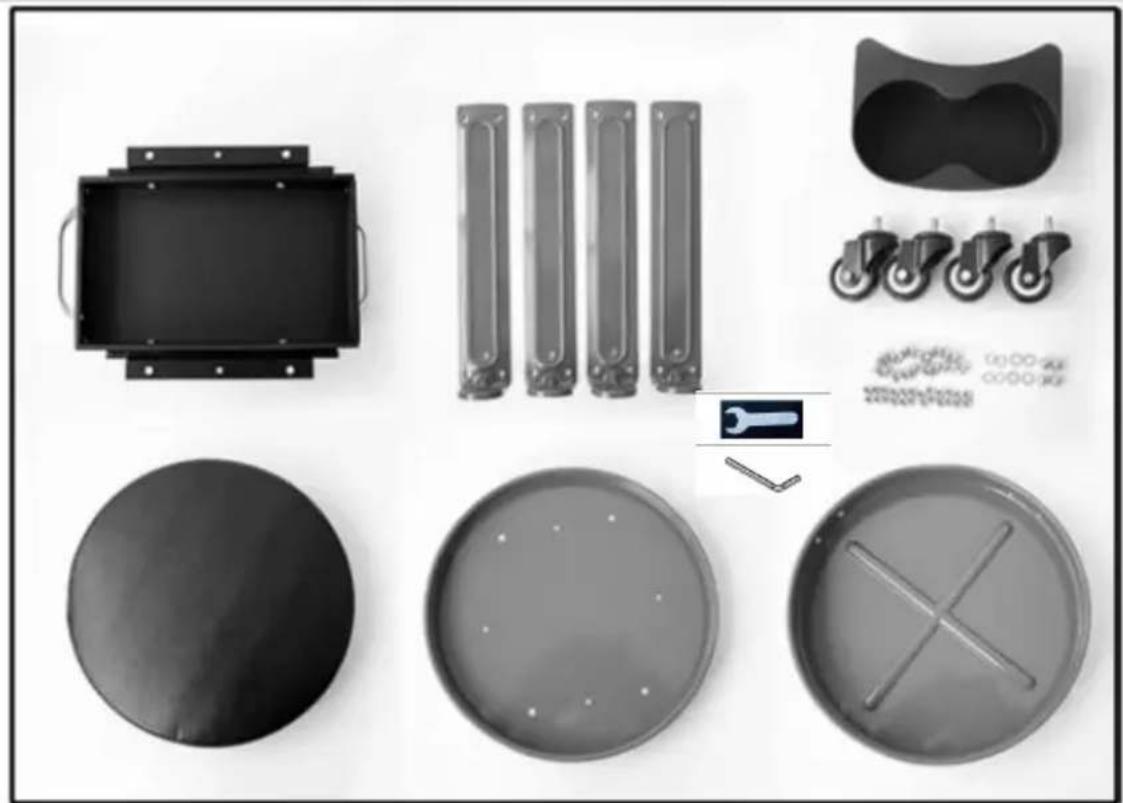

PART LIST

Część	Opis	Ilość	Część	Opis	Ilość
1	Siedziba poduszka	1	8	Nakrętkazabezpieczająca M6	24
2	Siedziba poduszka opierać	1	9	Nakrętka kołpakowa M8	4
3	Piłka łożysko slajd kalesony ustawić	1	10	Podkładka płaska	4
4	Wsparcie noga	4	11	Podkładka sprężysta	4
5	Pod siedziba składowanie opierać	1	12	Rolka	4
6	Móc uchwyt	1	13	Klucze płaskie	2
7	Śruba z łbem okrągłyr wewnętrznym sześciokątem M6	24	14	klucz imbusowy	2

INSTRUCTION FOR USE

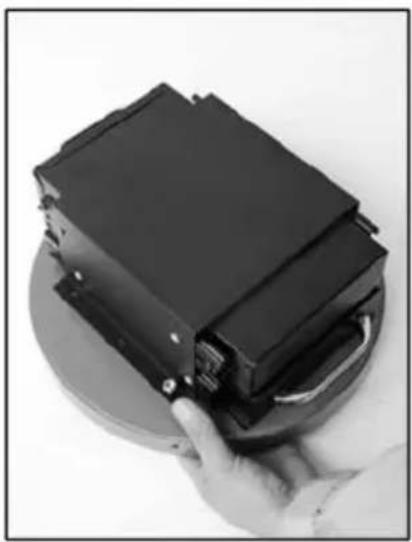

1. Zamontuj szuflady do podstawy poduszki siedziska za pomocą śruby imbusowej M6 (7) i nakrętki zabezpieczającej M6 (8) (rys. 3).
2. Gromadzić się pozostałe trzy śruby i dokręć je. ( Rys. 3)

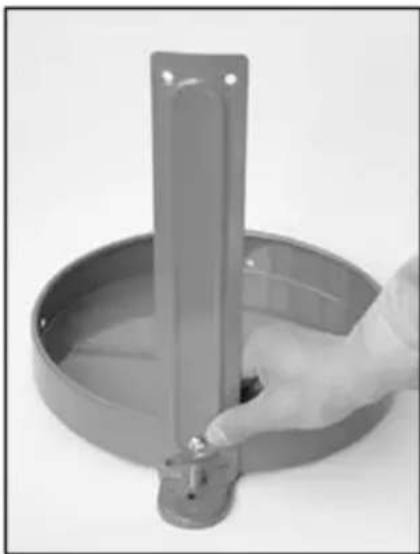

1. Korzystając z jednego z nogę podporową (4), wyrównaj 3 otwory w nodze podporowej z otworami Pod miejsca Do podstawa wściekłości (5) używając M6 okrągła głowica wewnętrzna śruba sześciokątna (7) i nakrętka zabezpieczająca M6 (8). Ręka dokręć śruby (pozostaw wszystki śruby poluzowane do momentu (całkowicie zmontowany). (Rys. 4)
2. Zamontuj pozostałe trzy nogi podporowe (4) do Pod podstawę scho siedziska (5) i dokręć ręcznie. (Rys. 5)

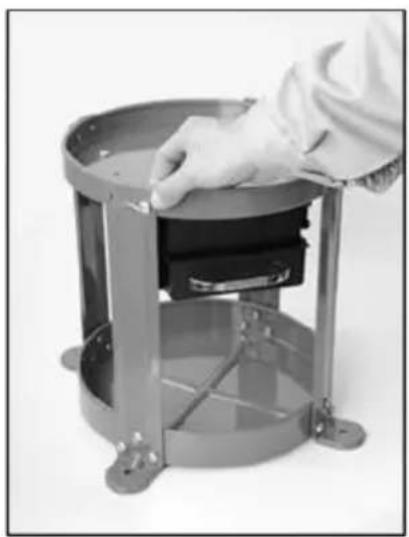

1. Wyrównaj 2 otwory w nodze podporowej z otworami w podstawa poduszki siedziska, którą wykonano na rysunku 3, przy użyciu śruby Młbem okrągłym i wewnętrznym sześciokątem (7) i Nakrętkę zabezpieczającą M6 (8) dokręcić ręcznie. (Rys. 6)

2. Zamontuj pozostałe trzy nogi podporowe (4) do podstawę poduszki siedziska i dokręć ręcznie. (Rys.7)

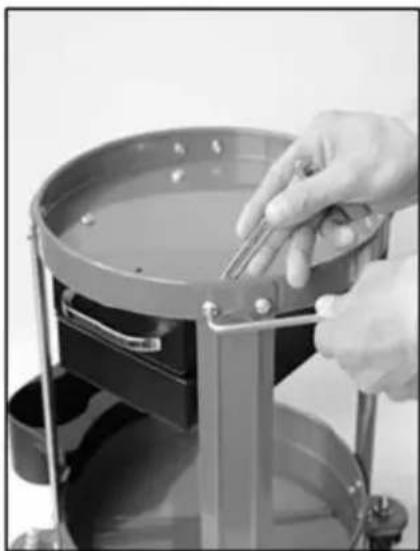

1. Dokręć wszystkie śruby. (Rys. 8)

1. Umieść poduszkę siedziska (1) w podstawie poduszki siedziska. (Ry 9)

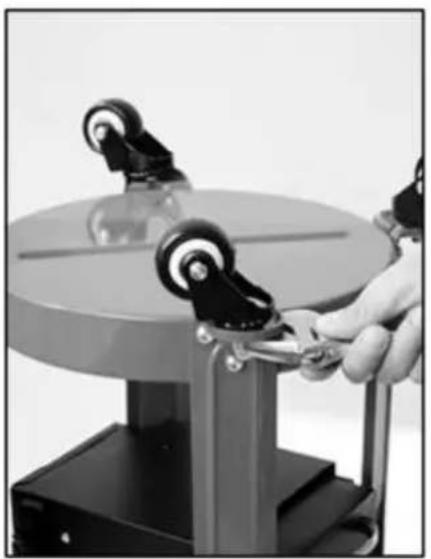

2. Złóż kółka za pomocą nakrętki kołpakowej M8 (9), podkładki grubej podkładki sprężystej (11). Powtórz dla wszystkich kółek.(Rys.11)

3. Umieść uchwyt na puszkę z boku pod spodem schowek na siedze podstawa. (Ryc. 12)

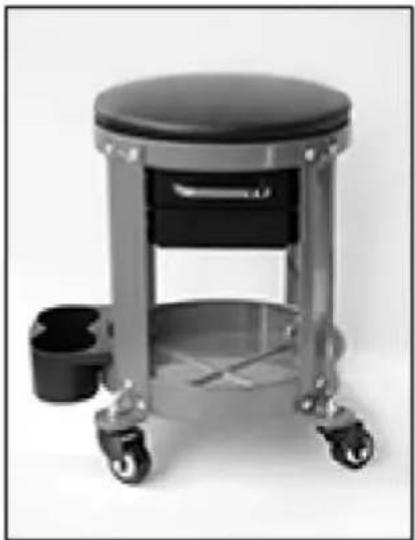

1. Twój warsztatowy fotel leżanki jest teraz gotowy do użycia. Okresów sprawdzaj, czy wszystkie śruby są dobrze dokręcone. Twoje siedzisko warsztatowe.
