Producttype	Transportwagen
Merk	Vevor
Model	VV49
Afmetingen	115 x 78 x 120,5 cm
Maximale draagkracht	181 kg
Aantal te vervoeren stoelen	14
Aantal te vervoeren tafels	5
Framemateriaal	Staal
Wieltjes	4 vergrendelbare wieltjes
Meegeleverde accessoires	Steeksleutel, inbussleutel, zeskantige dop sleutel, 2 riemen
Hoofdfuncties	Vervoer van tafels en stoelen, demonteerbaar
Montagevoorzorgsmaatregelen	Draag een veiligheidsbril en stevige werkhandschoenen; monteren op een vlakke en schone ondergrond
Onderhoud en reiniging	Veeg het oppervlak af met een vochtige doek (niet nat) of een schone, pluisvrije katoenen doek
Veiligheid	Overschrijd de aangegeven belasting niet; gebruik op een vlakke, egale en harde ondergrond; controleer de aandraaimomenten van de schroeven voor gebruik; ga niet zitten of staan op het product
Technische ondersteuning en garantie	www.vevor.com/support
Importeur (Australië)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importeur (Verenigde Staten)	Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
CE-vertegenwoordiger	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt am Main
UK-vertegenwoordiger	YH CONSULTING LIMITED

Veelgestelde vragen - VV49 Vevor

Hoe monteer ik de Vevor VV49 transportwagen?

Volg de stappen in de handleiding: begin met het bevestigen van het onderframe met de ronde buis naar boven, installeer de onderbuizen volgens de maat van de tafel, monteer vervolgens de wielen op de linker en rechter wielframes. Onderscheid de achterste staande paal van de centrale, installeer de stoelophangbalk, daarna de bovenste rails. Gebruik de meegeleverde gereedschappen: steek sleutel, inbussleutel en zeskantige dop sleutel. Draai alle schroeven aan met het aanbevolen koppel.

Wat is het maximale draagvermogen van de VV49 transportwagen?

Het maximale draagvermogen is 181 kg. Deze belasting geldt alleen als de wagen correct is gemonteerd en gebruikt wordt op een vlakke en harde ondergrond. Overschrijd deze limiet nooit.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en werkhandschoenen tijdens de montage. Gebruik de wagen alleen op een vlakke, egale en harde ondergrond. Ga niet zitten of staan op het product. Inspecteer de onderdelen voor elk gebruik en gebruik hem niet als schroeven los zitten. Let op dynamische belastingen: een plotselinge beweging kan tijdelijke overbelasting veroorzaken.

Hoe onderhoud ik de wagen?

Voor reiniging, veeg het oppervlak af met een vochtige doek (niet nat) of een schone, pluisvrije katoenen doek. Controleer regelmatig de aandraaimomenten van de schroeven, vooral na langdurig gebruik. Berg de wagen op in een droge ruimte.

Kan ik andere voorwerpen dan stoelen en tafels vervoeren?

Ja, de wagen kan andere voorwerpen vervoeren binnen de draagkrachtlimiet. Hij is echter voornamelijk ontworpen voor tafels en stoelen. Zorg ervoor dat de voorwerpen goed verdeeld zijn en niet buiten de afmetingen van het plateau (115 x 78 cm) vallen.

Hoe vergrendel ik de wielen?

De wielen zijn voorzien van een vergrendelingsmechanisme. Om ze te blokkeren, drukt u op het pedaal of de hendel op elk wiel. Om te ontgrendelen, tilt u de hendel op. Zorg dat alle wielen zijn vergrendeld voordat u de wagen belaadt.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de klantenservice via www.vevor.com/support. Houd uw bestelnummer en het model VV49 bij de hand. De klantenservice kan u de benodigde vervangende onderdelen leveren.

Is de wagen opvouwbaar?

Nee, de VV49 wagen is niet opvouwbaar. Hij wordt gedemonteerd in verschillende onderdelen voor transport of opslag, maar vereist volledige montage voor gebruik. Montage-instructies staan in de handleiding.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij de fabrikant. Ga naar www.vevor.com/support en vermeld het model VV49. U kunt ook contact opnemen met de importeurs in de handleiding: Australië (SIHAO PTY LTD), Verenigde Staten (Sanven Technology Ltd), Europa (E-CrossStu GmbH) of VK (YH CONSULTING LIMITED).

Hoe neem ik contact op met technische ondersteuning?

Voor technische ondersteuning of vragen over de garantie, bezoek www.vevor.com/support. Daar vindt u een contactformulier, veelgestelde vragen en de mogelijkheid om handleidingen te downloaden. Bewaar uw aankoopbewijs om de elektronische garantie te activeren.

GEBRUIKSAANWIJZING VV49 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

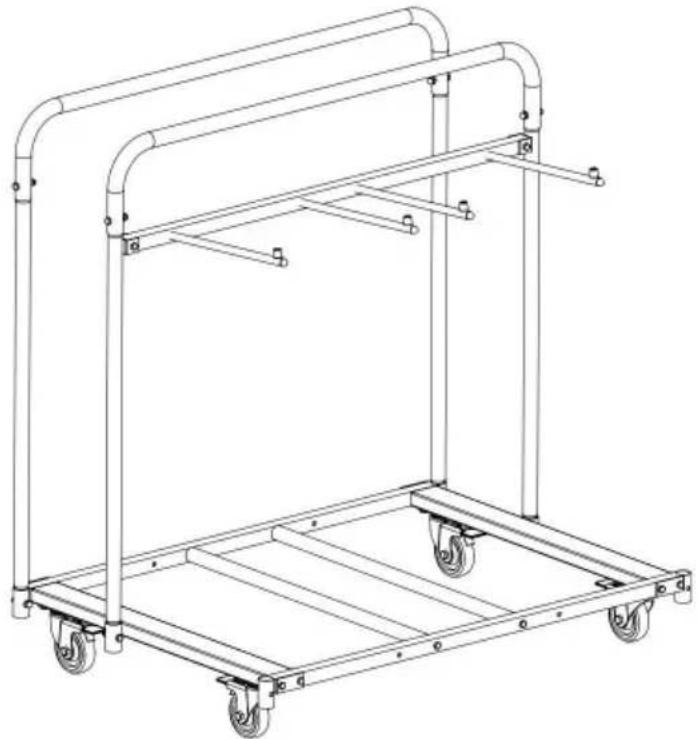

STOELENWAGEN

Bedankt voor de aankoop van een van onze producten. Lees de montage-instructies zorgvuldig door voordat u ze installeert.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

PRODUCTPARAMETERS

Model	ProductGrootte/cm	Maximaal aantaldragend	accessoire
VV49 115x78x120,5		5 stuks tafel + 14 stuksstoelen(Maximaal: 181 kg)	Enkelvoudige steeksleutel x 1stInbussleutel x1Inbussleutel x 1stRiem x 2

WAARSCHUWING:

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

MONTAGEVOORZORGSMAATREGELEN

1. Assembleer volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een veiligheidsbril en stevige werkhandschoenen.
3. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.
4. Het draagvermogen en andere producteigenschappen gelden alleen voor een volledig en correct gemonteerd product.
5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
6. Houd omstanders uit de buurt tijdens de montage.
7. De plaat weegt veel. Let bij de installatie goed op dat u de plaat niet beschadigt.
   Schakel indien nodig iemand in die u kan helpen met de installatie.

1. Dit product is geen speelgoed. Laat kinderen niet met dit item spelen of in de buurt ervan komen.
2. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.
3. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.
4. Alleen gebruiken op vlakke, vlakke en harde oppervlakken.
5. Overschrijd de vermelde gewichtscapaciteit niet. Draai alle knoppen stevig vast voordat u de belasting aanbrengt. Wees u bewust van dynamische belasting! De plotselinge belastingbeweging kan kortstondig een overmatige belasting creëren, waardoor het product defect raakt.
6. Wanneer de zware last gedurende een lange tijd wordt verplaatst, is het noodzakelijk om te controleren of de schroef los zit om te voorkomen dat de behuizing gaat schudden tijdens de verplaatsing.

BEWAAR DEZE INSTRUCTIES

Exploded Tekening

NEE.	Beschrijving	Hoeveelheid
A	Zwenkwelframe Links	1
B	Zwenkwelframe Rechts	1
C	Onderste frame	2
D	Onderste buis	2
En	Bovenste rail	2
F	Achterste rechtopstaande paal	2
	Middenstaander paal	2
	Stoelhangerstang	1
	Stoelhanger	4
ghjk	Knop	4
In	Vergrendelbare zwenkwielen	4
T0	Zeskantschroef (M8*16)	16
T1	Zeskantschroef (M8*35) met moer	8
T2	Zeskantschroef (M8*45)	12
	Zeskantschroef (M8*45) met moer	2
T3	Inbusschroef (M8*16)	4
Hulpmiddelen	Steeksleutel 18mm	1
	Sleutelbuissleutel	1
	Inbussleutel	1

MONTAGESTAPPEN

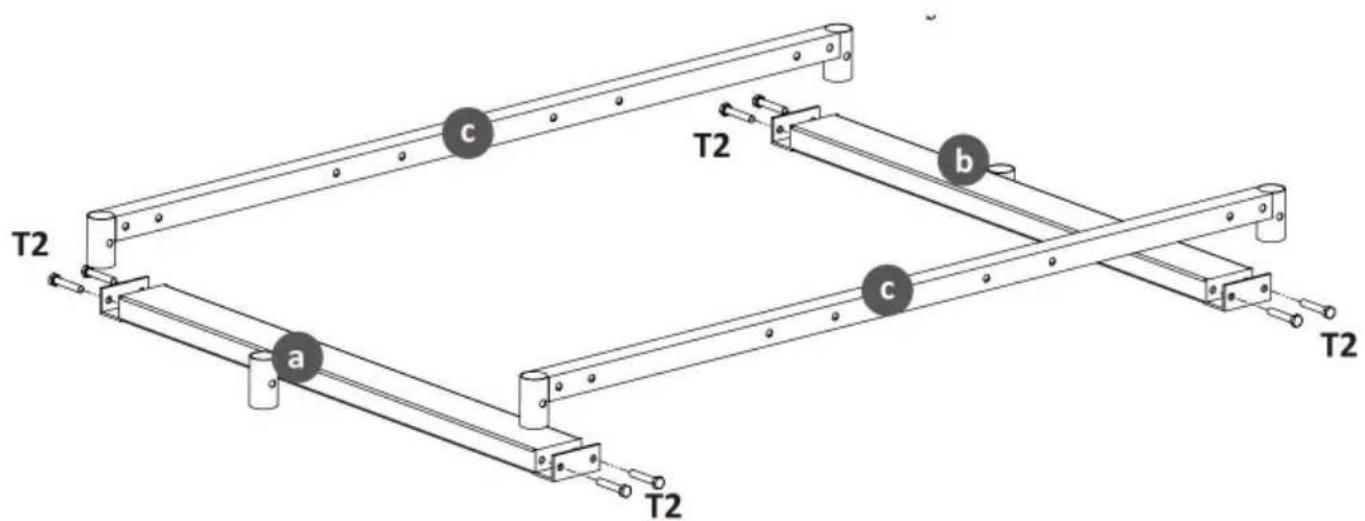

STAP 1:

Let op: Het onderste frame (c) moet aan beide uiteinden een ronde buis hebben, met de platte kant naar boven.

STAP 2:

Let op: Er zijn vier locaties voor de onderste buis(d). Kies de juiste positie op basis van de grootte van de tafel.

STAP 3:

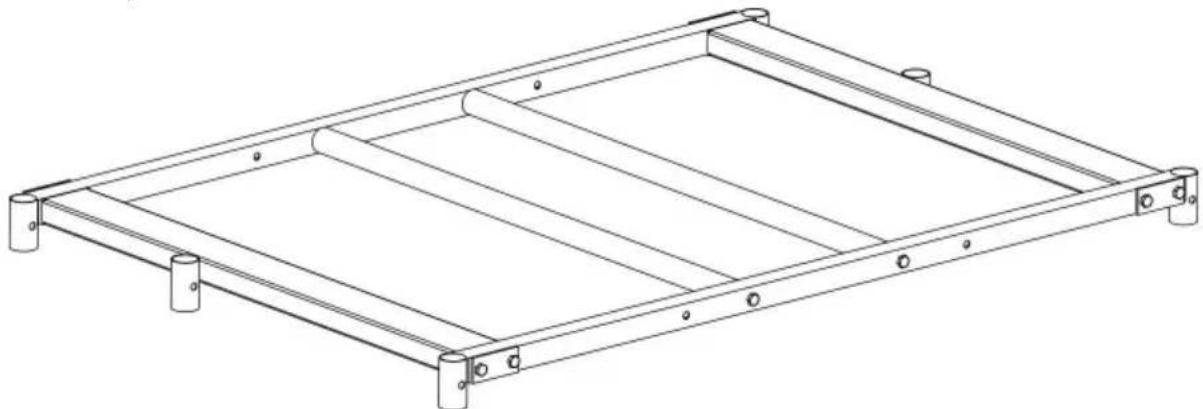

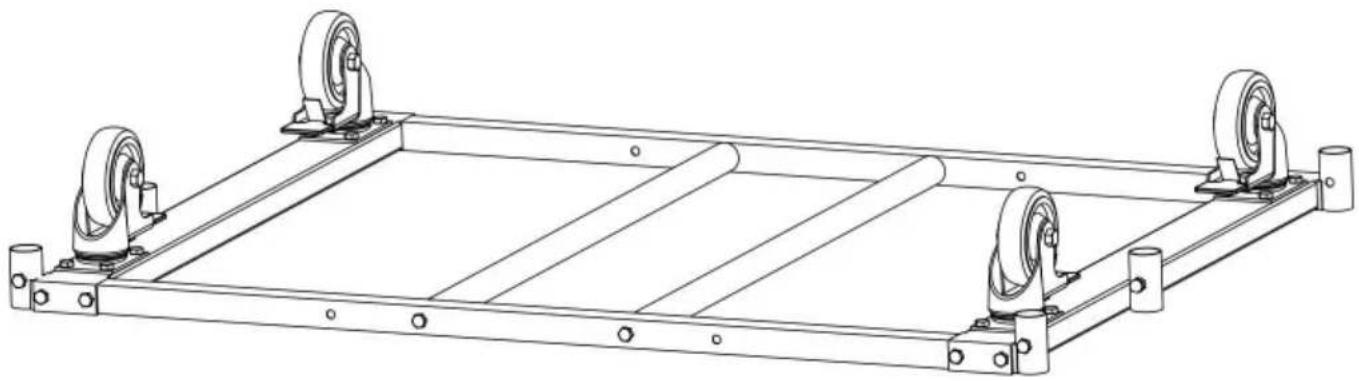

Na stap 2 zou het er zo uit moeten zien.

Draai nu deze constructie ondersteboven en monteer vervolgens het vergrendelbare zwenkwiel (w) aan het zwenkwielframe links (a) en het zwenkwielframe rechts (b) met een zeskantschroef (T0).

Draai de constructie om nadat de wieltjes zijn gemonteerd.

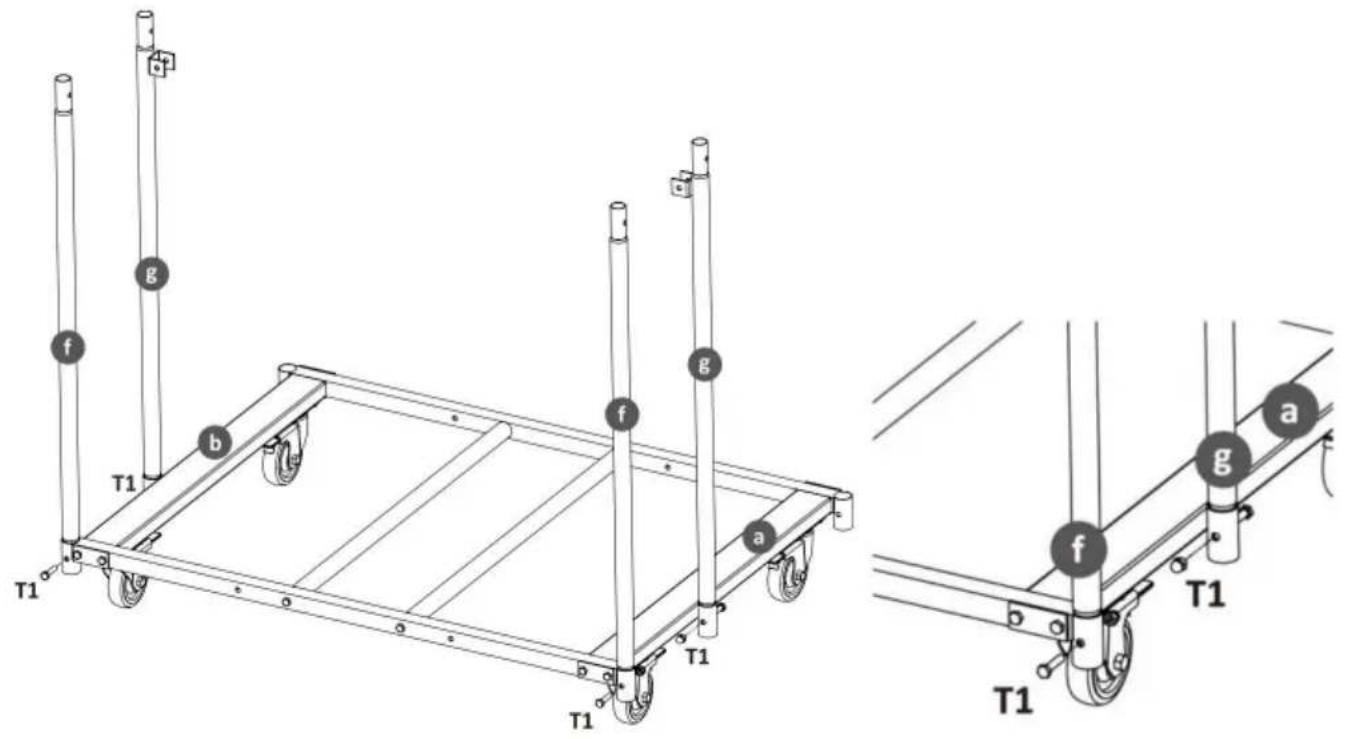

Let op: Maak onderscheid tussen de achterste staander (f) en de middelste staander (g).

Bevestig de stoelophangstang (g) aan de middelste staande paal (g) met een schroef (T2) en een moer aan elke kant.

Let op: Installeer eerst de stoelophangstang (g) voordat u doorgaat naar de volgende stap.

STAP 6:

Bevestig de bovenste rails (e) aan de staande paal (g&f) met een schroef (T1) en een moer.

STAP 7:

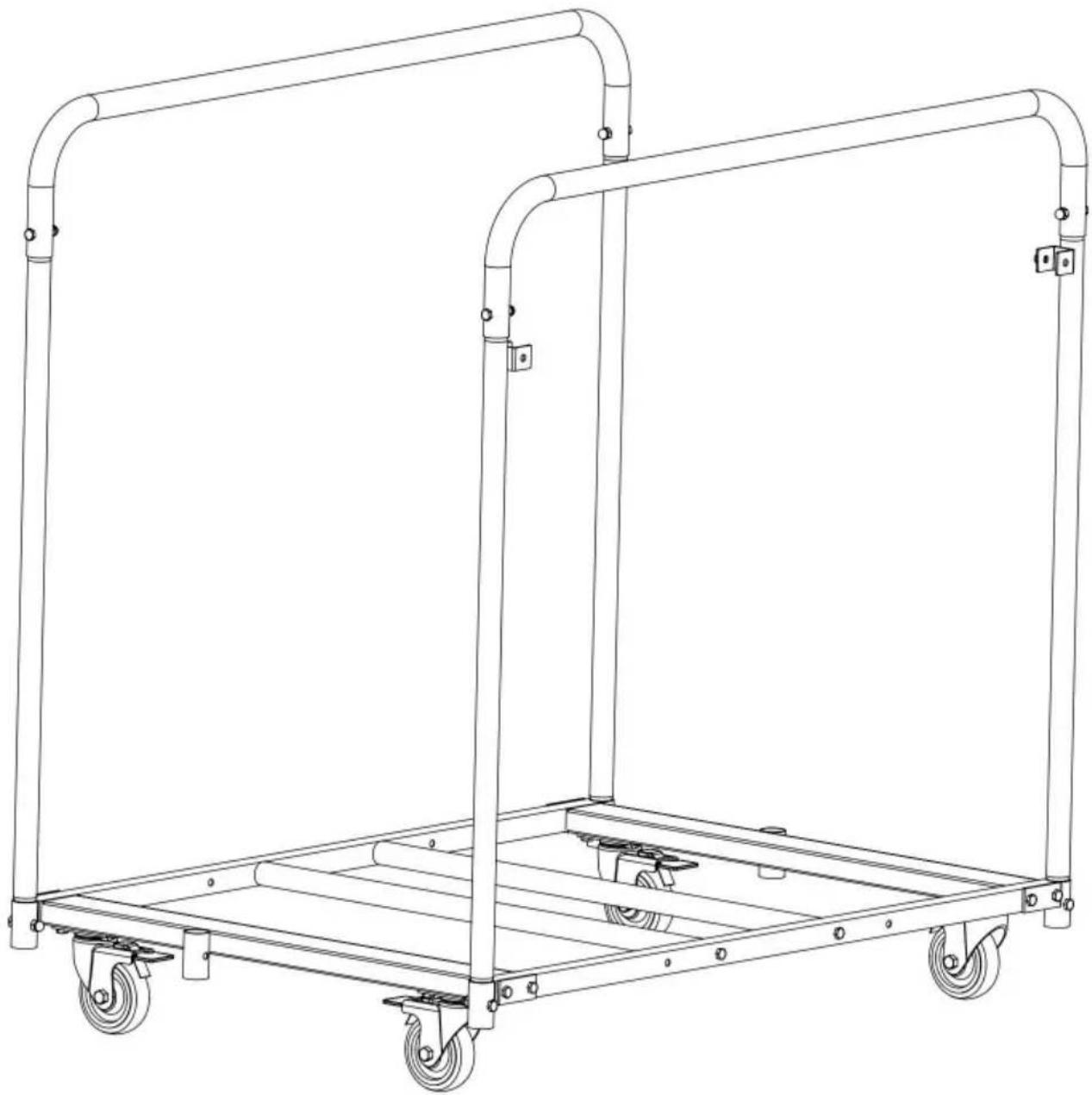

STAP 8:

Verwijder de stoelophangstang (h) en monteer de middelste staander (g) aan de buitenste onderste framebuis; de kar kan worden gebruikt voor het verplaatsen van tafels en dozen

- Voor het reinigen veegt u het oppervlak af met een vochtige (geen natte) doek of droogt u het af met een schone, pluisvrije katoenen doek.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu,

Shanghai 200000 CN.
