VV49 - Wózek transportowy Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Wózek transportowy
Marka	Vevor
Model	VV49
Wymiary	115 x 78 x 120,5 cm
Maksymalna nośność	181 kg
Liczba przewożonych krzeseł	14
Liczba przewożonych stołów	5
Materiał ramy	Stal
Kółka	4 kółka z blokadą
Dostarczone akcesoria	Prosty klucz widełkowy, klucz nasadowy sześciokątny, klucz imbusowy, 2 pasy
Główne funkcje	Transport stołów i krzeseł, demontowalny
Środki ostrożności podczas montażu	Nosić okulary ochronne i wytrzymałe rękawice robocze; montować na płaskiej i czystej powierzchni
Konserwacja i czyszczenie	Wycierać powierzchnię wilgotną ściereczką (nie mokrą) lub czystą bawełnianą ściereczką bez strzępienia
Bezpieczeństwo	Nie przekraczać podanego obciążenia; używać na płaskiej, równej i twardej powierzchni; przed użyciem sprawdzić dokręcenie śrub; nie siadać ani nie stać na produkcie
Pomoc techniczna i gwarancja	www.vevor.com/support
Importer (Australia)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importer (Stany Zjednoczone)	Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Przedstawiciel CE	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt nad Menem
Przedstawiciel UK	YH CONSULTING LIMITED

Często zadawane pytania - VV49 Vevor

Jak złożyć wózek Vevor VV49?

Postępuj zgodnie z instrukcjami w podręczniku: zacznij od zamocowania dolnej ramy rurką okrągłą skierowaną do góry, zamontuj dolne rury zgodnie z rozmiarem stołu, a następnie zamontuj kółka na lewej i prawej ramie kółka. Rozróżnij tylny słup pionowy od środkowego, zamontuj drążek do zawieszania krzeseł, a następnie górne szyny. Użyj dostarczonych narzędzi: klucza widełkowego, klucza nasadowego sześciokątnego i klucza imbusowego. Dokręć wszystkie śruby zalecanym momentem.

Jaka jest maksymalna nośność wózka VV49?

Maksymalna nośność wynosi 181 kg. Obciążenie to obowiązuje tylko wtedy, gdy wózek jest prawidłowo złożony i używany na płaskiej i twardej powierzchni. Nigdy nie przekraczaj tego limitu.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne i rękawice robocze podczas montażu. Używaj wózka tylko na płaskiej, równej i twardej powierzchni. Nie siadaj ani nie stawaj na produkcie. Sprawdzaj części przed każdym użyciem i nie używaj, jeśli śruby są poluzowane. Uwaga na obciążenia dynamiczne: gwałtowny ruch może spowodować chwilowe przeciążenie.

Jak konserwować wózek?

Do czyszczenia wycieraj powierzchnię wilgotną ściereczką (nie mokrą) lub czystą bawełnianą ściereczką bez strzępienia. Regularnie sprawdzaj dokręcenie śrub, zwłaszcza po dłuższym użytkowaniu. Przechowuj wózek w suchym miejscu.

Czy mogę przewozić inne przedmioty niż krzesła i stoły?

Tak, wózek może przewozić inne przedmioty w granicach nośności. Jest jednak przeznaczony głównie do stołów i krzeseł. Upewnij się, że przedmioty są równomiernie rozłożone i nie przekraczają wymiarów platformy (115 x 78 cm).

Jak zablokować kółka?

Kółka są wyposażone w mechanizm blokady. Aby je zablokować, naciśnij pedał lub dźwignię na każdym kółku. Aby odblokować, podnieś dźwignię. Upewnij się, że wszystkie kółka są zablokowane przed załadowaniem wózka.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z obsługą klienta za pośrednictwem www.vevor.com/support. Przygotuj numer zamówienia i model VV49. Serwis posprzedażowy dostarczy niezbędne części zamienne.

Czy wózek jest składany?

Nie, wózek VV49 nie jest składany. Można go zdemontować na kilka elementów do transportu lub przechowywania, ale wymaga pełnego montażu przed użyciem. Instrukcje montażu znajdują się w podręczniku.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne u producenta. Odwiedź www.vevor.com/support i podaj model VV49. Możesz również skontaktować się z importerami wymienionymi w podręczniku: Australia (SIHAO PTY LTD), Stany Zjednoczone (Sanven Technology Ltd), Europa (E-CrossStu GmbH) lub Wielka Brytania (YH CONSULTING LIMITED).

Jak skontaktować się z pomocą techniczną?

W przypadku pomocy technicznej lub pytań dotyczących gwarancji odwiedź www.vevor.com/support. Znajdziesz tam formularz kontaktowy, FAQ oraz możliwość pobrania podręczników. Zachowaj dowód zakupu, aby aktywować gwarancję elektroniczną.

INSTRUKCJA OBSŁUGI VV49 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

INSTRUKCJA OBSŁUGI WÓZKA KRZESEŁ

Model: VV49

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

WÓZEK NA KRZESŁA

Dziękujemy za zakup jednego z naszych produktów. Przed instalacją prosimy o uważne przeczytanie instrukcji montażu.

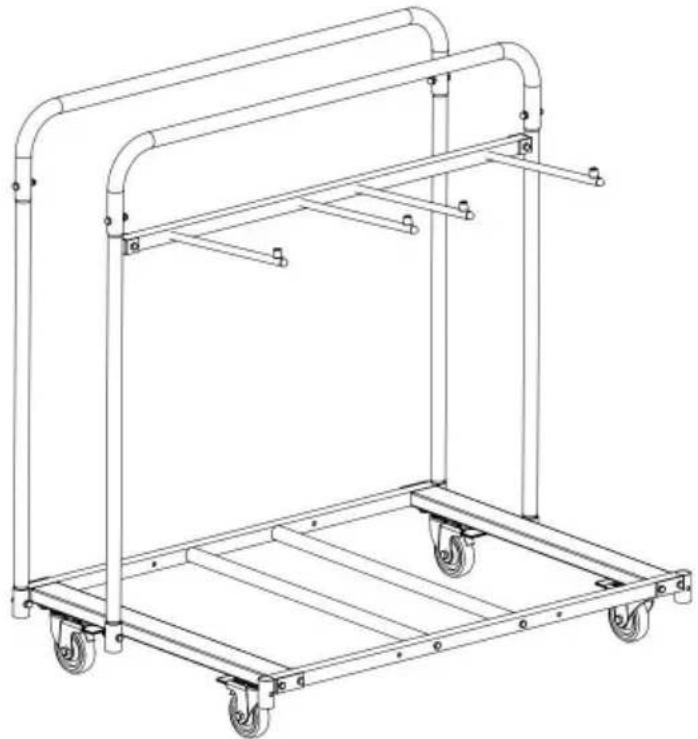

Model:VV49 (Zdjęcie w celach informacyjnych)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

PARAMETRY PRODUKTU

Model	ProduktRozmiar/cm	Maksymalna liczba noszenie	akcesorium
Wymiary:	115x78x120,5	5 szt. stołów + 14 szt. krzesel(Maks.: 181 kg)	Klucz płaski jednostronny x 1 szt.Klucz nasadowy sześciokątny x1Klucz sześciokątny x 1 szt.Pasek x 2

OSTRZEŻENIE:

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie jej może skutkować poważnymi obrażeniami.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i solidne rękawice robocze.
3. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
4. Podane parametry dotyczące nośności i innych parametrów produktu odnoszą się wyłącznie do produktu w całości i prawidłowo zmontowanego.
5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
6. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
7. Płyta jest ciężka; należy zwrócić uwagę na jej montaż, aby jej nie uszkodzić. W razie potrzeby należy poprosić kogoś o pomoc w montażu.

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE: ABY UNIKNAĆ POWAŻNYCH OBRAŻEŃ I ŚMIERCI

NAPIWKI:

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani zbliżać się do niego.

2. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.

3. Przed każdym użyciem sprawdź. Nie używaj, jeśli części sa luźne lub uszkodzone.

4. Stosować wyłącznie na płaskich, równych i twardych powierzchniach.

5. Nie przekraczaj podanego udźwigu. Przed zastosowaniem obciążenia dokręć mocno wszystkie pokrętła. Uważaj na obciążenie dynamiczne! Nagły ruch obciążenia może na krótko spowodować nadmierne obciążenie, powodując awarię produktu.

6. Gdy ciężki ładunek porusza się przez długi czas, należy sprawdzić, czy śruba nie jest poluzowana, aby uniknąć drqań nadwozia podczas ruchu.

ZAPISZ TE INSTRUKCJE

Rysunek wybuchowy

NIE.	Opis	Ilość
A	Rama kółka lewa	1
B	Rama kółka prawa	1
C	Dolna rama	2
D	Rura dolna	2
I	Szyna górna	2
F	Tylny stupek pionowy	2
	Słupek środkowy pionowy	2
	Wieszak na krzesło	1
	Wieszak na krzesło	4
ghjk	Pokrętło	4
w	Blokada kółka	4
T0	Śruba sześciokątna (M8*16)	16
T1	Śruba sześciokątna (M8*35) z nakrętką	8
T2 12	Śruba sześciokątna (M8*45)
	Śruba sześciokątna (M8*45) z nakrętką	2
T3	Śruba z łbem gniazdowym (M8*16)	4
Narzędzia	Klucz płaski 18mm	1
	Klucz rurkowy	1
	Klucz imbusowy	1

KROKI MONTAŻU

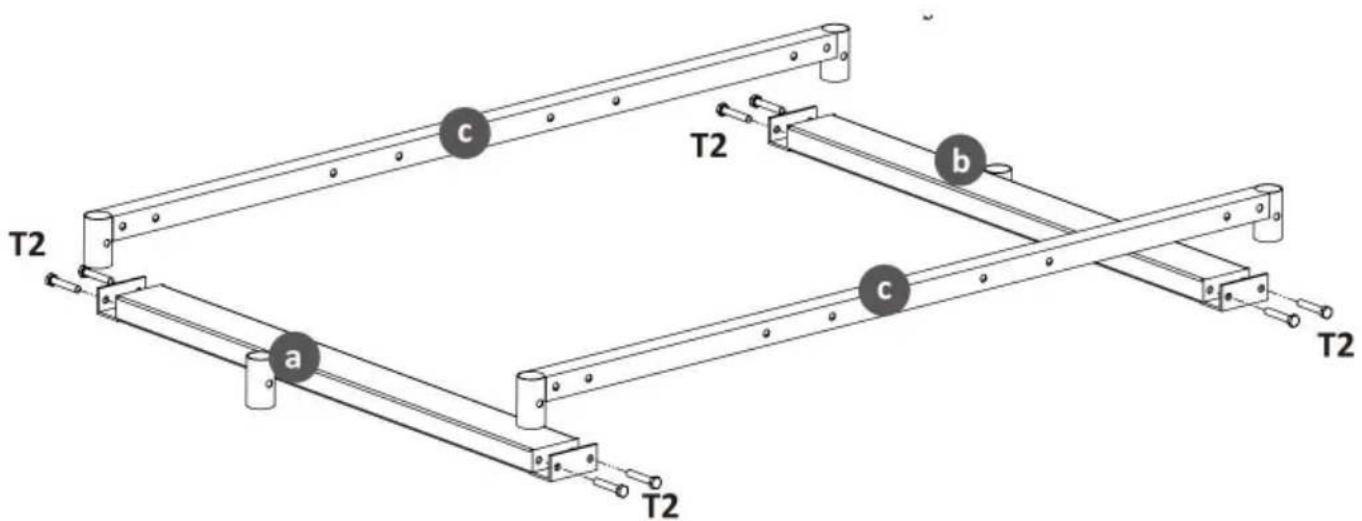

KROK 1:

Uwaga: Dolna rama (c) powinna mieć okrągłą rurę na obu końcach, płaską powierzchnią skierowaną do góry.

KROK 2:

Uwaga: Istnieją cztery lokalizacje dla dolnej rury (d). Wybierz właściwą pozycję zgodnie z rozmiarem stołu.

KROK 3:

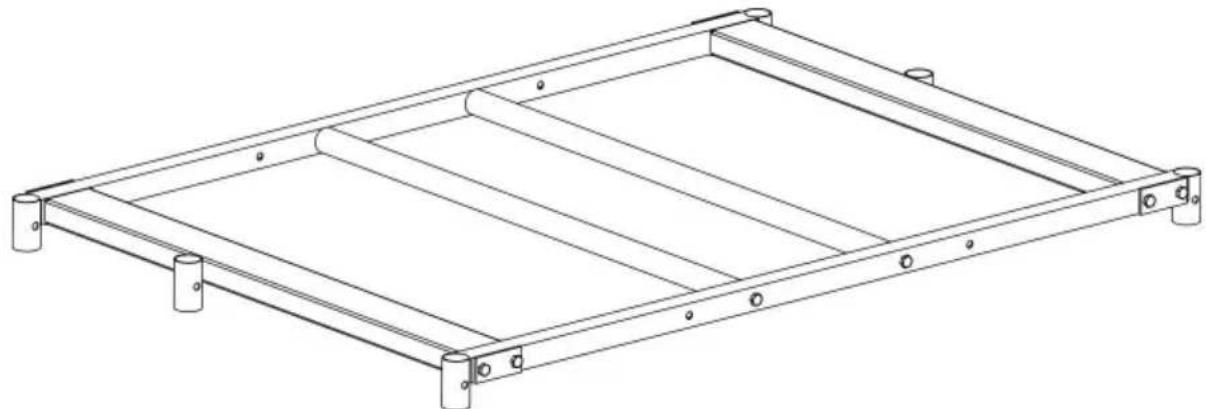

Po wykonaniu kroku 2 powinno to wyglądać tak.

Teraz odwróć ten zespół do góry nogami, a następnie zamontuj blokujące kółko (w) do ramy kółka po lewej stronie (a) i ramy kółka po prawej stronie (b) za pomocą śruby imbusowej (T0).

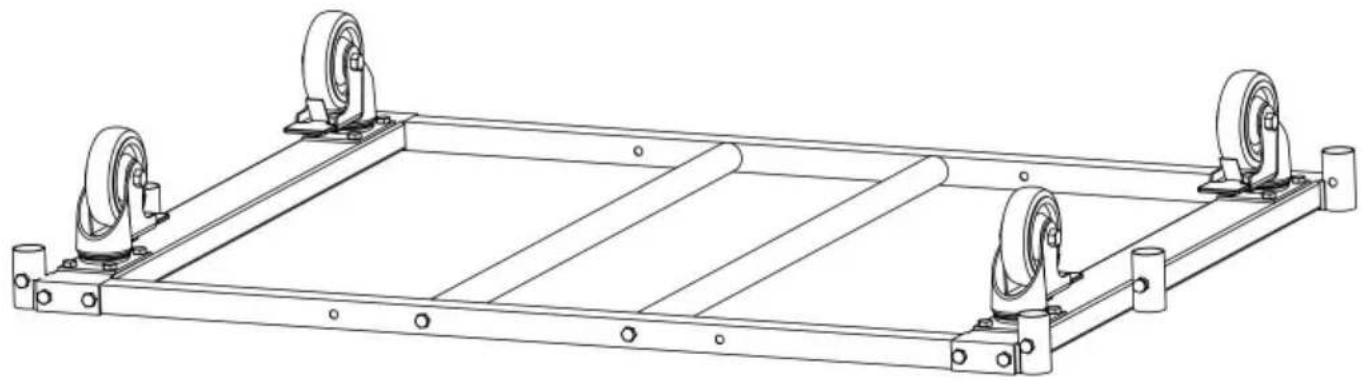

Po zamontowaniu kółek należy odwrócić cały zestaw do góry nogami.

Uwaga: Należy rozróżnić tylny słupek pionowy (f) i środkowy słupek pionowy (g).

Zamontuj drążek wieszaka na krzesło (g) do środkowego słupka pionowego (g) za pomocą śruby (T2) i nakrętki po każdej stronie.

Uwaga: Przed przejściem do następnego kroku należy najpierw zamontować drążek wieszaka na krzesło (g). KROK 6:

Przymocuj górne szyny (e) do pionowego słupa (g i f) za pomocą śruby (T1) i nakrętki.

KROK 7:

KROK 8:

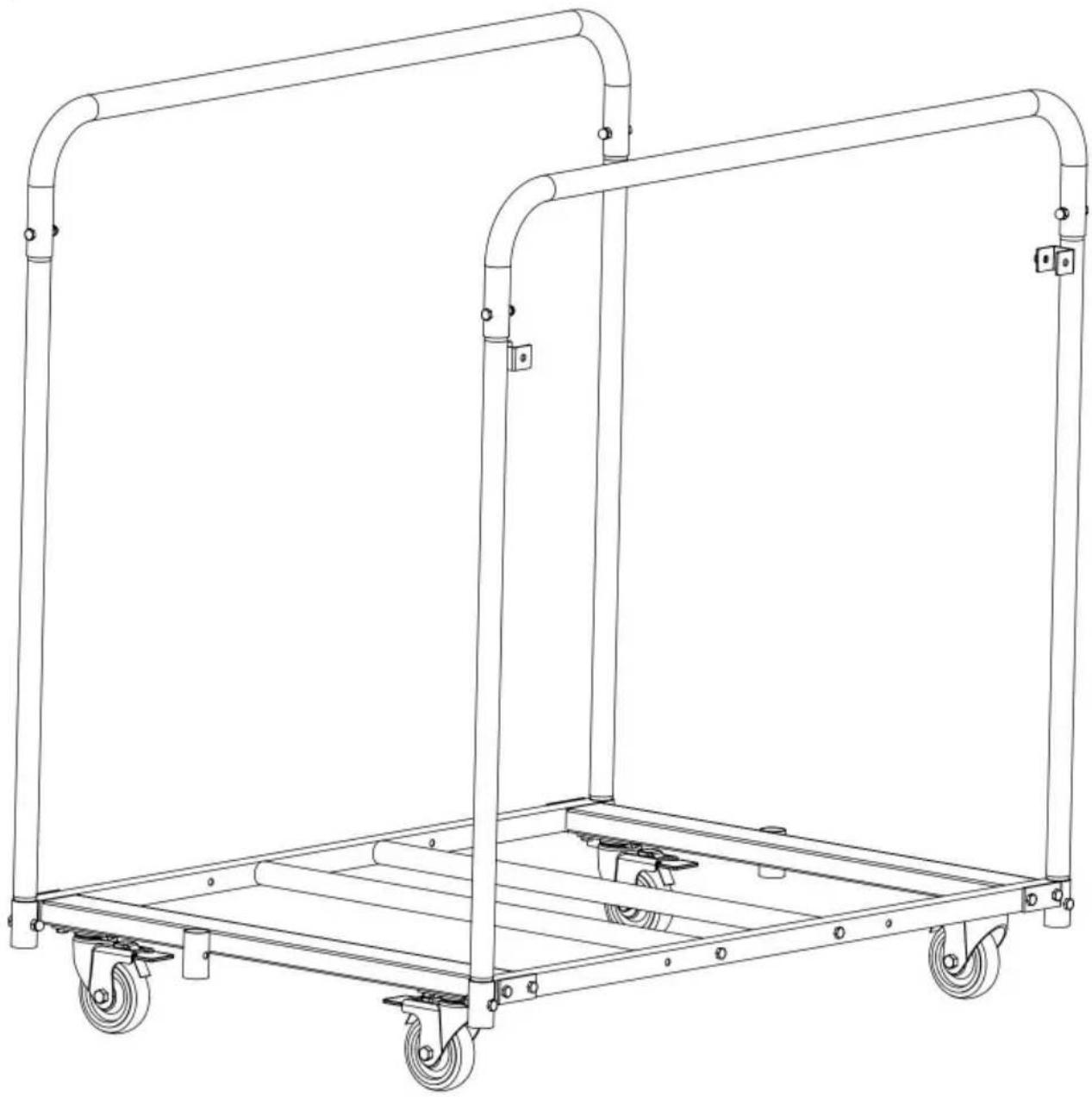

Zdejmij drążek wieszaka na krzesło (h) i zamontuj środkowy słupek pionowy (g) na dolnej zewnętrznej rurze ramy. Wózek można wykorzystać do przenoszenia stołów i pudełka

- Do czyszczenia należy przecierać powierzchnię wilgotną (nie mokrą) szmatką lub wycierać do sucha czystą, bawełnianą szmatką niepozostawiającą włókien.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

UK

REP

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
