VV49 - Transportwagen Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Transportwagen
Marke	Vevor
Modell	VV49
Abmessungen	115 x 78 x 120,5 cm
Maximale Tragfähigkeit	181 kg
Anzahl transportierbarer Stühle	14
Anzahl transportierbarer Tische	5
Rahmenmaterial	Stahl
Rollen	4 verriegelbare Rollen
Mitgeliefertes Zubehör	Einfacher Gabelschlüssel, Sechskant-Steckschlüssel, Inbusschlüssel, 2 Riemen
Hauptfunktionen	Transport von Tischen und Stühlen, zerlegbar
Montagevorsichtsmaßnahmen	Tragen Sie eine Schutzbrille und robuste Arbeitshandschuhe; montieren Sie auf einer ebenen und sauberen Fläche
Pflege und Reinigung	Wischen Sie die Oberfläche mit einem feuchten (nicht nassen) Tuch oder einem sauberen, fusselfreien Baumwolltuch ab.
Sicherheit	Die angegebene Last nicht überschreiten; auf einer ebenen, waagerechten und harten Oberfläche verwenden; vor Gebrauch die Schrauben festziehen; nicht auf dem Produkt sitzen oder stehen.
Technische Unterstützung und Garantie	www.vevor.com/support
Importeur (Australien)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importeur (Vereinigte Staaten)	Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
CE-Vertreter	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt am Main
UK-Vertreter	YH CONSULTING LIMITED

Häufig gestellte Fragen - VV49 Vevor

Wie montiere ich den Vevor VV49 Transportwagen?

Befolgen Sie die Schritte in der Anleitung: Beginnen Sie mit der Befestigung des unteren Rahmens mit dem runden Rohr nach oben, installieren Sie die unteren Rohre entsprechend der Tischgröße, montieren Sie dann die Rollen an den linken und rechten Rollenrahmen. Unterscheiden Sie den hinteren vertikalen Pfosten vom mittleren, installieren Sie die Stuhlhängevorrichtung, dann die oberen Schienen. Verwenden Sie die mitgelieferten Werkzeuge: Gabelschlüssel, Sechskant-Steckschlüssel und Inbusschlüssel. Ziehen Sie alle Schrauben mit dem empfohlenen Drehmoment fest.

Was ist die maximale Tragfähigkeit des VV49 Transportwagens?

Die maximale Tragfähigkeit beträgt 181 kg. Diese Last gilt nur, wenn der Wagen korrekt montiert und auf einer ebenen und harten Oberfläche verwendet wird. Überschreiten Sie diese Grenze niemals.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie bei der Montage stets eine Schutzbrille und Arbeitshandschuhe. Verwenden Sie den Wagen nur auf einer ebenen, waagerechten und harten Oberfläche. Setzen oder stellen Sie sich nicht auf das Produkt. Überprüfen Sie die Teile vor jedem Gebrauch und verwenden Sie ihn nicht, wenn Schrauben locker sind. Achten Sie auf dynamische Lasten: Eine plötzliche Bewegung kann eine vorübergehende Überlastung verursachen.

Wie pflege ich den Transportwagen?

Zur Reinigung wischen Sie die Oberfläche mit einem feuchten Tuch (nicht nass) oder einem sauberen, fusselfreien Baumwolltuch ab. Überprüfen Sie regelmäßig den Sitz der Schrauben, insbesondere nach längerem Gebrauch. Lagern Sie den Wagen an einem trockenen Ort.

Kann ich andere Gegenstände als Stühle und Tische transportieren?

Ja, der Wagen kann innerhalb der Tragfähigkeit auch andere Gegenstände transportieren. Er ist jedoch hauptsächlich für Tische und Stühle ausgelegt. Stellen Sie sicher, dass die Gegenstände gleichmäßig verteilt sind und die Abmessungen der Plattform (115 x 78 cm) nicht überschreiten.

Wie verriegle ich die Rollen?

Die Rollen sind mit einem Verriegelungsmechanismus ausgestattet. Zum Blockieren drücken Sie das Pedal oder den Hebel an jeder Rolle. Zum Entriegeln heben Sie den Hebel an. Stellen Sie sicher, dass alle Rollen verriegelt sind, bevor Sie den Wagen beladen.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Kundendienst über www.vevor.com/support. Halten Sie Ihre Bestellnummer und das Modell VV49 bereit. Der Kundendienst kann Ihnen die erforderlichen Ersatzteile zur Verfügung stellen.

Ist der Transportwagen klappbar?

Nein, der VV49 Transportwagen ist nicht klappbar. Er kann für den Transport oder die Lagerung in mehrere Teile zerlegt werden, erfordert aber vor dem Gebrauch eine vollständige Montage. Die Montageanleitung liegt dem Handbuch bei.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Hersteller erhältlich. Besuchen Sie www.vevor.com/support und geben Sie das Modell VV49 an. Sie können auch die im Handbuch aufgeführten Importeure kontaktieren: Australien (SIHAO PTY LTD), USA (Sanven Technology Ltd), Europa (E-CrossStu GmbH) oder UK (YH CONSULTING LIMITED).

Wie kontaktiere ich den technischen Support?

Für technische Unterstützung oder Garantiefragen besuchen Sie www.vevor.com/support. Dort finden Sie ein Kontaktformular, FAQs und die Möglichkeit, Handbücher herunterzuladen. Bewahren Sie Ihren Kaufbeleg auf, um die elektronische Garantie zu aktivieren.

BEDIENUNGSANLEITUNG VV49 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

STÜHLE WAGEN

Vielen Dank für den Kauf eines unserer Produkte. Bitte lesen Sie die Montageanleitung vor der Installation sorgfältig durch.

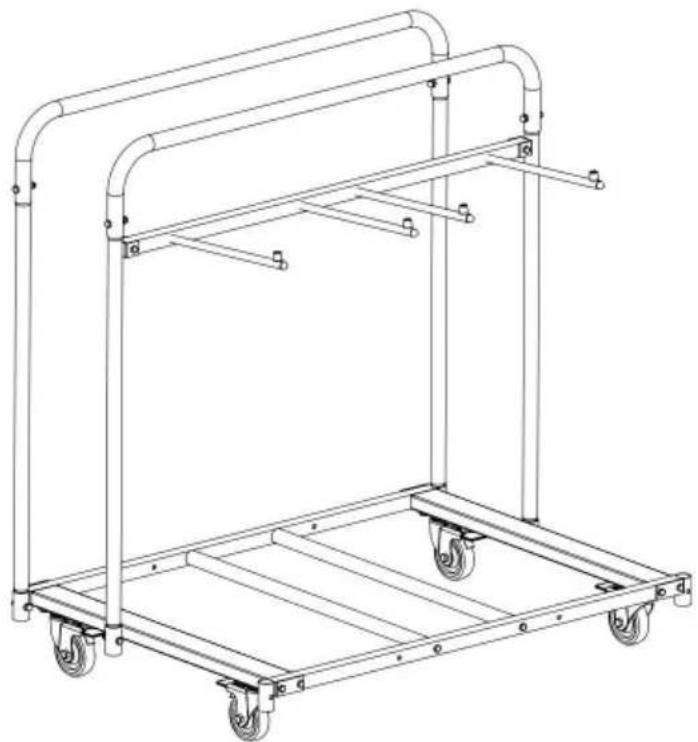

Modell: VV49 (Foto als Referenz)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PRODUKTPARAMETER

Modell	ProduktGröße/cm	Maximale Anzahl von Tragen	Zubehör
VV49 115x	78 x 120,5	5 Stück Tisch + 14 Stück Stühle : 181 kg	1 x Gabelschlüssel mit einem EndeSechskant-Steckschlüssel x1Sechskantschlüssel x 1 StückGurt x 2

WARNUNG:

Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch. Andernfalls kann es zu schweren Verletzungen kommen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine falsche Montage kann gefährlich sein.
2. Tragen Sie während der Montage eine Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
4. Gewichtskapazität und andere Produkteigenschaften gelten nur für ein vollständig und korrekt montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
6. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
7. Die Platte ist schwer. Achten Sie bei der Installation darauf, sie nicht zu beschädigen, und holen Sie sich gegebenenfalls Hilfe von jemandem bei der Installation.

VORSICHTSMASSNAHMEN BEI DER VERWENDUNG

WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH

KIPPEN:

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen oder sich ihm zu nähern.
2. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder stehen.
3. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.
4. Nur auf flachen, ebenen und harten Oberflächen verwenden.
5. Die angegebene Tragkraft darf nicht überschritten werden. Ziehen Sie alle Knöpfe fest an, bevor Sie die Last aufbringen. Beachten Sie die dynamische Belastung! Die plötzliche Lastbewegung kann kurzzeitig zu einer Überlastung und damit zu einem Produktausfall führen.
6. Wenn die schwere Last über einen längeren Zeitraum bewegt wird, muss überprüft werden, ob die Schraube locker ist, um ein Wackeln des Körpers während der Bewegung zu vermeiden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Explosionszeichnung

NEIN.	Beschreibung	Menge
A	Lenkrahmen Links	1
B	Lenkrahmen Rechts	1
C	Unterer Rahmen	2
D	Unteres Rohr	2
Und	Obere Schiene	2
F	Hinterer aufrechter Pfosten	2
	Aufrechter Mittelpfosten	2
	Stuhlaufhänger	1
	Stuhlaufhänger	4
ghjk	Knopf	4
In	Feststellbare Lenkrolle	4
T0	Sechskantschraube (M8*16)	16
T1	Sechskantschraube (M8*35) mit Mutter	8
T2	Sechskantschraube (M8*45)	12
	Sechskantschraube (M8*45) mit Mutter	2
T3	Innensechskantschraube (M8*16)	4
Werkzeuge	Schraubenschlüssel 18mm	1
	Schraubenschlüssel Rohrschlüssel	1
	Inbusschlüssel	1

MONTAGEANLEITUNG

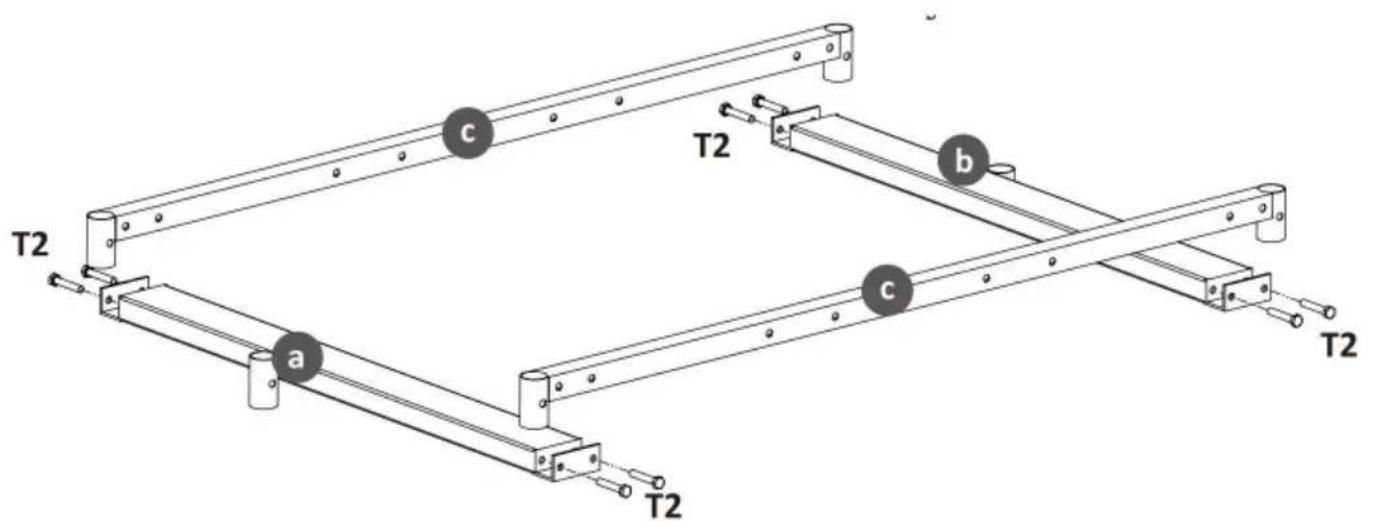

SCHRITT 1:

Hinweis: Der untere Rahmen (c) sollte an beiden Enden ein Rundrohr mit der flachen Seite nach oben haben.

SCHRITT 2:

Hinweis: Es gibt vier Positionen für das untere Rohr (d). Wählen Sie die richtige Position entsprechend der Tischgröße.

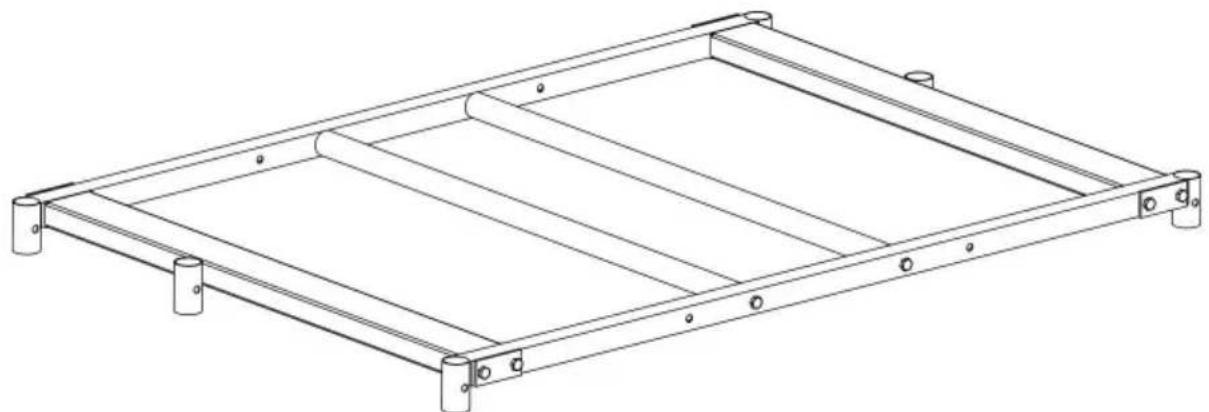

SCHRITT 3:

Nach Schritt 2 sollte es so aussehen.

Drehen Sie diese Baugruppe nun um und montieren Sie dann die Feststellrolle (w) mit der Sechskantschraube (T0) am Rollenrahmen links (a) und am Rollenrahmen rechts (b).

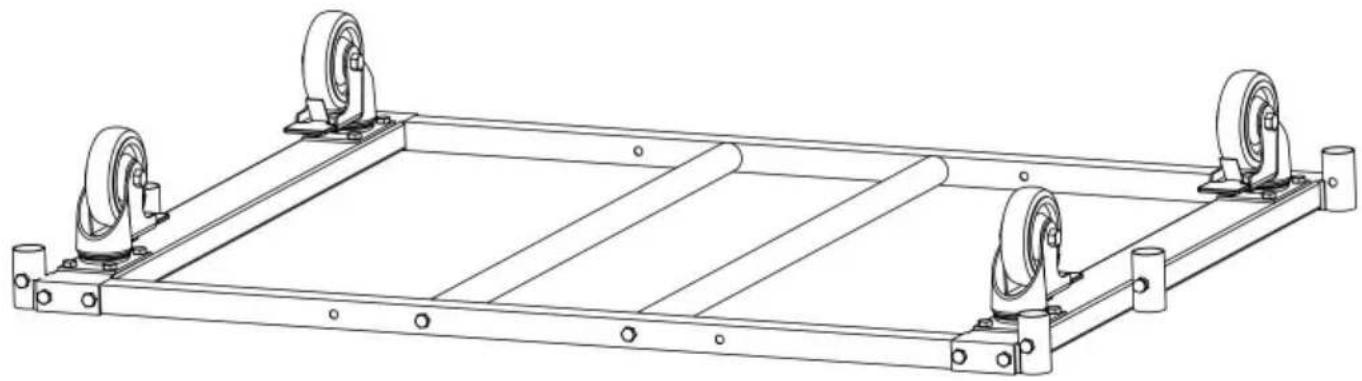

Drehen Sie diese Baugruppe nach der Montage der Rollen um.

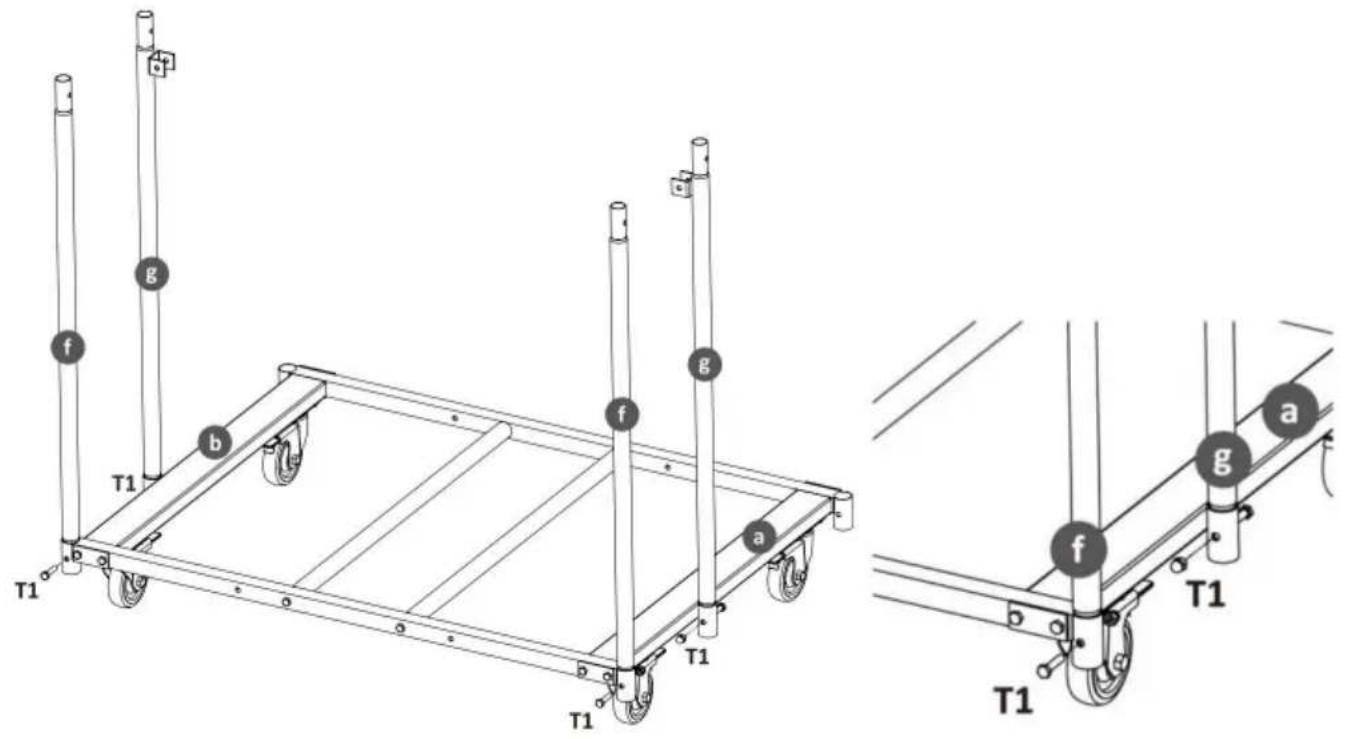

Hinweis: Unterscheiden Sie zwischen dem hinteren Pfosten (f) und dem mittleren Pfosten (g).

Befestigen Sie die Stuhlaufhängungsstange (g) mit einer Schraube (T2) und einer Mutter auf jeder Seite an der mittleren aufrechten Stange (g).

Hinweis: Installieren Sie zuerst die Stuhlaufhängungsstange (g), bevor Sie mit dem nächsten Schritt fortfahren.

SCHRITT 6:

Montieren Sie die oberen Schienen (e) mit Schraube (T1) und Mutter an der aufrechten Stange (g&f).

SCHRITT 7:

SCHRITT 8:

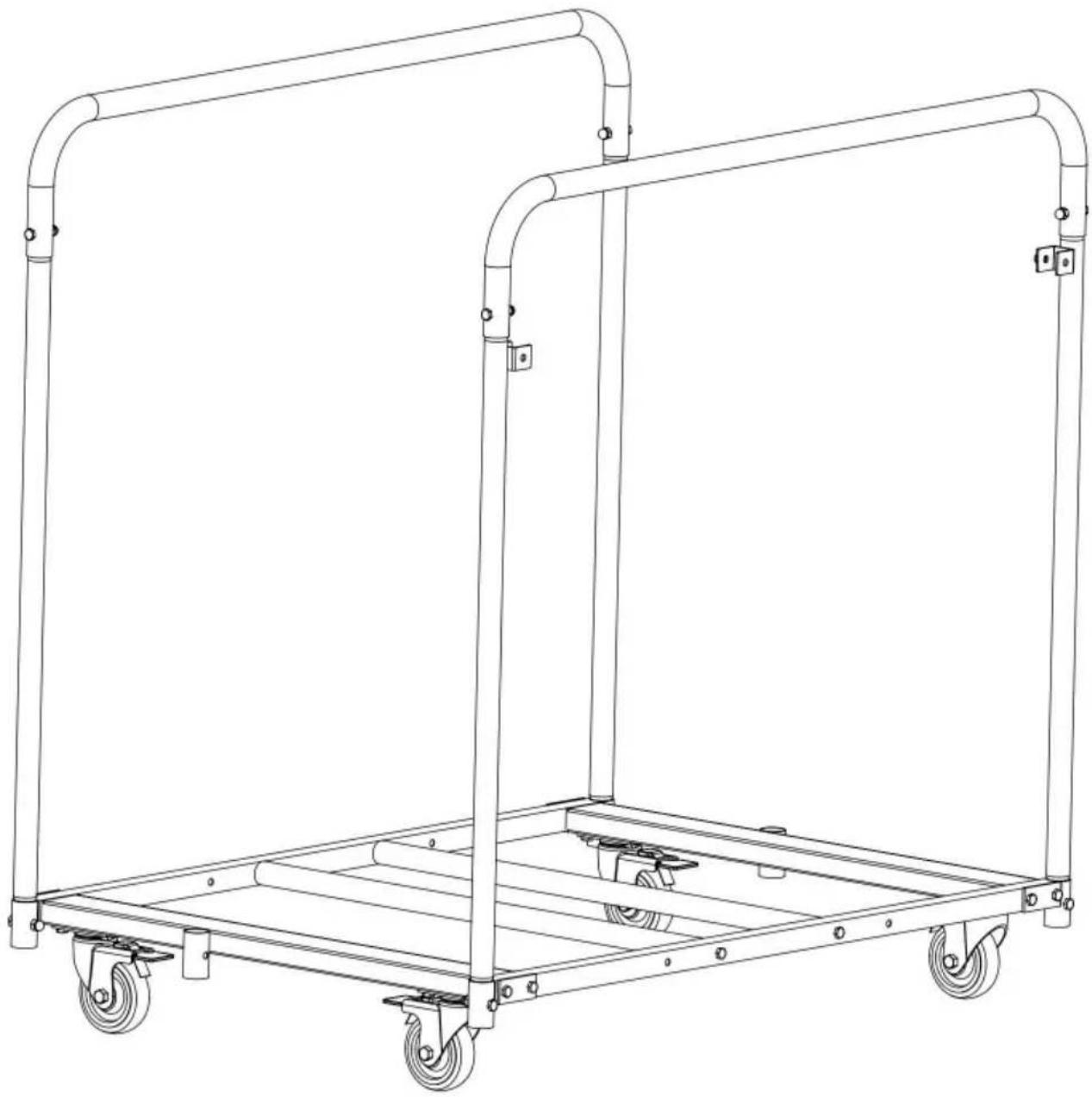

Entfernen Sie die Stuhlaufhängerstange (h) und montieren Sie den mittleren aufrechten Pfosten (g) am äußeren unteren Rahmenrohr. Der Wagen kann zum Bewegen von Tischen verwendet werden & Boxen

-Zum Reinigen die Oberfläche mit einem feuchten (nicht nassen) Tuch abwischen oder mit einem sauberen, fusselfreien Baumwolltuch trocken wischen.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat
