VV49 - Transportvagn Vevor - Gratis bruksanvisning och manual

Produkttyp	Transportvagn
Varumärke	Vevor
Modell	VV49
Mått	115 x 78 x 120,5 cm
Maximal lastkapacitet	181 kg
Antal stolar som kan transporteras	14
Antal bord som kan transporteras	5
Rammaterial	Stål
Hjul	4 låsbara hjul
Medföljande tillbehör	Enkel gaffelnyckel, sexkantshylsnyckel, insexnyckel, 2 remmar
Huvudfunktioner	Transport av bord och stolar, demonterbar
Säkerhetsföreskrifter vid montering	Använd skyddsglasögon och slitstarka arbetshandskar; montera på en plan och ren yta
Underhåll och rengöring	Torka av ytan med en fuktig trasa (inte blöt) eller en ren, luddfri bomullstrasa
Säkerhet	Överskrid inte den angivna lasten; använd på en plan, jämn och hård yta; kontrollera att skruvarna är åtdragna före användning; sitt eller stå inte på produkten
Teknisk support och garanti	www.vevor.com/support
Importör (Australien)	SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122
Importör (USA)	Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
CE-representant	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Francfort-sur-le-Main
UK-representant	YH CONSULTING LIMITED

Vanliga frågor - VV49 Vevor

Hur monterar man Vevor VV49 transportvagn?

Följ stegen i manualen: börja med att fästa den nedre ramen med det runda röret uppåt, installera de nedre rören enligt bordets storlek, montera sedan hjulen på vänster och höger hjulramar. Skilj den bakre vertikala stolpen från den centrala, installera stolhängningsstången, sedan de övre skenorna. Använd medföljande verktyg: gaffelnyckel, sexkantshylsnyckel och insexnyckel. Dra åt alla skruvar med rekommenderat vridmoment.

Vad är maximal lastkapacitet för VV49 transportvagn?

Maximal lastkapacitet är 181 kg. Denna last gäller endast när vagnen är korrekt monterad och används på en plan och hård yta. Överskrid aldrig denna gräns.

Vilka säkerhetsåtgärder bör vidtas?

Använd alltid skyddsglasögon och arbetshandskar vid montering. Använd vagnen endast på en plan, jämn och hård yta. Sitt eller stå inte på produkten. Inspektera delarna före varje användning och använd den inte om skruvarna är lösa. Var uppmärksam på dynamiska laster: en plötslig rörelse kan skapa en tillfällig överbelastning.

Hur underhåller man vagnen?

För rengöring, torka av ytan med en fuktig trasa (inte blöt) eller en ren, luddfri bomullstrasa. Kontrollera regelbundet att skruvarna är åtdragna, särskilt efter längre användning. Förvara vagnen på en torr plats.

Kan jag transportera andra föremål än stolar och bord?

Ja, vagnen kan transportera andra föremål inom lastkapacitetens gräns. Den är dock främst utformad för bord och stolar. Se till att föremålen är jämnt fördelade och inte överskrider plattans mått (115 x 78 cm).

Hur låser man hjulen?

Hjulen är utrustade med ett låsmekanism. För att låsa dem, tryck på pedalen eller spaken på varje hjul. För att låsa upp, lyft spaken. Se till att alla hjul är låsta innan du lastar vagnen.

Vad gör jag om en del saknas eller är skadad?

Kontakta kundtjänst via www.vevor.com/support. Ha ditt ordernummer och modell VV49 till hands. Kundtjänst kan tillhandahålla nödvändiga reservdelar.

Är vagnen hopfällbar?

Nej, VV49 transportvagn är inte hopfällbar. Den demonteras i flera delar för transport eller förvaring, men kräver fullständig montering före användning. Monteringsanvisningar finns i manualen.

Var hittar jag reservdelar?

Reservdelar finns hos tillverkaren. Besök www.vevor.com/support och ange modell VV49. Du kan även kontakta importörerna som listas i manualen: Australien (SIHAO PTY LTD), USA (Sanven Technology Ltd), Europa (E-CrossStu GmbH) eller Storbritannien (YH CONSULTING LIMITED).

Hur kontaktar jag teknisk support?

För teknisk support eller frågor om garanti, besök www.vevor.com/support. Där finns ett kontaktformulär, FAQ och möjlighet att ladda ner manualer. Spara ditt köpbevis för att aktivera den elektroniska garantin.

BRUKSANVISNING VV49 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

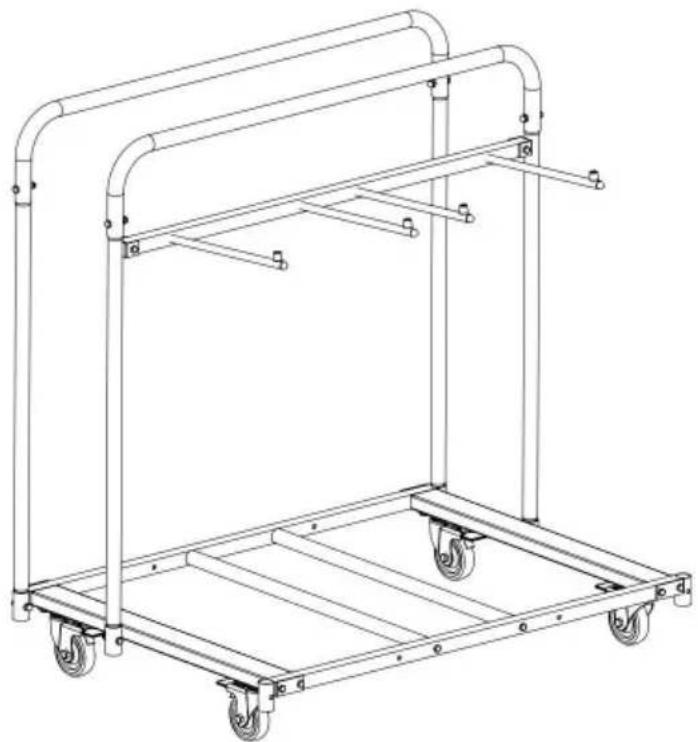

STOLAR VAGN

Tack för att du köpte en av våra produkter. Läs monteringsanvisningen noggrant före installation.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

PRODUKTPARAMETRAR

Modell	ProduktStorlek/cm	Maximalt antalbärande	åtföljande
VV49 115x 78 x 120,5		5 st bord + 14 st stolar : 181 kg	Enkel ändnyckel x 1 stInsexnyckel x1Sexkantnyckel x 1 stRem x 2

WARNING:

Läs denna bruksanvisning noggrant innan du använder produkten. Underlåtenhet att göra det kan leda till allvarliga skador.

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

1. Montering måste följa dessa instruktioner. Felaktig montering kan vara en fara.
2. Använd skyddsglasögon och kraftiga arbetshandskar vid montering.
3. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.
4. Viktkapacitet och andra produktegenskaper gäller endast för en helt och korrekt monterad produkt.
5. Håll monteringsområdet rent och väl upplyst.
6. Håll åskådare borta från området under monteringen.
7. Plattans vikt är tung; Var uppmärksam på installationen för att undvika att skada den, och vid behov, hitta någon som kan hjälpa till med installationen.

1. Denna produkt är inte en leksak. Låt inte barn leka med eller närma sig detta föremål.
2. Använd endast på avsett sätt. Sitt eller stå inte på produkten.
3. Inspektera före varje användning. Använd den inte om delar är lösa eller skadade.
4. Använd endast på plana, jämna och hårda ytor.
5. Överskrid inte den angivna viktkapaciteten. Dra åt alla knoppar ordentligt innan du applicerar belastning. Var uppmärksam på dynamisk laddning! Den plötsliga laströrelsen kan kortvarigt skapa en överbelastning, vilket kan orsaka produktfel.
6. När den tunga lasten rör sig under en längre tid är det nödvändigt att kontrollera om skruven lös för att undvika att kroppen skakar vid rörelse.

SPARA DESSA INSTRUKTIONER

Exploderad ritning

INGA.	Beskrivning	Kvantitet
a	Hjulram Vänster	1
b	Hjulram Höger	1
c	Bottenram	2
d	Bottenrör	2
och	Toppskena	2
f	Bakre upprätt stolpe	2
	Mitt upprätt stolpe	2
	Stolhängare	1
	Stolshängare	4
ghjk	Knopp	4
I	Låsande hjul	4
T0	Sexkantskruv (M8*16)	16
T1	Sexkantskruv (M8*35) med mutter	8
T2	Sexkantskruv (M8*45)	12
	Sexkantskruv (M8*45) med mutter	2
T3	Insexskruv (M8*16)	4
Verktyg	Skiftnyckel 18mm	1
	Skiftnyckel Tube Key	1
	Insexnyckel	1

MONTERINGSSEG

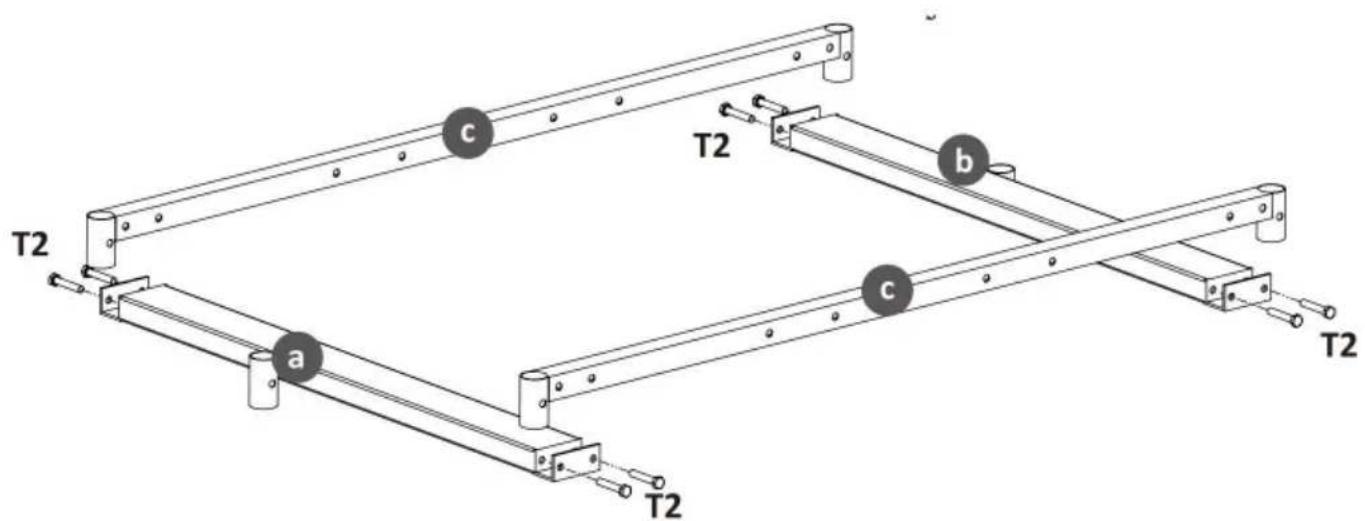

STEG 1:

Obs: Bottenramen (c) ska ha det runda röret i båda ändar med den plana sidan uppåt.

STEG 2:

Obs: Det finns fyra platser för bottenröret(d). Välj rätt position enligt bordets storlek.

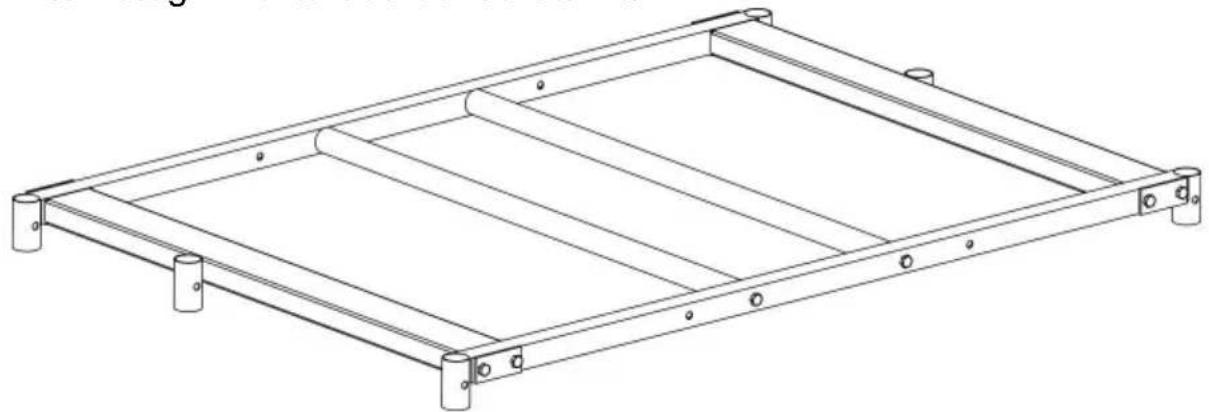

STEG 3:

Efter steg 2 ska det se ut så här.

Vänd nu denna enhet upp och ner och montera sedan låshjulet (w) på hjulramen vänster(a) och hjulramen höger(b) med sexkantskruven(T0)

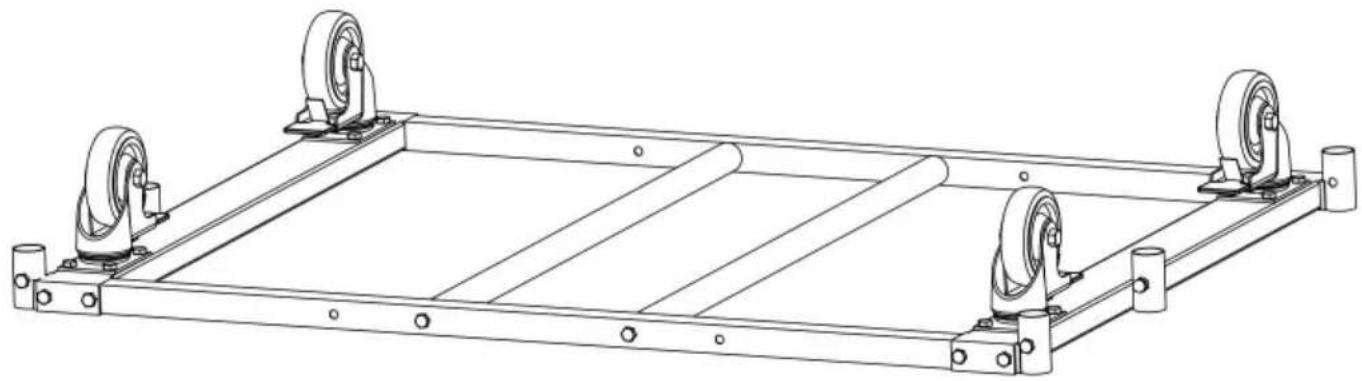

Vänd denna enhet upp och ner efter att hjulen har installerats.

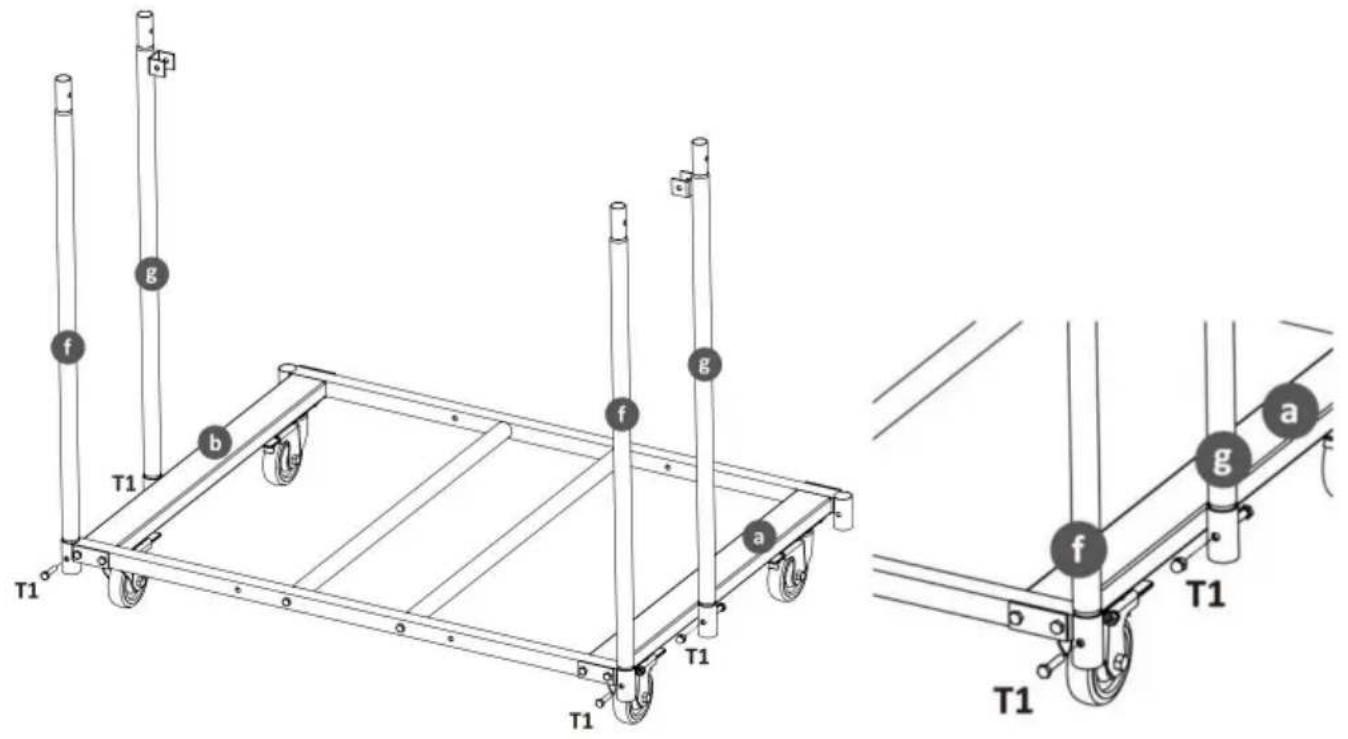

Obs: Särskilj den bakre upprättstående stolpen (f) och den centrala upprättstående stolpen (g).

Montera stolens hängstång (g) på den centrala upprättstående stolpen (g) med skruv (T2) och mutter på varje sida.

Obs: Installera stolshängaren (g) först innan du går vidare till nästa steg.

STEG 6:

Montera de övre skenorna (e) på den upprättstående stolpen (g&f) med skruv (T1) och mutter.

STEG 7:

STEG 8:

Ta bort stolens upphängningsstång (h) och montera mittstolpen (g) på det yttre bottenramröret; vagnen kan användas för att flytta bord och rutor

-För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka av med en ren luddfri bomullstrasa.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu,

Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
