MANUALE UTENTE VV49 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

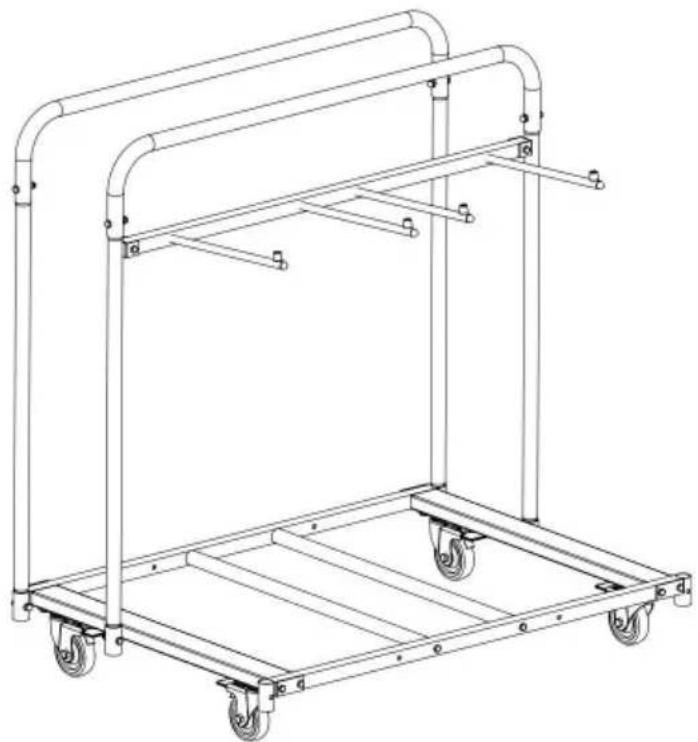

CARRELLO SEDIE

Grazie per aver acquistato uno dei nostri prodotti. Si prega di leggere attentamente le istruzioni di montaggio prima dell'installazione.

Modello: VV49 (Foto di riferimento)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PARAMETRI DEL PRODOTTO

Modello	ProdottoDimensioni/cm	Numero massimo di portando	accessorio
Dimensioni:	115x78x120,5	5 pezzi tavolo + 14 pezzi sedie(Massimo: 181 kg)	Chiave inglese a forchetta singola x 1 pz.Chiave a bussola esagonale x1Chiave esagonale x 1 pz.Cinghia x 2

AVVERTIMENTO:

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. La mancata osservanza di questa precauzione potrebbe causare gravi lesioni.

PRECAUZIONI DI MONTAGGIO

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere pericoloso.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro resistenti.
3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
4. La capacità di peso e le altre caratteristiche del prodotto si applicano solo a un prodotto completamente e correttamente assemblato.
5. Mantenere l'area di assemblaggio pulita e ben illuminata.
6. Tenere gli astanti fuori dall'area durante l'assemblea.
7. Il peso della piastra è elevato; prestare attenzione all'installazione per evitare di danneggiarla e, se necessario, farsi aiutare da qualcuno.

PRECAUZIONI D'USO

ATTENZIONE: PER PREVENIRE LESIONI GRAVI E MORTE DA

MANCIA:

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o di avvicinarsi ad esso.
2. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.
3. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
4. Utilizzare solo su superfici piane, livellate e dure.
5. Non superare la capacità di peso indicata. Serrare saldamente tutte le manopole prima di applicare il carico. Fare attenzione al carico dinamico! Il movimento improvviso del carico può creare brevemente un carico eccessivo, causando il guasto del prodotto.
6. Quando il carico pesante viene spostato per un lungo periodo, è necessario controllare che la vite sia allentata per evitare che il corpo tremi durante lo spostamento.

SALVA QUESTE ISTRUZIONI

Disegno esploso

NO.	Descrizione	Quantità
UN	Telaio caster sinistro	1
B	Telaio girevole destro	1
C	Telaio inferiore	2
D	Tubo inferiore	2
E	Binario superiore	2
F	Montante posteriore verticale	2
	Montante centrale verticale	2
	Barra appendiabiti per sedie	1
	Appendiabiti per sedia	4
ghjk	Manopola	4
In	Ruota girevole bloccabile	4
A0	Vite esagonale (M8*16)	16
Tipo 1	Vite esagonale (M8*35) con dado	8
Tipo 2	Vite esagonale (M8*45)	12
	Vite esagonale (M8*45) con dado	2
Tipo 3	Vite a testa cilindrica (M8*16)	4
Utensili	Chiave inglese 18mm	1
	Chiave a tubo	1
	Chiave esagonale	1

FASI DI MONTAGGIO

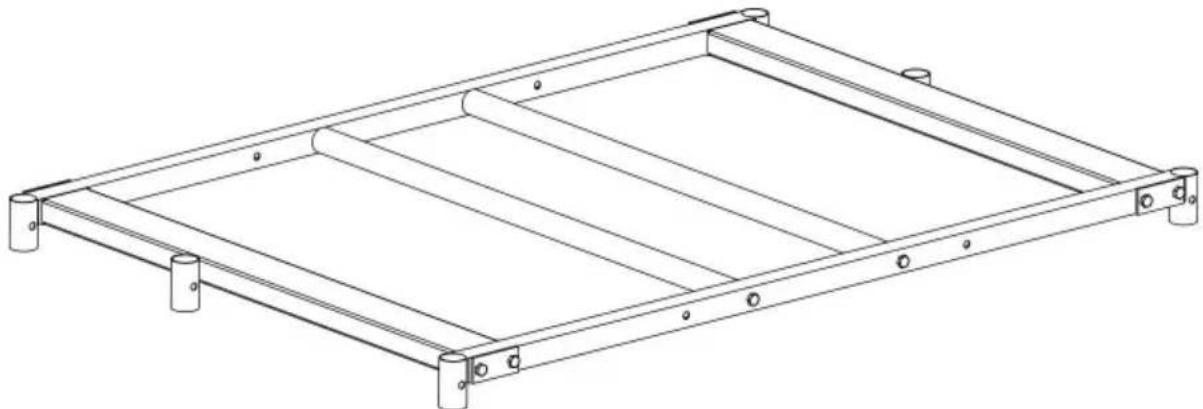

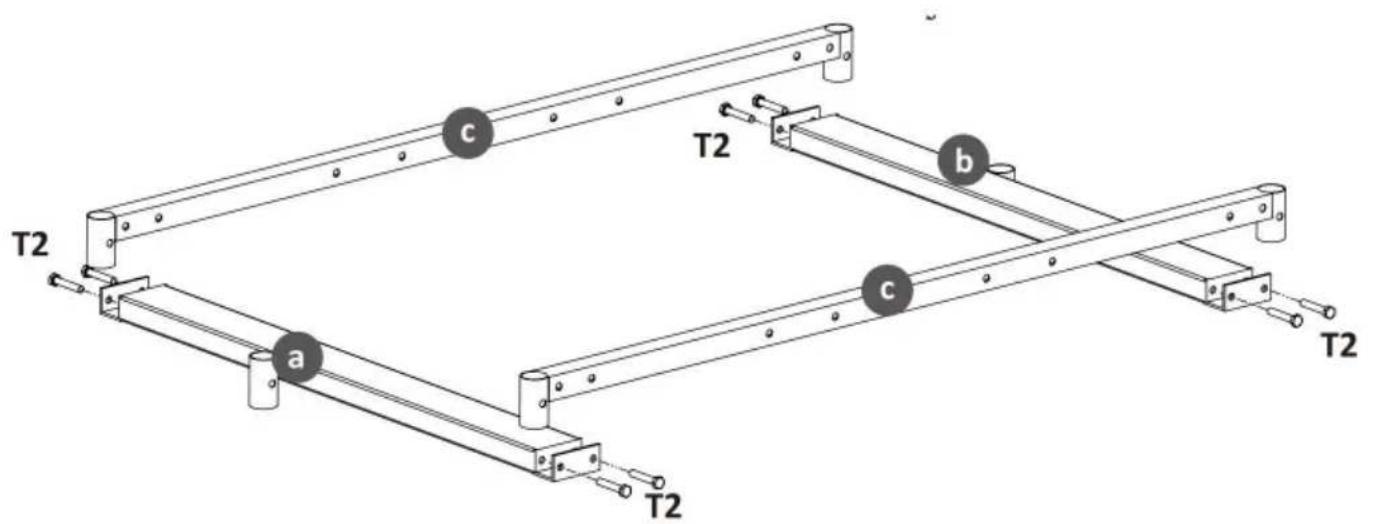

PASSO 1:

Nota: il telaio inferiore (c) deve avere il tubo rotondo su entrambe le estremità cor la superficie piatta rivolta verso l'alto.

PASSO 2:

Nota: ci sono quattro posizioni per il tubo inferiore (d). Scegliere la posizione corretta in base alle dimensioni del tavolo.

PASSO 3:

Dopo il passaggio 2, dovrebbe apparire così.

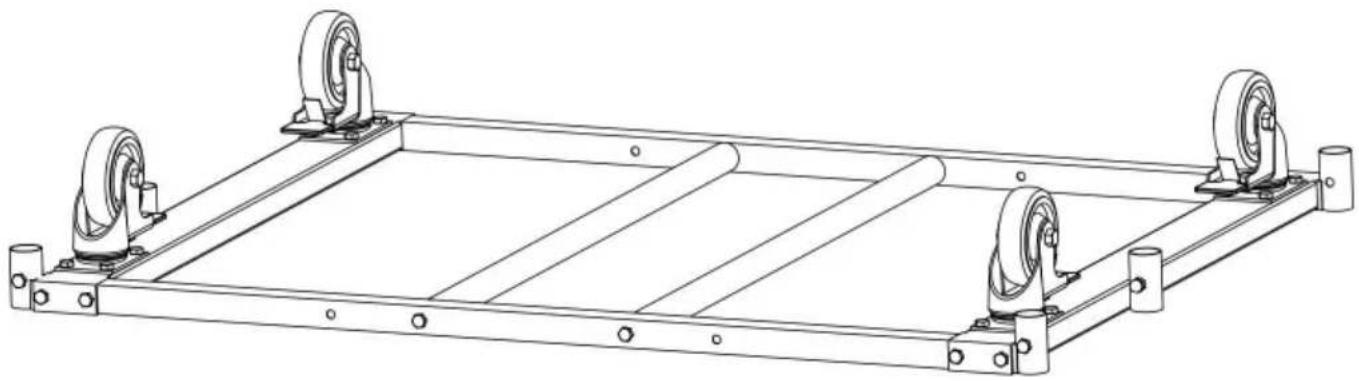

Ora capovolgi questo gruppo, quindi installa la rotella di bloccaggio (w) sul telaio della rotella sinistra (a) e sul telaio della rotella destra (b) con la vite esagonale (T0)

T0 a T0 T0 b

Dopo aver installato le rotelle, capovolgere l'insieme.

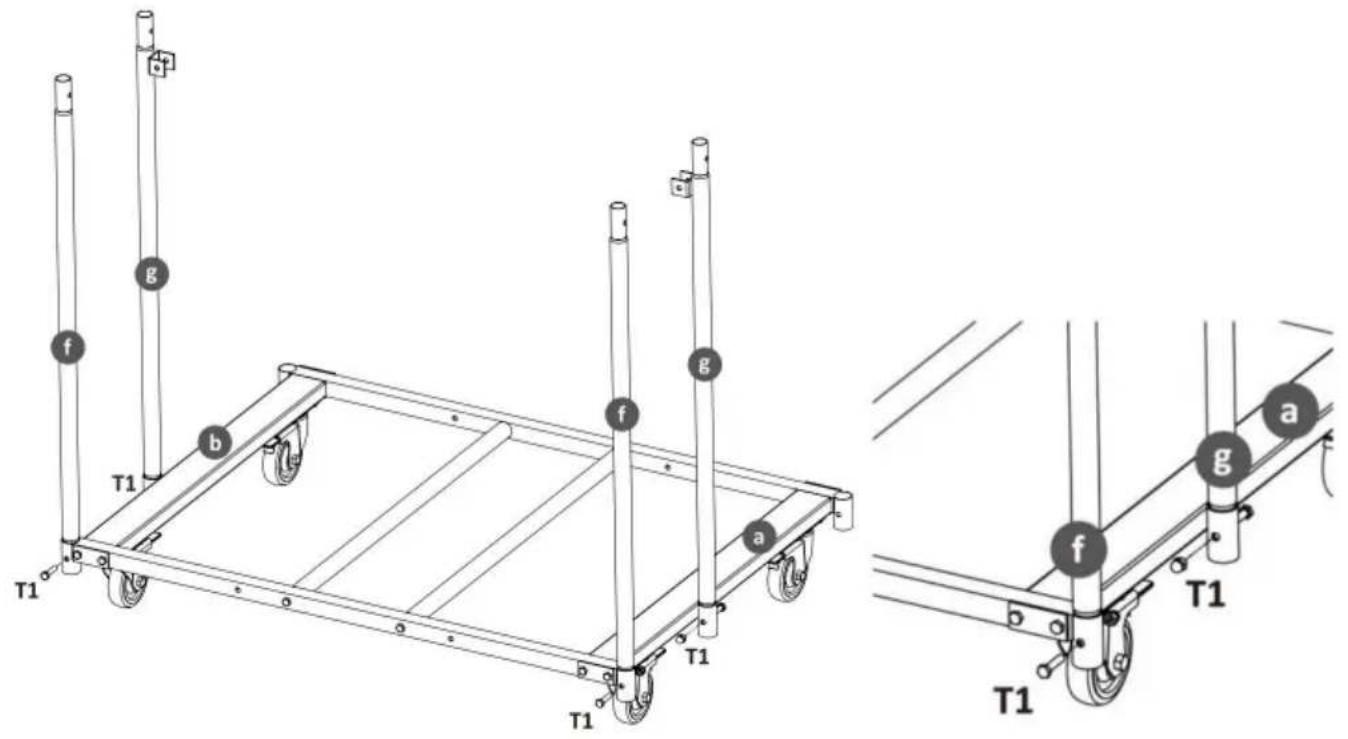

Nota: distinguere il montante posteriore (f) dal montante centrale (g).

Installare la barra di supporto della sedia (g) sul palo verticale centrale (g) con vite (T2) e dado su ciascun lato.

Nota: installare prima la barra di supporto della sedia (g) prima di passare alla fase successiva.

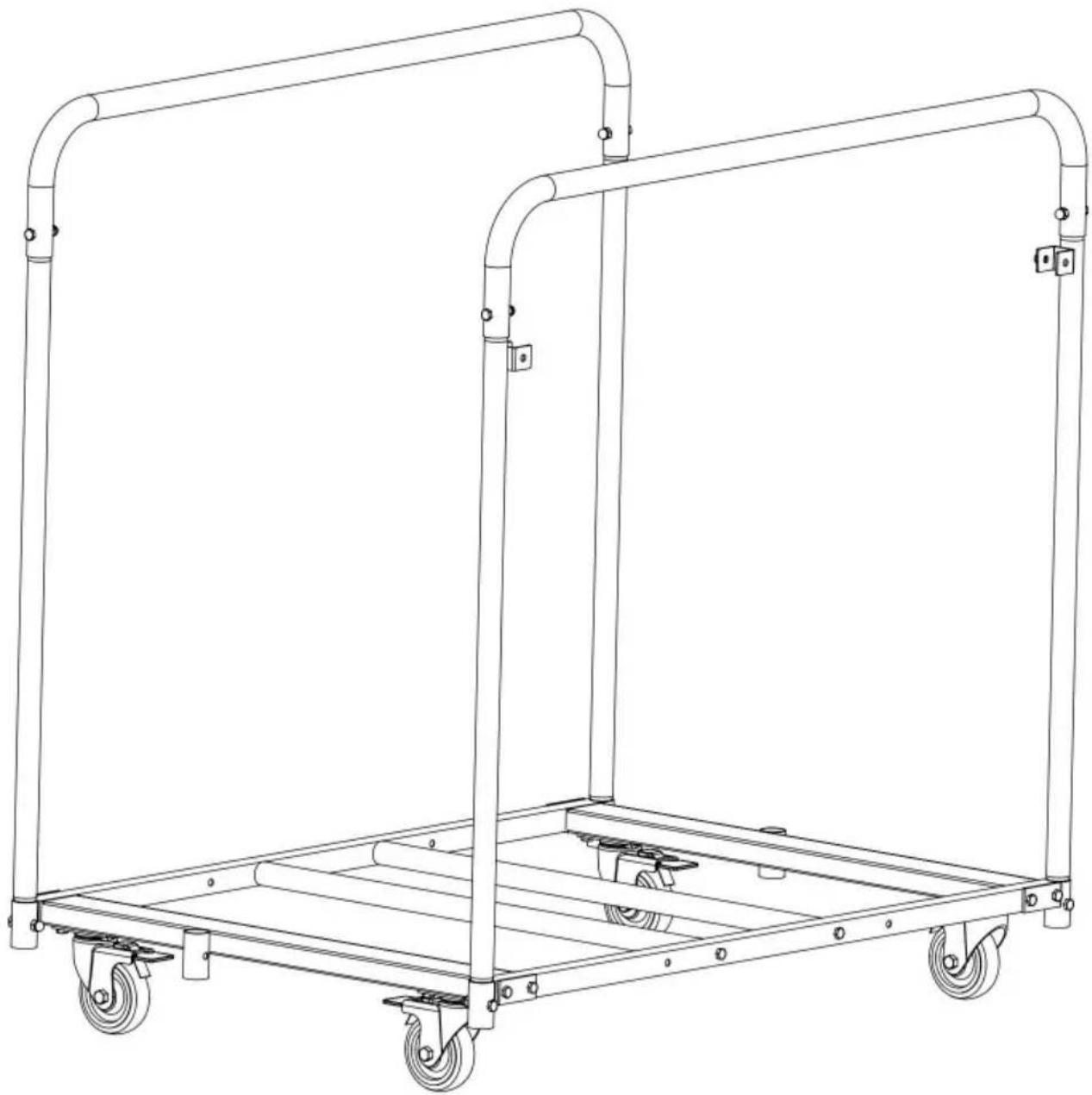

PASSO 6:

Rimuovere la barra di sospensione della sedia (h) e installare il montante centrale (g) sul tubo del telaio inferiore esterno; il carrello può essere utilizzato per spostare tavoli e scatole

-Per la pulizia, passare la superficie con un panno umido (non bagnato) oppure asciugarla con un panno di cotone pulito e privo di pelucchi.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
