GEBRUIKSAANWIJZING TC4502F Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan kan ernstig letsel tot gevolg hebben.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Kom niet in actie als u moe bent of onder invloed van alcohol, o medicijnen.
6. De producteigenschappen gelden uitsluitend voor volledig en correct gemonteerde producten.
7. Rolling Garden Seat veilig kan dragen
8. Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld het montageschema in deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op schone werkplek.

Gebruik voorzorgsmaatregelen

1. NIET OP DIT ARTIKEL ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de bu van dit artikel spelen.
3. Niet overschrijden aangegeven gewichtscapaciteiten.
4. Alleen gebruiken zoals bedoeld.
5. Controleer het product voor elk gebruik. Niet gebruiken als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

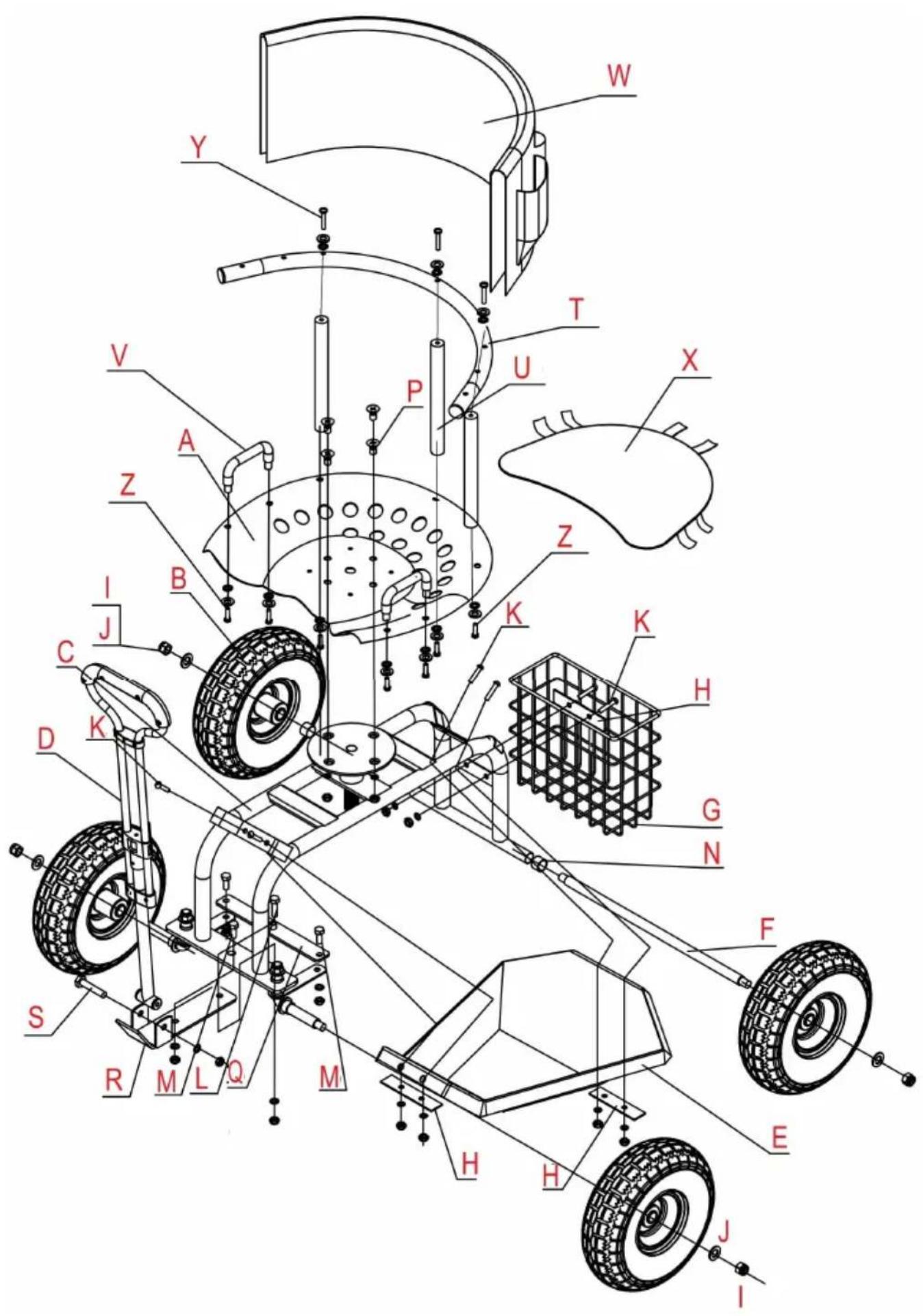

PARTS LIST

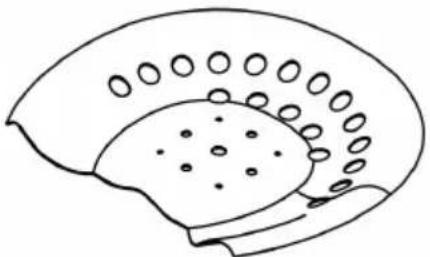

A	Metalen kussen X1	B	Band X4
C	Kader X1	D	Handvat X1
E	Kunststof frame X1	F	As X1
G	Kader X1	H	IJzeren plaat X3
I	M12 Moer X4	J	12 Ring X4
K	M6*30 Schroef X6	L	M8*30 Schroef X1
M	M8*20 Schroef X3	N	20 Mouw X2
P	M10*25 Schroef X4	Q	IJzeren plaat X1
R	IJzeren plaat X1	S	M8*65 Schroef X1
T	Gebogen ronde buis X1	jjj	Ronde buis X3
V	Leuning X2	W	Stoffen rugkussen X1

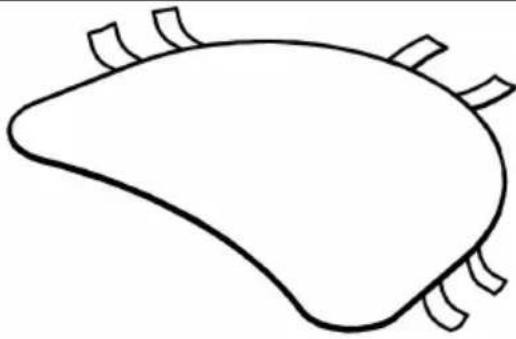

X	Stoffen zitkussen X1	Ja	M8*45 Schroef X3
Z	M8*25 Schroef X7

1. Bevestig de ijzeren plaat (nr. Q) aan het frame (nr. C) met t schroeven (nr. M x 2).
2. Let op: Het uitstekende deel van de ijzeren plaat (nr. Q) moe boven wijzen. (Gedetailleerd diagram)

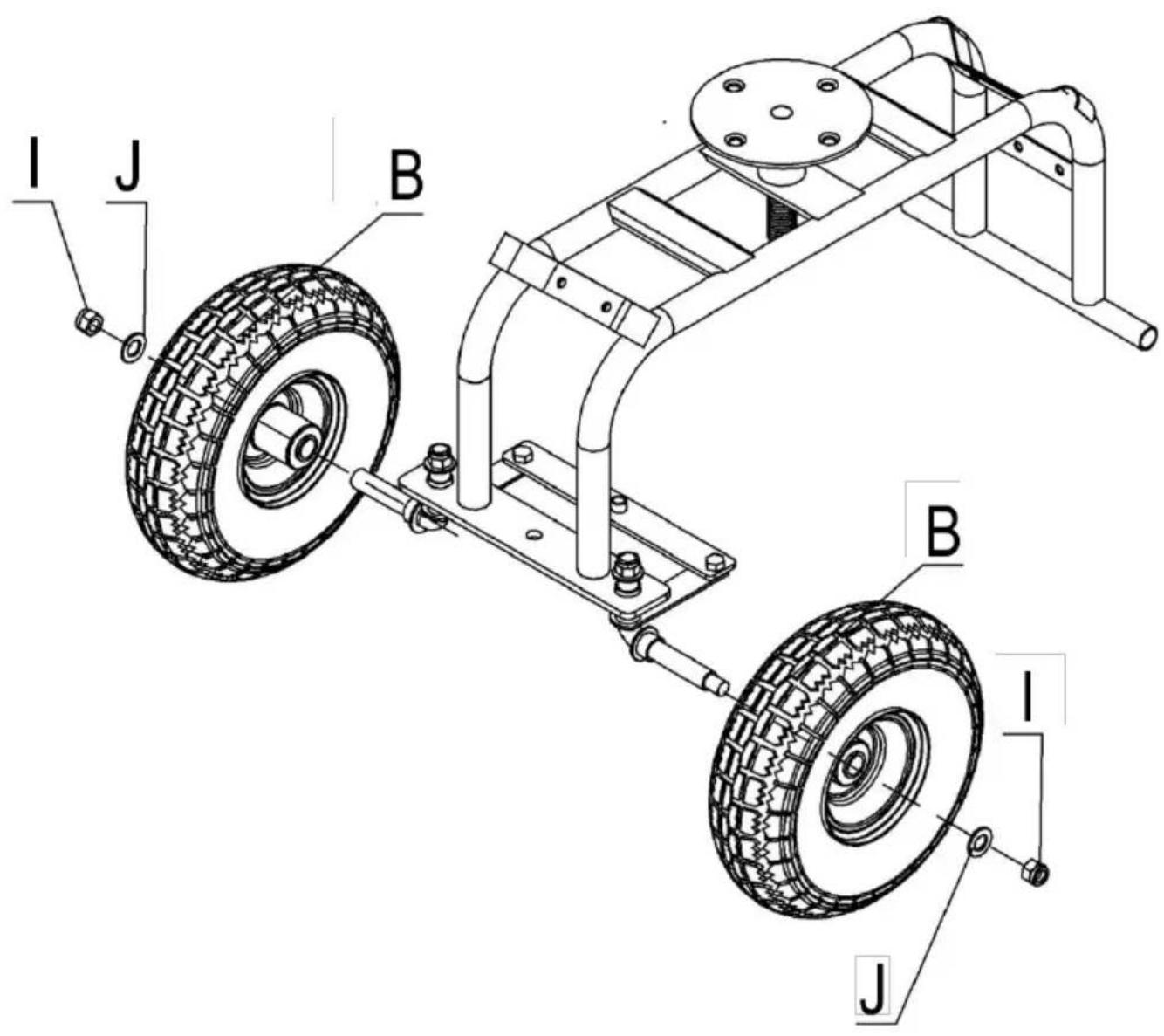

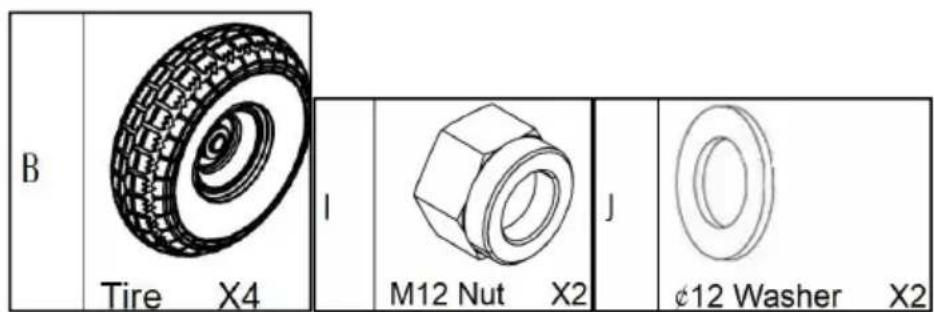

B Tire X4 I M12 Nut X2 J Ø12 Washer X2

1. Plaats de wielen (nr. B x 2) op de assen, plaats vervolgens ringen (nr. J x 2) en bevestig ze met twee grote moeren (nr.
2. Let op: Draai de moeren niet te vast, maar laat nog wat ruir zodat de wielen kunnen draaien.
3. Let op: De luchtinlaten van de banden moeten naar buiten wij

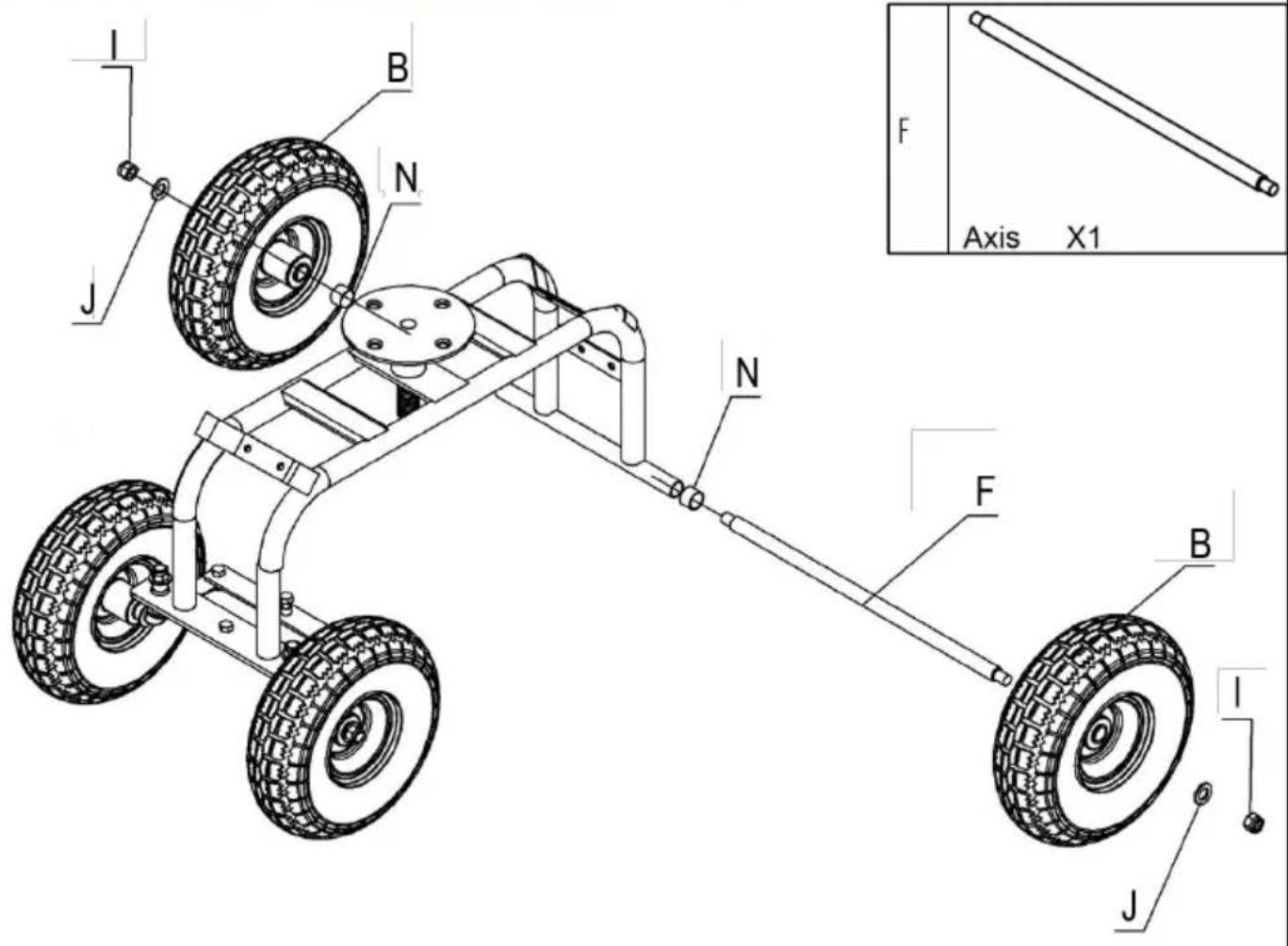

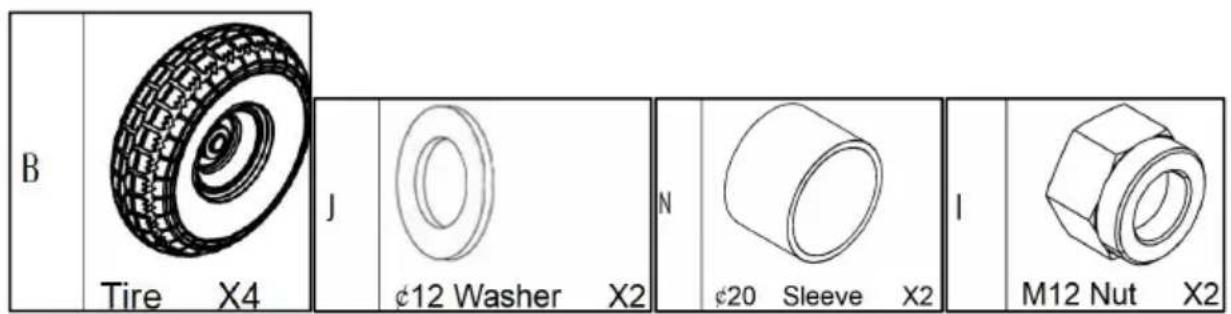

B Tire X4 J ¢12 Washer X2 N ¢20 Sleeve X2 I M12 Nut X2

1. Plaats de as (nr. F) op de plaats van de achterwielen.
2. Plaats één bus (nr. N x 2) aan elk uiteinde van de as (nr.
3. Monteer twee paar wielen (nr. B x 2) één voor één, plaats twee grote ringen (nr. J x 2) en bevestig ze met twee grote mo 2).

4. Let op: Draai de moeren niet te vast. Zorg ervoor dat de wie voldoende ruimte hebben om te draaien.

5. Let op: De luchtinlaten van de banden moeten naar buiten wij

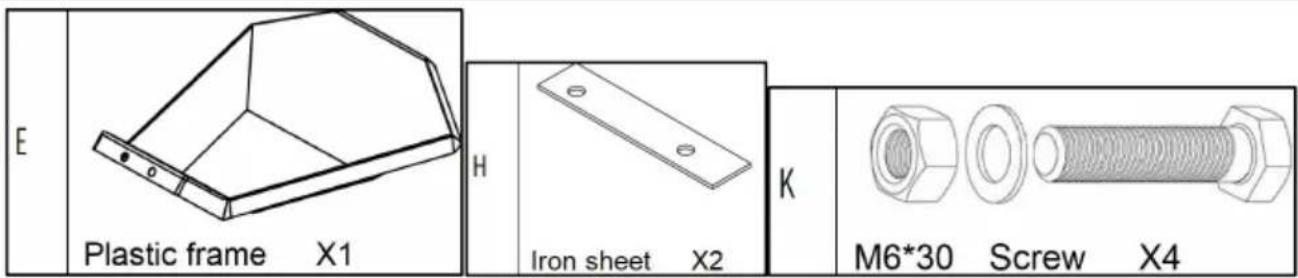

E Plastic frame X1 H Iron sheet X2 K M6*30 Screw X4

Plaats twee metalen vulplaatjes (nr. H x 2 ) aan de onderkant v kunststof frame (nr. E) en bevestig ze met vier sets schroeven e

(nr. K x 4 ).

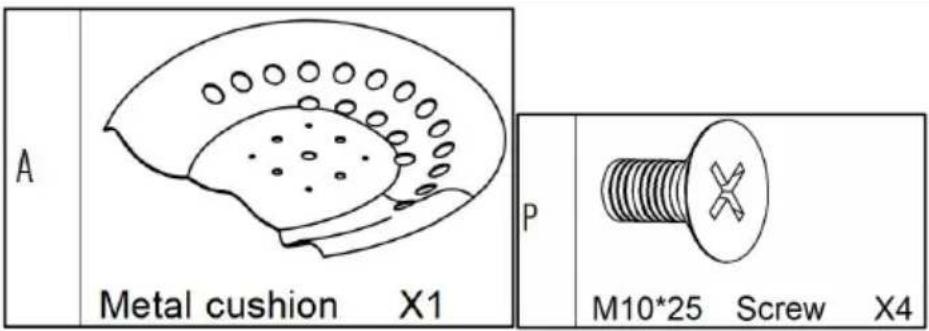

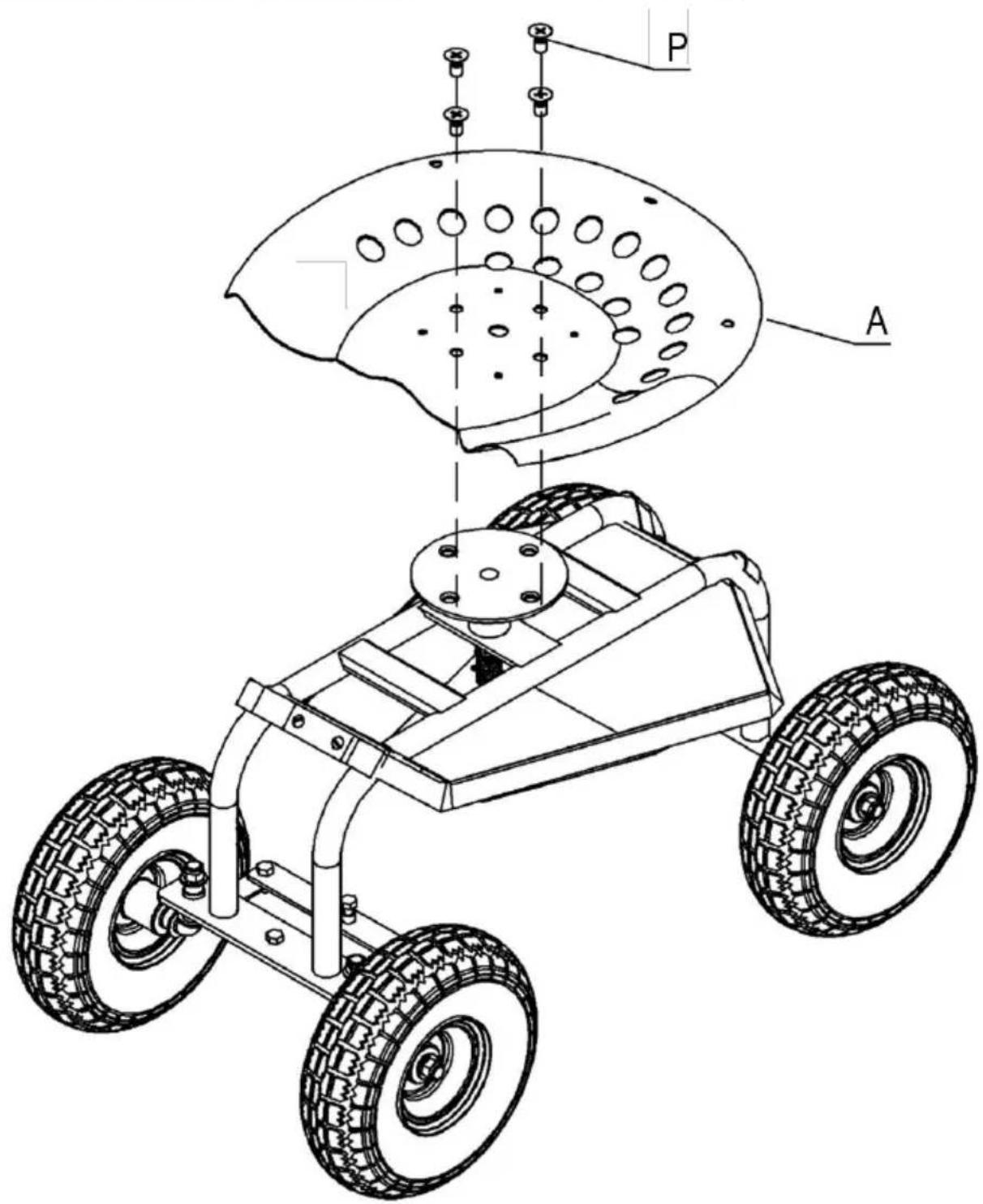

A Metal cushion X1 P M10*25 Screw X4

Bevestig het metalen zitkussen (nr. A) aan de beugel (nr. C) me moeren (nr. P x 4).

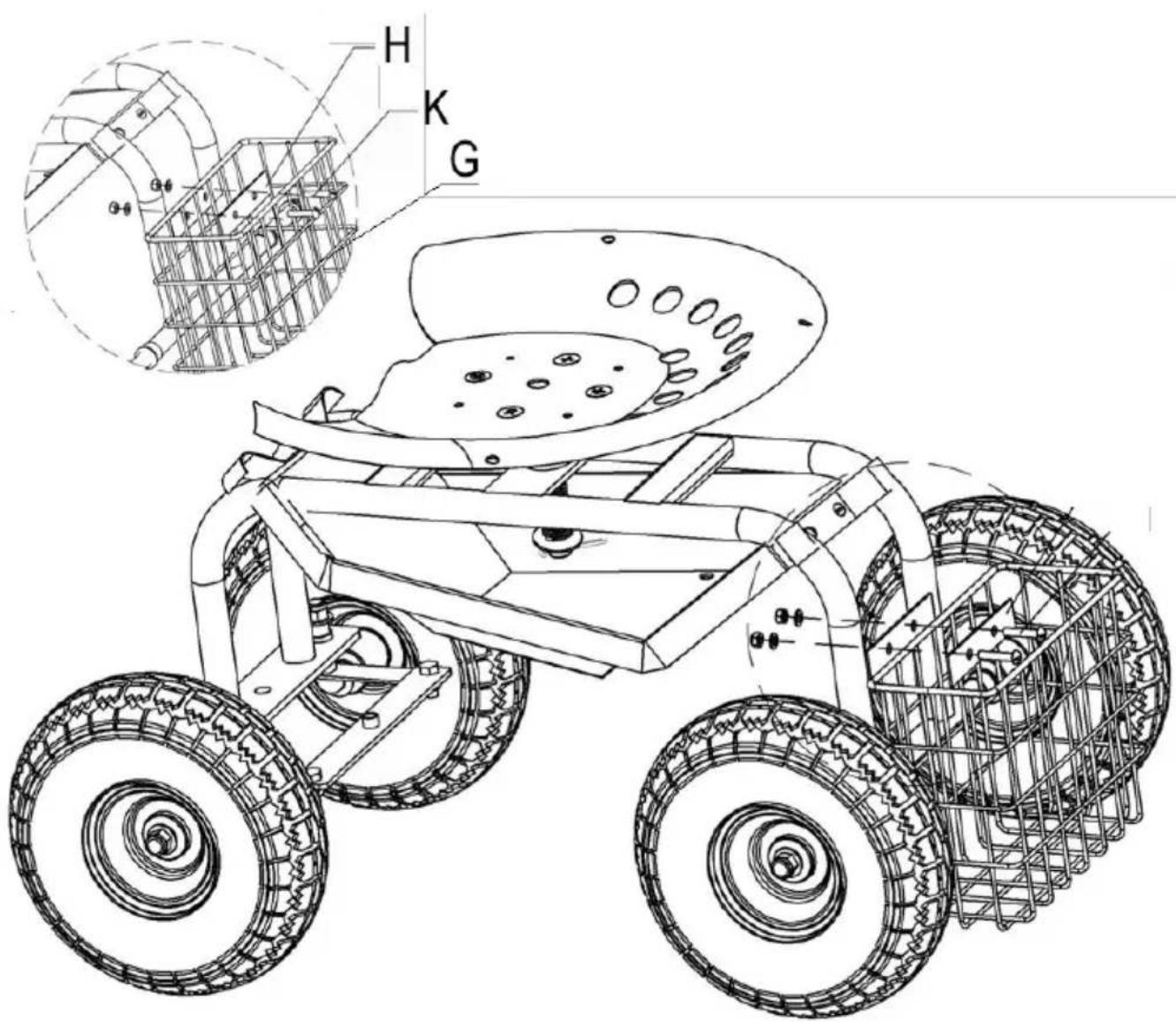

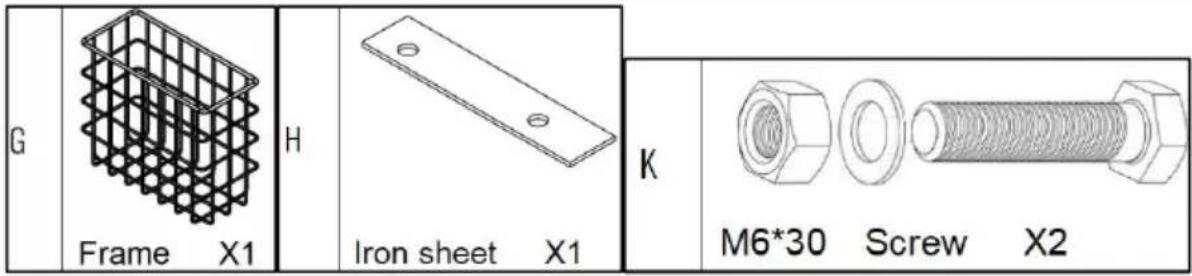

G Frame X1 H Iron sheet X1 K M6*30 Screw X2

Bevestig het frame (nr. G) met twee schroeven (nr. K x 2 ) aan Let op: Plaats een stuk metalen plaat (nr. H) in het midden op

(nr. G) voordat u het vastzet.

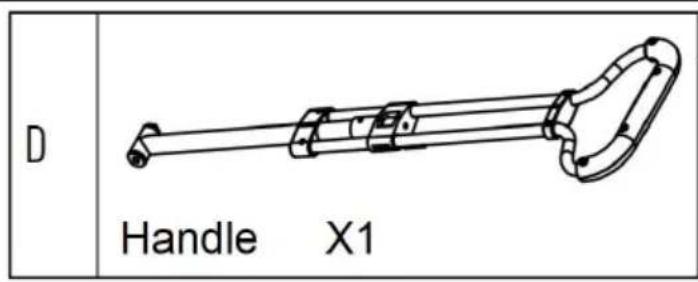

D Handle X1

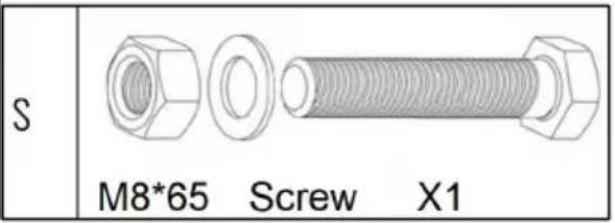

S M8*65 Screw X1

R Iron sheet X1

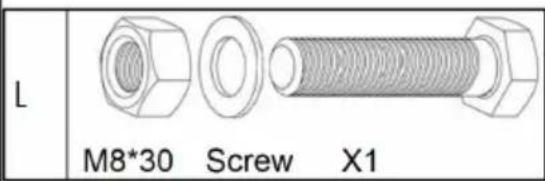

L M8*30 Screw X1

M M8*20 Screw X1

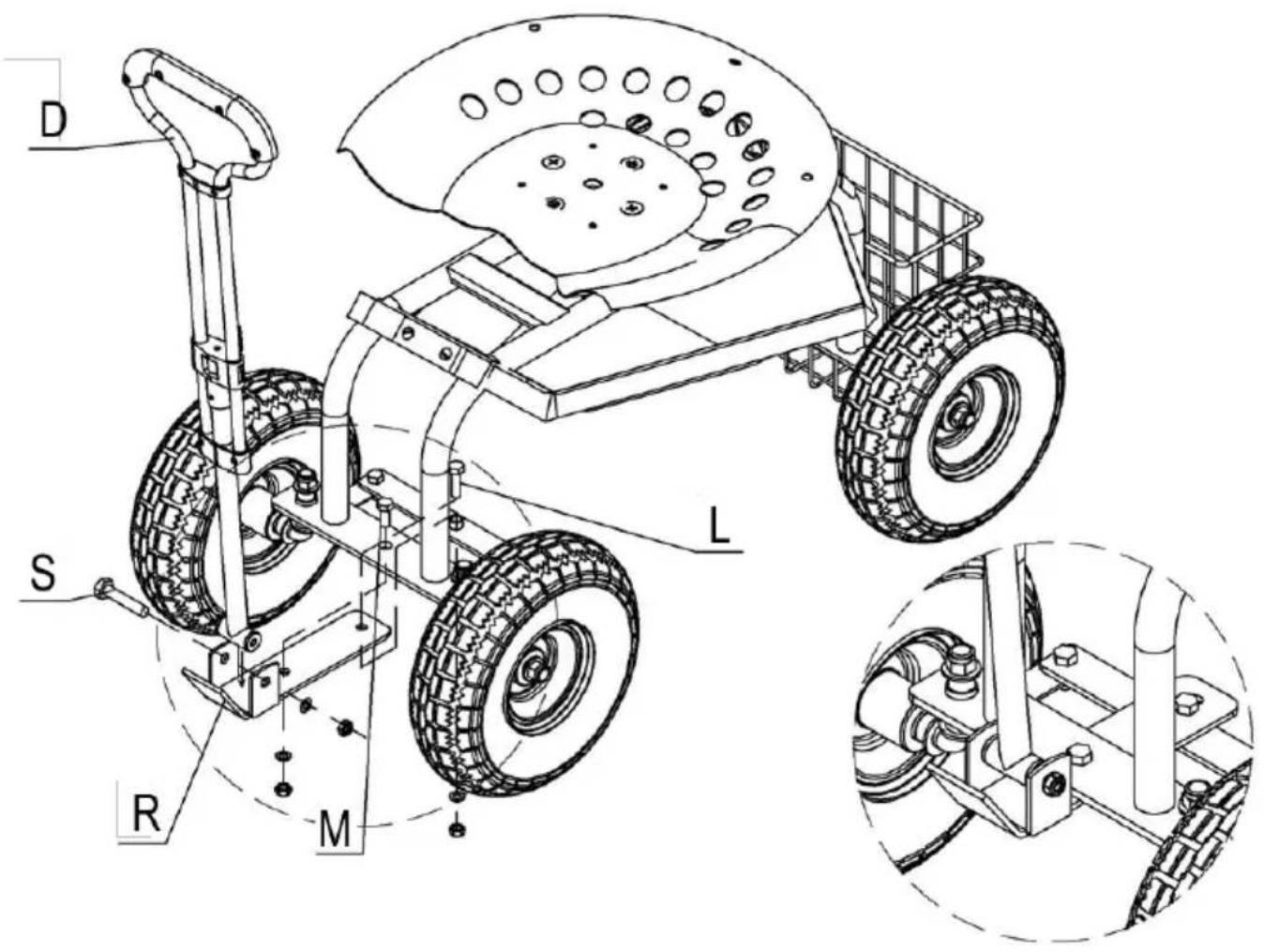

1. Bevestig eerst één stuk metalen plaat (nr. R) aan de beugel, achtereenvolgens met één schroef (nr. L) en één schroef (nr. M).
2. Bevestig vervolgens de handgreep (nr. D) aan de metalen plaa met één schroef (nr. S).

Let op: De schroef (nr. L) en de schroef (nr. M) moeten worden vastgedraaid, maar laat een beetje speling over zodat de hendel soepel kan draaien.

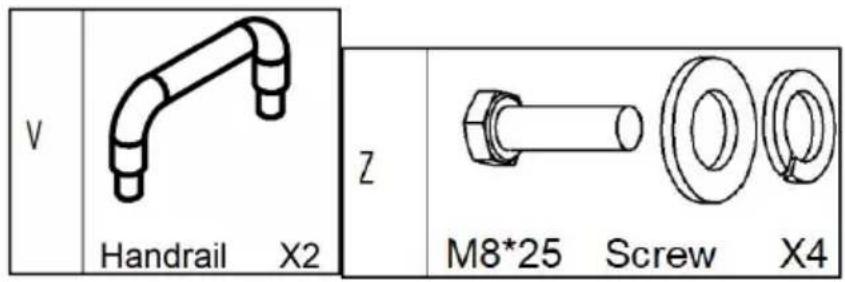

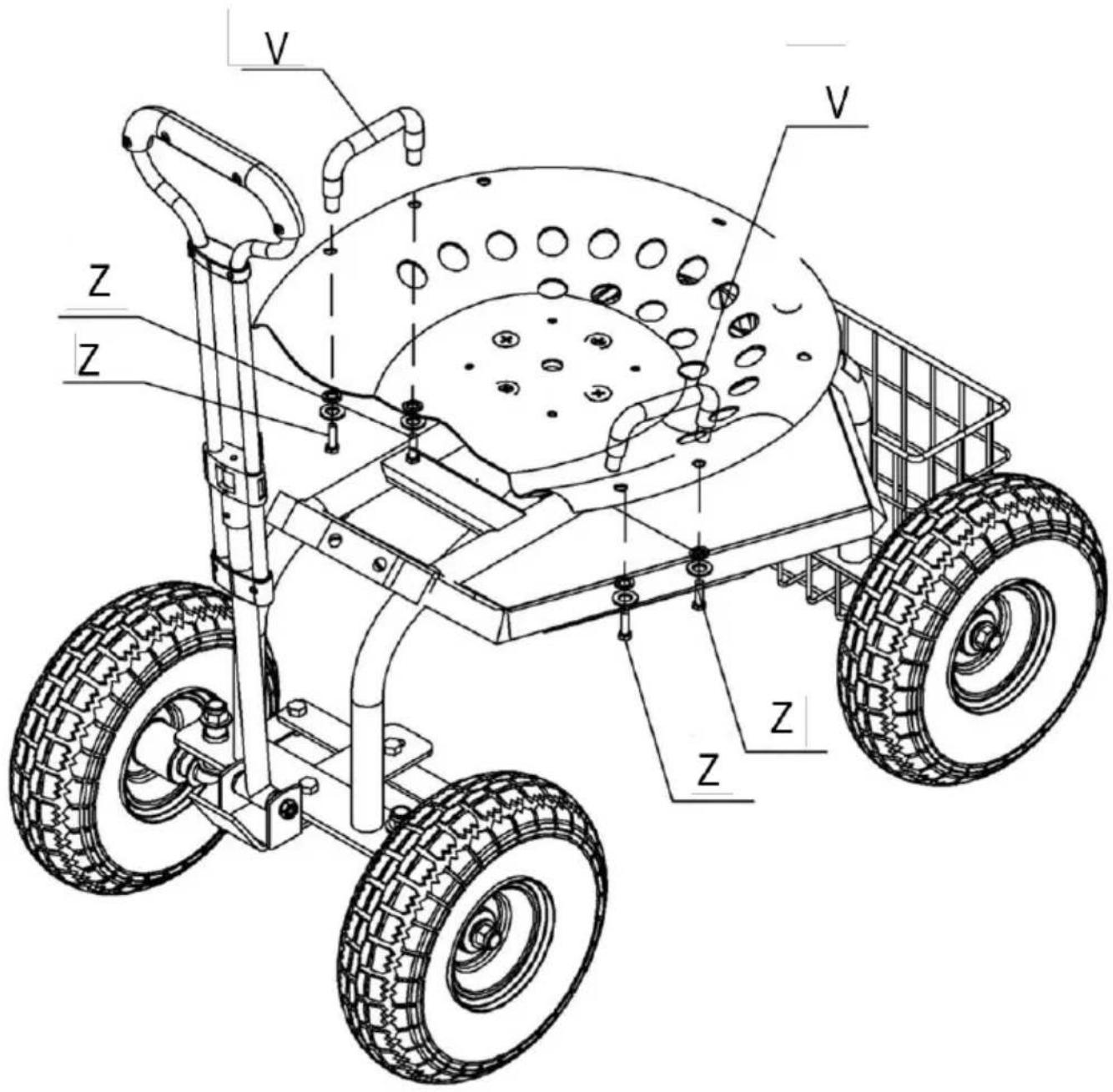

V Handrail X2 Z M8*25 Screw X4

Bevestig twee leuningen (nr. V x2 ) aan het metalen zitkussen n schroeven (nr. Z x4 ).

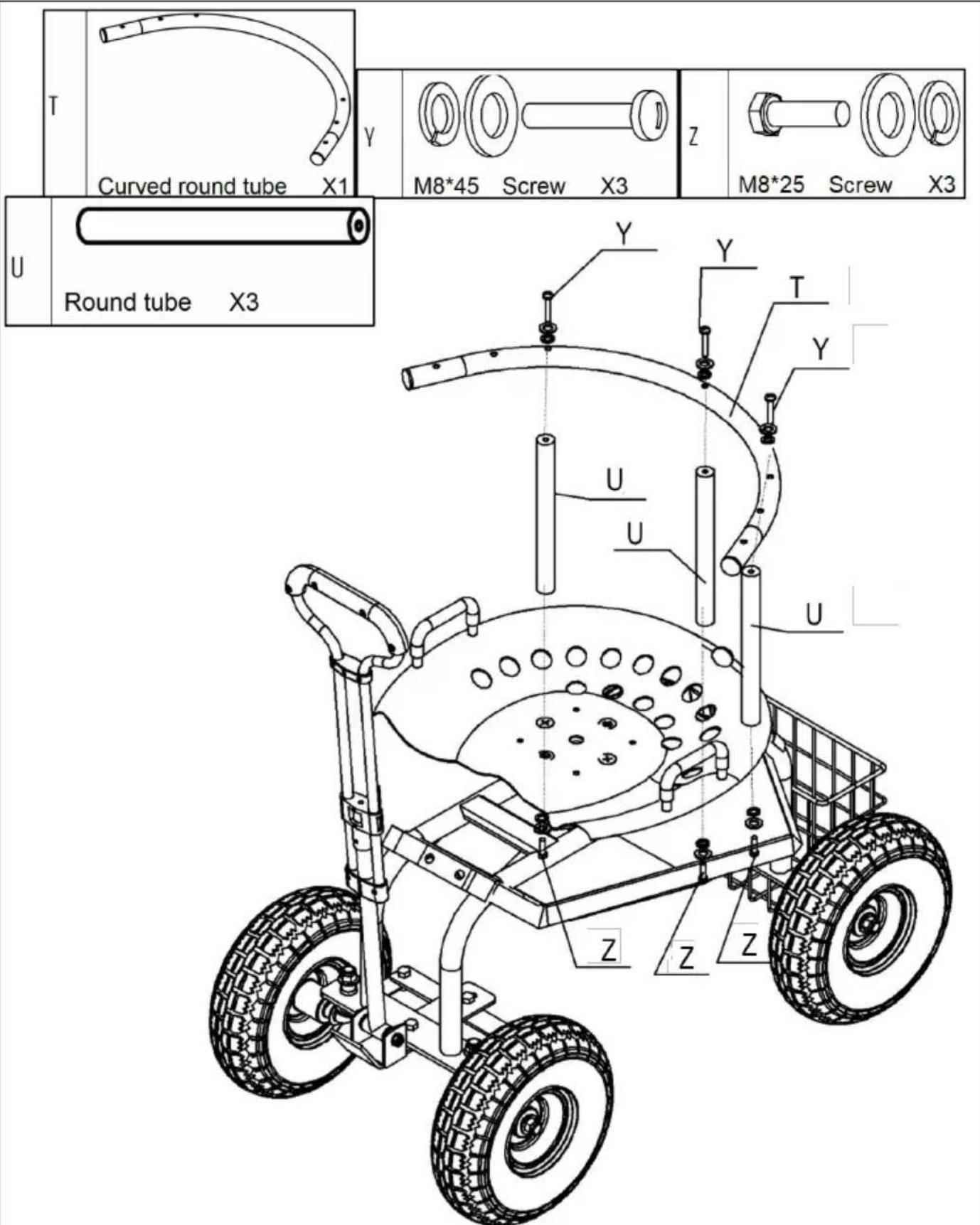

1. Bevestig de drie metalen buizen (nr. U x3 ) met drie schroev

x3 ) aan het metalen zitkussen .
2. Bevestig de gebogen ronde buis (nr. T) aan de drie metalen U x3 ) met drie schroeven (nr. Y x3 ).

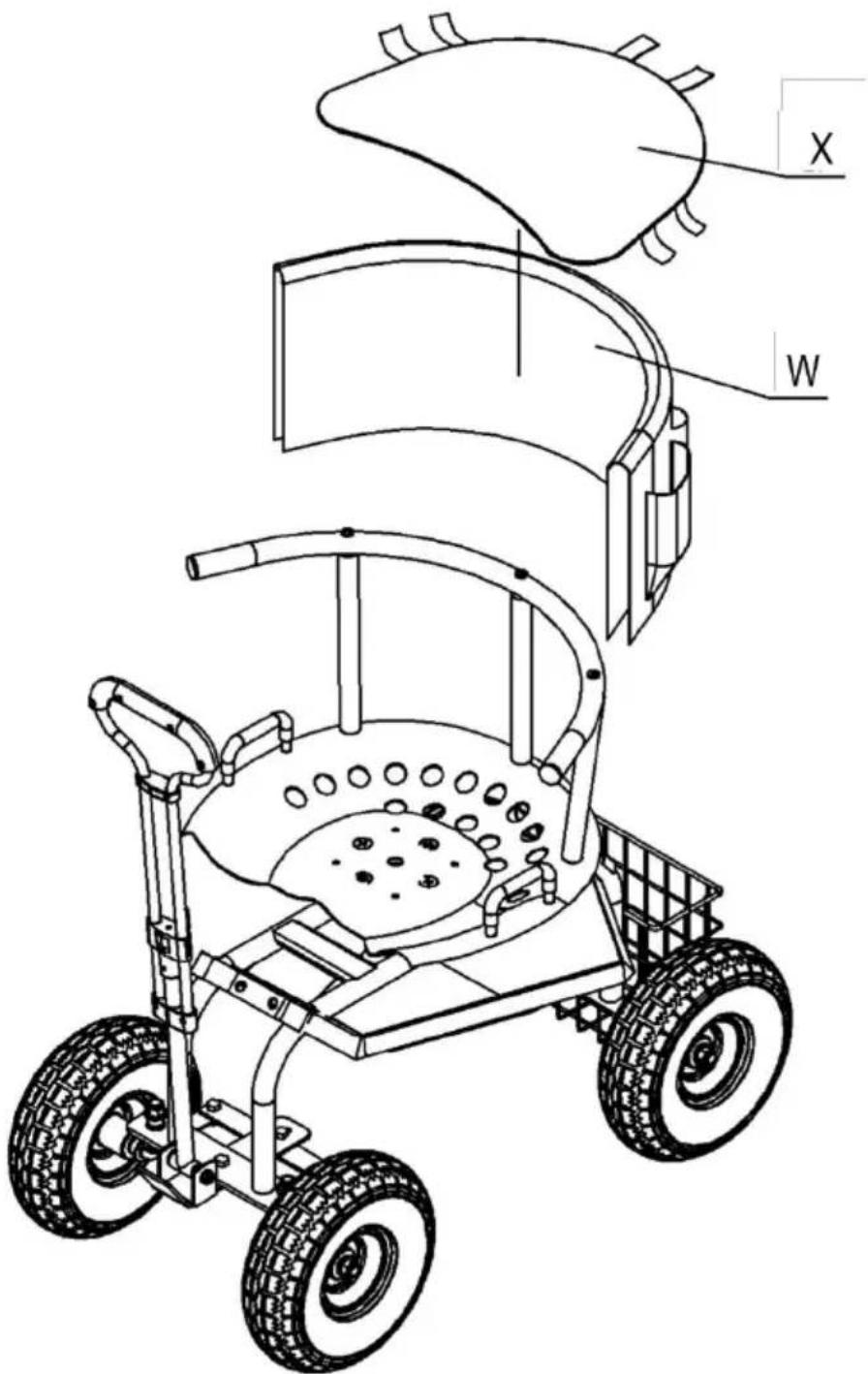

W Fabric backrest cushion X1 X Fabric seat cushion X1

1. Plaats het stoffen zitkussen (nr. X) op het metalen zitkussen

de klittenband goed vast.

1. Plaats het stoffen rugkussen (nr. B) op de gebogen ronde buimak het klittenband goed vast.

PRODUCT PARAMETER

Model	TC4502F
Veilig laadgewicht	400 pond/181 kg
De diameter van het wiel	10 inch

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730
