BEDIENUNGSANLEITUNG TC4502F Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich d Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte f Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- od Software-Updates informieren.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrill und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einflu von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Rollgartensitz auf einer flachen, ebenen, harten und glatten Oberfläche, die ihn sicher tragen kann.
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführter Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile an einem sauberen Arbeitsbereich aus und trennen sie.

Vorsichtsmaßnahmen treffen

1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.
3. Überschreiten Sie nicht die angegebene Gewichtskapazitäten.
4. Nur bestimmungsgemäß verwenden.
5. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose ode beschädigt sind.

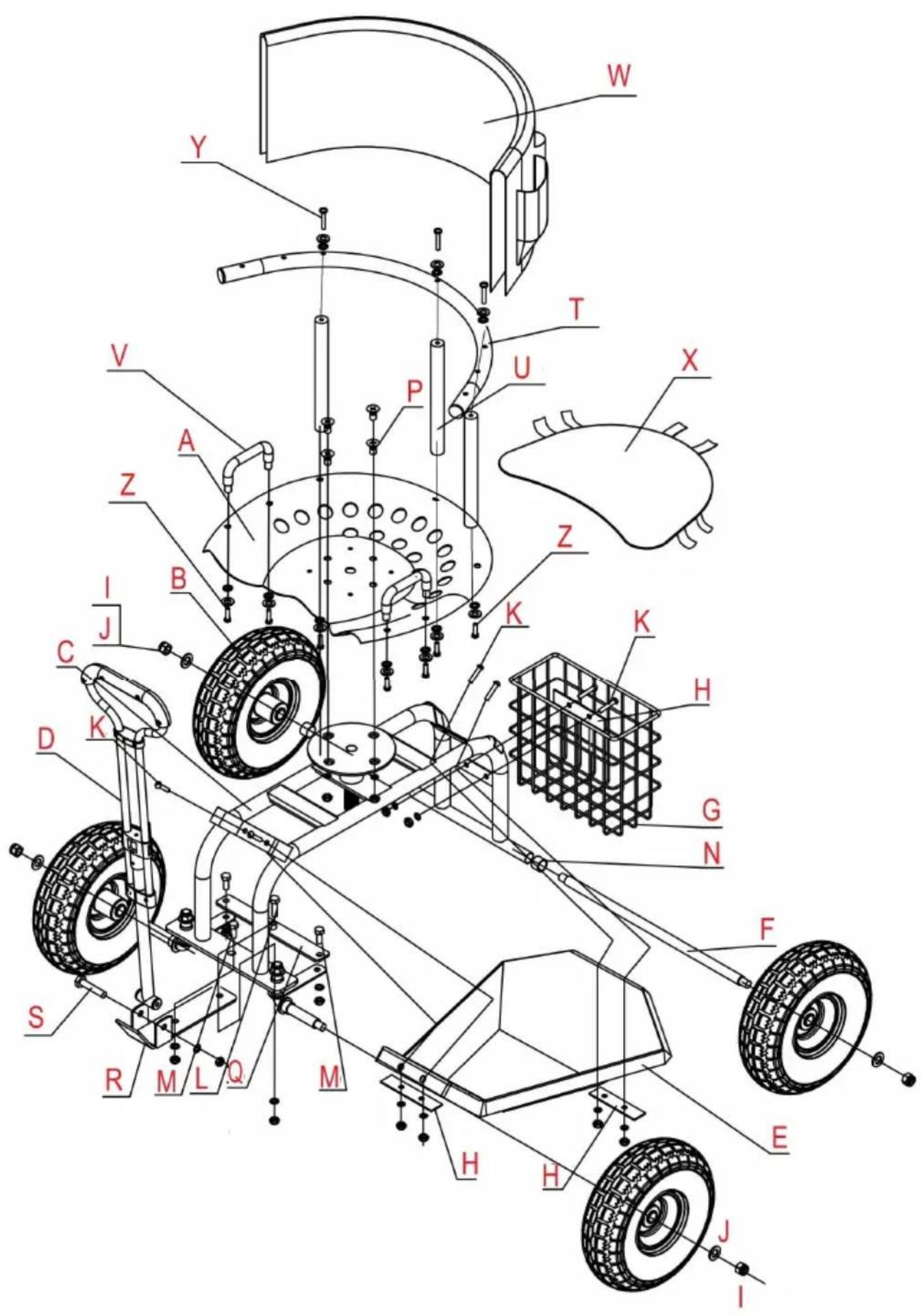

PARTS LIST

A	Metallkissen X1	B	Reifen X4
C	Rahmen X1	D	Griff X1
E	Kunststoffrahmen X1	F	Achse X1
G	Rahmen X1	H	Eisenblech X3

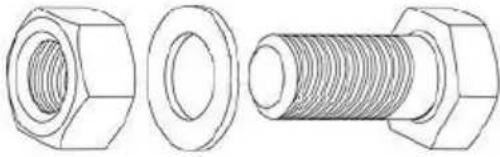

ICH	M12 Mutter X4	J	12 Unterlegscheibe X4

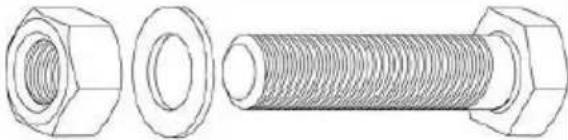

K	M6*30 Schraube X6	L	M8*30 Schraube X1
M	M8*20 Schraube X3	N	20 Hülse X2
P	M10*25 Schraube X4	Q	Eisenblech X1
R	Eisenblech X1	S	M8*65 Schraube X1
T	Gebogenes Rundrohr X1	U	Rundrohr X3
V	Handlauf X2	W	Stoffrückenkissen X1
X	Stoffsitzkissen X1	Y	M8*45 Schraube X3
Z	M8*25 Schraube X7

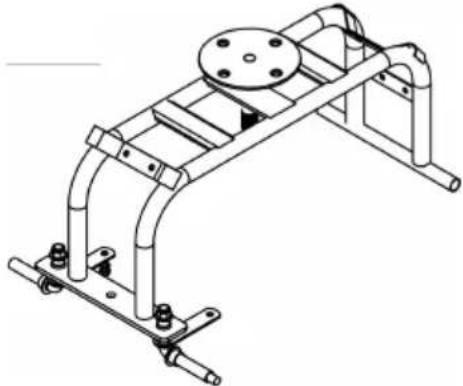

1. Befestigen Sie das Eisenblech (Nr. Q) mit zwei Schrauben (Nr. am Rahmen (Nr. C).
2. Hinweis: Der hervorstehende Teil des Eisenblechs (Nr. Q) sollte oben zeigen. (Detaillierte Abbildung)

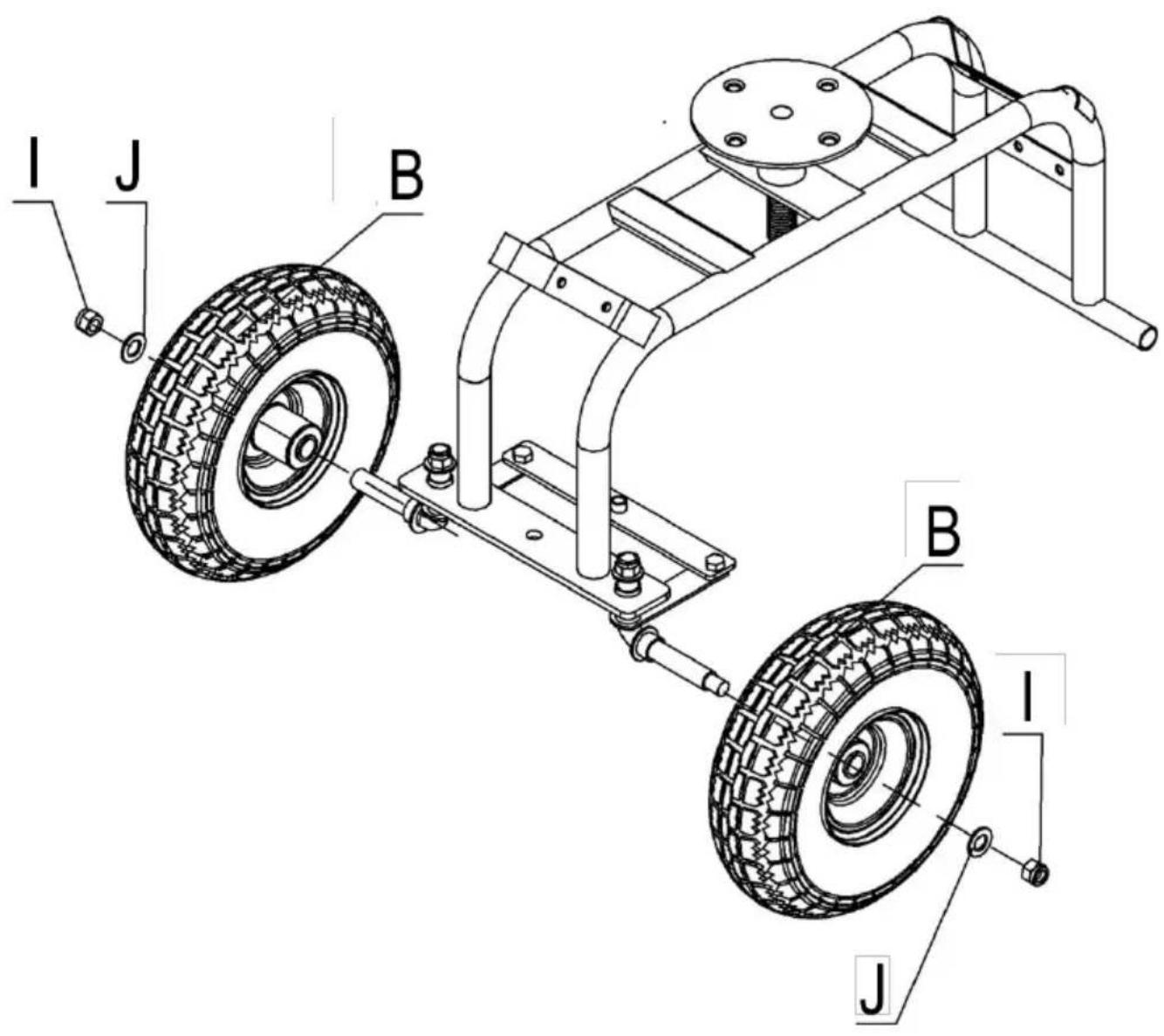

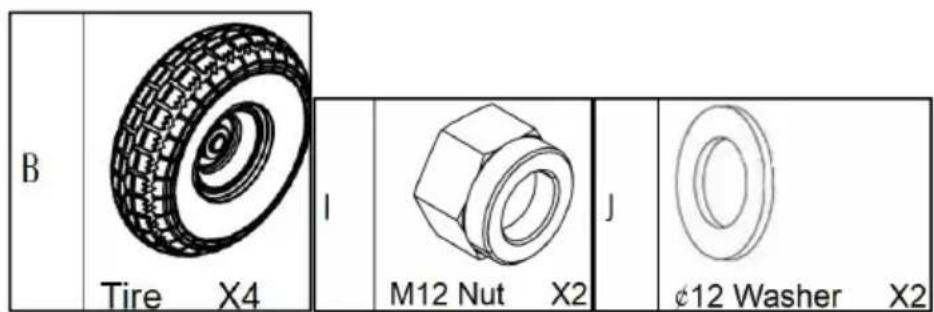

B Tire X4 I M12 Nut X2 J Ø12 Washer X2

1. Montieren Sie die Räder (Nr. B x2) auf den Achsen, legen Sie große Unterlegscheiben (Nr. J x2 ) auf und befestigen Sie sie m großen Muttern (Nr. I x2 ).
2. Hinweis: Ziehen Sie die Muttern nicht vollständig fest; lassen Spielraum, damit sich die Räder drehen können.
3. Hinweis: Die Lufteinlässe der Reifen sollten nach außen zeigen

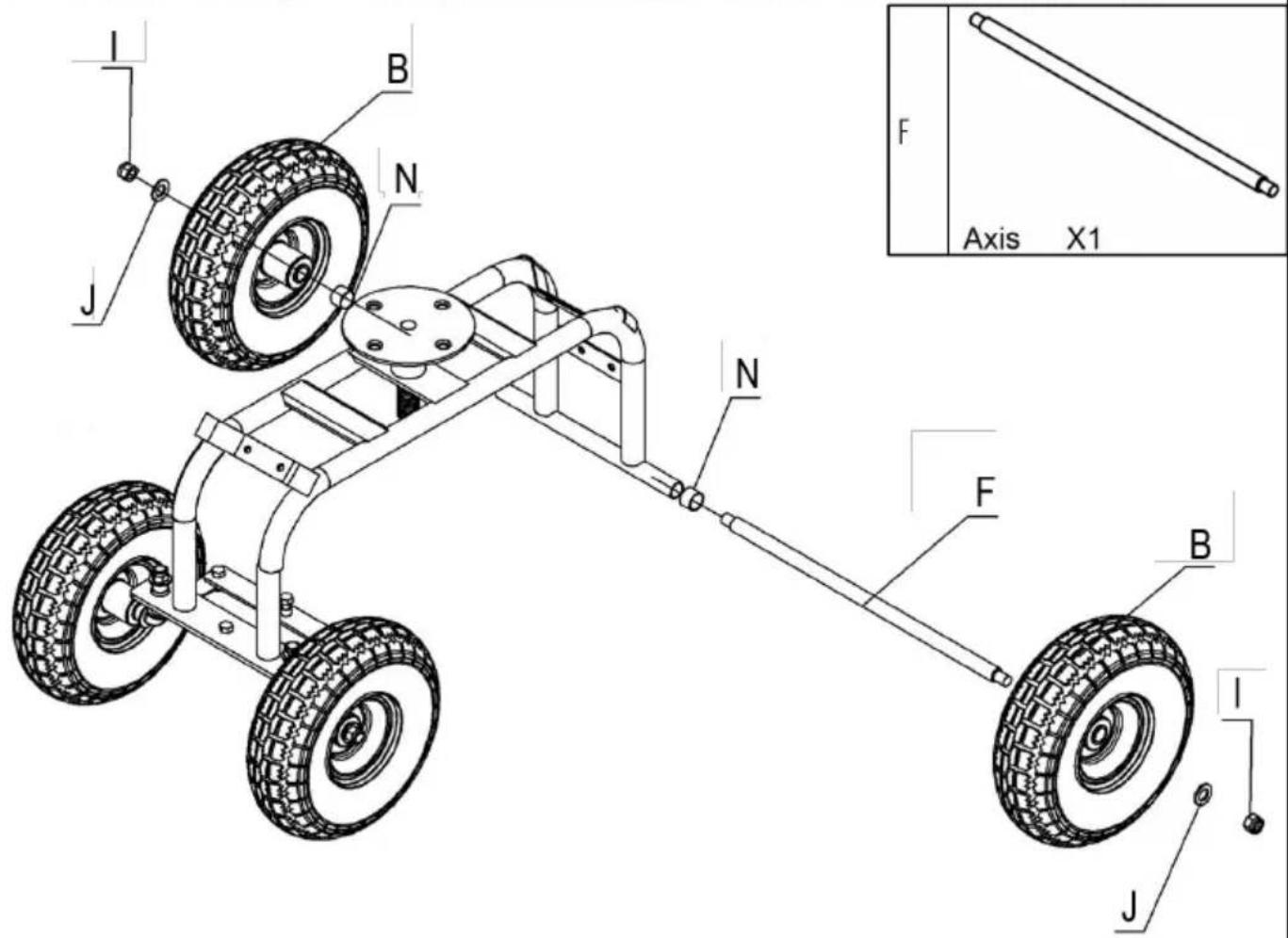

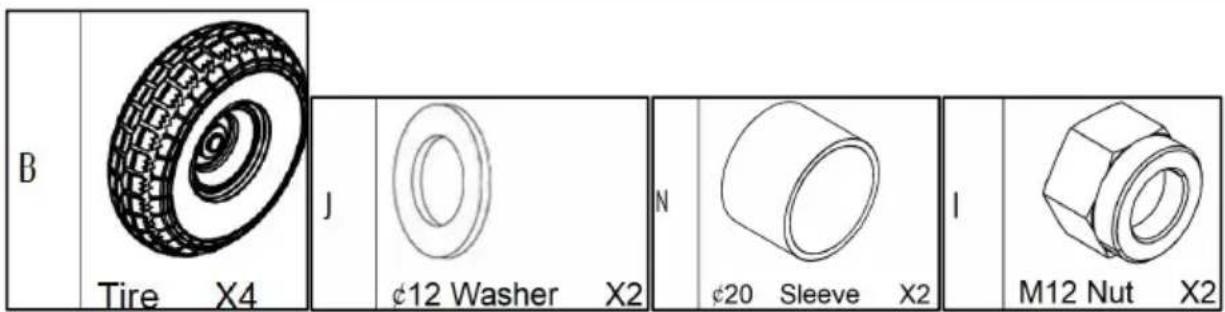

B Tire X4 J ¢12 Washer X2 N ¢20 Sleeve X2 I M12 Nut X2

1. Installieren Sie die Achse (Nr. F) an der Position der Hinterrä
2. Platzieren Sie an jedem Ende der Achse (Nr. F) eine Buchse
3. nacheinander zwei Radpaare (Nr. B x 2 ), setzen Sie dann z Unterlegscheiben (Nr. J x 2) auf und befestigen Sie sie mit zwei Muttern (Nr. I x 2 ).
4. Hinweis: Ziehen Sie die Muttern nicht vollständig fest. Stellen \$

dass genügend Platz zum Drehen der Räder vorhanden ist.

1. Hinweis: Die Lufteinlässe der Reifen sollten nach außen zeigen

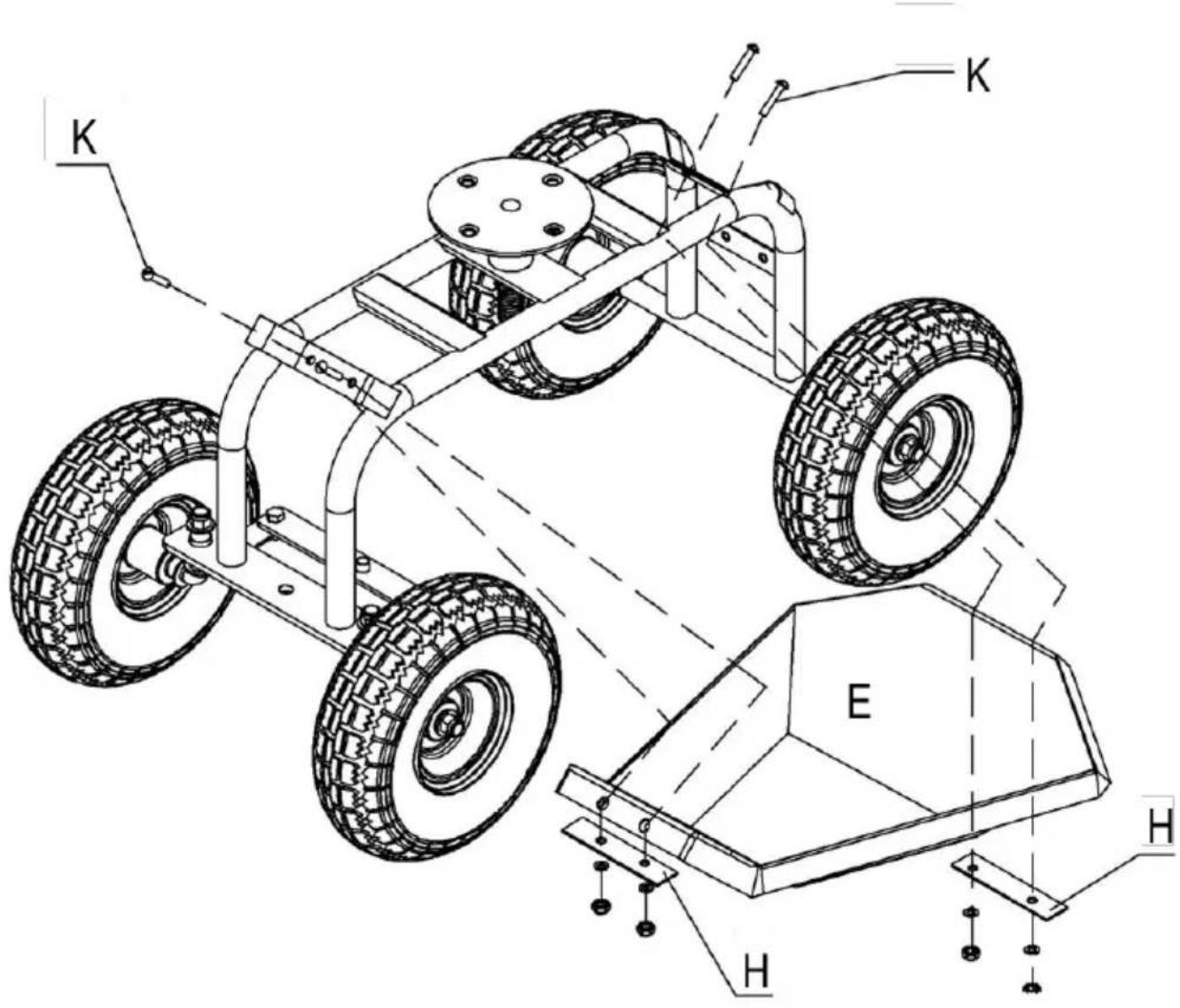

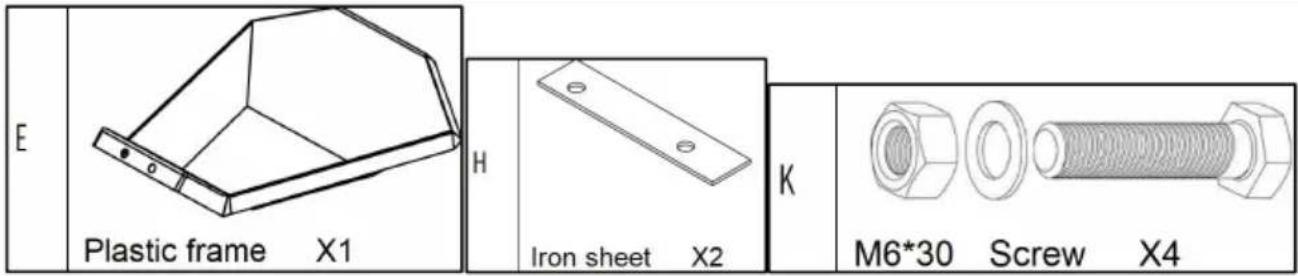

E Plastic frame X1 H Iron sheet X2 K M6*30 Screw X4

Platzieren Sie zwei Metallscheiben (Nr. H x 2 ) an der Unterseite

Kunststoffrahmens (Nr. E) und befestigen Sie sie mit vier Sätzen Schrauben und Muttern (Nr. K x 4 ).

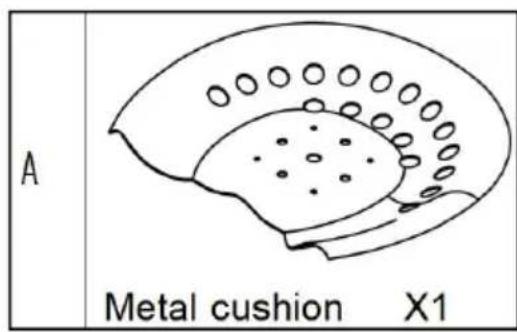

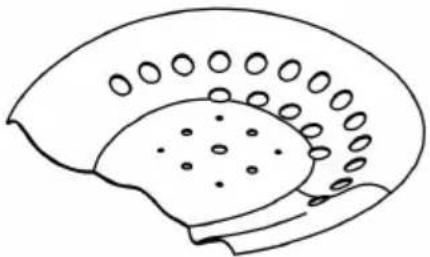

A Metal cushion X1

Befestigen Sie das Sitzkissen (Nr. A) aus Metall mit vier Muttern an der Halterung (Nr. C).

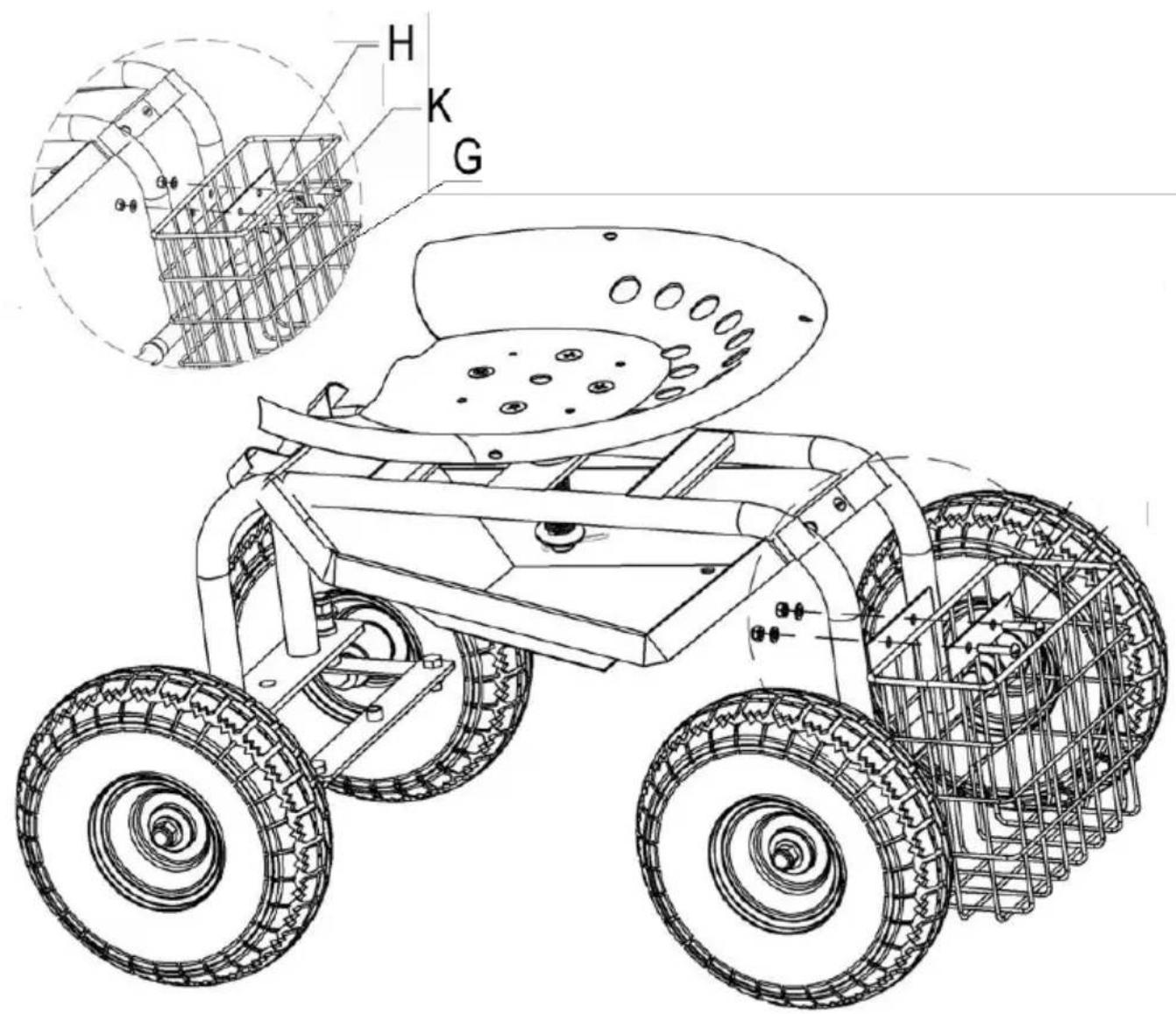

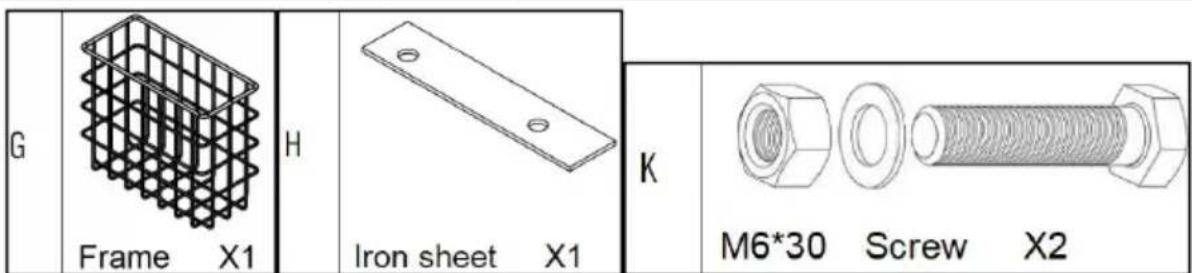

G Frame X1 H Iron sheet X1 K M6*30 Screw X2

Befestigen Sie den Rahmen (Nr. G) mit zwei Schrauben (Nr. K) Halterung. Hinweis: Legen Sie ein Stück Metallblech (Nr. H) vor der Befestigung mittig auf den Rahmen (Nr. G).

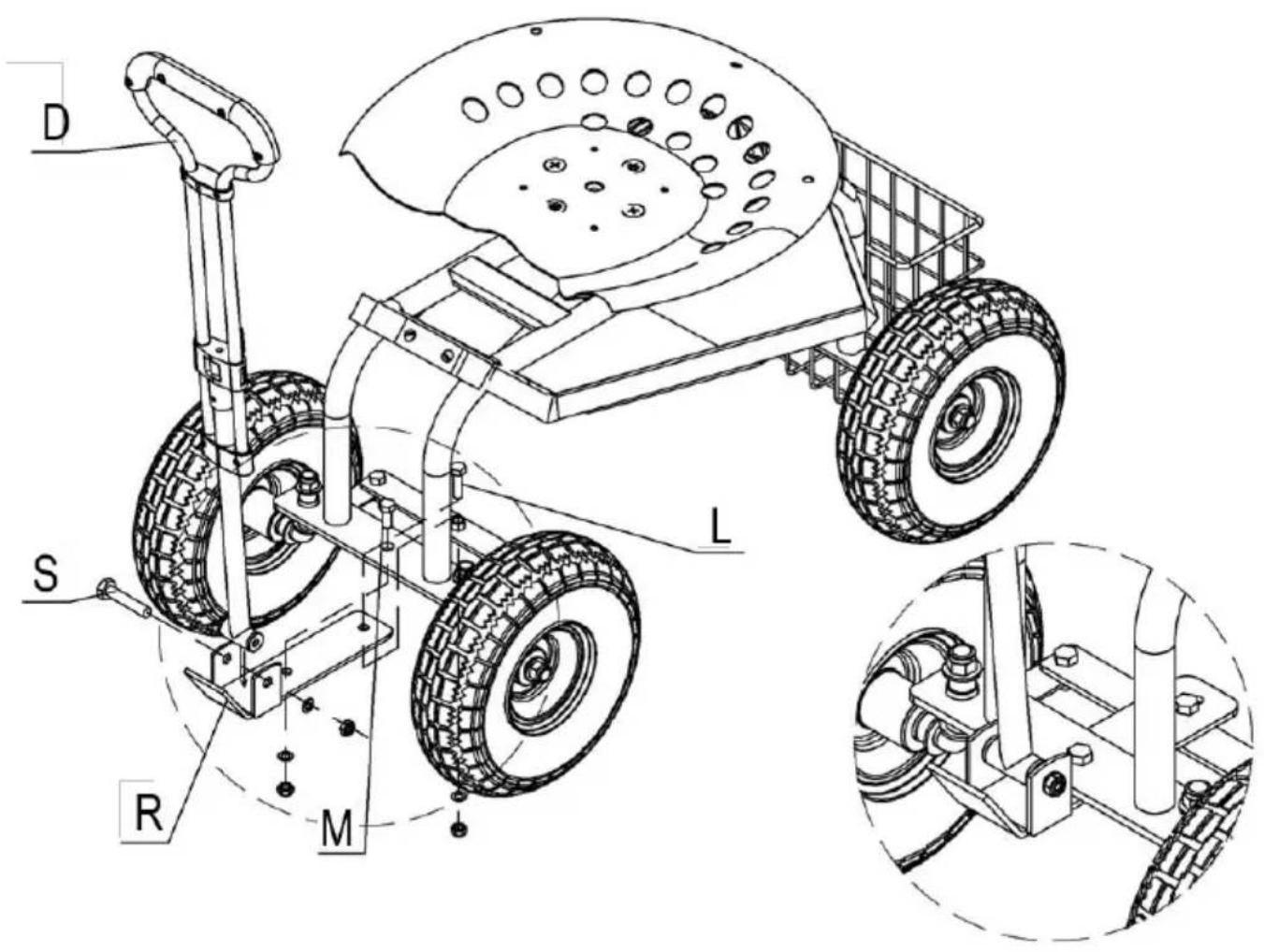

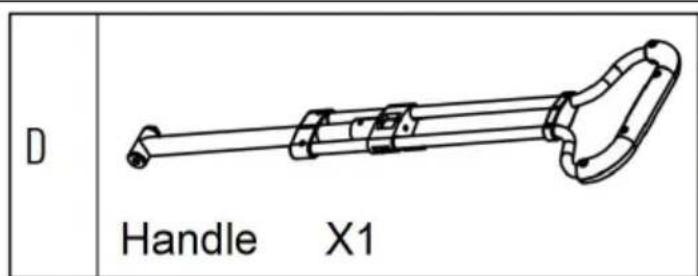

D Handle X1

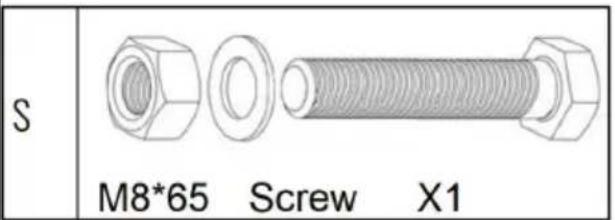

S M8*65 Screw X1

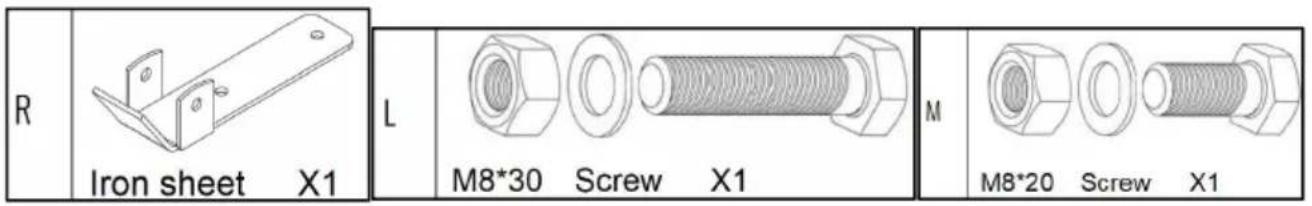

R Iron sheet X1 L M8*30 Screw X1 M M8*20 Screw X1

1. Befestigen Sie zunächst ein Stück Blech (Nr. R) nacheinander Schraube (Nr. L) und einer Schraube (Nr. M) an der Halterung.
2. Befestigen Sie dann den Griff (Nr. D) mit einer Schraube (Nr. Metallblech (Nr. R).

Hinweis: Die Schraube (Nr. L) und die Schraube (Nr. M) sollten festgezogen werden, aber lassen Sie ein wenig Spiel, um sicherzu dass sich der Griff (Nr. D) reibungslos drehen kann.

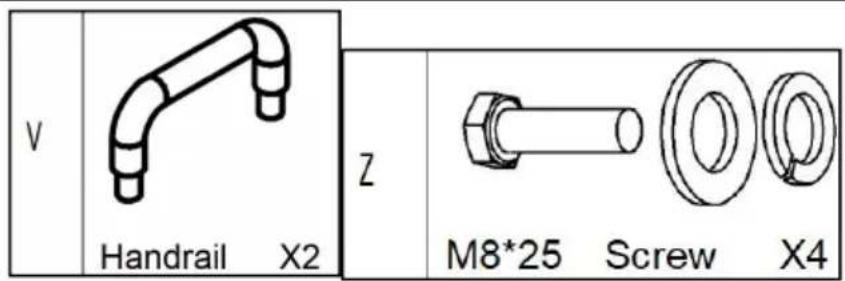

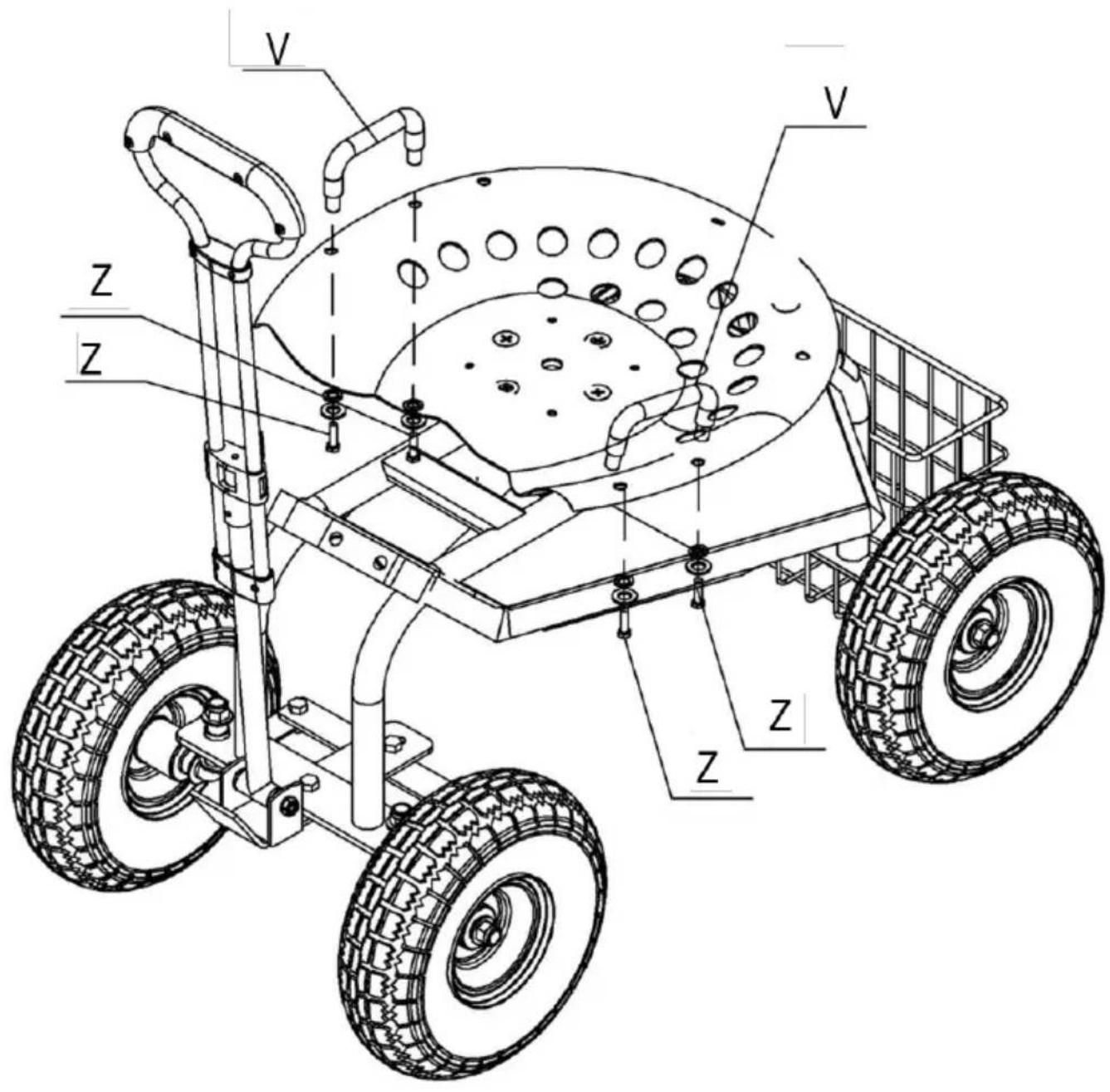

V Handrail X2 Z M8*25 Screw X4

Befestigen Sie zwei Handläufe (Nr. V x2 ) mit vier Schrauben (N Metallsitzkissen .

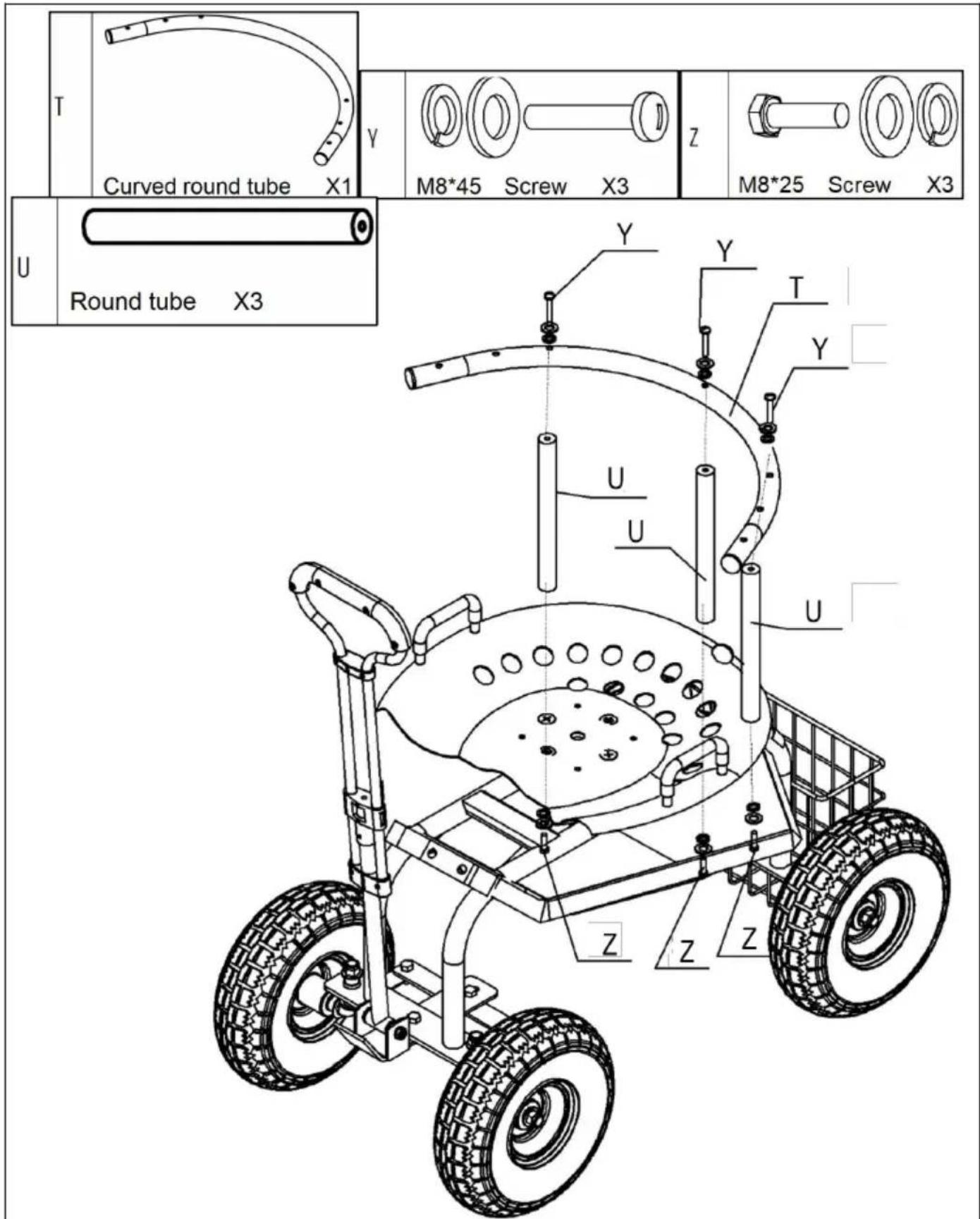

1. Befestigen Sie drei Metallrohre (Nr. U x3 ) mit drei Schrauben am Metallsitzkissen .
2. mit drei Schrauben (Nr. Y x 3) an den drei Metallrohren (

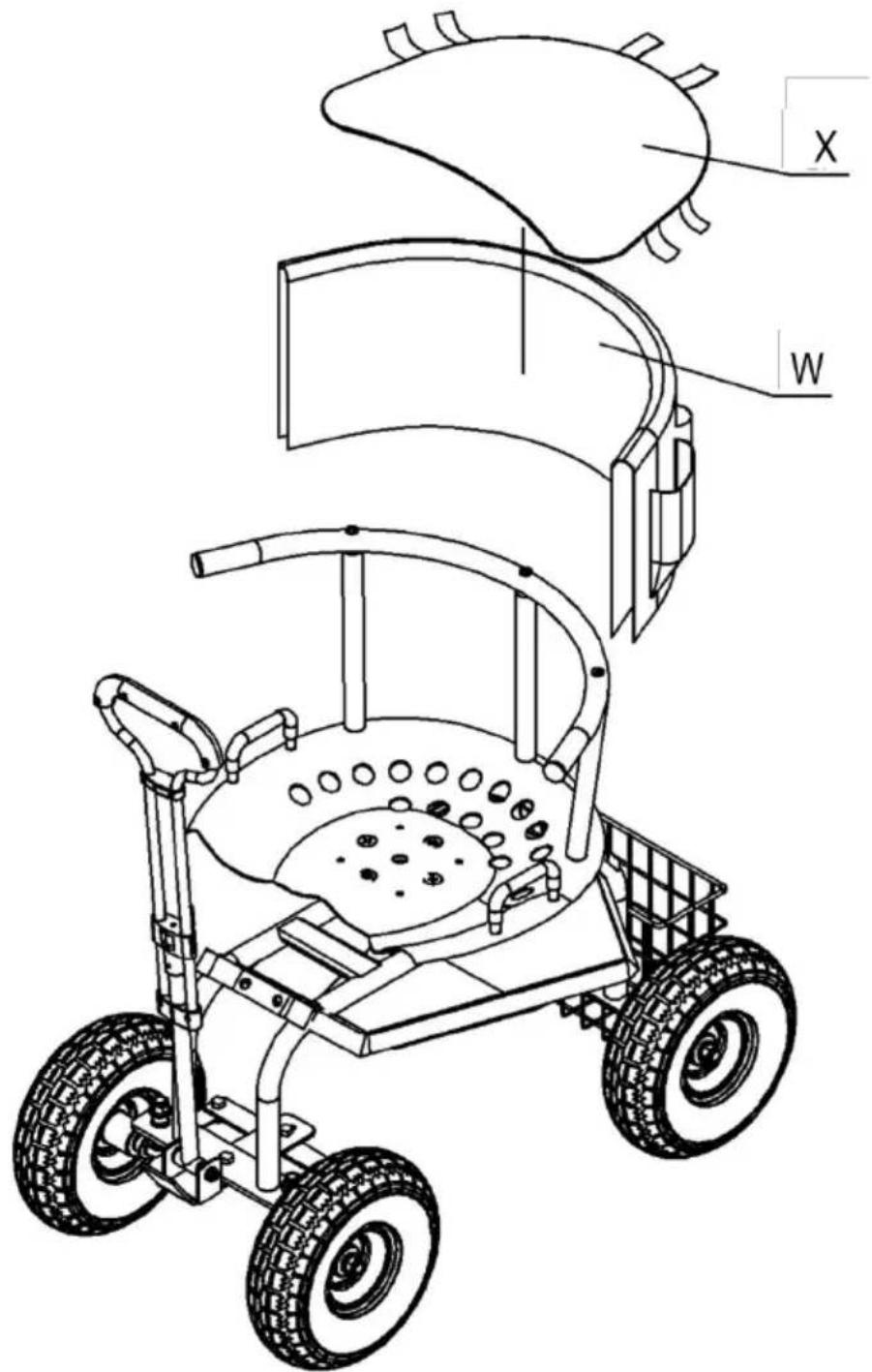

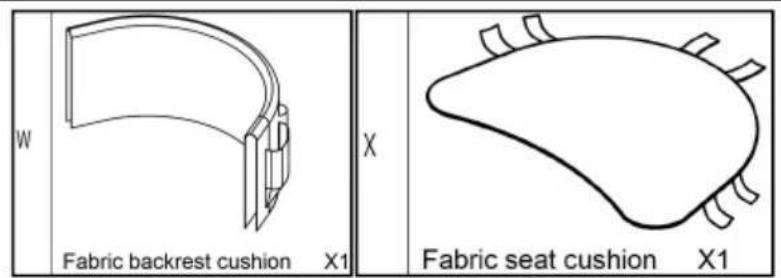

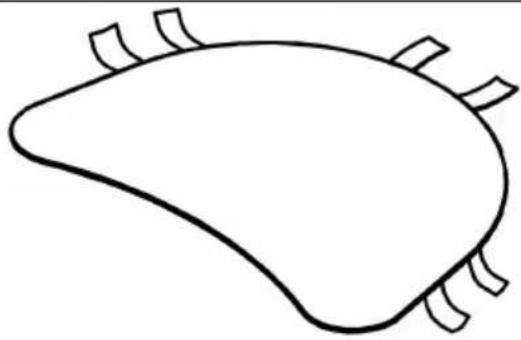

W Fabric backrest cushion X1 X Fabric seat cushion X1

1. Legen Sie das Stoffsitzkissen (Nr. X) auf das Metallsitzkissen befestigen Sie den Klettverschluss ordnungsgemäß.

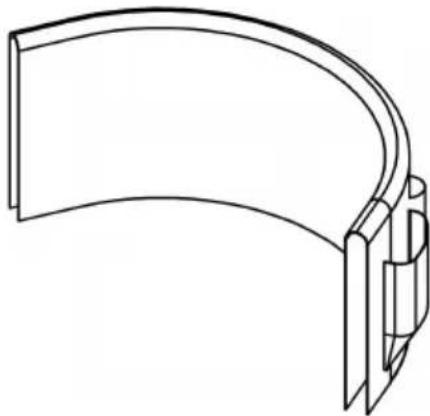

2. Installieren Sie das Stoff-Rückenpolster (Nr. W) auf dem gebog Rundrohr (Nr. T) und befestigen Sie den Klettverschluss ordnungsg

Modell	TC4502F
Sicheres Ladegewicht	400 lb/181 kg
Der Durchmesser des Rades	10 Zoll

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
