MANUAL DE USUARIO TC4502F Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar su manual de usuario. La apariencia del producto depel del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de softwar nuestro producto.

ADVERTENCIA:

Lea este material antes de usar este producto. De lo contrario, p sufrir lesiones graves.

Precauciones de montaje

1. Ensamble únicamente según estas instrucciones. Un montaje incorrecto puede causar riesgos.
2. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes durante el montaje.
3. Mantenga el área de reunión limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No realice el montaje si está cansado o bajo la influencia del alc drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensamblados correcta y completamente.
7. Ensamble sobre una superficie plana, nivelada, dura y lisa capaz o soportar de forma segura el asiento de jardín rodante.
8. Para obtener más información sobre las piezas que se enumeran las siguientes páginas, consulte el diagrama de montaje de este manual. Desembale y separe todas las piezas en un área de tra limpia.

Precauciones de uso

1. NO SE SIENTA NI SE PARE SOBRE ESTE ARTÍCULO.
2. Este producto no es un juguete. No permita que los niños juegue él ni lo acerquen.
3. No exceda lo especificado capacidades de peso.
4. Úselo únicamente según lo previsto.
5. Inspeccione antes de cada uso; no lo utilice si las piezas están o dañadas.

GUARDE ESTE MANUAL

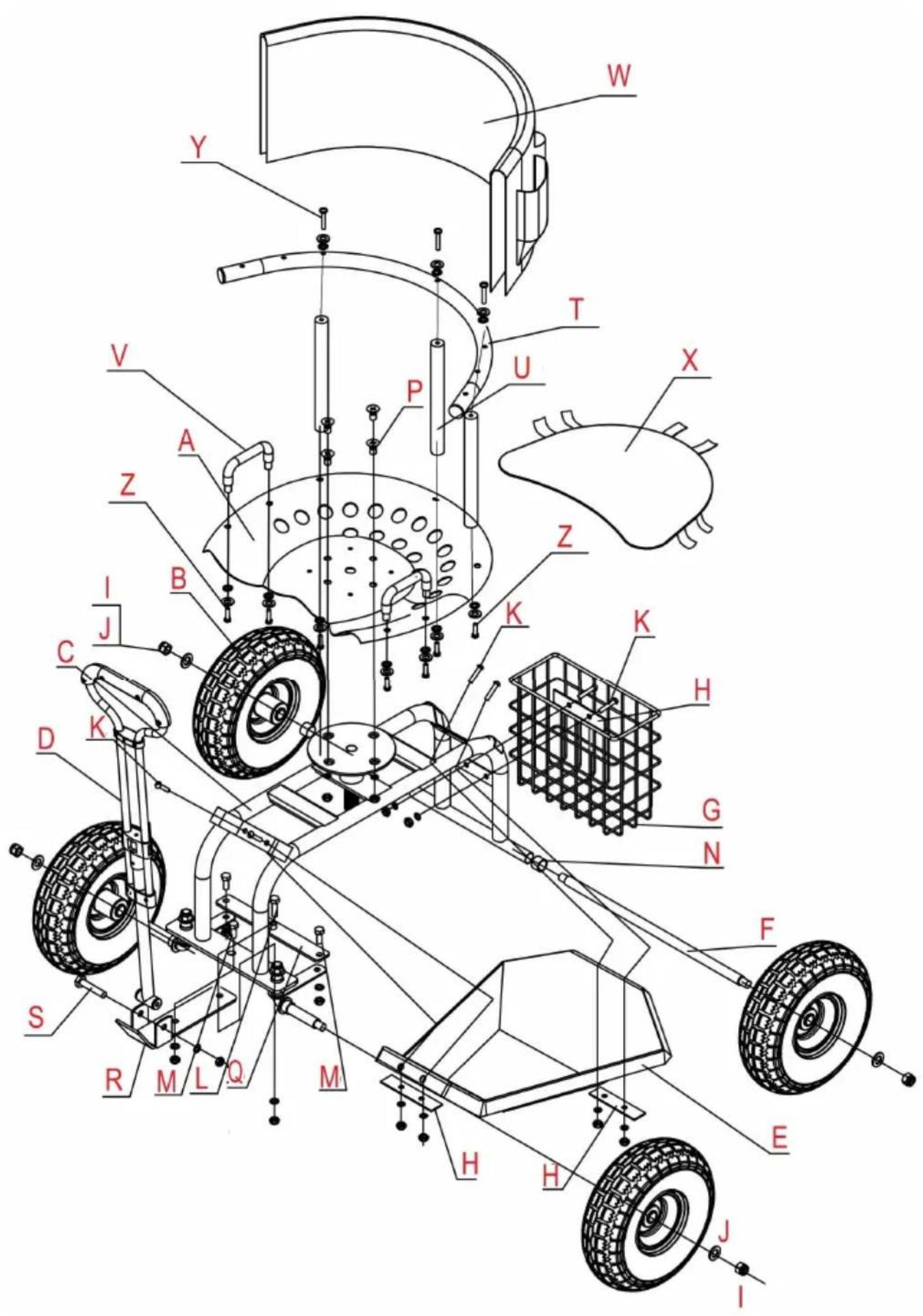

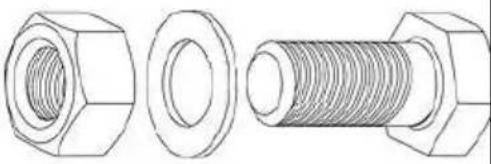

PARTS LIST

A	Cojín de metal X1	B	Neumático X4
do	Marco X1	D	Manejar X1
mi	Marco de plástico X1	F	Eje X1
GRAMO	Marco X1	H	Chapa de hierro X3
I	Tuerca M12 X4	Yo	¢ 12 Arandela X4

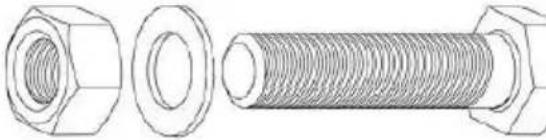

K	Tornillo M6*30 X6	Yo	Tornillo M8*30 X1
METRO	Tornillo M8*20 X3	norte	20 Manga X2
PAG	Tornillo M10*25 X4	Q	Chapa de hierro X1
R	Chapa de hierro X1	S	Tornillo M8*65 X1
T	Tubo redondo curvo X1	Tú	Tubo redondo X3
V	Pasamanos X2	Yo	Cojín de respaldo de tela
incógnita	Cojín de asiento de te X1	γ	Tornillo M8*45 X3
Z	Tornillo M8*25 X7

1. Fije la lámina de hierro (n.° Q) al marco (n.° C) con dos tornillos (n.° M x2).
2. Nota: La parte que sobresale de la chapa de hierro (n.° Q) d

hacia arriba. (Diagrama detallado)

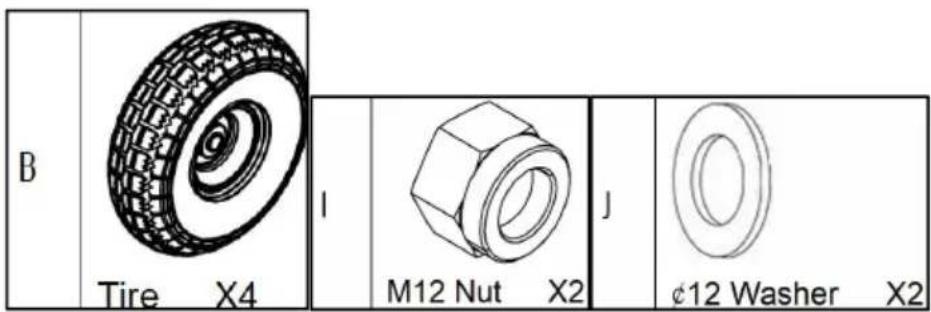

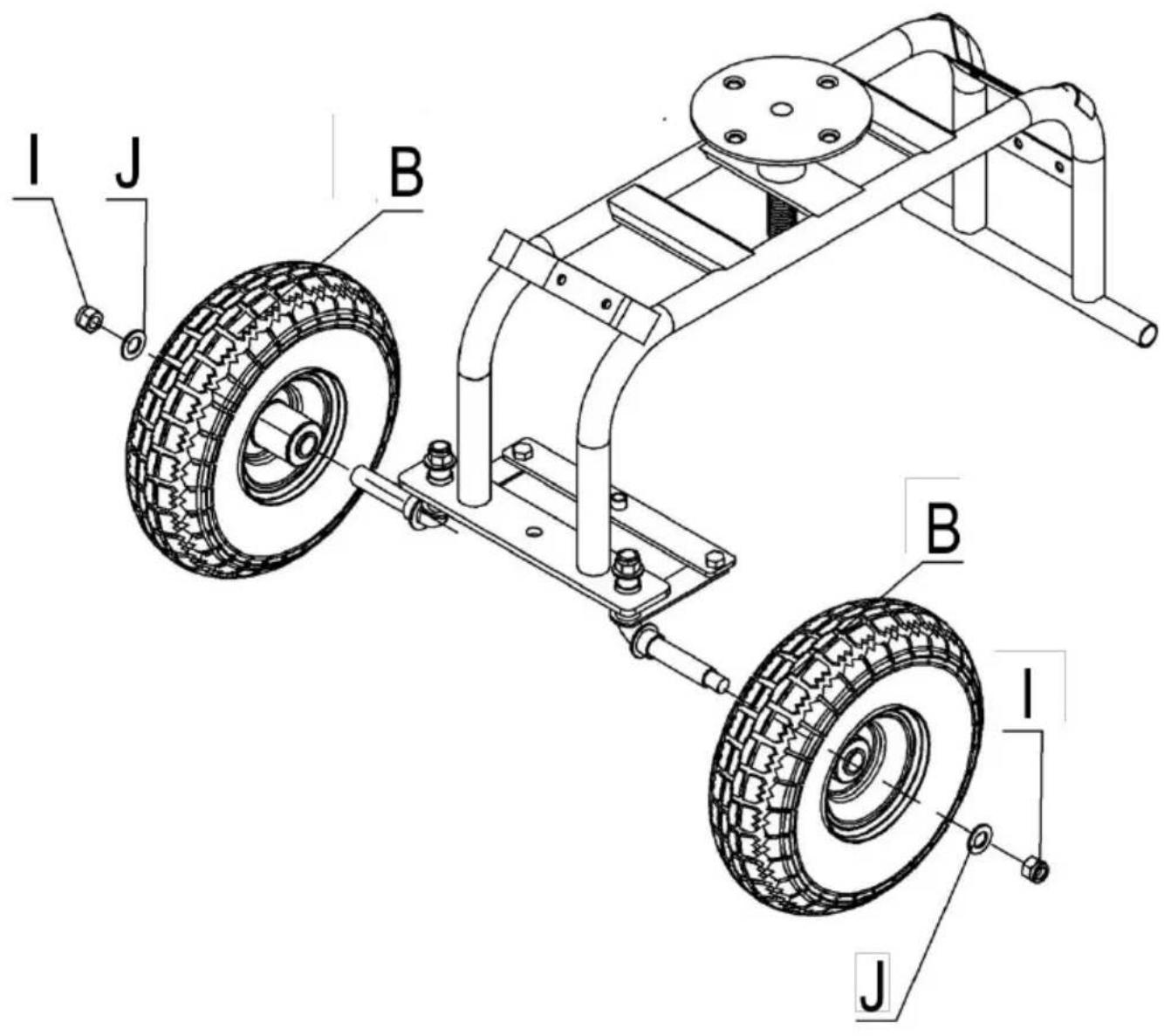

B Tire X4 I M12 Nut X2 J Ø12 Washer X2

1. Instale las ruedas (n.° B x 2) en los ejes, luego coloque dos grandes (n.° J x 2) y asegúrelas con dos tuercas grandes (n.° I x 2).

2. Nota: No apriete las tuercas completamente; deje algo de espa que las ruedas giren.

3. Nota: Las entradas de aire de los neumáticos deben mirar ha

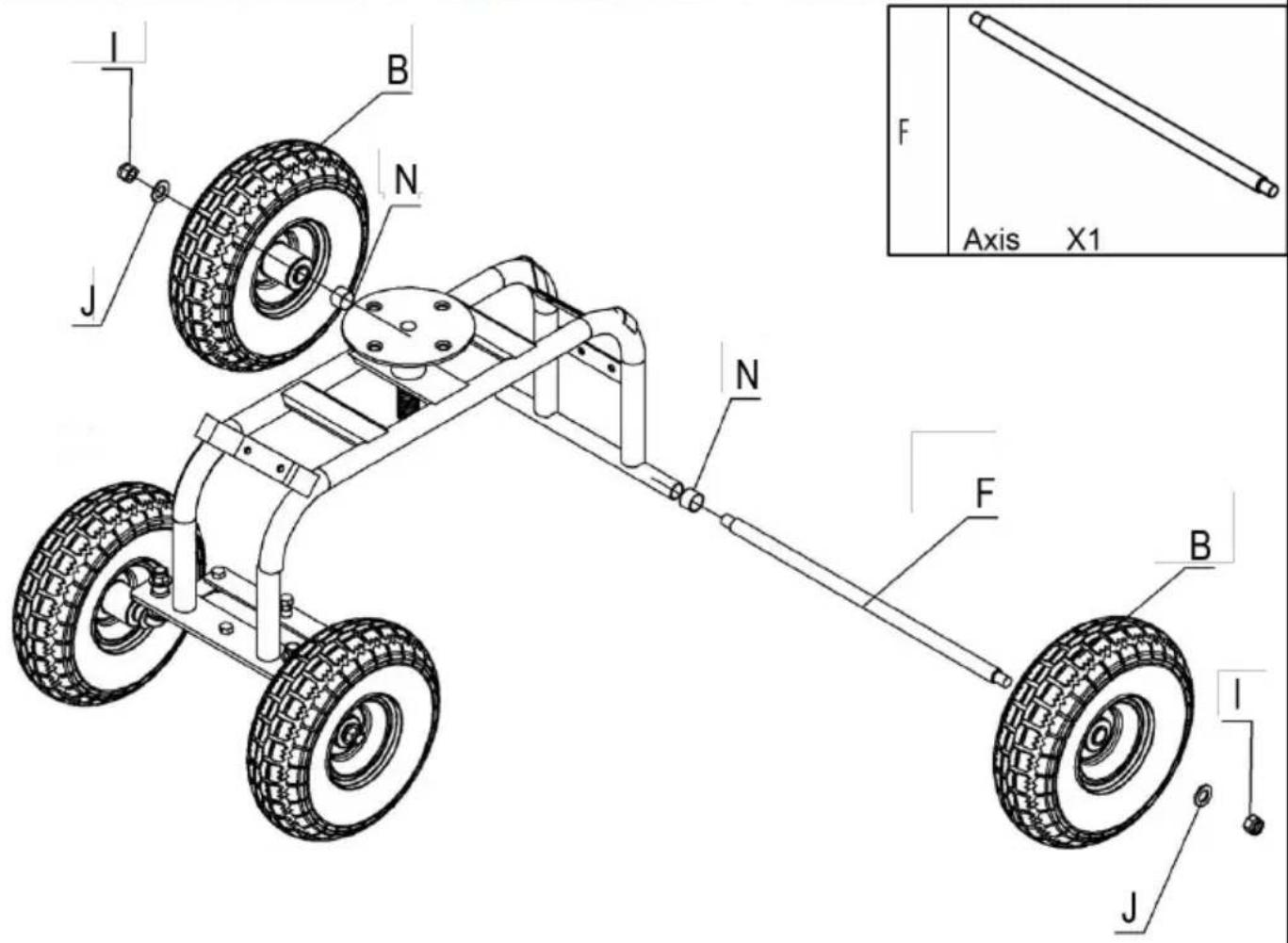

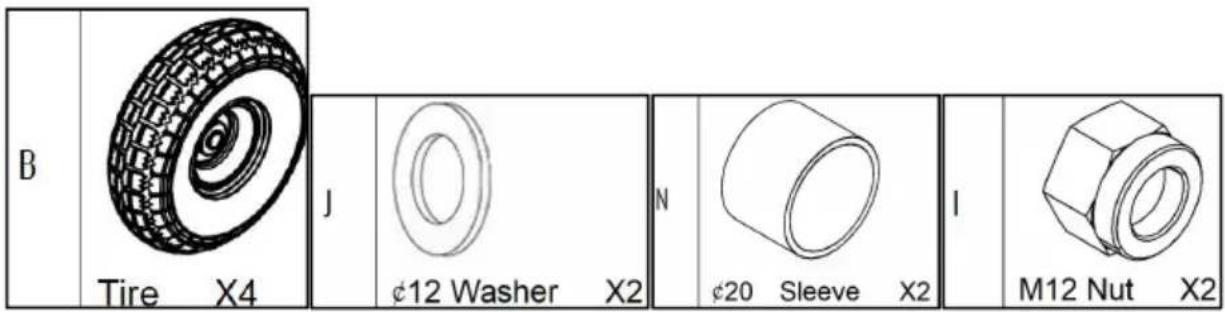

B Tire X4 J ∅12 Washer X2 N ∅20 Sleeve X2 I M12 Nut X2

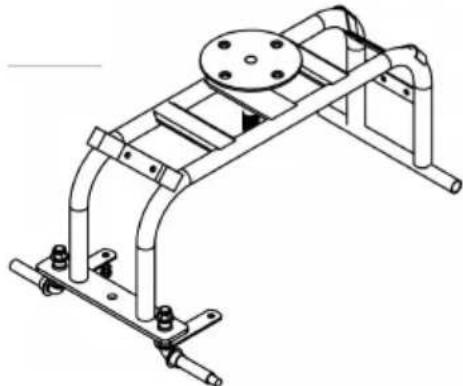

1. Instale el eje (n.° F) en la posición de las ruedas traseras.

2. Coloque un buje (No. N x2) en cada extremo del eje (No. F

3. Instale dos pares de ruedas (No. B x2 ) una tras otra, luego arandelas grandes (No. J x2) y asegúrelas con dos tuercas grande x2 ).

4. Nota: No apriete las tuercas completamente; asegúrese de que espacio para que las ruedas giren.
5. Nota: Las entradas de aire de los neumáticos deben mirar ha

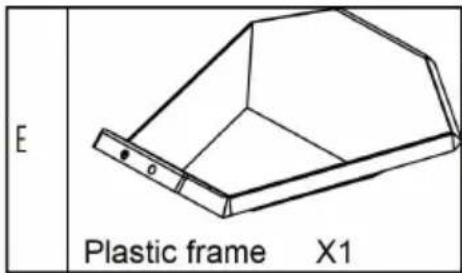

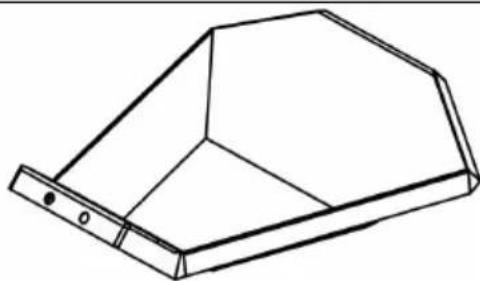

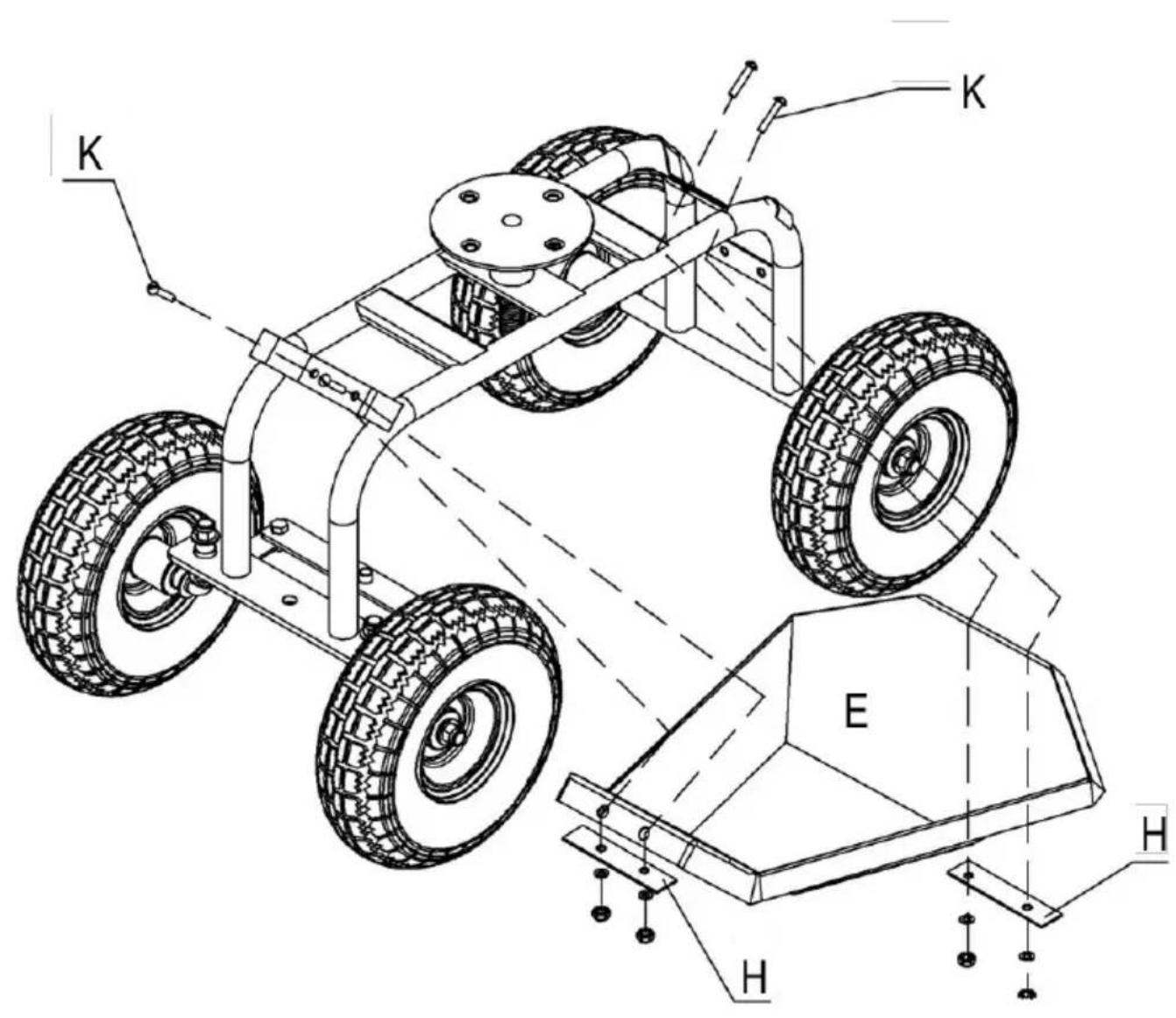

E Plastic frame X1

H Iron sheet X2

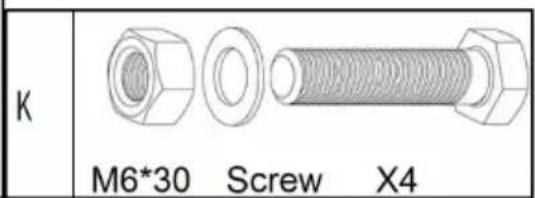

K M6*30 Screw X4

Coloque dos calzas de metal (n.° H x 2 ) en la parte inferior de plástico (n.° E) y asegúrelas con cuatro juegos de tornillos y tuercas (n.° K x 4 ).

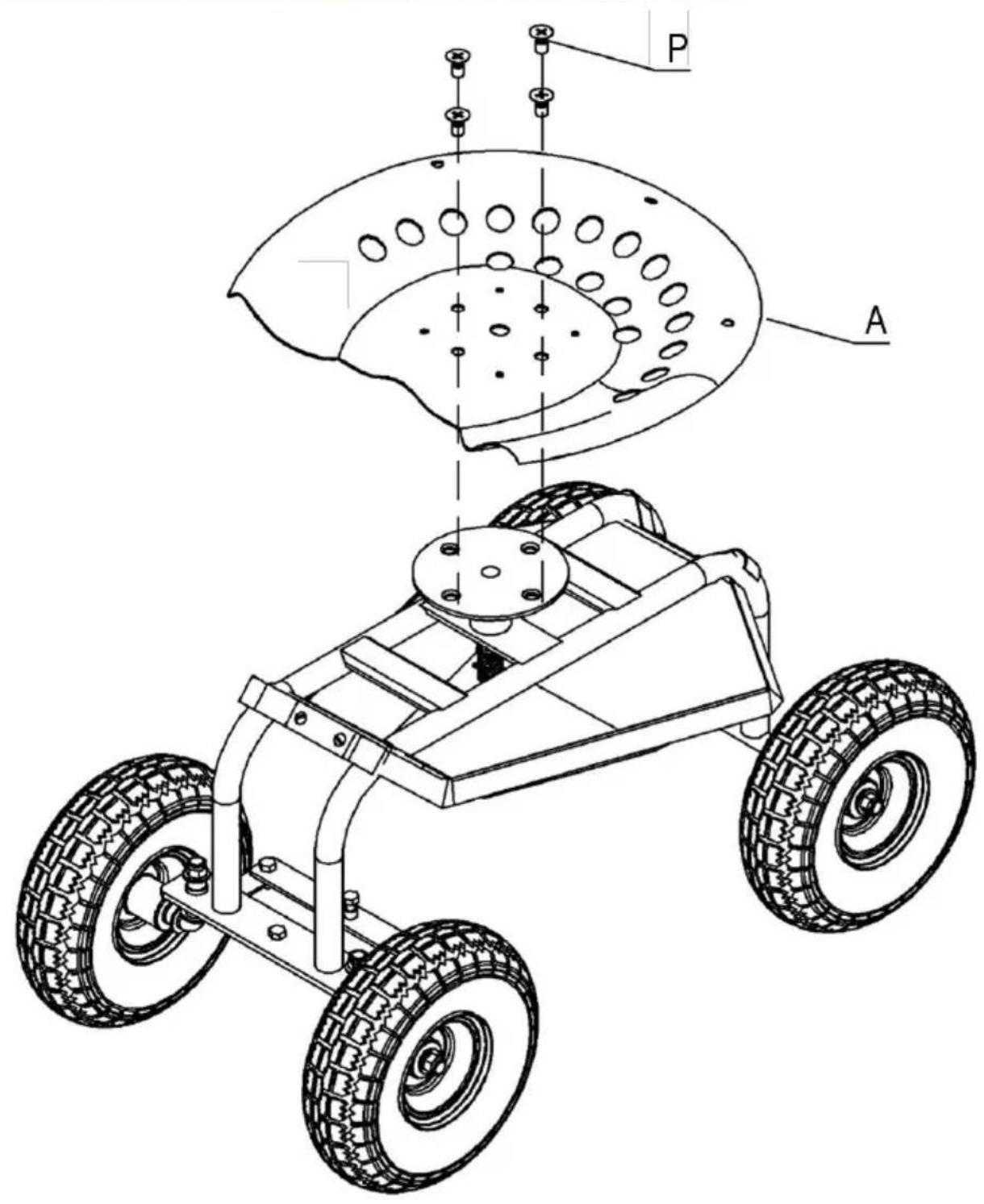

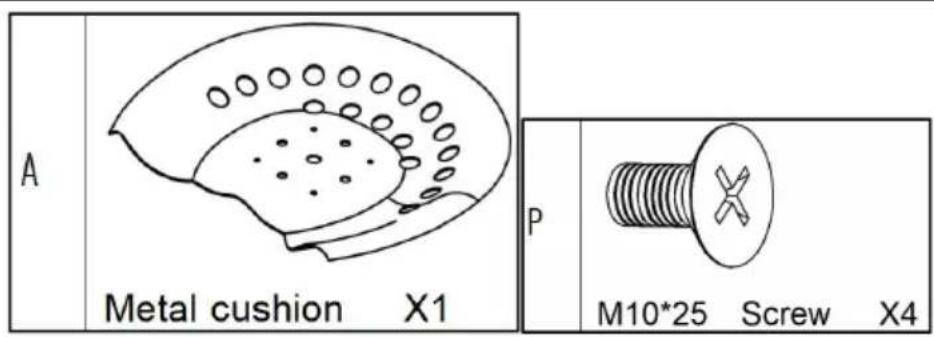

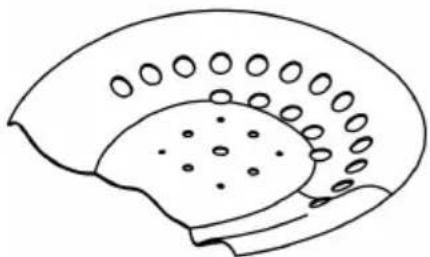

A Metal cushion X1 P M10*25 Screw X4

Fije el cojín del asiento de metal (n.° A) en el soporte (n.° C) con cuatro

tuercas (n.° P x4).

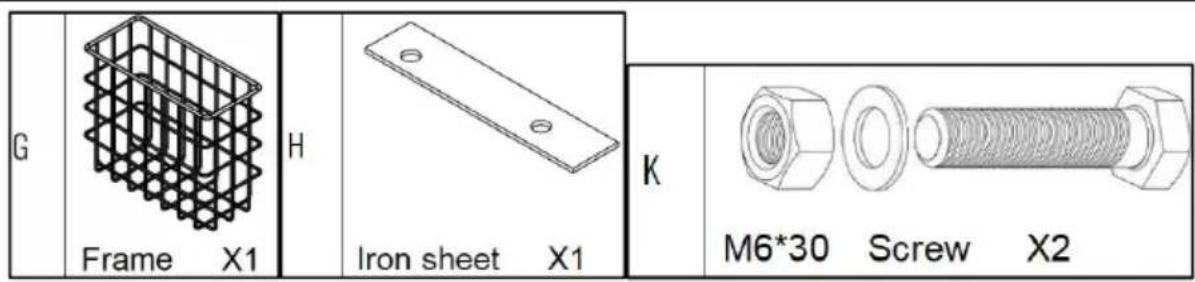

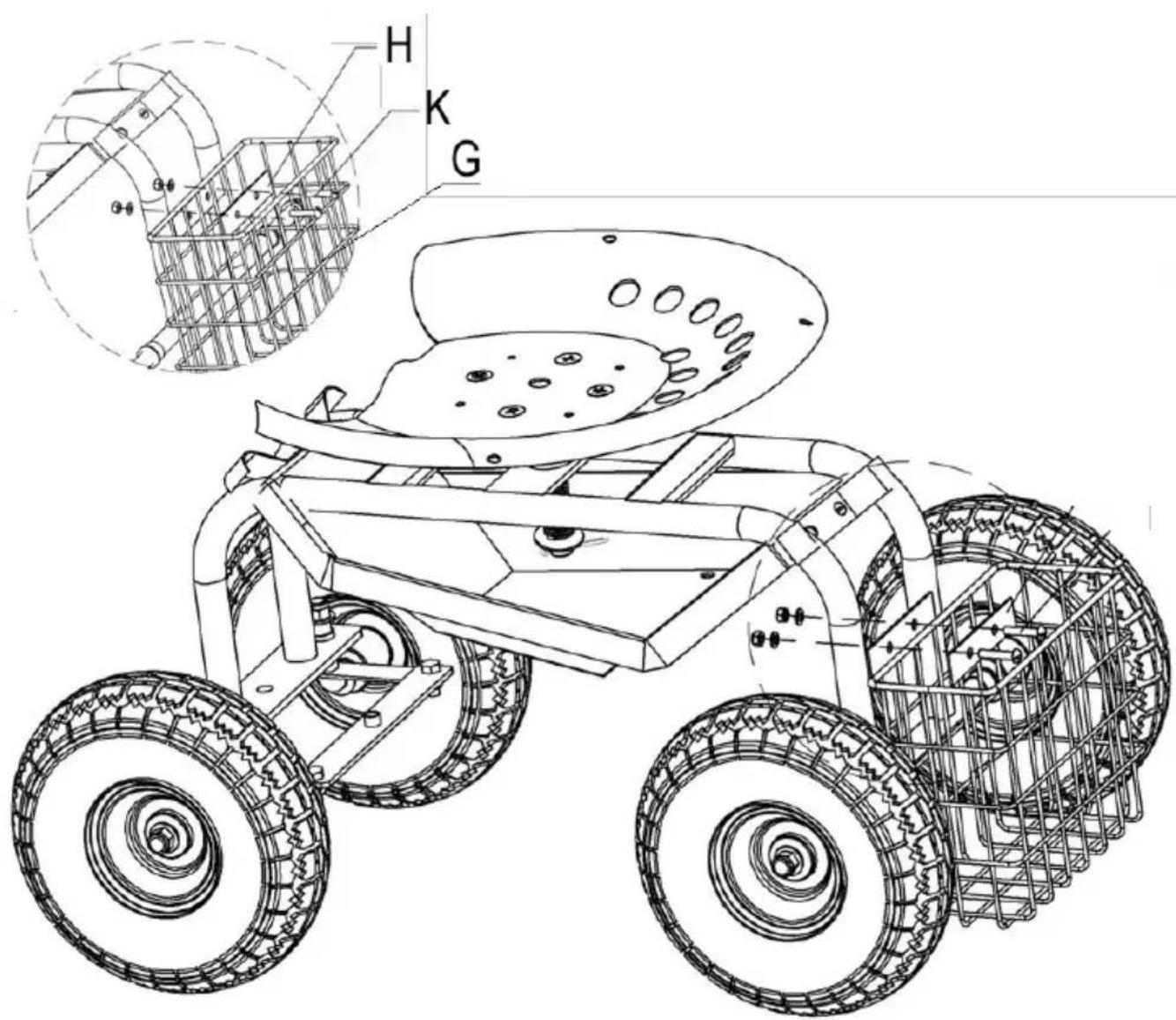

G Frame X1 H Iron sheet X1 K M6*30 Screw X2

Fije el marco (n.° G) al soporte con dos tornillos (n.° K x2 ). Nota: Coloque

una pieza de la lámina metálica (n.° H) sobre el marco (n.° G) en el centro antes de fijarlo.

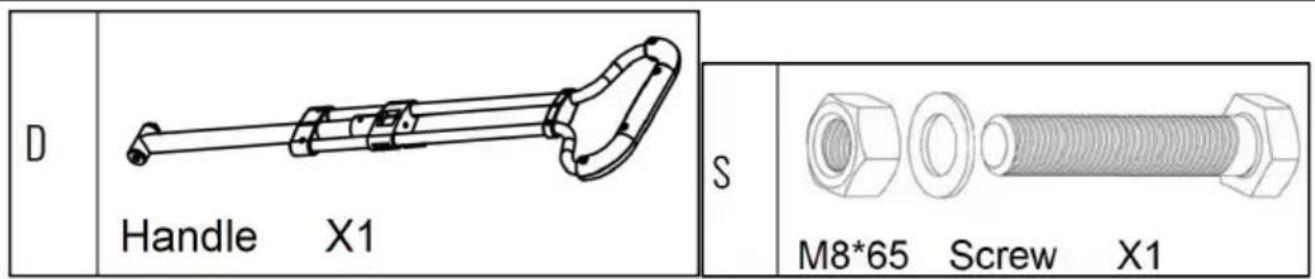

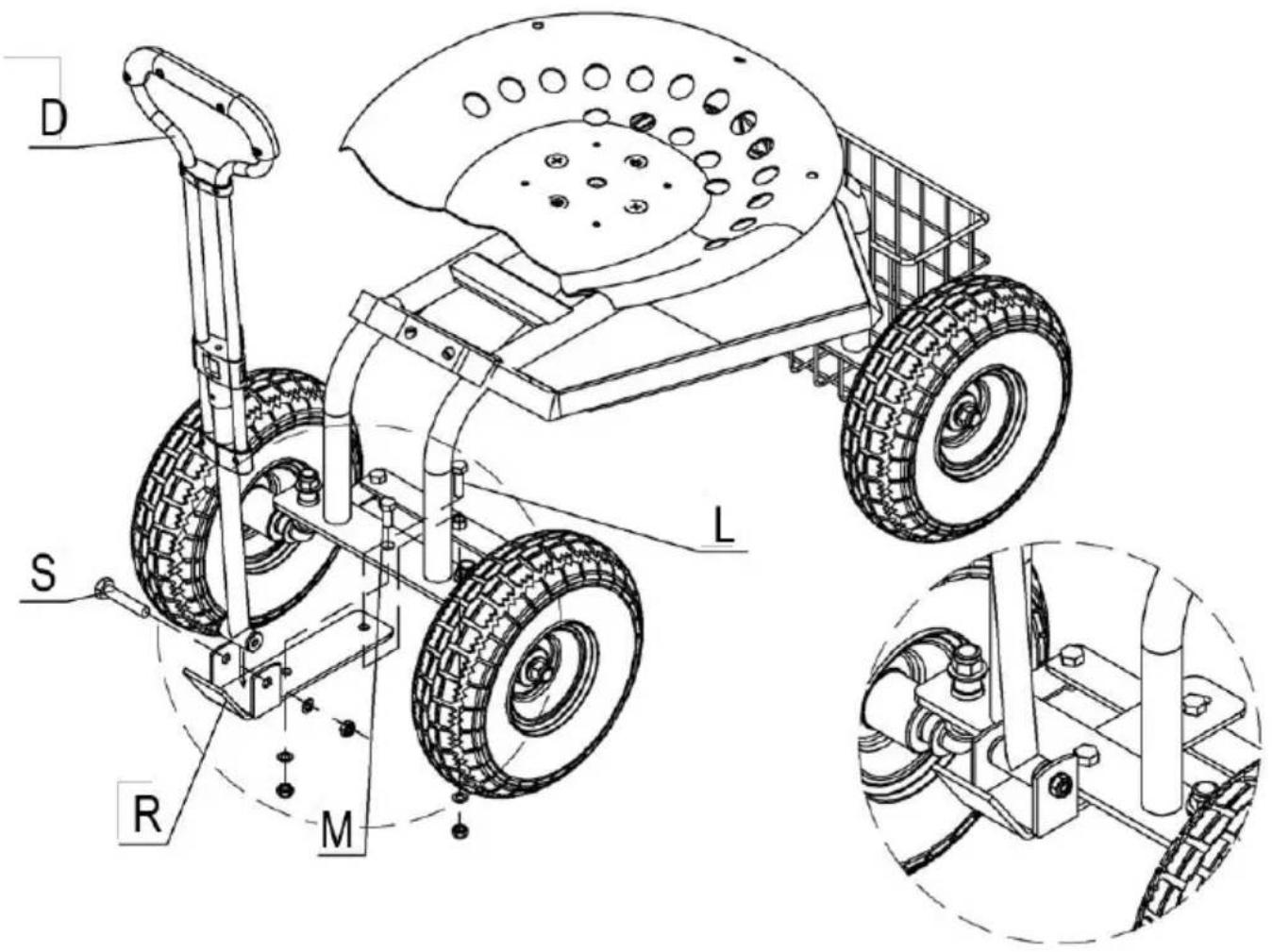

D Handle X1 S M8*65 Screw X1

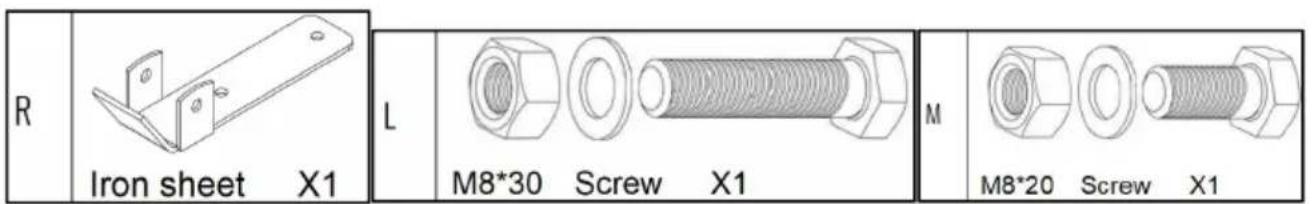

R Iron sheet X1 L M8*30 Screw X1 M M8*20 Screw X1

1. Primero, fije una pieza de la lámina de metal (n.° R) en el s

sucesivamente con un tornillo (n.° L) y un tornillo (n.° M).

1. Luego, fije el mango (n.° D) a la chapa metálica (n.° R) con un tornillo (n.° S).

Nota: El tornillo (n.° L) y el tornillo (n.° M) deben apretarse, pero dejar un poco de juego para garantizar que el mango (n.° D) pueda girar problemas.

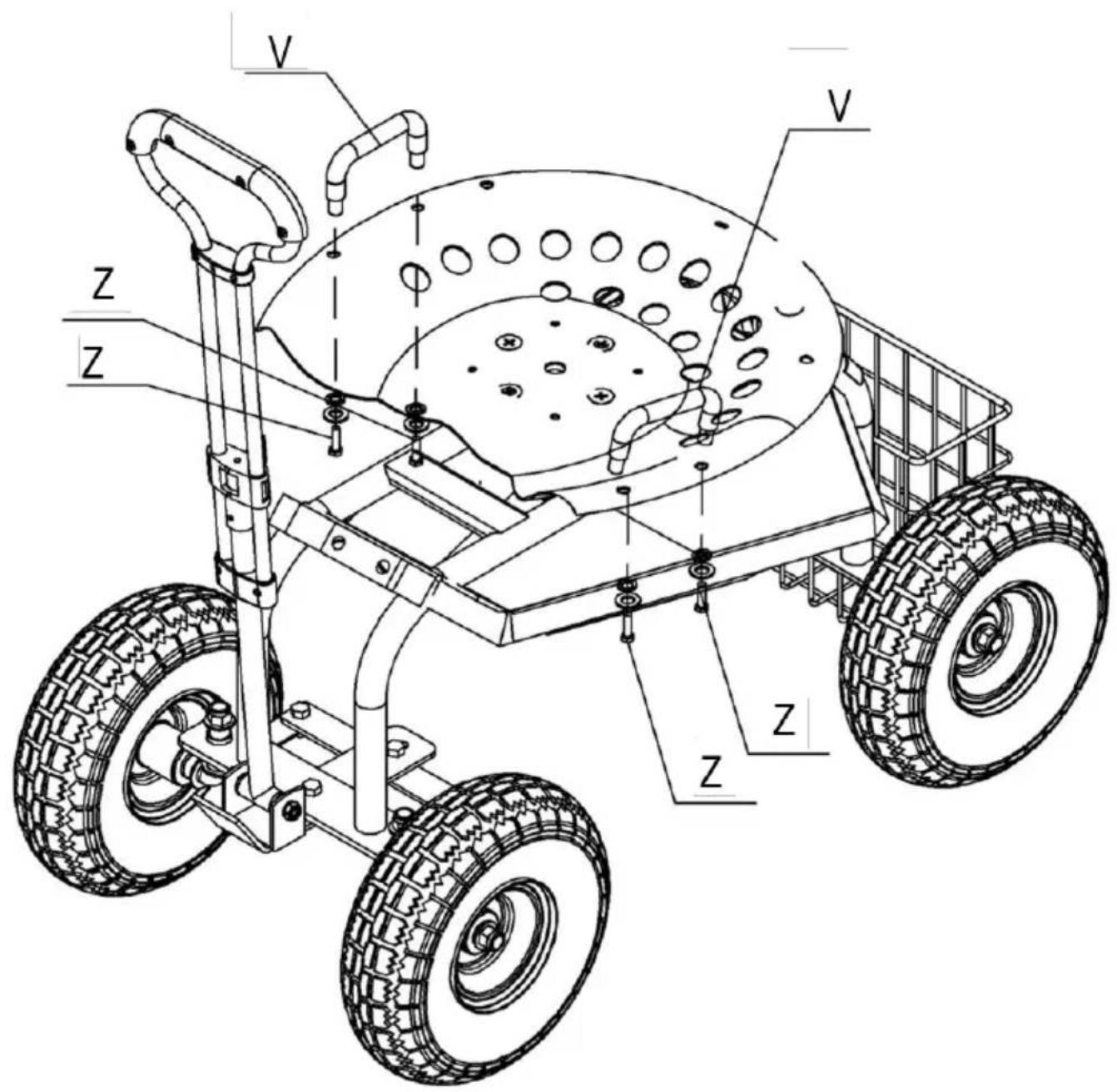

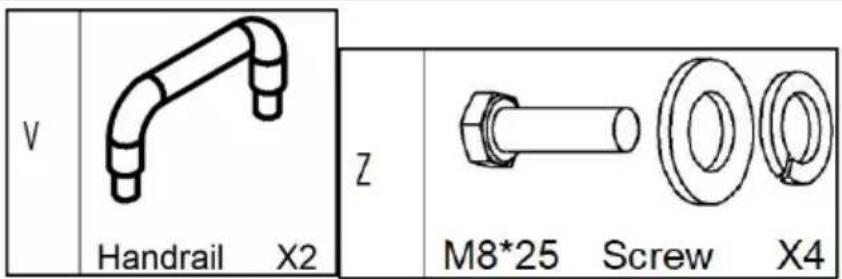

V Handrail X2 Z M8*25 Screw X4

Bloquee dos pasamanos (n.°V x 2) en el cojín del asiento de cuatro tornillos (n.°Z x 4).

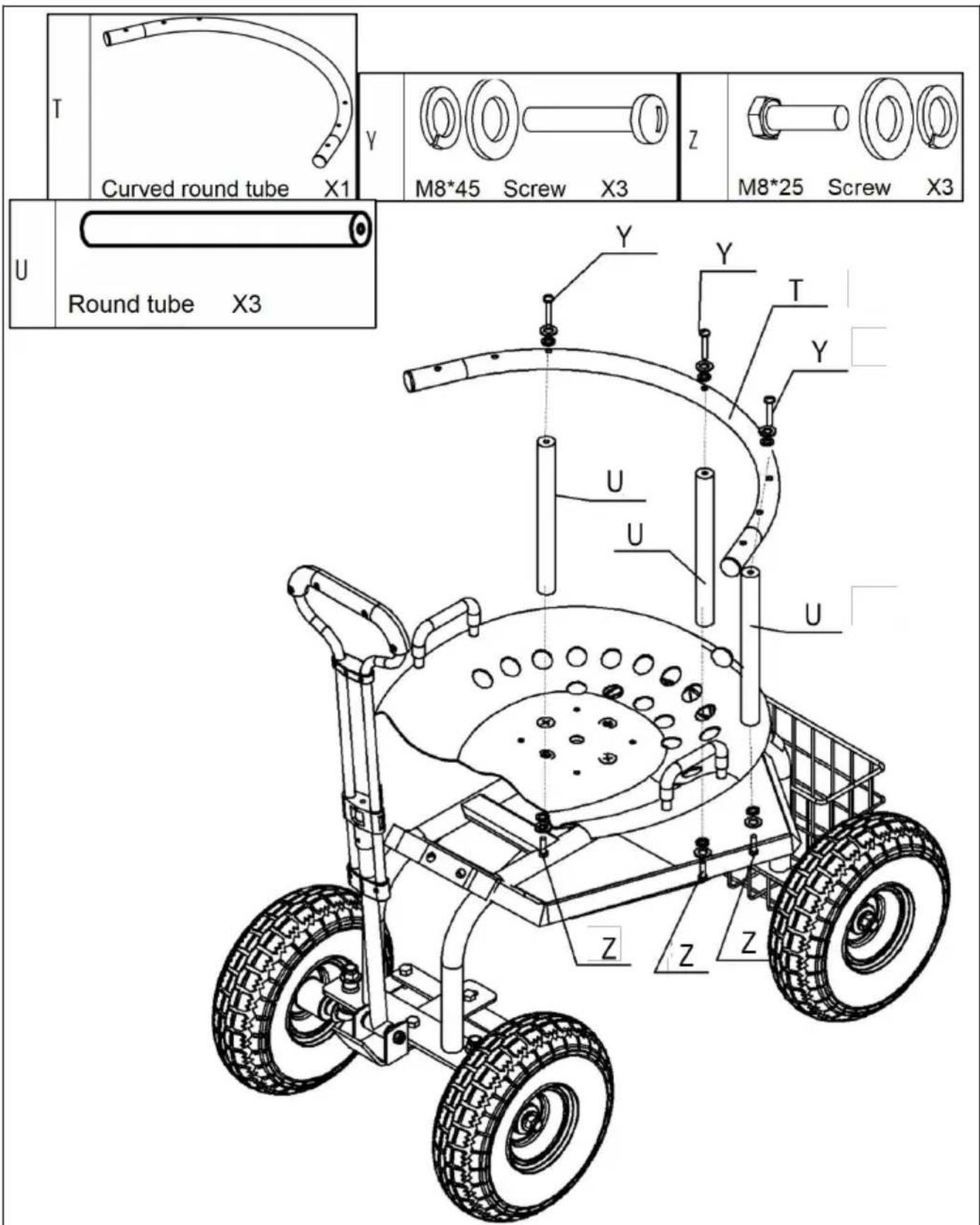

1. Bloquee los tres tubos de metal (n.° U x3 ) en el cojín del metal con tres tornillos (n.° Z x3 ).

2. Bloquee el tubo redondo curvo (n.° T) en los tres tubos de metal (n.° U x3 ) con tres tornillos (n.° Y x3 ).

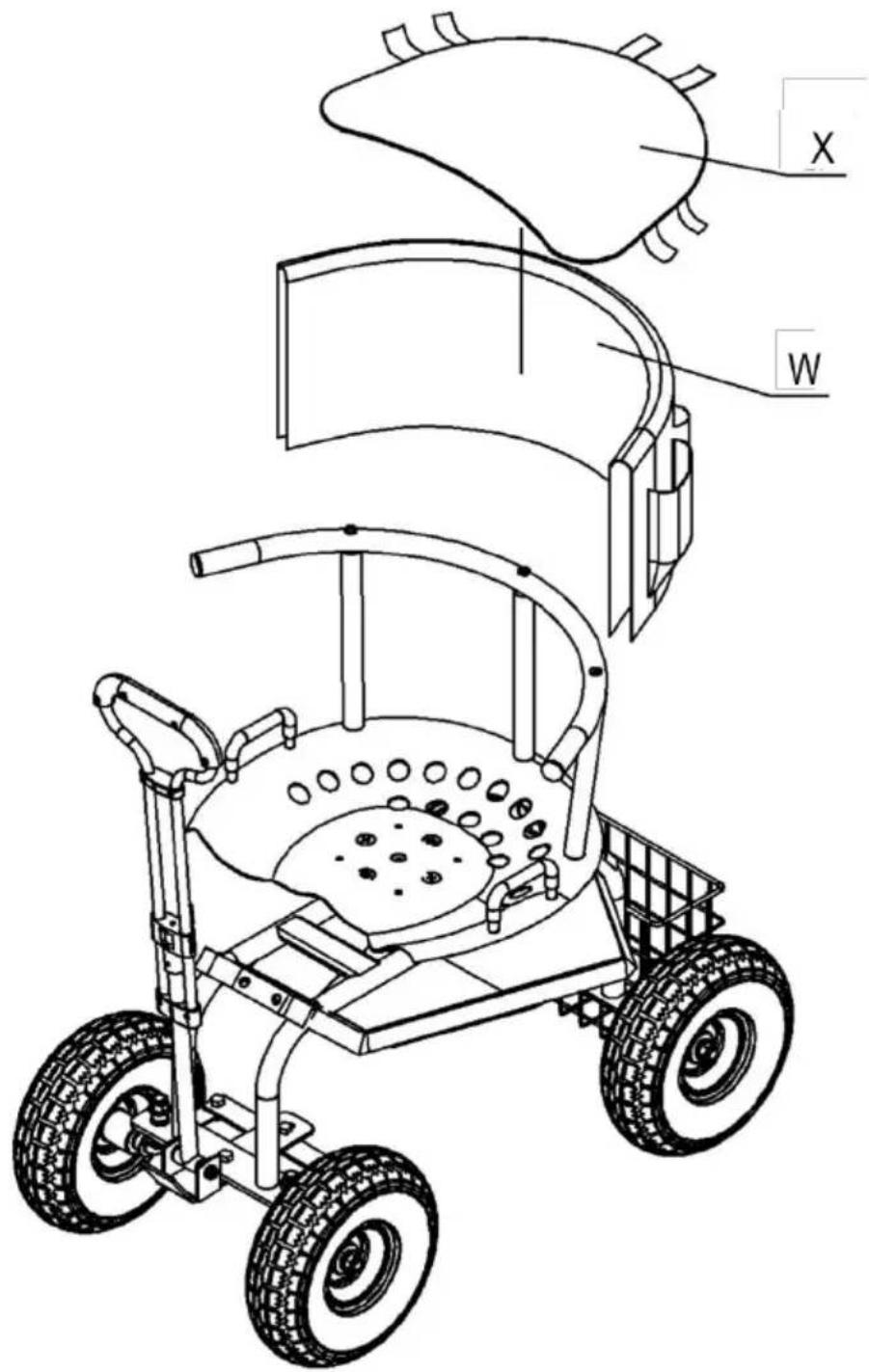

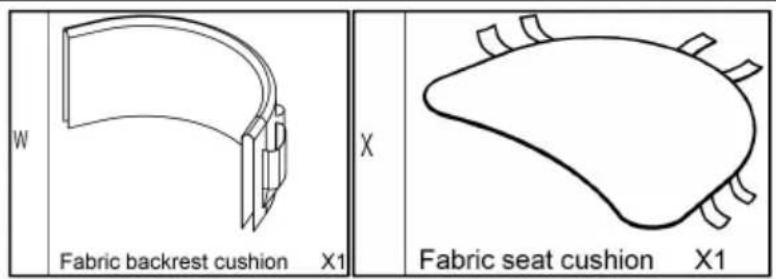

W Fabric backrest cushion X1 X Fabric seat cushion X1

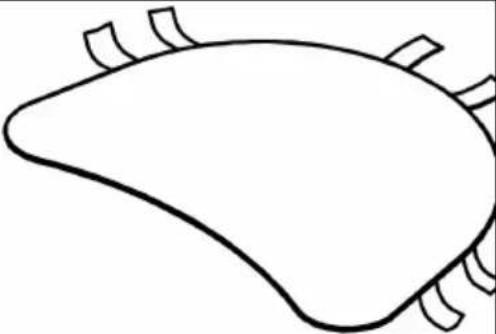

1. Coloque el cojín de tela del asiento (n.° X) sobre el cojín de asiento y ajuste el velcro correctamente.

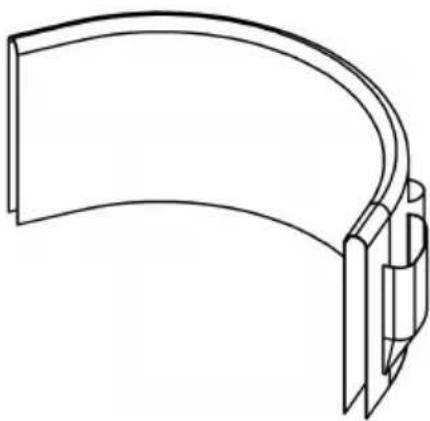

2. Instale el cojín de respaldo de tela (n.° W) en el tubo redondo curvo (n.° T) y ajuste el velcro correctamente.

PRODUCT PARAMETER

Modelo	TC4502F
Peso de carga seguro	400 libras/181 kg
El diámetro de la rueda	10 pulgadas

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730
