INSTRUKCJA OBSŁUGI TC4502F Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu.

Nieprzestrzeganie tego może spowodować poważne obrażenia.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas montażu należy nosić okulary ochronne z atestem ANSI o wytrzymałe rękawice robocze.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Nie dopuszczać osób postronnych na teren montażu podczas jego trwania.
5. Nie przychodzą na spotkanie, jeśli jesteś zmęczony lub znajdujesz s pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się wyłącznie do produktów prawidłowo kompletnie zmontowanych.
7. Zamontuj na płaskiej, równej, twardej i gładkiej powierzchni, która będzie w stanie bezpiecznie utrzymać siedzisko ogrodowe na kółka
8. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stronach, zapoznaj się ze schematem montażu w tyn podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejsc pracy.

Stosuj środki ostrożności

1. NIE SIADAĆ ANI NIE STAWAĆ NA TYM PRZEDMIOCIE.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tyr przedmiotem ani przebywać w jego pobliżu.
3. Nie przekraczać określonej wartości nośność.
4. Stosować wyłącznie zgodnie z przeznaczeniem.
5. Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.

ZAPISZ TE INSTRUKCJE

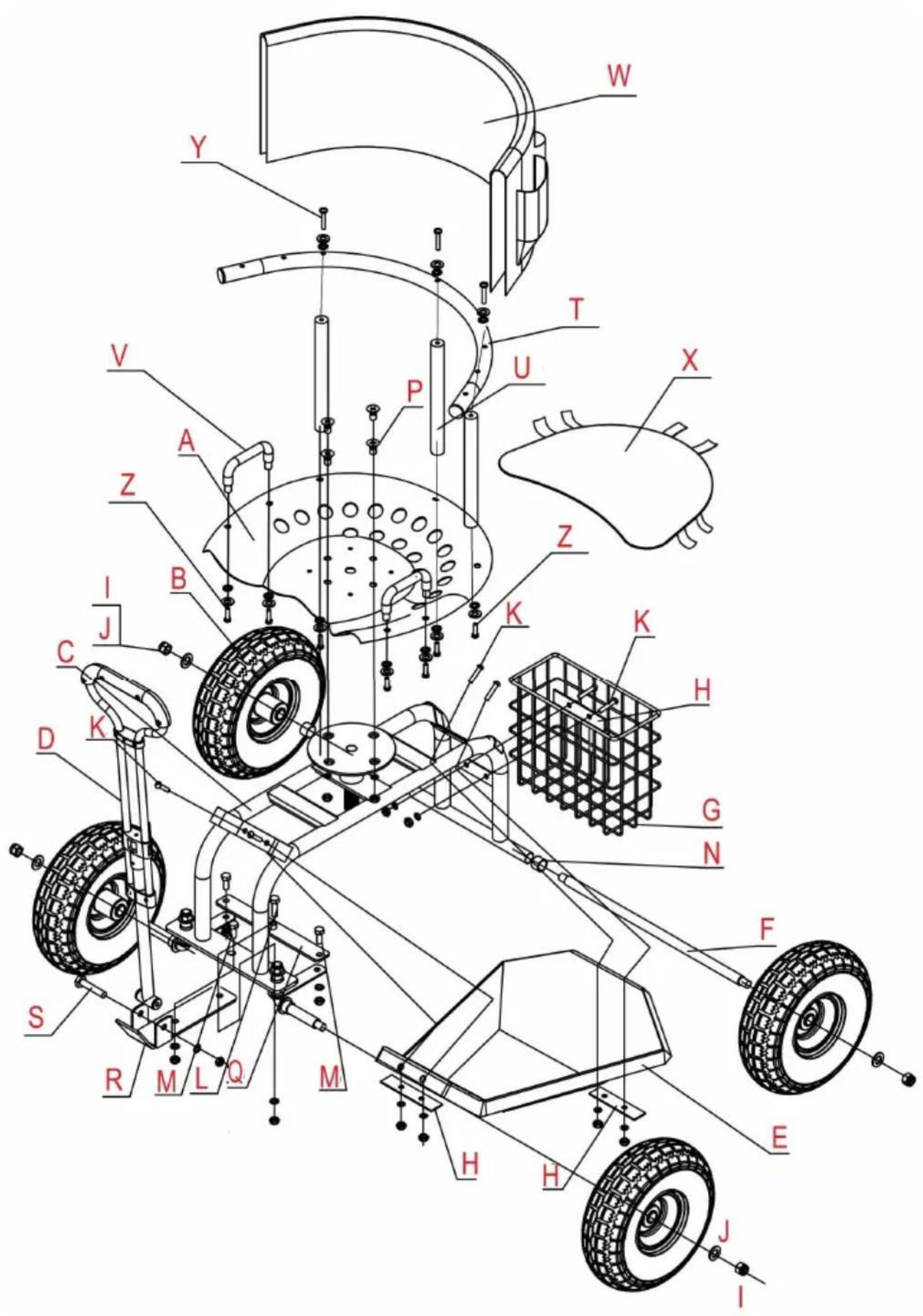

PARTS LIST

A	Poduszka metalowa X1	B	Opona X4
C	Rama X1	D	Uchwyt X1
mi	Rama plastikowa X1	F	Oś X1
G	Rama X1	H	Blacha żelazna X3
I	Nakrętka M12 X4	J	¢ 12 Podkładka X4

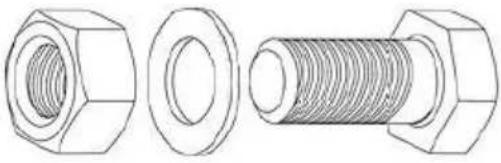

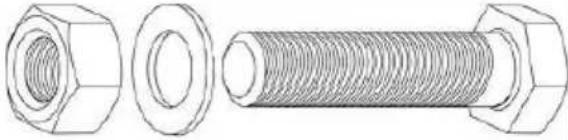

K	Śruba M6*30 X6	L	Śruba M8*30 X1
M	Śruba M8*20 X3	N	¢ 20 Rękaw X2
P	Śruba M10*25 X4	Q	Blacha żelazna X1
R	Blacha żelazna X1	S	Śruba M8*65 X1
T	Rura okrągła gięta X1	Ty	Rura okrągła X3
V	Poręcz X2	W	Poduszka oparcia z tkaniny >
X	Poduszka siedziska z materiału X1	Tak	Śruba M8*45 X3
Z	Śruba M8*25 X7

1. Przymocuj blachę żelazną (nr Q) do ramy (nr C) za pomocą (nr M x2).
2. Uwaga: Wystająca część arkusza żelaza (nr Q) powinna być skierowana ku górze. (Szczegółowy schemat)

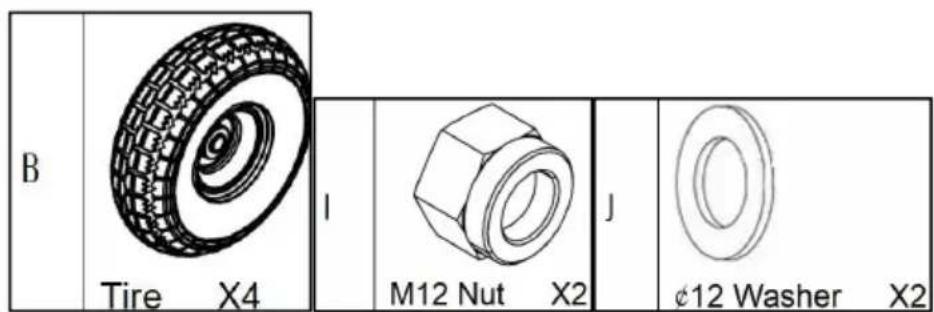

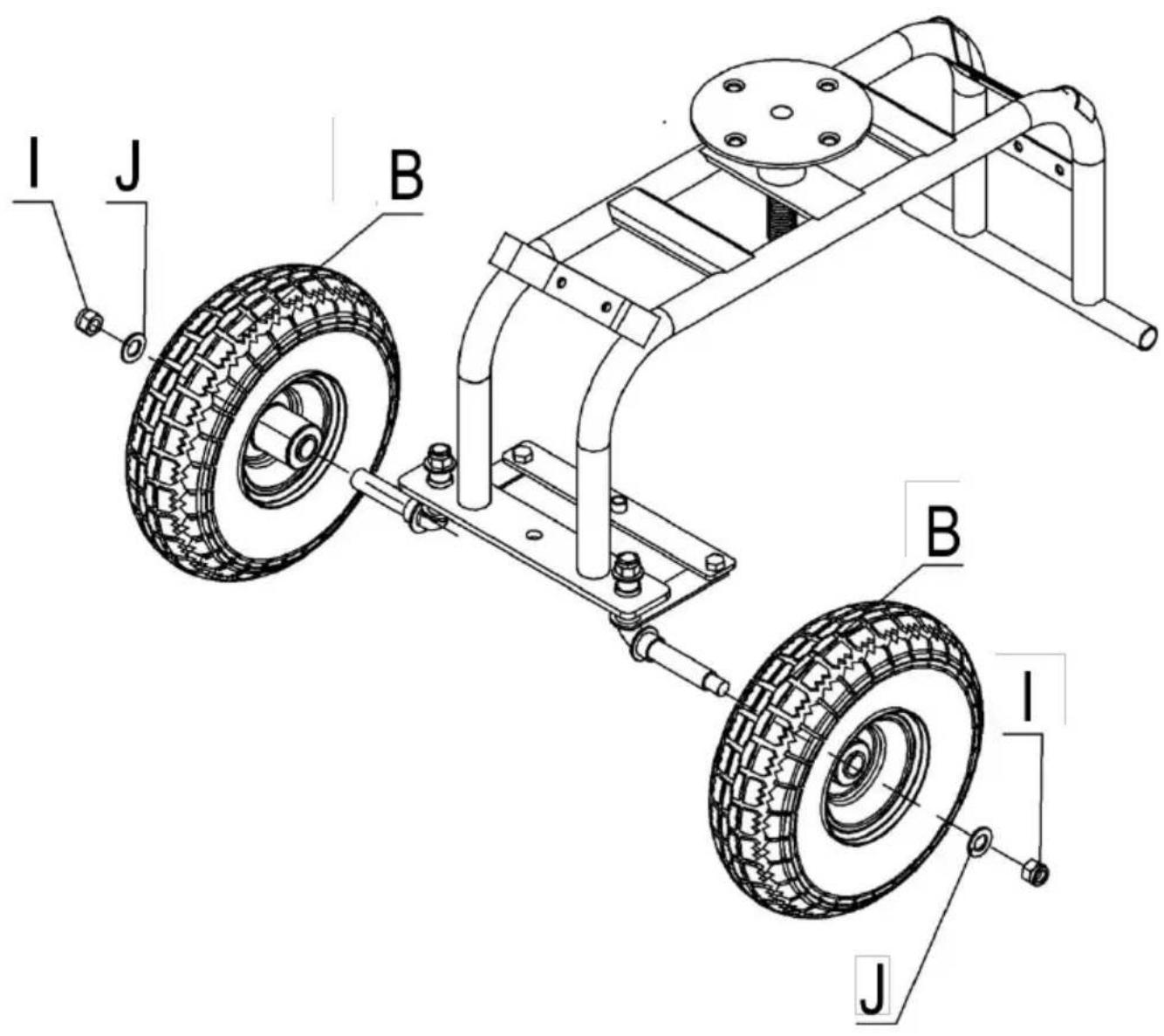

B Tire X4 I M12 Nut X2 J Ø12 Washer X2

1. Zamontuj koła (nr B x2) na osiach, a następnie umieść dwie podkładki (nr J x2) i zabezpiecz je dwiema dużymi nakrętkami
2. Uwaga: Nie dokręcaj nakrętek całkowicie; pozostaw trochę miejs koła mogły się obracać.
3. Uwaga: Wloty powietrza w oponach powinny być skierowane na zewnątrz.

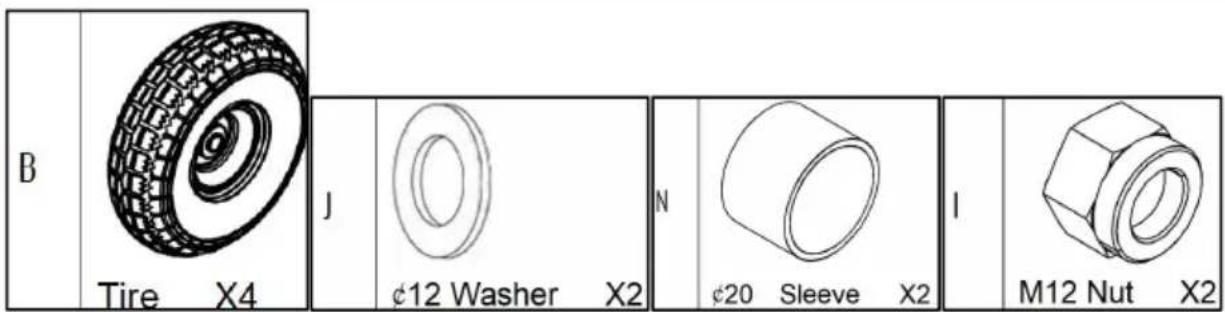

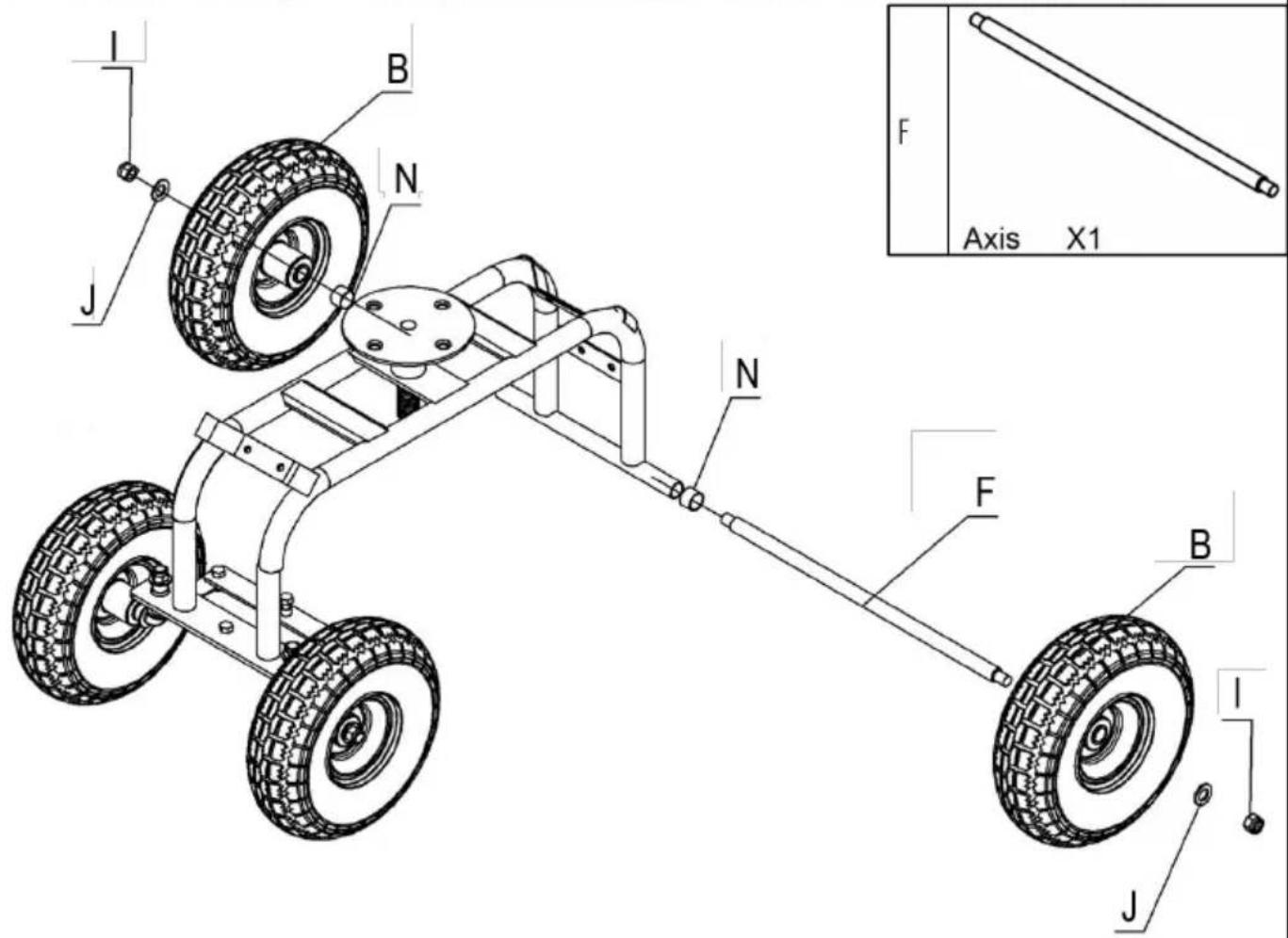

B Tire X4 J ¢12 Washer X2 N ¢20 Sleeve X2 I M12 Nut X2

1. Zamontuj oś (nr F) w miejscu tylnych kół.
2. Umieść po jednej tulei (nr N x2) na każdym końcu osi (nr F)

3. Zamontuj dwie pary kół (nr B x2 ) jedno po drugim, następnie duże podkładki (nr J x2) i zabezpiecz je dwiema dużymi nakrętka x2 ).

4. Uwaga: Nie dokręcaj nakrętek całkowicie; upewnij się, że koła wystarczającą ilość miejsca, aby się obracać.

5. Uwaga: Wloty powietrza w oponach powinny być skierowane na zewnątrz.

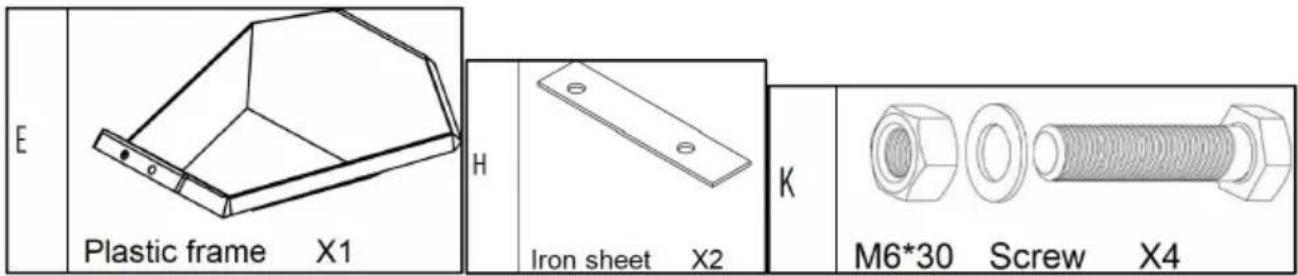

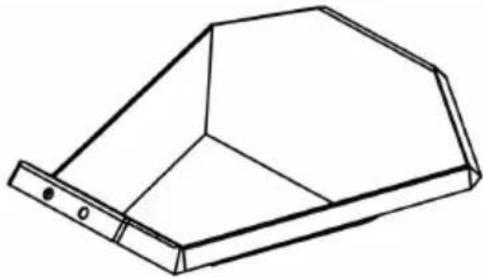

E Plastic frame X1 H Iron sheet X2 K M6*30 Screw X4

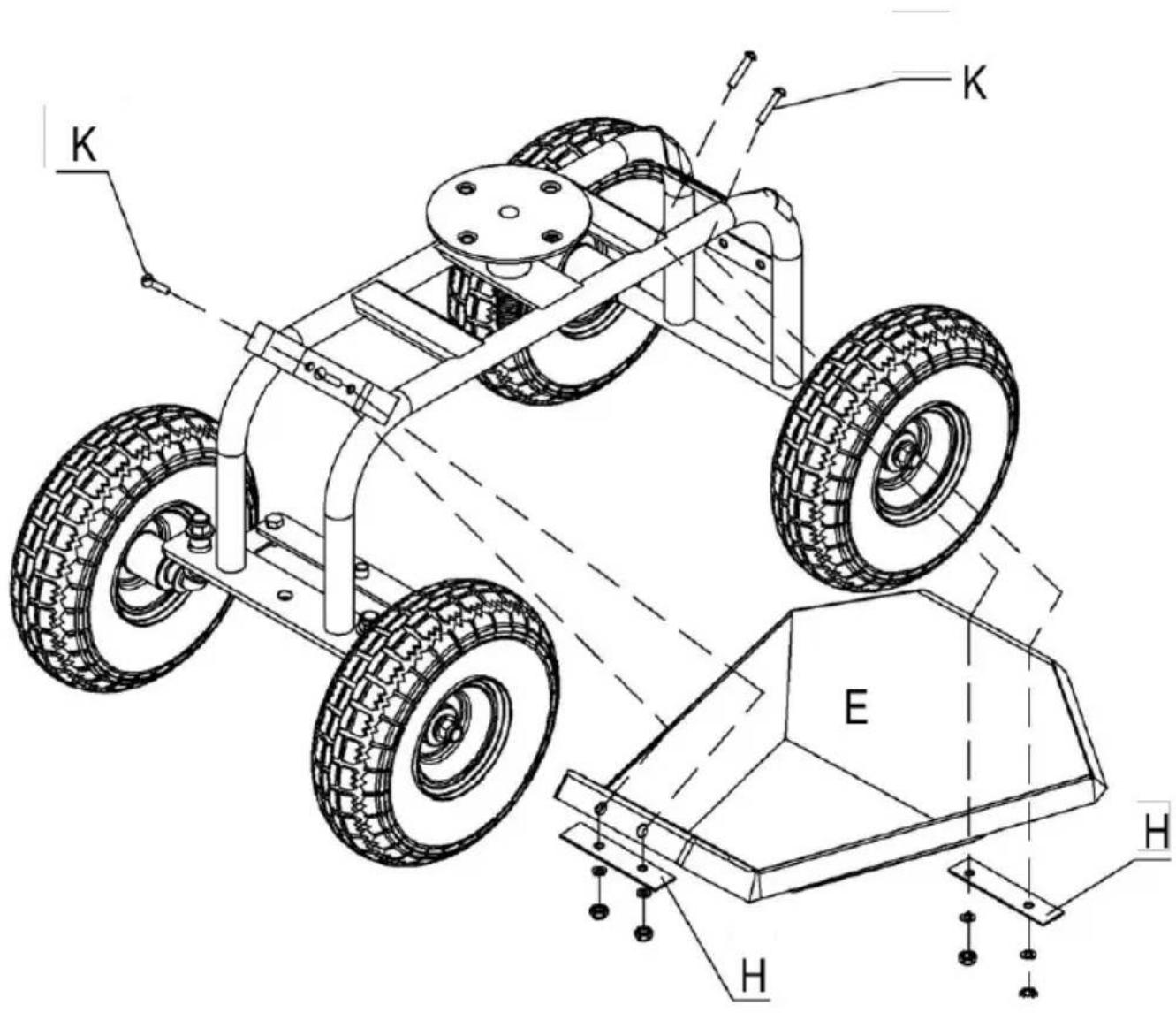

Umieść dwie podkładki metalowe (nr H x 2 ) na spodzie plastiko (nr E) i przymocuj je czterema zestawami śrub i nakrętek (nr K

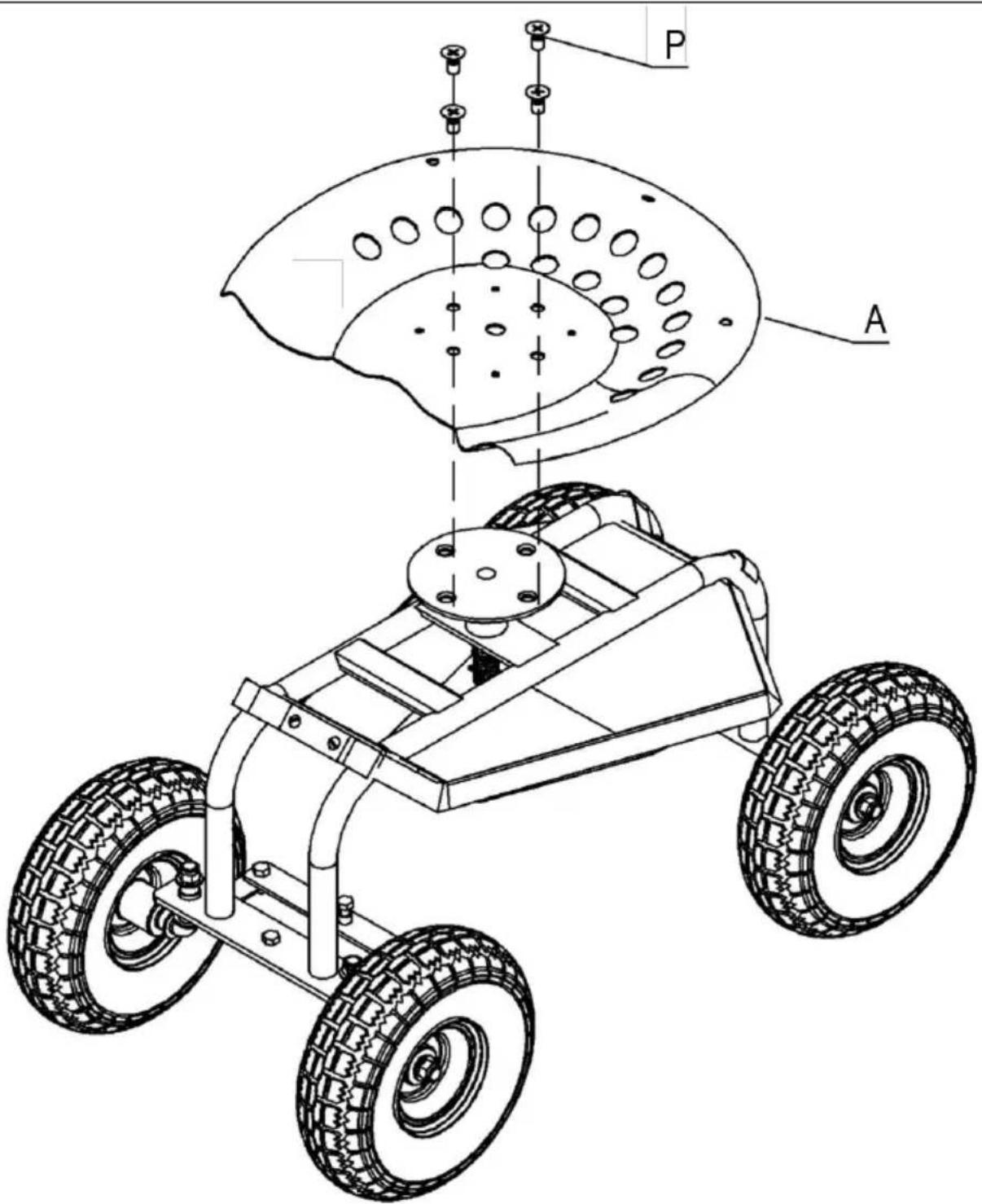

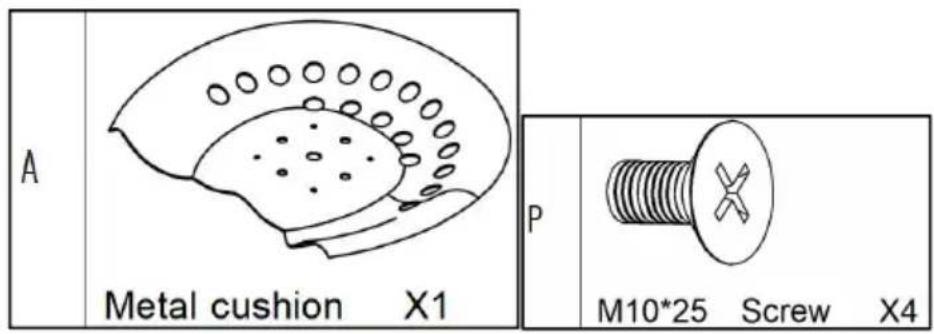

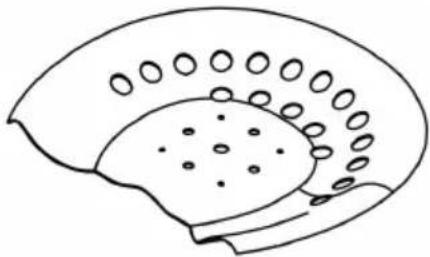

A Metal cushion X1 P M10*25 Screw X4

Zamocuj metalową poduszkę siedziska (nr A) na wsporniku (nr C) pomocą czterech nakrętek (nr P x4).

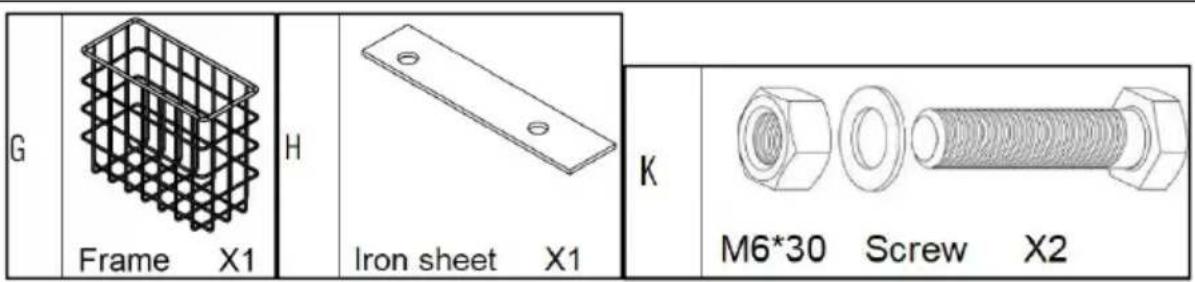

G Frame X1 H Iron sheet X1 K M6*30 Screw X2

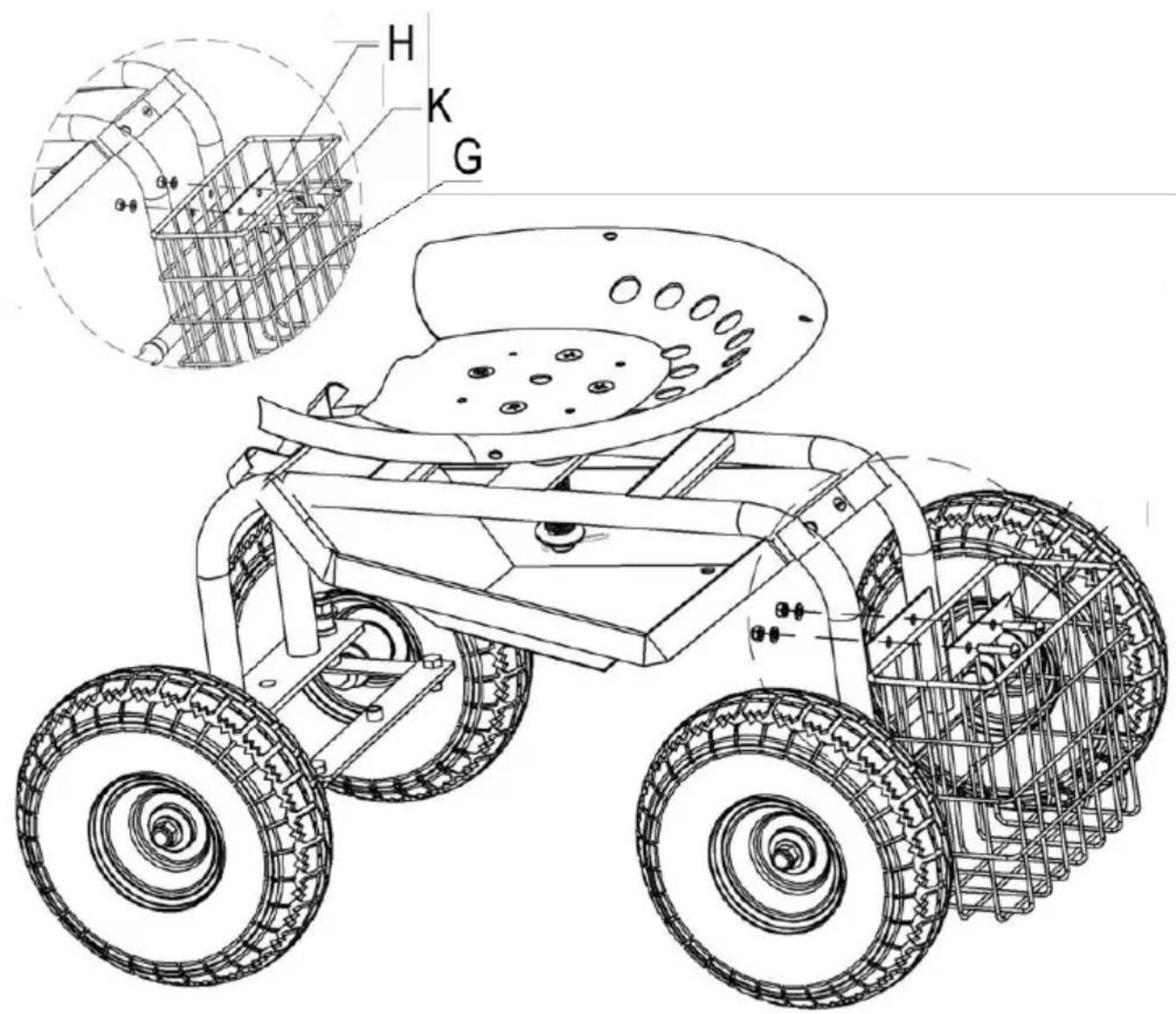

Przymocuj ramę (nr G) do wspornika za pomocą dwóch śrub (nr Uwaga: Umieść jeden kawałek blachy (nr H) na górze ramy (nr środku przed jej przymocowaniem.

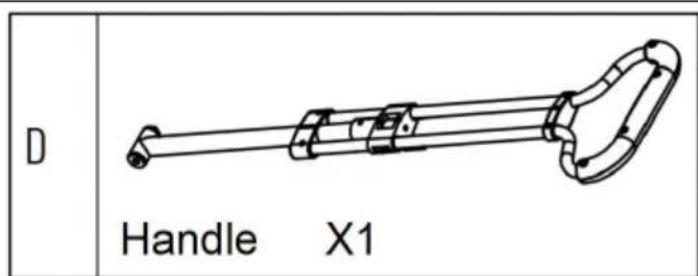

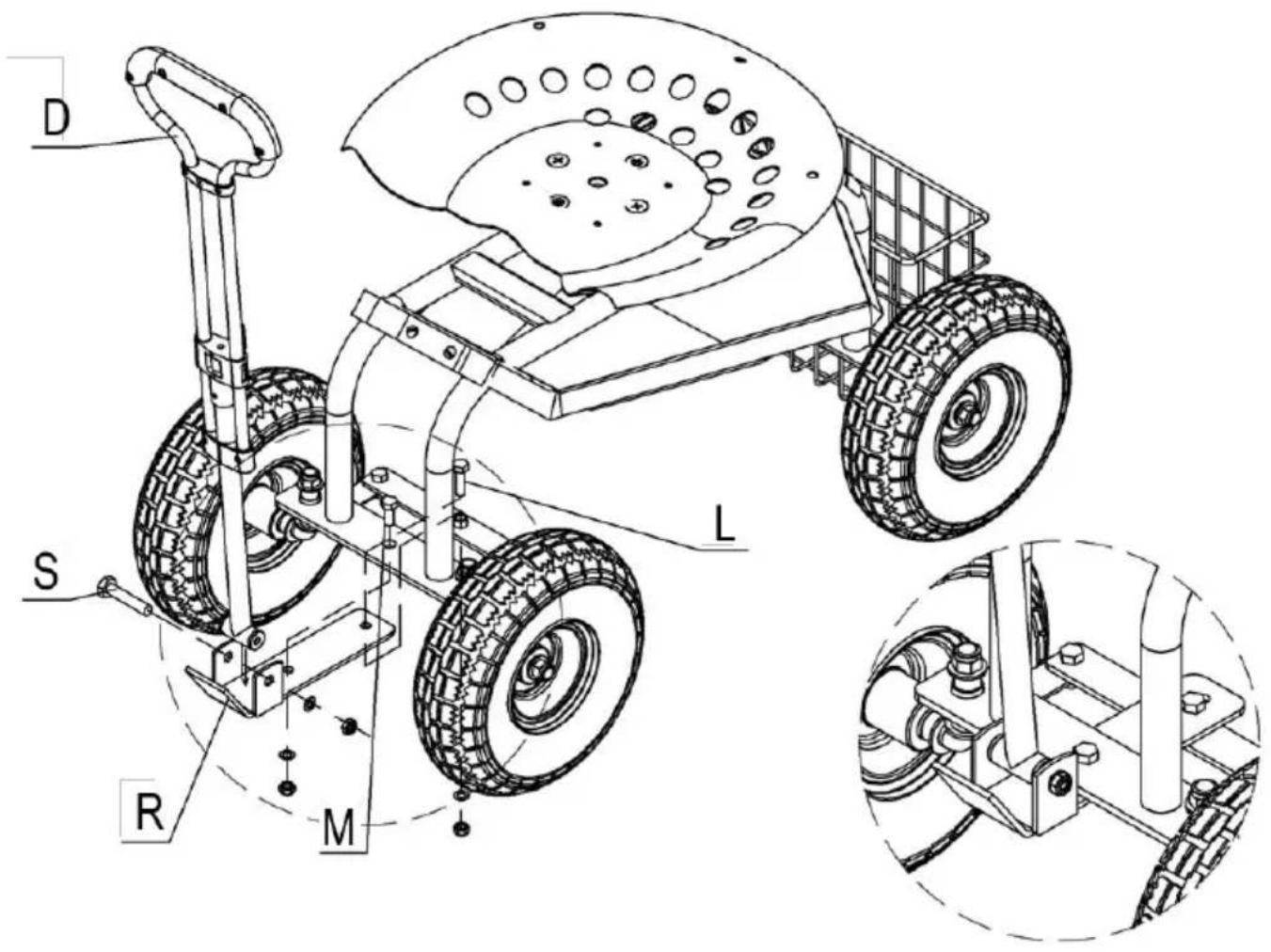

D Handle X1

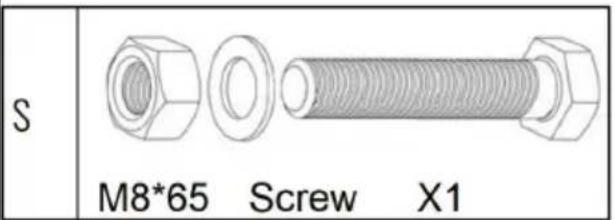

S M8*65 Screw X1

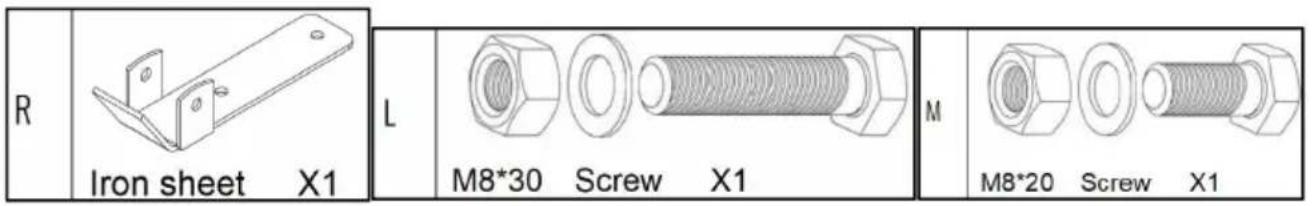

R Iron sheet X1 L M8*30 Screw X1 M M8*20 Screw X1

1. Najpierw przymocuj jeden kawałek blachy (nr R) do wspornika za pomocą jednej śruby (nr L) i jednej śruby (nr M).
2. Następnie przymocuj uchwyt (nr D) do blachy (nr R) za pomo śruby (nr S).
   Uwaga: Śrubę (nr L) i śrubę (nr M) należy dokręcić, pozostawiają niewielki luz, aby zapewnić płynny obrót uchwytu (nr D).

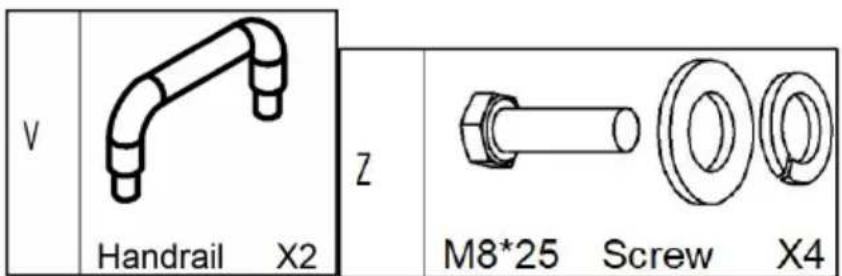

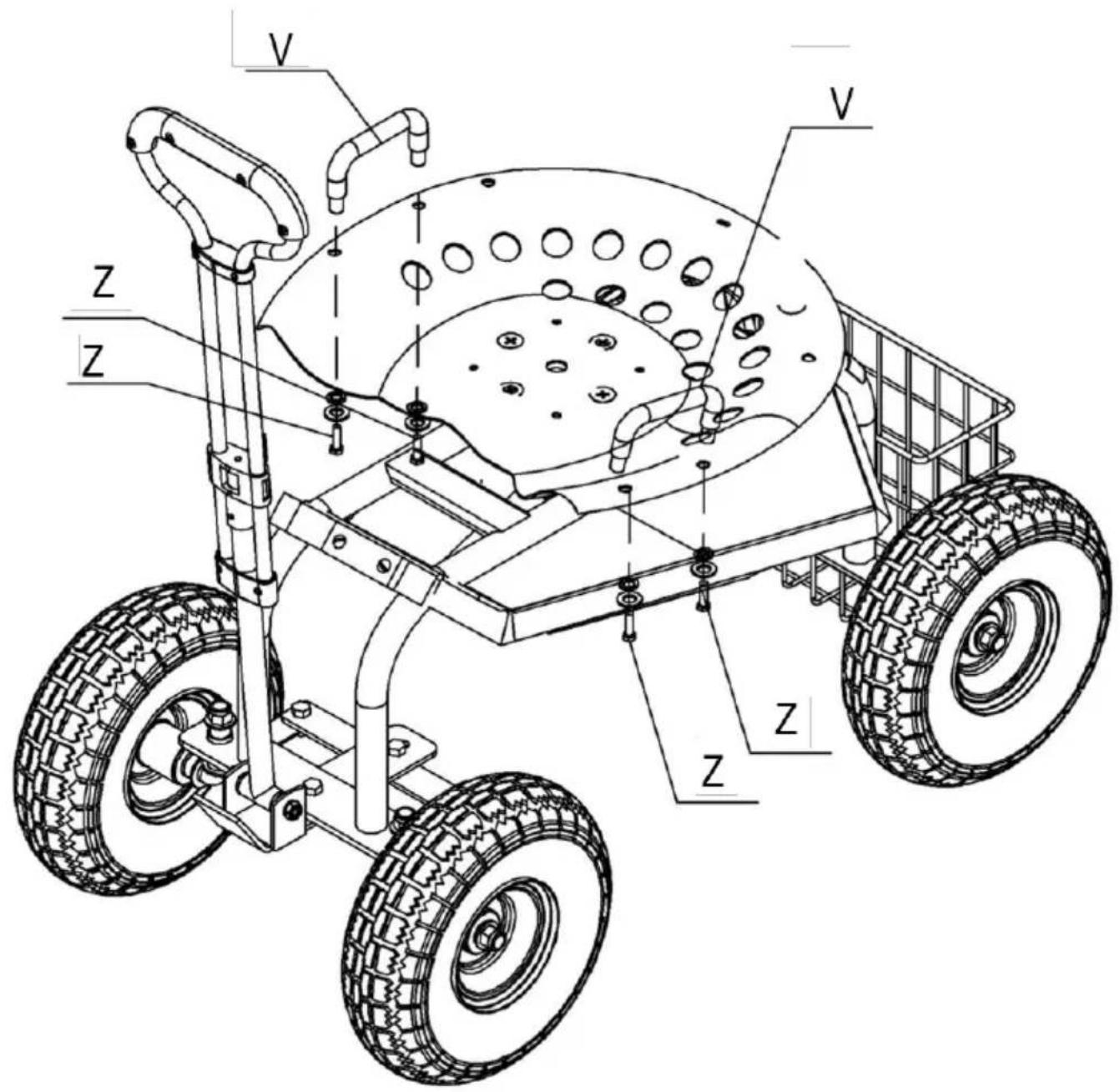

V Handrail X2 Z M8*25 Screw X4

Zablokuj dwie poręcze (nr V x2 ) na metalowej poduszce siedzisk pomocą czterech śrub (nr Z x4 ).

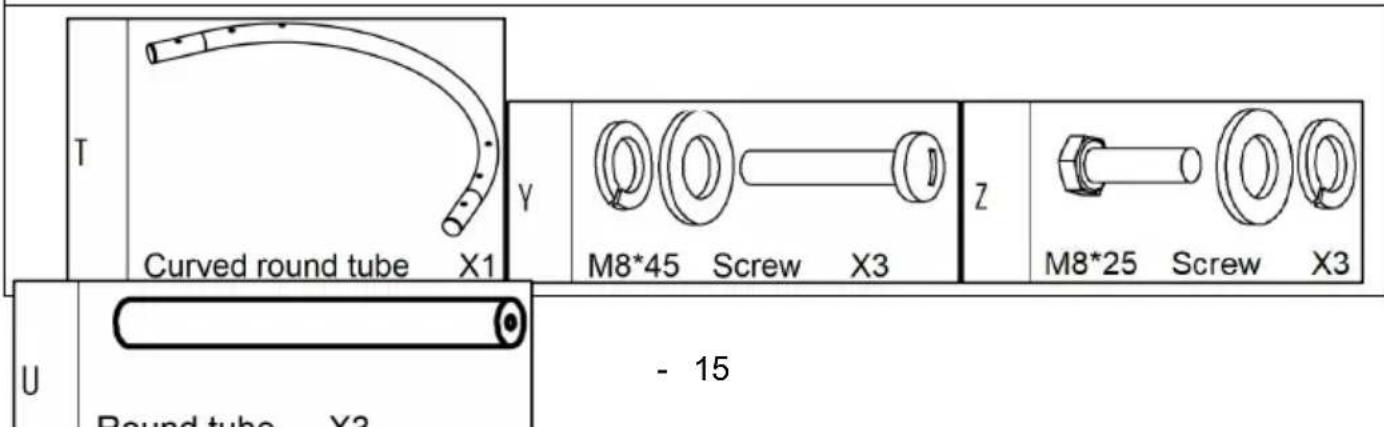

1. Przymocuj trzy metalowe rurki (nr U x 3 ) do metalowej podu siedziska za pomocą trzech śrub (nr Z x 3 ).
2. Zablokuj wygiętą okrągłą rurę (nr T) na trzech metalowych rura x3 ) za pomocą trzech śrub (nr Y x3 ).

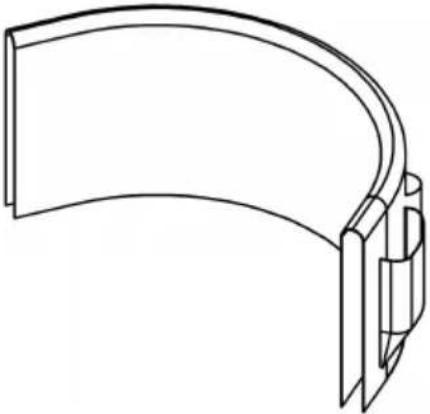

W Fabric backrest cushion X1

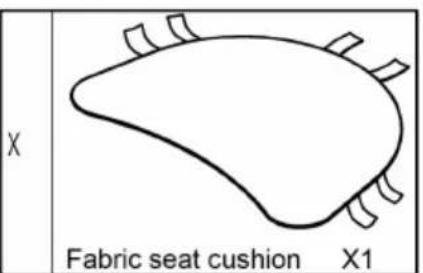

1. Położ materiałową poduszkę siedziska (nr X) na metalowej pod siedziska i dokładnie zamocuj rzep.
2. Zamontuj poduszkę oparcia z tkaniny (nr W) na zakrzywionej o rurze (nr T) i prawidłowo zamocuj rzep.

PRODUCT PARAMETER

Model	TC4502F
Bezpieczna waga	400 funtów/181 kg
załadunkowa
Średnica koła	10 cali

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
