BRUKSANVISNING TC4502F Vevor

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning a användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det fin någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING:

Läs detta material innan du använder denna produkt. Underlåtenhe att göra det kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar vid montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt dig inte ihop om du är trött eller påverkad av alkohol, drogen medicin.
6. Produktegenskaperna gäller endast för korrekt och färdigmonterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stödrullande trädgårdsstolen
8. För ytterligare information om delarna som listas på följande sidor, monteringsdiagrammet i denna manual. Packa upp och separera al delar på ett rent arbetsområde.

Använd försiktighetsåtgärder

1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller närdetta föremål.
3. Överskrid inte specificerat viktkapacitet.
4. Använd endast som avsett.
5. Inspektera före varje användning; Använd inte om delar är lösa ell skadade.

SPARA DENNA MANUAL

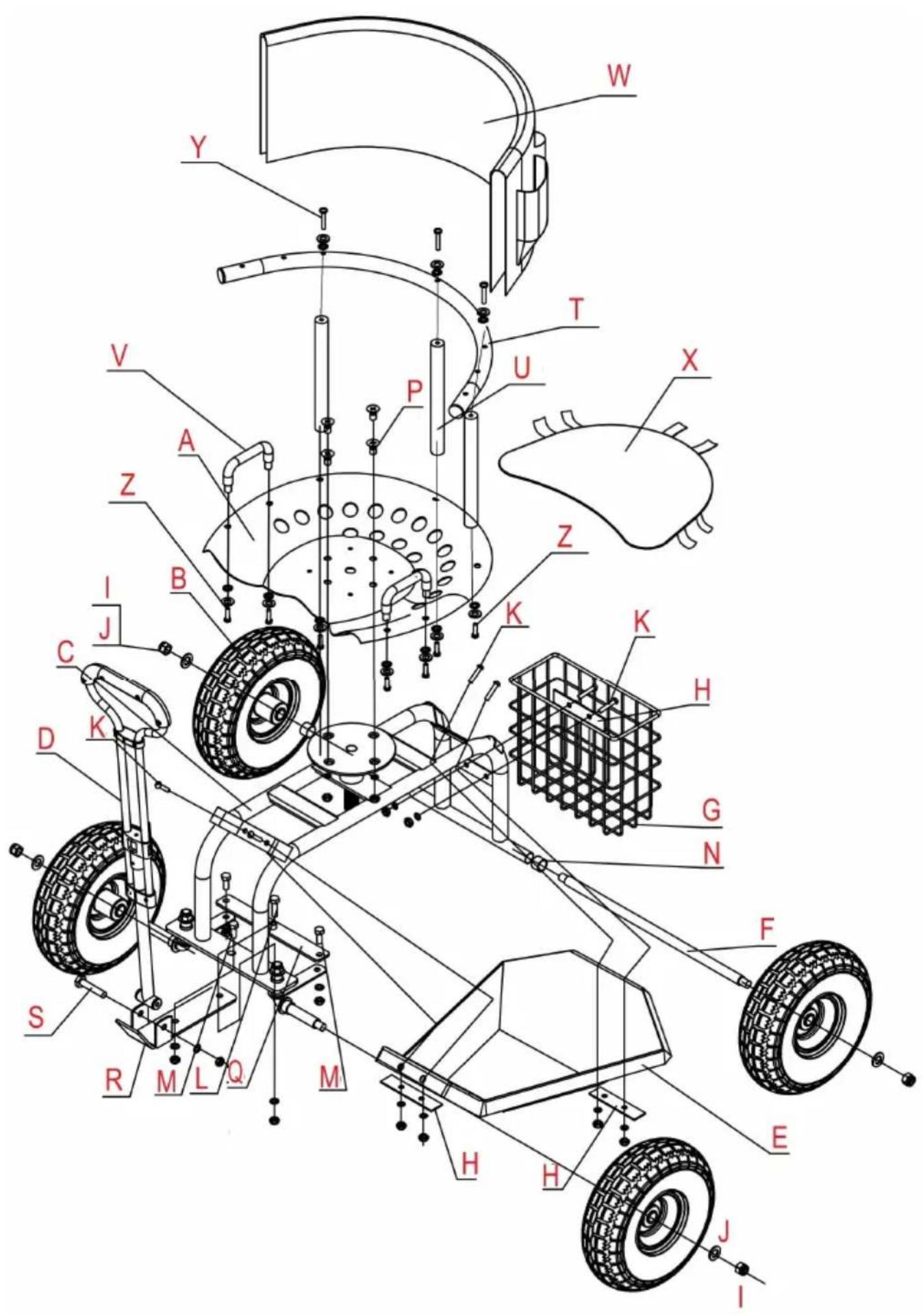

PARTS LIST

A	Metallkudde X1	B	Däck X4
C	Ram X1	D	Handtag X1
E	Plastram X1	F	Axel X1
G	Ram X1	H	Järnplåt X3
jag	M12 Mutter X4	J	∅ 12 Bricka X4
K	M6*30 Skruv X6	L	M8*30 Skruv X1
M	M8*20 Skruv X3	N	20 Sleeve X2
P	M10*25 Skruv X4	Q	Järnplåt X1
R	Järnplåt X1	S	M8*65 Skruv X1
T	Böjt runt rör X1	U	Runt rör X3
V	Ledstång X2	W	Ryggdyna i tyg X1
X	Sittdyna i tyg X1	Y	M8*45 Skruv X3
Z	M8*25 Skruv X7

1. Fäst järnplåten (nr. Q) på ramen (nr. C) med två skruvar (nr.
2. Obs: Den utskjutande delen av järnplåten (Nr. Q) ska vara vä (Detaljerad bild)

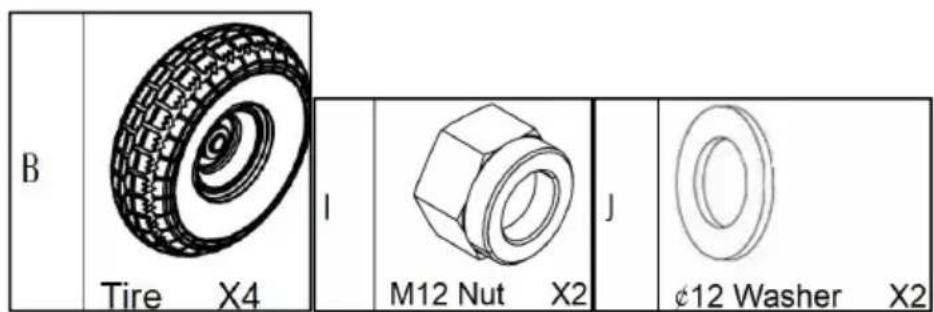

B Tire X4 I M12 Nut X2 J Ø12 Washer X2

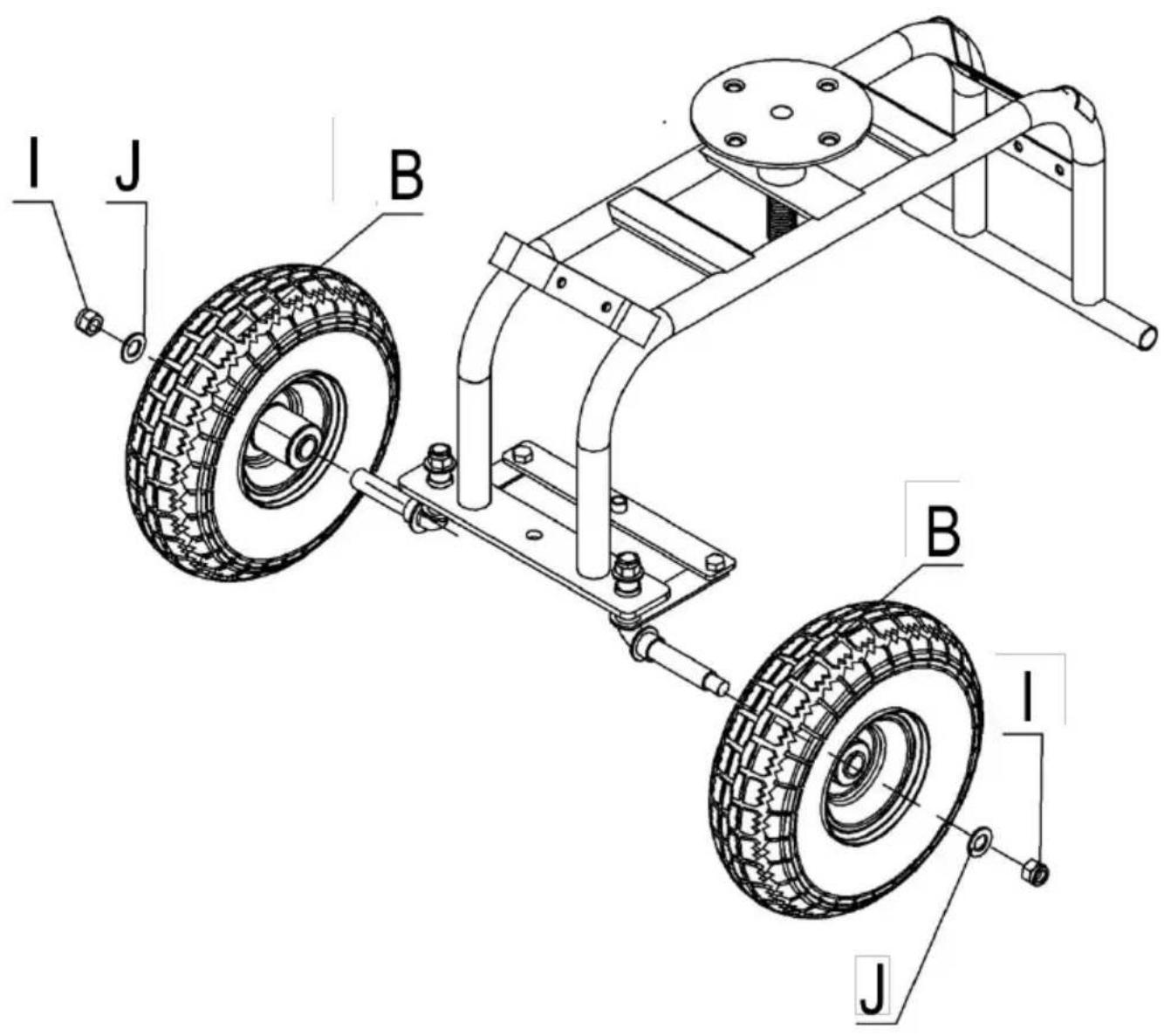

1. Montera hjulen (nr.B x2) på axlarna, placera sedan två stora J x2 ) och fäst dem med två stora muttrar (nr. I x2 ).
2. Notera: Dra inte åt muttrarna helt; lämna lite utrymme för hjule rotera.
3. Obs: Luftintagen på däcken ska vara vända utåt.

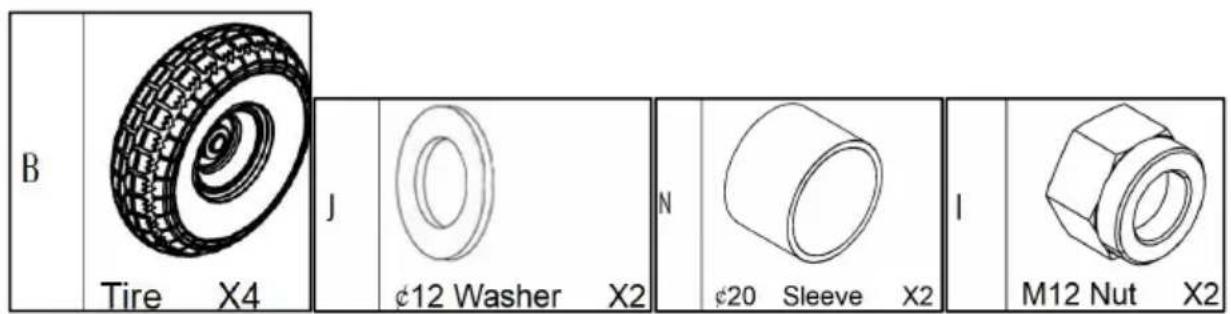

B Tire X4 J ¢12 Washer X2 N ¢20 Sleeve X2 I M12 Nut X2

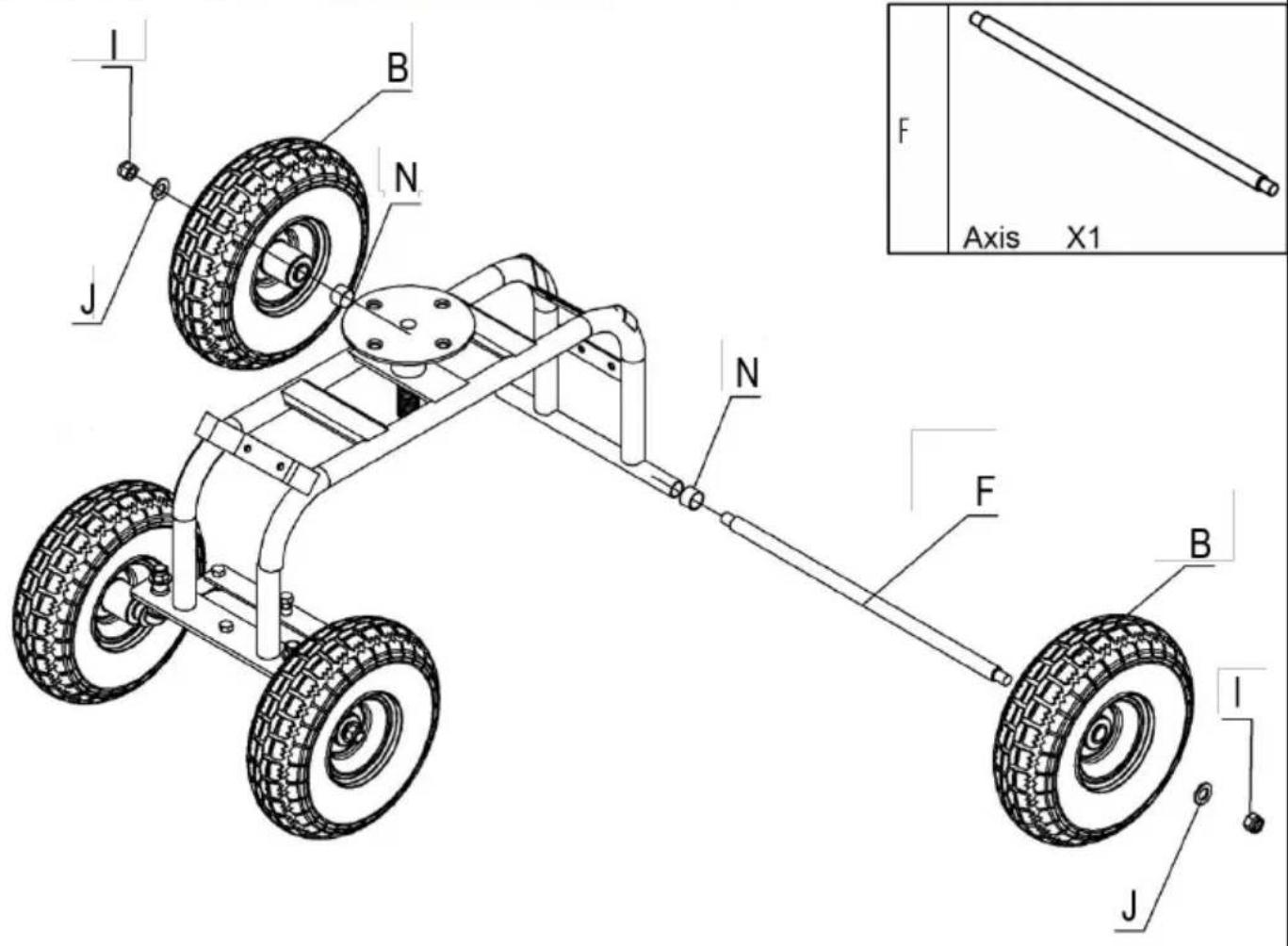

1. Montera axeln (nr. F) i läget för bakhjulen.
2. Placera en bussning (nr. N x2) vid varje ände av axeln (nr.
3. Installera två par hjul (nr.B x2) efter varandra, sätt sedan två brickor (nr.J x2) och fäst dem med två stora muttrar (nr.I x2).
4. Obs: Dra inte åt muttrarna helt; se till att det finns utrymme rotera.
5. Obs: Luftintagen på däcken ska vara vända utåt.

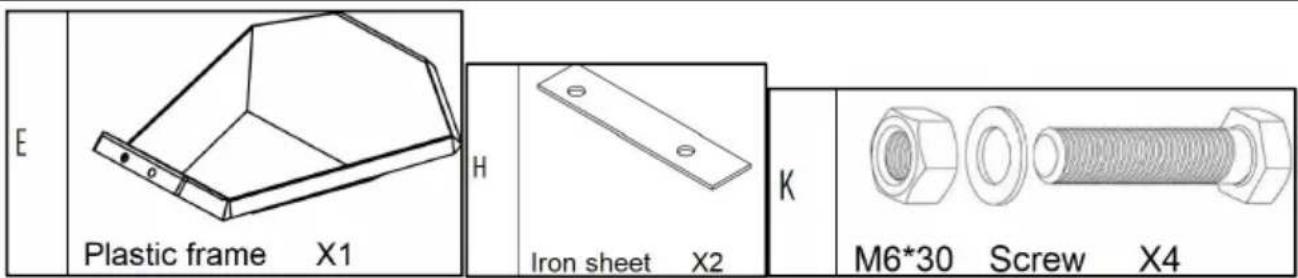

E Plastic frame X1 H Iron sheet X2 K M6*30 Screw X4

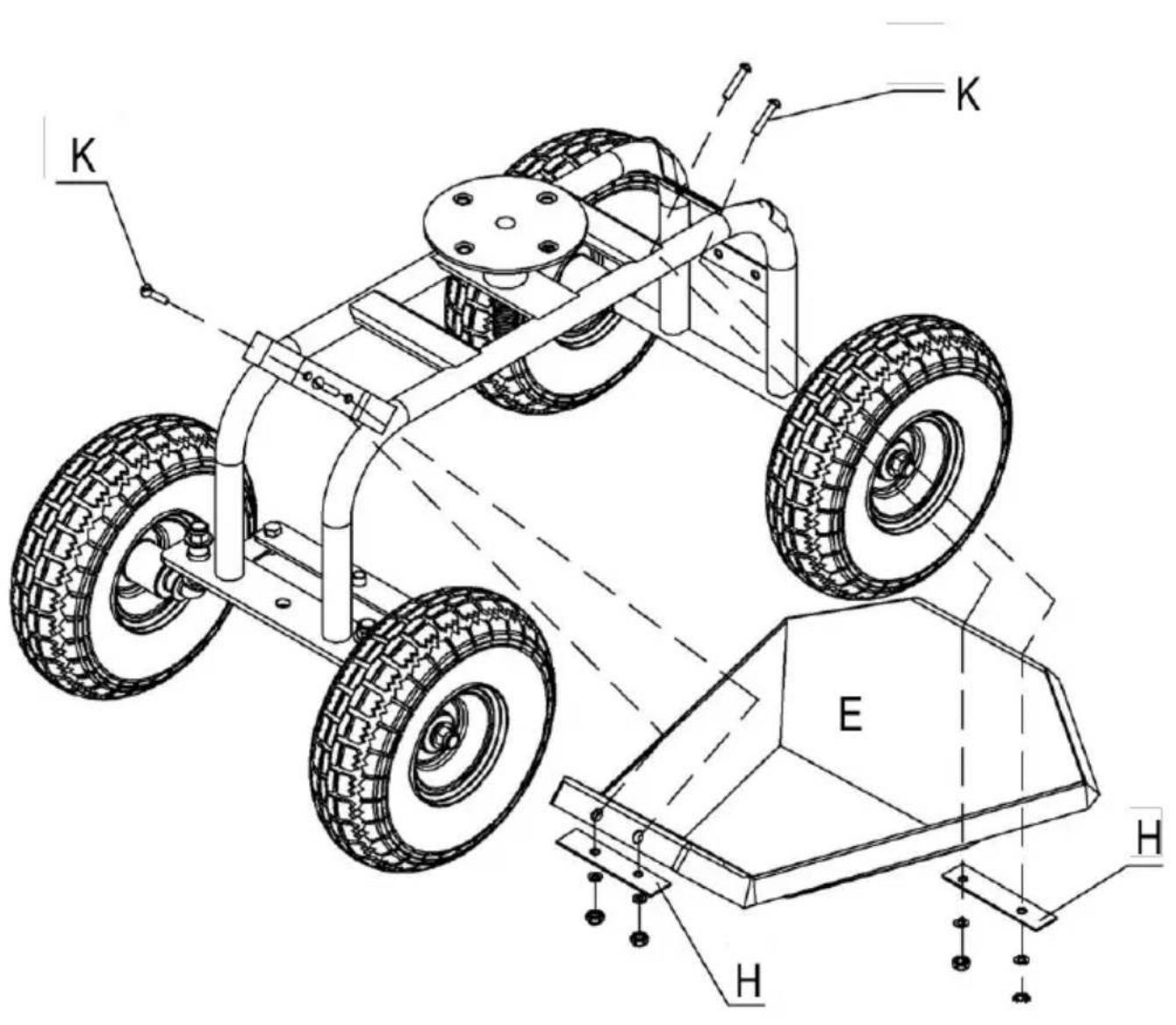

Placera två metallshims (nr. H x2) längst ner på plastramen (nr. dem med fyra uppsättningar skruvar och muttrar (nr. K x4).

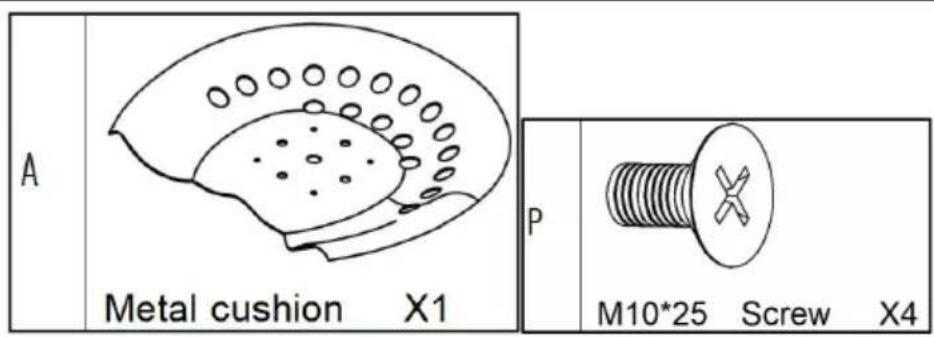

A Metal cushion X1 P M10*25 Screw X4

Fäst metallsätet (nr A) på fästet (nr C) med fyra muttrar (nr P

G

Frame X1

H

Iron sheet X1

K

M6*30

Screw X2

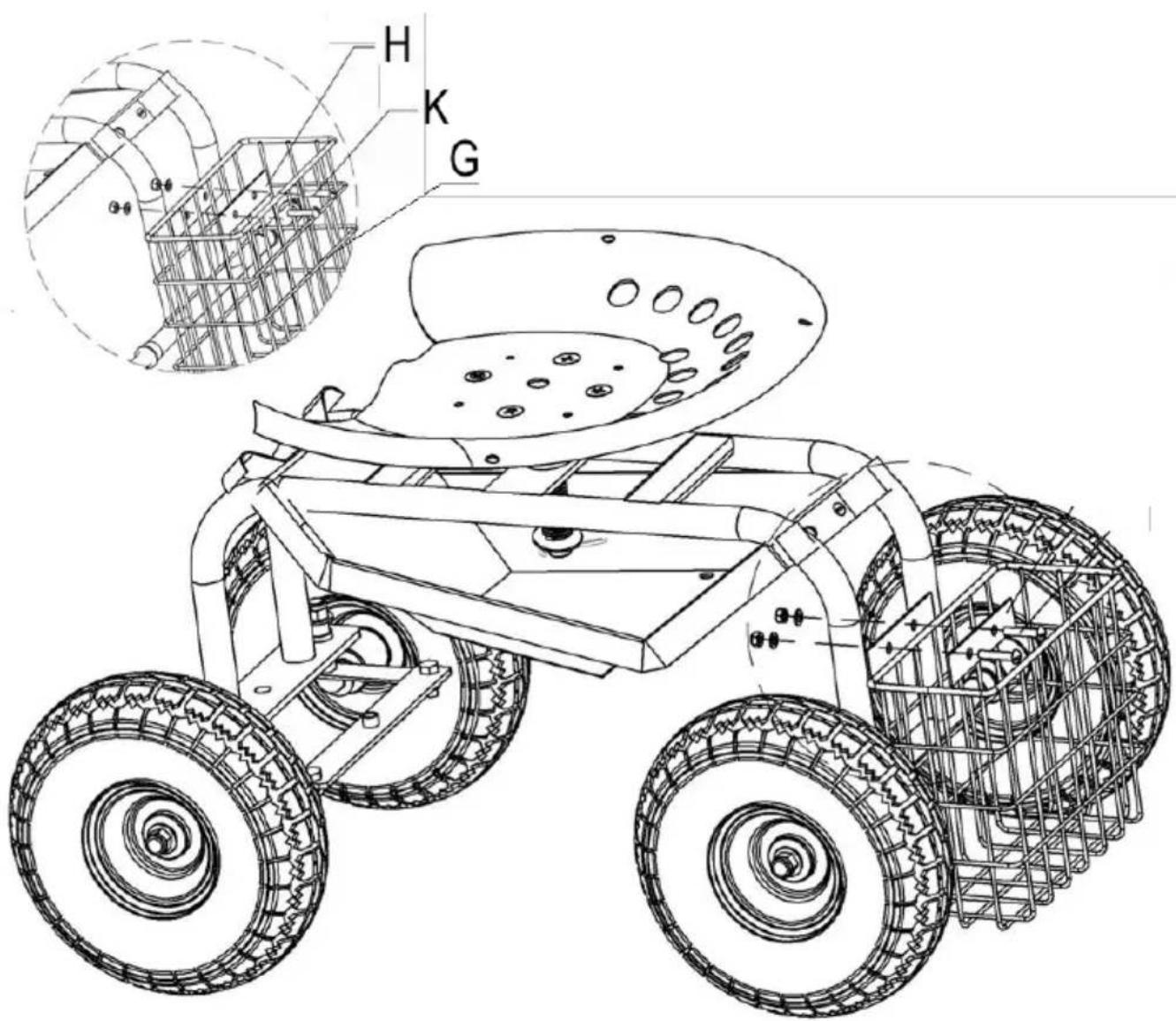

Fäst ramen (nr. G) på fästet med två skruvar (nr. K x2 ). Obs: av metallplåten (nr. H) ovanpå ramen (nr. G) i mitten innan du

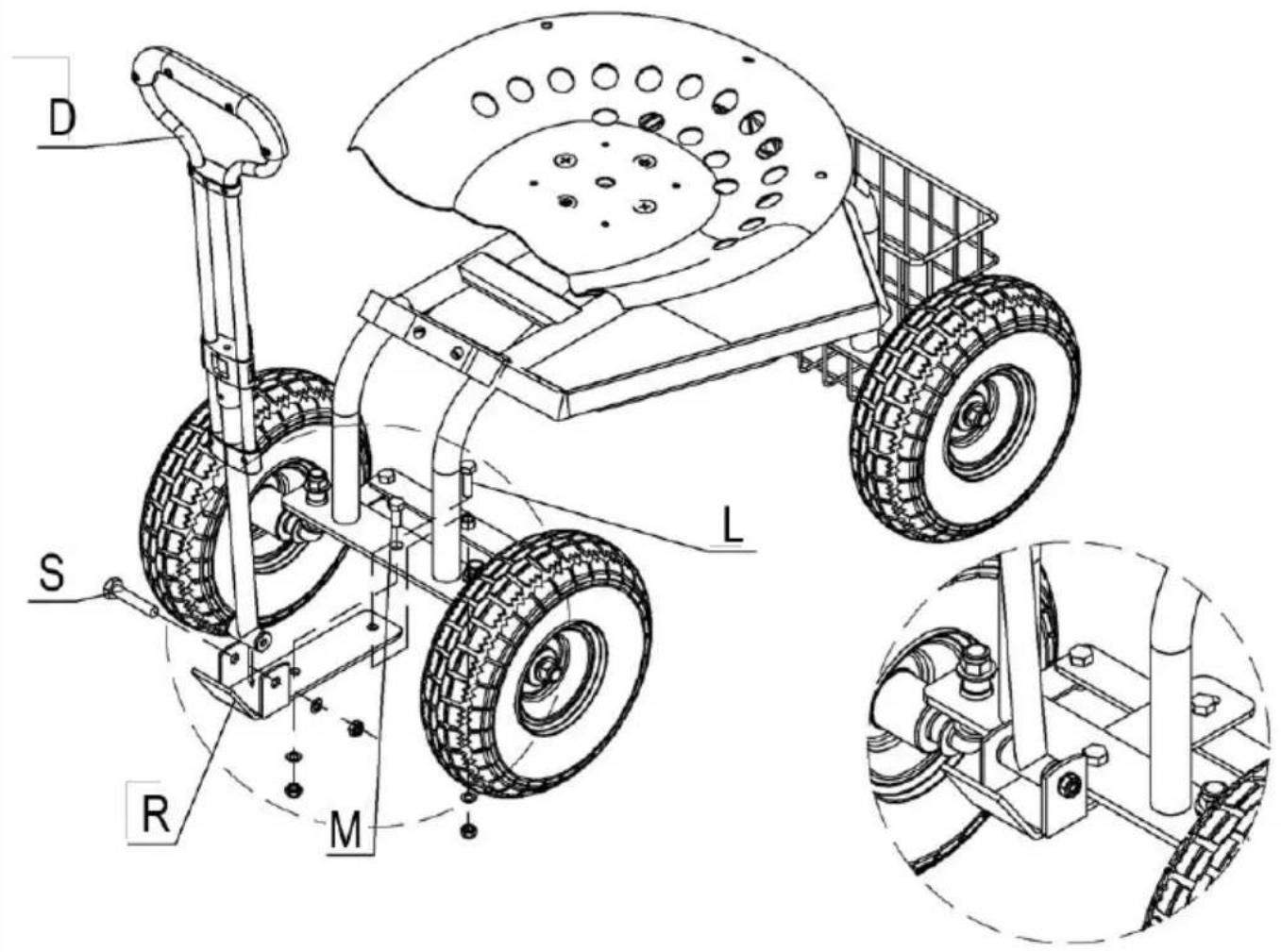

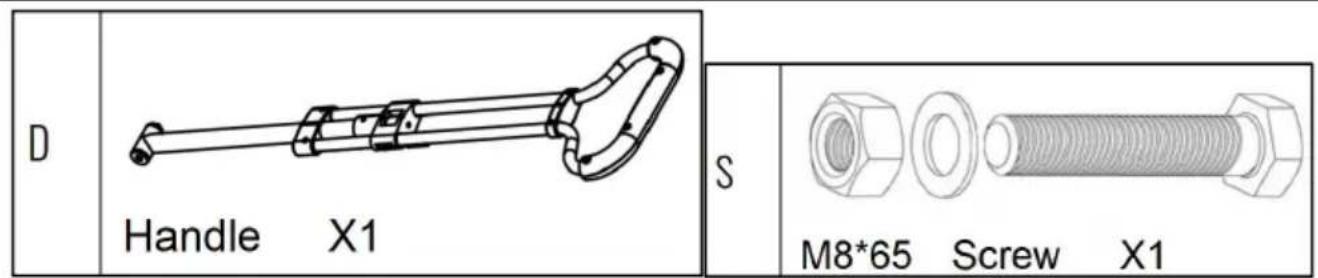

D Handle X1 S M8*65 Screw X1

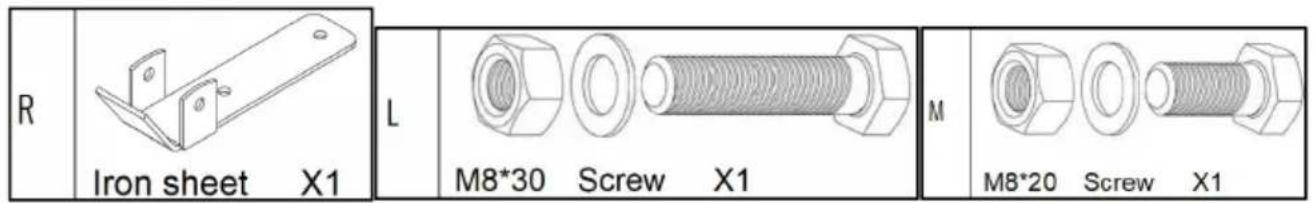

R Iron sheet X1 L M8*30 Screw X1 M M8*20 Screw X1

1. Fäst först en bit av metallplåten (nr. R) på fästet i tur och o en skruv (nr. L) och en skruv (nr. M).
2. Fäst sedan handtaget (Nr.D) på plåten (Nr.R) med en skruv (Notera: Skruven (Nr.L) och skruven (Nr.M) ska dras åt, men lämr för att säkerställa att handtaget (Nr.D) kan rotera mjukt.

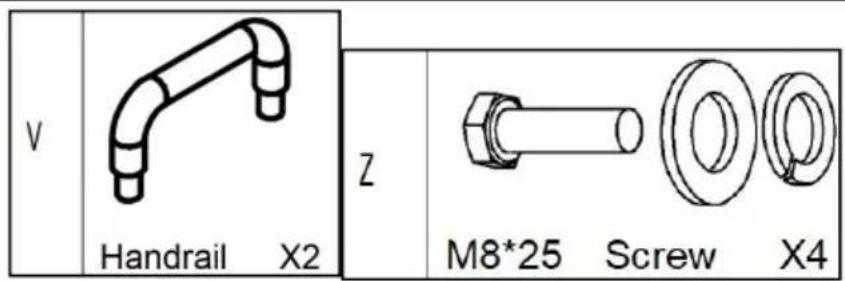

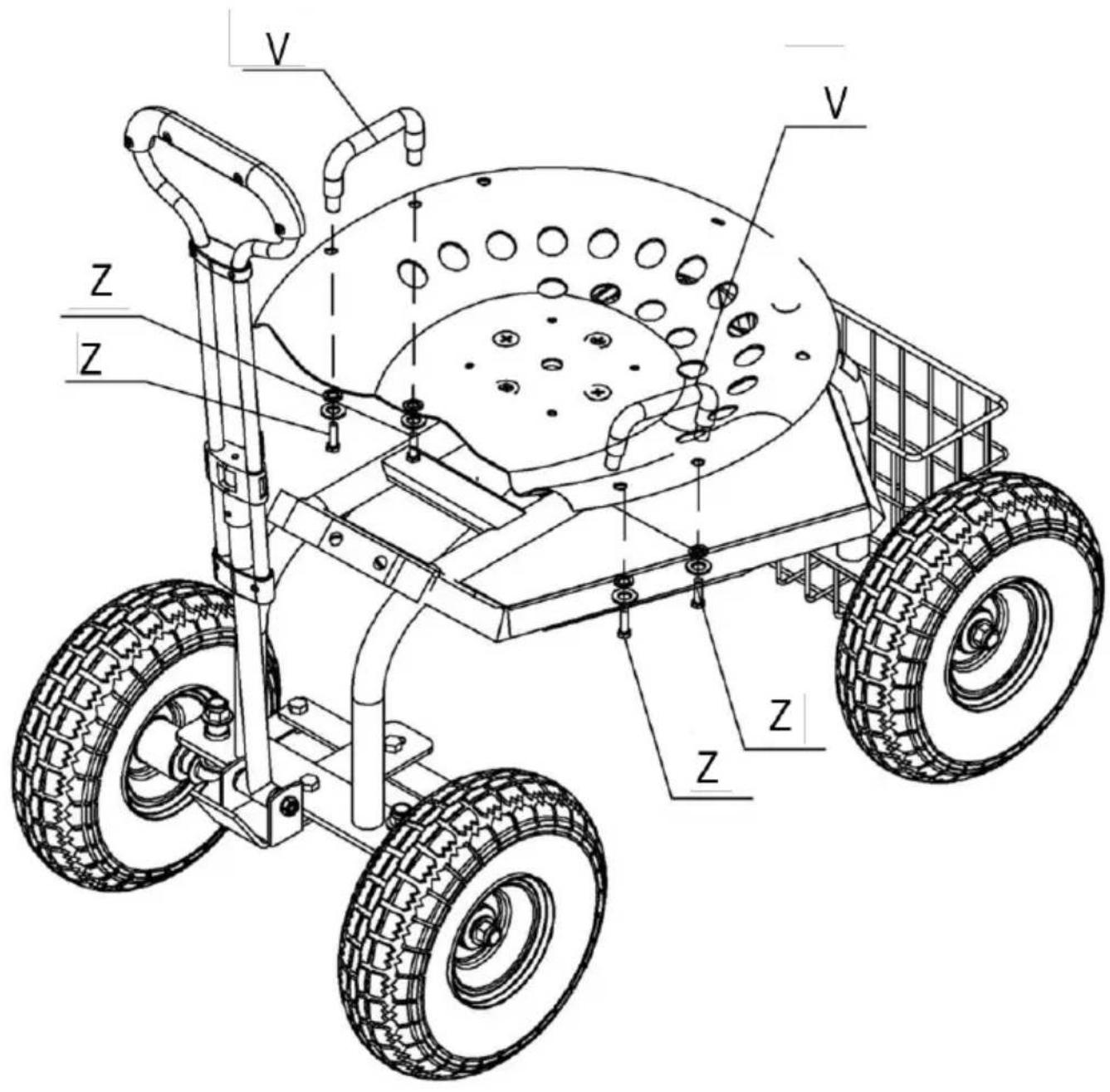

V Handrail X2 Z M8*25 Screw X4

Lås två ledstänger (nr.V x2 ) på metallsätesdynan med fyra skruv x4 ).

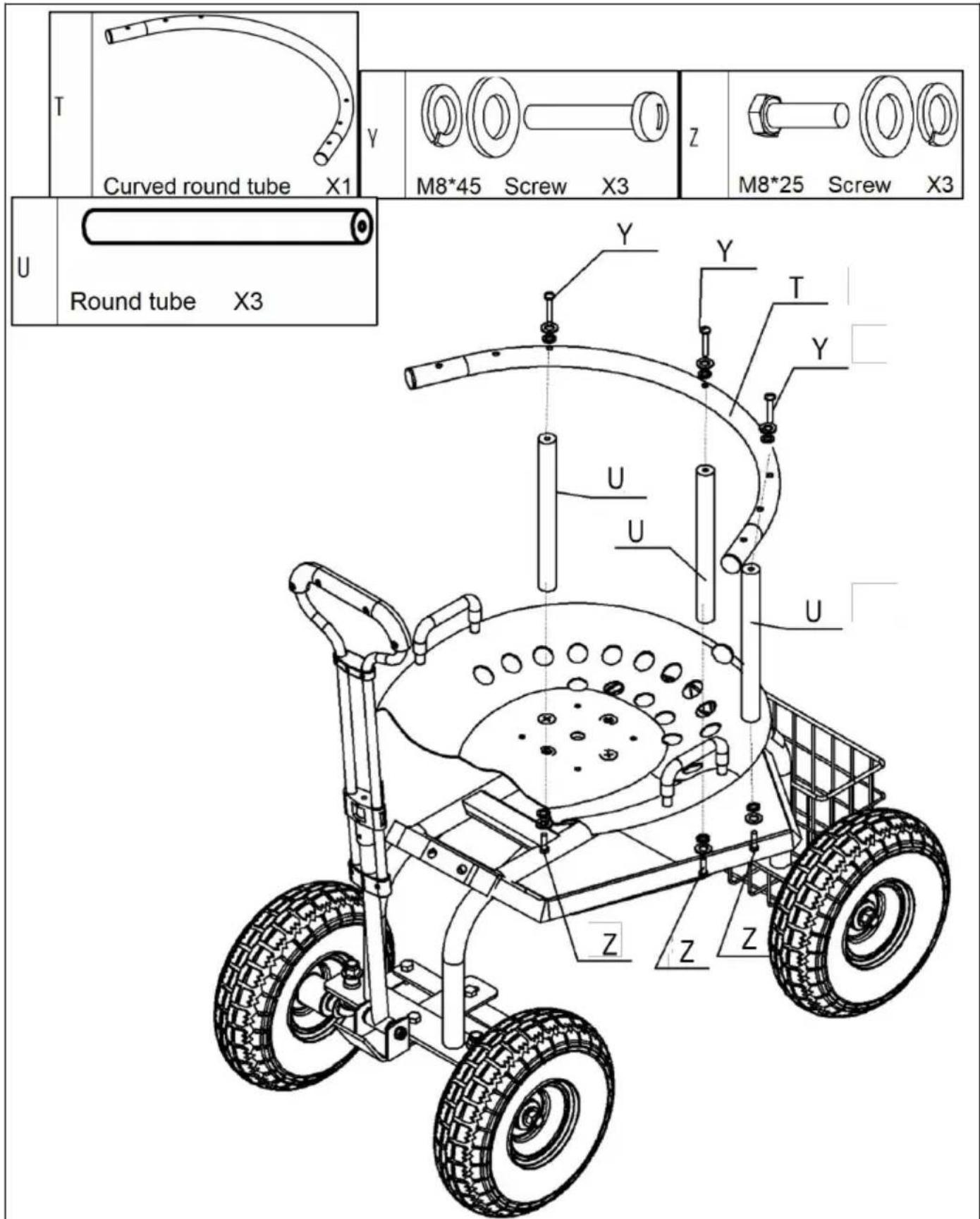

1. Lås tre metallrör (nr. U x3 ) på metallsätesdynan med tre skr x3 ).
2. Lås det böjda runda röret (No.T) på de tre metallrören (No.U tre skruvar (No.Y x3 ).

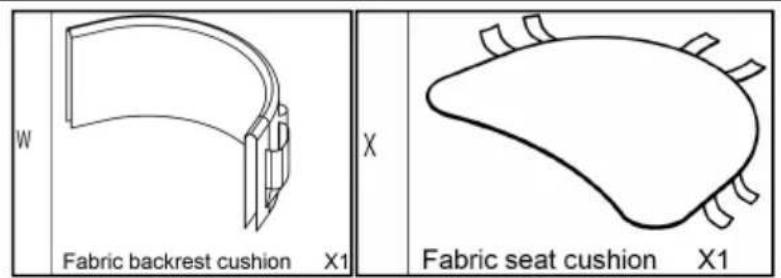

W Fabric backrest cushion X1 X Fabric seat cushion X1

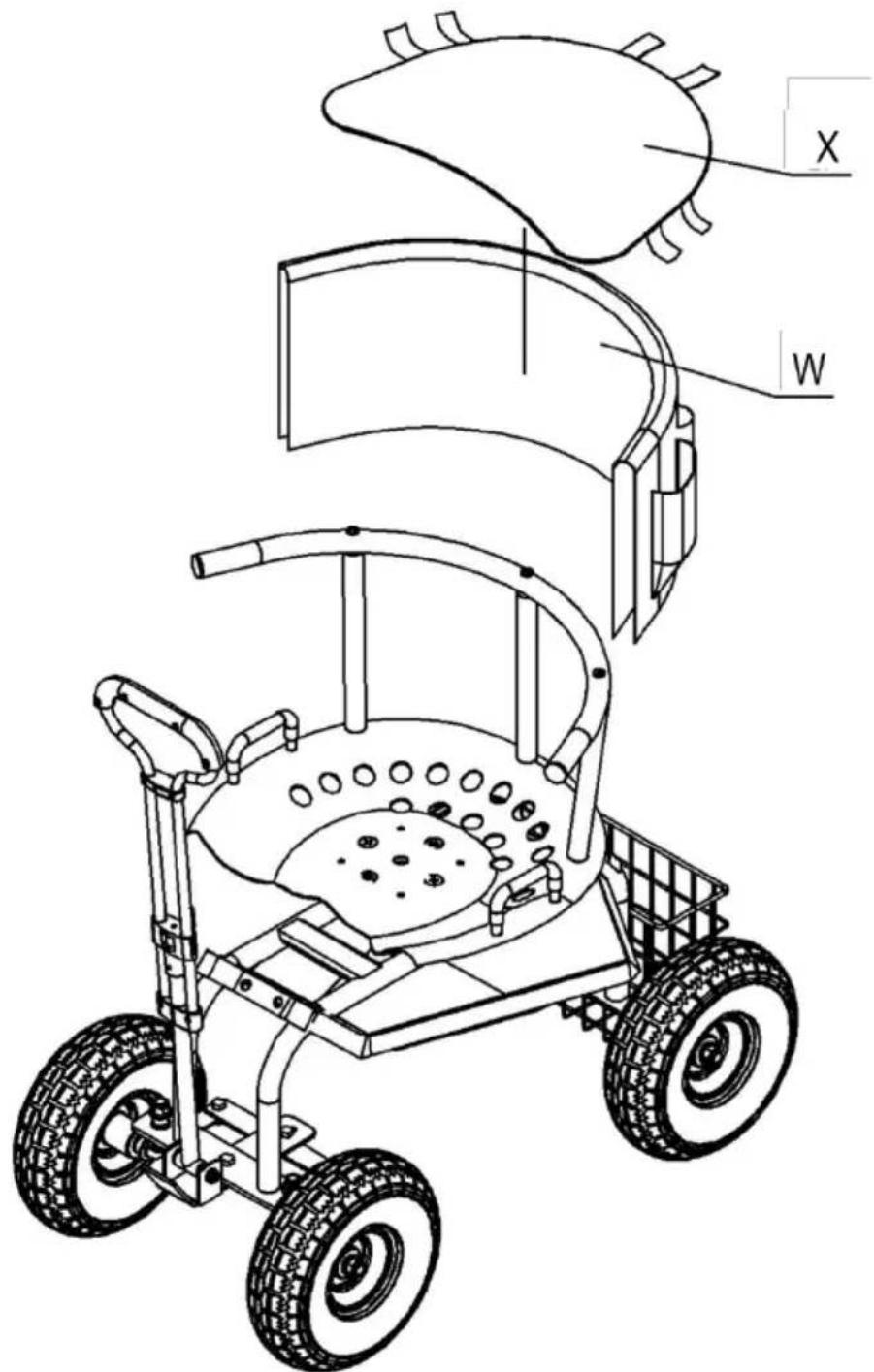

1. Placera sittdynan i tyg (nr. X) på sittdynan av metall och fäst kardborrbandet ordentligt.
2. Installera tygets ryggdyna (nr. W) på det böjda runda röret (nr. fäst kardborrbandet ordentligt.

PRODUCT PARAMETER

Modell	TC4502F
Säker lastvikt	400 lb/181 kg
Hjulets diameter	10 tum

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
