| Producttype | Roterende oppervlaktereiniger voor hogedrukreiniger |
| Merk | Vevor |
| Model | QD-XDP10 |
| Maximale compatibele druk | 4000 PSI (276 bar) |
| Minimale vereiste druk | 1500 PSI (104 bar) |
| Maximaal debiet | 4 GPM (15 L/min) |
| Wasbreedte | Ongeveer 30 cm (schatting) |
| Gewicht | Ongeveer 2,5 kg |
| Afmetingen (L × B × H) | Ongeveer 35 × 35 × 20 cm |
| Materiaal behuizing | Versterkt kunststof en metaal |
| Aantal sproeiers | 2 reserve sproeiers inbegrepen |
| Snelkoppeling | Ja, met vergrendelingskraag |
| Rotatie van de sproeibalk | Automatisch onder druk |
| Geschikte oppervlakken | Beton, asfalt, klinkers, terrassen, enz. |
| Onderhoud | Reinigen van sproeiers en vervangen van O-ringen |
| Inbegrepen accessoires | Verlengstang, Teflon tape, O-ringen, reinigingsnaald |
| Vereiste veiligheidsuitrusting | Veiligheidsbril ANSI Z87.1, antislip schoenen |
| Beoogd gebruik | Reinigen van harde, vlakke buitenoppervlakken |
| Garantie | Standaard fabrieksgarantie (raadpleeg de fabrikant) |
| Repareerbaarheid | Reserveonderdelen beschikbaar: O-ringen, sproeiers, schroeven |
Veelgestelde vragen - QD-XDP10 Vevor
Gebruikersvragen over QD-XDP10 Vevor
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hogedrukreiniger in PDF-formaat gratis! Vind uw handleiding QD-XDP10 - Vevor en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. QD-XDP10 van het merk Vevor.
GEBRUIKSAANWIJZING QD-XDP10 Vevor
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.
Waarschuwing: om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
INLEIDING
Gefeliciteerd met de aankoop van uw nieuwe roterende oppervlaktereiniger! U kunt er zeker van zijn dat deze reiniger is ontworpen en gebouwd met kwaliteit en prestaties in gedachten. Elk onderdeel is grondig getest om een
hoge acceptatiegraad te garanderen.
Deze oppervlaktereiniger is ontworpen voor hogedrukreiniging van diverse buitenoppervlakken, zoals beton, asfalt, bestrating, looppaden,
zwembadterrassen, enz. Sluit de roterende oppervlaktereiniger aan op uw hogedrukreiniger, haal de trekker over en loop erachter voor snelle en efficiënte reiniging!
SPECIFICATIES
| Maximaal . Druk (PSI/BAR) | 4000 / 276 |
| Min . Druk (PSI/BAR) | 15.00 uur / 1 04 |
| Maximaal . Stroom Snelheid (gal/min) | 4 |
BELANGRIJKE VEILIGHEIDSINFORMATIE
A WAARSCHUWING
Lees en begrijp alle instructies. Het niet opvolgen van alle instructies kan leiden tot ernstig letsel of schade aan eigendommen.
- De waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke omstandigheden of situaties dekken die zich kunnen voordoen. Gebruik dit gereedschap met gezond verstand en voorzichtigheid.
Wees u altijd bewust van de omgeving en zorg ervoor dat het gereedschap veilig en
verantwoord wordt gebruikt.
- Laat personen het product niet bedienen of monteren voordat ze de handleiding hebben gelezen en volledig hebben begrepen hoe het product werkt.
- Wijzig dit product op geen enkele wijze. Ongeautoriseerde wijzigingen kunnen de werking en/of veiligheid aantasten en de levensduur van het product beïnvloeden.
- Er zijn specifieke toepassingen waarvoor het product is ontworpen.
- Gebruik het juiste gereedschap voor de klus. Probeer kleine apparaten NIET te forceren om het werk van grotere industriële apparatuur te doen. Er zijn bepaalde toepassingen waarvoor deze apparatuur is bedoeld. Het zal zijn werk beter en veiliger doen met de capaciteit waarvoor het bedoeld is. Gebruik deze apparatuur NIET voor een doel waarvoor het niet bedoeld is.
- Inspecteer de werkruimte voor elk gebruik. Houd de werkruimte schoon en droog, vrij van rommel en goed verlicht. Rommelige, natte of donkere werkruimtes kunnen letsel veroorzaken. Gebruik van het product in krappe werkruimtes kan gevaarlijk dicht bij andere snijgereedschappen en draaiende onderdelen komen.
- Gebruik het product niet waar er brand- of explosiegevaar bestaat, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Het product kan vonken veroorzaken, die kunnen leiden tot het ontbranden van ontvlambare vloeistoffen, gassen of stof.
- Zorg ervoor dat het product niet in contact komt met een elektrische spanning. Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.
- Houd kinderen en omstanders uit de buurt van het werkgebied tijdens gebruik van het gereedschap. Laat kinderen het product niet hanteren.
- Wees op de hoogte van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere mechanische gevaren in uw werkgebied. Sommige van deze gevaren zijn mogelijk aan uw zicht onttrokken en kunnen bij contact persoonlijk letsel en/of materiële schade veroorzaken.
PERSOONLIJKE VEILIGHEID
- Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van het gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van het gereedschap kan leiden tot ernstig persoonlijk letsel.
- Kleed u netjes. Draag geen losse kleding of bungelende voorwerpen (sieraden). Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen. Ventilatieopeningen op het
gereedschap bedekken vaak bewegende delen en moeten worden vermeden.
- Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik een ANSI Z87.1-conforme veiligheidsbril (geen veiligheidsbril) met zijschermen, of indien nodig een gelaatsscherm. Draag een stofmasker bij stoffige werkomstandigheden. Draag ook antislipschoenen, een veiligheidshelm, handschoenen en een stofmasker. Gebruik stofopvangsystemen en gehoorbescherming waar nodig. Dit geldt voor alle personen in het werkgebied.
- Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht.
- Gebruik het gereedschap niet als u moe bent of onder invloed van alcohol of medicijnen.
- Verwijder sleutels of moersleutels voordat u het gereedschap aansluit op een luchttoevoer of stroombron, of voordat u het gereedschap inschakelt. Een sleutel of moersleutel die vastzit aan een draaiend onderdeel van het gereedschap kan persoonlijk letsel veroorzaken.
- Zet het werkstuk vast met klemmen of een bankschroef in plaats van uw handen, indien mogelijk. Deze veiligheidsmaatregel zorgt ervoor dat u het gereedschap correct met beide handen kunt bedienen.
SCHONER GEBRUIK EN ONDERHOUD
- Forceer de reiniger niet. Gereedschap werkt beter en veiliger wanneer het wordt gebruikt waarvoor het bedoeld is. Plan uw werk en gebruik het juiste gereedschap voor de klus.
- Controleer voor elk gebruik en voordat u de stofzuiger op een stopcontact aansluit op beschadigde onderdelen. Controleer zorgvuldig of de reiniger goed werkt en zijn werk doet. Vervang beschadigde of versleten onderdelen onmiddellijk. Gebruik de stofzuiger nooit met een beschadigd onderdeel.
- Berg de reiniger op wanneer u hem niet gebruikt. Bewaar hem op een droge, veilige plaats, buiten bereik van kinderen. Controleer de reiniger op goede werking voordat u hem opbergt en opnieuw gebruikt.
- Gebruik alleen vervangende onderdelen die door de distributeur worden aanbevolen. Als een product niet geschikt is voor één bepaald reinigingsmiddel, kan er bij gebruik met een ander reinigingsmiddel een risico op letsel ontstaan.
- Gebruik nooit een onderdeel met een lagere werkdruk dan de reiniger.
- Laat de reiniger niet onbeheerd achter als deze onder druk staat.
- Draai de reiniger niet om wanneer deze onder druk staat en is aangesloten op een werkende hogedrukreiniger. Zo voorkomt u dat er water met hoge druk op het apparaat spuit, wat persoonlijk letsel kan veroorzaken.
- Overschrijd de nominale PSI-capaciteit NIET.
- Houd lichaamsdelen uit de buurt van de sproeikoppen en de rok terwijl u de machine bedient.
- Til de machine NIET van de grond en richt de sproeikoppen NIET op mensen terwijl deze in werking is.
- Draag de juiste veiligheidsuitrusting, inclusief een ANSI Z87.1-goedgekeurde veiligheidsbril.
- Alleen gebruiken op harde, vlakke oppervlakken.
- Er mogen geen wijzigingen aan dit product worden aangebracht.
- Alleen door de fabrikant geleverde hulpstukken en/of adapters mogen worden gebruikt.
- Niet geschikt voor gebruik door of in de buurt van kinderen.
| Onderdelenlijst | |||
| Code | Naam | Afbeelding | AANTAL |
| 1 | Hogedrukreiniger voor oppervlaktereinigers |  | 1 |
| 2 | Verlengstang |  | 2 |
| 3 | Teflontape |  | 1 |
| 4 | O-ringen( groot ) |  | 2 |
| 5 | O-ringen( klein ) |  | 2 |
| 6 | Vervangende sproeiers |  | 2 |
| 7 | Doorlopende naald |  | 1 |

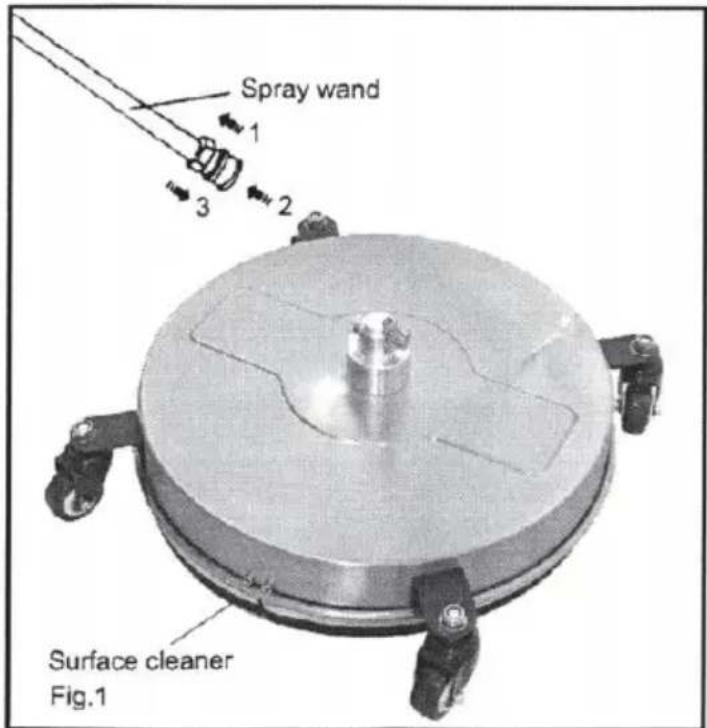

VOORBEREIDING & BEDIENING SET-OMHOOG
- Trek de kraag aan het snelkoppelingseinde terug van de toverstaf.
- Duw de oppervlaktereiniger op zijn plaats.
- Duw de kraag naar voren, steek het oppervlak erin schoner en vergrendel de kraag. Zorg ervoor dat de kraag helemaal naar voren schuift. Trek aan de oppervlaktereiniger om er zeker van te zijn dat deze stevig op zijn plaats zit.
OPPERVLAKTEVOORBEREIDING
- Verwijder los vuil uit het te reinigen gebied.
- Probeer nooit het oppervlak schoon te maken met voorwerpen die uitsteken boven het te reinigen oppervlak. Als u tijdens het gebruik een verhoogd obstakel raakt, zal dit het oppervlak beschadigen. Als er toch contact plaatsvindt en er trillingen ontstaan tijdens het bedienen van de machine, STOP dan met reinigen en controleer de sproeibalk.

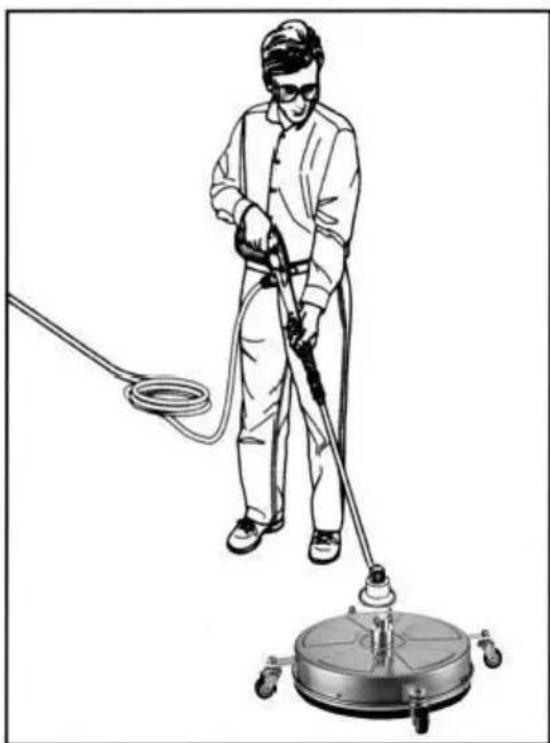

OPSTARTEN
- Zorg ervoor dat alle verbindingen goed vastzitten.
- Ontgrendel het pistool en knijp in de trekker tijdens het starten van de drukwasmachine.
- Het water zal beginnen te stromen vanaf de sproeiers van de Sur Cleaner. Zorg ervoor dat de sproeiers niet verstopt zijn en dat het sproeipatroon gelijkmatig is.
- Loop langzaam achter de unit en maak schoon. Rijd langzaam. Als er strepen ontstaan, verlaag dan uw tempo. Laat de machine niet stilstaan op zachte oppervlakken zoals hout.
GESLOTEN OMLAAG
- Schakel de hogedrukreiniger uit.
- Draai de watertoevoer dicht.
- Knijp in de trekker van het pistool om de waterdruk te verlichten.
- Koppel de hendel van de hogedrukreiniger los en veeg het apparaat schoon. Bewaar het apparaat op een droge plaats.
NA ELK GEBRUIK
Voer de volgende inspecties uit na elk gebruik om de reiniger schoon te maken en klaar te maken voor het volgende gebruik.
- Verwijder eventueel vuil en vreemde voorwerpen onder de behuizing en de wieltjes. Gebruik indien nodig een doek of spons om de oppervlaktereiniger af te wassen en spoel het na met kraanwater.
- Controleer op losse onderdelen en eventuele schade.
NOZZLE REINIGING & VERVANGING

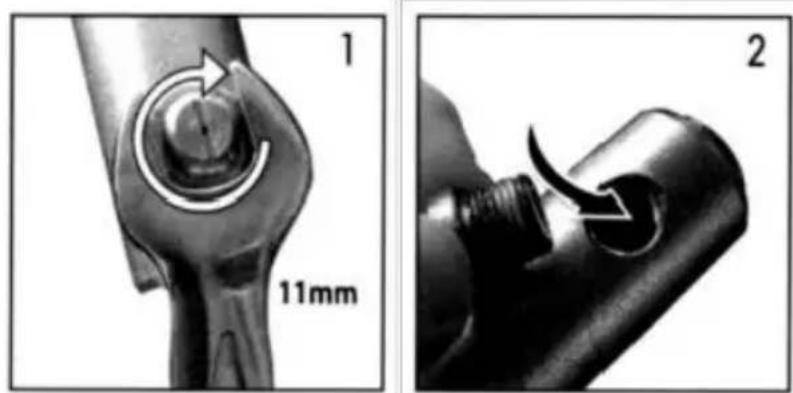

- Verwijder het mondstuk met een geschikte sleutel (11 mm).
- Spoel de gaten met vers water om vuil te verwijderen.
- Bedek de schroefdraad van de sproeiers met de bijgeleverde teflon tape.

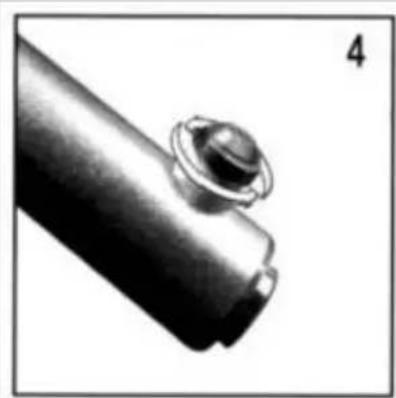

- Lijn de opening van de spuitmond uit en plaats de spuitmonden op de sproeibalk. Draai deze goed vast.
Opmerking: Als het mondstuk moeilijk te verwijderen is, verwarm het met een föhn voordat u het verwijdert.
Volg de volgende stappen:

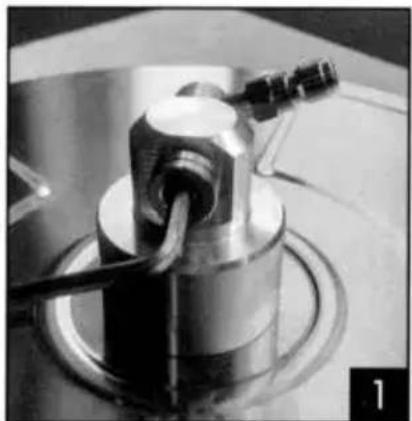

- Verwijder de schroef uit de behuizing met behulp van een inbussleutel van 5 mm.
- Vervang de originele kapotte o-ring door nieuwe o-ringen.
- Draai de schroef vast met een inbussleutel van 5 mm.
| Nee. | Naam | Aantal | Nee. | Naam | Aantal |
| 1 | Asbehuizing | 1 | 9 | Borgring voor as D15 | 1 |
| 2 | O-ring 40,94*2,62 | 1 | 10 | Afstandsring | 1 |
| 3 | Drukveer | 1 | 11 | Diepgroefkogellager S6302RS | 2 |
| 4 | O-ring 5,28*1,78 | 2 | 12 | Wasmachine | 1 |
| 5 | Geflensde aandrijfnaaf | 1 | 13 | Schacht | 1 |
| 6 | As eindkap | 1 | 14 | Wasmachine | 1 |
| 7 | O-ring 14,2*2,4 | 1 | 15 | Borgring voor gat | 1 |
| 8 | Bus | 1 |
| PROBLEEMOPLOSSING | ||
| PROBLEEM | WAARSCHIJNLIJK OORZAAK | CORRECTIEF ACTIE |
| Ontbrekende onderdelen | Beschadigd pakket | Neem contact op met or klantenservice voor hulp |
| Onvoldoende schoonmaak stroon | Niet voldoende PSI v hogedrukreiniger | Zorg ervoor dat de eenh minimaal produceert hogedrukreiniger 2.000 PS |
| Mondstuk verstopt o versleten | Reinig of vervang de sproeiers . | |
| Spuitbalk draait ni | Defect, borgring losgeraakt | Niet gebruiken! Neem contact op met or klantenservice voor hulp |
| Onstabiel verbinding de sproeibalk viel e | ||
| Storing in de afdichti water schieten vana draaipunt | ||
| Overmatige trillingen van oppervlaktereiniger | Mondstuk verstopt | Reinig of vervang de sproeiers . |
| Strepenschoonmaakpatroon | Mondstuk verstopt | Reinig of vervang de sproeiers . |
| Te snel schoonmake | Langzaam omlaag tempo | |
| Bovenkant lekken | De o-ring is gebroke | Raadpleeg de instructies |
