QD-XDP10 - Högtryckstvätt Vevor - Gratis bruksanvisning och manual

Produkttyp	Roterande ytrengörare för högtryckstvätt
Märke	Vevor
Modell	QD-XDP10
Maximalt kompatibelt tryck	4000 PSI (276 bar)
Minsta erforderliga tryck	1500 PSI (104 bar)
Maximal flödeshastighet	4 GPM (15 L/min)
Tvättbredd	Cirka 30 cm (uppskattning)
Vikt	Cirka 2,5 kg
Mått (L × B × H)	Cirka 35 × 35 × 20 cm
Höljets material	Förstärkt plast och metall
Antal munstycken	2 reservmunstycken medföljer
Snabbkoppling	Ja, med låsring
Sprutarms rotation	Automatisk under tryck
Lämpliga ytor	Betong, asfalt, stenläggning, terrasser, etc.
Underhåll	Rengöring av munstycken och byte av O-ringar
Ingående tillbehör	Förlängningsstång, Teflontejp, O-ringar, rengöringsnål
Erforderlig skyddsutrustning	Skyddsglasögon ANSI Z87.1, halkfria skor
Avsedd användning	Rengöring av hårda och plana utomhusytor
Garanti	Standard tillverkargaranti (se tillverkaren)
Reparationsbarhet	Reservdelar tillgängliga: O-ringar, munstycken, skruvar

Vanliga frågor - QD-XDP10 Vevor

Vilket minimitryck måste min högtryckstvätt leverera?

Ytrengöraren QD-XDP10 kräver ett minimitryck på 1500 PSI (104 bar) för att fungera korrekt.

Är denna ytrengörare kompatibel med alla högtryckstvättar?

Den är kompatibel med de flesta högtryckstvättar som har en standard snabbkoppling. Se till att din apparat levererar minst 1500 PSI och 4 GPM.

Hur installerar jag ytrengöraren på min pistol?

Dra tillbaka låsringen på snabbkopplingen, sätt in ytrengöraren, tryck sedan låsringen framåt för att låsa. Dra lätt för att kontrollera att den sitter fast.

Varför roterar inte sprutarmen?

Det kan bero på otillräckligt tryck, ett igensatt munstycke eller en defekt tätning. Kontrollera att din tvätt levererar minst 1500 PSI och rengör munstyckena.

Hur rengör jag igensatta munstycken?

Ta bort munstyckena med en 11 mm nyckel, skölj dem med rent vatten och använd den medföljande rengöringsnålen för att rensa hålen. Skruva tillbaka efter applicering av Teflontejp.

Vad gör jag vid läckage vid svivel?

Läckage vid sviveln orsakas ofta av slitna O-ringar. Byt ut O-ringarna (stora och små) enligt instruktionerna i underhållsavsnittet.

Kan jag använda denna rengörare på trä eller mjuka ytor?

Nej, denna rengörare är utformad för hårda och plana ytor som betong eller asfalt. På trä kan munstyckena skada ytan.

Rengöraren orsakar överdrivna vibrationer, vad gör jag?

Överdrivna vibrationer indikerar ofta ett igensatt munstycke. Stanna omedelbart, rengör munstyckena och kontrollera att de inte är skadade.

Hur förvarar jag enheten efter användning?

Stäng av högtryckstvätten, stäng av vattnet, tryck på avtryckaren för att släppa trycket, koppla bort ytrengöraren, torka av den och förvara den på en torr plats.

Var hittar jag reservdelar?

Kontakta Vevors kundtjänst för att få reservdelar som munstycken, O-ringar och reservskruvar.

BRUKSANVISNING QD-XDP10 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

INTRODUKTION

Grattis till köpet av din nya roterande ytrengörare! Du kan vara säker på att denna rengöringsmaskin har konstruerats och designats med kvalitet och prestanda i åtanke. Varje komponent har testats noggrant för att

säkerställa hög acceptansnivå.

Denna ytrengörare är utformad för högtrycksrengöring av olika utomhusytor som betong, asfalt, gångvägar av stenläggning, pooldäck och liknande. Anslut den roterande ytrengöraren till din högtryckstvätt, tryck på avtryckaren och gå bakom för snabb och effektiv rengöring!

SPECIFIKATIONER

Max . Tryck (PSI/BAR)	4000 / 276
Min . Tryck (PSI/BAR)	15 00 / 1 04
Max . Flöde Hastighet (gal/min)	4

VIKTIG SÄKERHETSINFORMATION

VARNING

Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner kan leda till allvarliga skador eller egendomsskada.

- Varningarna, försiktighetsåtgärderna och instruktionerna i den här manualen kan inte täcka alla möjliga förhållanden eller situationer som uppstår. Var försiktig och använd sunt förnuft när du använder det här verktyget. Var alltid medveten om miljön och se till att verktyget används på ett sätt som är

ansvarsfullt.

• Låt inte personer använda eller montera produkten förrän de har läst denna manual och noggrant förstått hur den fungerar.
• Modifiera inte denna produkt på något sätt. Obehörig modifiering kan försämra funktionen och/eller säkerheten och kan påverka produktens livslängd.
• Det finns specifika tillämpningar för vilka produkten designades.
• Använd rätt verktyg för jobbet. Försök INTE tvinga små maskiner att utföra arbetet hos större industriella maskiner. Det finns vissa tillämpningar för vilka denna utrustning är avsedd. Den kommer att göra jobbet bättre och säkrare med den kapacitet den är avsedd för. ANVÄND INTE denna utrustning för ett ändamål som den inte är avsedd för.

ARBETSOMRÅDETS SÄKERHET

• Inspektera arbetsområdet före varje användning. Håll arbetsområdet torrt, fritt från skräp och väl upplyst. Skräpiga, våta eller mörka arbetsområden kan orsaka skador. Användning av produkten i trånga arbetsområden kan försätta dig farligt nära andra skärverktyg och roterande delar.
• Använd inte produkten där det finns risk för brand eller explosion, närvaro av brandfarliga vätskor, gaser eller damm. Produkten kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.
• Låt inte produkten komma i kontakt med en elektrisk källa. Verktyget är inte isolerat och kontakt kommer att orsaka elektrisk stöt.
• Håll barn och åskådare borta från arbetsområdet när du använder verktyget. Låt inte barn hantera produkten.
• Var medveten om alla kraftledningar, elektriska kretsar, vattenrör och andra mekaniska faror i ditt arbetsområde. Vissa av dessa faror kan vara dolda för din syn och kan orsaka personskador och/eller egendomsskada om de berörs.

PERSONLIG SÄKERHET

- Var uppmärksam, se vad du gör och använd sunt förnuft när du använder verktyget. Använd inte verktyget om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder verktyget kan leda till allvarliga personskador.

- Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Ventilationsöppningar på verktyget täcker ofta rörliga delar och bör undvikas.

- Använd lämplig personlig skyddsutrustning vid behov. Använd skyddsglasögon som uppfyller ANSI Z87.1 (inte vanliga glasögon) med sidoskydd, eller vid behov ett ansiktsskydd. Använd en dammask vid dammiga arbetsförhållanden. Använd även halkfria skyddsskor, hjälm, handskar och dammskyddsmask. Använd uppsamlingssystem och hörselskydd när så är lämpligt. Detta gäller alla personer i arbetsområdet.

- Sträck dig inte för långt. Håll alltid ordentligt fotfäste och balans.

• Använd inte verktyget när du är trött eller påverkad av droger, alkohol eller medicinering.
• Ta bort nycklar eller skiftnycklar innan du ansluter verktyget till en luftförsörjning, strömförsörjning eller slår på verktyget. En kvarlämnad nyckel eller skiftnyckel fäst vid en roterande del av verktyget kan orsaka personskador.
• Säkra arbetsstycket med tvingar eller ett skruvstäd istället för handen när det är praktiskt möjligt. Denna säkerhetsåtgärd möjliggör korrekt användning av verktyget med båda händerna.

ANVÄNDNING OCH SKÖTSEL AV RENGÖRINGSMEDEL

• Tvinga inte rengöringsmedlet. Verktyg gör ett bättre och säkrare jobb när de används på det sätt de är avsedda för. Planera ditt arbete och använd rätt verktyg för jobbet.
• Kontrollera om det finns några skadade delar före varje användning och innan du ansluter dammsugaren till ett eluttag. högtryckstvätten.

Kontrollera noggrant att rengöringsmedlet fungerar korrekt och utför sina åtgärder. avsedd funktion. Byt ut skadade eller slitna delar omedelbart.

Använd aldrig dammsugaren med en skadad del.

• Förvara rengöringsmedlet när det inte används. Förvara det på en torr och säker plats utom räckhåll för barn. Kontrollera att rengöringsmedlet är i gott skick före förvaring och återanvändning.
• Använd endast reservdelar som rekommenderas av distributören. Delar som kan vara lämplig för ett rengöringsmedel kan skapa risk för skador vid användning med ett annat.
• Använd aldrig en del med lägre driftstryck än rengöringsmedlet.
• Lämna inte rengöringsmaskinen utan uppsikt när den är trycksatt.
• Vänd inte rengöringsmaskinen när den är trycksatt genom anslutning till en högtryckstvätt i drift för att undvika högtryckssprutning av vatten som kan orsaka personskador.

SPECIFIKA DRIFTVARNINGAR

• ÖVERSKRID INTE den nominella PSI-kapaciteten.
• Håll kroppsdelar borta från munstycken och kjolen när maskinen används.
• Lyft INTE maskinen från ytan och rikta INTE munstyckena mot människor under drift.
• Använd lämplig skyddsutrustning, inklusive ANSI Z87.1-godkända skyddsglasögon.
• Använd endast på hårda, jämna ytor.
• Inga ändringar får göras på denna produkt.
• Endast tillbehör och/eller adaptrar som tillhandahålls av tillverkaren får användas.
• Ej för användning av eller i närheten av barn.

Dellista
Koda	Namn	Bild	ANTAL
1	Högtryckstvätt Ytrengörare		1
2	Förlängningsstång		2
3	Teflontejp		1
4	O-ringar ( stora )		2
5	O-ringar ( små )		2
6	Ersättningsmunstycken		2
7	Genomgående hålsnål		1

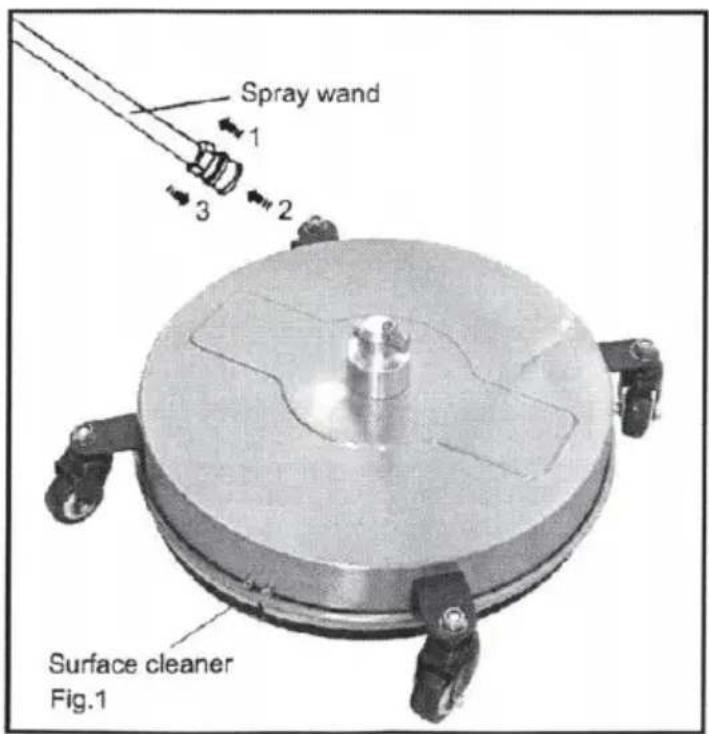

FÖRBEREDELSE OCH ANVÄNDNING - UPPSÄTTNING

1. Dra tillbaka kragen på snabbkopplingsänden av trollstaven.
2. Tryck ytrengöraren på plats.
3. Tryck kragen framåt, för in ytrengöraren och släpp kragen. Se till att kragen glider hela vägen framåt. Dra i ytrengöraren för att säkerställa att den är säkert på plats.

YTFÖRBEREDELSE

1. Avlägsna allt löst skräp från området som ska rengöras.
2. Försök aldrig rengöra ytan med föremål som sticker ut från ytan som ska rengöras. Att slå mot något upphöjt hinder under drift kommer att skada. Om kontakt uppstår och det uppstår vibrationer när du använder maskinen, sluta rengöra och kontrollera sprutstången.

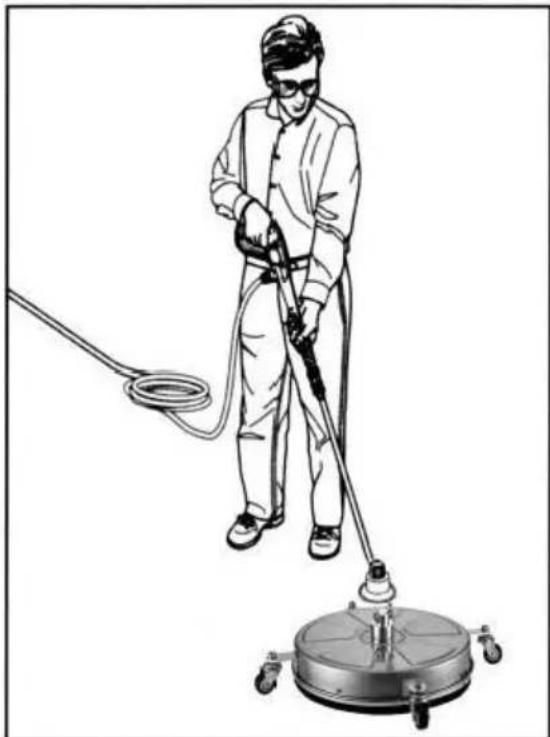

UPPSTART

1. Se till att alla anslutningar är säkra.
2. Lås upp avtryckarpistolen och tryck avtryckaren medan du startar tvättmaskinen.
3. Vatten börjar rinna från munstyckena på ytrengöraren. Se till att munstyckena inte är igensatta och att sprutmönstret inte är oregelbundet.
4. Gå långsamt bakom enheten och rengör allt eftersom du kör. Om det uppstår ränder, sakta ner hastigheten. Låt inte maskinen stå stilla på ytor som trä.

STÄNGA NER

1. Stäng av högtryckstvätten.
2. Stäng av vattentillförseln.
3. Tryck på avtryckaren för att avlasta vattentrycket.
4. Koppla loss högtryckstvättens handtag och torka av enheten. Förvara enheten i en torr miljö.

EFTER VARJE ANVÄNDNING

Utför följande inspektioner efter varje användning för att rengöra dammsugaren och göra den redo för nästa användning.

• Rengör all smuts eller främmande föremål under höljet och hjulen. Använd vid behov en trasa eller svamp för att tvätta av ytrengöraren och skölj den med kranvatten.
• Kontrollera om det finns lösa delar och skador.

MUNSTYCKE RENGÖRING & ERSÄTTNING

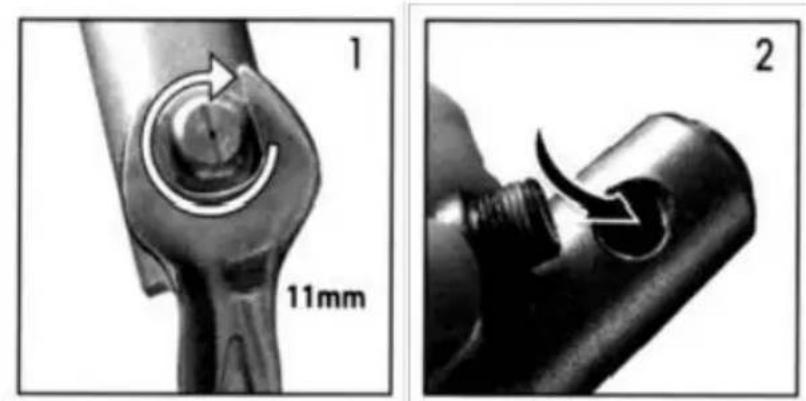

1. Ta bort munstycket med lämplig nyckel (11 mm)
2. Skölj hålen med färskt vatten för att rengöra orenheter.

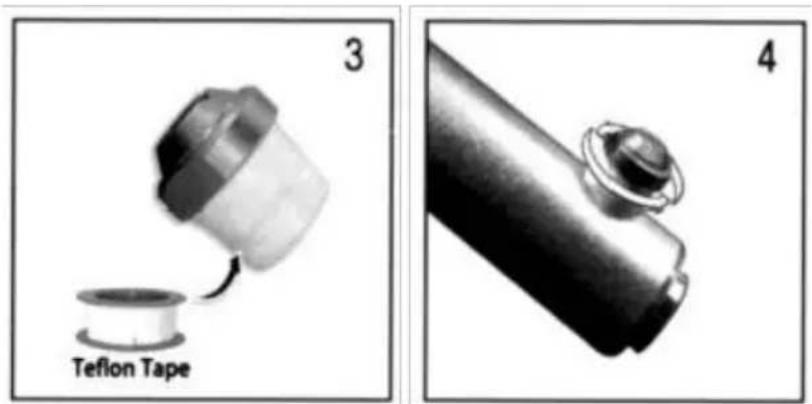

3. Täck munstyckenas gängor med medföljande teflontejp.
4. Rikta in munstyckets öppning och sätt tillbaka munstyckena på sprutstången. Dra åt den ordentligt.

Notera: Om munstycket är svårt att ta bort, värm det med en varmluftspistol innan du tar bort det.

BÄSTA UNDERHÅLL

Om svänganslutningen läcker, byt o-ringarna.

Se följande steg:

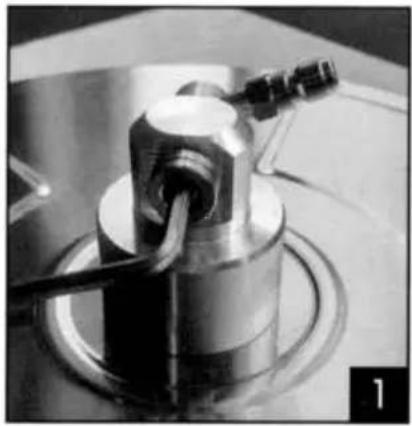

1. Ta bort skruven från huset med en 5 mm insexnyckel.
2. Byt ut den ursprungliga trasiga o-ringen mot nya o-ringar.
3. Sätt tillbaka skruven med en 5 mm insexnyckel.

Inga.	Namn	Antal	Inga.	Namn	Antal
1	Axelhus	1	9	Låsring för axel D15	1
2	O-ring 40,94*2,62	1	10	Avständskrage	1
3	Tryckfjäder	1	11	Spårkullager S6302RS	2
4	O-ring 5,28*1,78	2	12	Tvättmaskin	1
5	Flänsad drivnav	1	13	Axel	1
6	Axeländkåpa	1	14	Tvättmaskin	1
7	O-ring 14,2*2,4	1	15	Låsring för hål	1
8	Bussning	1

FELSÖKNING
PROBLEM	SANNOLIK ORSAKA	KORRIGERANDE HANDLING
Saknade delar	Skadad paket	Kontakta vår kundtjänst fö hjälp .
Otilräcklig rengöring driva	Inte tillräckligt med Från högtryckstvätt	Se till att enheten produce minst högtryckstvätt 2 000 PSI .
	Munstycket är igensa eller slitet	Rengör eller byt ut munstyckena .
Sprutstången roterar inte	Defekt, låsringen halossnat	Använd inte! Kontakta vår kundtjänst fö hjälp .
	Instabil anslutningen sprutstången föll av
	Fel på tätningen, vat skjuta från vridning
Överdriven vibration av ytrengöringsmedel	Munstycke igensatt	Rengör eller byt ut munstyckena .
Strimmigt rengöringsmönster	Munstycke igensatt	Rengör eller byt ut munstyckena .
	Rengöring för fort	Långsam ner tempo .
Bästa läckor	O-ringen är trasig	Vänligen se instruktionerna
