MANUAL DE USUARIO QD-XDP10 Vevor

LIMPIADOR DE SUPERFICIES CON HIDROLAVADORA

MODELO: QD-XDP10

MODELO: QD-XDP10

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

INTRODUCCIÓN

¡Felicitaciones por la compra de su nueva limpiadora rotativa de superficies! Puede estar seguro de que esta limpiadora fue construida y diseñada pensando en la calidad y el rendimiento. Cada componente

ha sido probado rigurosamente para garantizar un alto nivel de aceptación. Este limpiador de superficies está diseñado para la limpieza a alta presión de diversas superficies al aire libre, como concreto, asfalto, caminos adoquinados, terrazas de piscinas, etc. ¡Conecte el limpiador de superficies giratorio a su hidrolavadora, apriete el gatillo y camine detrás para una limpieza rápida y eficiente!

PRESUPUESTO

Máx. Presión (PSI/BAR)	4000 / 276
Mínimo. Presión (PSI/BAR)	15 00 / 1 04
Máx. Fluir Tasa (gal/min)	4

IMPORTANTE INFORMACIÓN DE SEGURIDAD

ADVERTENCIA

Lea y comprenda todas las instrucciones. No seguirlas puede provocar lesiones graves o daños a la propiedad.

• Las advertencias, precauciones e instrucciones de este manual no pueden cubrir todas las posibles condiciones o situaciones que podrían ocurrir. Tenga sentido común y precaución al utilizar esta herramienta. Tenga siempre en cuenta el medio ambiente y asegúrese de que la herramienta se utilice de forma segura y responsablemente.
• No permita que otras personas operen o ensamblen el producto a menos que hayan leído este manual y hayan comprendido completamente cómo funciona.
• No modifique este producto de ninguna manera. Cualquier modificación no autorizada puede afectar su funcionamiento o seguridad, y podría afectar su vida útil.
• Existen aplicaciones específicas para las cuales fue diseñado el producto.

- Utilice la herramienta adecuada para el trabajo. NO intente forzar equipos pequeños para que realicen el trabajo de equipos industriales grandes. Hay ciertas aplicaciones para las que este equipo fue diseñado. Funcionará mejor y con mayor seguridad con la capacidad para la que fue diseñado. NO utilice este equipo para un fin distinto al previsto.

SEGURIDAD EN EL ÁREA DE TRABAJO

- Inspeccione el área de trabajo antes de cada uso. Mantenga el área de trabajo limpia, seca, ordenada y bien iluminada. Las áreas de trabajo desordenadas, húmedas u oscuras pueden causar lesiones. Usar el producto en áreas de trabajo confinadas puede exponerlo a una proximidad peligrosa con otras herramientas de corte y piezas giratorias.

- No utilice el producto donde exista riesgo de incendio o explosión; por ejemplo, en presencia de líquidos, gases o polvo inflamables. El producto puede generar chispas que podrían encender líquidos, gases o polvo inflamables.

- No permita que el producto entre en contacto con una fuente eléctrica. La herramienta no está aislada y el contacto provocará una descarga eléctrica.

- Mantenga a los niños y a las personas cercanas alejados del área de trabajo mientras utiliza la herramienta. No permita que los niños manipulen el producto.

- Tenga cuidado con todas las líneas eléctricas, circuitos eléctricos, tuberías de agua y otros peligros mecánicos en su área de trabajo. Algunos de estos peligros pueden estar ocultos a su vista y, si entra en contacto con ellos, podrían causar lesiones personales o daños materiales.

SEGURIDAD PERSONAL

- Manténgase alerta, mire lo que hace y use el sentido común al operar la herramienta. No utilice la herramienta si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar la herramienta puede provocar lesiones personales graves.

- Vístase apropiadamente. No use ropa holgada, objetos colgantes ni joyas. Mantenga su cabello, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el cabello largo pueden quedar atrapados en piezas móviles. Las rejillas de ventilación de la herramienta suelen cubrir piezas móviles y deben evitarse.

• Utilice el equipo de protección personal adecuado cuando sea necesario. Use gafas de seguridad que cumplan con la norma ANSI Z87.1 (gafas de seguridad) con protectores laterales o, cuando sea necesario, una careta. Use mascarilla antipolvo en condiciones de trabajo polvorientas. También use calzado de seguridad antideslizante, casco, guantes y protección contra el polvo, sistemas de recolección de residuos y protección auditiva cuando corresponda. Esto aplica a todas las personas en el área de trabajo.
• No se estire demasiado. Mantenga una postura firme y el equilibrio en todo momento.
• No utilice la herramienta cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.
• Retire las llaves inglesas antes de conectar la herramienta a una fuente de aire o a una fuente de alimentación, o de encenderla. Una llave o una llave inglesa colocadas en una pieza giratoria de la herramienta podrían causar lesiones personales.
• Sujete la pieza de trabajo con abrazaderas o un tornillo de banco en lugar de usar las manos cuando sea posible. Esta medida de seguridad permite operar la herramienta correctamente con ambas manos.

USO Y CUIDADO DEL LIMPIADOR

• No fuerce el limpiador. Las herramientas funcionan mejor y con más seguridad cuando se usan según su diseño. Planifique su trabajo y use la herramienta adecuada.
• Compruebe si hay piezas dañadas antes de cada uso y antes de conectar el aspirador a una hidrolavadora. Verifique cuidadosamente que el limpiador funcione correctamente y realice su función prevista. Reemplace inmediatamente las piezas dañadas o desgastadas. Nunca utilice la aspiradora con una pieza dañada.
• Guarde el limpiador cuando no lo use. Guárdelo en un lugar seco y seguro, fuera del alcance de los niños. Inspeccione el limpiador para comprobar su correcto funcionamiento antes de guardarlo y volver a usarlo.
• Utilice únicamente piezas de repuesto recomendadas por el distribuidor. Piezas que pueden ser adecuadas para un limpiador pueden crear un riesgo de lesiones si se utilizan con otro limpiador.
• Nunca utilice una pieza con una presión de funcionamiento inferior a la del limpiador.
• No deje el limpiador desatendido cuando esté presurizado.
• No dé vuelta el limpiador cuando esté presurizado por la conexión de la hidrolavadora en funcionamiento para evitar rociar agua a alta presión, lo que podría causar lesiones personales.

ADVERTENCIAS ESPECÍFICAS DE OPERACIÓN

• NO exceda la capacidad nominal de PSI.
• Mantenga las partes del cuerpo alejadas de los cabezales de las boquillas y de la falda mientras opera la máquina.
• No levante la máquina de la superficie ni apunte los cabezales de boquillas hacia personas mientras esté en funcionamiento.
• Use el equipo de seguridad adecuado, incluidas gafas de seguridad aprobadas según ANSI Z87.1.
• Úselo sólo en superficies duras y niveladas.
• No se deben realizar alteraciones a este producto.
• Solamente se podrán utilizar accesorios y/o adaptadores suministrados por el fabricante.
• No apto para uso de niños ni cerca de ellos.

Lista de piezas
Código	Nombre	Imagen	CANTIDAD.

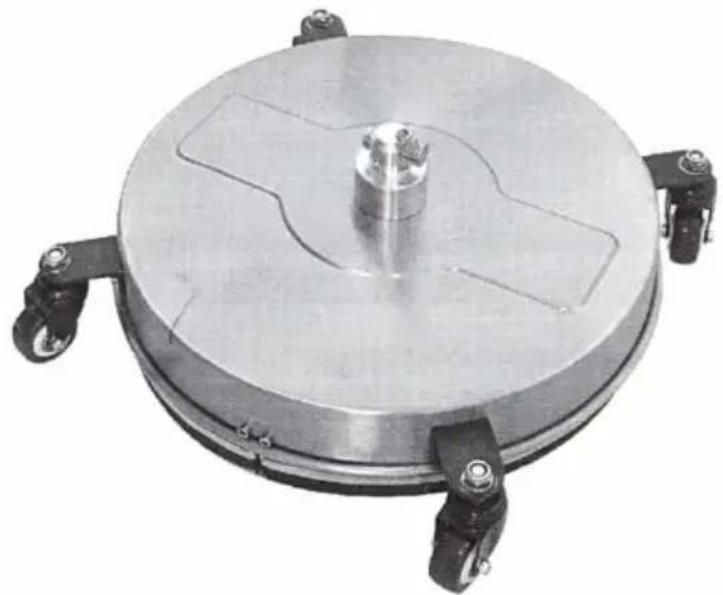

1	Limpiador de superficie con hidrolavadora		1
2	Varilla de extensión		2
3	Cinta de teflón		1
4	Juntas tóricas ( grandes )		2
5	Juntas tóricas ( pequeñas )		2
6	Boquillas de repuesto		2
7	Aguja de orificio pasante		1

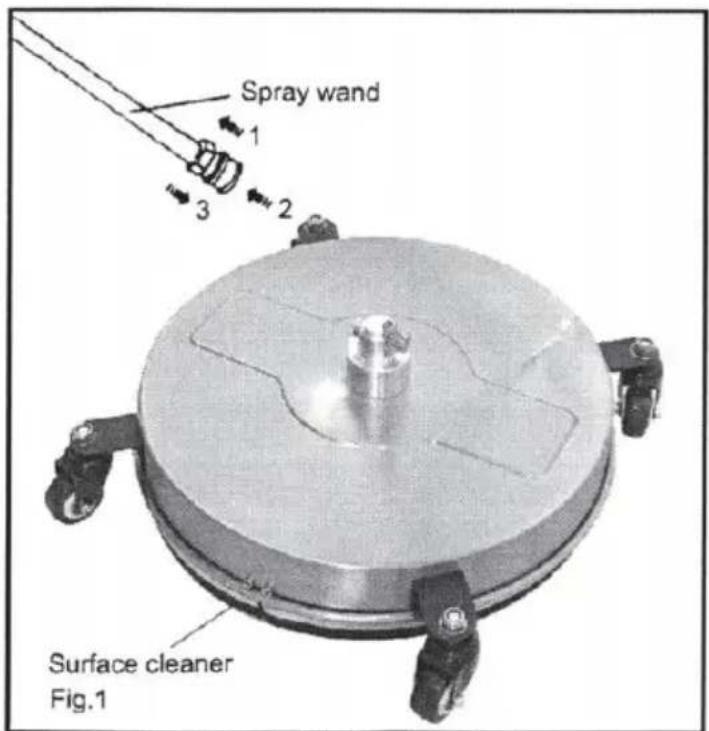

PREPARACIÓN Y OPERACIÓN COLOCAR- ARRIBA

1. Tire hacia atrás del collar en el extremo de conexión rápida. 2. Empuje el limpiador de superficies en su lugar.
2. Empuje el collar hacia adelante, inserte el limpiador de superficies y libere el collar. Asegúrese de que el collar se deslice completamente hacia adelante. Tire del limpiador de superficies para asegurarse de que esté firmemente en su lugar.

PREPARACIÓN DE LA SUPERFICIE

1. Limpie cualquier residuo suelto del área a limpiar.
2. Nunca intente limpiar la superficie con objetos que sobresalgan de la superficie que se está limpiando. Golpear cualquier obstáculo elevado durante el funcionamiento dañará la máquina. Si ocurre contacto y se produce vibración al operar la máquina, DETENGA la limpieza y revise la barra rociadora.

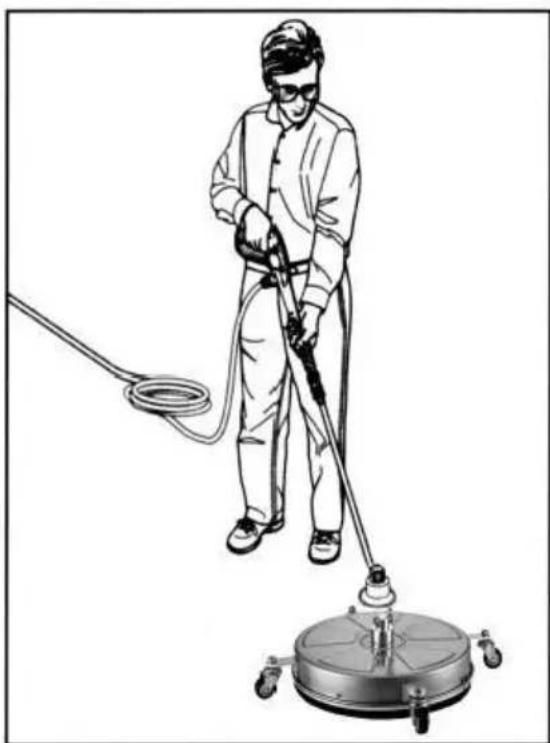

PUESTA EN MARCHA

1. Asegúrese de que todas las conexiones sean seguras.
2. Desbloquee el gatillo y apriete el gatillo al iniciar la presión. El agua comenzará a fluir desde las boquillas del limpiador de superficie. Asegúrese de que las boquillas no estén obstruidas y que el patrón de pulverización no sea errático.
3. Camine lentamente detrás de la unidad, limpiando a medida que avanza.

Si se forman rayas, reduzca la velocidad. No deje la máquina estacionaria sobre superficies blandas como la madera.

CIERRE - APAGADO

1. Apague la hidrolavadora.
2. Cierre el suministro de agua.
3. Apriete el gatillo de la pistola para aliviar la presión del agua.
4. Desconecte el mango de la hidrolavadora y limpie la unidad. Guarde la unidad en un ambiente seco.

DESPUÉS DE CADA USO

Realice las siguientes inspecciones después de cada uso para limpiar el aspirador y dejarlo listo para el próximo uso.

• Limpie cualquier suciedad o material extraño de debajo de la carcasa y las ruedas. Si es necesario, utilice un paño o esponja para lavar la superficie con limpiador y enjuáguela con agua del grifo.
• Compruebe si hay piezas sueltas o cualquier daño.

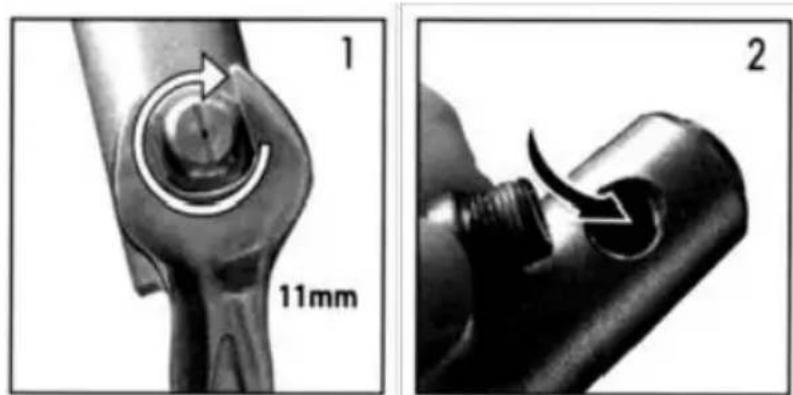

LIMPIEZA Y REEMPLAZO DE LA BOQUILLA

1. Retire la boquilla con la llave adecuada (11 mm).
2. Enjuague los agujeros con agua fresca para limpiar las impurezas.
3. Cubra las roscas de las boquillas con la cinta de teflón adjunta.

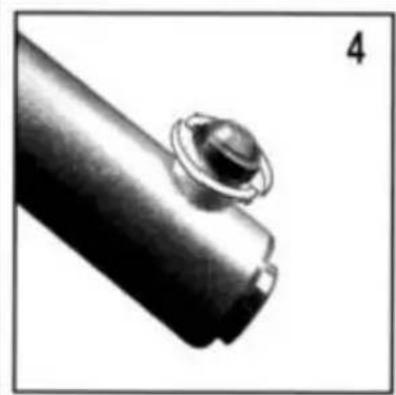

4. Alinee la abertura de la boquilla y vuelva a instalar las boquillas de la barra rociadora. Apriételas firmemente.

Nota: Si la boquilla es difícil de quitar, caliéntela con un soplador de aire caliente antes de retirarla.

Si la conexión del pivote tiene fugas, cambie las juntas tóricas.

Por favor, consulte los siguientes pasos:

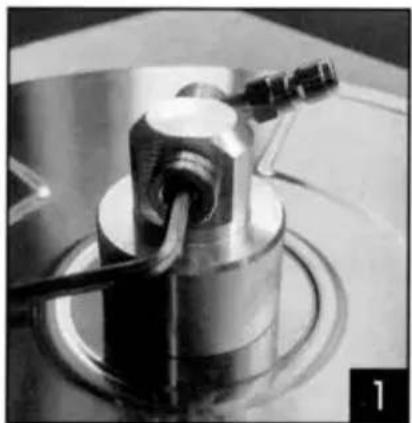

1. Retire el tornillo del cuerpo utilizando una llave hexagonal de 5 mm.
2. Reemplace la junta tórica rota original por juntas tóricas nuevas.
3. Vuelva a instalar el tornillo utilizando una llave hexagonal de 5 mm.

No.	Nombre	Cantidad	No.	Nombre	Cantidad
1	Carcasa del eje	1	9	Anillo de retención para eje D15	1
2	Junta tórica 40,94*2,62	1	10	Collar espaciador	1
3	Resorte de compresión	1	11	rígido de bolas S6302RS	2
4	Junta tórica 5,28*1,78	2	12	Arandela	1
5	Buje de transmisión con brida	1	13	Eje	1
6	Tapa del extremo del eje	1	14	Arandela	1
7	Junta tórica14,2*2,4	1	15	Anillo de seguridad para agujero	1
8	Cojinete	1

SOLUCIÓN DE PROBLEMAS
PROBLEMA	PROBABLE CAUSA	CORRECTIVO ACCIÓN
Piezas faltantes	Dañado paquete	Contacte con nuestro Servi de Atención al Cliente pa obtener ayuda .
Inadecuado limpieza fuerza	No suficiente PSI d lavadora a presión	Asegúrese de que la unio produzca un mínimoHidrolavadora 2.000 PSI
	Boquilla obstruida o desgastada	Limpie o reemplace las boquillas .
La barra rociadora no gir	Defectuoso, anillo elástico desprendido	¡No utilizar!Contacte con nuestro Servi de Atención al Cliente pa obtener ayuda .
	Inestable Conexión , barra rociadora se ca
	Mal funcionamiento d sello, agua Disparo desde el eslabón giratorio
Vibración excesiva de limpiador de superficies	Boquilla obstruido	Limpie o reemplace las boquillas .
Patrón de limpieza con rayas	Boquilla obstruido	Limpie o reemplace las boquillas .
	Limpieza demasiado rápida	Lento abajo paso .
Arriba fugas	La junta tórica está	Por favor consulte las instrucciones .
