Typ produktu	Obrotowa szczotka czyszcząca do myjek ciśnieniowych
Marka	Vevor
Model	QD-XDP10
Maksymalne ciśnienie robocze	4000 PSI (276 bar)
Minimalne wymagane ciśnienie	1500 PSI (104 bar)
Maksymalny przepływ	4 GPM (15 L/min)
Szerokość mycia	Ok. 30 cm (szacunkowo)
Waga	Ok. 2,5 kg
Wymiary (D × S × W)	Ok. 35 × 35 × 20 cm
Materiał obudowy	Wzmocnione tworzywo sztuczne i metal
Liczba dysz	2 zapasowe dysze w zestawie
Szybkozłącze	Tak, z kołnierzem blokującym
Obrót ramienia natryskowego	Automatyczny pod ciśnieniem
Odpowiednie powierzchnie	Beton, asfalt, kostka brukowa, tarasy itp.
Konserwacja	Czyszczenie dysz i wymiana pierścieni uszczelniających
Akcesoria w zestawie	Przedłużka, taśma teflonowa, pierścienie uszczelniające, igła do czyszczenia
Wymagane wyposażenie ochronne	Okulary ochronne ANSI Z87.1, buty antypoślizgowe
Przeznaczenie	Czyszczenie twardych i płaskich powierzchni zewnętrznych
Gwarancja	Standardowa gwarancja producenta (patrz producent)
Możliwość naprawy	Dostępne części zamienne: uszczelki, dysze, śruby

Często zadawane pytania - QD-XDP10 Vevor

Jakie minimalne ciśnienie musi zapewnić moja myjka ciśnieniowa?

Obrotowa szczotka QD-XDP10 wymaga minimalnego ciśnienia 1500 PSI (104 bar) do prawidłowego działania.

Czy ta szczotka jest kompatybilna ze wszystkimi myjkami ciśnieniowymi?

Jest kompatybilna z większością myjek wyposażonych w standardowe szybkozłącze. Upewnij się, że urządzenie zapewnia co najmniej 1500 PSI i 4 GPM.

Jak zamontować szczotkę na pistolecie?

Odsuń kołnierz szybkozłącza do tyłu, włóż szczotkę, a następnie przesuń kołnierz do przodu, aby zablokować. Pociągnij lekko, aby sprawdzić zamocowanie.

Dlaczego ramię natryskowe nie obraca się?

Może to być spowodowane niewystarczającym ciśnieniem, zatkaną dyszą lub uszkodzoną uszczelką. Sprawdź, czy myjka dostarcza co najmniej 1500 PSI i wyczyść dysze.

Jak wyczyścić zatkane dysze?

Wyjmij dysze kluczem 11 mm, przepłucz je czystą wodą i użyj dołączonej igły do czyszczenia, aby udrożnić otwory. Dokręć po nałożeniu taśmy teflonowej.

Co zrobić w przypadku wycieku w przegubie?

Wyciek w przegubie często jest spowodowany zużytymi pierścieniami uszczelniającymi. Wymień pierścienie (duży i mały) zgodnie z instrukcją w sekcji konserwacji.

Czy mogę używać tej szczotki na drewnie lub miękkich powierzchniach?

Nie, szczotka jest przeznaczona do twardych i płaskich powierzchni, takich jak beton czy asfalt. Na drewnie dysze mogą uszkodzić powierzchnię.

Szczotka powoduje nadmierne wibracje, co robić?

Nadmierne wibracje często wskazują na zatkaną dyszę. Natychmiast wyłącz, wyczyść dysze i sprawdź, czy nie są uszkodzone.

Jak przechowywać urządzenie po użyciu?

Wyłącz myjkę ciśnieniową, odetnij dopływ wody, naciśnij spust, aby uwolnić ciśnienie, odłącz szczotkę, wytrzyj ją i przechowuj w suchym miejscu.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z działem obsługi klienta Vevor, aby uzyskać części zamienne, takie jak dysze, pierścienie uszczelniające i śruby.

INSTRUKCJA OBSŁUGI QD-XDP10 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

WSTĘP

Gratulujemy zakupu nowej obrotowej myjki powierzchniowej! Możesz być pewien, że ta myjka została zaprojektowana i skonstruowana z myślą o jakości i wydajności. Każdy komponent został poddany rygorystycznym

testom w celu zagwarantowania wysokiego poziomu akceptacji.

Ta myjka powierzchniowa jest przeznaczona do czyszczenia pod wysokim ciśnieniem różnych powierzchni zewnętrznych, takich jak beton, asfalt, chodniki z kostki brukowej, pokłady basenowe itp. Podłącz obrotową myjkę powierzchniową do myjki ciśnieniowej, naciśnij spust i idź za nią, aby szybko i skutecznie wyczyścić!

SPECYFIKACJE

Maks . Ciśnienie (PSI/BAR)	4000 / 276
Min . Ciśnienie (PSI/BAR)	15 00 / 1 04
Maks . Przepływ Szybkość (gal/n)	4

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

A OSTRZEŻENIE

Przeczytaj i zrozum wszystkie instrukcje. Nieprzestrzeganie wszystkich instrukcji może spowodować poważne obrażenia lub uszkodzenia mienia.

- Ostrzeżenia, uwagi i instrukcje zawarte w niniejszej instrukcji nie mogą objąć wszystkich możliwych warunków ani sytuacji. Podczas korzystania z tego narzędzia należy zachować zdrowy rozsądek i ostrożność.

Zawsze zwracaj uwagę na otoczenie i upewnij się, że narzędzie jest używane bezpiecznie.

odpowiedzialnie.

• Nie należy pozwalać na obsługę lub montaż produktu przed zapoznaniem się z niniejszą instrukcją i dokładnym zrozumieniem jego działania.
• Nie modyfikuj tego produktu w żaden sposób. Nieautoryzowane modyfikacje mogą negatywnie wpłynąć na jego działanie i/lub bezpieczeństwo, a także skrócić jego żywotność.

- Istnieją konkretne zastosowania, do których produkt został zaprojektowany.

- Używaj odpowiedniego narzędzia do danej pracy. NIE próbuj zmuszać

małego sprzętu do wykonywania pracy większego sprzętu przemysłowego. Istnieją pewne zastosowania, do których ten sprzęt został...

zaprojektowany. Urządzenie wykona zadanie lepiej i bezpieczniej, spełniając swoje zadanie z wydajnością, do której zostało przeznaczone. NIE używaj tego urządzenia do celów, do których nie jest przeznaczony.

BEZPIECZEŃSTWO MIEJSCA PRACY

- Przed każdym użyciem sprawdź miejsce pracy. Utrzymuj miejsce pracy w czystości, suchości, bez zbędnych przedmiotów i dobrze oświetlone. Zagracone, mokre lub ciemne miejsca pracy mogą spowodować obrażenia. Używanie produktu w ograniczonej przestrzeni roboczej może narazić Cię na niebezpieczeństwo zetknięcia się z innymi narzędziami tnącymi i obracającymi się częściami.

- Nie używaj produktu w miejscach, w których istnieje ryzyko pożaru lub wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Produkt może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pyły.

- Nie dopuszczaj do kontaktu produktu ze źródłem prądu. Narzędzie jest izolowane, a kontakt z nimi spowoduje porażenie prądem.

- Podczas obsługi narzędzia należy trzymać dzieci i osoby postronne z dala od miejsca pracy. Nie pozwalaj dzieciom dotykać produktu.

- Należy zachować ostrożność w przypadku wszystkich linii energetycznych, obwodów elektrycznych, rur wodociągowych i innych zagrożeń mechanicznych w miejscu pracy. Niektóre z tych zagrożeń mogą być niewidoczne i w przypadku kontaktu mogą spowodować obrażenia ciała i/lub szkody materialne.

BEZPIECZEŃSTWO OSOBISTE

- Bądź czujny, obserwuj swoje działania i kieruj się zdrowym rozsądkiem podczas obsługi narzędzia. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi narzędzia może spowodować poważne obrażenia ciała.

- Ubierz się odpowiednio. Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Trzymaj włosy, ubrania i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać uwięzione w ruchomych częściach. Otwory wentylacyjne w narzędziu

często zakrywają ruchome części i należy ich unikać.

- W razie konieczności należy stosować odpowiedni sprzęt ochrony osobistej. Stosuj okulary ochronne zgodne z normą ANSI Z87.1 (nie okulary korekcyjne) z osłonami bocznymi lub, w razie potrzeby, osłonę twarzy. W warunkach pracy w zapyleniu należy nosić maskę przeciwpyłową. Należy również nosić antypoślizgowe obuwie ochronne, kask, rękawice i odzież ochronną. Stosuj systemy gromadzenia pyłu i, w stosownych przypadkach, ochronę słuchu. Dotyczy to wszystkich osób i obszaru roboczego.

- Nie wychylaj się za bardzo. Zawsze utrzymuj równowagę i stabilność.

- Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków.

- Przed podłączeniem narzędzia do źródła powietrza, zasilania lub włączeniem go, wyjmij klucze lub nasadki. Klucz lub nasadka pozostawiona na obracającej się części narzędzia może spowodować obrażenia ciała.

- Jeśli to możliwe, zabezpiecz obrabiany przedmiot zaciskami lub imadłem, a nie dłonią. Ten środek ostrożności pozwala na prawidłową obsługę narzędzia obiema rękami.

BEZPIECZNE UŻYTKOWANIE I KONSERWACJA

- Nie zmuszaj narzędzia. Narzędzia działają lepiej i bezpieczniej, gdy są używane zgodnie z przeznaczeniem. Zaplanuj swoją pracę i używaj odpowiedniego narzędzia.

- Przed każdym użyciem i podłączeniem urządzenia do prądu sprawdź, czy nie ma uszkodzonych części. Dokładnie sprawdź, czy urządzenie będzie działać prawidłowo i wykonywać swoje zadania. Uszkodzone lub zużyte części należy natychmiast wymienić. Nigdy nie używaj urządzenia z uszkodzoną częścią.

- Przechowuj urządzenie, gdy nie jest używane. Przechowuj je w suchym i bezpiecznym miejscu, poza zasięgiem dzieci. Przed przechowywaniem i ponownym użyciem sprawdź, czy urządzenie jest w dobrym stanie technicznym.

- Używaj wyłącznie części zamiennych zalecanych przez dystrybutora. Części, które mogą być odpowiednie dla jednego urządzenia, mogą stwarzać ryzyko obrażeń, jeśli są używane z innym urządzeniem.

Jeśli środek czyszczący jest odpowiedni do jednego urządzenia, może wystąpić ryzyko obrażeń w przypadku jego użycia z innym urządzeniem.

• Nigdy nie używaj części o niższym ciśnieniu roboczym niż ciśnienie robocze urządzenia.
• Nie pozostawiaj urządzenia czyszczącego bez nadzoru, gdy znajduje się ono pod ciśnieniem.
• Nie obracaj urządzenia czyszczącego, gdy jest ono podłączone do myjki ciśnieniowej i znajduje się pod ciśnieniem, aby uniknąć strumienia wody pod wysokim ciśnieniem, który mógłby spowodować obrażenia ciała.

SPECYFICZNE OSTRZEŻENIA DOTYCZĄCE DZIAŁANIA

• NIE przekraczać znamionowego ciśnienia PSI.
• Podczas obsługi maszyny trzymaj części ciała z dala od głowic dysz i fartucha.
• NIE podnoś urządzenia z powierzchni ani nie kieruj głowic dyszy w stronę ludzi podczas pracy.
• Należy nosić odpowiedni sprzęt ochronny, w tym okulary ochronne zgodne z normą ANSI Z87.1.
• Stosować wyłącznie na twardych, równych powierzchniach.
• Nie wolno wprowadzać żadnych zmian do tego produktu.
• Należy stosować wyłącznie elementy mocujące i/lub adaptery dostarczone przez producenta.
• Nie stosować w obecności dzieci.

Lista części
Kod	Nazwa	Zdjęcie	ILOŚĆ
1	Myjka ciśnieniowa do czyszczenia powierzchni		1
2	Pręt przedłużający		2
3	Taśma teflonowa		1
4	O-ringi( duże )		2
5	O-ringi( małe )		2
6	Dysze zamienne		2
7	Igła przelotowa		1

PRZYGOTOWANIE I EKSPLOATACJA USTAWIĆ- W GÓRĘ

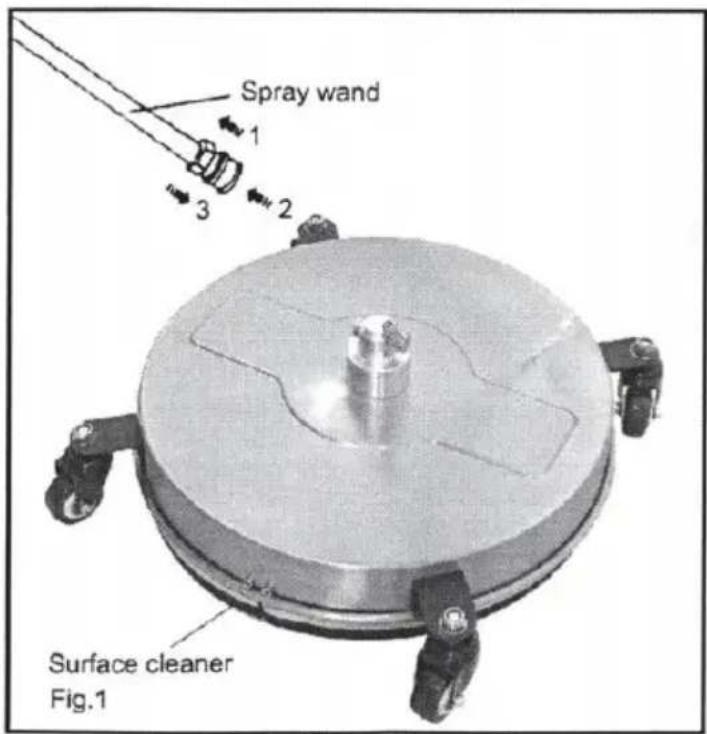

1. Odciągnij kołnierz na końcu szybkozłącza różdźki.
2. Wsuń środek czyszczący na miejsce.
3. Przesuń kołnierz do przodu, włóż powierzchnię czystsze i uwolnienie kołnierz. Upewnij się, że kołnierz przesuwa się całkowicie do przodu. Pociągnij na środek czyszczący do powierzchni, aby upewnić się, że j bezpiecznie na swoim miejscu.

PRZYGOTOWANIE POWIERZCHNI

1. Usuń wszelkie luźne zanieczyszczenia z obszaru, który chcesz wyczyścić.
2. Nigdy nie próbuj czyścić powierzchni przedmiotami wystającymi z czyszczonej powierzchni. Uderzenie w jakąkolwiek wystającą przeszkodę podczas pracy spowoduje uszkodzenie Jeśli dojdzie do kontaktu i wyst drgania podczas pracy maszyny, PRZERWIJ czyszczenie i sprawdź bel natryskową.

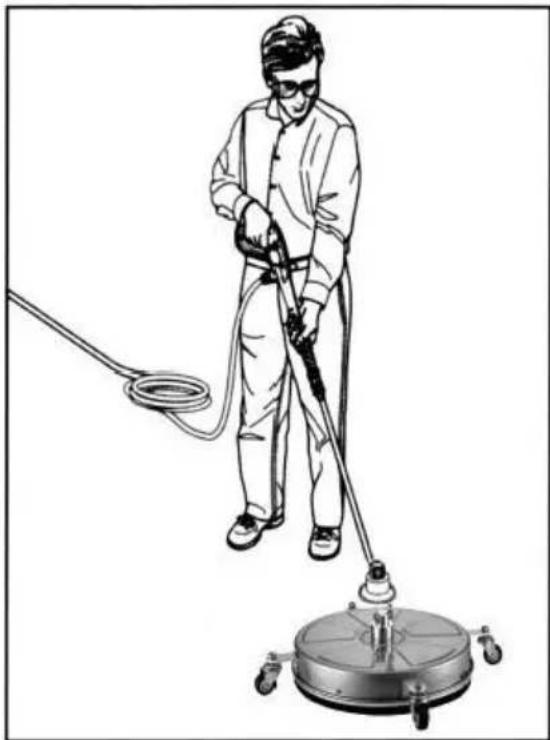

URUCHOMIENIE

1. Upewnij się, że wszystkie połączenia są bezpieczne.
2. Odblokuj spust pistoletu i naciśnij spust podczas uruchamiania myjki ciśnieniowej.
3. Woda zacznie płynąć z dysz urządzenia do czyszczenia powierzchni. Upewnij się, że dysze nie są zatkane, a wzór natrysku jest prawidłowy, a nie chaotyczny.
4. Powoli chodź za urządzeniem, czyszcząc w miarę postępu prac. Jeśli pojawią się smugi, zwolnij tempo. Nie pozostawiaj maszyny nieruchomo na miękkich powierzchniach, takich jak drewno.

ZAMKNIJ - W DÓŁ

1. Wyłącz myjkę ciśnieniową.
2. Wyłącz dopływ wody.
3. Naciśnij spust pistoletu, aby uwolnić ciśnienie wody.
4. Odłącz uchwyt myjki ciśnieniowej i wytrzyj urządzenie. Przechowuj urządzenie w suchym miejscu.

PO KAŻDYM UŻYCIU

Po każdym użyciu należy wykonać następujące kontrole w celu wyczyszczenia urządzenia czyszczącego i przygotowania go do następnego użycia.

- Usuń brud i ciała obce spod obudowy i kółek. W razie konieczności należy umyć środek czyszczący za pomocą ściereczki lub gąbki, a następnie spłukać go bieżącą wodą.

- Sprawdź, czy nie ma luźnych części i czy nie ma uszkodzeń.

Dysza CZYSZCZENIE & WYMIANA

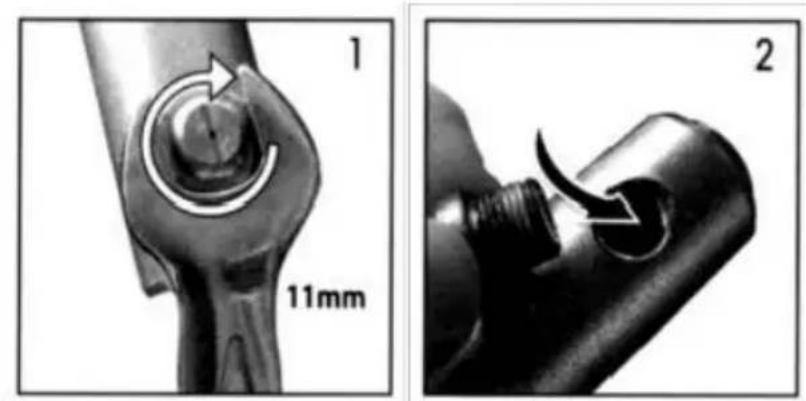

1. Zdjąć dyszę odpowiednim kluczem (11 mm)
2. Przepłucz otwory czystą wodą, aby usunąć zanieczyszczenia.

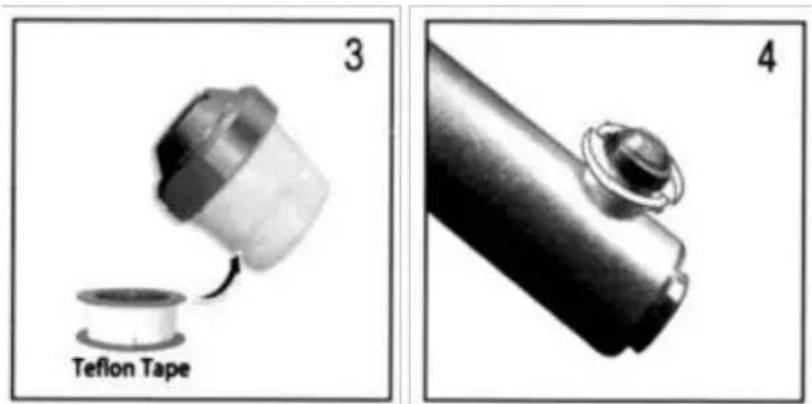

3. Przykryj gwint dyszy przymocowaną taśmą teflonową.
4. Wyrównaj otwór dyszy i zamontuj dyszę ponownie na belce natryskowej. Dokręć ją mocno.

Notatka: Jeżeli dysza jest trudna do usunięcia, przed zdjęciem należy podgrzać ją gorącym powietrzem.

SZCZYT KONSERWACJA

Jeśli połączenie obrotowe przecieka, należy wymienić pierścienie uszczelniające.

Proszę zapoznać się z poniższymi krokami:

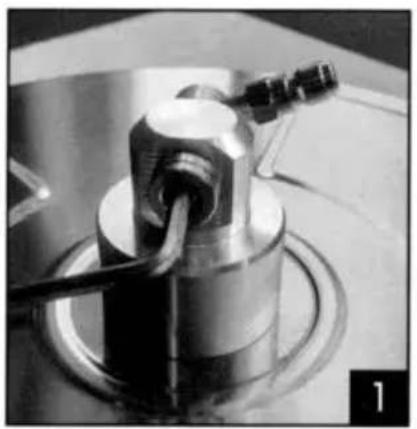

1. Wykręć śrubę z korpusu za pomocą klucza imbusowego 5 mm.
2. Wymień oryginalną, uszkodzoną uszczelkę typu o-ring na nową.
3. Za pomocą klucza imbusowego 5 mm zamontuj ponownie śrubę.

NIE.	Nazwa	Ilość	NIE.	Nazwa	Ilość
1	Obudowa wału	1	9	Pierścień osadczy wału D15	1
2	Pierścień uszczelniający 40,94*2,62	1	10	Kołnierz dystansowy	1
3	Sprężyna ściskająca	1	11	Łożysko kulkowe głęboko rowkowe S6302RS	2
4	Pierścień uszczelniający 5,28*1,78	2	12	Pralka	1
5	Piasta napędowa kołnierzem	1	13	Wał	1
6	Zaślepka wału	1	14	Pralka	1
7	Pierścień uszczelniający 14,2*2,4	1	15	Pierścień osadczy do otworu	1
8	Tuleja	1

ROZWIĄZYWANIE PROBLEMÓW
PROBLEM	PRAWDOPODOBNY PRZYCZYNA	POPRAWCZY DZIAŁANIE
Brakujące część	Uszkodzony pakiet	Aby uzyskać pomoc, skonta się z naszym Biurem Obs Klienta .
Niewystarczający czyszczenie moc	Nie wystarczająco duż PSI z myjka ciśnieniowa	Upewnij się, że jednostka produkuje minimum myjka ciśnieniowa 2000 PSI .
	Zatkana lub zużyta dysza	Wyczyść lub wymień dysze
Belka natryskowanie obraca się	Uszkodzony, pierścień osadczy wybity	Nie używać!Aby uzyskać pomoc, skonta się z naszym Biurem Obs Klienta .
	Nietrwały połączenie listwa natryskowa odpadła
	Wadliwe uszczelnienie woda strzelanie z obrotnicy
Nadmierne wibracje środka do czyszczenia powierzchni	Dysza zatkany	Wyczyść lub wymień dysze
Smugi w czyszczeniu	Dysza zatkany	Wyczyść lub wymień dysze
	Czyszczenie zbyt szybkie	Powolny w dół tempo .
Szczyt przecieki	Pierścień uszczelniając jest uszkodzony	Proszę zapoznać się z instrukcją .
