QD-XDP10 - Idropulitrice Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore rotativo per idropulitrici
Marca	Vevor
Modello	QD-XDP10
Pressione massima compatibile	4000 PSI (276 bar)
Pressione minima richiesta	1500 PSI (104 bar)
Portata massima	4 GPM (15 L/min)
Larghezza di lavaggio	Circa 30 cm (stima)
Peso	Circa 2,5 kg
Dimensioni (L × l × h)	Circa 35 × 35 × 20 cm
Materiale della scocca	Plastica rinforzata e metallo
Numero di ugelli	2 ugelli di ricambio inclusi
Connessione rapida	Sì, con collarino di bloccaggio
Rotazione della barra di spruzzo	Automatica sotto pressione
Superfici adatte	Calcestruzzo, asfalto, pavé, terrazze, ecc.
Manutenzione	Pulizia degli ugelli e sostituzione degli O-ring
Accessori inclusi	Asta di prolunga, nastro in PTFE, O-ring, ago per pulizia
Equipaggiamento di sicurezza richiesto	Occhiali di sicurezza ANSI Z87.1, scarpe antiscivolo
Utilizzo previsto	Pulizia di superfici dure e piane all'esterno
Garanzia	Garanzia standard del produttore (fare riferimento al fabbricante)
Riparabilità	Pezzi di ricambio disponibili: O-ring, ugelli, viti

Domande frequenti - QD-XDP10 Vevor

Quale pressione minima deve fornire la mia idropulitrice?

Il pulitore QD-XDP10 richiede una pressione minima di 1500 PSI (104 bar) per funzionare correttamente.

Questo pulitore è compatibile con tutte le idropulitrici?

È compatibile con la maggior parte delle idropulitrici dotate di attacco rapido standard. Assicurarsi che l'apparecchio fornisca almeno 1500 PSI e 4 GPM.

Come installare il pulitore sulla mia pistola?

Tirare indietro il collarino della connessione rapida, inserire il pulitore, quindi spingere il collarino in avanti per bloccare. Tirare leggermente per verificare il fissaggio.

Perché la barra di spruzzo non ruota?

Ciò può essere dovuto a una pressione insufficiente, un ugello ostruito o una guarnizione difettosa. Verificare che l'idropulitrice fornisca almeno 1500 PSI e pulire gli ugelli.

Come pulire gli ugelli ostruiti?

Rimuovere gli ugelli con una chiave da 11 mm, sciacquarli in acqua pulita e utilizzare l'ago per pulizia fornito per sturare i fori. Riavvitare dopo aver applicato il nastro in PTFE.

Cosa fare in caso di perdita al perno?

Le perdite al perno sono spesso causate da O-ring usurati. Sostituire gli O-ring (grandi e piccoli) seguendo le istruzioni nella sezione manutenzione.

Posso usare questo pulitore su legno o superfici morbide?

No, questo pulitore è progettato per superfici dure e piane come calcestruzzo o asfalto. Sul legno, gli ugelli possono danneggiare la superficie.

Il pulitore provoca vibrazioni eccessive, cosa fare?

Vibrazioni eccessive indicano spesso un ugello ostruito. Fermarsi immediatamente, pulire gli ugelli e verificare che non siano danneggiati.

Come riporre l'apparecchio dopo l'uso?

Spegnere l'idropulitrice, chiudere l'acqua, premere il grilletto per rilasciare la pressione, scollegare il pulitore, asciugarlo e riporlo in un luogo asciutto.

Dove posso trovare pezzi di ricambio?

Contattare il servizio clienti Vevor per ottenere pezzi di ricambio come ugelli, O-ring e viti di ricambio.

MANUALE UTENTE QD-XDP10 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarci in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

INTRODUZIONE

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfici. Puoi star certo che questo pulitore è stato progettato e costruito pensando alla qualità e alle prestazioni. Ogni componente è stato rigorosamente testato per garantire un elevato livello di accettazione.

Questa idropulitrice è progettata per la pulizia ad alta pressione di varie superfici esterne, come cemento, asfalto, marciapiedi in pietra, ponti per piscine, ecc. Collega la idropulitrice rotante alla tua idropulitrice, premi il grilletto e cammina dietro di essa per una pulizia rapida ed efficiente!

SPECIFICHE

Massimo . Pressione (PSI/BAR)	4000 / 276
Min . Pressione (PSI/BAR)	15 00 / 1 04
Massimo . Fluire Portata (gal/mir	4

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

AVVERTIMENTO

Leggere e comprendere tutte le istruzioni. La mancata osservanza delle istruzioni può causare gravi lesioni o danni alla proprietà.

- Le avvertenze, le precauzioni e le istruzioni contenute nel presente manuale non possono coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi. Si raccomanda di usare buon senso e cautela quando si utilizza questo strumento.

Essere sempre consapevoli dell'ambiente e assicurarsi che lo strumento sia utilizzato in modo sicuro e

responsabilmente.

- Non consentire a nessuno di utilizzare o montare il prodotto prima di aver letto il presente manuale e di averne compreso appieno il funzionamento. - Non modificare in alcun modo questo prodotto. Modifiche non autorizzate potrebbero comprometterne il funzionamento e/o la sicurezza e potrebbero comprometterne la durata.

- Esistono applicazioni specifiche per cui è stato progettato il prodotto. - Utilizzare lo strumento giusto per il lavoro. NON tentare di forzare attrezzature a svolgere il lavoro di attrezzature industriali più grandi. Ci sono alcune applicazioni per le quali questa attrezzatura è stata progettata. Svolgerà il suo compito in modo migliore e più sicuro se utilizzato secondo le modalità per cui è stato concepito. NON utilizzare

questa apparecchiatura per scopi diversi da quelli per cui è stata concepita.

LAVORO ZONA SICUREZZA

• Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area di lavoro pulita, asciutta, ordinata e ben illuminata. Aree di lavoro disordinate, bagnate o buie possono causare lesioni. L'utilizzo del prodotto in aree di lavoro ristrette può comportare una pericolosa vicinanza ad altri utensili da taglio e parti rotanti.
• Non utilizzare il prodotto in luoghi in cui vi è il rischio di incendio o esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il prodotto può creare scintille, che potrebbero incendiare liquidi, gas o polveri infiammabili.
• Non permettere che il prodotto entri in contatto con una fonte elettrica. L'utensile non è isolato e il contatto può causare scosse elettriche.
• Tenere i bambini e gli astanti lontani dall'area di lavoro durante l'utilizzo dell'utensile. Non permettere ai bambini di maneggiare il prodotto.
• Prestare attenzione a tutte le linee elettriche, ai circuiti elettrici, alle condutture dell'acqua e ad altri pericoli meccanici presenti nella tua area di lavoro. Alcuni di questi pericoli potrebbero essere nascosti alla tua vista; se toccati, potrebbero causare lesioni personali e/o danni alla proprietà.

SICUREZZA PERSONALE

• Stai attento, guarda cosa fai e usa il buon senso quando usi lo strumento. Non utilizzare l'utensile se si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un attimo di disattenzione durante l'utilizzo dell'utensile può causare gravi lesioni personali.
• Vestitevi in modo appropriato. Non indossate abiti larghi, oggetti pendenti o gioielli. Tenete i capelli, indumenti e guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono essere intrappolati nelle parti in movimento. Le prese d'aria presenti sull'utensile spesso coprono le parti in movimento e devono essere evitate.
• Quando necessario, indossare i dispositivi di protezione individuale adeguati. Utilizzare occhiali di sicurezza conformi allo standard ANSI Z87.1 (non occhiali di sicurezza) con protezioni laterali o, se necessario, una visiera. Utilizzare una maschera antipolvere in condizioni di lavoro polverose. Utilizzare anche scarpe antinfortunistiche antiscivolo, casco,

guanti, sistemi di raccolta della polvere e protezione dell'udito quando appropriato. Questo vale per tutte le persone nell'area di lavoro.

• Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati.
• Non utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.
• Rimuovere chiavi o chiavi inglesi prima di collegare l'utensile all'alimentazione pneumatica, all'alimentazione elettrica o di accenderlo. Una chiave inglese o una chiave inglese sinistra attaccata a una parte rotante dell'utensile può causare lesioni personali.
• Quando possibile, fissare il pezzo con morsetti o una morsa anziché con le mani. Questa precauzione di sicurezza consente di utilizzare correttamente l'utensile con entrambe le mani.

USO E CURA DEL DETERGENTE

• Non forzare l'uso dell'aspirapolvere. Gli utensili svolgono un lavoro migliore e più sicuro se utilizzati nel modo per cui sono stati progettati. Pianifica il tuo lavoro e utilizza l'utensile più adatto.
• Controllare eventuali parti danneggiate prima di ogni utilizzo e prima di collegare l'aspirapolvere a una presa elettrica. Controllare attentamente che l'idropulitrice funzioni correttamente ed esegua le sue funzioni previste. Sostituire immediatamente le parti danneggiate o usurate. Non utilizzare mai l'aspirapolvere con una parte danneggiata.
• Conservare l'aspirapolvere quando non è in uso. Conservarlo in un luogo asciutto e sicuro, fuori dalla portata dei bambini. Ispezionare l'aspirapolvere per verificarne il corretto funzionamento prima di riporlo o riutilizzarlo.
• Utilizzare solo parti di ricambio raccomandate dal distributore. Parti che potrebbero essere adatte a un detergente possono comportare il rischio di lesioni se utilizzate con un altro detergente.
• Non utilizzare mai un componente con una pressione di esercizio inferiore a quella del pulitore. Non lasciare l'apparecchio incustodito quando è sotto pressione.
• Non capovolgere l'idropulitrice quando è sotto pressione a causa del collegamento a un'idropulitrice in funzione, per evitare spruzzi d'acqua ad alta pressione che potrebbero causare lesioni personali.

SPECIFICHE OPERAZIONI AVVERTENZE

Non superare la capacità PSI nominale. Tenere le parti del corpo lontane dalle teste degli ugelli e dalla macchina durante l'uso. Non sollevare la macchina dalla superficie né puntare le testine degli ugelli verso le persone durante il funzionamento. Indossare l'attrezzatura di sicurezza adeguata, compresi occhiali di sicurezza omologati ANSI Z87.1. Utilizzare solo su superfici dure e piane. Non saranno apportate modifiche a questo prodotto. Devono essere utilizzati solo gli accessori e/o gli adattatori forniti dal produttore. Non utilizzare nei pressi di bambini.

Elenco delle parti
Codice	Nome	Immagine	QUANT ITÀ
1	Pulitore di superfici co idropulitrice		1
2	Asta di prolunga		2
3	Nastro in teflon		1
4	O-ring (grandi)		2
5	O-ring( piccoli )		2
6	Ugelli di ricambio		2
7	Ago passante		1

1. Tirare indietro il collare sull'estremità di collegamento rapido della bacchetta.
2. Spingere il detergente per superfici in posizione.
3. Spingere il collare in avanti, inserire il detergente per superfici e rilasciare il collare. Assicurarsi che il collare scivoli completamente in avanti. Tirare sul detergente per superfici per assicurarsi che sia saldamente in posizione.

posizione.

PREPARAZIONE DELLA SUPERFICIE

1. Rimuovere eventuali detriti dall'area da pulire.
2. Non tentare mai di pulire la superficie con oggetti che sporgono dalla superficie da pulire. L'urto di qualsiasi ostacolo sollevato durante il funzionamento danneggerà la macchina. Se si verifica un contatto e si verificano vibrazioni durante il funzionamento della macchina, INTERROMPERE la pulizia e controllare la barra di spruzzatura.

AVVIO

1. Assicurarsi che tutti i collegamenti siano sicuri.
2. Sbloccare il grilletto della pistola e premere il grilletto durante l'avvio della pressione della rondella.
3. L'acqua inizierà a scorrere dagli ugelli del detergente per superfici. Assicurarsi che gli ugelli non siano intasati e che il modello di spruzzo non sia irregolare.
4. Camminare lentamente dietro l'unità, pulendo durante la lavorazione. Se si formano delle strisce, rallentare il ritmo. Non lasciare la macchina ferma su superfici morbide come il legno.

CHIUSURA

1. Spegnere l'idropulitrice.
2. Chiudere l'erogazione dell'acqua.
3. Premere il grilletto della pistola per scaricare la pressione dell'acqua.
4. Scollegare la maniglia dell'idropulitrice e pulire l'unità. Conservare l'unità in un ambiente asciutto.

DOPO OGNI UTILIZZO

Eseguire le seguenti ispezioni dopo ogni utilizzo per pulire il pulitore e renderlo pronto per il prossimo utilizzo.

• Pulire eventuali residui di sporco o corpi estranei da sotto l'alloggiamento e le ruote. Se necessario, utilizzare un panno o una spugna per lavare il detergente per superfici e risciacquare con acqua del rubinetto.
• Controllare che non vi siano parti allentate o danni.

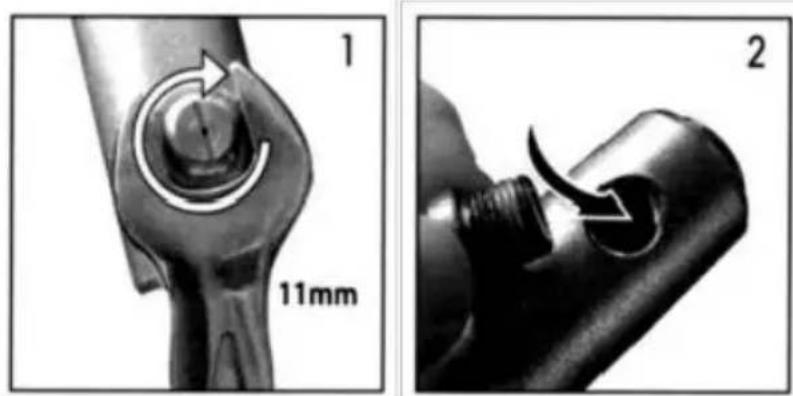

UGELLO PULIZIA e SOSTITUZIONE

1. Rimuovere l'ugello con la chiave appropriata (11 mm)
2. Risciacquare i fori con acqua fresca per eliminare le impurità.
3. Coprire la filettatura degli ugelli con il nastro in teflon attaccato.

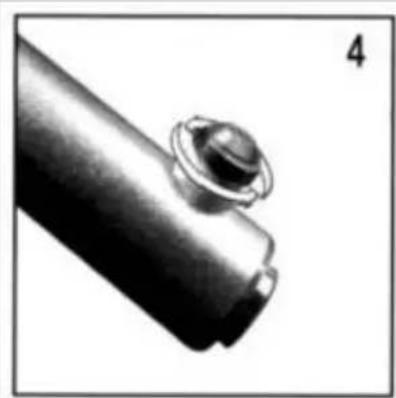

4. Allineare l'apertura dell'ugello e reinstallare gli ugelli sulla barra di spruzzatura. Serrare saldamente.

Nota: Se l'ugello è difficile da rimuovere, si prega di riscaldarlo con il soffiatore caldo prima di rimuoverlo.

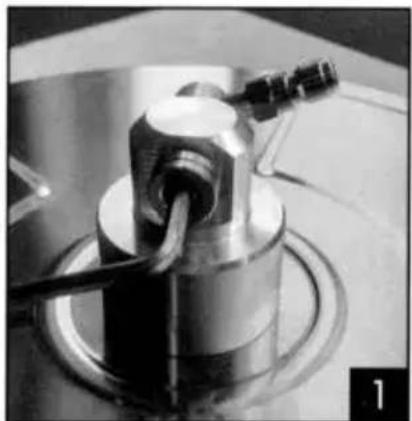

MANUTENZIONE SUPERIORE

Se il collegamento del perno perde, sostituire gli O-ring.

Fare riferimento ai seguenti passaggi:

1. Rimuovere la vite dal corpo utilizzando una chiave esagonale da mm.
2. Sostituire l'O-ring originale rotto con nuovi O-ring.
3. Reinstallare la vite utilizzando una chiave esagonale da 5 mm.

NO.	Nome	Quantità	NO.	Nome	Quantità
1	Alloggiamento dell'albero	1	9	Anello elastico per albero D15	1
2	O-ring 40,94*2,62	1	10	Collare distanziatore	1
3	Molla di compressione	1	11	Cuscinetto a sfere a gola profonda S6302RS	2
4	O-ring 5,28*1,78	2	12	Rondella	1
5	Mozzo di trasmissione flangiato	1	13	Lancia	1
6	Tappo terminale dell'albero	1	14	Rondella	1
7	O-ring 14,2*2,4	1	15	Anello elastico per foro	1
8	Boccola	1

RISOLUZIONE DEI PROBLEMI
PROBLEMA	PROBABILE CAUSA	CORRETTIVO AZIONE
Parti mancanti	Danneggiato pacchetto	Contatta il nostro Servizio Clienti per ricevere assistenza
Inadeguato pulizia energia	Non abbastanza PSI idropulitrice	Assicurarsi che l'unità produ un minimo idropulitrice 2.00 PSI .
	Ugello ostruito o usur	Pulire o sostituire gli ugel
La barra di spruzzatura non ruota	Difettoso, anello elastidislocato	Non usare! Contatta il nostro Servizio Clienti per ricevere assistenza
	Instabile collegamentola barra di spruzzaturcaduta
	Malfunzionamento dellaguarnizione, acqua tirda girevole
Vibrazione eccessiva di detergente per superfici	Ugello intasato	Pulire o sostituire gli ugel
Modello di pulizi striato	Ugello intasato	Pulire o sostituire gli ugel
	Pulizia troppo veloce	Lento giù ritmo .
Superiore perdite	L'o-ring è rotto	Fare riferimento alle istruzioni
