Producttype	Hondenwasbak
Merk	Vevor
Model	K1E01021
Afmetingen (L x B x H)	48 x 25 x 40 inch (ongeveer 122 x 63,5 x 102 cm)
Inhoud van de bak	0,75 m³ (draagvermogen 330 lb)
Materiaal van de bak	Versterkt kunststof
Materiaal van het frame	Staal met corrosiebescherming
Kleur	Wit en grijs (volgens productafbeelding)
Belangrijkste functies	Wasbak met zijdeur, flexibele douche, opbergmand, opstapje voor gemakkelijke toegang, mengkraan voor warm/koud water
Type kraan	Mengkraan met ingebouwde schakelaar (warm en koud water)
Lengte van de doucheslang	600 mm (toevoerslang en doucheslang)
Verstelbare poten	4 poten met borgmoeren (minimale hoogte 12 mm)
Land van herkomst	China (vervaardigd door Shanghai Muxin Muye)
Garantie	Fabrieksgarantie (elektronisch certificaat beschikbaar op vevor.com/support)
Inclusief accessoires	Opbergmand, douchekop, slang, opstapje, hijsband, filter, kam, handschoenen, sleutel, afdichtingstape
Montage vereist	Ja – gedetailleerde instructies meegeleverd
Onderhoud en reiniging	Reinig na elk gebruik met een mild reinigingsmiddel; controleer en reinig regelmatig het afvoerfilter; gebruik geen schurende producten
Veiligheid	Laat kinderen niet zonder toezicht; monteer met handschoenen en veiligheidsbril; niet overbelasten (max 330 lb); niet op een oneffen oppervlak plaatsen
Repareerbaarheid	Reserveonderdelen beschikbaar (afdichtingen, slangen, kraan) - neem contact op met Vevor-ondersteuning
Normen	Voldoet aan CE-richtlijnen (CE-markering)

Veelgestelde vragen - K1E01021 Vevor

GEBRUIKSAANWIJZING K1E01021 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HONDENVERZORGINGSBAD

MODEL: K1E01021/K1E01022

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het bedienen of onderhouden van dit product. Het niet naleven van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen.

Vermijd dat kinderen de verzorgingskuip gebruiken. En dit product is geen speelgoed. Laat kinderen niet spelen. Houd

het uit de buurt van scherpe punten, messen en andere voorwerpen.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet aan de slag als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. De producteigenschappen zijn alleen van toepassing op een correct en volledig gemonteerd product.
7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld,

raadpleeg dan het montageschema van deze handleiding. Pak alles uit en

scheid alle onderdelen in een schone werkruimte. Houd kleine reserveonderdelen buiten het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

VOORBEREIDINGEN VOOR DE INSTALLATIE

1. Aanbevolen hulpmiddelen:

Kruiskopschroevendraaier, M4-sleutel, waterpas.

1. Noodzakelijke veiligheidsuitrusting:

Handschoenen, veiligheidsbril.

Let op: draag handschoenen en een veiligheidsbril voordat u het product installeert om letsel te voorkomen.

INSTRUCTIES

Hartelijk dank voor het kiezen van dit huisdierbad. Lees alle

instructies voordat u het gebruikt. De informatie zal u helpen om het beste mogelijke resultaat te bereiken.

Onderdelenlijst:

Een*2	B*1	C*1	D*1
Trapas	Kuip	Rechter zijpaneel	Linker zijpaneel
E*1	F*1	G*1	H*1
Deur	Waterfilterplaat Achterpaneel		Kraan schakelaar
J*1	K*1	L*1	M*2 (600mm)
Opbergmand Douchekop		Doucheslang	Inlaatpijp
N*1		Q*4 (M4)P*4	(M4*15mm)*2
Zeef	Schroef	Zeskantflensmoer	Moer
S*1	T*1	Op*6	V*2
Douchebeugel	Kam	Verstelbare voet	Slinger
W*2	Y*20 (M6*15mm) Z*12	(M6*35mm)	AA*1
Bal spelen		SchroefSchroef	handschoenen
AB*1		AC*2	2e n.Chr.
Dwarsbalk		Wasmachine	Moer
MAAR*1	UIT*1	AG*1	AH*3
Afdichtingstape	Hendel	Moersleutel	Trapplank
AJ*2
Ladderstang

Installatiestappen

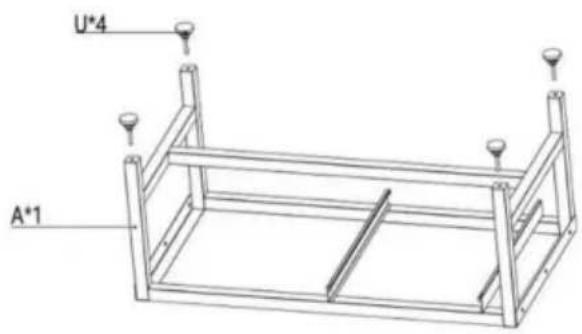

Installeer de verstelbare poten (U) op het H-rek (A).

Let op: Zorg ervoor dat de diepte van de verstelbare voeten niet minder dan 12 mm is en probeer de vier verstelbare voeten op dezelfde diepte te schroeven. Draai de reservemoer vast tijdens de installatie en pas deze later aan.

Linker deurbeugel

Draai de trapas om, pas de hoogte van de voeten aan om ervoor te zorgen dat de hoogte van de wateruitlaatzijde 1-2 graden lager is dan de andere zijde (gebruik een waterpas om dit te controleren).

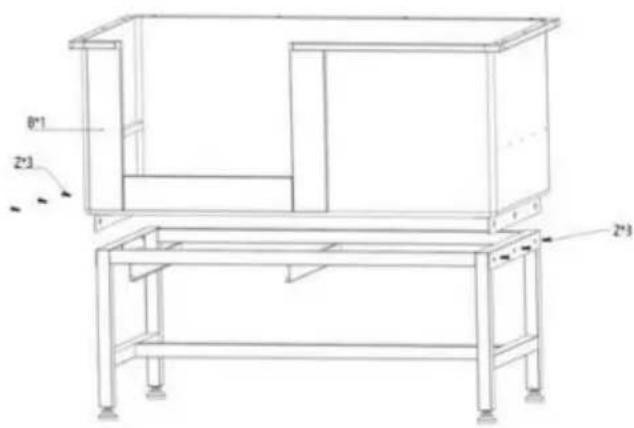

Gebruik schroef (Z) om de trapas en de kuip (B) te bevestigen.

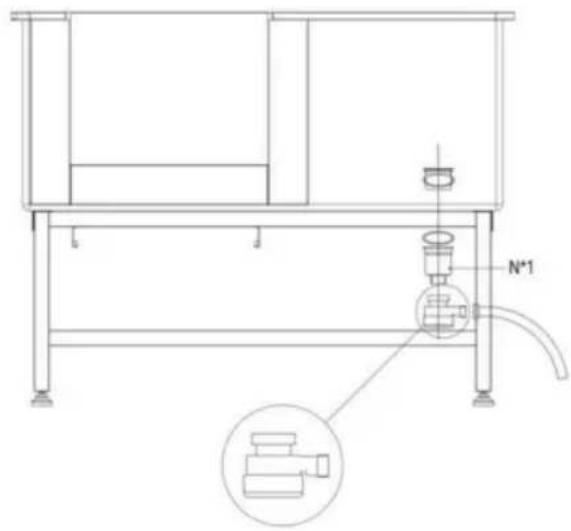

	ÿ Plaats de zeef (N). Zorg ervoor dat de afdichtring vrij is van verplaatsingen en rimpels.Let op: Let bij de installatie op of de afdichtring correct is geplaatst. Voorkom waterlekkage als gevolg van een onjuiste installatie van de afdichting.

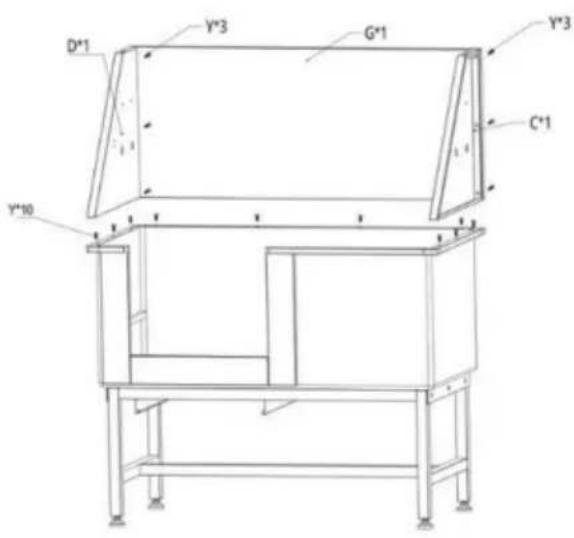

	ÿ Gebruik schroef (Y) om het linker- en rechterzijbord (D&C) te bevestigen, gebruik vervolgens schroef (Y) om het achterpaneel (G) te bevestigen, en gebruik als laatste schroef (Y) om het zijbord (D&C) en het achterbord (G) te b

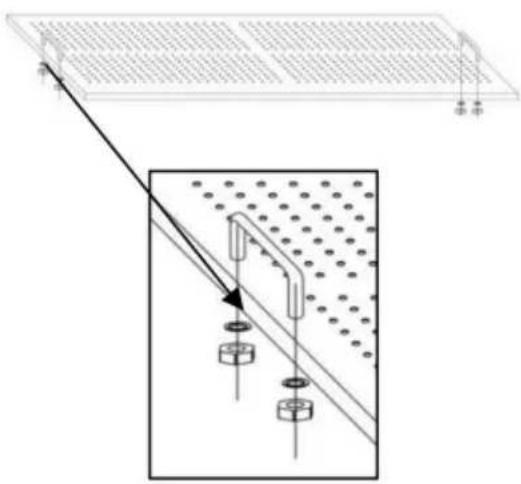

	ÿ Monteer de handgreep (AF) op de waterfilterplaat (F)
	ÿ Installeer de deur (E) en plaats de waterfilterplaat op de kuip (B)
	ÿ Gebruik schroef (Z) om het trapbord (AH) en de ladderstang (AJ) te bevestigen en monteer vervolgens de verstelbare voeten (U) aan de onderkant van de ladderstang (AH).Let op: Zorg ervoor dat de diepte van de verstelbare voetjes niet minder dan 12 mm bedraagt en probeer de twee verstelbare voetjes op dezelfde diepte vast te schroeven. Draai de reservemoer vast tijdens de installatie.
	ÿ Installeer de trap in de chassisrails

Gebruik schroef (P) en zeskantflensmoer (Q) om de opbergmand (J) en douchebeugel (S) rechts op het zijpaneel (C) te installeren.

Installeer een schakelaar voor warme en koude douches en waterinlaat.

Let op: Voordat u dit doet, moet u:

Zorg ervoor dat uw waterbron aan de linker- of rechterkant van het bad staat en selecteer de richting van

Installatie van de kraanschakelaar.

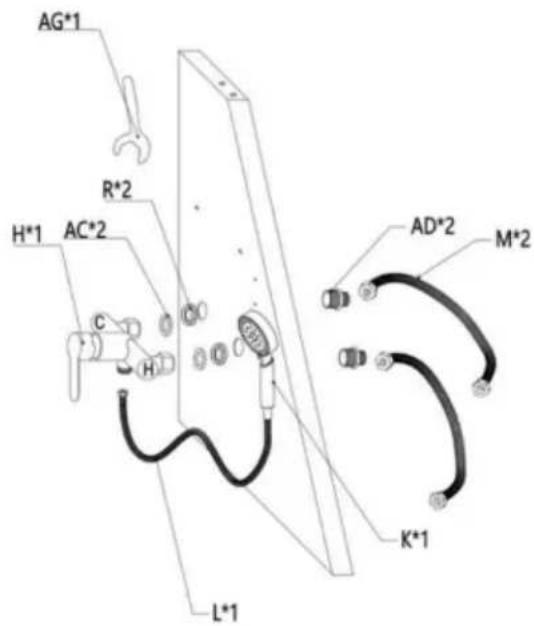

Stap 1: Rechte, volledig koperen connector (AD) via zijpaneel

(1/2" uiteinde naar buiten gericht), schroefmoer R2 in het andere uiteinde van de connector en gebruik sleutel (AG) vastschroeven.

Stap 2: Lijn de kraanschakelaar (H) uit met de connector (AD) en draai deze vervolgens vast met de twee moeren op de schakelaar (H). Let op dat de afdichtring binnenin de moer intact is.

Stap 3: Sluit de slang (M) aan op het uiteinde van de waterinlaat en de doucheslang (L) bij de kraanuitlaat. Let ook op bij het vastdraaien van de moer of de afdichtring in de moer intact is.

Stap 4: Het andere uiteinde van de slang (M) wordt aangesloten op de waterbron. Let op de markering voor warm en koud water op de kraanschakelaar (H), "H" staat voor warm water en sluit de slang aan deze kant aan op de warmwaterleidingbron, terwijl de andere kant verbonden is met de koude. Let ook op of de afdichtring in de moer van het uiteinde van de slang intact is.

Let op: De inlaatslang is slechts 600 mm lang. Als u deze wilt verlengen, kunt u deze apart aanschaffen (kaliber: 20 mm).

Let op: Optioneel gebruik van afdichtingstape (AE) bij het installeren van de moer (AD).

kan de installatie beter afdichten en waterlekkage bij de verbinding helpen voorkomen.
	ÿ Gebruik schroef (Y) om de dwarsbalk vast te zetten (AB) aan het linker- en rechterpaneel, en monteer vervolgens de hijsband (V)

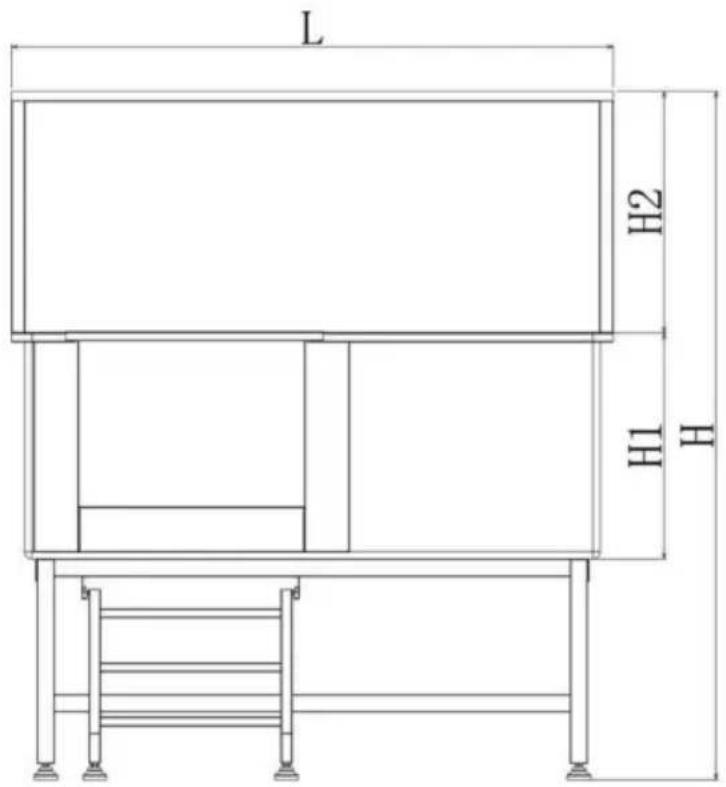

AFMETINGEN EN PARAMETERS

Linkerdeur

1. Zorg ervoor dat de aansluiting van de waterleiding compleet is en dat het water goed stroomt. (Sluit de warm- en koudwaterleidingen aan volgens de warm- en koudwatersignalen van de kraanschakelaar).

1. Trek de trap naar buiten en open de deur, laat het huisdier in bad lopen of houd uw huisdier alleen in het bad en sluit vervolgens de deur.
2. Begin met baden.
3. Laat na het bad het water uit het bad lopen en haal het dier eruit.
4. Maak de kuip schoon met een doek. ONDERHOUD
5. Tussen gebruik door moet de kuip worden schoongemaakt met een zachte doek of spons met een mild schoonmaakmiddel.
6. Besteed aandacht aan het regelmatig reinigen van het haar van de afvoer om verstopping te voorkomen.
7. Reinig de transparante afdekking regelmatig. Na demontage als een moer kan deze gemakkelijk worden schoongemaakt. Wees voorzichtig om de afdichtring niet te verliezen bij het terugplaatsen.

Plaats het bad niet op een oneffen ondergrond.

Laat het bad niet vallen en behandel het niet verkeerd.

Overbelast de weegschaal niet. Dit zal hem permanent beschadigen!

ALGEMENE STORINGEN

Als de kraan lekt, controleer dan of de waterdichte rubberen stop correct is geïnstalleerd. Als het beschadigd is, moet het op tijd vervangen worden.
