BRUKSANVISNING K1E01021 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HUNDTRÄMNINGSBAKA

MODELL: K1E01021/K1E01022

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HUNDTRÄMNINGSBAKA

MODELL: K1E01021/K1E01022

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan

använda eller serva denna produkt. Underlåtenhet att följa dessa

varningar och instruktioner kan orsaka personskada eller

skada på värdefull egendom. ÿ

Undvik att barn använder grooming badkar. Och den här produkten är inte en leksak. Gör inte låta barn leka. ä Håll dig

borta från vassa spetsar, knivar och andra föremål. ä Försiktighetsåtgärder

vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaper gäller för korrekt och färdigmonterad produkt endast.
7. För ytterligare information om delarna som listas nedan sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde. Vänligen håll små reservdelar borta av barns räckvidd.

SPARA DESSA INSTRUKTIONER

1. Rekommenderade verktyg:
   Stjärnskruvmejsel, M4 skiftnyckel, Vattenpass,
2. Nödvändig säkerhetsutrustning:
   Handskar, glasögon.

Varning: Innan du installerar produkten, använd handskar och skyddsglasögon för att undvika eventuell fysisk skada under installationen.

INSTRUKTIONER

Tack så mycket för att du valde detta husdjursbadkar. Vänligen läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå det bästa möjliga resultat.

Delarlista:

A*2	B*1	C*1	D*1
Nedre fäste	Badkar	Höger sidopanel	Vänster sidopanel
E*1	F*1	G*1	H*1
Dörr	Vattenfilterplatta Bakpanel		Kranbrytare
J*1	K*1	L*1	M*2 (600 mm)
Förvaringskorg Duschhuvud		Duschslang	Insugningsrör
N*1	P*4 (M4*15 mm)	Q*4 (M4)	R*2
Sil	Skruva	Sexkantsflänsmutter	Mutter
S*1	T*1	I*6	V*2
Duschfäste	Kamma	Justerbar fot	Sling
W*2	Y*20 (M6*15mm) Z*12	(M6*35mm)	AA*1
Spela boll	Skruva	Skruva	Handskar
AB*1		AC*2	AD*2
Tvärstång		Bricka	Mutter
			[8GC6]
MEN*1	AV*1	AG*1	AH*3
Tätningstejp	Hantera	Rycka	Trappbräda
AJ*2
Stegstång

Installationssteg

U*4 A*1

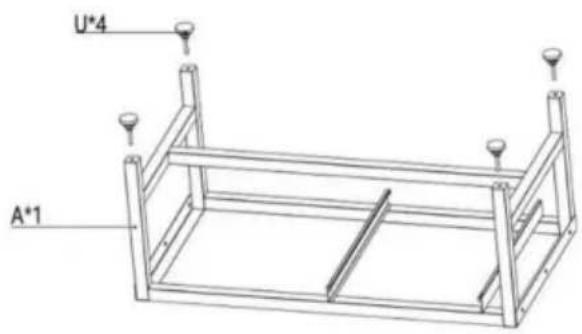

ÿ Montera de justerbara fötterna (U) på H-stället (A).

Varning: Se till att djupet på justerbara fötter inte är mindre än 12 mm, och försök att skruva de fyra justerbara fötterna på samma djup. Dra åt reservmuttern under installationen och justera den senare.

Vänster dörrfäste

ÿ Vänd bottenfästet, justera höjden på fötterna för att se till att höjden på vattenutloppssidan är 1-2 grader lägre än den andra sidan (använd ett vattenpass för att visa)

8" 23 23

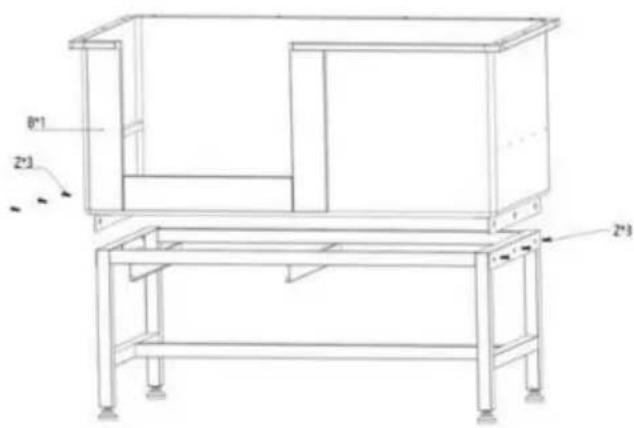

ÿ Använd skruv (Z) för att fixera bottenfästet och karet (B)

	ÿ Installera silen (N), se till att tätningsringen ä fri från dislokation och rynkor.Varning: När du installerar, var uppmärksam på om tätningsringen är korrekt placerad, undvik vattenläckage på grund av felaktig tätningsinstallation.

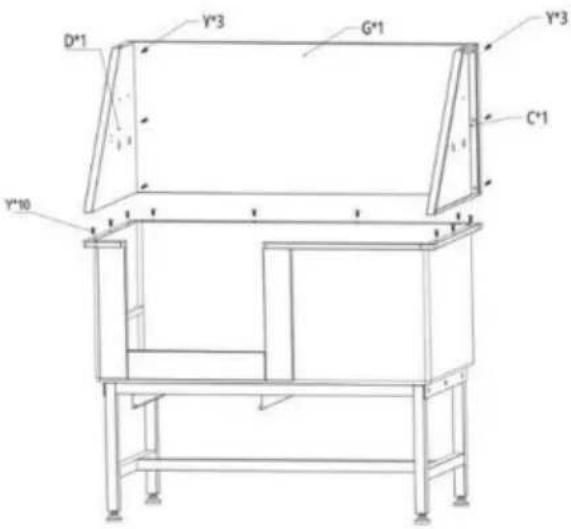

	ÿ Använd skruv (Y) för att fixera vänster och höger sidobräda (D&C), använd sedan skruv (Y) för att fixera bakpanelen (G), sist för använda skruv (Y) för att fixera sidobräda (D&C) och bakre panel (G)

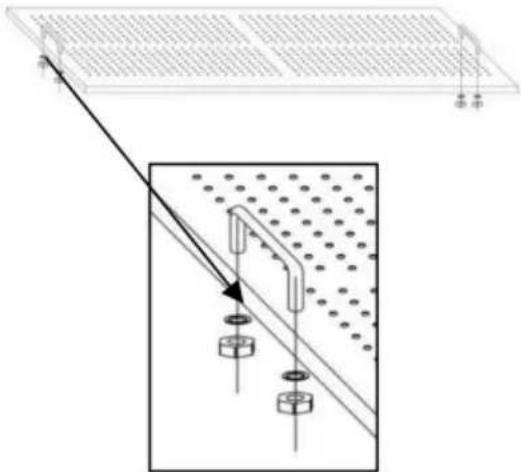

	ÿ Montera handtaget (AF) på vattenfilterplattan (F)
	ÿ Installera dörren (E) och sätt vattenfilterplattan i karet (B)
	ÿ Använd skruv (Z) för att fixera trappbrädan (AH) och stegstången (AJ), installera sedan de justerbara fötterna (U) på botten av stegstången (AH).Varning:Se tillatt djupet på justerbara fötter inte är mindre än 12 mm, och försök att skruva de två justerbara fötterna på samma djup. och dra åt reservmuttern under installationen.
	ÿ Montera trappan i chassiskenorna

P*2 J*1 P*2 Q*4 0 0 K K K

ÿ Använd skruv (P) och sexkantsflänsmutter (Q) för att installera förvaringskorgen(J) och duschfäste(S) till höger sidopanel (C)

AG*1 R*2 H*1 AC*2 C H L*1 AD*2 M*2 K*1

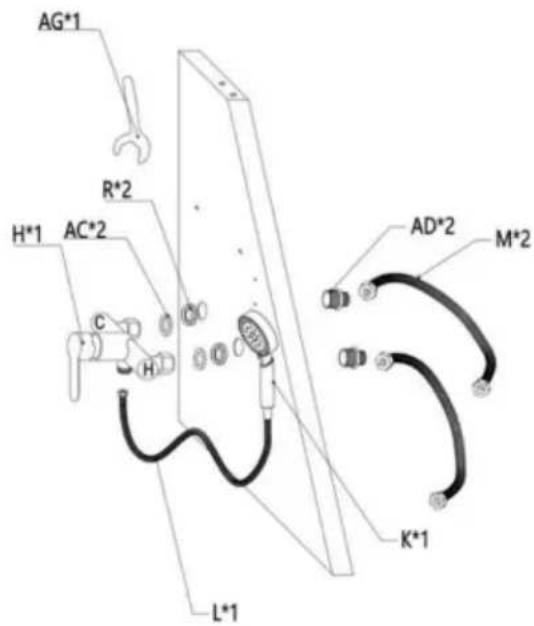

ÿ Installera varm- och kallduschbrytare och vatteninlopp.

Varning: Innan du gör detta, gör säker på att din vattenkälla är på vänster eller höger sida av badkaret, och välj riktning för installation av kranbrytaren.

Steg 1: Passera rak helt koppar kontakt (AD) genom sidopanelen (1/2" ände vänd utåt), skruvmutter R2 i den andra änden av kontakt och använd skiftnyckel (AG) skruva ner.

Steg 2: Rikta in kranomkopplaren (H) med kontakten (AD) och dra sedan åt de två muttrarna på omkopplaren (H), och notera att tätningsringen inuti muttern är intakt.

Steg 3: Anslut slangen (M) vid vatteninloppsänden och duschslangen (L) vid kranens utlopp. Var också uppmärksam på när du drar åt muttern om tätningsringen inuti muttern är intakt.

Steg 4: Den andra änden av slangen (M) är ansluten till vattenkällan, var uppmärksam på varm- och kallvattenmärket på kranens strömbrytare (H), "H" representerar varmvatten, och anslut slangen på denna sida till varmvattnet källa, medan den andra sidan är ansluten till kylan, var också uppmärksam om tätningsringen inuti slangändmuttern är intakt.

Varning: Inloppsslangen är endast 600 mm lång, om du vill förlänga den, köp den separat (kaliber: 20 mm) Varning: Valfri användning av tätningstejp (AE) vid montering av muttern (AD).

kan göra installationen mer tät och bidra till att förhindra vattenläckage vid fogen.
	ÿ Använd skruv (Y) för att fixera tvärbalken (AB) till vänster och höger sidopanel, installera sedan lyftselen (V)

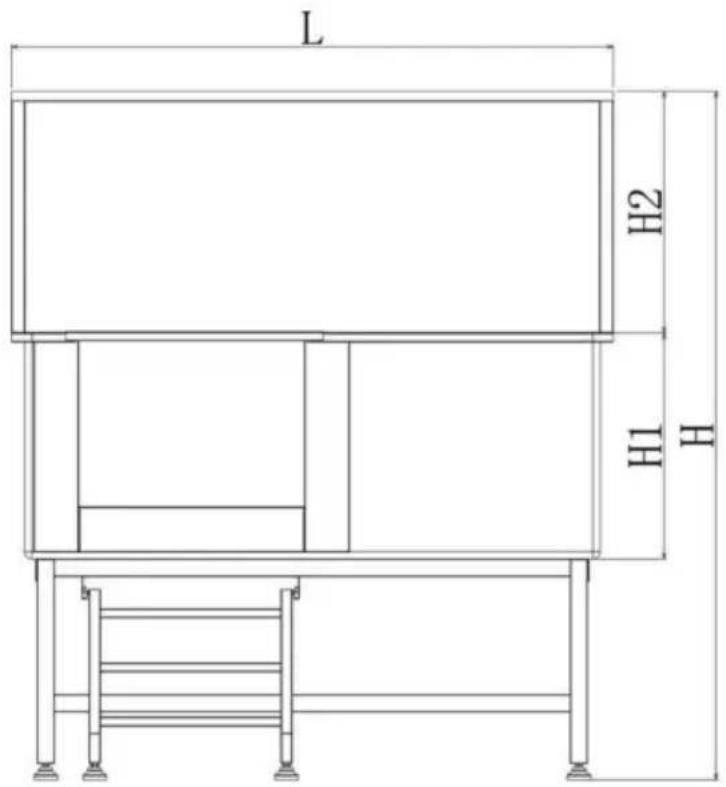

DIMENSIONER OCH PARAMETRAR

Vänster dörr

1. Se till att vattenledningsanslutningen är komplett och att vattnet är det flyter normalt. (Anslut varm- och kallvattenledningarna enligt tecknen för varmt och kallt vatten på kranbrytaren).

C H

"C": Kallt vatten; "H": Varmvatten

1. Dra ut trappan och öppna dörren, låt husdjuret gå in i badkaret förbi själv eller håll husdjuret i badkaret själv och stäng sedan dörren.
2. Börja bada.

3. Efter badet, släpp ut vattnet ur badkaret och ta ut djuret.

4. Rengör badkaret med en trasa. UNDERHÅLL

5. Mellan användningen ska badkaret rengöras med en mjuk trasa eller svamp med en mild rengöringsmedel.

6. Var uppmärksam på att regelbundet rengöra håret av avloppet för att undvika igensättning.
7. Rengör det genomskinliga locket på töm regelbundet, efter demontering som en mutter, det kan lätt rengöras och var försiktig så att du inte gör det lämna tätningsringen när du sätter tillbaka den.

Ställ inte badkaret på en ojämn yta.

Tappa eller misshandla inte badkaret.

Överbelasta inte vågen. Detta kommer att skada den permanent!

VANLIGA FEL

Om kranen läcker, kontrollera om den vattentäta gummipluggen är installerat. Om den är skadad måste den bytas ut i tid.
