GEBRUIKSAANWIJZING K2E01003 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produ is afhankelijk van het product dat u hebt ontvangen. Neemt u het o kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees deze volledige handleiding

zorgvuldig door voordat u dit product bedient of onderhoud. Het niet opvolgen van deze waarschuwingen en instructies kan leiden tot persoonlijk letsel of schade aan waardevolle eigendommen.

• Vermijd het gebruik van de badkuip door kinderen. Dit product is speelgoed. Laat kinderen er niet mee spelen.
• Verwijderd houden van scherpe punten, messen en andere voorwerpen.
• Veeg de cilinder na gebruik droog met een doek om de levensduu verlengen.

• Voorzorgsmaatregelen bij de montage

• Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.

• Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
• Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
• Houd omstanders uit de buurt tijdens de montage.
• Kom niet in actie als u moe bent of onder invloed van alcohol, of medicijnen.
• De producteigenschappen gelden alleen voor producten die correct volledig zijn gemonteerd.
• Raadpleeg voor meer informatie over de onderdelen die op de vol pagina's worden vermeld, het montageschema in deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek. kleine reserveonderdelen buiten bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

Waarschuwing ! Deze producten zijn uitsluitend bedoeld voor he wassen van huisdieren.

PREPARATIONS BEFORE INSTALLATION

1. Aanbevolen hulpmiddelen:

Kruiskopschroevendraaier, M4-sleutel, waterpas,

1. Noodzakelijke veiligheidsuitrusting:

Handschoenen, veiligheidsbril.

Let op: Draag handschoenen en een veiligheidsbril voordat u het pro installeert om mogelijke fysieke schade tijdens de installatie te voorkom

INSTRUCTIONS

Hartelijk dank voor uw keuze voor dit bad voor huisdieren. Lees de instructies aandachtig door voordat u het gebruikt. Deze informatie help de best mogelijke resultaten te behalen.

Onderdelenlijst:

2 stuks	1 stuk	1 stuk	1 stuk
1: H-rek	2: Kuip	3: Rechterzijpaneel	4: Linkerzijpaneel
1 stuk	1 stuk	1 stuk	1 stuk
5: Deur(Al geïnstalleerdop de kuip)	6: Horizontalebuis	7: Achterpaneel	8:Kraanschakelaar
1 stuk	1 stuk	1 stuk	2 stuks (600 mm)
9: Opbergmand	10: Douchekop	11: Doucheslang	12: Inlaatpijp
13-1
1 stuk	4 stuks (M4*16mm)	4 stuks (M4)	2 stuks
13: Zeef13-1: Afvoerbuis13-2: Transparante afdekking	14: Schroef	15: Zeskantflensmo er	16: Moer
1 stuk	1 stuk	6 stuks	2 stuks
17: Douchebeugel	18: Kam	19: Verstelbare voet	20: Speel me de bal
14 stuks(M6*16mm)	12 stuks(M6*35mm)	4 stuks (M8)	6 stuks
21: Schroef	22: Schroef	23: Flensmoer	24: Ring
3 stuks	2 stuks	1 stuk	1 paar
25: Trapplank	26: Moer	27:Afdichtingstape	28: Plastichandschoenen
1 stuk	2 stuks	2 stuks	6 stuks(M8*50mm)
29: Moersleutel	30 -1 : LinkerLadderstang30-2 : Rechterladderstang	31: Ring	32: Schroef
1 paar	1 stuk	1 stuk	2 stuks
33: Nylonhandschoenen	3 4 :Ruitenwisser	35:Schuursponsje	36: Adapter(G1/2 totNPT9/16)

Installatiestappen

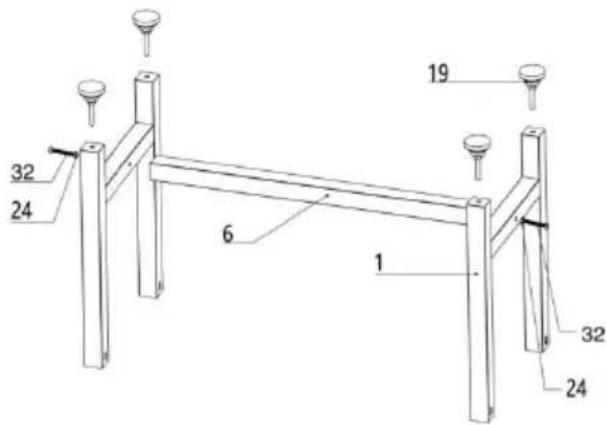

	1 Installeer de verstelbare voet aan het H-rek en bevestig de horizontale buis aan het H-rekLet op: Zorg ervoor dat de die van de stelvoetjes minimaal 12 bedraagt en probeer de vier stelvoetjes op dezelfde diepte va te schroeven. Draai de reservem tijdens de installatie vast en ste deze later bij.

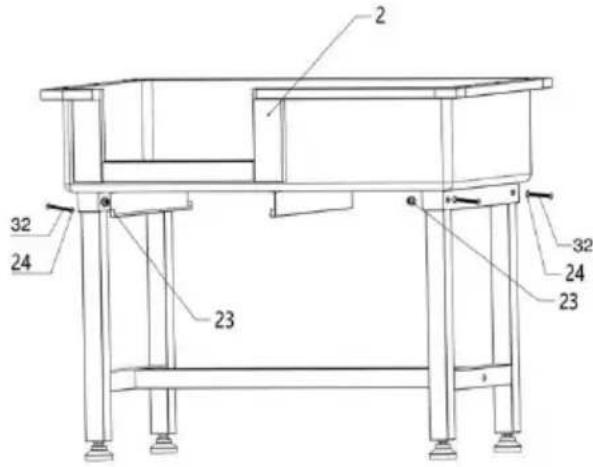

	2 Draai de trapas om en gebrue een schroef, ring en flensmoer de trapas en de kuip vast te z
Linkerdeur	Rechterdeur

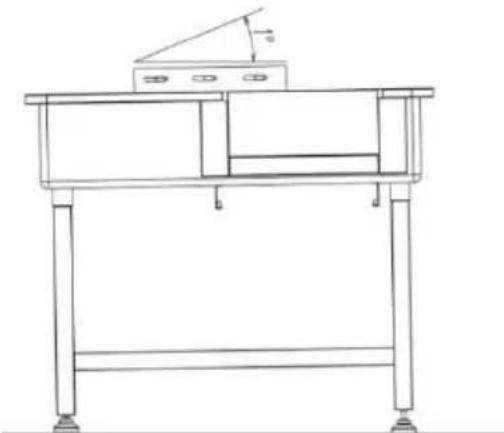

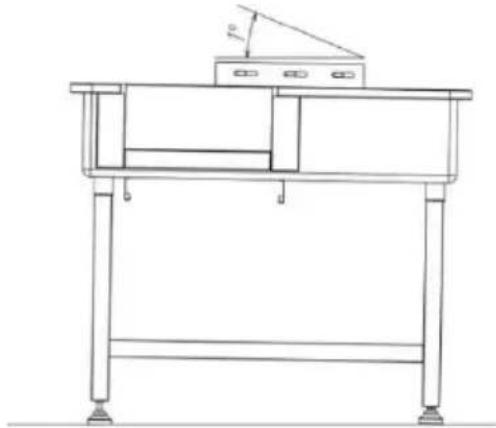

3 Pas de hoogte van de voeten aan om ervoor te zorgen dat van de wateruitlaatzijde 1-2 graden lager is dan de andere zijd een waterpas om dit aan te geven).

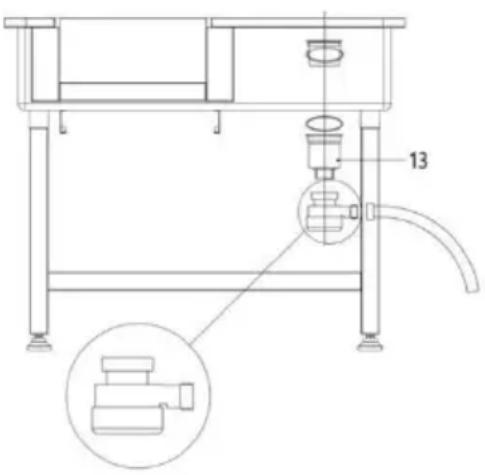

	4 Plaats het filter en zorg ervo de afdichtring vrij is van verschuivingen en rimpels. Let op: Let bij de installatie op correcte plaatsing van de afdichtring, voorkom waterlekkage door een onjuiste afdichting en controleer of de transparante afdekking van de afvoer goed vastzit.

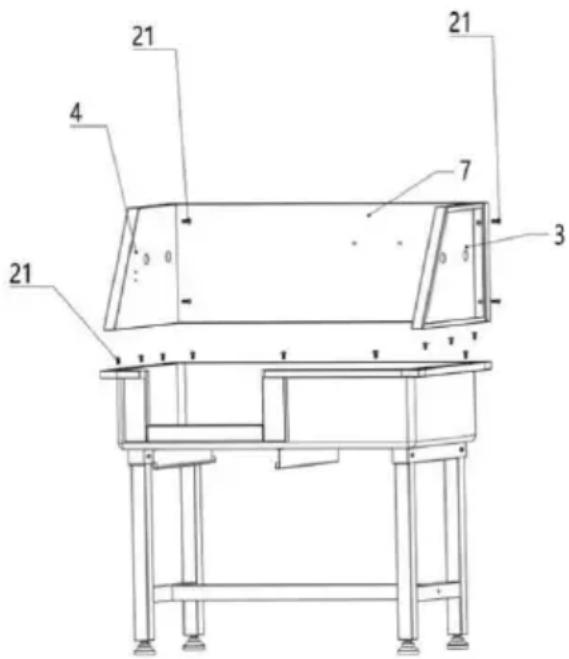

	5 Gebruik een schroef om het linker- en rechter dressoir te bevestigen, gebruik vervolgens e e schroef om het achterpaneel te bevestigen en gebruik als laatste een schroef om het dressoir en achterpaneel te bevestigen

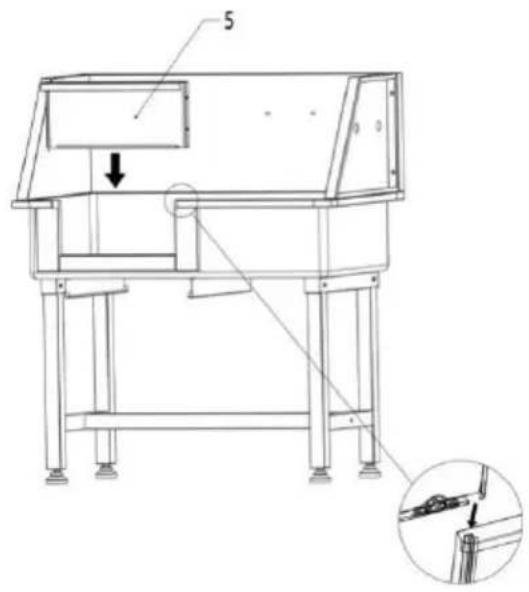

	6 Deur en waterfilterplaat installeren

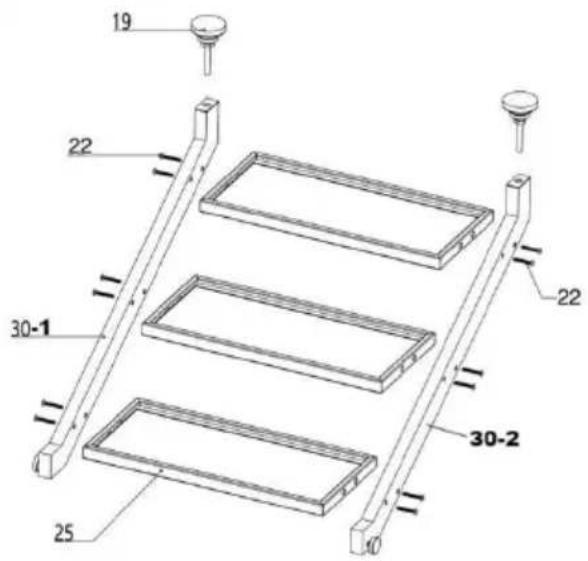

	7 Bevestig het trapbord en de ladderstang met schroeven en monteer vervolgens de verstelbar voetjes aan de onderkant van d ladderstang.Let op: Zorg ervoor dat de die van de verstelbare voetjes minim 12 mm bedraagt en probeer de twee verstelbare voetjes op dezelfde diepte vast te schroeve Draai de reservemoer vast tijden de installatie.

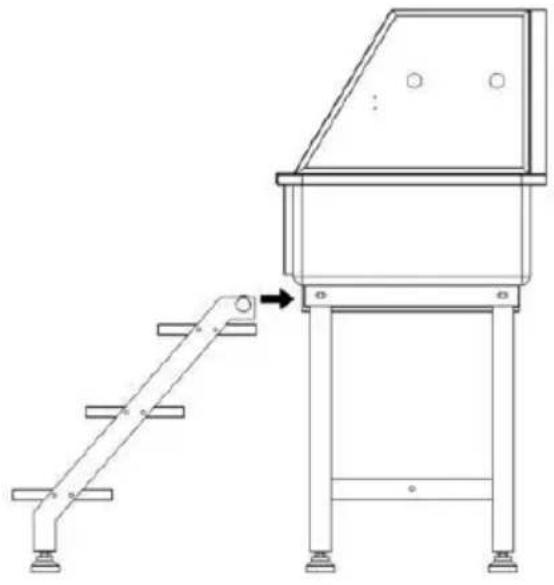

	8 Installeer de trap in de chassisrails

15 14 9

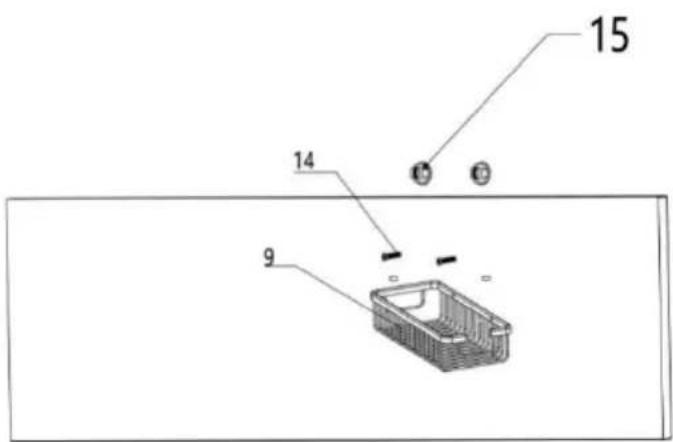

⑨ Gebruik een schroef en een zeskantflensmoer om opbergmand aan het achterpaneel te bevestigen

14 17 15

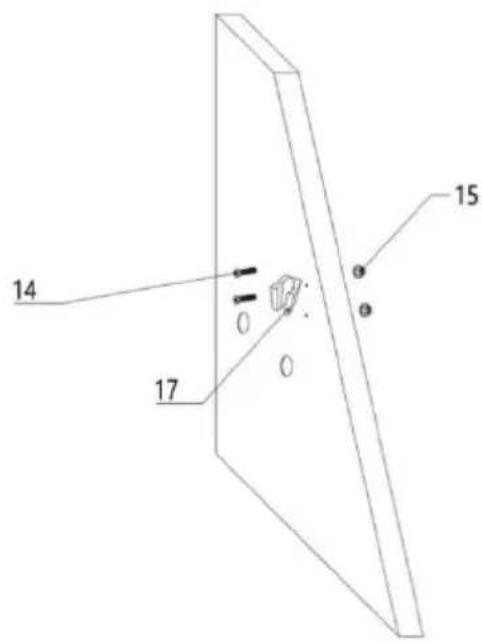

⑩ Gebruik een schroef en een zeskantflensmoer om de douchebeugel aan het rechterpaneel te bevestigen

29 8 31 C H 10 11 36

⑪ Installeer een schakelaar voor warme en koude douche en een waterinlaat. Let op: Voordat u dit doet, m controleren of de waterbron zi aan de linker- of rechterkant v het bad bevindt en moet u de installatierichting van de kraanschakelaar bepalen. Stap 1: Steek de rechte, volledi koperen connector door het zijpaneel (1/2" uiteinde naar buit gericht), schroef de moer in het andere uiteinde van de connecto en schroef deze vast met een sleutel.

Stap 2: Lijn de kraanschakelaar uit met de connector en draai vervolgens de twee moeren op de schakelaar vast. Controleer afdichtring in de moer intact is.

Stap 3: Sluit de slang aan op de waterinlaat en de douchesla kraanuitlaat. Let er bij het aandraaien van de moer ook op of afdichtring in de moer intact is.

Stap 4: Het andere uiteinde van de slang wordt aangesloten of waterbron. Let op de markering voor warm en koud water op kraanschakelaar. De "H" staat voor warm water. Sluit de slang kant aan op de warmwaterbron en sluit de andere kant aan op water. Let ook op of de afdichtring in de moer van het uiteinde slang intact is.

Let op: De toevoerslang is slechts 600 mm lang. Als u deze verlengen, kunt u deze apart aanschaffen (kaliber: 20 mm).

Let op: Gebruik eventueel afdichttape bij het installeren van de zorgt voor een betere afdichting en helpt waterlekkage bij de v te voorkomen.

Let op : Bepaal of u de adapter moet installeren op basis va werkelijke specificaties van de waterleiding.

1. Controleer of de waterleiding goed is aangesloten en of het water normaal stroomt. (Sluit de warm- en koudwaterleidingen aan volgens d

warm- en koudwatersymbolen op de kraanschakelaar.)

C H

1. Trek de trap naar buiten en open de deur, laat het huisdier zelf lopen of houd het huisdier zelf in bad en sluit vervolgens de deur.
2. Begin met baden.
3. Laat na het bad het water uit het bad lopen en haal het dier er
4. Maak de kuip schoon met een doek.

MAINTENANCE

1. Tussen gebruik door dient de kuip schoongemaakt te worden met zachte doek of spons en een mild reinigingsmiddel.
2. Zorg ervoor dat u de afvoer regelmatig schoonmaakt met haar om verstoppingen te voorkomen.
3. Maak de transparante afdekking van de afvoer regelmatig schoon. Nadat u deze hebt gedemonteerd, kunt u deze net als een moer ee schoonmaken. Let op dat u de afdichtring niet laat zitten wanneer u terugplaatst.

Plaats het bad niet op een oneffen ondergrond.

Laat het bad niet vallen en behandel het niet verkeerd.

Overbelast de weegschaal niet. Dit zal hem permanent beschadigen!

COMMON MALFUNCTIONS

Als de kraan lekt, controleer dan of de waterdichte rubberen stop is geïnstalleerd. Als deze beschadigd is, moet deze tijdig worden vervang
