K2E01003 - Set per la cura Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Vasca da toelettatura per animali domestici
Modello	K2E01003
Marca	Vevor
Dimensioni (L x L x A)	83,8 x 40,6 x 45,7 cm (33 x 16 x 18 pollici)
Volume	0,21 m³
Capacità di carico massima	100 kg (220 lb)
Peso netto stimato	18 kg
Alimentazione	Nessuna (manuale)
Materiale	Plastica robusta
Funzioni principali	Bagno, doccia con soffione e commutatore acqua calda/fredda, ripostiglio (cestino, supporto doccia), scala di accesso
Pezzi inclusi	Vasca, pannelli laterali, porta, tubo orizzontale, cestino di stoccaggio, soffione doccia, tubi, interruttore, piedi regolabili, tavola della scala, aste della scala, chiave, guanti, tergipavimento, spugnetta abrasiva, adattatore
Manutenzione e pulizia	Pulire dopo ogni utilizzo con un panno morbido o una spugna e un detergente delicato. Pulire regolarmente lo scarico e il coperchio trasparente.
Sicurezza	Utilizzare guanti e occhiali protettivi durante il montaggio. Non lasciare che i bambini giochino con esso. Tenere lontano da oggetti appuntiti.
Riparabilità	Parti di ricambio disponibili: guarnizioni di tenuta, tubi, interruttore, piedi regolabili, viti e dadi.
Garanzia	Non specificata

Domande frequenti - K2E01003 Vevor

Quali sono le dimensioni della vasca Vevor K2E01003?

Le dimensioni sono 33 x 16 x 18 pollici (L x L x A), circa 83,8 x 40,6 x 45,7 cm.

Qual è il peso massimo supportato da questa vasca?

La capacità di carico massima è di 220 lb, circa 100 kg.

È necessario assemblare la vasca Vevor K2E01003?

Sì, è richiesto il montaggio. Seguire le istruzioni fornite nel manuale. Utilizzare un cacciavite a croce, una chiave M4 e una livella a bolla. Indossare guanti e occhiali di sicurezza.

Come collegare l'alimentazione idrica?

Utilizzare il tubo di alimentazione idrica fornito (600 mm). Collegare il lato contrassegnato con 'H' all'acqua calda e l'altro lato all'acqua fredda, rispettando le indicazioni sull'interruttore del rubinetto. Se necessario, utilizzare un adattatore (G1/2 a NPT9/16) incluso.

La vasca richiede alimentazione elettrica?

No, è completamente manuale. Tutti i collegamenti avvengono tramite tubi dell'acqua. Non è richiesta elettricità.

Come pulire la vasca dopo l'uso?

Asciugare la vasca con un panno morbido o una spugna imbevuta di un detergente delicato. Pulire regolarmente lo scarico e il coperchio trasparente per evitare ostruzioni.

Cosa fare se il rubinetto perde?

Verificare che il tappo in gomma di tenuta sia installato correttamente. Se danneggiato, sostituirlo. Assicurarsi inoltre che gli O-ring siano in posizione e non piegati.

Quali accessori sono inclusi con la vasca?

La vasca viene fornita con un soffione doccia, un tubo doccia, un interruttore del rubinetto, un cestino di stoccaggio, un supporto doccia, un pettine, una palla da gioco, guanti in plastica e nylon, un tergipavimento, una spugnetta abrasiva, piedi regolabili, una tavola della scala e vari strumenti di montaggio.

Si può allungare il tubo di alimentazione idrica?

Sì, se avete bisogno di un tubo più lungo, potete acquistarne uno separatamente. Il diametro consigliato è lo stesso del tubo fornito (non specificato esattamente, ma probabilmente 1/2 pollice).

La vasca è adatta per cani di grossa taglia?

Le dimensioni interne consigliate sono 33 x 16 x 18 pollici, adatte per la maggior parte dei cani di taglia media e grande. Verificare che il vostro animale possa stare comodamente in piedi e seduto.

MANUALE UTENTE K2E01003 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarci in caso di aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

AVVERTENZA: Leggere attentamente l'intero manuale prima di utilizzare o effettuare la manutenzione del prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di valore.

• Evitare che i bambini utilizzino la vasca da bagno. Questo prodotto è un giocattolo. Non permettere ai bambini di giocarci.
• Tenere lontano da punte affilate, lame e altri oggetti.
• Dopo l'uso, asciugare il cilindro con un panno per prolungarne la durata.
• Precauzioni di montaggio
• Eseguire il montaggio solo seguendo queste istruzioni. Un montaggio improprio può comportare pericoli.
• Durante il montaggio, indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti.
• Mantenere l'area di assemblaggio pulita e ben illuminata.
• Tenere gli astanti fuori dall'area durante l'assemblea.
• Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe (medicinali).
• Le capacità del prodotto si applicano solo al prodotto correttamente completamente assemblato.
• Per ulteriori informazioni sui componenti elencati nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutti i componenti in un'area di lavoro pulita. Tenere i piccoli pezzi di ricambio fuori dalla portata dei bambini.

CONSERVARE QUESTE ISTRUZIONI

Attenzione! I prodotti sono destinati esclusivamente al bagno degli animali domestici.

PREPARAZIONI PRIMA DELL'INSTALLAZIONE

1. Strumenti consigliati:

Cacciavite a croce, chiave M4, livella a bolla.

1. Attrezzatura di sicurezza necessaria:

Guanti, occhiali protettivi.

Attenzione: prima di installare il prodotto, indossare guanti e occhiali protettivi per evitare possibili danni fisici durante l'installazione.

INSTRUCTIONS

Grazie mille per aver scelto questa vasca per animali domestici. Leggi attentamente le istruzioni prima di utilizzarla. Queste informazioni vi aiuteranno a ottenere i migliori risultati possibili.

Elenco dei componenti:

2 pezzi	1 pz	1 pz	1 pz
1: Cremagliera H	2: Vasca	3: Pannello laterale destro	4: Pannello laterale sinistro
1 pz	1 pz	1 pz	1 pz
5: Porta (Già installato nella vasca)	6: Tubo orizzontale	7: Pannello posteriore	8: Interruttore del rubinetto
1 pz	1 pz	1 pz	2 pezzi (600 mm)
9: Cestino portaoggetti	10: Soffione doccia	11: Tubo flessibile per doccia	12: Tubo di ingresso
13-1
1 pz	4 pezzi (M4*16mm)	4 pezzi (M4)	2 pezzi
13: Colino13-1: Tubo di scarico13-2: Copertura trasparente	14: Vite	15: Dado flangiato esagonale	16: Noce
1 pz	1 pz	6 pezzi	2 pezzi
17: Supporto pe doccia	18: Pettine	19: Piedino regolabile	20: Gioca a palla
			[XXA]
14 pezzi(M6*16mm)	12 pezzi(M6*35mm)	4 pezzi (M8)	6 pezzi
21: Vite	22: Vite	23: Dado flangiato	24: Lavatrice
3 pezzi	2 pezzi	1 pz	1 paio
25: Tavola della scala	26: Noce	27: Nastro sigillante	28: Guanti di plastica
1 pz	2 pezzi	2 pezzi	6 pezzi(M8*50mm)
29: Chiave inglese	30 -1 : Asta del scala sinistra30-2: Asta della scala destra	31: Lavatrice	32: Vite
1 paio	1 pz	1 pz	2 pezzi
33: Guanti in nylon	3 4 : Tergicristallo	35: Paglietta abrasiva	36: Adattatore(da G1/2 a NPT9/16)

Fasi di installazione

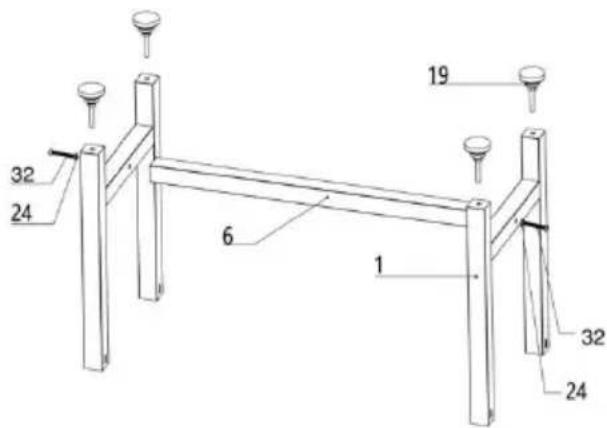

	1 Installare i piedini regolabili rack H e fissare il tubo orizzon rack HAttenzione: assicurarsi che la profondità dei piedini regolabili n sia inferiore a 12 mm e provare far sì che i quattro piedini rego si avvitino alla stessa profondità. Serrare il dado di ricambio dura l'installazione e regolarlo in segu

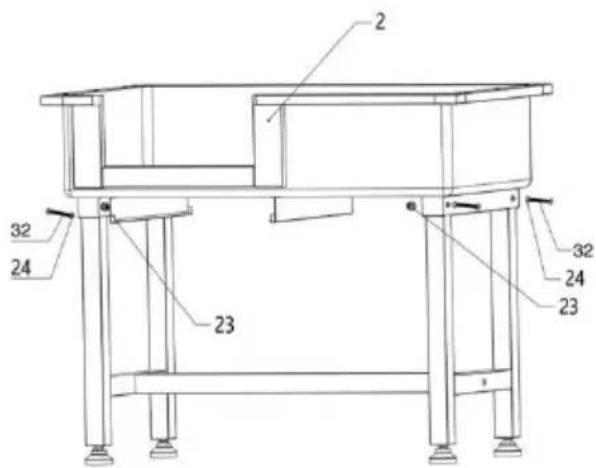

	2. Capovolgere il movimento centrale e utilizzare la vite, la rondella e il dado flangiato per fissare il movimento centrale e vasca.
Porta sinistra	Porta destra

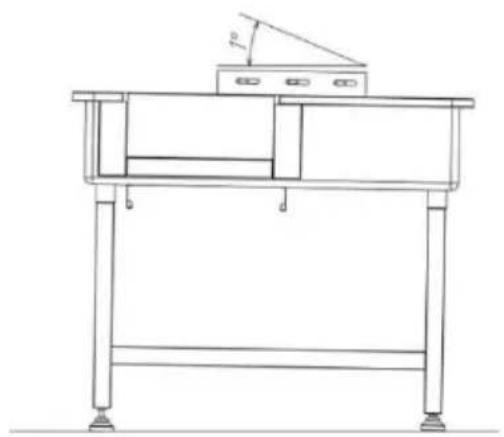

③ Regolare l'altezza dei piedini per assicurarsi che l'altezza dell'uscita dell'acqua sia di 1-2 gradi inferiore rispetto all'altro lato (usare una livella a bolla per verificare).

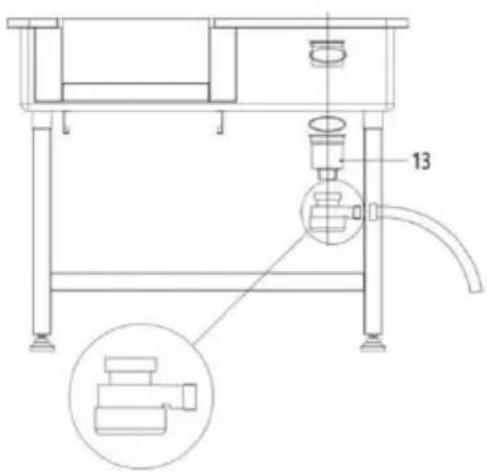

④ Installare il filtro, accertandosi che l'anello di tenuta non subisca dislocazioni o pieghe.

Attenzione: durante l'installazione prestare attenzione al corretto posizionamento dell'anello di tenuta, per evitare perdite d'acqua dovute a un'installazione non corretta della guarnizione. Verificare inoltre che il coperchio trasparente dello scarico sia ben serrato.

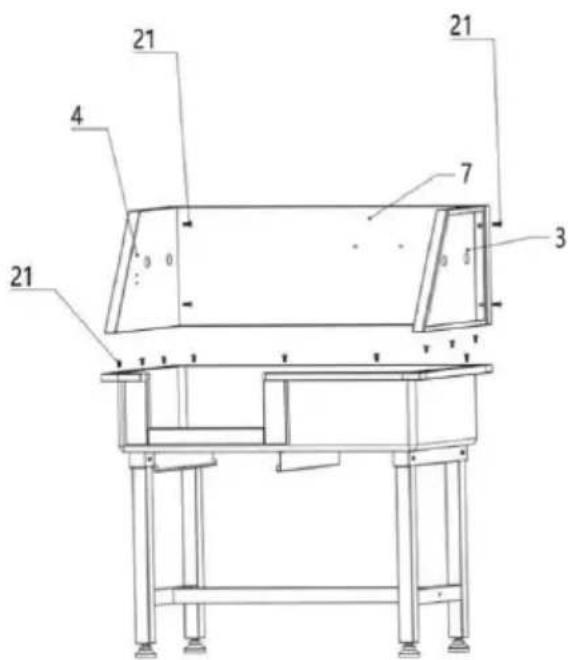

⑤ Utilizzare la vite per fissare la credenza sinistra e destra, quindi utilizzare la vite per fissare il pannello posteriore, infine utilizzare la vite per fissare la credenza e il pannello posteriore.

	6 Installare la porta e la piast filtro dell'acqua
	7 Utilizzare la vite per fissare pedana e l'asta della scala, quir installare i piedini regolabili sulla parte inferiore dell'asta della scaAttenzione: assicurarsi che la profondità dei piedini regolabili n sia inferiore a 12 mm e provar far sì che i due piedini regolabi avvitino alla stessa profondità. Stringere il dado di ricambio durante l'installazione.
	8 Installare le scale nelle guid telaio

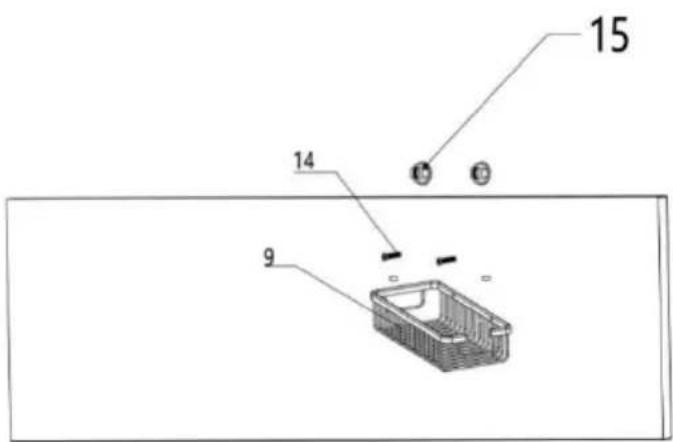

⑨ Utilizzare la vite e il dado esagonale per installare il cestello portaoggetti sul pannello posteriore.

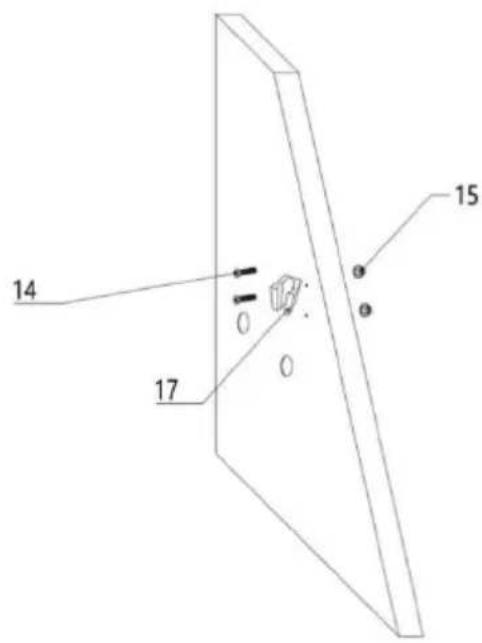

⑩ Utilizzare la vite e il dado esagonale per installare la staffa della doccia sul pannello laterale destro.

29 8 31 C H 10 11 36

⑪ Installare l'interruttore per la doccia calda e fredda e l'ingress dell'acqua. Attenzione: prima di procedere, accertarsi che la fonte d'acqua trovi sul lato sinistro o destro della vasca e selezionare la direzione di installazione dell'interruttore del rubinetto. Fase 1: far passare il connettor dritto interamente in rame attraverso il pannello laterale (estremità da 1/2" rivolta verso l'esterno), avvitare il dado nell'alt estremità del connettore e utilizz la chiave per avvitarlo.

Fase 2: Allineare l'interruttore del rubinetto con il connettore, quindi serrare i due dadi sull'interruttore e verificare che l'anello di tenuta all'interno del dado sia intatto.

Fase 3: Collegare il tubo flessibile all'ingresso dell'acqua e il tubo flessibile della doccia all'uscita del rubinetto. Inoltre, quando si serra il dado, prestare attenzione all'integrità dell'anello di tenuta all'interno del dado.

Fase 4: L'altra estremità del tubo è collegata alla fonte d'acqua. Prestare attenzione al segno dell'acqua calda e fredda sull'interruttore del rubinetto, "H" rappresenta l'acqua calda, e collegare il tubo su un lato alla fonte di acqua calda, mentre l'altro lato è collegato a quella fredda. Prestare inoltre attenzione se l'anello di tenuta all'interno del dado dell'estremità del tubo è intatto.

Attenzione: il tubo di ingresso è lungo solo 600 mm, se si desidera allungarlo, acquistarlo separatamente (calibro: 20 mm).

Attenzione: è facoltativo utilizzare del nastro sigillante durante l'installazione del dado. Può rendere l'installazione più sigillata e contribuire a prevenire perdite d'acqua nel giunto.

Attenzione: determinare se installare l'adattatore in base alle specifiche

effettive del tubo dell'acqua.

Modello#	L(mm)	Hmm)	Altezza 1 (mm)	Altezza 2(mm)	L(mm)	Peso netto (kg)
K 2E01003	870	1060	200	300	488	21.4
K 2E01004	870	1060	200	300	488	21.4

Modello#	Volume (CBM)	Capacità di carico (libbre)	Animale domestico consigliato (In)
K 2E01003	0,21	220	L×P×A: 33×16×18
K 2E01004	0,21	220	L×P×A: 33×16×18

OPERAZIONE

1. Assicurarsi che il collegamento del tubo dell'acqua sia completo e che

l'acqua scorra normalmente. (Collegare i tubi dell'acqua calda e fredda secondo le indicazioni dell'interruttore del rubinetto)

"C": Acqua fredda; "H": Acqua calda

1. Tirare fuori le scale e aprire la porta, lasciare che l'animale entri nella vasca oppure tenerlo tu stesso all'interno della vasca, quindi chiudere la porta.
2. Iniziare a fare il bagno.
3. Dopo il bagno, far uscire l'acqua dalla vasca e togliere l'animale.
4. Pulire la vasca con un panno.

MANUTENZIONE

1. Tra un utilizzo e l'altro, la vasca deve essere pulita con un panno morbido o una spugna utilizzando un detergente delicato.
2. Prestare attenzione a pulire regolarmente i tubi dello scarico per evitare intasamenti.
3. Pulire regolarmente il coperchio trasparente dello scarico. Dopo averlo smontato, come un dado, può essere pulito facilmente. Fare attenzione a non lasciare l'anello di tenuta quando lo si rimonta.

Non posizionare la vasca su una superficie irregolare.

Non far cadere o maltrattare la vasca da bagno.

Non sovraccaricare la bilancia. La danneggerai in modo permanente!

GUASTI COMUNI

In caso di perdite dal rubinetto, verificare che il tappo di gomma impermeabile sia installato. Se danneggiato, è necessario sostituirlo tempestivamente.
