Producttype	Elektrische trollingmotor
Merk	Vevor
Model	LAN255 (ook LAN155)
Maximale stuwkracht	55 lb (ongeveer 25 kg)
Voedingsspanning	12 V DC
Maximaal stroomverbruik	50 A
Aanbevolen batterijtype	12 V deep-cycle maritieme accu, minimaal 60 Ah
Benodigde beveiliging	Zekering of stroomonderbreker 60 A @ 12 V DC
Aanbevolen kabeldoorsnede	8 AWG (tot 15 ft), 6 AWG (tot 20 ft)
Snelheidsbediening	Draaiknop met vooruit/achteruit en stop (OFF)
Richting	Handmatig met instelbare spanningsknop
Minimale onderdompeldiepte	12 inch (30 cm) onder het wateroppervlak
Batterij-indicator	LED-indicatoren (2-3 lampjes geven 10 minuten resterende tijd aan)
Kanteling	Snelontgrendelingshendel voor ondiep water of opslag
Materiaal as	Composiet (periodiek reinigen en smeren aanbevolen)
Propeller	Vervangbaar, moer aandraaien met 25-35 inch-pond
Geluidsniveau	Minder dan 70 dB(A)
Trillingsniveau	Minder dan 2,5 m/s²
Bedrijfstemperatuur	-10 °C tot 50 °C
Luchtvochtigheid tijdens gebruik	5% tot 95%
Maximale hoogte	10.000 ft (3.048 m)
Onderhoud na gebruik	Spoelen met zoet water, siliconenspray, propellercontrolemoer controleren
Garantie	Elektronisch garantiebewijs op www.vevor.com/support

Veelgestelde vragen - LAN255 Vevor

Hoe installeer ik de motor op de spiegel?

Plaats de montagebeugel op de spiegel, open de spanschroeven, positioneer de beugel en draai alleen met de hand vast. Stel de kantelhoek in zodat de as loodrecht op het water staat.

Welk type accu moet ik gebruiken?

Gebruik een 12V deep-cycle maritieme accu van minimaal 60 Ah. Voor de beste resultaten wordt een deep-cycle accu van 100 Ah aanbevolen.

Hoe stel ik de diepte van de motor in?

Draai de spanningsknop en de dieptekraag los, pas de as aan zodat de bovenkant van de motor minimaal 12 inch ondergedompeld is, en draai de kraag weer vast.

Hoe sluit ik de accu aan?

Zorg dat de motor uit staat (schakelaar op OFF). Sluit de rode draad (+) aan op de positieve pool en de zwarte draad (-) op de negatieve pool. Koppel de motor altijd los tijdens het opladen.

Wat moet ik doen als de propeller vervangen moet worden?

Koppel de accu los. Houd de propeller vast en draai de moer los met een 1/2 inch sleutel. Verwijder de oude propeller, installeer de nieuwe en draai de moer aan met 25-35 inch-pond.

Hoe onderhoud ik de motor na elk gebruik?

Spoel de motor af met zoet water, droog af met een doek met waterbasis siliconenspray. Reinig de composiet as en smeer deze periodiek.

Wat betekenen de LED-lampjes op de motorkop?

De lampjes geven de resterende accucapaciteit aan. Wanneer 2 tot 3 lampjes branden, is er nog ongeveer 10 minuten om terug te keren.

De motor verliest snel vermogen, wat moet ik controleren?

Controleer de acculading. Als deze laag is, laad de accu dan volledig op. Zorg dat de aansluitingen schoon en corrosievrij zijn.

Hoe berg ik de motor veilig op?

Kantel de motor volledig uit het water door de kantelhendel in te drukken. Zet de spanningsknop vast en schuif de dieptekraag omhoog om het transport te beveiligen.

Kan ik de motor buiten het water gebruiken?

Nee, laat de motor nooit buiten het water draaien. Dit kan letsel veroorzaken en de motor beschadigen. De propeller moet altijd ondergedompeld zijn.

GEBRUIKSAANWIJZING LAN255 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt

geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat u moet dekken

alle categorieën van gereedschappen die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren

wanneer u een bestelling bij ons plaatst of u daadwerkelijk bespaart

De helft vergeleken met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

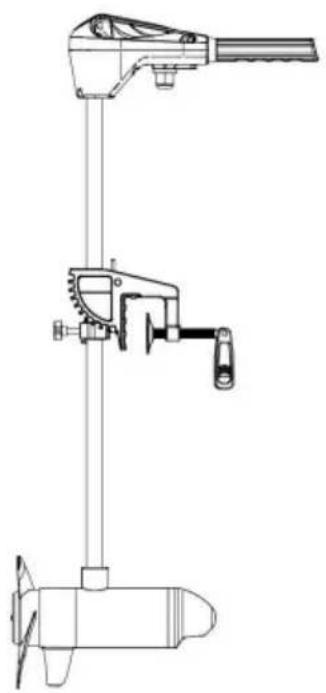

Elektrische sleepmotor

Model: LAN155/LAN255

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie,

lees alle instructies in de handleiding zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing zorgvuldig doorlezen.

Voldoet aan de Europese veiligheidscertificering.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

Verordening (EU) nr. 2012/19/EG.

Het symbool met een doorgestreepte afvalbak geeft aan dat

het product gescheiden afvalinzameling vereist in de Europese Unie.

Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd die verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een

digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels.

Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke

interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en aan te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne.

Vergroot de afstand tussen het product en de ontvanger.

• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten. De ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

VEILIGHEIDSOVERWEGINGEN

Lees de gebruikershandleiding grondig door. Volg alle instructies en neem alle

veiligheids- en waarschuwingsberichten in acht. Het gebruik van deze motor is alleen toegestaan voor personen die deze gebruiksaanwijzing hebben gelezen en begrepen. Minderjarigen mogen deze motor alleen gebruiken onder toezicht van een volwassene.

WAARSCHUWING!

U bent verantwoordelijk voor de veilige en voorzichtige bediening van uw vaartuig. Wij hebben uw VEVOR-product ontworpen als een nauwkeurig en betrouwbaar hulpmiddel dat de werking van de boot verbetert en uw vermogen om vis te vangen verbetert. Dit product ontslaat u niet van de verantwoordelijkheid voor de veilige bediening van uw boot. U moet gevaren voor de navigatie vermijden en altijd een permanente wacht houden, zodat u kunt reageren op situaties zoals ze zich ontwikkelen. U moet altijd voorbereid zijn om de handmatige bediening van uw boot over te nemen. Leer uw VEVOR-product te bedienen in een gebied vrij van gevaren en obstakels.

WAARSCHUWING!

Laat de motor nooit uit het water lopen, want dit kan verwondingen door de

roterende propeller veroorzaken. De motor moet worden losgekoppeld van de stroombron wanneer deze niet in gebruik is of zich buiten het water bevindt. Zorg er bij het aansluiten van de voedingskabels van de motor op de accu voor dat deze niet geknikt of onderhevig zijn aan slijtage en leg ze zo neer dat mensen er niet over kunnen struikelen. Controleer voor gebruik van de motor of de isolatie van de voedingskabels niet beschadigd is.

Het negeren van deze veiligheidsmaatregelen kan leiden tot kortsluiting van de accu('s) en/of motor. Koppel de motor altijd los van de accu('s) voordat u de propeller schoonmaakt of controleert. Dompel de hele motor niet onder, want er kan water in de onderste unit komen via de regelkop en de as. Als de motor wordt gebruikt terwijl er water in de onderste unit aanwezig is, kan er aanzienlijke schade aan de motor ontstaan.

Deze schade valt niet onder de garantie.

WAARSCHUWING!

Zorg ervoor dat u noch andere personen te dicht bij de draaiende propeller komen, noch met lichaamsdelen noch met voorwerpen. De motor is krachtig en kan u of anderen in gevaar brengen of verwonden. Let tijdens het draaien van de motor op zwemmende personen en vrij zwevende voorwerpen. Personen die niet in staat zijn de motor te laten draaien of wiens reacties zijn aangetast door alcohol, drugs, medicijnen of andere stoffen, mogen deze motor niet gebruiken. Deze motor is niet geschikt voor gebruik in sterke stromingen. Het constante geluidsdrukniveau van de motor tijdens gebruik is minder dan 70 dB(A). Het totale trillingsniveau is niet hoger dan 2,5 m/sec².

WAARSCHUWING!

Houd bij het opbergen of uitklappen van de motor uw vingers uit de buurt van alle scharnier- en draaipunten en alle bewegende delen. Verwijder bij onverwachte werking de stroomkabels van de accu.

WAARSCHUWING!

Het wordt aanbevolen om alleen VEVOR-goedgekeurde accessoires te gebruiken met uw VEVOR-motor. Het gebruik van niet-goedgekeurde accessoires, waaronder het monteren of bedienen van uw motor, kan schade, onverwachte motorwerking en letsel veroorzaken. Zorg ervoor dat u het product en de goedgekeurde accessoires, inclusief afstandsbedieningen, veilig en op de aangegeven manier gebruikt om onbedoelde of onverwachte motorwerking te voorkomen. Houd alle

fabrieksmatig geïnstalleerde onderdelen op hun plaats, inclusief motor- en accessoiredeksels, behuizingen en beschermingen

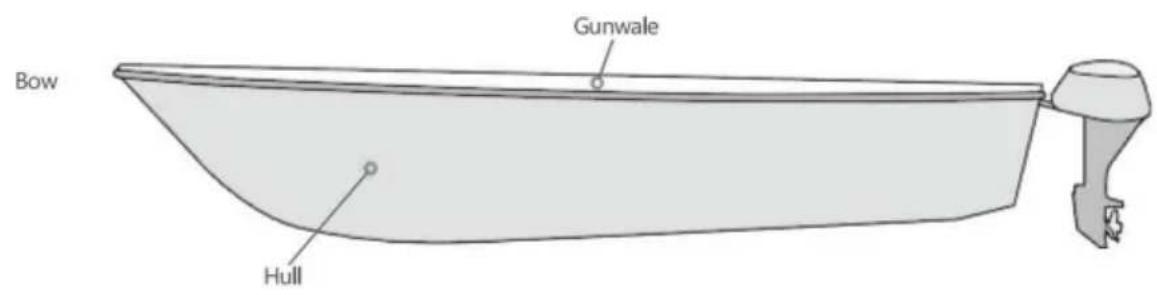

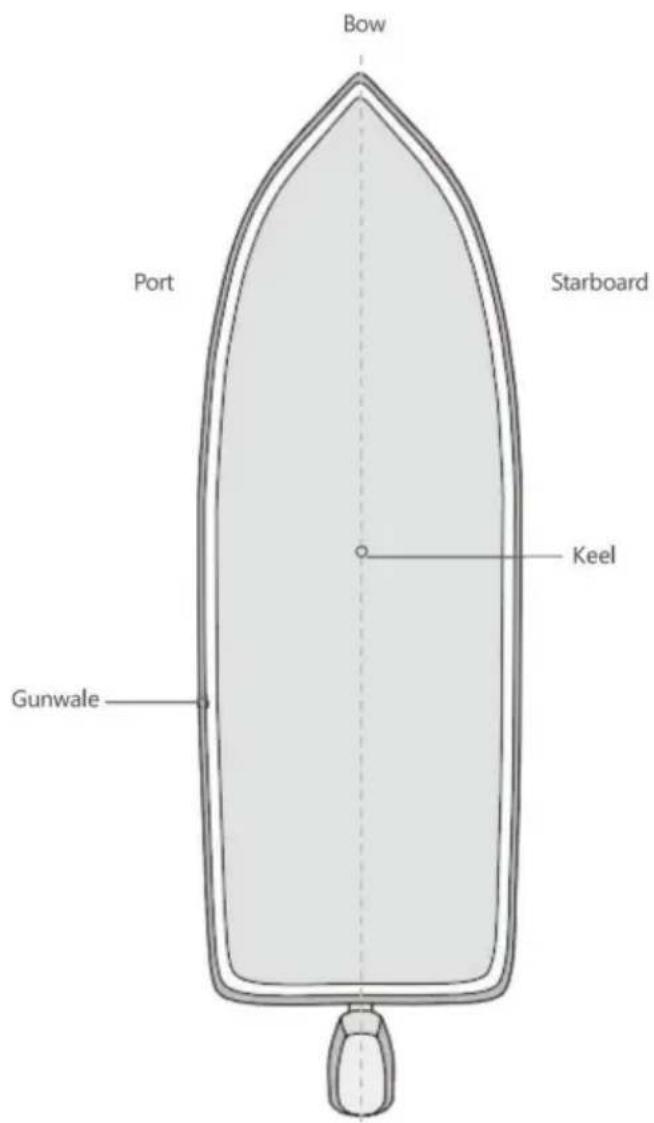

SCHEEPSINFORMATIE

FUNCTIES

OPMERKING: Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Dit diagram is alleen ter referentie en kan afwijken van uw werkelijke motor.

INSTALLATIE

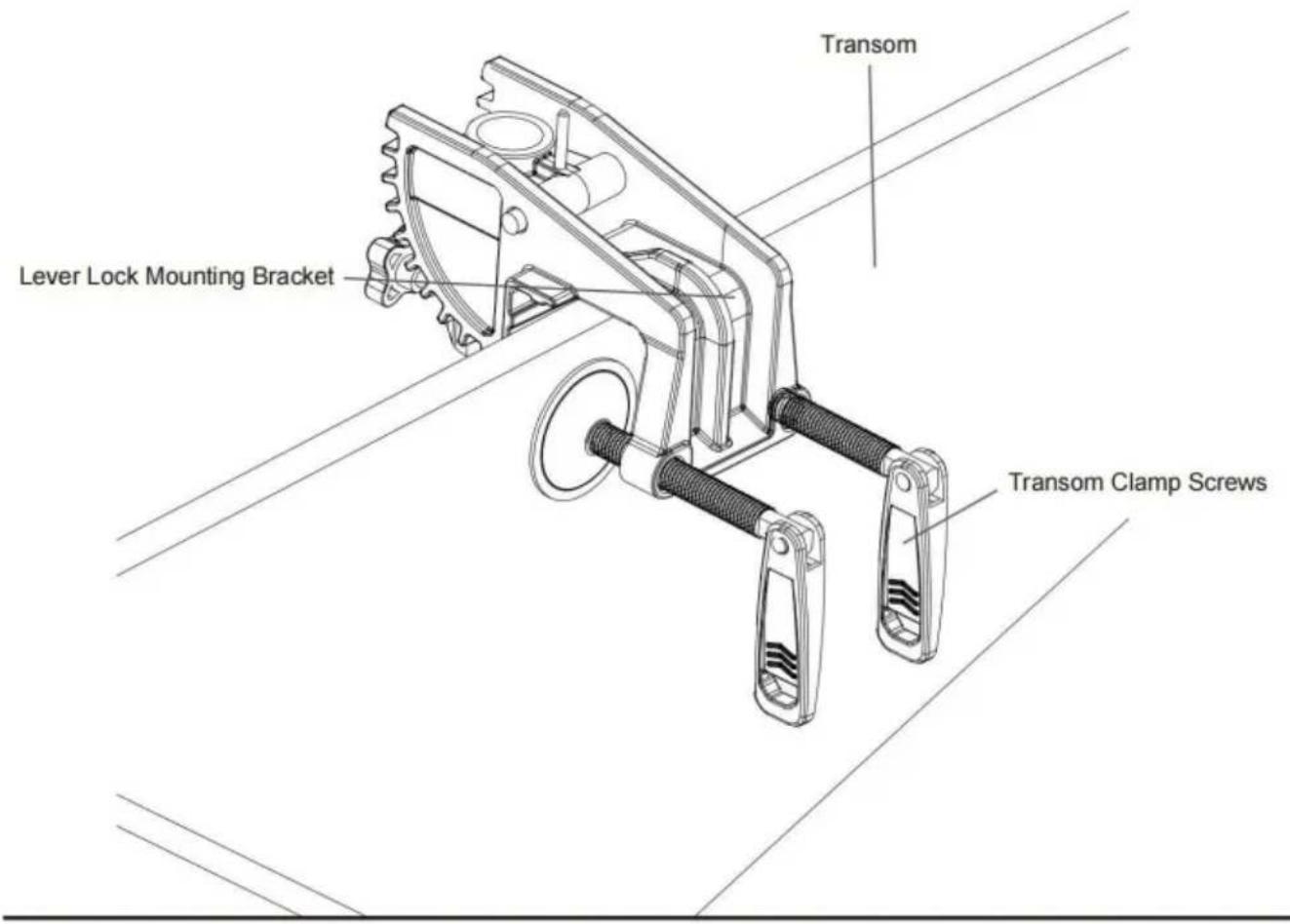

Motorinstallatie

a. Zoek een plek op de spiegel van de boot waar geen obstakels zijn. b. Draai de schroeven van de spiegelklem op de beugel voldoende open zodat deze over de bovenkant van de spiegel van de boot past. c. Plaats de montagebeugel met hendelvergrendeling over de bovenkant van de spiegel van de boot, zodat de beugel rust bovenop de spiegel. d. Controleer of er geen obstakels zijn die de bedieningskast, de hendel of de steun kunnen raken tijdens het gebruik, waardoor de besturing wordt belemmerd of de motor beschadigd raakt. e. Draai de spiegelklemschroeven alleen met de hand vast aan de spiegel.

Gebruik geen gereedschap om de klemschroeven vast te draaien, want dat kan de klem beschadigen.

beugel of uw boot.

VOORZICHTIGHEID

Als u de schroeven van de spiegelklem te strak aandraait, kan de beugel beschadigd raken. Schade aan de beugel zorgt ervoor dat de motor niet stevig kan worden gemonteerd aan de spiegel. Voorkom schade aan de beugel door deze niet te strak aan te draaien. Alleen met de hand vastdraaien.

f. Wij adviseren om de kantelhoek van de motor zo aan te passen dat de motoras loodrecht op het wateroppervlak staat wanneer de motor in gebruik is.

g. Kantel bij transport de motor altijd in de boot, zodat de motor en de propeller-assemblage volledig uit het water zijn en de motor is gepositioneerd dichtbij de Lever Lock Montagebeugel.

WAARSCHUWING

Wanneer de motor wordt vervoerd, op het water of op het land, is het belangrijk om de motor volledig uit het water te plaatsen. De motor moet zich bij de hendelvergrendelingsmontagebeugel worden geplaatst. Zet de stuurschakelaar altijd vast en schuif de verstelbare dieptekraag naar de bovenkant van de stuurschakelaar voor extra veiligheid tijdens het transport. Dit zorgt voor een veilige opslag en houdt de motor op zijn plaats tijdens het transport wanneer deze wordt blootgesteld aan hoge niveaus van schokken en trillingen. Als u de motor niet vastzet, kan dit leiden tot letsel of schade.

INSTALLATIE VAN DE BATTERIJ EN DE BEDRADING

1. BOOTUITRUSTING & PRODUCTINSTALLATIE: Om veiligheids- en nalevingsredenen raden wij u aan

de normen van de American Boat and Yacht Council (ABYC) te volgen bij het uitrusten van uw boot. Het wijzigen van de bedrading van de boot moet

worden uitgevoerd door een gekwalificeerde maritieme technicus. De volgende specificaties zijn

alleen bedoeld als algemene richtlijnen:

VOORZICHTIGHEID

Deze richtlijnen gelden voor algemene tuigage ter ondersteuning van uw Minn Kota-motor.

Het aandrijven van meerdere motoren of extra elektrische apparaten vanuit hetzelfde stroomcircuit kan van invloed zijn op de aanbevolen geleiderdikte en de grootte van de stroomonderbreker. Als u draad gebruikt die langer is dan de draad die bij uw apparaat is geleverd, volg dan de onderstaande tabel met geleiderdikte en de grootte van de stroomonderbreker. Als de lengte van uw draadverlenging meer dan 25 voet is, raden wij u aan contact op te nemen met een gekwalificeerde maritieme technicus.

VOORZICHTIGHEID

Er moet een overstroombeveiliging (stroomonderbreker of zekering) worden gebruikt. De vereisten van de kustwacht schrijven voor dat elke ongeaarde stroomvoerende geleider moet worden beschermd door een handmatig resetbare, tripvrije stroomonderbreker of zekering. Het type (spanning en stroomsterkte) van de zekering of stroomonderbreker moet worden gedimensioneerd op basis van de gebruikte sleepmotor. De onderstaande tabel geeft aanbevolen richtlijnen voor de dimensionering van de stroomonderbreker.

LABEL VOOR DE MAAT VAN GELEIDERMATEN EN STROOMONDERBREKER

Deze tabel met de afmetingen van geleiders en stroomonderbrekers is alleen geldig bij de volgende

aannames: 1. Er bevinden zich niet meer dan 2 geleiders samengebundeld in een mantel of leiding buiten de motorruimtes.

1. Elke geleider is voorzien van isolatie die bestand is tegen een temperatuur van 105° C.
2. Er is maximaal 5% spanningsval toegestaan bij volledig motorvermogen, op basis van de gepubliceerde productvermogensvereisten.

Motor Stuwkracht/Modus	Maximaal Versterker Tekenen	Circuit Breker	Lengte van de draadverlencing
			5 voet	10 voeten	15 voeten	20 voet	25 voet
30 pond	30	50 Ampère @12VDC	10 AWG	10 AWG	8 AWG	6 AWG	4AWG
40 pond, 451b	42		10 AWG	8 AWG	6 AWG	4 AWG	4 AWG
50 pond, 55 pond.	50	60 Amp @12VDC	8 AWG	6 AWG	4 AWG	4AWG	2 AWG
70 pond.	42	50 Amp @24VDC	10 AWG	10 AWG	8 AWG	8 AWG	6 AWG
80 pond.	56	60 Amp @24VDC	8 AWG	8 AWG	8 AWG	6 AWG	6 AWG
101 pond.	46	50 Amp @36VDC	8 AWG	8 AWG	8 AWG	8 AWG	8 AWG
Motor Berg 101	50	60 Amp @36VDC	8 AWG	8 AWG	8 AWG	8 AWG	8 AWG
112 pond	52	60 Amp @36VDC	8 AWG	8 AWG	8 AWG	8 AWG	8 AWG
Motor Berg 160	116	60 Amp @24VDC	6 AWG	6 AWG	4 AWG	2 AWG	2 AWG
E-rijden	40	50 Amp @48VDC	10 AWG	10 AWG	10 AWG	10 AWG	10 AWG

OPMERKING: De draadverlengingslengte verwijst naar de afstand van de accu's tot de elektromotorkabels. Raadpleeg de website voor beschikbare stuwkrachtopties. Maximale ampère-waarden komen alleen af en toe voor tijdens bepaalde omstandigheden en mogen niet worden gebruikt als continue ampère-belastingswaarden. Raadpleeg de United States Code of Federal Regulations: 33 CFR 183 - Boten en bijbehorende apparatuur en ABYC E-11: AC- en DC-elektrische systemen op boten.

DE JUISTE BATTERIJEN SELECTEREN

De motor werkt met elke loodzuur, deep cycle marine 12 volt accu/accu's. Voor de beste resultaten gebruikt u een deep cycle, marine accu met een vermogen van ten minste 60 ampère-uur. Houd de accu volledig opgeladen. Goed onderhoud zorgt ervoor dat u accustroom hebt wanneer u die nodig hebt en verbetert de levensduur van de accu aanzienlijk. Het niet opladen van loodzuuraccu's (binnen 12-24 uur) is de belangrijkste oorzaak van voortijdig falen van accu's. Gebruik een meertrapslader om overladen te voorkomen. Wij bieden een ruime keuze aan laders die passen bij uw laadbehoeften. Als u een krukasaccu gebruikt om een benzine-buitenboordmotor te starten, raden wij u aan om een aparte deep cycle marineaccu/accu's te gebruiken voor uw VEVOR-trollingmotor. Voor meer informatie over accu-selectie en -uitrusting kunt u contact opnemen met de desbetreffende afdelingen.

WAARSCHUWING

Verbind nooit de (+) en (-) polen van dezelfde batterij met elkaar. Zorg ervoor dat er geen metalen voorwerpen op de batterij kunnen vallen en de polen kortsluiten. Dit zou direct leiden tot een kortsluiting en extreem brandgevaar.

LET OP

Raadpleeg de tabel met de afmetingen van de geleider en de stroomonderbreker in het vorige gedeelte om de juiste stroomonderbreker of zekering voor uw motor te vinden.

LET OP: Lees

de volgende informatie door voordat u uw motor op de accu's aansluit, om schade aan uw motor en/of het vervallen van uw garantie te voorkomen.

AANVULLENDE OVERWEGINGEN

1. DC- of dynamoladers gebruiken: Uw

VEVOR-trollingmotor is mogelijk ontworpen met een interne bondingdraad om sonarinterferentie te verminderen. De meeste dynamolaadsystemen houden geen rekening met deze bondingdraad en verbinden de negatieve polen van de trollingmotoraccu's met de negatieve polen van de krukas-/startaccu. Deze externe verbindingen kunnen de aangesloten elektronica en het elektrische systeem van uw trollingmotor beschadigen, waardoor uw garantie vervalt. Bekijk de handleiding van uw lader zorgvuldig of raadpleeg de fabrikant voor gebruik om er zeker van te zijn dat uw lader compatibel is.

1. Extra accessoires aangesloten op trollingmotoraccu's. Er kan aanzienlijke schade ontstaan aan uw VEVOR-motor, de elektronica van uw boot en uw boot als er onjuiste verbindingen worden gemaakt tussen uw trollingmotoraccu's en andere accusystemen. VEVOR raadt aan om een exclusief accusysteem te gebruiken voor uw trollingmotor. Indien mogelijk moeten accessoires worden aangesloten op een apart accusysteem. Radio's en sonarunits mogen niet worden aangesloten op een trollingmotoraccusysteem, waar interferentie van de trollingmotor onvermijdelijk is. Als u extra accessoires aansluit op een trollingmotoraccusysteem of verbindingen maakt tussen de trollingmotoraccu's en andere accusystemen op de boot, neem dan de onderstaande informatie zorgvuldig in acht.

3. DE BATTERIJEN AANSLUITEN

De negatieve (-) aansluiting moet worden aangesloten op de negatieve aansluiting van dezelfde accu als de negatieve kabel van de trollingmotor. In de onderstaande diagrammen is deze accu gemarkeerd als "Low Side" Battery. Aansluiten op een andere trollingmotoraccu zal positieve spanning invoeren in de "aarde" van dat accessoire, wat overmatige corrosie kan veroorzaken. Schade veroorzaakt door onjuiste verbindingen tussen accusystemen valt niet onder de garantie.

4. Automatische starthulpsystemen en keuzeschakelaars

Automatische starthulpsystemen en keuzeschakelaars verbinden de negatieven van de aangesloten accu's met elkaar. Het aansluiten van deze systemen op de "High Side"-accu of "Middle"-accu in de onderstaande diagrammen zal aanzienlijke schade aan uw elektromotor en elektronica veroorzaken. De enige elektromotoraccu die veilig op een van deze systemen kan worden aangesloten, is de "Low Side"-accu.

5. 12/24 Volt systemen 1.

Zorg ervoor dat de motor is uitgeschakeld (snelheidskeuzeschakelaar op "UIT" of "0").

1. Sluit de positieve (+) rode kabel aan op de positieve (+) accupool.
2. Sluit de negatieve (-) zwarte kabel aan op de negatieve (-) accupool.

WAARSCHUWING

Om veiligheidsredenen mag u de motor pas inschakelen als de propeller in het water ligt. Als u een leadwire-stekker installeert, let dan op de juiste polariteit en volg de instructies in uw

handleiding van de booteigenaar.

WAARSCHUWING

• Om veiligheidsredenen moet u de motor loskoppelen van de accu(s) wanneer de motor niet in gebruik is of terwijl de accu/accu's worden opgeladen. - Onjuiste bedrading van 12/24 volt systemen kan een explosie van de accu veroorzaken. - Zorg dat de aansluitingen van de looddraad en de vleugelmoer stevig en stevig op de accupolen zitten. - Plaats de accu in een geventileerd compartiment.

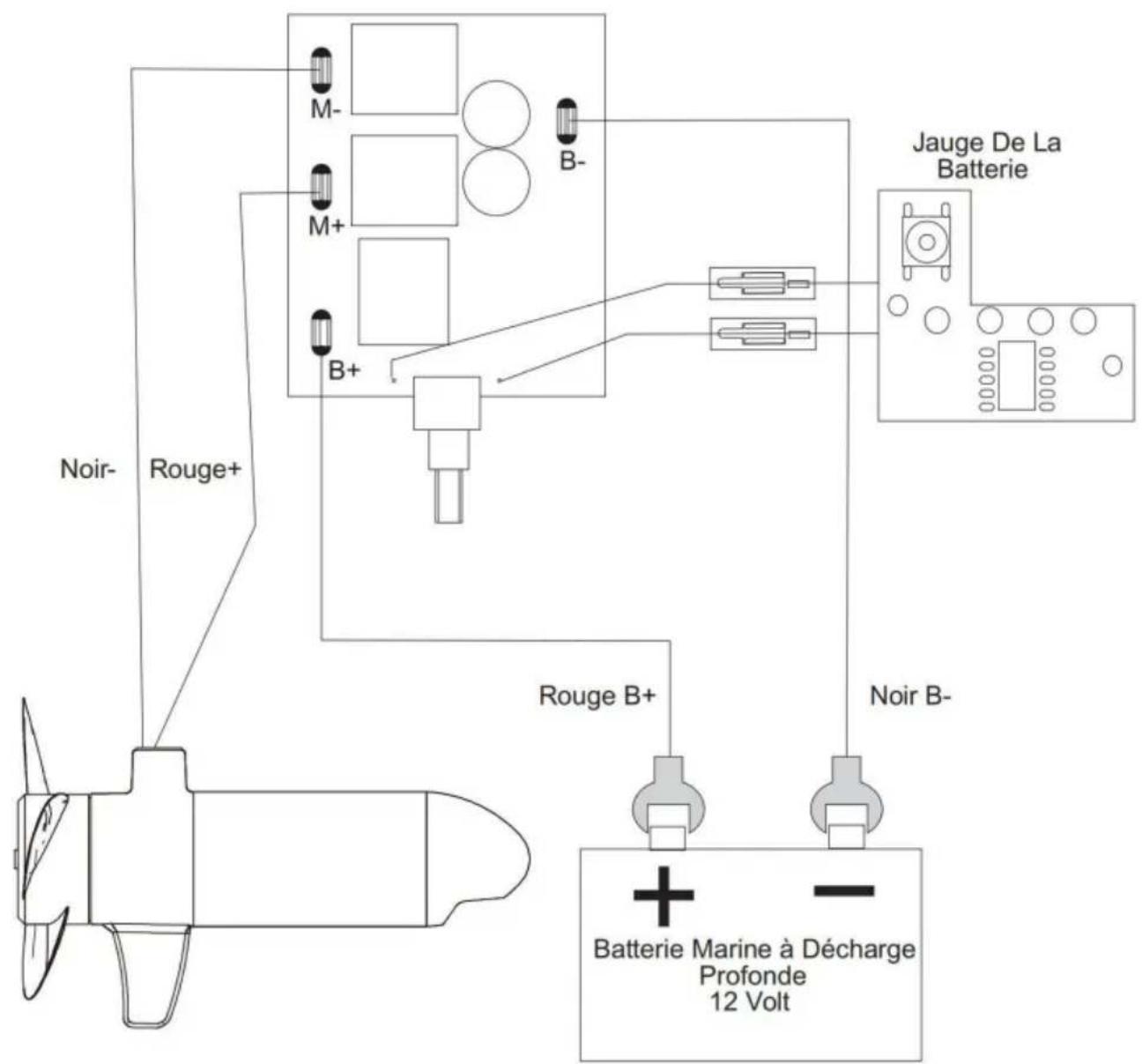

MOTORBEDRADINGSSCHEMA

LAN155 MOTORBEDRADINGSCHEMA

LAN255 MOTORBEDRADINGSCHEMA

GEBRUIK EN AFSTELLEN VAN DE MOTOR

WAARSCHUWING

Houd bij het opbergen of inzetten van de motor uw vingers uit de buurt van alle scharnier- en draaipunten en alle bewegende onderdelen. Hanteer de juiste ergonomie bij het opbergen en inzetten van de motor om letsel te voorkomen.

WAARSCHUWING

Het verplaatsen van de motor creëert verschillende knelpunten. De motorkop creëert een knelpunt als de stuurspanningsknop wordt losgedraaid en de motorkop naar de bovenkant van de verstelbare dieptekraag schuift. Pak de as vast en voorkom dat deze helemaal naar beneden schuift om het knelpunt te voorkomen. Let bij het verstellen van de montagebeugel door de snelontgrendelingshendel in te schakelen op knelpunten op de hendel.

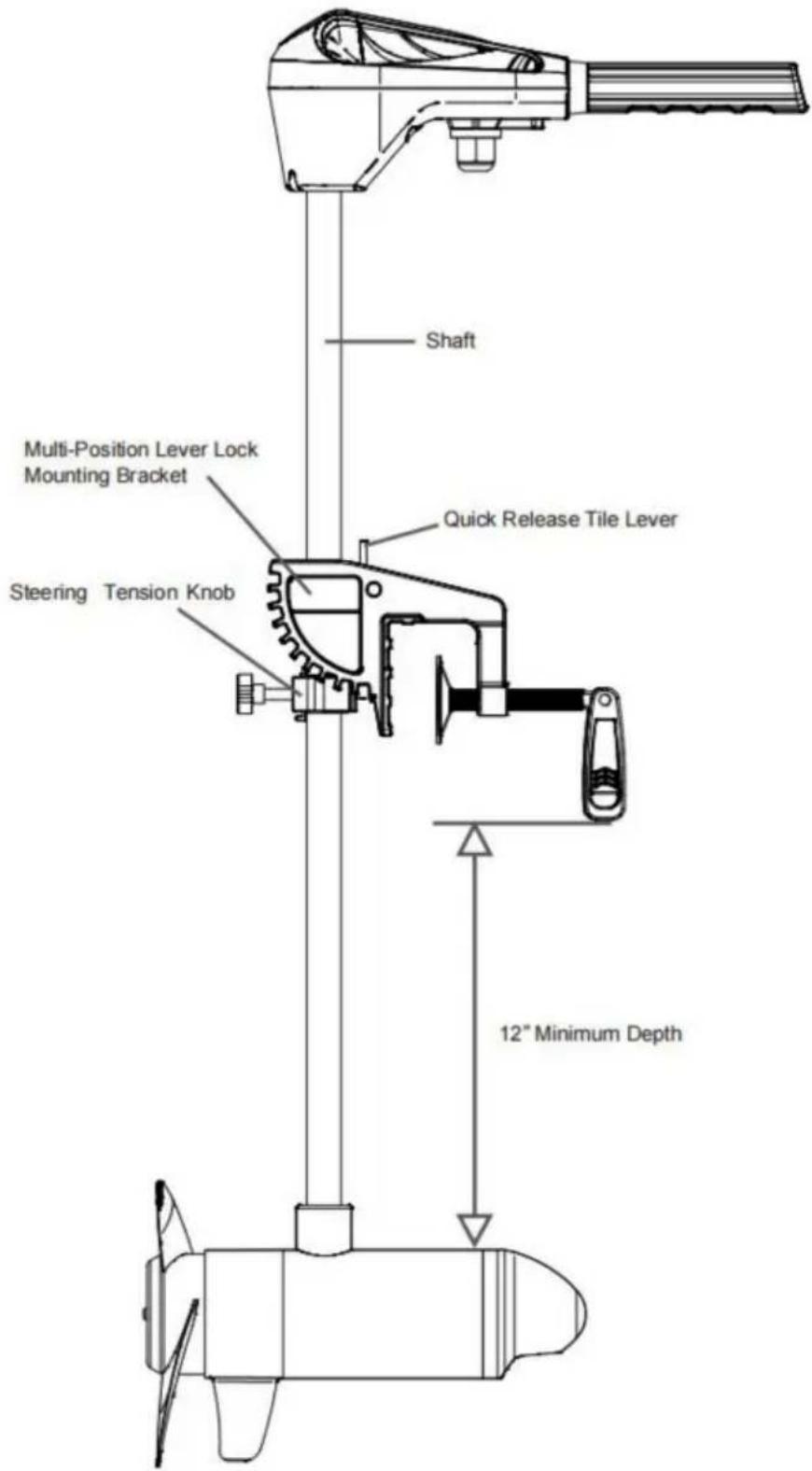

2. De diepte van de motor aanpassen

Zorg er bij het instellen van de diepte voor dat de bovenkant van de motor minimaal 30 cm onder water is.

Vermijd het karnen of schudden van oppervlaktewater. De propeller moet volledig ondergedompeld zijn.

a. Pak de samengestelde as stevig vast en houd deze stil. b. Draai de

stuurspanningsknop en de verstelbare dieptekraag los totdat de

motor omhoog of omlaag tot de gewenste diepte. d. Draai de

verstelbare dieptekraag vast om de motor op zijn plaats te houden.

LET OP: Zorg ervoor dat de bovenkant van de motor minimaal 30 cm onder het wateroppervlak is ondergedompeld

om te voorkomen dat het oppervlaktewater gaat woelen of in beroering raakt.

WAARSCHUWING: De motorkop creëert een knelpunt als de stuurspanningsknop los is en de motorkop langs de bovenkant van de verstelbare dieptekraag schuift. Pak de as vast en voorkom dat deze helemaal naar beneden schuift om het knelpunt te voorkomen. Pak de motor vast op afstand van het gebied dat in contact kan komen met een ander gebied van de motor om letsel te voorkomen.

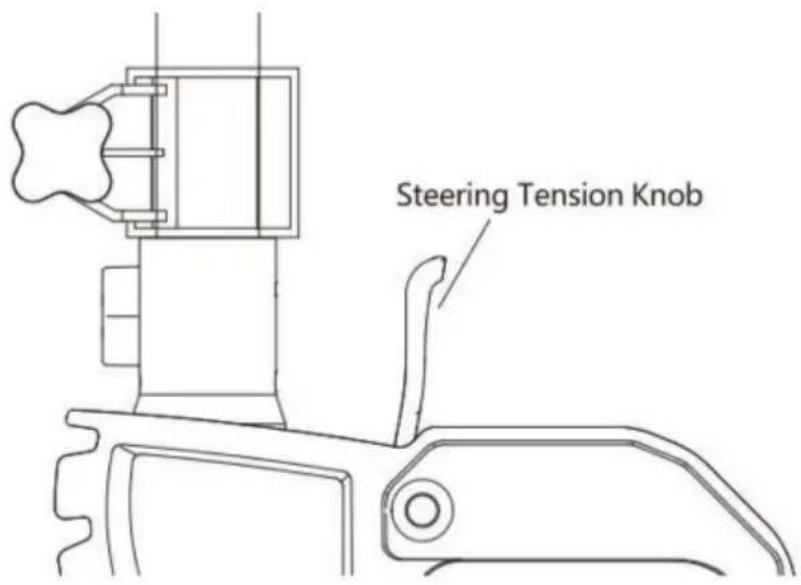

3. De besturing afstellen: Stel de knop

voor de stuurspanning zo af dat er voldoende spanning is zodat de motor vrij kan draaien, maar toch in elke gewenste positie kan blijven staan zonder dat u hem vasthoudt. U kunt de knop ook zo vastdraaien dat de motor in een vooraf ingestelde positie staat, zodat u uw handen vrij hebt om te vissen.

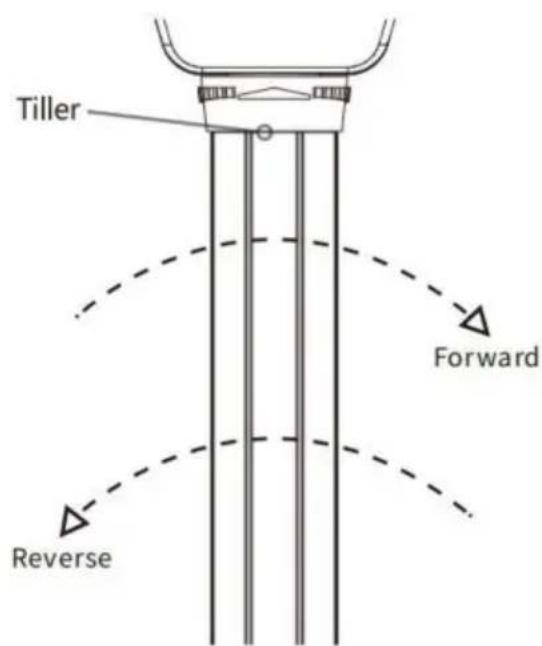

4. Snelheid en richting regelen met de helmstok: Deze motoren zijn uitgerust

met een hendel die variabele voorwaartse en achterwaartse snelheden biedt. De snelheidsregeling kan in beide richtingen worden bediend, vooruit of achteruit. Draai de helmstokhendel tegen de klok in vanaf (UIT) om de achteruitsnelheid te verhogen en met de klok mee vanaf (UIT) om de vooruitsnelheid te verhogen. De stuwkracht neemt af naarmate u (UIT) nadert vanuit beide richtingen.

WAARSCHUWING

Wanneer de motor niet in gebruik is, zet de Tiller-hendel altijd op "UIT". Als de hendel is ingesteld of per ongeluk ingeschakeld of gestoten en niet in de stand "UIT" staat, kan de propeller onverwachts aangaan. De propeller kan ook onverwachts aangaan als de bediening of de 5-standenschakelaar faalt. Voorkom letsel door een draaiende propeller en weet altijd hoe u snel de kracht kunt uitschakelen of de helmstok kunt corrigeren om de propeller uit te schakelen.

WAARSCHUWING

De Riptide Transom is niet bedoeld als primaire voortstuwingsmotor. Zwaar gebruik van de motor kan verhoogde motortemperaturen veroorzaken, die nog worden verhoogd door een extreem warme werkomgeving. Wees voorzichtig bij het hanteren van de bedieningselementen om brandwonden of verwondingen door overmatige hitte te voorkomen. In het geval dat de motor of de snelheidsregeling kapot zou gaan, wees er dan altijd op voorbereid om de boot handmatig te besturen.

WAARSCHUWING

Wees alert op onverwachte bootbewegingen bij het bedienen van de Riptide Transom.

De boot kan scherpe bochten en schokken krijgen als de besturing abrupt wordt gewijzigd of als brede veranderingen in snelheid worden gemaakt tijdens het bedienen. Behoud evenwicht en observeer veilig gebruik van de motor.

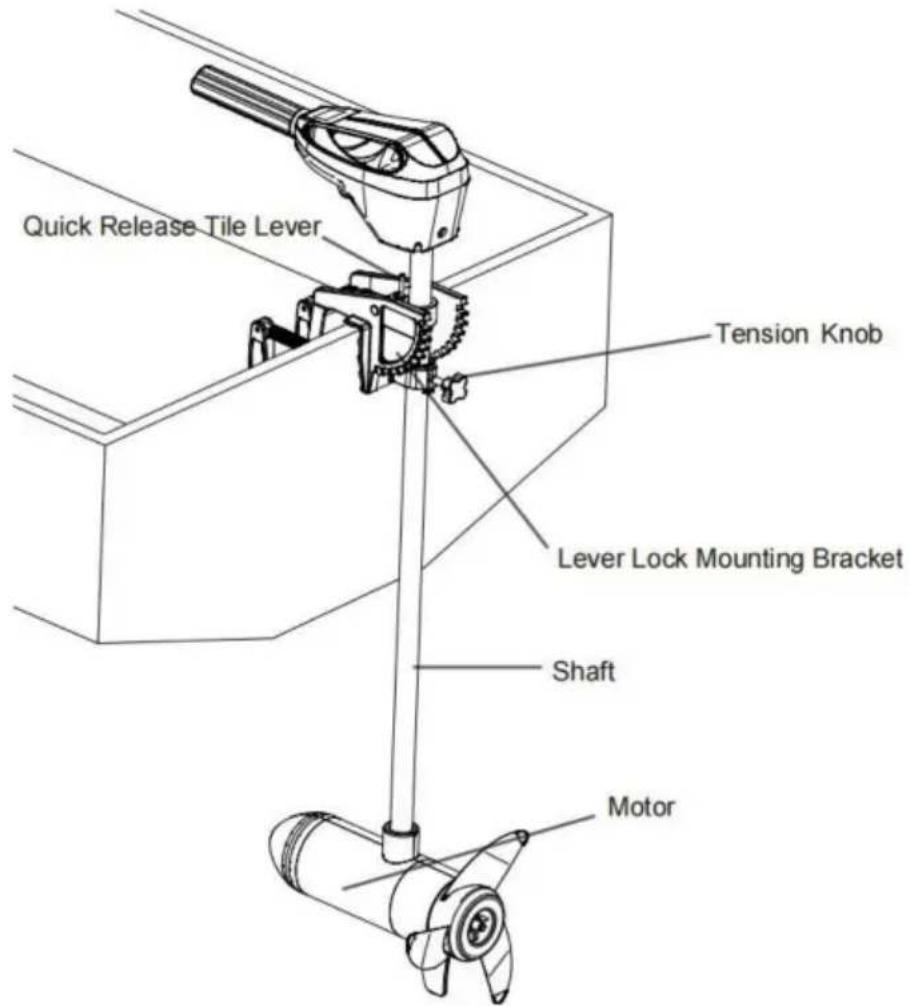

5. De beugel afstellen

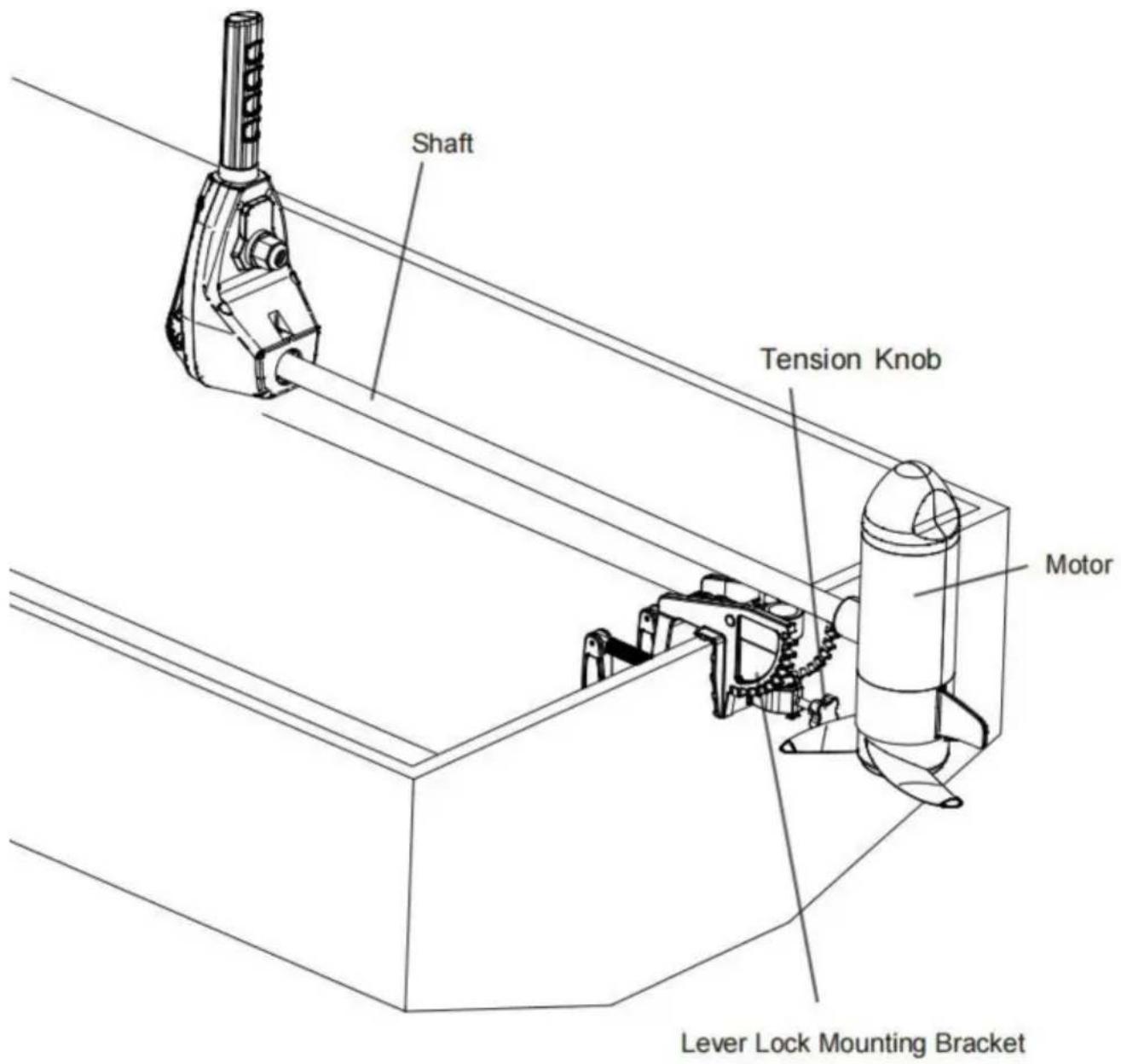

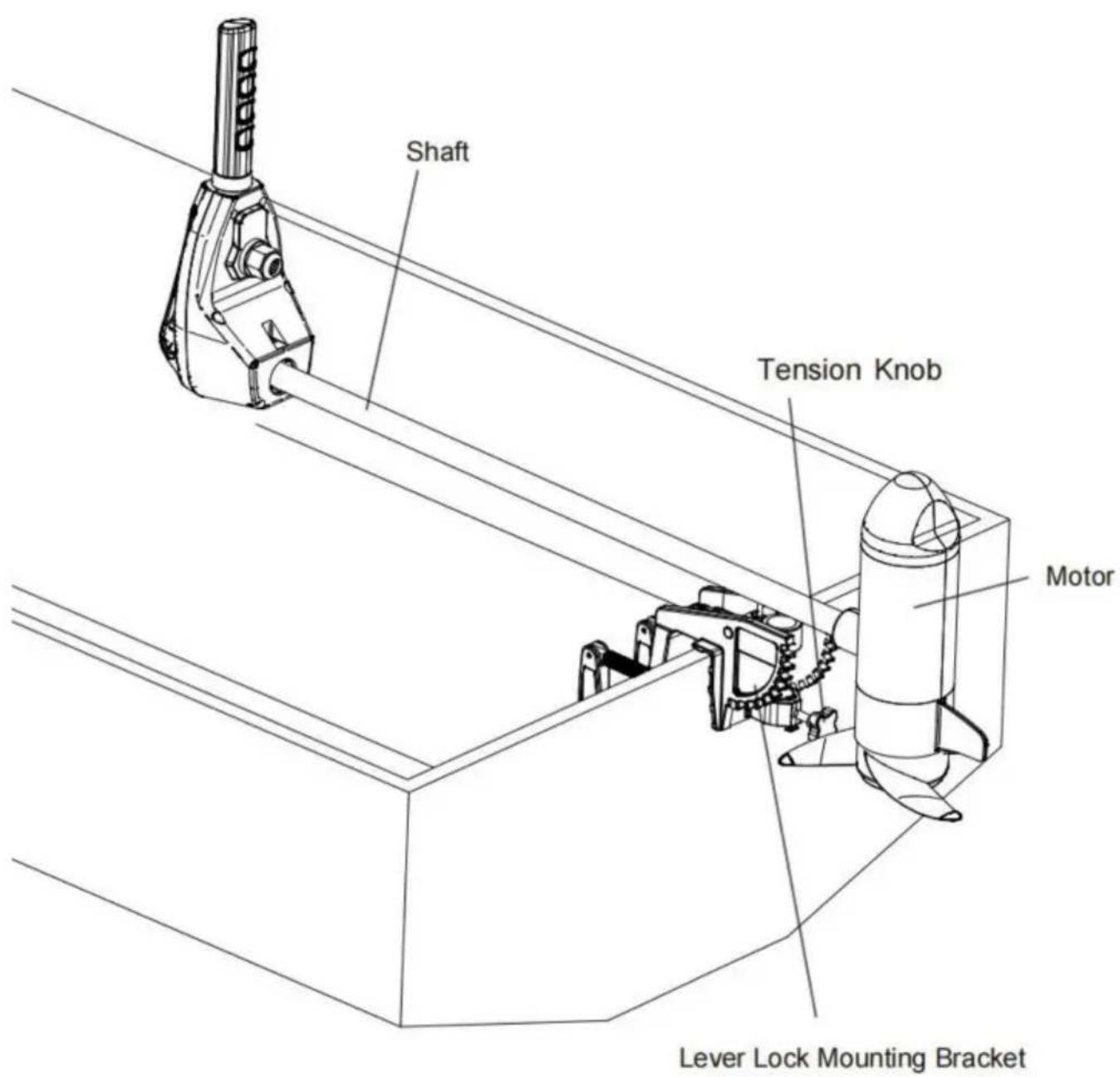

U kunt uw motor in een verticale positie vergrendelen, hem kantelen voor ondiep water of hem helemaal uit het water kantelen.

a. Pak de bedieningskop of de samengestelde as stevig vast. b. Druk de

Quick Release Tilt Lever waar de as toe en houd deze vast om de

Gebruik een vergrendeling of T-balk om de positie van de montagebeugel aan te passen.

c. Kantel de montagebeugel met hendelvergrendeling in een van de standen.

d. Laat de snelontgrendelings-kantelhendel los.

WAARSCHUWING

Bij het verstellen van de hendelvergrendelingsmontagebeugel door het inschakelen van de snelontgrendeling Kantelhendel, let op knelpunten op de montagebeugel van de hendelvergrendeling en tussen de as en montagebeugel. Pak de motor vast uit de buurt van het gebied dat in contact kan komen met een ander deel van de motor om letsel te voorkomen.

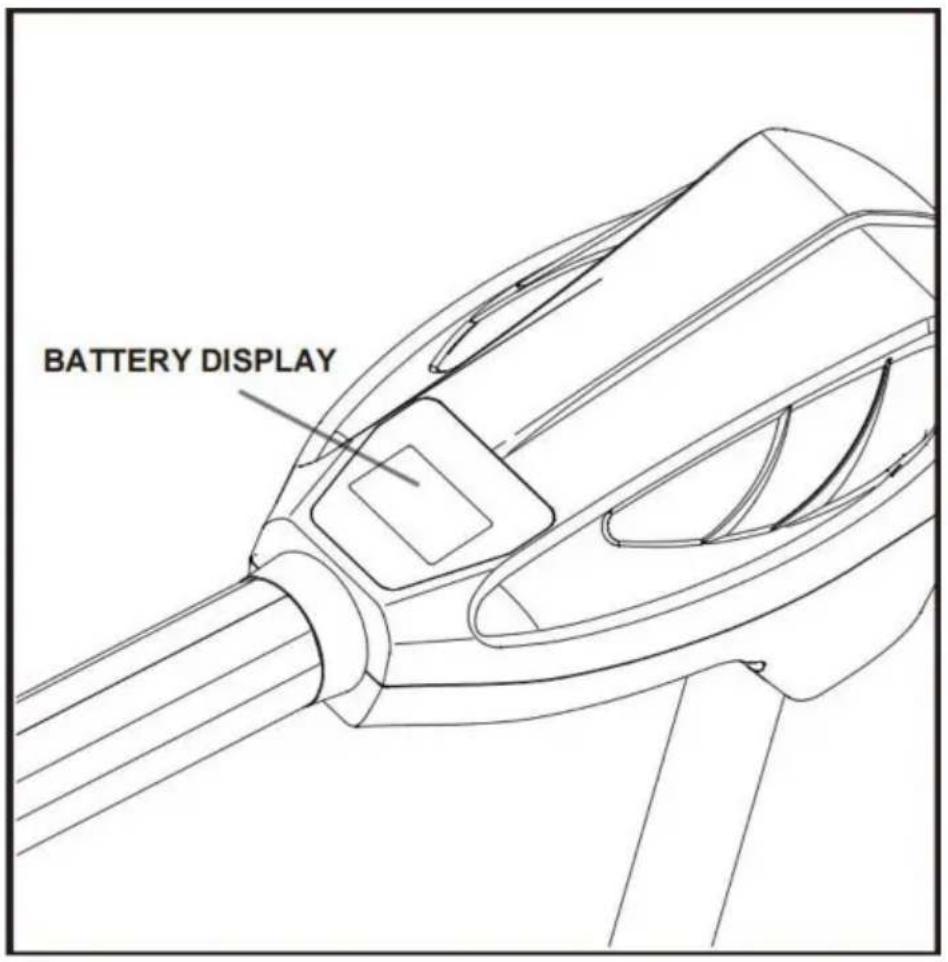

6. LED-LAMPJES GEVEN DE CAPACITEIT VAN DE BATTERIJ

AAN Het LED-lampje geeft nauwkeurig de resterende lading in de batterij weer. Bij 2-3 lampjes

geven een waarschuwing voor een diepe lading, en dan hebt u ongeveer 10 minuten om terug te komen (zie accu 24V 60AH).

SERVICE & ONDERHOUD

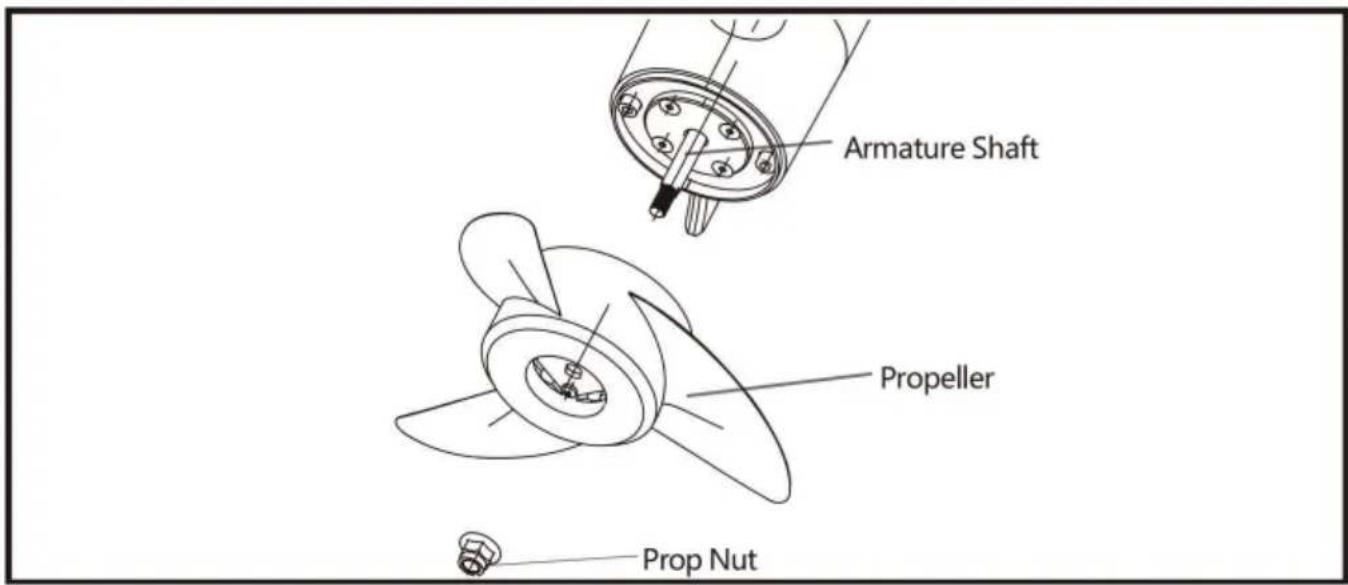

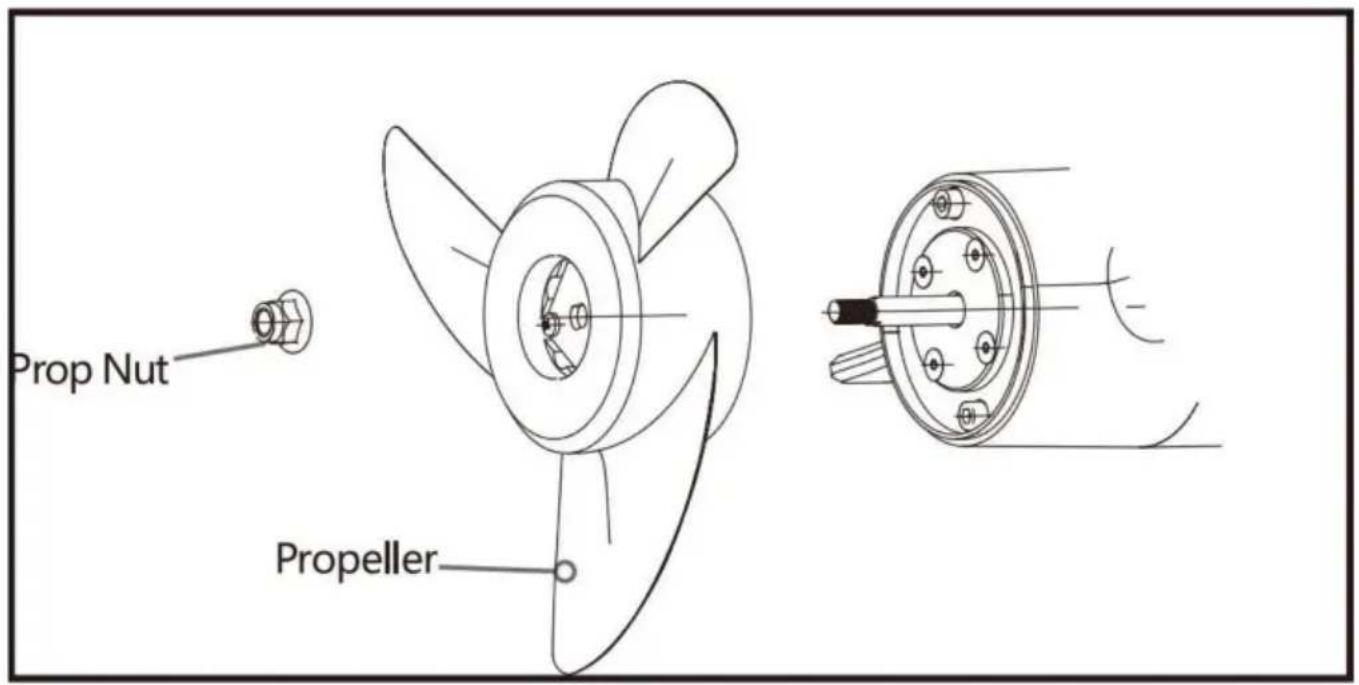

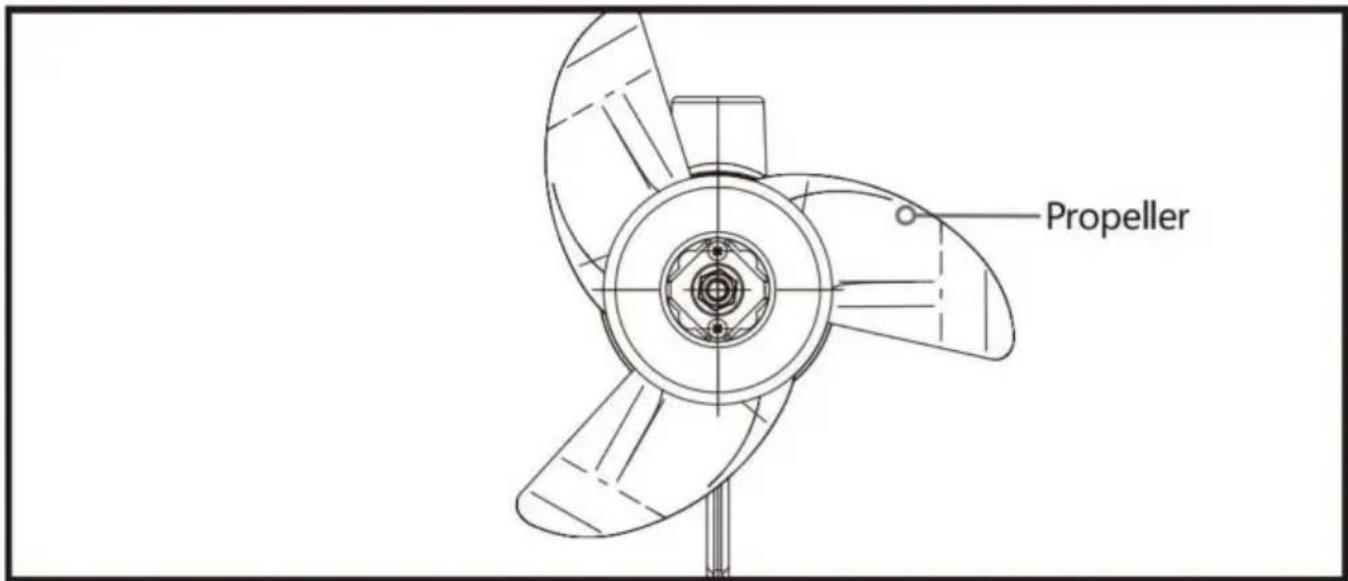

1. PROPELLERVERVANGING

1.1 BENODIGDE HULPMIDDELEN EN MIDDELEN

1/2" steeksleutel

• Platte schroevendraaier

1.2 INSTALLATIE

Stap 1.

a. Koppel de motor los van alle stroombronnen voordat u de propeller vervangt. b. Houd de propeller vast en draai de propellermoer los met een tang of een sleutel. c. Verwijder de propmoer en de propring.

VOORZICHTIGHEID

Koppel de motor los van de accu voordat u met propellerwerkzaamheden begint of onderhoud.

Stap

2d. Draai de oude steun horizontaal en trek hem er recht af.

LET OP: Als de

propeller niet gemakkelijk los kan glijden, zorg er dan voor dat u de ankeras niet buigt tijdens het verwijderen van de propeller door de propeller gelijkmatig van de ankeras te trekken.

Stap 3

de propmoer 1/4 slag verder vast dan vast met 25-35 inch-lbs.

VOORZICHTIGHEID

Draai de bouten niet te vast, want hierdoor kan de propeller beschadigd raken.

ALGEMEEN ONDERHOUD

Na elk gebruik moet de gehele motor worden afgespoeld met zoet water en vervolgens worden afgeveegd met een doek die is bevochtigd met een op water gebaseerde siliconenspray. Niet spuiten in de ventilatieopeningen in de kop van de motor.

De samengestelde as vereist periodieke reiniging en smering voor een goede werking, intrekking en inzet. Een coating van een op water gebaseerde siliconenspray zal de werking verbeteren.

De propeller moet na het gebruik worden geïnspecteerd en ontdaan van onkruid en vislijn. Vislijn en onkruid kunnen in de prop komen, de afdichtingen beschadigen en water in de motor laten komen.

Controleer of de propmoer goed vastzit telkens wanneer de motor wordt

gebruikt. Om onbedoelde schade tijdens transport of opslag te voorkomen, koppelt u de batterij wanneer de motor uit het water is. Voor langdurige opslag, licht insmeren alle metalen onderdelen met een siliconenspray op waterbasis.

Voor een maximale levensduur van de batterij, laadt u de batterij(en) zo snel mogelijk na gebruik.

Voor maximale motorprestaties moet u de accu voor gebruik volledig opladen. Houd de accupolen schoon met fijn schuurpapier of schuurlinnen (overstroomde loodverbindingen).

De propeller is ontworpen om een optimale werking te bieden met zeer hoge efficiëntie. Om deze topprestaties te behouden, moet de voorrand van de bladen

glad worden gehouden. Als ze ruw of gekerfd zijn door gebruik, herstel ze dan door te schuren met fijn schuurpapier.

PROBLEEMOPLOSSING

1. Motor draait niet of heeft geen vermogen:

Controleer de batterijaansluitingen op de juiste polariteit. Zorg

ervoor dat de aansluitingen schoon en corrosievrij zijn. Gebruik fijn schuurpapier of schuurdoek om de aansluitingen schoon te maken.

• Controleer het waterniveau van de batterij. Voeg indien nodig water toe.

2. Motor verliest vermogen na een korte looptijd: - Controleer de

batterijlading. Als deze laag is, herstel dan de volledige lading.

3. Motor is moeilijk te besturen:

• Draai de stuurspanningsknop op de beugel los. - Smeer de composietas.

4. U ervaart trillingen van de prop tijdens normaal gebruik: Verwijder en draai de

prop 180° . Zie de verwijderingsinstructies in het gedeelte 'Propeller vervangen'.

LET OP: Voor alle andere storingen, bezoek een erkend servicecentrum. U kunt

LET OP: Voor alle andere storingen, bezoek een erkend servicecentrum. U kunt

Zoek een geautoriseerd servicecentrum in uw omgeving door een geautoriseerde service te bezoeken.

COMPLIANCE-VERKLARINGEN

MILIEUCONFORMITEITSVERKLARING

Het is de bedoeling van VEVOR om een verantwoordelijke onderneming te zijn die opereert in naleving van de bekende en toepasselijke milieuvoorschriften en een goede naaste te zijn in de gemeenschappen waar wij onze producten maken of verkopen.

Het is de bedoeling van VEVOR om een verantwoordelijke onderneming te zijn die opereert in naleving van de bekende en toepasselijke milieuvoorschriften en een goede buur is in de gemeenschappen waar wij onze producten maken of verkopen.

Dit product voldoet aan de toepasselijke technische specificaties van Industry Canada.

Dit product voldoet aan de toepasselijke technische specificaties van Industry Canada.

Het apparaat is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen

interferentie, en (2) dit apparaat moet interferentie accepteren, inclusief

storingen die een ongewenste werking van het apparaat kunnen veroorzaken.

Wijzigingen of aanpassingen die niet uitdrukkelijk door Johnson Outdoors Marine zijn goedgekeurd

Electronics, Inc. kan de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig verklaren.

MILIEUBEOORDELING

Omgevingstemperatuurbereik: -10°C tot 50°C

Omgevingsvochtigheidsbereik: 5% tot 95%

Maximale operationele hoogte: 10.000 voet

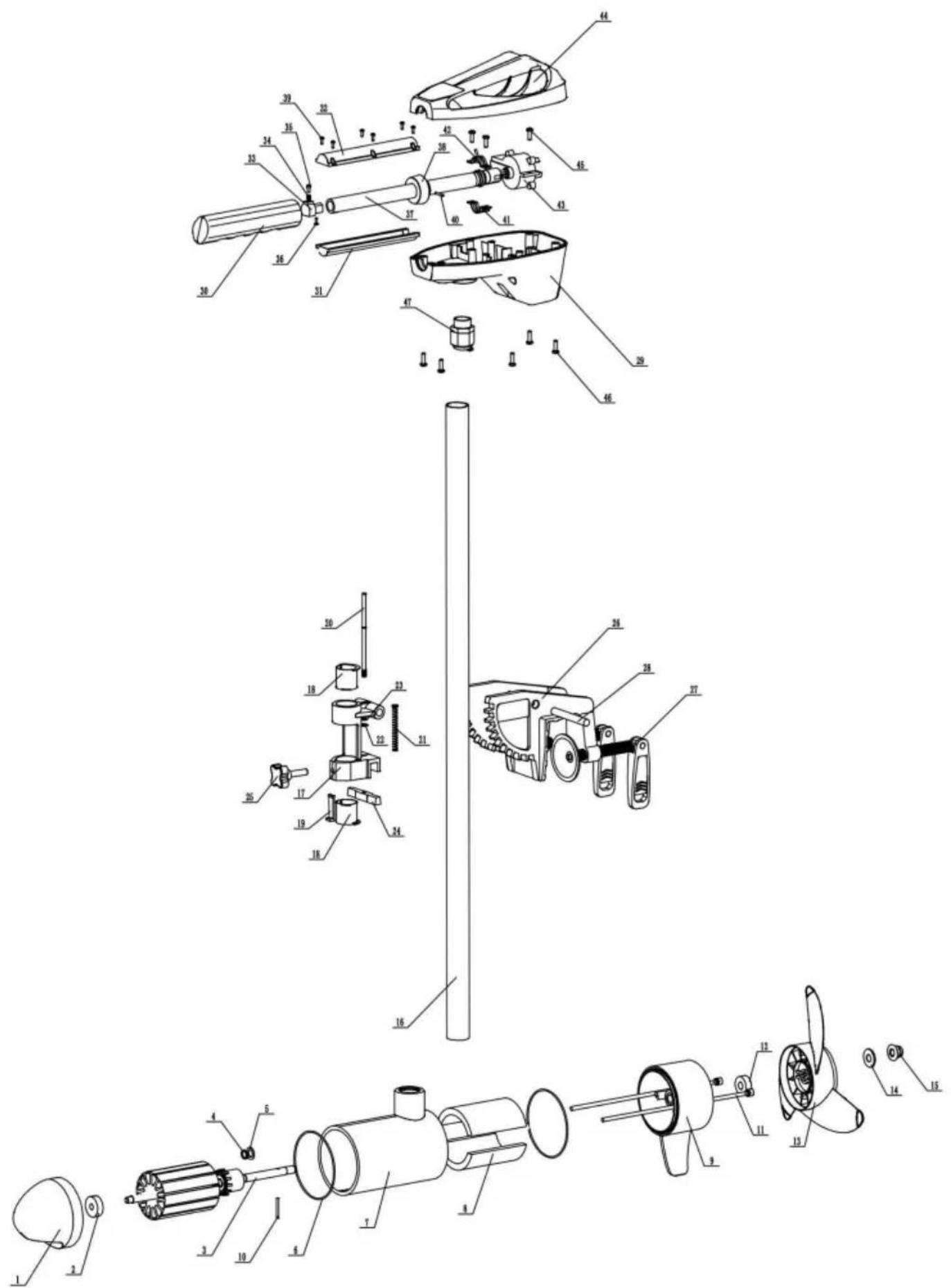

ONDERDELENDIAGRAM & ONDERDELENLIJST

Deze pagina bevat VEVOR® WEEE-nalevingsdemonstratie-instructies. Voor

meer informatie over waar u uw afgedankte apparatuur kunt inleveren

Voor informatie over recycling en terugwinning en/of de vereisten van uw lidstaat van de Europese

Unie kunt u contact opnemen met uw dealer of distributeur waar u uw product hebt gekocht.

Benodigde gereedschappen zijn onder meer: platte schroevendraaier, kruiskopschroevendraaier,

doppenset, tang, draadknipper.

item	beschrijving	specificatie	hoeveelheid
1	Motor voorklep		1
2	Diepe haakkogellagers	638-2RS (8*28*9)	1
3	Motoras		1
4	E-clip	D9	1
5	Igus pakking	10*1	1
6	O-ring afdichtingen	90,2* 1,9	2
7	Motorbehuizing		1
8	Magneten	Npool Spole	1 setje
9	Motor achterklep		1
10	Cilindrische pennen	D3*20	1
11	Binnenzenskant cilinderkopschroeven	M6*215	2
12	Skelet Dubbele Lip Oliekeerring	10*25*7	1
13	Propeller		1
14	Anti-corrosie zinkblok		1
15	Metalen zeskantflensmoeren	M8	1
16	Tussenliggende steunbuis		1
17	Bevestigingspunten voor ophanging met kliksysteme		1
18	Cilindrische pennen	D10*75	1
19	Montage M6-bevestiging		1
20	Spelden		1
21	Drukkeren	304	1
22	Vlakke ringen	D5*D10*1	1
23	E-clip	D3.5	1
24	Scam		1
25	M8-aandraaihendel	M8	1
26	Schakelaars		1
27	Gesegmenteerde voetmontage, knokkel		2
28	Ophangclip		1
29	Bovenste roer onderste behuizing		1
30	Handvat Rubberen Mouw		1
31	Handvat telescopische huls onderste behuizing		1
32	Handvat Retractor Bovenste Behuizing		1
33	Veerbasis		1
34	Drukveer	D5*D0.5*10	1
35	Handvat intrekbare pennen		1
36	Zelftappende schroeven met kruiskop	2.6*12	1
37	Hendel		1
38	Handvatbevestigingshuls		1
39	Kruiskopschroef met tappen	2,9*4,5	6
40	Cilindrische pennen	D2.5*25	1
41	Onderste clip		1
42	Bovenste clip		1
43	Schakeleenheid		1
44	Bovenste roer bovenste behuizing		1
45	Kuisverzonken zelftappende schroeven	3,9*9,5	1
46	Kuisverzonken zelftappende schroeven	4.2*16	6
47	13.5PG waterdichte connector		1

Fabrikant: Shanghaiuxinmuyeyouxiangonsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Geïmporteerd in Australië: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.
