GEBRUIKSAANWIJZING EWB7614 Vevor

Drie wielen - Elektrische aandrijving Staal Tuinkar

USER MANUAL

Model: EWB7614

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

ROBUUSTE GEREEDSCHAPPEN, HALVE PRIJS

Drie wielen-Elektrisch Power Steel Tuinkar

Model:EWB7614

Heeft u vragen over het product? Heeft u technische ondersteuning nodig?

Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit zijn de originele instructies. Lees de volledige handleiding zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Veiligheidsmaatregelen

WAARSCHUWING:

Lees deze instructies voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. De basisvoorzorgsmaatregelen moeten altijd worden gevolgd, waaronder de volgende:

1. De driewielige elektrische stalen tuinkar mag niet worden gebruikt of opgeslagen in gevaarlijke gebieden. Het is niet toegestaan om het apparaat te gebruiken op gevaarlijke locaties.
2. De driewielige elektrische stalen tuinkar moet worden gecontroleerd om er zeker van te zijn dat deze in goede staat verkeert en veilig werkt voordat u hem gebruikt. Anders mag het apparaat niet worden gebruikt.
3. Gebruik alleen zoals bedoeld. De driewielige elektrische stalen tuinkar is niet geschikt voor het laden van corrosieve materialen.

4. De bestuurder moet de driewielige elektrische stalen tuinkar op de juiste manier gebruiken. Houd rekening met de plaatselijke omstandigheden en let op derden, met name kinderen.

5. Deze driewielige elektrische stalen tuinkar is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of door deze personen worden geïnstrueerd over het gebruik van het apparaat. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de driewielige elektrische stalen tuinkar spelen.

6. Gebruik de driewielige elektrische stalen tuinkar volgens het gewicht dat in de handleiding is aangegeven. Laad niet meer dan het aangegeven gewicht, omdat dit de tuinkar zal beschadigen.

BEWAAR DEZE INSTRUCTIES

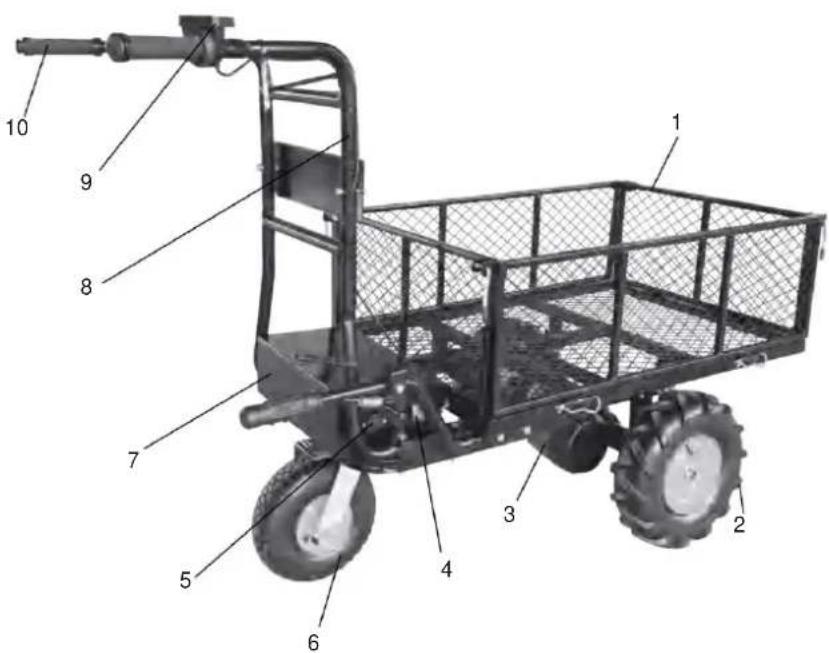

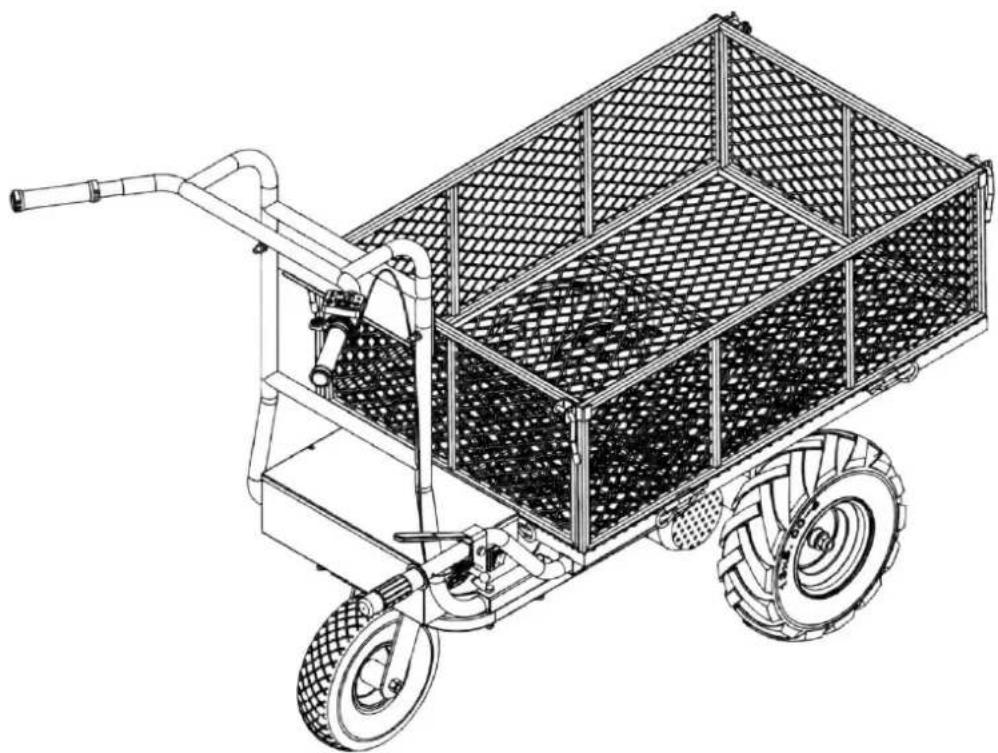

P. N	Descriptions
1	Gaasbak
2	13x5.00-6 Luchtrubber wiel
3	Differentieelmotor
4	I/O-schakelaar
5	Stekker voor batterijlaadkabel
6	10 inch zwenkwiel met rem
7	Batterijbox systeem
8	Kader
9	Acceleratorpaneel
10	Handvatgreep

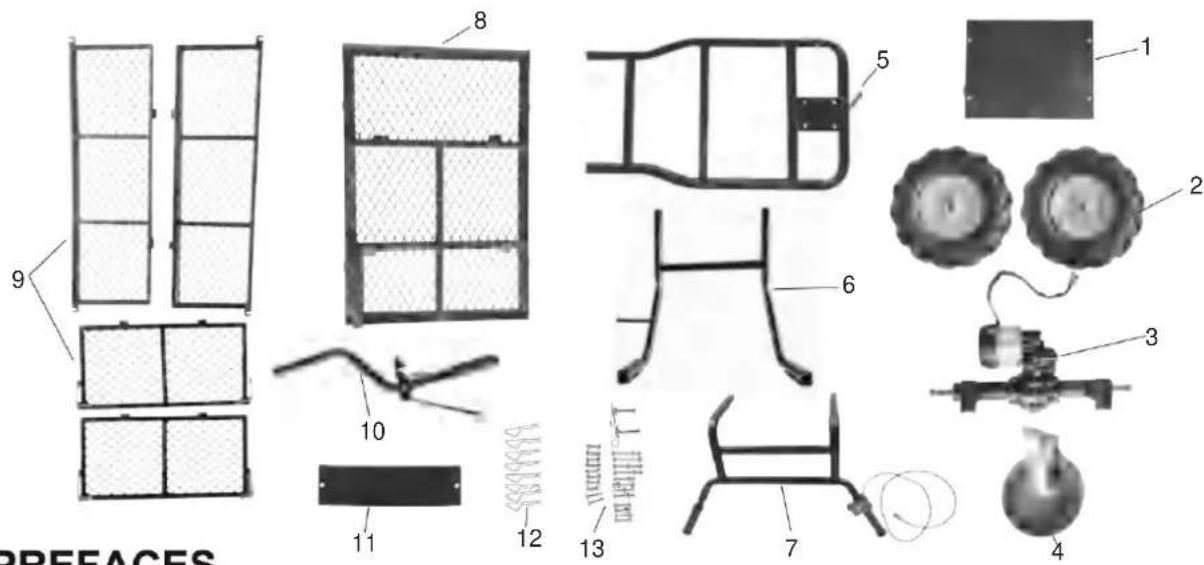

P. N	Descriptions	Q'ty
1	Batterijbox systeem	1
2	13x5.00-6 Luchtrubber wiel	2
3	Differentieelmotor	1
4	10 inch zwenkwiel met rem	1
5	Basisframe	1
6	Verbindingsframe	1
7	Geleidingsframe	1

P. N	Descriptions	Q'ty
8	Metalen gaasbasis	1
9	Metalen gaas zijkanten	4
10	Kantelhendel	1
11	Achterplaat	1
12	Golfspeld	8
13	Schroevenset	1

8 9 10 11 12 5 6 L. filterion 13 7 4 1 2 3 4 BREEFACES

4. PREFACES

Dear Customer!

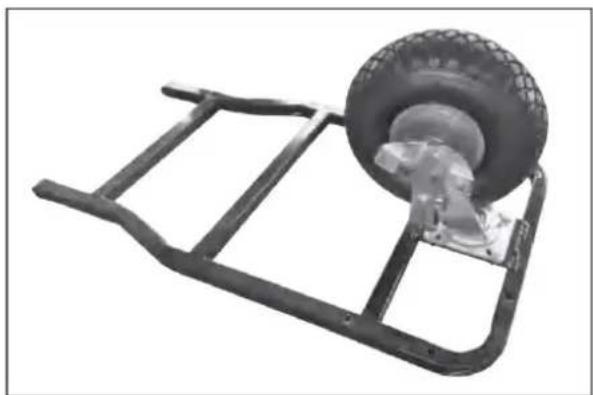

1. Bevestig het zwenkwiel met rem aan het basisframe met behulp van 4 schroeven (M8x25, flensmoeren).

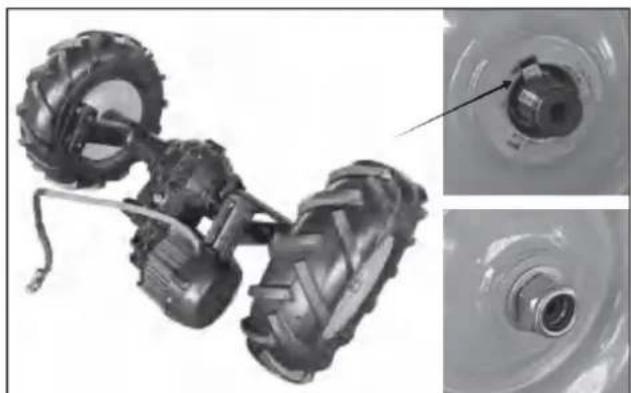

1. Monteer 2 stuks pneumatische rubberen wielen aan beide zijden van de differentieelmotor door deze 2 keer vast te draaien (sleutel-ring-borgmoer). Let op: De klep moet naar buiten worden gemonteerd. Plaats eerst de sleutel in de sleutelsleuf.

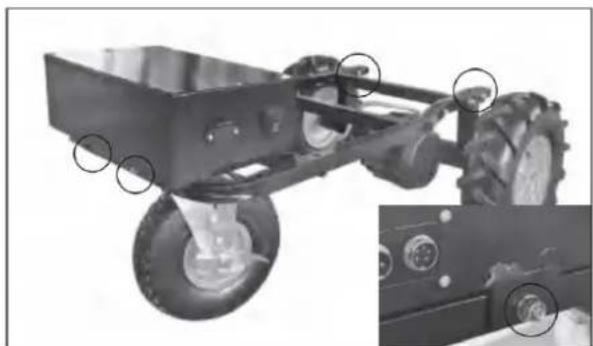

1. Verbind stap 1 en 2 met het batterijdoossysteem door 7 keer de schroeven Bevestig het achterframe aan het gehele basislichaam met behulp van M8x45, moeren en ringen te gebruiken. 4 schroeven (M8x70, moeren en ringen).

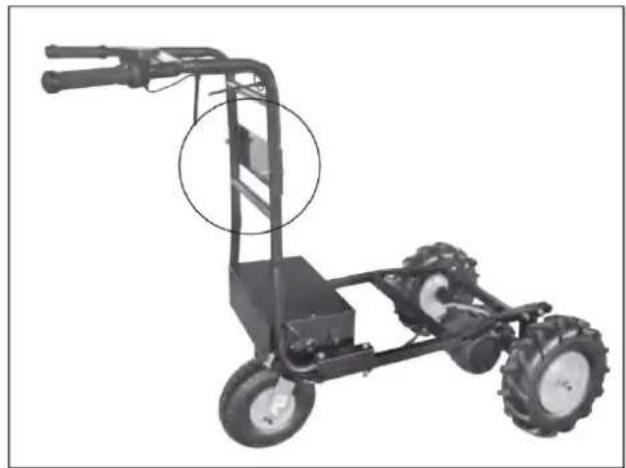

1. Bevestig het geleidingsframe en de achterplaat aan het achterframe met behulp van 2 schroeven M8x45, moeren en ringen.

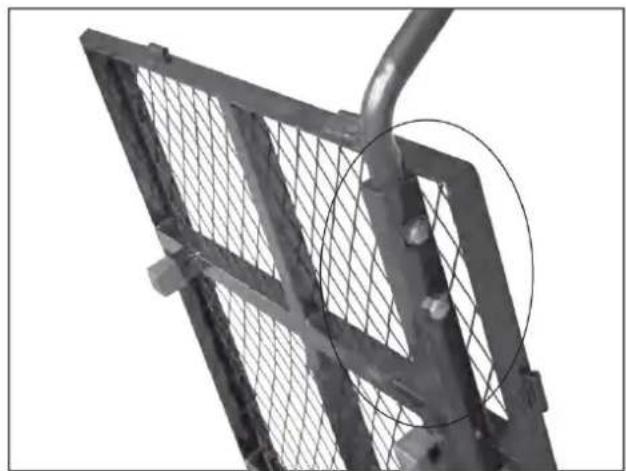

1. Sluit de kantelhendel aan met 2 schroeven (M8x45, moeren en ringen).

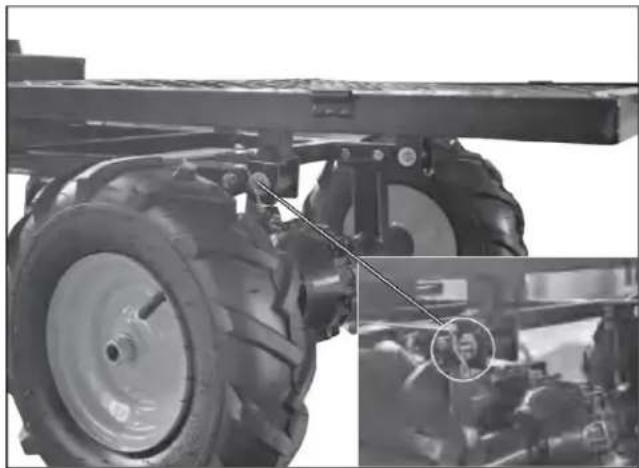

2. Bevestig de metalen gaasbodem 2 keer aan de kar (ring en M10x60 cilinderpen met gat, ring en golfpen).

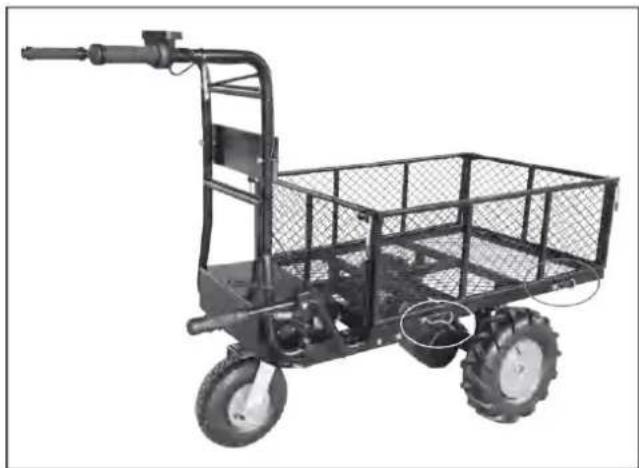

1. Monteer de zijkanten van het metalen gaas met behulp van 8-voudige golfpennen.

1. Doe alle pluggen vast en draai de knoppen vast. Gebruik kabelbinders om de lijn op zijn plaats te houden, zodat de lijn niet doorhangt en schudt.

1. Draai schakelaar (a) naar I

L1 L2 D R L3 ON/OFF P ECO L4 L5 XSL-10 L6 1

Charger

1. All three led light up battery capacity 100%-51%.
2. Red and orange light up battery capacity 50%-10%.

3. Only red light up please charge the battery.

4. Druk op de AAN/UIT-knop, lampje L3 brandt, de kruiwagen start

5. Druk op de D-knop, lampje L1 brandt, druk vervolgens op gashendel 1, de kruiwagen rijdt vooruit; druk op de R-knop, lampje L2 brandt, druk vervolgens op gashendel 1, de kruiwagen rijdt achteruit; 4. Druk op de P/ECO-knop,
   lampje L4 brandt, de elektrische rem kan helpen bij het stoppen op een helling, de kruiwagen rijdt niet, zelfs niet als u op de gashendel drukt; druk nogmaals op deze knop, lampje L5 brandt, wanneer u bergafwaarts rijdt met een zware lading en de kruiwagen niet onder controle hebt, dan is deze bergafwaartse assistentiefunctie echt handig, die de kruiwagen onder controle houdt en op een veilige snelheid laat rijden.
   5.L6- Resterende batterij-indicator

8. MAINTENANCE

ATTENTION

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken. Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
  aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden

afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten naar een inzamelpunt worden gebracht voor recycling van elektrische apparaten.
