Tipo di prodotto	Carrello da giardino elettrico a 3 ruote in acciaio
Marca	Vevor
Modello	EWB7614
Motorizzazione	Motore differenziale 500W
Alimentazione	Batteria 36V (sistema di custodia batteria)
Ruote motrici	2 ruote pneumatiche in gomma 13x5.00-6
Ruota pivotante	Ruota pivotante con freno da 10 pollici
Pannello di controllo	Acceleratore a leva, selettore avanti/indietro (D/R), pulsante ON/OFF, modalità ECO e freno elettrico (P/ECO)
Funzioni	Avanti, retromarcia, freno elettrico, assistenza in discesa
Indicatore batteria	Spie LED (verde, arancione, rosso) per livello di carica
Ricarica	Presa per cavo di ricarica sulla custodia batteria
Materiale	Telaio in acciaio, vassoi in rete metallica
Assemblaggio	Richiede montaggio ruote, rete, maniglia (kit viti fornito)
Sicurezza	Freno elettrico, non utilizzare in zone pericolose, non sovraccaricare
Utilizzo	Giardinaggio, trasporto di materiali (non corrosivi)

Domande frequenti - EWB7614 Vevor

Come avviare il carrello da giardino?

Per avviare, assicurarsi che la batteria sia carica, posizionare l'interruttore ON/OFF su I, quindi premere il pulsante D per la marcia avanti. Successivamente, premere delicatamente la leva dell'acceleratore per avanzare.

Come ricaricare la batteria?

Collegare il cavo di ricarica fornito nella presa di ricarica situata sulla custodia della batteria. Collegare l'altra estremità a una presa di corrente. Il tempo di ricarica non è specificato nel manuale, ma si consiglia di caricare dopo ogni utilizzo.

Come utilizzare la retromarcia?

Premere il pulsante R (Retromarcia) sul pannello di controllo, quindi azionare la leva dell'acceleratore. Il carrello arretrerà.

A cosa serve il pulsante P/ECO?

Il pulsante P/ECO consente di attivare il freno elettrico (spia L4) per mantenere il carrello su una pendenza, o la modalità assistenza in discesa (spia L5) per controllare la velocità in discesa.

Cosa fare se il carrello non si muove?

Verificare che la batteria sia carica, che l'interruttore ON/OFF sia in posizione I e che il selettore di direzione (D/R) sia innestato. Se la spia rossa lampeggia, ricaricare la batteria.

Come interpretare le spie della batteria?

I tre LED accesi (verde, arancione, rosso) indicano una carica dal 100% al 51%. Il verde e l'arancione accesi indicano dal 50% al 10%. Solo il rosso acceso indica che è necessario ricaricare.

Posso usare il carrello su pendenze?

Sì, ma utilizzare la modalità freno elettrico (pulsante P) per mantenere la posizione ferma, e la modalità assistenza in discesa per scendere in sicurezza. Non superare il carico massimo.

Quali sono le precauzioni di sicurezza?

Non utilizzare in zone pericolose. Verificare il corretto funzionamento prima di ogni utilizzo. Non trasportare materiali corrosivi. Tenere i bambini a distanza. Non superare la capacità di carico indicata.

Come assemblare il carrello?

Seguire i passaggi del manuale: fissare le ruote, montare il telaio posteriore, installare i lati in rete metallica con i perni ondulati, collegare la maniglia. Utilizzare la ferramenta fornita (viti, dadi, rondelle).

Come manutenere il carrello?

Mantenere le ruote gonfiate alla pressione raccomandata. Pulire il carrello dopo ogni utilizzo. Verificare le connessioni elettriche e serrare le viti se necessario. Conservare in un luogo asciutto e al riparo dalle intemperie.

MANUALE UTENTE EWB7614 Vevor

Carrello da giardino

USER MANUAL

Modello: EWB7614

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

UTENSILI RESISTENTI, A METÀ PREZZO

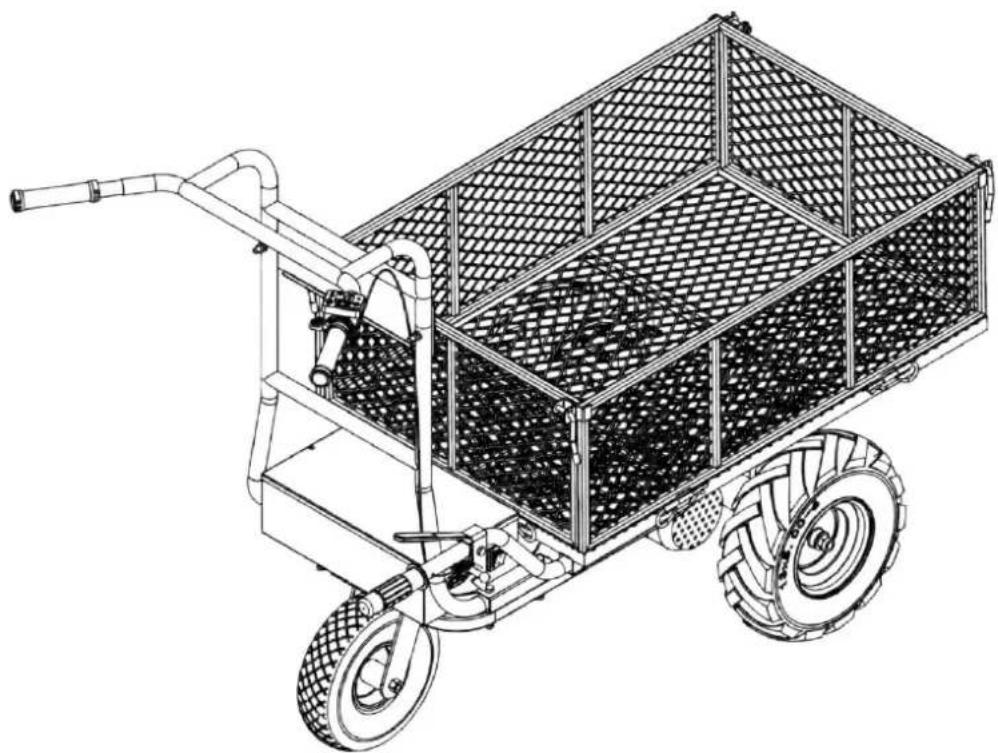

Tre ruote-Elettrico

Carrello da giardino Power Steel

Modello:EWB7614

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico?

Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci saranno aggiornamenti tecnologici o software sul nostro prodotto.

Precauzioni di sicurezza

AVVERTIMENTO:

Leggere queste istruzioni prima di utilizzare questo prodotto. La mancata osservanza di queste istruzioni può causare gravi lesioni. Le precauzioni di base devono sempre essere seguite, tra cui le seguenti:

1. Il carrello elettrico da giardino in acciaio a tre ruote non può essere utilizzato o conservato in aree pericolose. Non è consentito utilizzare l'apparecchio in luoghi pericolosi.
2. Il carrello elettrico da giardino in acciaio a tre ruote deve essere controllato per assicurarsi che sia in buone condizioni di funzionamento e funzioni in sicurezza prima dell'uso. In caso contrario, l'apparecchio non deve essere utilizzato.
3. Utilizzare solo come previsto. Il carrello elettrico da giardino in acciaio a tre ruote non è adatto per caricare materiali corrosivi.
4. L'operatore deve utilizzare il carrello elettrico da giardino in acciaio a tre ruote in modo appropriato. Si prega di considerare le condizioni locali e di prestare attenzione a terzi, in particolare ai bambini.
5. Questo carrello da giardino elettrico in acciaio a tre ruote non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o non siano state istruite da queste persone sull'uso del dispositivo. I bambini devono essere sorvegliati per assicurarsi che non giochino con il carrello da giardino elettrico in acciaio a tre ruote.
6. Utilizzare il carrello da giardino elettrico in acciaio a tre ruote in base al peso indicato nel manuale. Non caricare più del peso indicato, poiché ciò danneggerebbe il carrello da giardino.

SALVA QUESTE ISTRUZIONI

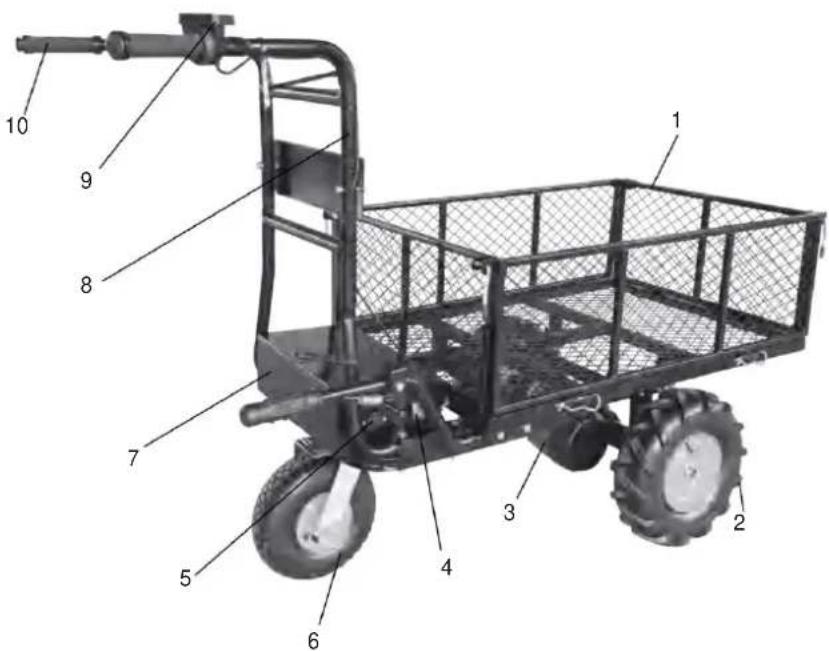

P. N	Descriptions
1	Vassoio a rete
2	Ruota in gomma 13x5.00-6 Air
3	Motore differenziale
4	Interruttore I/O
5	Spina per cavo di ricarica della batteria
6	Ruota girevole con freno da 10 pollici
7	Sistema di box batteria
8	Telaio
9	Pannello acceleratore
10	Impugnatura della manglia

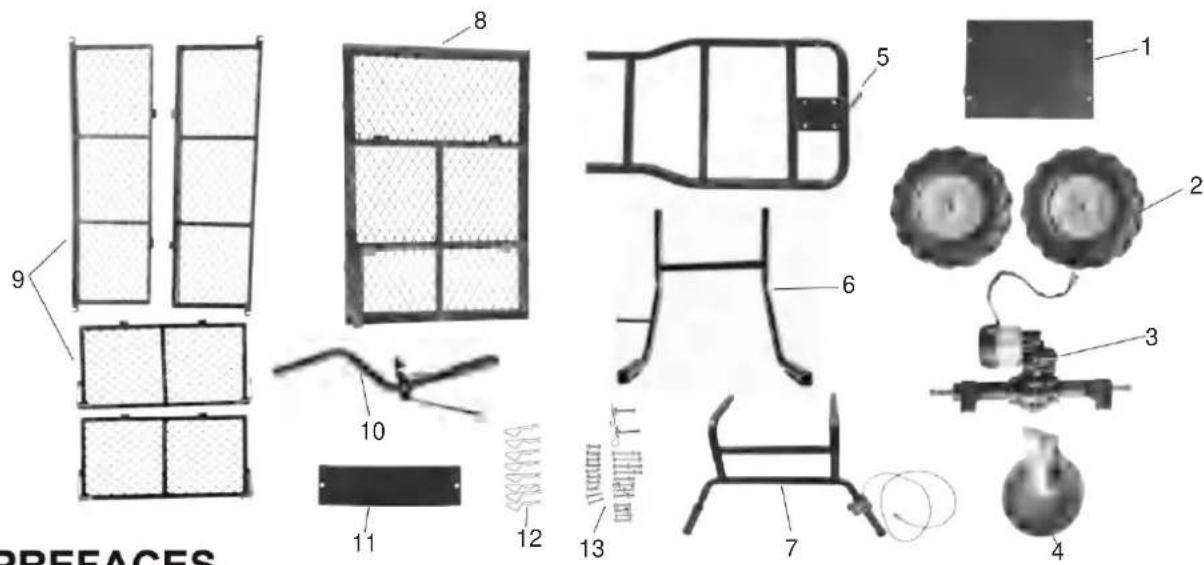

P. N	Descriptions	Q'ty
1	Sistema di box batteria	1
2	Ruota in gomma 13x5.00-6 Air	2
3	Motore differenziale	1
4	Ruota girevole con freno da 10 pollici	1
5	Telaio di base	1
6	Telaio di collegamento	1
7	Telaio guida	1

P. N	Descriptions	Q'ty
8	Base in rete metallica	1
9	Lati in rete metallica	4
10	Maniglia di ribaltamento	1
11	Piastra posteriore	1
12	Perno d'onda	8
13	Kit di viti	1

4. PREFACES

Dear Customer!

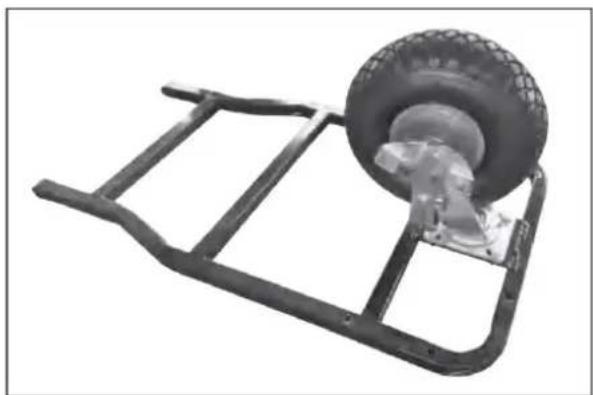

1. Collegare la ruota girevole con freno al telaio di base utilizzando 4 viti (M8x25, dadi flangiati).

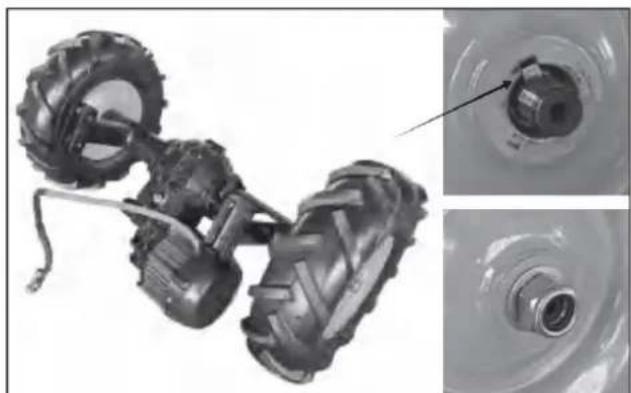

1. Installare 2 ruote pneumatiche in gomma su entrambi i lati del motore differenziale utilizzando 2 volte (chiave-rondella-dado di bloccaggio). Nota: la valvola deve essere installata verso l'esterno; inserire prima la chiavetta nella relativa sede.

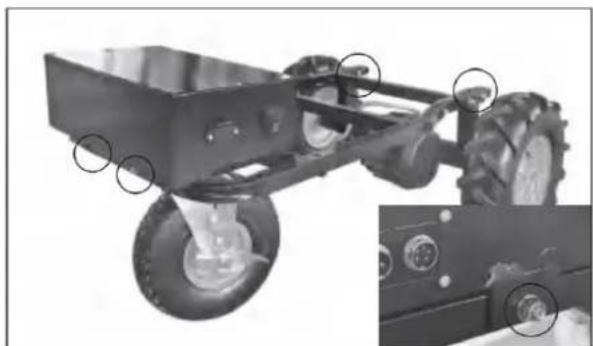

1. Collegare le parti dei passaggi 1 e 2, insieme al sistema della scatola4. Collegare il telaio posteriore all'intero corpo base utilizzando 4 viti della batteria, utilizzando 7 volte (viti M8x45, dadi e rondelle). (M8x70, dadi e rondelle).

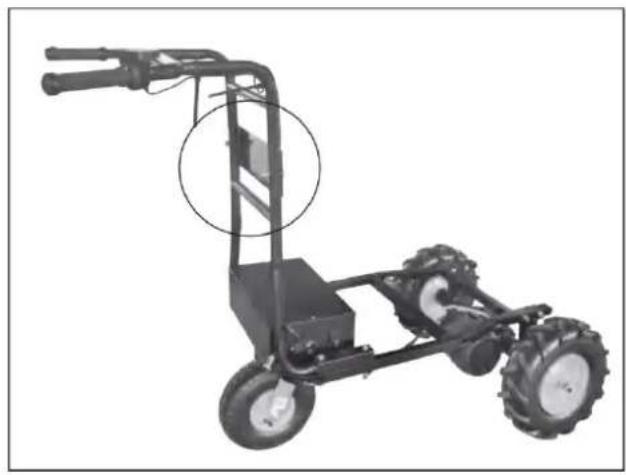

1. Collegare il telaio guida e la piastra posteriore al telaio posterior. Collegare la base in rete metallica al carrello utilizzando 2 volte utilizzando 2 volte (viti M8x45, dadi e rondelle). (rondella e perno cilindrico M10x60 con foro e rondella e perno ondulato).

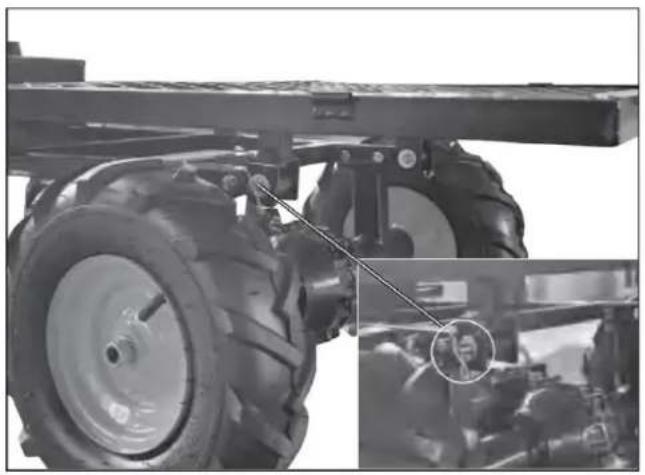

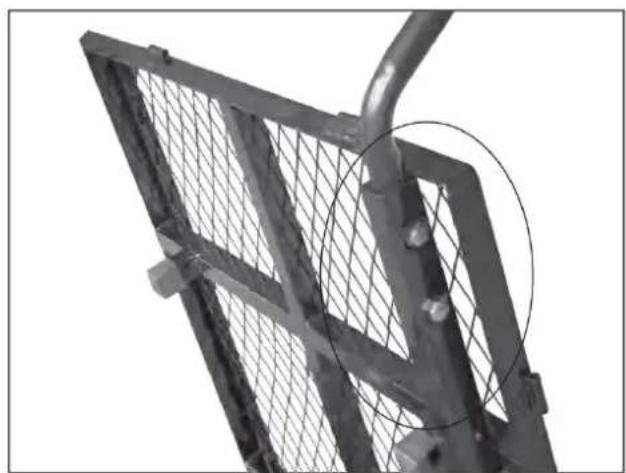

1. Collegare la maniglia di ribaltamento utilizzando 2 volte (viti M8x45, dadi e rondelle).

1. Assemblare i lati della rete metallica utilizzando perni ondulati 8 volte.

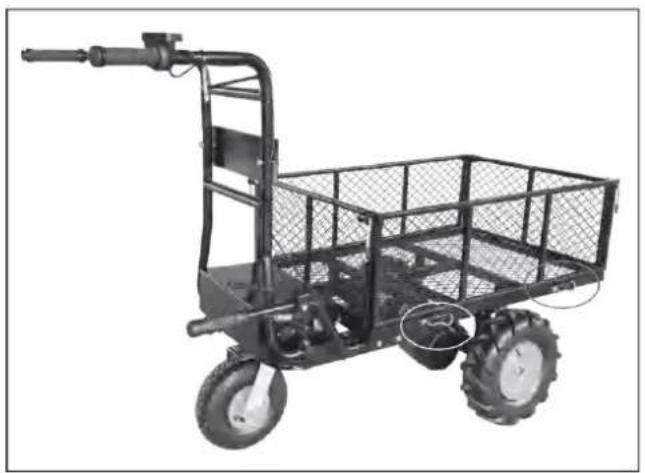

1. Agganciare tutti i tappi e stringere le manopole. Utilizzare fascette per tenere ferma la linea, in modo che non si pieghi e non tremi.

1. Girare l'interruttore (a) su I

Charger

1. All three led light up battery capacity 100%-51%.
2. Red and orange light up battery capacity 50%-10%.

3. Only red light up please charge the battery.

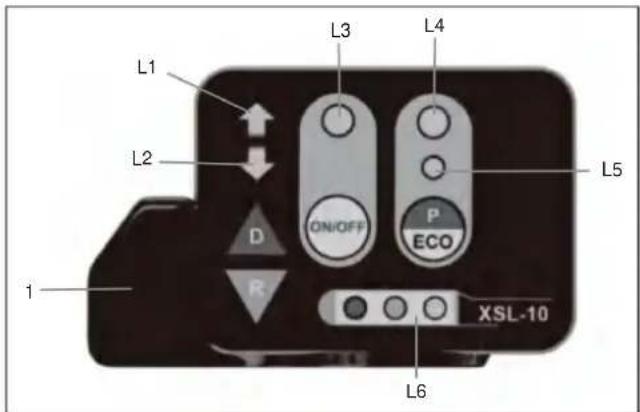

4. Premere il pulsante ON/OFF, la spia L3 si accende, la carriola si avvia

5. Premere il pulsante D, la spia L1 è accesa, quindi premere la leva dell'acceleratore 1, la carriola andrà avanti; Premere il pulsante R, la spia L2 è accesa, quindi premere la leva dell'acceleratore 1, la carriola andrà indietro; 4. Premere il pulsante P/ECO, la spia L4 è accesa, il freno elettrico può aiutare a fermarsi su terreni in pendenza, la carriola non andrà anche se si preme la leva dell'acceleratore; Premere di nuovo questo pulsante, la spia L5 è accesa, quando si va in discesa con un carico pesante e non si riesce a controllare la carriola, questa funzione di assistenza in discesa è davvero utile, poiché controllerà la carriola per farla andare a una velocità sicura.
   5.L6- Indicatore di carica residua della batteria

8. MAINTENANCE

ATTENTION

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a quanto segue due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, il che può essere determinato accendendo e spegnendo il prodotto, l'utente è incoraggiato a provare a correggere l'interferenza con una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore collegato.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta

differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con

questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. e dispositivi elettronici.
