EWB7614 - Elektrischer Gartenwagen Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer 3-Rad-Gartenwagen aus Stahl
Marke	Vevor
Modell	EWB7614
Motorisierung	500W Differenzialmotor
Stromversorgung	36V Akku (Batteriegehäusesystem)
Antriebsräder	2 Luftreifen aus Gummi 13x5.00-6
Schwenkrad	10-Zoll-Schwenkrolle mit Bremse
Bedienfeld	Hebelgas, Vorwärts-/Rückwärtswähler (D/R), ON/OFF-Taste, ECO-Modus und elektrische Bremse (P/ECO)
Funktionen	Vorwärtsfahrt, Rückwärtsfahrt, elektrische Bremse, Bergabfahrhilfe
Batterieanzeige	LED-Anzeigen (grün, orange, rot) für Ladezustand
Ladung	Ladekabelstecker am Batteriegehäuse
Material	Stahlrahmen, Gitterroste
Montage	Erfordert Montage von Rädern, Gitter, Griff (Schraubenset beiliegend)
Sicherheit	Elektrische Bremse, nicht in gefährlichen Bereichen verwenden, nicht überladen
Verwendung	Gartenarbeit, Transport von Materialien (nicht korrosiv)

Häufig gestellte Fragen - EWB7614 Vevor

Wie starte ich den Gartenwagen?

Stellen Sie sicher, dass der Akku geladen ist, schalten Sie den ON/OFF-Schalter auf I, drücken Sie dann die Taste D für Vorwärtsfahrt. Drücken Sie anschließend vorsichtig den Gashebel, um vorwärts zu fahren.

Wie lade ich den Akku auf?

Schließen Sie das mitgelieferte Ladekabel an den Ladeanschluss am Batteriegehäuse an. Verbinden Sie das andere Ende mit einer Steckdose. Die Ladezeit ist im Handbuch nicht angegeben, aber es wird empfohlen, nach jedem Gebrauch zu laden.

Wie verwende ich den Rückwärtsgang?

Drücken Sie die Taste R (Reverse) am Bedienfeld und betätigen Sie dann den Gashebel. Die Karre fährt rückwärts.

Wofür ist die P/ECO-Taste?

Die Taste P/ECO aktiviert die elektrische Bremse (Anzeige L4), um die Karre an einem Hang zu halten, oder den Bergabfahrhilfe-Modus (Anzeige L5) zur Geschwindigkeitskontrolle bei Abfahrten.

Was tun, wenn die Karre sich nicht bewegt?

Überprüfen Sie, ob der Akku geladen ist, der ON/OFF-Schalter auf I steht und der Fahrtrichtungsauswahl (D/R) eingerastet ist. Wenn die rote LED blinkt, laden Sie den Akku auf.

Wie interpretiert man die Batterieanzeigen?

Alle drei LED (grün, orange, rot) leuchten bei 100% bis 51% Ladung. Grün und orange leuchten bei 50% bis 10%. Leuchtet nur rot, muss geladen werden.

Kann ich die Karre an Hängen verwenden?

Ja, aber verwenden Sie den elektrischen Bremsmodus (Taste P), um die Position im Stillstand zu halten, und den Bergabfahrhilfe-Modus, um sicher abzufahren. Überschreiten Sie nicht die maximale Belastung.

Welche Sicherheitsvorkehrungen sind zu beachten?

Nicht in gefährlichen Bereichen verwenden. Überprüfen Sie vor jedem Gebrauch die einwandfreie Funktion. Transportieren Sie keine korrosiven Stoffe. Halten Sie Kinder fern. Überschreiten Sie nicht die angegebene Ladekapazität.

Wie montiere ich den Wagen?

Befolgen Sie die Schritte im Handbuch: Räder befestigen, hinteren Rahmen montieren, Drahtgitterseiten mit Wellstiften anbringen, Griff anschließen. Verwenden Sie das mitgelieferte Befestigungsmaterial (Schrauben, Muttern, Unterlegscheiben).

Wie pflege ich den Wagen?

Halten Sie die Reifen auf dem empfohlenen Druck. Reinigen Sie den Wagen nach jedem Gebrauch. Überprüfen Sie die elektrischen Anschlüsse und ziehen Sie bei Bedarf Schrauben nach. Lagern Sie ihn an einem trockenen, wettergeschützten Ort.

BEDIENUNGSANLEITUNG EWB7614 Vevor

Drei Räder - Elektroantrieb aus Stahl Gartenwagen

USER MANUAL

Modell: EWB7614

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

ROBUSTE WERKZEUGE ZUM HALBEN PREIS

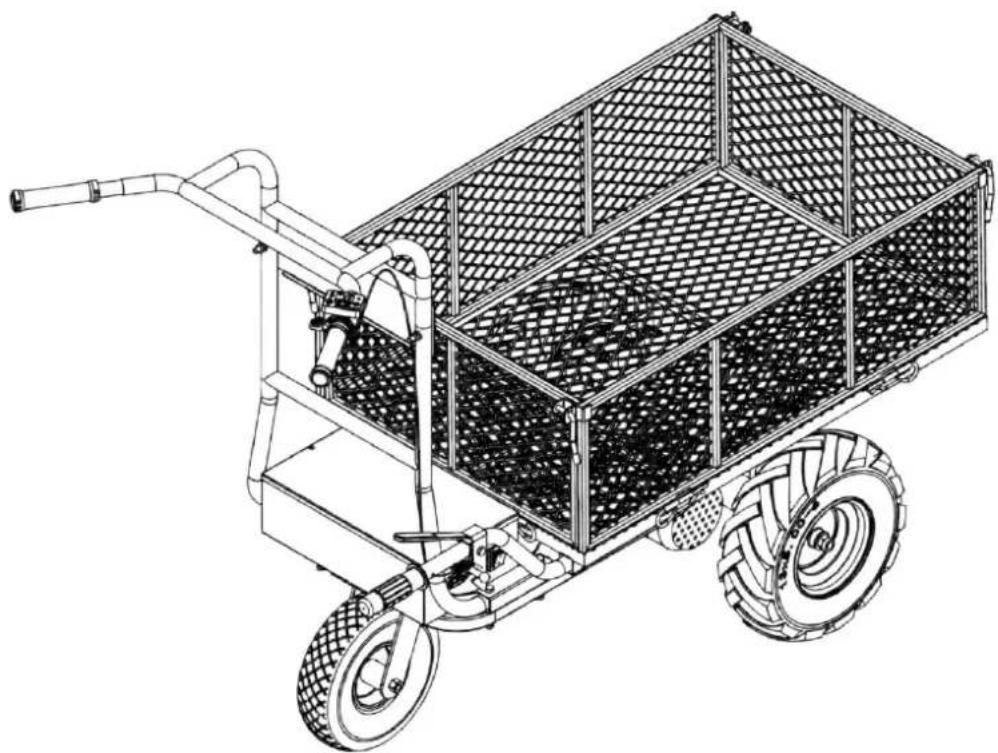

Drei Räder-Elektrisch Power Steel-Gartenwagen

Modell:EWB7614

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu Produkten? Benötigen Sie technischen Support?

Nehmen Sie gerne Kontakt mit uns auf:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Lesen Sie vor der Inbetriebnahme bitte alle Anweisungen im Handbuch sorgfältig durch. VEVOR behält sich die genaue Auslegung unseres Benutzerhandbuchs vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Sicherheitsvorkehrungen

WARNUNG:

Lesen Sie diese Anweisungen, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. Die grundlegenden Vorsichtsmaßnahmen sollten immer befolgt werden, einschließlich der folgenden:

1. Der dreirädrige elektrische Gartenwagen aus Stahl darf nicht in Gefahrenbereichen verwendet oder gelagert werden. Der Einsatz des Geräts an Gefahrenorten ist nicht gestattet.
2. Die dreirädrige Elektro-Gartenkarre aus Stahl muss vor der Inbetriebnahme auf ihre einwandfreie Funktion und Betriebssicherheit geprüft werden. Andernfalls darf das Gerät nicht verwendet werden.
3. Nur bestimmungsgemäß verwenden. Die dreirädrige elektrische Gartenkarre aus Stahl ist nicht zum Laden korrosiver Materialien geeignet.
4. Der Bediener muss die dreirädrige Elektro-Gartenkarre aus Stahl sachgemäß verwenden. Bitte beachten Sie die örtlichen Gegebenheiten und achten Sie auf Dritte, insbesondere Kinder.
5. Diese dreirädrige, elektrisch angetriebene Gartenkarre aus Stahl ist nicht für die Benutzung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnisse bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder von dieser Person in die Benutzung des Geräts eingewiesen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der dreirädrigen, elektrisch angetriebenen Gartenkarre aus Stahl spielen.
6. Bitte verwenden Sie den dreirädrigen elektrischen Gartenwagen aus Stahl entsprechend dem im Handbuch angegebenen Gewicht. Beladen Sie den Gartenwagen nicht mit mehr als dem angegebenen Gewicht, da dies zu Schäden am Gartenwagen führen kann.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

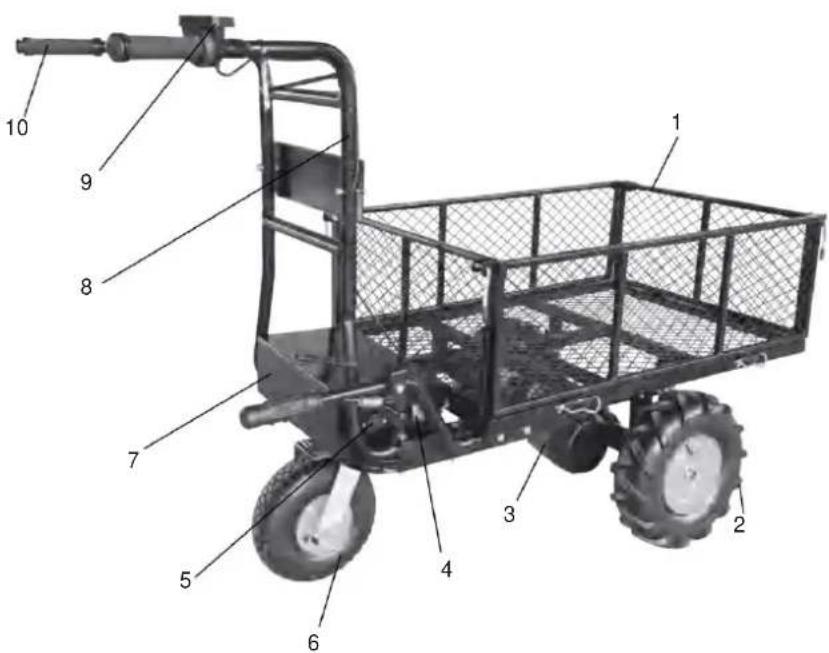

P. N	Descriptions
1	Siebkorb
2	13x5.00-6 Luftgummirad
3	Differenzialmotor
4	E/A-Schalter
5	Stecker für Akku-Ladekabel
6	10 Zoll Lenk-/Bremsrolle
7	Batterieboxsystem
8	Rahmen
9	Beschleunigerfeld
10	Handgriff

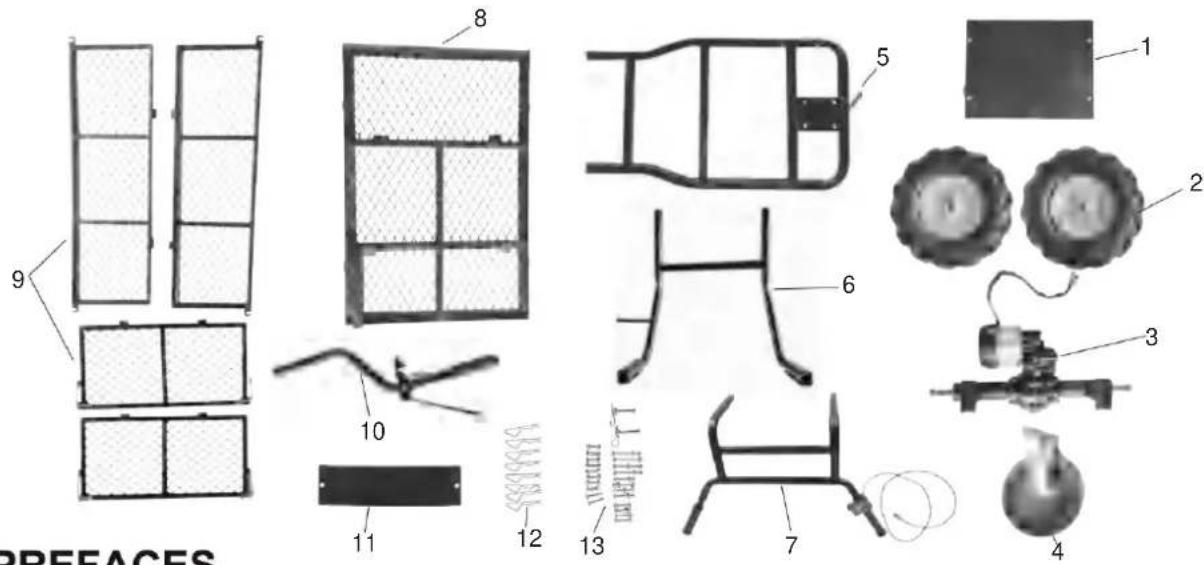

P. N	Descriptions	Q'ty
1	Batterieboxsystem	1
2	13x5.00-6 Luftgummirad	2
3	Differenzialmotor	1
4	10 Zoll Lenk-/Bremsrolle	1
5	Grundrahmen	1
6	Anschlussrahmen	1
7	Führungsrahmen	1

P. N	Descriptions	Q'ty
8	Basis aus Metallgeflecht	1
9	Seitenteile aus Metallgeflecht	4
10	Kipphebel	1
11	Rückplatte	1
12	Wellen-Pin	8
13	Schraubensatz	1

4. PREFACES

Dear Customer!

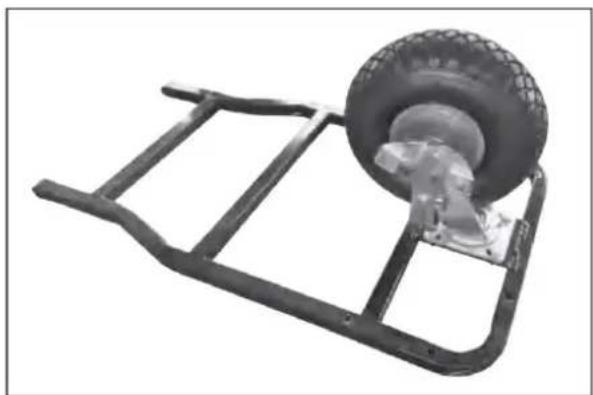

1. Befestigen Sie die Lenkrolle mit Bremse mit 4 Schrauben (M8 x 25, Flanschmuttern) am Grundrahmen.

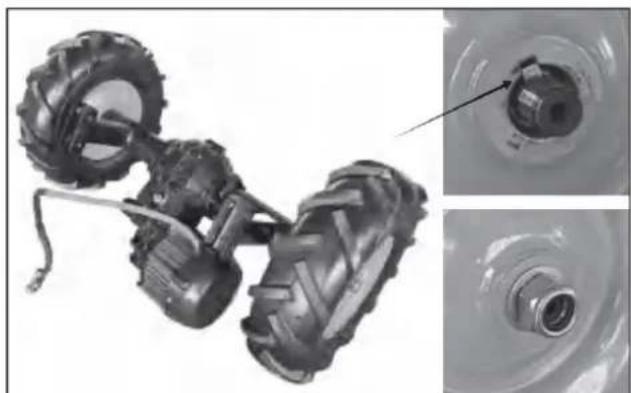

1. Installieren Sie 2 Stück pneumatische Gummiräder auf beiden Seiten des Differentialmotors, indem Sie sie 2-mal verwenden (Schlüssel-Unterlegscheibe-Kontermutter). Hinweis: Das Ventil muss nach außen eingebaut werden; stecken Sie zuerst den Schlüssel in die Schlüsselnut.

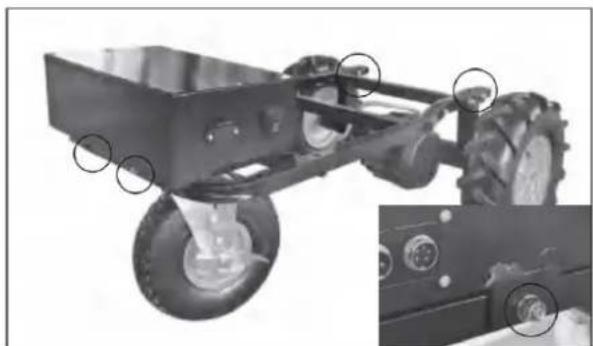

1. Verbinden Sie die Teile 1 und 2 aus Schritt 1 und 2 mit dem Batteriekastensystem, 4. Befestigen Sie den hinteren Rahmen mithilfe von vier M8x70-Schrauben, Muttern indem Sie 7 Mal (M8 x 45 Schrauben, Muttern und Unterlegscheiben) verwenden. und Unterlegscheiben am gesamten Grundkörper.

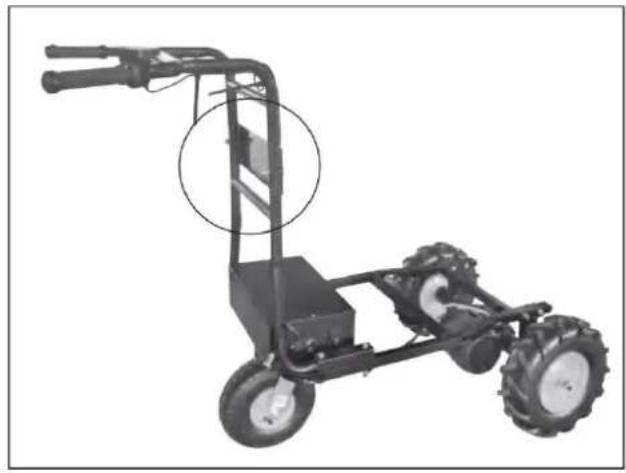

1. Befestigen Sie den Führungsrahmen und die Rückplatte mit dem hinteren Rahmen, indem Sie zwei M8x45-Schrauben, Muttern und Unterlegscheiben verwenden.

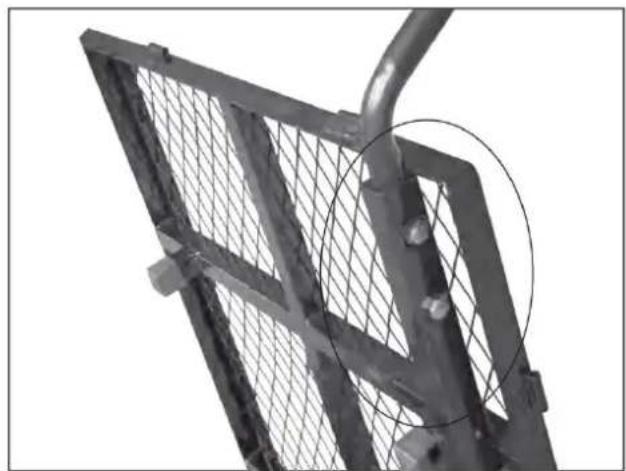

1. Befestigen Sie den Kippgriff mithilfe von zwei M8x45-Schrauben, Muttern und Unterlegscheiben.

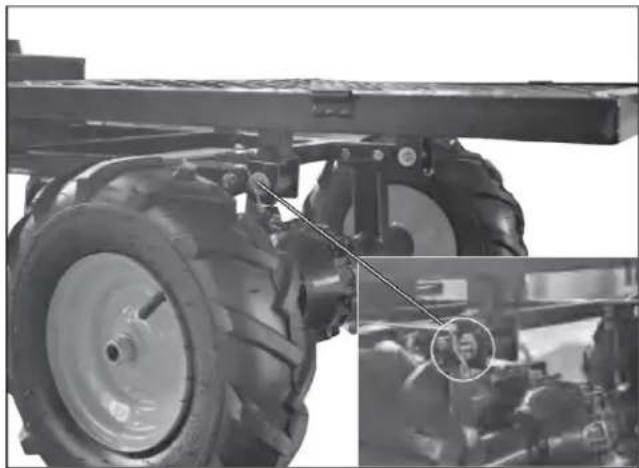

2. Befestigen Sie die Metallgitterbasis mit zwei Schrauben am Wagen (Unterlegscheibe und M10x60-Zylinderstift mit Loch und Unterlegscheibe und Wellenstift).

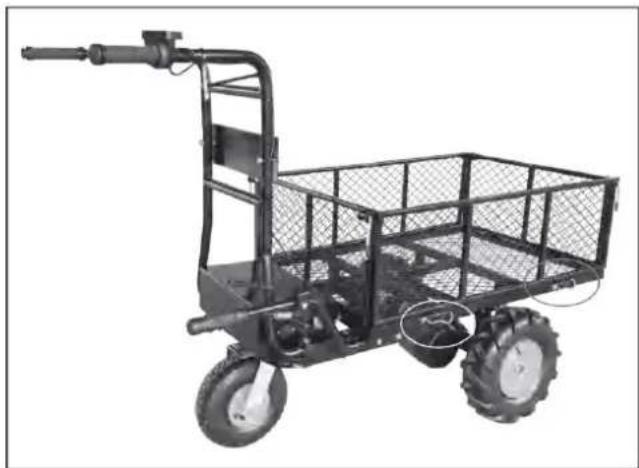

1. Montieren Sie die Seiten des Metallgitters mithilfe von 8 Wellenstiften.

1. Alle Stecker andocken und die Knöpfe festziehen. Die Leitung mit Kabelbindern fixieren, damit sie nicht durchhängt und wackelt.

1.Schalter (a) auf I stellen

Charger

1. All three led light up battery capacity 100%-51%.
2. Red and orange light up battery capacity 50%-10%.

3. Only red light up please charge the battery.

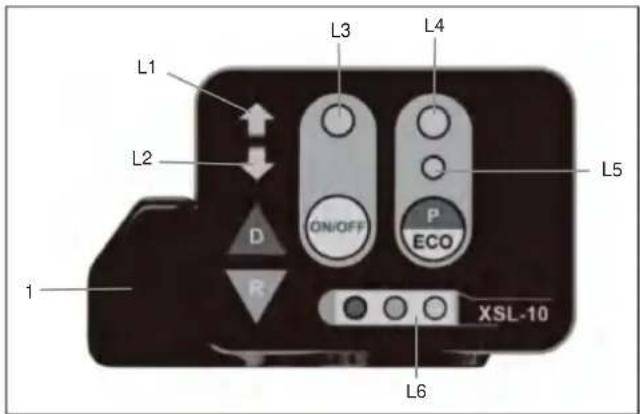

4. Drücken Sie die ON/OFF-Taste, die Lampe L3 leuchtet, die Schubkarre startet

5. Drücken Sie die Taste D, die Lampe L1 leuchtet, und drücken Sie dann den Gashebel 1, die Schubkarre fährt vorwärts. Drücken Sie die Taste R, die Lampe L2 leuchtet, und drücken Sie dann den Gashebel 1, die Schubkarre fährt rückwärts. 4. Drücken Sie die Taste P/ECO, die Lampe L4 leuchtet, die elektrische Bremse kann beim Anhalten auf schlammigem Untergrund helfen, die Schubkarre fährt nicht, auch wenn Sie den Gashebel drücken. Drücken Sie diese Taste erneut, die Lampe L5 leuchtet, wenn Sie mit schwerer Last bergab fahren und die Schubkarre nicht kontrollieren können. Diese Bergabfahrhilfe hilft wirklich, da sie die Schubkarre auf eine sichere Geschwindigkeit bringt. 5.L6- Verbleibende Batterieanzeige

8. MAINTENANCE

ATTENTION

Part No.	Description	Q'ty	Part No.	Description	Q'ty
1	13x5.00-6 Luftbereiftes Gummirad	2	13	Differenzialmotor 500W	1
2	10 Zoll Lenk-/Bremsrolle	1	14	Beschleunigerpanel XSL-10	1
3	Akkubosystem (36V)	1	15	Wavy pin 5.0	8
4	GB_VERBINDUNGSSTÜCK_PIN_CPWH 10X60	2	16	Seitenteile aus Metallgeflecht (links und rechts)	2
5	GB_FASTENER_BOLT_HFBB M8X25-N	4	17	Seitenteile aus Metallgeflecht (vorne und hinten)	2
6	GB_BEFESTIGUNGSSCHRAUBE_SB A M8X70-N	4	18	Basis aus Metallgeflecht	1
7	GB_FASTENER_BOLT_STBAB A M8X45-N	11	19	Rückplatte	1
8	DE_BEFESTIGUNGSSCHEIBE_SMWC 10	4	20	Wavy pin 2	2
9	DE_BEFESTIGUNGSSCHEIBE_SMWC 8	15	21	Führungsrahmen	1
10	GB_HEXAGON_TYPE12 M8-N	4	22	Anschlussrahmen	1
11	GB_HEXAGON_TYPE9 M8-N	15	23	Kipphebel	1
12	Handgriff (zum Anschrauben)	2	24	Grundrahmen	1

FCC-Informationen:

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Parteigenehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen! Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen. Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den des Empfängers. verbunden.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union

einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.

Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer

Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

und elektronische Geräte.
