Producttype	Kabelrailpaal
Merk	Vevor
Model	HR-016 (compatibel met HR-001 tot HR-023)
Hoofdmateriaal	Roestvrij staal
Aanbevolen gebruik	Binnen en buiten (niet aanbevolen in kustgebieden)
Hoofdfuncties	Kabelondersteuning voor rail, installatie op paal
Installatietype	Op beton- of houtvloer, met horizontale of schuine leuning
Inhoud van de verpakking	Paal en bevestigingsaccessoires (kabel en leuning niet inbegrepen)
Voeding	Niet van toepassing (mechanisch accessoire)
Onderhoud en reiniging	Reinigen met een zachte doek en zeepwater. Vermijd schurende producten.
Veiligheid	Houd kleine onderdelen buiten bereik van kinderen. Zorg dat de paal goed bevestigd en verticaal is.
Repareerbaarheid	Neem contact op met Vevor-ondersteuning voor reserveonderdelen.

Veelgestelde vragen - HR-016 Vevor

Hoe installeer ik de HR-016 paal?

Volg de stappen in de handleiding: markeer de boorpunten, boor gaten van ∅12 mm, plaats de ankerbouten, draai ze vast en sluit het deksel. Zorg ervoor dat de paal verticaal is.

Welke gereedschappen zijn nodig voor de installatie?

U hebt een boorhamer, een boor van ∅12 mm, een boormachine (∅5,5-5,6 mm voor de leuning), een hamer, een sleutel en een schroevendraaier nodig.

Kan deze paal buitenshuis worden gebruikt?

Ja, hij is ontworpen voor binnen en buiten, maar wordt niet aanbevolen voor kustprojecten vanwege corrosierisico.

Welke modellen zijn compatibel met deze handleiding?

Deze handleiding is van toepassing op modellen HR-001 tot HR-023, inclusief HR-016. Controleer het exacte model op de verpakking.

Is de metalen kabel inbegrepen in de verpakking?

Nee, de verpakking bevat alleen de paal en zijn bevestigingsaccessoires. De kabel, leuning en railkit moeten apart worden aangeschaft.

Hoe monteer ik de leuning op de paal?

Voor een horizontale leuning: bevestig de steun, markeer de gaten op ∅5,5-5,6 mm, boor en schroef met de meegeleverde zelftappende schroeven. Voor een schuine leuning, stel de hoek van de steun vooraf in.

Wat te doen als de paal na installatie niet stabiel is?

Controleer of de gaten goed zijn geboord en de ankerbouten correct zijn aangedraaid. De paal moet perfect verticaal zijn. Gebruik een waterpas.

Is deze paal compatibel met gebogen leuningen?

Ja, de handleiding geeft aan dat hij ook geschikt is voor de installatie van gebogen leuningen en boogsteunen. Volg de specifieke instructies voor boogmodellen.

Hoe onderhoud ik het roestvrij staal van de paal?

Reinig regelmatig met een zachte doek en zeepwater. Vermijd schurende of chloorhoudende producten die het oppervlak kunnen beschadigen.

Kan ik deze paal in de buurt van de zee installeren?

Het wordt niet aanbevolen voor kustprojecten omdat roestvrij staal sneller kan corroderen in een zoute omgeving. Kies voor gebruik aan zee voor een speciaal behandeld model.

GEBRUIKSAANWIJZING HR-016 Vevor

< Afbeelding alleen ter referentie > _

WAARSCHUWING : Lees en begrijp deze gehele handleiding voordat u dit product bedient of onderhoudt. Het niet opvo van deze waarschuwingen en instructies kan persoonlijk lets of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten wordt genomen om het potentiële gevaar van persoonlijk letsel te voorkomen
2. Productmogelijkheden zijn alleen van toepassing op correct en volle gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. He geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgen pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. I zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevole voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service leveren, en maken van VEVOR een betrouwbaar merk.

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's .

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op d gemarkeerde punten een gat van ∅ 12 maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

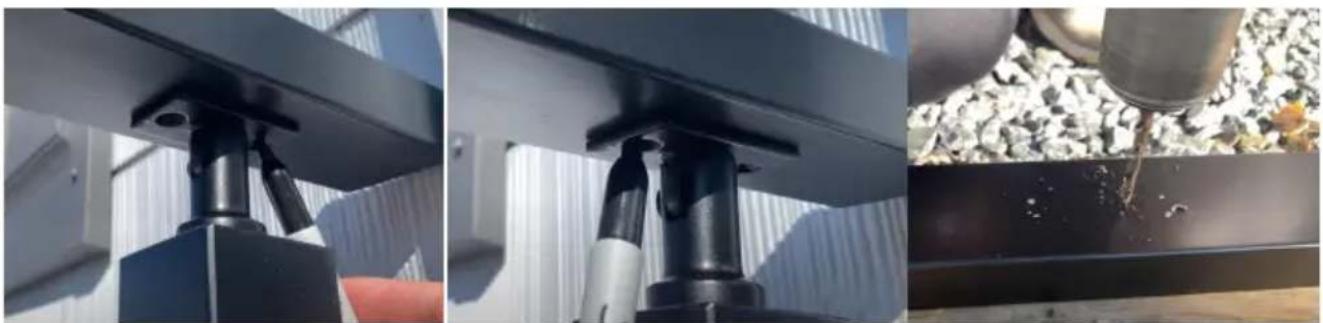

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens positie onder de leuning en de beugelgaten en boor gaten met een van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

Monteer met leuning (gradiënt)

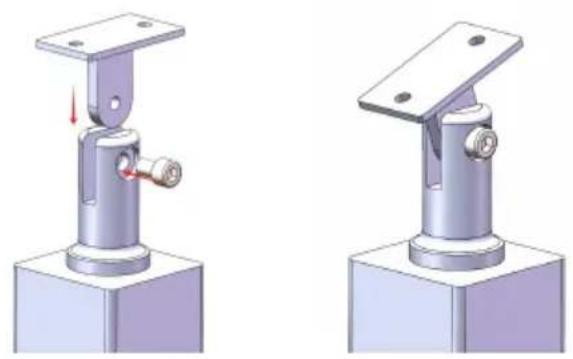

Stap 1: Vaste beugel

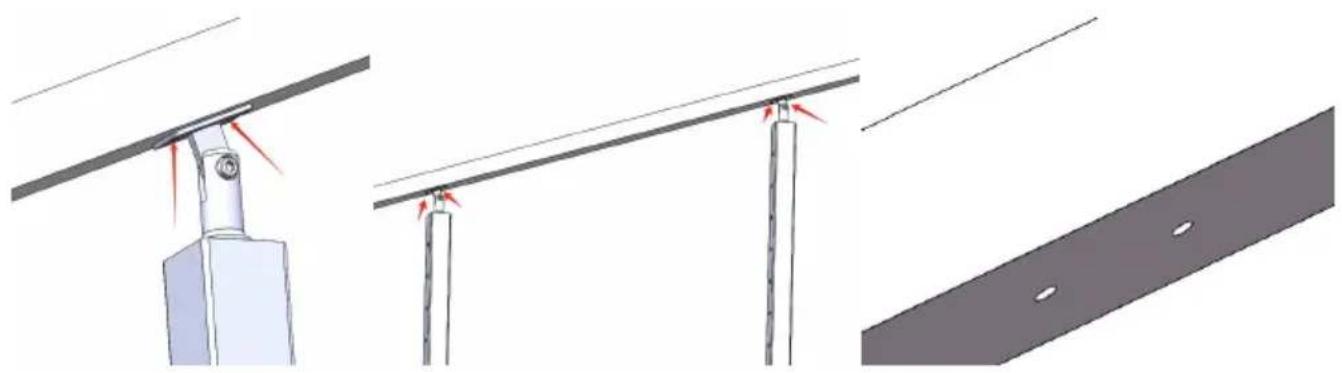

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderka de leuning past. Bepaal de installatiepositie van de leuning en markee vervolgens de positie onder de leuning en de beugelgaten en boor ga met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking:De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leunir bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de ins van boogleuningen en beugels

Voor model HR-017

Installeren met staalkabel en fittingen

Voor Level wielbeschermerhuls

Voor spanschroefspanner en vaste terminal
