Produkttyp	Kabelräckesstolpe
Märke	Vevor
Modell	HR-016 (kompatibel med HR-001 till HR-023)
Huvudmaterial	Rostfritt stål
Rekommenderad användning	Inomhus och utomhus (rekommenderas inte i kustområden)
Huvudfunktioner	Kabelstöd för räcke, montering på pelare
Installationstyp	På betong- eller trägolv, med horisontellt eller lutande handtag
Paketets innehåll	Stolpe och fästelement (kabel och handtag ingår ej)
Strömförsörjning	Ej tillämpligt (mekaniskt tillbehör)
Underhåll och rengöring	Rengör med en mjuk trasa och tvålvatten. Undvik slipande rengöringsmedel.
Säkerhet	Förvara smådelar utom räckhåll för barn. Se till att stolpen är ordentligt fastsatt och vertikal.
Reparerbarhet	Kontakta Vevors support för reservdelar.

Vanliga frågor - HR-016 Vevor

Hur installerar jag stolpen HR-016?

Följ stegen i manualen: markera borrpunkterna, borra hål med ∅12 mm, sätt i fästskruvarna, dra åt och stäng locket. Se till att stolpen är vertikal.

Vilka verktyg behövs för installationen?

Du behöver en slagborrmaskin, ett borr ∅12 mm, en borrmaskin (∅5,5-5,6 mm för handtaget), en hammare, en nyckel och en skruvmejsel.

Kan denna stolpe användas utomhus?

Ja, den är designad för inomhus och utomhus, men rekommenderas inte för kustprojekt på grund av korrosionsrisk.

Vilka modeller är kompatibla med denna manual?

Denna manual täcker modellerna HR-001 till HR-023, inklusive HR-016. Kontrollera exakt modell på förpackningen.

Ingår metallkabeln i paketet?

Nej, paketet innehåller endast stolpen och dess fästelement. Kabel, handtag och räckessats måste köpas separat.

Hur fäster jag handtaget på stolpen?

För horisontellt handtag: montera fästet, markera hål med ∅5,5-5,6 mm, borra och skruva med medföljande självborrande skruvar. För lutande handtag, justera fästets vinkel i förväg.

Vad gör jag om stolpen inte är stabil efter installation?

Kontrollera att hålen är korrekt borrade och att fästskruvarna är ordentligt åtdragna. Stolpen måste vara helt vertikal. Använd ett vattenpass.

Är denna stolpe kompatibel med bågformade handtag?

Ja, manualen anger att den även lämpar sig för installation av handtag och fästen i båge. Följ de specifika instruktionerna för bågmodeller.

Hur underhåller jag stolpens rostfria stål?

Rengör regelbundet med en mjuk trasa och tvålvatten. Undvik slipande eller klorbaserade produkter som kan skada ytan.

Kan jag installera denna stolpe nära havet?

Den rekommenderas inte för kustprojekt eftersom rostfritt stål kan korrodera snabbare i salt miljö. För användning vid havet, välj en specialbehandlad modell.

BRUKSANVISNING HR-016 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Endast bild för referens >

WARNING : Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte en lek inte barn leka.
4. För ytterligare information om delarna som listas på följande sidor monteringsdiagrammet i denna manual. Packa upp och separera alla c på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motständskraft mot rost och korrosion. Det kommer att fung lång livslängd för inre och yttre räcken med lågt underhåll. Observera det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukte och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäst exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplat

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placera samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgångan skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

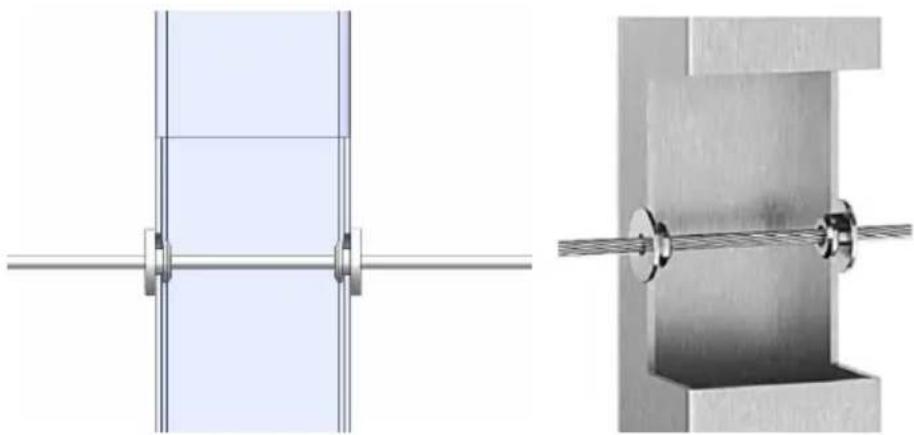

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

För spännskruv och fast anslutning
