Typ produktu	Słup poręczy linowej
Marka	Vevor
Model	HR-016 (kompatybilny z HR-001 do HR-023)
Główny materiał	Stal nierdzewna
Zalecane zastosowanie	Wewnątrz i na zewnątrz (niezalecane w strefie przybrzeżnej)
Główne funkcje	Uchwyt linowy do balustrady, montaż na słupie
Typ instalacji	Na betonie lub drewnie, z poręczą poziomą lub nachyloną
Zawartość opakowania	Słup i akcesoria montażowe (lina i poręcz nie są w zestawie)
Zasilanie	Nie dotyczy (akcesorium mechaniczne)
Konserwacja i czyszczenie	Czyścić miękką ściereczką i wodą z mydłem. Unikać środków ściernych.
Bezpieczeństwo	Przechowywać małe części poza zasięgiem dzieci. Upewnić się, że słup jest dobrze zamocowany i pionowy.
Naprawialność	Skontaktować się z obsługą Vevor w sprawie części zamiennych.

Często zadawane pytania - HR-016 Vevor

Jak zainstalować słup HR-016?

Postępuj zgodnie z instrukcją: zaznacz punkty wiercenia, wywierć otwory o średnicy ∅12 mm, włóż śruby kotwiące, dokręć i zamknij pokrywę. Upewnij się, że słup jest pionowy.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować młota udarowego, wiertła ∅12 mm, wiertarki (∅5,5-5,6 mm do poręczy), młotka, klucza i śrubokręta.

Czy ten słup może być używany na zewnątrz?

Tak, jest przeznaczony do użytku wewnątrz i na zewnątrz, ale nie jest zalecany do projektów przybrzeżnych ze względu na ryzyko korozji.

Jakie modele są zgodne z tą instrukcją?

Instrukcja obejmuje modele od HR-001 do HR-023, w tym HR-016. Sprawdź dokładny model na opakowaniu.

Czy lina stalowa jest w zestawie?

Nie, opakowanie zawiera tylko słup i jego akcesoria montażowe. Linę, poręcz i zestaw balustrady należy zakupić osobno.

Jak zamocować poręcz na słupie?

W przypadku poręczy poziomej: zamocuj wspornik, zaznacz otwory ∅5,5-5,6 mm, wywierć i wkręć dostarczone wkręty samogwintujące. W przypadku poręczy nachylonej, wcześniej wyreguluj kąt wspornika.

Co zrobić, jeśli słup nie jest stabilny po instalacji?

Sprawdź, czy otwory są prawidłowo wywiercone, a śruby kotwiące odpowiednio dokręcone. Słup musi być idealnie pionowy. Użyj poziomicy.

Czy ten słup jest kompatybilny z poręczami łukowymi?

Tak, instrukcja wskazuje, że nadaje się również do montażu poręczy i wsporników łukowych. Postępuj zgodnie ze szczegółowymi instrukcjami dla modeli łukowych.

Jak konserwować stal nierdzewną słupa?

Regularnie czyść miękką ściereczką i wodą z mydłem. Unikaj ściernych lub chlorowanych środków, które mogą uszkodzić powierzchnię.

Czy mogę zainstalować ten słup w pobliżu morza?

Nie jest zalecany do projektów przybrzeżnych, ponieważ stal nierdzewna może ulec szybszej korozji w środowisku słonym. Do użytku nadmorskiego wybierz specjalnie zabezpieczony model.

INSTRUKCJA OBSŁUGI HR-016 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

SŁUPEK PORECZY KABLOWEJ

MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Zdjęcie wyłącznie w celach informacyjnych >

OSTRZEŻENIE : Przed przystąpieniem do obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

1. Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania, aby uniknąć potencjalnego niebezpieczeństwa obrażeń ciała.
2. Możliwości produktu dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
3. Małe części zamienne należy trzymać poza zasięgiem dzieci. To zabawka. Nie pozwalaj dzieciom na zabawę.
4. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

ZACHOWAJ TE INSTRUKCJE

GŁÓWNE CECHY

Ten produkt jest używany głównie do montażu kolumn z funkcjami drutowymi i akcesoriami dekoracyjnymi.

Słupek poręczy kablowych firmy VEVOR wykonany jest w całości ze s nierdzewnej, która charakteryzuje się dużą odpornością na rdzę i koroz Będzie działać przez długi czas w przypadku balustrad wewnętrznych i zewnętrznych przy niewielkich wymaganiach konserwacyjnych. Należy pamiętać, że nie jest on zalecany do projektów przybrzeżnych.

Dokładamy wszelkich starań, aby zapewnić wysoką jakość produktów i profesjonalną obsługę oraz sprawić, że VEVOR będzie niezawodną marką.

INSTRUKCJA INSTALACJI

Wskazanie instalacji i odpowiedni słupek

Ma zastosowanie do wszystkich scenariuszy instalacji inżynieryjnych.

Uwaga: ten produkt zawiera wyłącznie kolumnę i elementy mocujące c niej, z wyłączeniem liny stalowej, zestawu poręczy kablowych i poręczy

NIE	składniki	Zdjęcie	ILOŚĆ
			Dopasowany model
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	post		4	1	4	1	/
			/	/	/	/	1
2	Kwadratowa osłona		4	1	/	/	/
3	Prostokątna osłona		/	/	4	1	/
4	śrubakotwowa		16	4	16	4	4
5	Zakrzywionywspornik		4	1	4	1	/
6	Wspornikpoziomy		4	1	4	1	/
7	kluczsześciokątny		4	1	4	1	1
8	Kluczpłaski		4	1	4	1	1
9	Śrubagwintująca		8	2	8	2	4
10	Plastikowaobudowa		/	/	/	/	1

INSTALACJA

Do podłóg betonowych lub drewnianych

Krok 1. Zaznacz punkty wiercenia w odpowiednich

Krok 2. Za pomocą wiertarki udarowej wykonaj w

Krok 3. Wbij śrube kotwową w wywiercony otwór.

miejscach montażu.	zaznaczonych punktach otwór o średnicy ∅ 12.
Krok 4. Dokręć śrub	Krok 5. Zamknij pokrywę i dokończ mocov słupka.

Uwaga: Podczas mocowania dolnej płyty słupka upewnij się, że kolumna jest ustawiona pionowo.

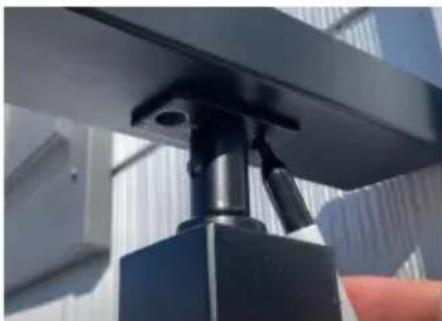

Mocowanie z poręczą (poziomo)

Krok 1: Naprawiono wspornik

Krok 2: Określ pozycję montażową poręczy, a następnie zaznacz położenie pod poręczą i otworami wspornika i wywierć otwory wiertłem 5,5-0 5,6mm.

Krok 3: Użyj wkrętów samogwintujących znajdujących się w akcesorium aby przymocować poręcz do wspornika.

Nadaje się również do montażu poręczy łukowych i wsporników.

Montaż z poręczą (gradient)

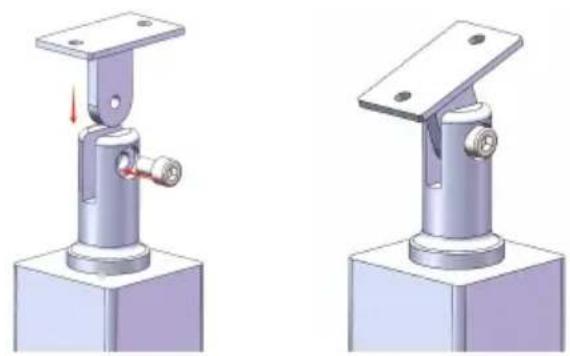

Krok 1: Naprawiono wspornik

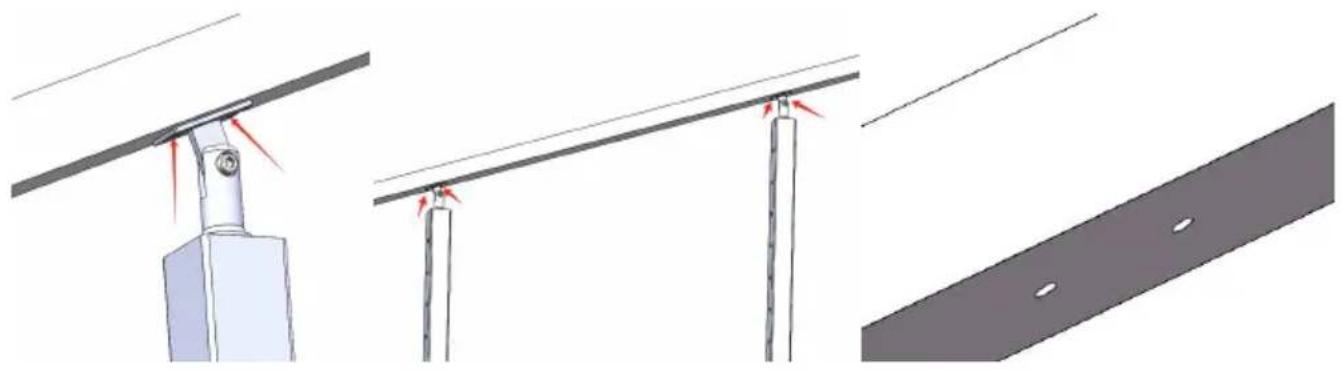

Krok 2: Dostosuj kąt wspornika, aby dopasować go do spodniej strony poręczy. Określ pozycję montażową poręczy, a następnie zaznacz pozy pod poręczą i otworami wspornika, a następnie wywierć otwory wiertłej 5,5 - 5,6 mm.

Uwaga: Poręcz i wspornik można wstępnie zamocować za pomocą narzędzi zaciskowych, dzięki czemu można jednocześnie zaznaczyć ustawić wiele punktów montażowych wspornika.

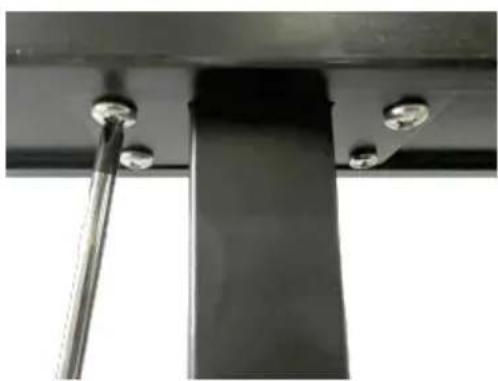

Krok 3: Zdejmij wspornik ze słupka, a następnie użyj wkrętów samogwintujących znajdujących się w akcesorium, aby przymocować wspornik do poręczy.

Zamocuj ponownie słupek i wspornik.

Nadaje się również do montaż poręczy łukowych i wsporników	Dla modelu HR-017

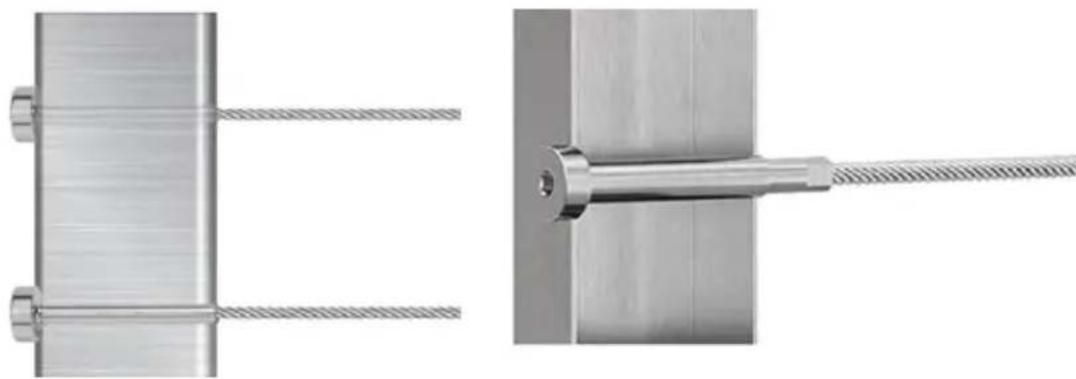

Montaż za pomocą liny stalowej i okuć

Do tulei zabezpieczającej koło poziome

Do napinacza dwustronnego, montaż poziomy i kątowy

Do napinacza śruby rzymskiej i zacisku stałego

Wyprodukowano w Chinach
