Producttype	Drukluchtstraalmachine (zandstraalmachine)
Model	FF-Q904
Merk	Vevor
Tankcapaciteit	10 gallon (ongeveer 38 liter)
Werkdruk	60-110 PSI (max 125 PSI)
Luchtverbruik	6-25 CFM (kubieke voet per minuut)
Aanbevolen schuurmiddelcapaciteit	16 liter
Tankmateriaal	Staal
Certificeringen	CE, UKCA
Afmetingen (ongeveer)	60 x 40 x 80 cm
Gewicht (ongeveer)	25 kg
Voeding	Perslucht (externe compressor)
Hoofdfuncties	Abrasief stralen voor ontroesten, reinigen en afwerken van oppervlakken
Onderhoud en reiniging	Water uit compressor afvoeren, medium drogen, versleten onderdelen vervangen (afdichting, mondstuk, slang)
Veiligheid	Draag een veiligheidsbril, handschoenen, NIOSH-goedgekeurd ademhalingsapparaat; niet meer dan 125 PSI; druk verlagen voor onderhoud
Reserveonderdelen en repareerbaarheid	Keramische mondstukken, afdichtingen, schuurslang, deadman-greep, kleppen; reserveonderdelen beschikbaar
Algemene informatie	Alleen voor gebruik binnenshuis; geen corrosieve materialen gebruiken; bewaren op een droge plaats

Veelgestelde vragen - FF-Q904 Vevor

Welk type schuurmiddel moet ik gebruiken met de Vevor FF-Q904 zandstraalmachine?

Gebruik droge schuurmiddelen zoals koolstofslakken (maat 30/50 of 20/40), glasparels, aluminiumoxide of stalen korrels. Vermijd silicazand vanwege het risico op silicose. Raadpleeg de mondstukselectietabel om de stroomsnelheid aan te passen.

Welke luchtdruk is nodig voor de FF-Q904?

De aanbevolen werkdruk is 60 tot 110 PSI, met een maximum van 125 PSI. Gebruik een compressor die minimaal 6 tot 25 CFM levert, afhankelijk van de mondstukmaat. Te hoge druk kan de apparatuur beschadigen.

Hoe voorkom ik verstopping van het mondstuk?

Zorg ervoor dat het schuurmiddel droog en vrij van vocht is. Gebruik een vochtscheider op de compressor. Als de verstopping aanhoudt, verklein dan de korrelgrootte of open de regelklep iets.

Welke mondstukmaat kies ik voor een bepaalde klus?

Raadpleeg de tabel in de handleiding: een mondstuk van 3/32" verbruikt 7 CFM bij 80 PSI en dekt 0,5 ft²/min (100 lb/u schuurmiddel). Grotere mondstukken verhogen de stroomsnelheid maar vereisen een krachtigere compressor.

Is het verplicht om een ademhalingsapparaat te dragen?

Ja, absoluut verplicht. Stralen genereert schadelijke stoffen (silica, lood, enz.). Draag een NIOSH-goedgekeurd ademhalingsapparaat met luchttoevoer, zelfs nadat u gestopt bent met stralen.

Hoe maak ik het schuurmiddelreservoir leeg?

Sluit de luchttoevoer af, open de deadman-klep om de druk te verminderen, open vervolgens de vuldop. Laat het droge schuurmiddel in een container lopen. Laat nooit nat residu in het reservoir achter.

Wat te doen als de machine niet genoeg druk produceert?

Controleer of de compressor voldoende is (juiste mondstukmaat), of de kleppen open zijn, of er geen lekkages zijn in de leidingen of gaten in de schuurslang. Maak indien nodig het luchtfilter van de compressor schoon.

Hoe vervang ik het keramische mondstuk?

Verminder de druk op het apparaat, draai de borgmoer los, verwijder de ring en het versleten mondstuk. Plaats het nieuwe mondstuk met de ring en draai de moer met de hand vast. Draai niet te vast om breken van het mondstuk te voorkomen.

Kan ik de zandstraalmachine buitenshuis gebruiken?

Ja, maar plaats hem op een goed geventileerde plek en gebruik een ademhalingsapparaat. Bescherm de omgeving tegen spatten. Vermijd zeer vochtige dagen omdat vocht het schuurmiddelcircuit kan blokkeren.

Wat is de aanbevolen onderhoudsfrequentie?

Na 5-6 maanden matig gebruik of 10-15 intensieve uren, vervang de adapters en het afdichtingsblok. Controleer maandelijks de urethaanafdichting en de schuurslang. Smeer de kleppen indien nodig.

GEBRUIKSAANWIJZING FF-Q904 Vevor

Technische ondersteuning en e-garantiecertificaat: www.vurig.com/ondersteuning

SCHUURBLASTERTANK

MODEL: FF-Q904

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

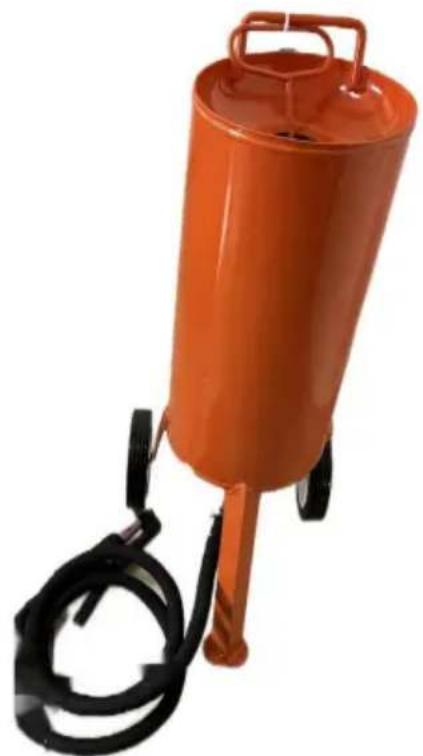

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHUURBLASTER

TANK

MODEL: FF-Q904

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat: www.vurig.com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.
	Draagijdens het werkken altijd een ANSL-goedgekeurde veiligheidsbril met gereedschap en apparatuur.Draag oogbescherming.Draag gehoorbescherming.Draag beschermende handschoenen.
CEUKCA	Compliance is een EG- en VK-veiligheidscertificering.

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat u de

machine correct gebruikt, lees deze instructie zorgvuldig door voordat u de machine gebruikt en bewaar deze

correct voor toekomstig gebruik. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsregels op deze pagina leest om uw veilig gebruik te garanderen. In deze handleiding worden veiligheidswaarschuwingen uiteengezet

regels op deze pagina om uw veilig gebruik te garanderen. In deze handleiding worden veiligheidswaarschuwingen uiteengezet.

en voorzorgsmaatregelen, bediening, onderhoud en reiniging. De waarschuwingen en

De instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken.

situaties die zich kunnen voordoen. Voorzichtigheid en gezond verstand zijn hierbij niet ingebouwd

product, wij adviseren dat het gebruik aan deze codes zal voldoen.

Lees alle instructies voordat u uw machine gebruikt.

1. Houd de werkplek schoon. Rommelige ruimtes nodigen uit tot blessures.
2. Houd rekening met de omstandigheden op de werkplek. Gebruik machines niet op vochtige of natte locaties.

Niet blootstellen aan regen. Houd de werkplek goed verlicht. Gebruik het product niet in de aanwezigheid van brandbare gassen of vloeistoffen.

1. Houd kinderen uit de buurt. Kinderen mogen nooit in de werkruimte worden toegelaten. Laat ze niet omgaan met machines, gereedschap of verlengsnoeren.
2. Bewaar niet-gebruikte apparatuur. Wanneer het gereedschap niet wordt gebruikt, moet het op een droge plaats worden bewaard om roest te voorkomen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.
3. Gebruik het juiste gereedschap voor de klus. Probeer niet een klein gereedschap te forceren of

Hulpstuk om het werk van een groter industrieel gereedschap te doen. Er zijn bepaalde toepassingen waarvoor dit instrument is ontworpen. Het zal het werk beter en veiliger doen tegen het tarief waarvoor het bedoeld was. Wijzig dit hulpmiddel niet en gebruik dit hulpmiddel niet voor een doel waarvoor het niet bedoeld was.

1. Kleed je goed. Draag geen loszittende kleding of sieraden, deze kunnen verstrikt raken.

Bewegende onderdelen.

Beschermende, elektrisch niet-geleidende kleding en antislipschoenen worden

aanbevolen tijdens het werk. Draag beperkende haarbedekking om lang haar tegen te houden.

1. Gebruik oog- en gehoorbescherming. Draag altijd ANSI-goedgekeurde impactveiligheid

stofbril.

1. Onderhoud gereedschap zorgvuldig. Inspecteer de gereedschapssnoeren regelmatig en laat ze indien beschadigd

repareren door een bevoegde technicus. De handgrepen moeten te allen tijde schoon, droog en vrij van olie en

vet worden gehouden. Schakel eerst uit en haal de stekker uit het stopcontact

onderhoud en reiniging.

1. Voorkom onbedoeld starten. Schakel de luchtbron uit wanneer deze niet in gebruik is.
2. Blijf alert. Let op wat je doet, gebruik je gezond verstand. Niet opereren

elk hulpmiddel als je moe bent.

1. Controleer het gereedschap op beschadigde onderdelen. Voordat u enig gereedschap gebruikt, moet elk onderdeel dat er beschadigd uitziet, zorgvuldig worden gecontroleerd om vast te stellen dat het goed zal werken en zijn beoogde functie zal vervullen. Controleer de uitlijning en binding van bewegende delen; eventuele kapotte onderdelen of bevestigingsmiddelen; en elke andere aandoening die van invloed kan zijn op de goede werking. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus. Gebruik het gereedschap niet als een schakelaar niet goed aan en uit draait.

Vervangende onderdelen en accessoires. Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Bij gebruik van andere onderdelen vervalt de garantie. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.

Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees de waarschuwingslabels op recepten om te bepalen of uw oordeel of reflexen verminderd zijn tijdens het gebruik van medicijnen. Bij twijfel mag u het gereedschap niet gebruiken.

eventuele kapotte onderdelen of bevestigingsmiddelen; en elke andere aandoening die van invloed kan zijn

goede werking. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of

vervangen door een gekwalificeerde technicus. Gebruik het gereedschap niet als een schakelaar niet draait

goed aan en uit.

1. Vervangende onderdelen en accessoires. Gebruik bij onderhoud alleen identieke

vervangingsonderdelen. Bij gebruik van andere onderdelen vervalt de garantie. Alleen gebruiken

accessoires bedoeld voor gebruik met gereedschap.

1. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees

de waarschuwingslabels op recepten om te bepalen of uw oordeel of reflexen

verminderd zijn tijdens het gebruik van medicijnen. Bij twijfel mag u het gereedschap niet gebruiken.

1. Onderhoud. Voor uw veiligheid moet er regelmatig onderhoud worden uitgevoerd door een gekwalificeerde technicus.
2. Gebruik de machine nooit in de buurt van brandbare materialen.
3. Dompel het apparaat NIET onder in water of een andere vloeistof.
4. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor commercieel gebruik. ALLEEN BINNENSHUIS TE GEBRUIKEN.
5. Gebruik geen alcohol, benzine, etc. als koelvloeistof.
6. Houd omstanders op veilige afstand van de werkplek. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of een kapot accessoire kunnen wegvliegen en onherstelbaar letsel veroorzaken in het operatiegebied.
7. Dit apparaat is niet bedoeld voor gebruik door jonge of zwakke personen, tenzij onder toezicht van een verantwoordelijk persoon om ervoor te zorgen dat zij het apparaat veilig kunnen gebruiken. Jonge kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat spelen. Kinderen en huisdieren moeten uit de buurt van het product blijven.
8. REINIG HET NIET MET SCHUREND MATERIAAL.
9. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

Waarschuwing: de waarschuwingen en instructies die hierin worden besproken, kunnen niet alle mogelijke omstandigheden en situaties omvatten die zich kunnen voordoen. Het moet door de exploitant worden begrepen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar moeten worden geleverd door de gebruiker van het gereedschap.

Gebruik een ALLSOURCE drukblaster pas nadat u deze handleiding hebt gelezen en u de inhoud en waarschuwingen ervan begrijpt. Deze waarschuwingen zijn opgenomen voor de gezondheid en veiligheid van de bediener en degenen die zich in de directe omgeving bevinden. Bewaar deze handleiding voor toekomstig gebruik.

Stof dat ontstaat door elektrisch schuren, zagen, slijpen, boren en andere constructiewerkzaamheden kan chemische stoffen bevatten waarvan bekend is dat ze kanker of geboorteafwijkingen veroorzaken, of andere voortplantingsschade en aandoeningen van de luchtwegen. Enkele voorbeelden van de chemicaliën die hierbij betrokken zijn:

• Lood uit loodhoudende verven - Kristallijn

silica uit baksteen, cement en andere metselwerkproducten. Arseen en chroom uit chemisch behandeld hout.

Uw risico als gevolg van deze blootstelling varieert, afhankelijk van hoe vaak u dit soort blootstelling doet.

Werk. Om uw blootstelling aan deze chemicaliën te verminderen: Werk in een geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes eruit te filteren.

Bij gritstralen ontstaat schadelijk stof. Iedereen in de straalruimte moet een goed passend en goed onderhouden NIOSH-goedgekeurd ademhalingstoestel met luchttoevoer dragen.

SILICOSE EN ANDERE STOFWAARSCHUWINGEN: Het inademen

van stof uit kwartszand kan silicose veroorzaken, een dodelijke longziekte. Het inademen van stof tijdens explosiewerkzaamheden kan ook asbestose en/of andere ernstige of dodelijke ziekten veroorzaken. Een door de NIOSH goedgekeurd, goed onderhouden ademluchttoestel met luchttoevoer moet worden gebruikt door iedereen die straalt, iedereen die media hanteert of gebruikt die giftige stoffen bevatten of media met meer dan één procent kristallijn silica en iedereen die zich in de buurt van het stof bevindt. Schadelijk stof kan lange tijd in de lucht blijven hangen nadat het stralen is gestopt, wat ernstig letsel of de dood kan veroorzaken.

Voordat u het ademhalingstoestel verwijdert, moet u een luchtcontrole-instrument gebruiken om te bepalen of de atmosfeer veilig is om te ademen. Neem contact op met het plaatselijke OSHA- of NIOSH-kantoor om het juiste ademhalingstoestel voor uw specifieke toepassing te bepalen.

Ademhalingstoestellen met luchttoevoer verwijderen of beschermen niet tegen koolmonoxide (CO) of enig ander giftig gas. Gebruik een apparaat voor het verwijderen van koolmonoxide en een controleapparaat met het ademhalingsapparaat om luchtkwaliteit van klasse D te garanderen. Volg alle toepasselijke OSHA-normen en OSHA-regelgeving 1910.134(d).

BEWAAR DEZE INSTRUCTIES

Deze handleiding heeft u nodig voor de veiligheidsinstructies, de bedieningsprocedures, de onderdelenlijst en de garantie. Bewaar ze op een veilige en droge plaats, zodat u ze later kunt raadplegen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Bij gebruik van gereedschap zoals uw luchtcompressor, ongeacht of deze worden aangedreven door een elektromotor of een benzinemotor, moeten altijd de basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen. Lees de veiligheidsinstructies voor uw luchtcompressor door voordat u begint met gritstralen met dit gereedschap.

PRODUCTPARAMETERS

Tankvolume	10 gallon
Werkdruk	60-110 PSI
Luchtverbruik:	6-25cfm
Aanbevolen schurcapaciteit:	16 liter

Aandacht:

1. Gebruik geen accessoires die niet specifiek ontworpen zijn of aanbevolen door de gereedschapsfabrikant.
2. Laat vóór gebruik het water uit de luchtcompressor lopen om er zeker van te zijn dat er voldoende lucht aanwezig is en droog, en vermijd dat schurende media klonteringen veroorzaken, anders zal het niet werken.
3. Een van de keramische mondstukken is op het product geïnstalleerd.

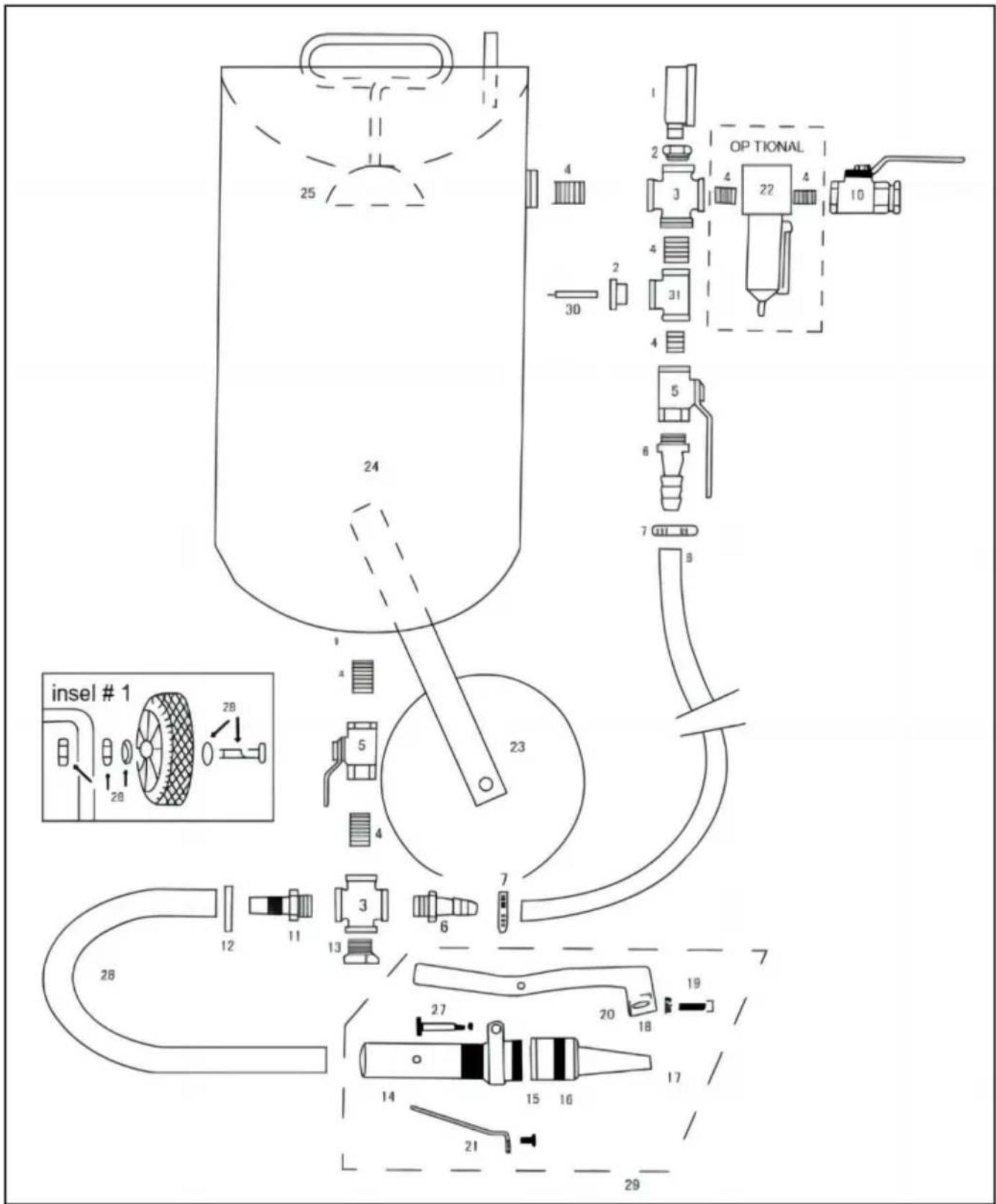

ONDERDELENLIJST

ONDERDELEN LIJST
ITEM NEE.	BESCHRIJVING	ITEM NEE.	BESCHRIJVING
1	druk meter	17	Mondstuk zich pag.4 voor maat
2 1/2"x Y4"-bussen	18	Afdichtingsblok
3 1/2 "kruis	19	Moer en bout montage
4 1/2"x gesloten nippels	20	Hendel
5 1/2"bronzen kogelkraan	21	Draaibare trekveer
6 1/2" messing adapter	22	1/2" vochtafscheider (optioneel)
7 Slangklem	23	wienen
8 Bypasslang 9	24	Drukvat
3/4"xY2"-bus	25	Sluiting pakking
10	1/2"kogelkraan (drukverlagend)	26	8"x1/2"IDabrasieve slang
11	1/2" slangadapter	27	Bout- en moereenheid
12 1/2" slangklem 13 1/2"	28	Asbout compleet
plug		29	Volledige dodemansgreep
14	Mondstukbasis met haakje	30	Drukventiel
15 Sproeierring	31	1/2" T-stuk
16 Mondstukborgmoer

GEBRUIKSHANDLEIDING

1. Gooi alle plastic zakken zorgvuldig weg en houd ze buiten het bereik van kinderen en huisdieren.
2. Controleer alle geleverde componenten volgens de lijst in deze handleiding. Zorg ervoor dat je alle genoemde onderdelen hebt.
3. Hoewel er bijzondere aandacht is besteed aan de productie van dit product, moet u voorzichtig zijn tijdens het montageproces om krassen door scherpe randen te voorkomen.
4. Draag tijdens montage en gebruik een veiligheidsbril en beschermende handschoenen.
5. Het product moet op een vlakke ondergrond worden geplaatst.

MONTAGE-INSTRUCTIES

1. Bevestig het wielsamenstel aan de wielbeugel. Draai de moer niet te vast aan tegen de wielnaaf, omdat er enige beweging nodig is om de wielen vrij te laten rollen. Draai de zeskantmoer direct tegen de wielsteunbehuizing aan om de wielconstructie op zijn plaats te vergrendelen.
2. De regelklep voor schuurmiddel is voorgemonteerd en bevestigd aan de bodem van de tank. Op alle fittingen is pijpdope gebruikt voor een positieve afdichting. Breng pijpdope aan op de onderkant van de leidingen. Sluit de slangconstructies aan zoals weergegeven in de afbeelding met de meegeleverde slangstelen en slangklemmen.
3. Bevestig de schuurmiddelslang en de luchtbypassslang aan de tankbasis. Ga verder met het monteren van de luchtinlaat, de chokeklep en de manometer zoals weergegeven in het diagram.

Tijdens deze stap moet een optionele luchtfilterconstructie, zoals weergegeven in het diagram, worden bevestigd. De fabrikant raadt het gebruik van buisdope aan op alle fittingen voor een positieve afdichting. Voor uw gemak zijn in de fabriek verschillende subassemblages voltooid. Zorg ervoor dat alle buisfittingen en slangklemmen goed vastzitten voordat u de blaster gebruikt.

WAARSCHUWING!

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of de dood tot gevolg hebben. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om te voorkomen dat slangkoppelingen per ongeluk losraken.

Als er luchtslangkoppelingen van het opdraaibare type worden gebruikt, moeten deze worden vastgezet met veiligheidsborgpennen of -draden om te voorkomen dat ze per ongeluk loskomen terwijl ze onder druk staan. Het loskoppelen van de slang terwijl deze onder druk staat, kan ernstig letsel veroorzaken.

1. De dodemansklepconstructie is voorgemonteerd en bevestigd aan de schuurslang. Het maakt bediening met één hand mogelijk met een veiligheidsuitschakeling wanneer de hand van de operator wordt verwijderd of de klep valt. (Draai de borgmoer niet te vast tegen het keramische mondstuk. Overmatig aandraaien kan schade aan het mondstuk veroorzaken.)

BELANGRIJK: Het afdichtingsblok/moer en boutconstructie moet worden afgesteld nadat het keramische mondstuk is geplaatst.

1. Controleer alle buisfittingen en slangklemmen opnieuw om er zeker van te zijn dat ze goed vastzitten.

VEILIGHEIDSPROCEDURES DRUKBLAZER

LET OP: LEES DEZE VEILIGHEIDSPROCEDURES IN DE HIERVAN

HELE DELEN VAN DE BEDIENINGSINSTRUCTIES STAAN HIERIN

WAARSCHUWINGEN.

Deze procedures zijn niet bedoeld om uitputtend te zijn vanwege de vele variabelen die er voorkomen in het straalveld. Daarom staan wij erop dat de handen, oren, mond, neus en ogen te allen tijde bedekt zijn met passende veiligheidsbescherming.

1. Plaats geen vingers, lichaamsdelen of componenten in de afdichting van het vulpluggebied waar de straalmachine onder druk staat. Het niet lukt om lichaamsdelen weg te houden uit het gebied van de vulplug zal ernstig letsel veroorzaken.
2. Overschrijd de maximale werkdruk van 125 PSI niet. Het niet bijhouden van de maximale werkdruk onder 125 PSI kan ertoe leiden dat de straalmachine barst, wat de dood of ernstig letsel tot gevolg kan hebben.
3. Iedereen in het ontploffingsgebied, inclusief de operator van de apparatuur, moet correct handelen, gebruik en onderhoud een door het NIOSH goedgekeurd ademhalingstoestel met luchttoevoer, nadat het stralen is opgehouden. Schadelijk stof kan lang in de lucht blijven hangen nadat de explosie geen letsel of de dood meer veroorzaakt.
4. Voordat u de drukblaster gebruikt: zet een veiligheidsbril, handschoenen en dergelijk op, en NIOSH-goedgekeurd ademhalingsapparaat. Draag altijd deze beschermende artikelen tijdens het gebruik en tijdens het onderhoud van uw straalmachine. Terwijl er een beschermkap is meegeleverd om u te helpen beschermen tegen rondvliegende onderdelen terwijl u de machine gebruikt, biedt de kap geen bescherming tegen door de lucht verspreide deeltjes. Een goed onderhouden luchttoevoerstraalapparaat en iedereen die straalt, moet een ademhalingsapparaat gebruiken.
5. Gebruik dikke handschoenen om uw handen te beschermen.
6. Gebruik bordjes om te voorkomen dat overspray iemand of iets anders raakt, en weet dat het stof een lange afstand kan afleggen. Straal in een groot open gebied om de schade te minimaliseren en schurende ophoping in de omliggende gebieden te voorkomen.
7. Trek de mediatank niet rond aan de schuurmiddelslang en laat de tank niet omvallen. De fitting kan breken, waardoor de machine onveilig wordt. Media en lucht onder 125 PSI hebben een zeer vernietigende kracht. Laat een machine die onder druk staat nooit onbeheerd achter. Als er zich een noodgeval voordoet, zoals een gesprongen straalslang, schakel de machine dan onmiddellijk UIT.
8. Laat de lucht uit de tank lopen via de inlaatklep en schakel eerst de stroom uit voor onderhoud of reiniging van welke aard dan ook. Bij het verwijderen van de spuitmond is voorzichtigheid geboden

omdat er nog steeds luchtdruk in de slang kan zitten als het mondstuk verstopt is.

1. Voer voor een veilige werking het aanbevolen preventieve onderhoud van de blaster uit

tank, externe eenheid en accessoires. Vervang alle versleten onderdelen voordat ze kapot gaan.

Onmiddellijke vervanging van versleten onderdelen is vereist. Vervanging van versleten onderdelen mislukt

componenten kunnen ertoe leiden dat de bestuurder of omstanders worden blootgesteld aan hoge snelheden

media en perslucht, wat ernstig letsel kan veroorzaken.

1. Gebruik geen bijtende materialen van welk type dan ook in de unit. Gebruik alleen schone, droge media.
2. Splits geen schurende slang. De las zal snel verslijten en kan met geweld optreden.

spuit media over de omgeving. Een versleten straalslang kan plotseling kapot gaan

barsten. Koppelingen en mondstukhouders hebben mogelijk niet voldoende grip op versleten

slang, waardoor ze onder druk afblazen. Perslucht en schuurmiddel

ontsnappen uit een gebarsten slang, of een losgekoppelde koppeling of mondstukhouder, zou kunnen

ernstig letsel veroorzaken.

1. Lassen, slijpen of boren op de straalmachine kan het schip verzwakken.

Persluchtdruk kan ertoe leiden dat een verzwakte straalmachine scheurt, wat de dood of ernstig letsel tot

gevolg kan hebben. Lassen, slijpen of boren op de straalmachine, zonder een National Board R-stempel, maakt de ASME- en National Board-certificering ongeldig, indien van toepassing.

machineschip, zonder een National Board R-stempel, maakt de ASME en National ongeldig

of personen. Houd afstand van het pad waar het schuurmiddel naar buiten komt. Het kan met hoge snelheid naar buiten treden. De impact van het naar buiten tredende schuurmiddel kan ernstig letsel veroorzaken.

1. Plaats de machine altijd zo dat de uitlaat van voorwerpen af wijst

of personen. Houd afstand van het pad waar het schuurmiddel maar buiten komt. Het kan hoog uittallen

snelheid. De impact van het naar buiten tredende schuurmiddel kan ernstig letsel veroorzaken.

1. Gebruik geen elektrische adapters die de aardpen op 115 volt elimineren.

Als u de machine niet goed aardt, kan dit letsel door een elektrische schok veroorzaken

en schade aan apparatuur. Om de kans op statische elektriciteit en de daarmee samenhangende gevolgen ervan te helpen verminderen

gerelateerde gevaren, moet u de straalmachine altijd aarden.

1. Gebruik deze apparatuur niet in een ruimte die als gevaarlijk kan worden beschouwd

haar ontvlambare gassen of vloeistoffen aanwezig zijn. Als u dit niet doet, kan dit een storing veroorzaken

explosie met ernstig letsel tot gevolg.

1. Door het gebruik van dit apparaat kan statische elektriciteit ontstaan. Niet binnenshuis gebruiken

vijftien meter van explosieve, potentieel explosieve stoffen, of hun dampen als een

explosie kan optreden.

1. Vul de tank niet te vol met media. Vul hem niet tot minder dan 15 cm vanaf de bovenkant van de tank.
2. VOORDAT U DE TANK OPENT, moet u de luchtdruk op de schuurmiddeltank aflaten.

Om dit te doen, draait u de luchttoevoerklep (19) dicht en drukt u deze knop naar beneden om de DEADMAN te openen

klep (1), om de druk in de leiding af te laten. Zorg ervoor dat de tankdrukmeter nul aangeeft en open vervolgens de tank.

1. BEHOUD DE JUISTE LUCHTDRUK, maximaal 110 PSI wordt aanbevolen, de druk mag niet hoger zijn dan 125 PSI. Als de druk hoger is dan 125 PSI, stop dan met al het werk

onmiddellijk en koppel de luchtcompressor los om de overdruk te verminderen.

Onderzoek het drukprobleem van de blaster pas als de manometer nul aangeeft.

GEBRUIKSAANWIJZING

BEDIENINGSTECHNIEK:

1. Sluit de luchtslang aan op de luchtinlaatklep. De fabrikant raadt aan om minimaal een inkomende luchtslang te gebruiken met een binnendiameter van 1/2 inch. Het gebruik van een luchtslang met een binnendiameter van minder dan 1/2 inch zal het luchtvolume beperken en resulteren in een slechte werking van de unit. Zorg ervoor dat er voldoende lucht aanwezig is voordat u lucht injecteert. De inlaatklep en mondstukklep staan in de UIT-positie. Met gesloten dodemansklep en de vulplug goed vastdraaien, open de luchtinlaatklep zodat de unit onder druk kan komen. Het bedrijfsbereik van de unit is 40 tot 110 PSI. Opmerking: Voor de juiste mondstukselectie, zie de mondstukselectietabel op pagina 11. Nadat u de juiste keuze van het mondstuk heeft gemaakt, plaatst u het mondstuk in de houderbasis. Plaats de sluitring opnieuw en schuif de borgmoer over het mondstuk en draai deze met de hand vast.
2. De Pressure Blaster is voorzien van een uniek semi-automatisch optreksluitingsontwerp. De fabrikant adviseert een fijn schuurmiddel met een vergelijkbare korrelgrootte als die van keukenzout. Dit verzekert een goede doorstroming en verkleint de kans op verstopping van de spuitmondjes. Wanneer u klaar bent om de container onder druk te zetten, trekt u de sluiting omhoog en zet u hem aan op de inkomende lucht. De interne luchtdruk zal de sluiting afdichten.
3. Met de blaster onder druk en de straalregelklep aan de onderkant van de unit gesloten, open de chokeklep waardoor lucht door de bypass-slang naar de basis van de unit kan stromen. Houd vervolgens de schuurmiddelslang vast bij de mondstukholderbehuizing met het mondstuk weg van de unit en de operator gericht, knijp de dodemansklep snel volledig in en open de regelklep aan de onderkant van de tank en stel deze zo af dat het schuurmiddel in de luchtstroom terechtkomt. Open langzaam de regelklep totdat schurend materiaal enigszins zichtbaar is. Zodra de doorstroomklep van de regelaar op de gewenste instelling is afgesteld, is verdere aanpassing alleen nodig bij het wisselen van schuurmateriaal of bij gebruik van een mondstuk met een andere ID.

Voor de beste prestaties moet de dodemansklep snel worden geopend en gesloten.

Opmerking: De chokeklep aan de achterkant van de tank op de bypass-luchtleiding moet open zijn tijdens het stralen.

WAARSCHUWING!

Alle personen, behalve de gebruiker van het apparaat, moeten uit de buurt van de straalmachine blijven. De gebruiker kan de machine op elk moment onder druk zetten of drukloos maken. Het geluid dat wordt gegenereerd door het plotseling vrijkomen van perslucht terwijl de machine aan het werk is, of wanneer de druk al dan niet onder druk staat, kan omstanders laten schrikken en er kan schurend materiaal onder druk ontsnappen. Beide omstandigheden kunnen leiden tot letsel.

NOZZLE-SELECTIETABEL

NOZZLE-ID CFM PSI			STRALINGSGEBIED SQ.FT./MIN.	SCHUREND VERBRUIK/HR.
3/32"	7	80	1/2	100 pond
1/8"	15	80	1 tot 1-1/2	150 pond.
5/32"	25	80	2 tot 2-1/2	200 pond.
3/16"	40	80	3 tot 3-1/2	300 pond.
1/4"	80	80	4 tot 4-1/2	500 pond.
5/16"	125	80 800	pond. 5 tot 6
OPMERKING: De dekking van het straaloppervlak per minuut en het straalminderverbruik zijn dat wel geschatte richtlijnen. Schurend materiaal en gestraald oppervlak konnen de dekking veranderen en verbruikscijfers. Bovendien zal er voor elke 15 meter straalslang een 5+zijn PSI-drukval

WAARSCHUWING!

De schroefdraad op het mondstuk en de mondstukhouder moeten elke keer worden geïnspecteerd. Het mondstuk is aan de houder bevestigd. Controleer de schroefdraad op slijtage en zorg dat de mondstukhouder het mondstuk goed vasthoudt. De sproeiersproeier moet ook worden geïnspecteerd op slijtage. Versleten mondstukringen veroorzaken draaderosie. Een loszittend mondstuk kan onder druk uitschieten uit de houder en kan ernstig letsel veroorzaken.

Als u de slang loskoppelt terwijl de unit onder druk staat, kan dit ernstig letsel of de dood veroorzaken. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om te helpen voorkomen dat slangkoppelingen per ongeluk losraken.

Als er opdraaibare luchtslangkoppelingen worden gebruikt, moeten deze worden beveiligd met een veiligheidsslot

pinnen of draden om onbedoelde ontkoppeling onder druk te voorkomen. Slang loskoppelen terwijl u onder druk staat, kan ernstig letsel veroorzaken.

AANBEVELING LUCHTCOMPRESSOR

Om een efficiënte werking van uw luchtcompressor mogelijk te maken, volgt u deze richtlijnen: Gebruik een kleiner mondstuk om de luchtvraag te regelen.

1. Niet continu stralen. Stop regelmatig met het stralen, zodat de compressor kan afkoelen.
2. Geen enkele compressor is ontworpen om constant op vol toerental te draaien. Gebruik 70% van de nominale uitgang. Gebruik een luchtslang of metalen leiding van minimaal 1/2 inch vanaf uw luchtcompressor naar de blaster. Als uw
3. compressor een overmatige hoeveelheid vocht creëert, raden wij aan een waterafscheider of vochtafscheider te gebruiken. Open de ontluchtingsklep totdat het water langzaam stroomt en laat het water voortdurend UIT.
4. De luchtcompressor moet op de bodem van de voorraadtank worden afgetapt via een afvoerklep en moet dagelijks worden afgeblazen. Het is niet ongebruikelijk om drie of vier liter water uit de voorraadtank te laten lopen op een dag met een hoge luchtvochtigheid. Een extra voorraadtank zal helpen.
5. Houd stof en media die vrijkomen bij het stralen weg van de luchtcompressorunit.

Houd u aan de maximale luchtdrukvereisten voor de blaster en stel uw luchtdruk in op de compressor om binnen deze limieten te draaien of gebruik een drukregelklep om de luchtdruk te verlagen tot het juiste bereik.

1. Als er vocht in de media zit, zal dit uiteindelijk de blastertank beschadigen of het systeem verstoppen. Houd de media en de compressorlucht droog om dit probleem te voorkomen.
2. Als het medium vochtig is, zeef het en droog het voordat u het gebruikt.
3. Laat na het stralen geen media in de tank achter, omdat dit vocht kan opnemen en de straalprestaties kan verslechteren.
4. Bewaar media op een droge plaats; houd media van de grond of betonnen vloeren. Zet het op een houten slede.
5. Als de luchtvochtigheid te hoog is, is het wellicht niet aan te raden om op dat moment te stralen.
6. Overweeg het gebruik van verschillende kwaliteiten of verschillende soorten media om verstopping van spuitmondjes door een hoog vochtgehalte te voorkomen.
7. Gebruik geen zand.

Waarschuwing!

Vul het drukvat niet tot binnen 15,5 cm van de bovenkant van het vat. Als een

De slang kan per ongeluk worden losgekoppeld tijdens het gebruik. Er kan mediaspray optreden.

SCHUURMIDDELEN EN DRUKGIDS
Material om teijken Schoongemaakt	Luchtdruk	Schuurmiddel Korrelgrootte
Stalen vaten	100-125 PSI	Kolenslak 10898		30/50 20/40
Automatische spataborden	50-80 PSI	Kolenslak 10898 80/120			20/40
Baksteen en bloc 80-125 PSI	Kolenslak 10898			30/50 20/40
Stalen kasten	80-125 PSI	Kolenslak 10898		30/50 20/40
Vrachtwagencarroserieën	100-125 PSI	Kolenslak 10898		30/50 20/40
Glas etsen	50-70 PSI	Glas kralen	Silicium carbide	30/40	100
Hout	50-70 PSI	Notendoppen	Glas kralen	14/30 30/40

Zie ademhalingsgerelateerde WAARSCHUWINGEN aan het begin van de handleiding.

Kolenslakken

Kolenslak wordt gebruikt wanneer verf en roest van staal, zoals auto's, moet worden verwijderd, carrosserieën, tanks of zware machines. Steenkoolslak is superieur aan silica omdat het slechts 0,1% vrije silica bevat, sneller snijdt, kan worden hergebruikt, is vochtvrij en zal niet verpakken of vocht absorberen. (25 lb/container)

Stalen korrel

Staalgrit snijdt extreem snel door roestig metaal en moeilijk te verwijderen verf. Staalgrit is populair omdat het een zeer gladde afwerking achterlaat. Het is ook vergelijkbaar in prijs ten opzichte van de meeste andere speciale schuurmiddelen. Staalgrit wordt aanbevolen bij terugwinsystemen of kasten. (25 lb container)

Glazen kraal

Glaskralen worden gebruikt om een satijnen of matte afwerking te creëren. Glazen kralen worden aanbevolen in terugwinningssystemen of kasten.

Aluminiumoxide

Aluminiumoxide is een hoogwaardig schuurmiddel dat scherper is dan zand (niet

aanbevolen) en snijdt twee keer zo snel als zand. Het laat een gladde, gestructureerde afwerking achter

zonder putten. Aluminiumoxide is ruwer dan glaskralen en kan er overheen worden gebruikt

en opnieuw. Het is een van de meest economische schuurmiddelen die u in elk type schuurmiddel kunt gebruiken

terugwinningssystemen of kasten.

Kunststof korrel

Hoofdzakelijk gebruikt voor het strippen van aluminium en glasvezel. Ideaal voor het verwijderen van verf. Licht oxidatie en oppervlakteroest. Aanbevolen voor gebruik in straalcabines vanwege deze

creëert zeer weinig stof. Werkt snel, gaat lang mee en vergroot de zichtbaarheid binnenin het cabinet.

TIPS VOOR HET OPLOSSEN VAN PROBLEMEN

PROBLEEM/OORZAAK	MOGELIJKE OPLOSSING
Stijgende explosiestroom:
Luchtdruk te laag	Zie "Gebrek aan luchtdruk"
Te veel media	Pas de mediaklep aan
Overmatig mediagebruik:
Mediaklep te ver open	lets sluiten
Luchtdruk te laag	Controler de manometer
Verstopping en verstopping van de straalstroom:
Puin in de media	Opschonen en screenen
Mediaformaat te groot	Gebruik een Kleinere korrelgrootte
Mondstuk pluggen	Gebruik een groter mondstuk
Mondstuk pluggen	Pas de mediaklep aan
Natte media	Droge media, voer water uit de lucht af
Vocht in schurende media:
Natte media	Verander of gebruik droge media
Water in de lucht	Water uit luchtvaartmaatschappijen afvoeren
Water in reservoir	Leegmaken, uittrogen en opnieuw vullen
Vochtigা:
Matige luchtvochtigheid	Houd media zo droog möglichk
Matige luchtvochtigkeit	Gebruik een droger of vochtafscheider
Hoge luchtvochtigkeit	Vermijd die gebruiksperiode indien möglich
Overbelaste compressor:
Compressor te Klein	Beperk de gebruikte tijd
Mondstukmaat te groot	Gebruik een kleiner formaat
Er+zijn te veel lekkages in de leidingen	Sluit de leidingen af en draai ze vast
Gaten in schuurmiddelslang	Vervang de slang
Luchtfilter op compressor verstopt	Schoon
Gebrek aan luchtdruk:
Compressor te Klein	Gebruik een kleiner mondstuk
Toevoerkleppen staan nicht op volle stand	Kleppen openen
Mondstukmaat te groot	Gebruik een kleiner formaat
Lekkages in sanitair	Sluit de leidingen af en draai ze vast
Gaten in schuurmiddelslang	Vervang de slang
Luchtfilter op compressor verstopt	Reinig filter
Urethaanpakking versleten of vuil	Pakking reinigen of verwangen
Gebrek aan schurende stroom:
Blastertank leeg	Vul tank
Vocht in media	Droge media
Niet genoeg luchtdruk	Controler system
Schuurslang geknikt	Slang recktrekken
Puin in de media	Media reinigen of zeven

ONDERHOUD

WAARSCHUWING!

Als u het volgende niet in acht neemt voordat u onderhoud uitvoert, kan dit tot gevolg hebben ernstig letsel of overlijden door het plotseling vrijkomen van perslucht:

Maak de straalmachine drukloos.

Koppel de voeding los.

Vergrendel en label de persluchttoevoer.

Ontlucht de luchttoevoerleiding naar het straalpistool.

Onmiddellijke vervanging van versleten onderdelen is vereist. Vervanging van versleten onderdelen mislukt

componenten kunnen de operator of omstanders blootstellen aan media met hoge snelheid; perslucht kan de dood of ernstig letsel veroorzaken.

Lekkages rond koppelingen en mondstukhouders duiden op versleten of loszittende onderdelen.

Mondstukhouders en koppelingen die niet goed op de slang passen en mondstukken die niet goed in de spuitmondhouders passen, kunnen losraken als ze onder druk staan. Impact van sproeiers, koppelingen, slangen of schuurmiddelen, en onderdelen die zijn losgekoppeld terwijl ze zich onder druk bevonden, kan ernstig letsel veroorzaken. Om een lange en efficiënte levensduur van de dodemanshendel te garanderen, worden de volgende procedures ten zeerste aanbevolen om te worden gevolgd:

1. Periodiek (na 5-6 maanden matig gebruik of na 10-15 uur zwaar industrieel gebruik) vervang alle slangadapters die uitsluitend bedoeld zijn voor gebruik met schurende stroming.
2. Vervang het rubberen afdichtingsblok na 7-10 uur gebruik om het goed te laten uitzetten.
3. Controleer de schuurslang als deze vaak begint te slingeren of media of lucht rond de slang lekt slang- of handgreepgedeelte.
4. Vervang het mondstuk wanneer het versleten is door de volgende grotere maat.
5. Controleer de urethaanpakking in de optreksluiting als er teveel lucht lekt uit de opening (zorg ervoor dat de pakking vrij is van media).

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

VEVOR®

TOUGH TOOLS, HALF PRICE
