Tipo di prodotto	Sabbiatrice a pressione (granigliatrice)
Modello	FF-Q904
Marca	Vevor
Capacità del serbatoio	10 galloni (circa 38 litri)
Pressione di lavoro	60-110 PSI (max 125 PSI)
Consumo d'aria	6-25 CFM (piedi cubi al minuto)
Capacità abrasiva suggerita	16 litri
Materiale del serbatoio	Acciaio
Certificazioni	CE, UKCA
Dimensioni (circa)	60 x 40 x 80 cm
Peso (circa)	25 kg
Alimentazione	Aria compressa (compressore esterno)
Funzioni principali	Sabbiatura abrasiva per decapaggio, pulizia e finitura di superfici
Manutenzione e pulizia	Scaricare l'acqua dal compressore, asciugare il materiale abrasivo, sostituire le parti usurate (guarnizione, ugello, tubo)
Sicurezza	Indossare occhiali, guanti, respiratore approvato NIOSH; non superare 125 PSI; decomprimere prima della manutenzione
Pezzi di ricambio e riparabilità	Ugelli in ceramica, guarnizioni, tubo abrasivo, impugnatura Deadman, valvole; pezzi di ricambio disponibili
Informazioni generali	Solo per uso interno; non utilizzare materiali corrosivi; conservare in luogo asciutto

Domande frequenti - FF-Q904 Vevor

Che tipo di abrasivo usare con la sabbiatrice Vevor FF-Q904?

Utilizzare abrasivi secchi come scorie di carbone (granulometria 30/50 o 20/40), perle di vetro, ossido di alluminio o graniglia d'acciaio. Evitare la sabbia silicea a causa del rischio di silicosi. Consultare la tabella di selezione degli ugelli per adattare la portata.

Quale pressione dell'aria è necessaria per la FF-Q904?

La pressione di lavoro consigliata è 60-110 PSI, con un massimo di 125 PSI. Utilizzare un compressore che fornisca almeno 6-25 CFM in base alla dimensione dell'ugello. Una pressione troppo elevata può danneggiare l'attrezzatura.

Come evitare l'otturazione dell'ugello?

Assicurarsi che l'abrasivo sia asciutto e privo di umidità. Utilizzare un separatore di umidità sul compressore. Se l'otturazione persiste, ridurre la granulometria o aprire leggermente la valvola di regolazione.

Quale dimensione dell'ugello scegliere per un determinato lavoro?

Fare riferimento alla tabella del manuale: un ugello da 3/32" consuma 7 CFM a 80 PSI e copre 0,5 ft²/min (100 lb/h di abrasivo). Ugelli più grandi aumentano la portata ma richiedono un compressore più potente.

È obbligatorio indossare un respiratore?

Sì, imperativamente. La sabbiatura genera polveri nocive (silice, piombo, ecc.). Indossare un respiratore con adduzione d'aria approvato NIOSH, anche dopo aver smesso di sabbiare.

Come svuotare il serbatoio dell'abrasivo?

Tagliare l'alimentazione d'aria, aprire la valvola Deadman per decomprimere, poi aprire il tappo di riempimento. Svuotare l'abrasivo secco in un contenitore. Non lasciare mai residui umidi nel serbatoio.

Cosa fare se la macchina non produce abbastanza pressione?

Verificare che il compressore sia adeguato (dimensione dell'ugello adatta), che le valvole siano aperte, che non ci siano perdite nell'impianto o buchi nel tubo abrasivo. Pulire il filtro dell'aria del compressore se necessario.

Come sostituire l'ugello in ceramica?

Decomprimere l'apparecchio, svitare il dado di fissaggio, rimuovere la rondella e l'ugello usurato. Inserire il nuovo ugello con la rondella e serrare il dado a mano. Non serrare eccessivamente per evitare di rompere l'ugello.

Si può usare la sabbiatrice per lavori all'aperto?

Sì, ma posizionarla in un luogo ben ventilato e utilizzare un respiratore. Proteggere le aree circostanti dagli spruzzi. Evitare i giorni molto umidi perché l'umidità può bloccare il circuito abrasivo.

Qual è la frequenza di manutenzione consigliata?

Dopo 5-6 mesi di uso moderato o 10-15 ore intensive, sostituire gli adattatori e il blocco di tenuta. Controllare la guarnizione uretanica e il tubo abrasivo mensilmente. Ingrassare le valvole se necessario.

MANUALE UTENTE FF-Q904 Vevor

Supporto tecnico e certificato di garanzia elettronico: www.vevor.com/supporto

SERBATOIO SABBIATRICE ABRASIVA

MODELLO: FF-Q904

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

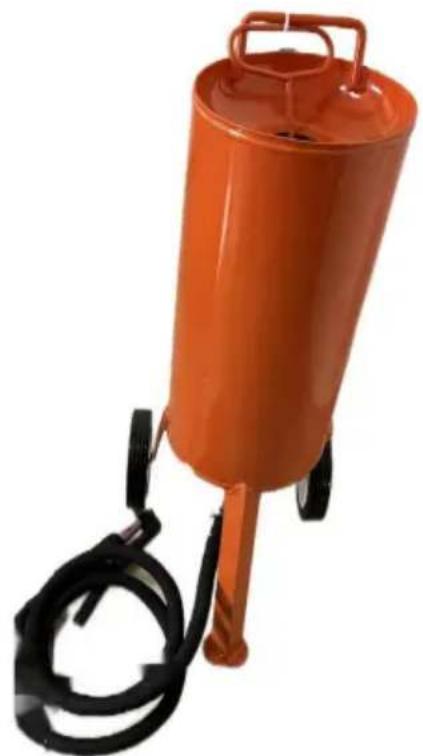

VEVOR®

TOUGH TOOLS, HALF PRICE

SABBIATRICE ABRASIVA

CISTERNA

MODELLO: FF-Q904

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronico: www.vevor.com/supporto

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attendamente il manuale di istruzioni.
	Indossare sempre occhiali di sicurezza omologati ANSI durante il lavoro con strumenti e attrezzature. Indossare una protezione per gli occhi. Indossare protezioni per le orecchie. Indossare quanti protettivi.
CE UK CA	La conformità è una certificazione di sicurezza CE e Regno Unito.

Avvertenze e precauzioni di sicurezza

Grazie per aver utilizzato questo prodotto. Per essere sicuri di poter utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima dell'uso e conservarle correttamente per riferimento futuro. Assicurati di leggere le precauzioni e le regole di sicurezza in questa pagina per garantire un utilizzo sicuro. Questo manuale descriverà le avvertenze di sicurezza e precauzioni, il funzionamento, la manutenzione e la pulizia. Gli avvertimenti e le istruzioni esaminati in questo manuale non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. La cautela e il buon senso non sono incorporati in questo prodotto, poiché riteniamo che gli utenti saranno conformi a questi codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare le macchine in luoghi umidi o bagnati. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare il prodotto in presenza di gas o liquidi infiammabili.
3. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro. Non lasciare che maneggino macchine, strumenti o prolunghe.
4. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli strumenti devono essere conservati in un luogo asciutto per inibire la ruggine. Chiudere sempre gli strumenti e tenerli fuori dalla portata dei bambini.
5. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o

Attaccamento per svolgere il lavoro di uno strumento industriale più grande. Ci sono alcune applicazioni per cui è stato progettato quello strumento. Farà il lavoro meglio e in modo più sicuro alla velocità per la quale era destinato. Non modificare quello strumento e non utilizzarlo per uno scopo per il quale non era destinato. 6. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli perché potrebbero impigliarsi nelle parti mobili. Sono consigliati indumenti protettivi, elettricamente non conduttivi e calzature antiscivolo durante il lavoro. Indossare una copertura restrittiva per contenere i capelli lunghi. 7. Utilizzare protezioni per occhi e orecchie. Indossare sempre occhiali di protezione antiurto approvati ANSI. 8. Conservare gli strumenti con cura. Ispezionare periodicamente i cavi dell'utensile e, se danneggiati, farli riparare da un tecnico autorizzato. Le maniglie devono essere sempre mantenute pulite, asciutte e prive di olio e grasso. Si prega di spegnere e scollegare prima della manutenzione e pulizia. 9. Evitare avviamenti involontari. Si prega di spegnere la fonte d'aria quando non in uso. 10. Stai attento. Guarda cosa stai facendo, usa il buon senso. Non operare qualsiasi strumento quando sei stanco. 11. Verificare la presenza di parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte visibilmente danneggiata deve essere controllata attentamente per determinare che funzionerà correttamente e svolgerà la sua funzione prevista. Controllare l'allineamento e il vincolo delle parti mobili; eventuali parti rotte o dispositivi di montaggio; e qualsiasi altra condizione che possa influire sull'operazione appropriata. Qualsiasi parte danneggiata deve essere adeguatamente riparata o sostituita da un tecnico qualificato. Non utilizzare l'utensile se uno degli interruttori non gira Acceso e spento correttamente. 12. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo parti di ricambio identiche. L'uso di qualsiasi altra parte annullerà la garanzia. Utilizzare solo accessori destinati all'uso con l'utensile. 13. Non utilizzare l'utensile sotto l'effetto di alcol o droghe. Leggere le etichette di avvertenza sulle prescrizioni per determinare se il tuo giudizio o i tuoi riflessi sono compromessi durante l'assunzione di farmaci. In caso di dubbi, non utilizzare lo strumento. 14. Manutenzione. Per la tua sicurezza, la manutenzione deve essere eseguita regolarmente da un tecnico qualificato. 15. Non utilizzare mai la macchina in prossimità di materiali infiammabili. 16. NON immergere l'apparecchio in acqua o altri liquidi.

1. Questo prodotto non può essere utilizzato per altri scopi. Non adatto per uso commerciale. SOLO PER USO INTERNO.
2. Non utilizzare alcol, benzina, ecc. come refrigerante.
3. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o un accessorio rotto potrebbero volare via e provocare lesioni anche al di fuori dell'area operativa.
4. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme, a meno che non siano supervisionate da una persona responsabile per garantire che possano utilizzare l'apparecchio in sicurezza. I bambini piccoli devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio. I bambini e gli animali domestici devono stare lontani dal prodotto.
5. NON PULIRLO CON NESSUN MATERIALE ABRASIVO.
6. Non lasciarlo mai incustodito durante l'uso.

Avvertenza: le avvertenze, le precauzioni e le istruzioni discusse in questo manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere incorporati nel prodotto, ma devono essere forniti dall'operatore dello strumento.

AVVERTENZA RISCHIO PER LA SALUTE

AVVERTIMENTO!

Non utilizzare una pistola a pressione ALLSOURCE prima di aver letto questo manuale e di averne compresi i contenuti e gli avvertimenti. Questi avvisi sono inclusi per la

salute e sicurezza dell'operatore e di chi si trova nelle immediate vicinanze. Conservare questo manuale per riferimento futuro.

La polvere creata da levigatura, segatura, molatura, perforazione e altri lavori di costruzione

le attività possono contenere sostanze chimiche note per causare il cancro, difetti congeniti o altri danni riproduttivi e malattie respiratorie. Alcuni esempi di sostanze chimiche includono:

• Piombo da vernici a base di piombo

Silice cristallina da mattoni, cemento e altri prodotti per muratura. Arsenico e cromo da legname trattato chimicamente.

Il rischio derivante da queste esposizioni varia a seconda della frequenza con cui si esegue questo tipo di attività.

Lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavora in un'area ventilata e con attrezzature di sicurezza approvate, come maschere antipolvere appositamente progettate per filtrare le particelle microscopiche.

La sabbiatura abrasiva produce polvere nociva. Tutti coloro che si trovano nell'area di sabbiatura devono indossare un respiratore ad adduzione d'aria approvato NIOSH, adeguatamente montato e sottoposto a corretta manutenzione.

AVVERTENZE: SILICOSI E ALTRE POLVERI. Respirare la polvere

della sabbia silicea può causare silicosi, una malattia polmonare mortale. Respirare polvere durante le operazioni di brillamento può anche causare asbestosi e/o altre malattie gravi o mortali. Chiunque esegua operazioni di sabbiatura, chiunque maneggi o utilizzi mezzi contenenti sostanze tossiche o mezzi con più dell'1% di silice cristallina, e chiunque si trovi nell'area della polvere, deve utilizzare un respiratore per sabbiatura abrasiva alimentato ad aria, ben mantenuto e approvato dal NIOSH. La polvere nociva può rimanere sospesa nell'aria per lunghi periodi di tempo dopo la cessazione dell'attività di sabbiatura, causando lesioni gravi o mortali.

Prima di rimuovere il respiratore, utilizzare uno strumento di monitoraggio dell'aria per determinare se l'atmosfera è sicura da respirare. Contattare l'ufficio OSHA o NIOSH locale per determinare il respiratore adatto alla propria applicazione particolare.

I respiratori ad adduzione d'aria non rimuovono né proteggono dal monossido di carbonio (CO) o da qualsiasi altro gas tossico. Utilizzare un dispositivo per la rimozione del monossido di carbonio e un dispositivo di monitoraggio con il respiratore per garantire un'aria di qualità di grado D. Seguire tutti gli standard OSHA applicabili e il regolamento OSHA 1910.134(d).

CONSERVA QUESTE ISTRUZIONI

Queste istruzioni saranno necessarie per le istruzioni di sicurezza, le procedure operative, l'elenco delle parti e la garanzia. Metterle in un luogo sicuro e asciutto per riferimento futuro.

IMPORTANTI ISTRUZIONI DI SICUREZZA

AVVERTENZA: quando si utilizzano strumenti come il compressore d'aria, sia esso alimentato da un motore elettrico o da un motore a benzina, è necessario seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di incendio, scosse elettriche e lesioni personali. È necessario rivedere le istruzioni di sicurezza del compressore d'aria prima di iniziare la sabbiatura abrasiva con questo strumento.

PARAMETRI DEL PRODOTTO

Volume del serbatoio	10 galloni
Pressione lavorativa	60-110PSI
Consumo d'aria:	6-25 cm3
Capacità abrasiva consigliata:	16 I

Attenzione:

1. Non utilizzare accessori che non siano specificamente progettati e consigliati dal produttore dell'utensile.
2. Scaricare l'acqua dal compressore d'aria prima dell'uso per garantire che l'aria sia asciutta ed evitare grumi abrasivi (supporti), altrimenti non funzionerà.
3. Uno degli ugelli in ceramica è stato installato sul prodotto.

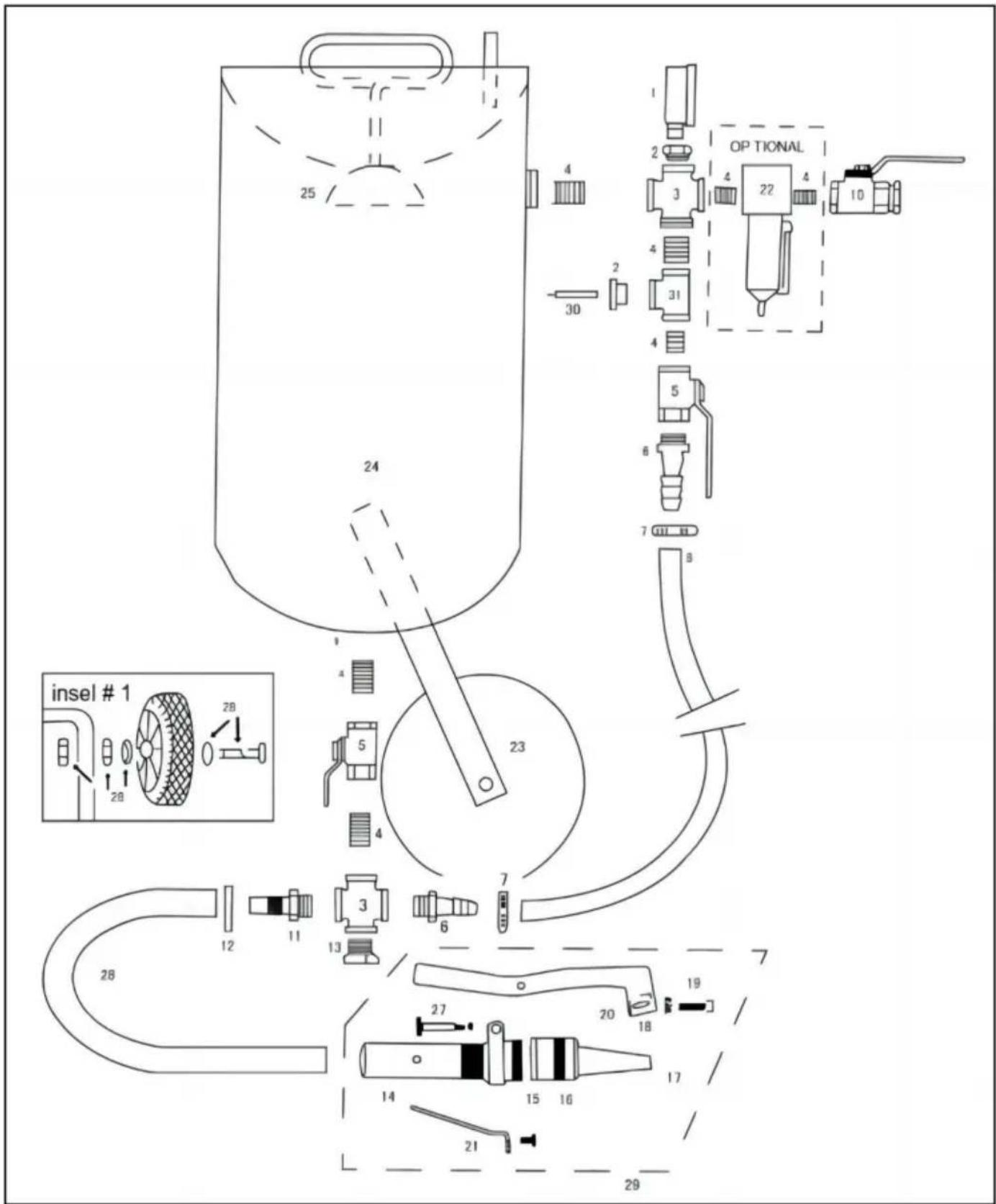

ELENCO DELLE PARTI

ELENCO DELLE PARTI
ARTICOLO NO.	DESCRIZIONE	ARTICOLO NO.	DESCRIZIONE
1	manometro	17	Ugello vedere pag.4 per le dimensioni
Boccola da 2 1/2"x Y4".		18	Blocco di tenuta
Croce da 3 1/2".		19	Assemblaggio dato e bullone
4 1/2"x capezzoli chiusi		20	Maniglia
Valvola a sfera in bronze da 5 1/2".		21	Molla di tensione del perno
Adattatore in ottone da 6 1/2".		22	Separatore di umidità da 1/2" (opzionale)
7 Fascetta stringitubo		23	ruote
8 Tubo by-pass 9 Boccola		24	Serbatoio di pressione
da 3/4"xY2".		25	Guarnizione di chiusura
10	Valvola a sfera da 1/2". (alleviamento della pressione)	26	Tubo abrasivo 8"x1/2".
11	Adattatore per tubo da 1/2".	27	Gruppo bullone e dato
Fascetta stringitubo da 12		28	Bullone dell'asse
1/2".	Tappo da 13 1/2".	29	Maniglia Deadman completa
14	Base ugello con staffa	30	Valvola di sovrappressione
15 Rondella ugello		31	T da 1/2".
16 Dado fermo ugello

NOTE DI INSTALLAZIONE

1. Smaltire con cura tutti i sacchetti di plastica e tenerli lontano dalla portata dei bambini e degli animali domestici.
2. Controllare tutti i componenti forniti secondo l'elenco in questo manuale. Assicurarsi di avere tutte le parti elencate.
3. Pur prestando particolare attenzione durante la realizzazione di questo prodotto, è necessario fare attenzione durante il processo di assemblaggio per evitare di graffiarsi con gli spigoli vivi.
4. Indossare occhiali protettivi e guanti protettivi durante il montaggio e l'uso.
5. Il prodotto deve essere posizionato su una superficie piana.

ISTRUZIONI DI MONTAGGIO

1. Collegare il gruppo ruota alla staffa della ruota. Non serrare il dado perfettamente contro il mozzo della ruota, poiché è necessario un certo movimento per consentire il libero scorrimento delle ruote. Stringere il dado esagonale direttamente contro l'alloggiamento del supporto della ruota per bloccare il gruppo della ruota in posizione.
2. La valvola di regolazione dell'abrasivo è stata preassemblata e fissata al fondo del serbatoio. Il sigillante per tubi è stato utilizzato su tutti i raccordi per una tenuta positiva. Applicare il sigillante per tubi sul fondo dell'impianto idraulico. Collegare i gruppi di tubi flessibili come indicato nell'illustrazione con gli steli dei tubi flessibili e le fascette stringitubo in dotazione.
3. Collegare il tubo dell'abrasivo e il tubo di bypass dell'aria alla base del serbatoio. Procedere con l'assemblaggio della presa d'aria, della valvola dell'aria e del manometro come indicato nello schema.

Durante questa fase è necessario collegare il gruppo filtro dell'aria opzionale, come indicato nel diagramma. Il produttore consiglia l'uso di sigillante per tubi su tutti i raccordi per una tenuta positiva. Diversi sottogruppi sono stati completati in fabbrica per vostra comodità. Accertarsi che tutti i raccordi dei tubi e le fascette stringitubo siano serrati prima di utilizzare la sabbiatrice.

AVVERTENZA!

Lo scollegamento del tubo nell'unità è molto pericoloso: la pressione potrebbe causare lesioni gravi o mortali. Utilizzare perni di bloccaggio e cavi di sicurezza in tutti i collegamenti dei giunti per evitare che i raccordi dei tubi si disconnettano accidentalmente.

Se vengono utilizzati raccordi per tubi dell'aria di tipo twist-on, devono essere fissati con perni o fili di sicurezza per evitare la disconnessione accidentale quando sono sotto pressione. Lo scollegamento del tubo quando è sotto pressione potrebbe causare gravi lesioni.

1. Il gruppo valvola Deadman è stato preassemblato e collegato al tubo abrasivo. Consente il funzionamento con una sola mano con arresto di sicurezza quando la mano dell'operatore viene rimossa o la valvola cade. (Non stringere eccessivamente il dado di fissaggio contro l'ugello in ceramica. Un serraggio eccessivo potrebbe causare danni all'ugello.)

IMPORTANTE: il gruppo blocco di tenuta/dado e bullone deve essere regolato dopo aver inserito l'ugello in ceramica.

1. Ricontrollare tutti i raccordi dei tubi e le fascette stringitubo per garantire che siano serrati saldamente.

ATTENZIONE: LEGGERE LE PROCEDURE DI SICUREZZA

ALL'INTERNO DI QUESTE SI TROVANO PARTI INTEGRALI DELLE ISTRUZIONI PER L'USO

AVVERTENZE.

Queste procedure non intendono essere esaustive a causa delle numerose variabili in gioco

nel campo della sabbiatura abrasiva. Pertanto, INSISTIAMO che le mani, le orecchie, la bocca, il naso e gli

occhi siano sempre coperti con un'adeguata protezione di sicurezza.

1. Non inserire le dita, parti del corpo o altri componenti nella guarnizione del tappo di riempimento

zona in cui la granigliatrice viene pressurizzata. La mancata tenuta di parti del corpo

nell'area del tappo di riempimento potrebbe causare gravi lesioni.

1. Non superare la pressione massima di esercizio di 125 PSI. Il mancato mantenimento

una pressione massima di esercizio inferiore a 125 PSI può causare lo scoppio della granigliatrice, causando

morte o lesioni gravi.

1. Tutti coloro che si trovano nell'area dell'esplosione, compreso l'operatore dell'attrezzatura, devono procedere correttamente

utilizzare e mantenere un respiratore ad aria approvato NIOSH, anche dopo che l'esplosione

è cessata. Le polveri nocive possono rimanere sospese nell'aria per lunghi periodi di tempo

dopo che l'esplosione ha cessato di provocare lesioni o morte.

1. Prima di utilizzare la pistola a pressione: indossare occhiali, guanti e

respiratore approvato dal NIOSH. Indossare sempre questi indumenti protettivi durante il funzionamento

e durante la manutenzione della sabbiatrice abrasiva. Viene fornito un cappuccio protettivo

che aiuta a proteggerti dalle parti volanti quando usi la macchina, ma il cappuccio non

fornisce protezione dalle particelle sospese nell'aria. Una sabbiatrice alimentata ad aria ben mantenuta

richiede che chiunque la utilizzi indossi il respiratore.

1. Utilizzare guanti spessi per proteggere le mani.
2. Utilizzare i tabelloni per evitare che gli spruzzi eccessivi colpiscano qualcuno o qualcos'altro

La polvere viaggerà a lunga distanza. Far esplodere in un'ampia area aperta per ridurre al minimo

l'accumulo di abrasivo nelle aree circostanti.

1. Non trascinare il serbatoio del fluido afferrandolo per il tubo abrasivo né lasciarlo cadere.

Il raccordo potrebbe rompersi rendendo la macchina pericolosa. I mezzi e l'aria sotto i 125 PSI hanno

una forza distruttiva molto elevata. Non lasciare mai una macchina pressurizzata incustodita. Se uno

In caso di emergenza, ad esempio lo scoppio di un tubo di sabbiatura, spegnere immediatamente la macchina.

1. Scaricare l'aria dal serbatoio attraverso la valvola di ingresso e scollegare prima l'alimentazione

per la pulizia di manutenzione di qualsiasi tipo. Quando si rimuove l'ugello, prestare attenzione

alla pressione esercitata poiché l'aria potrebbe essere ancora nel tubo se l'ugello è ostruito.

1. Per un funzionamento sicuro, eseguire la manutenzione preventiva consigliata sul serbatoio, l'unità remota e gli accessori. Sostituire tutte le parti usurate prima che si guastino.

È necessaria la sostituzione immediata dei componenti usurati. La mancata sostituzione dei componenti usurati potrebbe esporre l'operatore o gli astanti a fluidi ad alta velocità e aria compressa, causando gravi lesioni.

1. Non utilizzare materiali corrosivi di alcun tipo nell'unità. Utilizzare solo supporti puliti e asciutti.
2. Non giuntare il tubo abrasivo. La giunzione si consumerà rapidamente e potrebbe spruzzare violentemente il prodotto sull'area circostante. Un tubo di sabbiatura usurato potrebbe rompersi improvvisamente. Giunti e portaugelli potrebbero non aderire adeguatamente a un tubo flessibile usurato, provocandone lo scarico sotto pressione. Aria compressa e abrasivo potrebbero fuoriuscire da un tubo rotto, da un raccordo o da un portaugello scollegato, causando gravi lesioni.
3. Saldature, molature o perforazioni sulla granigliatrice potrebbero indebolire il recipiente. La pressione dell'aria compressa potrebbe causare la rottura di una granigliatrice indebolita, con conseguenti lesioni gravi o mortali. Saldatura, molatura o perforazione sulla macchina annullano il timbro R del National Board e la certificazione ASME e National Board, se applicabile.
4. Posizionare sempre la macchina in modo che la presa sia rivolta lontano da qualsiasi oggetto o persone. Stare lontani dal percorso di uscita dell'abrasivo. Potrebbe uscire ad alta velocità. L'impatto dell'abrasivo in uscita potrebbe causare gravi lesioni.
5. Non utilizzare adattatori elettrici che eliminino il polo di terra su spine da 115 volt. La mancata messa a terra della macchina potrebbe causare lesioni dovute a scosse elettriche e danni alle apparecchiature. Per contribuire a ridurre la possibilità di elettricità statica e i rischi correlati, mettere sempre a terra la granigliatrice.
6. Non utilizzare questa attrezzatura in aree che potrebbero essere considerate pericolose o dove sono presenti gas o liquidi infiammabili. In caso contrario, si potrebbe causare un'esplosione con conseguenti lesioni gravi.
7. L'uso di questa apparecchiatura può creare elettricità statica. Non utilizzare in ambienti chiusi entro cinquanta piedi da sostanze esplosive o potenzialmente esplosive o dai loro vapori, poiché potrebbe verificarsi un'esplosione.
8. Non riempire eccessivamente il serbatoio con il materiale. Non riempire fino a 6 pollici dalla parte superiore del serbatoio.
9. PRIMA DI APRIRE IL SERBATOIO, rilasciare la pressione dell'aria sul serbatoio dell'abrasivo. Per fare ciò, chiudere la valvola di alimentazione dell'aria (19) e spingerla verso il basso per aprire la valvola DEADMAN

(1), per scaricare la pressione nella linea. Assicurarsi che il manometro della bombola indichi la lettura zero prima di aprire il serbatoio.

1. MANTENERE LA PRESSIONE DELL'ARIA CORRETTA. Si consiglia un massimo di 110 PSI; la pressione non deve superare 125 PSI. Se la pressione supera i 125 PSI, interrompere tutto il lavoro

immediatamente e scollegare il compressore d'aria per ridurre la pressione in eccesso.

Non indagare sul problema della pressione del blaster finché il manometro non indica zero.

ISTRUZIONI PER L'USO

TECNICA OPERATIVA:

1. Collegare il tubo dell'aria alla valvola di ingresso dell'aria. Il produttore consiglia di utilizzare il minimo

tubo dell'aria in entrata con diametro interno di 1/2". L'uso di un tubo dell'aria inferiore a 1/2" di diametro interno limiterà il

volume dell'aria e comprometterà il funzionamento dell'unità. Prima dell'iniezione di aria, assicurarsi dell'aria

la valvola di ingresso e la valvola dell'ugello sono in posizione OFF. Con la valvola uomo morto chiusa

e tappo di riempimento stretto, valvola di ingresso dell'aria aperta che consente all'aria di pressurizzare. Campo di funzionamento

dell'unità è compreso tra 40 e 110 PSI. Nota: per la corretta selezione dell'ugello, fare riferimento alla selezione dell'ugello

tabella a pagina 11. Dopo aver selezionato correttamente l'ugello, inserire l'ugello nella base del fermo. Impostato

ancora una volta la rondella e far scorrere il dado di fermo sull'ugello e serrare a mano.

1. Il Pressure Blaster è dotato di un'esclusiva chiusura pull-up semiautomatica

progetto. Il produttore consiglia un abrasivo di grana fine con dimensioni granulari simili

a quello del sale da cucina. Ciò garantisce un flusso adeguato e riduce la possibilità di ugelli

ostruzione. Quando si è pronti a pressurizzare il contenitore, sollevare la chiusura e accendere

aria in entrata. La pressione dell'aria interna sigillerà la chiusura.

1. Con la sabbiatrice pressurizzata e la valvola di regolazione del flusso dell'abrasivo alla base dell'unità

valvola di strozzamento chiusa e aperta che consente all'aria di fluire attraverso il tubo di bypass alla base del

unità. Quindi tenere il tubo abrasivo tramite l'alloggiamento del fermo dell'ugello con l'ugello

diretto lontano dall'unità e dall'operatore, premere rapidamente e completamente la valvola Deadman

aprire e regolare la valvola di regolazione alla base del serbatoio per spurgare l'abrasivo nell'aria

fluire. Aprire lentamente la valvola di regolazione finché il materiale abrasivo non diventa leggermente visibile. Una volta che

la valvola di flusso del regolatore è regolata sull'impostazione desiderata, è necessario effettuare ulteriori regolazioni

eccetto richiesto solo quando si cambia il tipo di materiale abrasivo o quando si utilizza un ugello con

viene utilizzato un ID diverso.

Per ottenere prestazioni ottimali, la valvola Deadman deve essere aperta e chiusa rapidamente.

Nota: la valvola a farfalla situata nella parte posteriore del serbatoio sulla linea dell'aria di bypass deve essere sempre aperta durante la sabbiatura.

AVVERTIMENTO!

Tutte le persone, ad eccezione dell'utente dell'attrezzatura, devono stare lontane dalla granigliatrice.

L'utente può pressurizzare o depressurizzare la macchina in qualsiasi momento. Il rumore

generato dall'improvviso rilascio di aria compressa nella macchina è forte

pressurizzato o depressurizzato può spaventare gli astanti e può rilasciare materiale abrasivo ad alta

pressione. Entrambe le condizioni potrebbero provocare lesioni.

TABELLA SELEZIONE UGELLI

ID UGELLO CFM PSI			ZONA DI SBALLATURA PIEDI QUADRATI/MIN.	ABRASIVO UTILIZZO/ORE.
3/32"	7	80	1/2	100 libbre
1/8"	15	80	1 a 1-1/2	150 libbre.
5/32"	25	80	2 a 2-1/2	200 libbre.
3/16"	40	80	3 a 3-1/2	300 libbre.
1/4"	80	80	4 a 4-1/2	500 libbre.
	125	805/16"	dalle 5 alle 6	800 libbre.
NOTA: la copertura dell'area di sabbiatura al minuto e il consumo di abrasivo sono variabili linee guida approssimative. Il materiale abrasivo e la superficie sabbiata possono alterare la copertura e tassi di consumo Inoltre, per ogni 50 piedi di tubo di sabbiatura ce ne saranno 5 Caduta di pressione PSI

AVVERTIMENTO!

Le filettature sull'ugello e sul portaugello devono essere controllate ogni volta

L'ugello è fissato al supporto. Controllare l'usura delle filettature e accertarsi che l'ugello sia fissato saldamente al supporto.

Afferrare l'ugello. Anche la rondella dell'ugello deve essere controllata.

Indossare. Le rondelle dell'ugello usurate causano l'erosione della filettatura. Un ugello allentato potrebbe fuoriuscire

dal supporto sotto pressione e potrebbe causare gravi lesioni.

Scollegare il tubo quando l'unità è sotto pressione potrebbe causare lesioni gravi o

morte. Per facilitare l'operazione, utilizzare perni di bloccaggio e cavi di sicurezza in tutti i collegamenti di accoppiamento per

evitare che i raccordi dei tubi si disconnettano accidentalmente.

Se si utilizzano raccordi per tubi dell'aria del tipo twist-on, questi devono essere fissati con un blocco di sicurezza

perni o fili per impedire la disconnessione accidentale quando c'è molta pressione. La disconnessione del tubo flessibile quando c'è molta pressione potrebbe causare gravi lesioni.

RACCOMANDAZIONE COMPRESSORE D'ARIA

Per consentire un funzionamento efficiente del compressore d'aria, seguire queste linee guida: Utilizzare un ugello di dimensioni più piccole per controllare la richiesta d'aria.

1. Non sabbiare continuamente. Interrompere periodicamente l'operazione di sabbiatura per consentire al compressore di raffreddarsi.
2. Nessun compressore è progettato per funzionare costantemente al massimo numero di giri. Utilizzare il 70% della produzione nominale. Utilizzare un tubo dell'aria da almeno 1/2 pollice o una tubazione metallica dal compressore d'aria al blaster. Se quello
3. Il compressore crea una quantità eccessiva di umidità, si consiglia l'uso di un sifone o un separatore di umidità. Aprire la valvola di spurgo finché l'acqua scorre lentamente ed esce continuamente.
4. Il compressore d'aria deve essere scaricato sul fondo del serbatoio di alimentazione attraverso una valvola di scarico e deve essere spurgato quotidianamente. Non è insolito scolarne tre o quattro litri d'acqua dal serbatoio di alimentazione in una giornata ad alta umidità. Una fornitura aggiuntiva del serbatoio aiuterà.
5. Tenere la polvere e i materiali creati dall'esplosione lontano dal compressore d'aria. Rispettare i requisiti massimi di pressione dell'aria per il blaster e impostare il proprio compressore per funzionare entro questi limiti o utilizzare una valvola di regolazione della pressione per ridurre la pressione dell'aria nell'intervallo appropriato.

UTILIZZO DI ABRASIVI (MEDIA).

1. Se è presente umidità nel supporto, col tempo potrebbe danneggiare il serbatoio della sabbiatrice o ostruire il sistema. Mantenere il supporto e il compressore asciutti per evitare quel problema.
2. Se il supporto è umido, schermarlo e asciugarlo prima dell'uso.
3. Non lasciare il materiale nel serbatoio dopo la sabbiatura perché può assorbire umidità e compromettere le prestazioni di sabbiatura.
4. Conservare i supporti in un luogo asciutto; tenere i supporti lontani dal terreno o dai pavimenti in cemento. Metterli su un pallet di legno.
5. Se l'umidità è eccessivamente elevata, potrebbe non essere consigliabile sabbiare in quel momento.
6. Considerare l'utilizzo di gradazioni o tipi diversi di materiale per prevenire l'intasamento degli ugelli dovuto all'elevato contenuto di umidità.
7. Non utilizzare sabbia.

Avvertimento!

Non riempire il recipiente a pressione fino a sei (6) pollici dalla parte superiore del recipiente. Se un tubo flessibile viene scollegato accidentalmente durante l'uso, potrebbero verificarsi spruzzi di materiale.

GUIDA ABRASIVO E PRESSIONE
Materiale per essere Puliti	Pressione dell'aria	Granulometria abrasiva
Tini in acciaio	100-125PSI	Scorie di carbone	10898	30/50 20/40
Parafanghi per auto	50-80PSI	Scorie di carbone	10898 80/120		20/40
Mattone e blocco 80-1	25 PSI	Scorie di carbone	10898	30/50 20/40
Armadi in acciaio	80-125 PSI	Scorie di carbone	10898	30/50 20/40
Carrozzerie di camion	100-125PSI	Scorie di carbone	10898	30/50 20/40
Acquaforte su vetro	50-70PSI 100	Bicchiere perline	Silicio carburo	30/40
Legna	50-70PSI	Gusci di noci	Bicchiere perline	14/30 30/40

Vedere le AVVERTENZE relative alle vie respiratorie all'inizio del manuale.

Scorie di carbone

Le scorie di carbone vengono utilizzate quando è necessario rimuovere vernice e ruggine dall'acciaio, come quello delle carrozzerie delle automobili, serbatoi o macchinari pesanti. Le scorie di carbone sono superiori alla silice perché contengono solo lo 0,1% di silice libera, tagliano più velocemente, possono essere riutilizzate, sono prive di umidità e non si compattano né assorbono l'umidità. (Contenitore da 25 libbre)

Graniglia d'acciaio

La graniglia d'acciaio taglia estremamente velocemente il metallo arrugginito e la vernice difficile da rimuovere. L'acciaio

La graniglia è popolare perché lascia una finitura molto liscia. È paragonabile anche a

Prezzo paragonabile alla maggior parte degli altri abrasivi speciali. Per il recupero si consiglia la graniglia d'acciaio

in sistemi o armadi. (Contenitore da 25 libbre)

Perle di vetro

Le perle di vetro vengono utilizzate per creare una finitura satinata o opaca. Si consigliano le perle di vetro in sistemi o armadi di recupero.

Ossido di alluminio

L'ossido di alluminio è un abrasivo di alta qualità, più affilato della sabbia (non

consigliato) e taglia due volte più velocemente della sabbia. Lascia una finitura liscia e strutturata

senza buche. L'ossido di alluminio è più ruvido delle perle di vetro e può essere riutilizzato

ed è anche uno degli abrasivi più economici che puoi utilizzare in qualsiasi

sistema o armadi di recupero.

Graniglia di plastica

Utilizzato principalmente per spelare alluminio e fibra di vetro. Ottimo per rimuovere la vernice. Leggera ossidazione e ruggine superficiale. Consigliato per l'uso con l'abbattitore perché

crea pochissima polvere. Funziona velocemente, dura a lungo e aumenta la visibilità all'interno dell'armadio.

SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI

PROBLEMA/CAUSA	POSSIBLE SOLUZIONE
Aumento del flusso d'urto:
Pressione dell'aria troppo Bassa	Vedere "Mancanza di pressione dell'aria"
Troppi media	Regolare la valvola del fluido
Consumo eccessivo di media:
La valvola del fluido è troppo aperta	Chiudete leggermente
Pressione dell'aria troppo Bassa	Controllare il manometro
Intasamento e ostruzione del flusso di sabbiatura:
Detriti nei media	Spurgo e screening
Dimensioni del supporto troppo grande	Utilizzare una grana più piccola
Tappi per ugelli	Utilizzare un ugello più grande
Tappi per ugelli	Regolare la valvola del fluido
Supporti bagnati	Asciugare il supporto, drenare l'acqua dall'aria
Umidità nei mezzi abrasivi:
Supporti bagnati	Cambiare o utilizzato supporti asciutti
Acqua nell'aria	Scaricare l'acqua dalle compagnie aeree
Acqua nel serbatoio	Svuotare, asciugare e riempire nuovamente
Tempo umido:
Umidità moderata	Mantenere i supporti quanto più asciutti possibile
Umidità moderata	Utilizzato un essiccatore o un separatore di umidità
Alta umidità	Se possibile, evitare quello periodo di utilizzo
Compressore sovraccarico:
Compressore troppo piccolo	Limitare il tempo utilizzato
Dimensione dell'ugello troppo grande	Usa una taglia più piccola
Troppe perdite nell'impianto idraulico	Sigillare e serrare l'impianto idraulico
Fori nel tubo abrasivo	Sostituire il tubo
Filtro dell'aria sul compressore ostruito	Pulito
Mancanza di pressione dell'aria:
Compressore troppo piccolo	Utilizzato un ugello più piccolo
Valvole di alimentazione non in posizione completa	Aprire le valvole
Dimensione dell'ugello troppo grande	Usa una taglia più piccola
Perdite nell'impianto idraulico	Sigillare e serrare l'impianto idraulico
Fori nel tubo abrasivo	Sostituire il tubo
Filtro dell'aria sul compressore ostruito	Pulire il filtrò
Guarnizione in uretano usurata o sporca	Pulire o sostituire la guarnizione
Mancanza di flusso abrasivo:
Serbatoio del blaster vuoto	Riempire il serbatolo
Umidità nei media	Supporti secchi
Pressione dell'aria insufficiente	Controllare il sistema
Il tubo dell'abrasivo è piegato	Raddrizzare il tubo
Detriti nei media	Pulire o schermare il supporto

MANUTENZIONE

AVVERTIMENTO!

La mancata osservanza di quanto segue prima di eseguire qualsiasi manutenzione potrebbe causare

lesioni gravi o morte a causa del rilascio improvviso di aria compressa:

Depressurizzare la granigliatrice.

Scollegare l'alimentazione.

Bloccare ed etichettare la fornitura di aria compressa.

Spurgare la linea di alimentazione dell'aria alla pistola a sabbiatura.

È necessaria la sostituzione immediata dei componenti usurati. La mancata sostituzione dei componenti usurati

potrebbe esporre l'operatore o gli astanti a mezzi ad alta velocità e l'aria compressa potrebbe causare morte o lesioni gravi.

Perdite attorno ai raccordi e ai portaugelli indicano parti usurate o allentate.

Portaugelli e raccordi che non si adattano perfettamente al tubo e ugelli che non si adattano saldamente ai portaugelli potrebbero scollegarsi quando c'è molta pressione. L'impatto da ugelli, giunti, tubi flessibili o abrasivi e parti scollegate quando si è molto

pressione potrebbe causare gravi lesioni. Per garantire una vita operativa lunga ed efficiente dell'impugnatura Deadman, si consiglia vivamente di seguire le seguenti procedure:

1. Periodicamente (dopo 5-6 mesi di uso moderato o 10-15 ore di uso intenso industriale) sostituire tutti gli adattatori per tubi destinati esclusivamente all'uso con flussi abrasivi.
2. Sostituire il blocco di tenuta in gomma dopo 7-10 ore di utilizzo per mantenerne il corretto spegnimento.
3. Controllare il tubo dell'abrasivo quando inizia a vibrare spesso o perde materiale o aria attorno al tubo o nella zona della maniglia.
4. Sostituire l'ugello quando si usura e passa alla dimensione successiva più grande.
5. Controllare la guarnizione in uretano nella chiusura pull-up quando le perdite d'aria sono eccessive dall'apertura (assicurarsi che la guarnizione sia priva di fluidi).

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Gruppo Pooledas Ltd

Unità 5 Casa Albert Edward, I Padiglioni Preston, Regno Unito

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronico www.vevor.com/supporto

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico professionale e certificato di garanzia elettronica www.vevor.es/supporto

SERBATOIO ABRASIVO

MODELLO: FF-Q904
