Merk	Vevor
Model	GKIT6
Producttype	Rolhekpoort kit met ruitvormige mazen
Maximale draagcapaciteit	600 lb (ongeveer 272 kg)
Buitendiameter poortwielen	145,8 mm
Buitendiameter railwielen	125 mm
Wielen geschikt voor deurkozijnbuis	32 tot 60 mm
Geleidingsrollen geschikt voor kozijnrails	32 tot 42 mm
Geleidingsrollen geschikt voor kolommen	41 tot 55 mm
Railsteunen geschikt voor railbuis	32 tot 42 mm
Railsteunen voor kolomwielen	41 tot 73 mm
Poortslot geschikt voor kolommen	41 tot 47 mm
Materiaal	Roestwerend behandeld staal
Aantal poortwielen	1 stuk
Aantal railwielen	2 stuks
Aantal railsteunen	6 stuks
Installatie	Door een volwassene, handschoenen verplicht
Onderhoud	Regelmatig schoonmaken, roestwerende middelen aanbrengen op metalen onderdelen
Beoogd gebruik	Buitenrolhek met ruitvormige mazen
Kitinhoud	Wielen, steunen, slot, U-bouten, pennen, moeren
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij de fabrikant

Veelgestelde vragen - GKIT6 Vevor

Wat zijn de afmetingen van de kozijnbuizen die compatibel zijn met de poortwielen?

De poortwielen (diameter 145,8 mm) zijn geschikt voor deurkozijnbuizen van 32 tot 60 mm.

Is deze kit geschikt voor een standaard rolhek met ruitvormige mazen?

Ja, het model GKIT6 is speciaal ontworpen voor rolhekken met ruitvormige mazen.

Wat is de maximale draagcapaciteit van de kit?

De maximale draagcapaciteit is 600 lb (ongeveer 272 kg).

Zijn er extra gereedschappen nodig voor de installatie?

De installatie vereist basisgereedschap (sleutels, schroevendraaiers) en beschermende handschoenen. De bouten en moeren worden meegeleverd.

Hoe onderhoud ik de kit om de levensduur te verlengen?

Reinig regelmatig vuil, controleer de bevestigingen en breng een roestwerende behandeling aan op metalen onderdelen.

Zijn de wielen in hoogte verstelbaar?

De poort- en railwielen worden bevestigd met U-bouten en moeren, waardoor verticale aanpassing mogelijk is voordat ze definitief worden vastgedraaid.

Kan ik deze kit gebruiken voor een gemotoriseerd poort?

Deze kit is ontworpen voor een handmatig poort. Voor motorisering dient u de compatibiliteit met het aandrijfsysteem te controleren.

Waar kan ik reserveonderdelen vinden?

U kunt contact opnemen met de technische dienst via www.vevor.com/support voor reserveonderdelen.

Wordt het poortslot meegeleverd?

Ja, de kit bevat een rolpoortslot dat geschikt is voor kolommen van 41 tot 47 mm.

Wat is de montageprocedure voor de poortwielen?

Verwijder de pennen, moeren en ringen aan de uiteinden van de steun. Plaats de wielen aan beide zijden, steek de ringen in, draai de moer vast en plaats de pen terug.

GEBRUIKSAANWIJZING GKIT6 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kettingschakel rolpoort kit

Model:GKIT6

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support Dit is de

originele instructie, lees alle instructies in de handleiding zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons produc zijn.

VEILIGHEIDSINSTRUCTIES

1. Producten moeten door volwassenen worden geïnstalleerd en handschoenen zijn vereist tijdens de installatie.
2. Het is niet toegestaan dat kinderen het product installeren.
3. Controleer het product regelmatig op stabiliteit om productschade te voorkomen.

door het losdraaien van de moer.

1. Het product staat langere tijd buiten, daarom wordt aanbevolen om het

metalen onderdelen worden behandeld met roestwerend middel om de levensduur ervan te verlengen product.

PARAMETERLIJST

Model	GKIT6
Maximale draagkracht van rolpoortwielen	600 pond
Buitendiameter van de rolpoortwielen	145,8mm
Rolpoortwielen passend op deurkozijnbuis	32- 60mm
Buitendiameter van de Rolling Gate Track Wheels	125mm
Rolpoortrailwielen passend op deurkozijnrailbuis 32- 42mm
Rolpoortrailwielen passend op deurkozijnkolom 41- 55mm
Railbeugels passend op deurkozijn railbuis 32- 42mm
Railbeugels Wielen passend op deurkozijnkolom 41- 73mm
Rolpoortgrendel passend voor deurkozijnkolom 41- 47mm

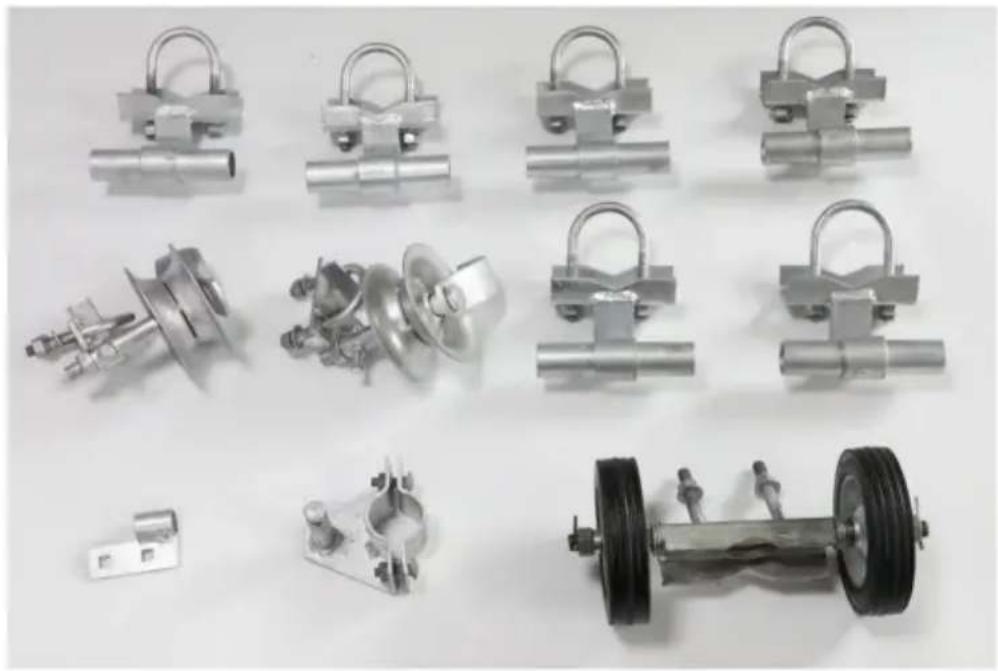

Lijst met kitonderdelen

RolpoortWielen*1st

RolpoortSpoorWielen*2st

Spoorbeugels*6st

RolpoortGrendel*1st

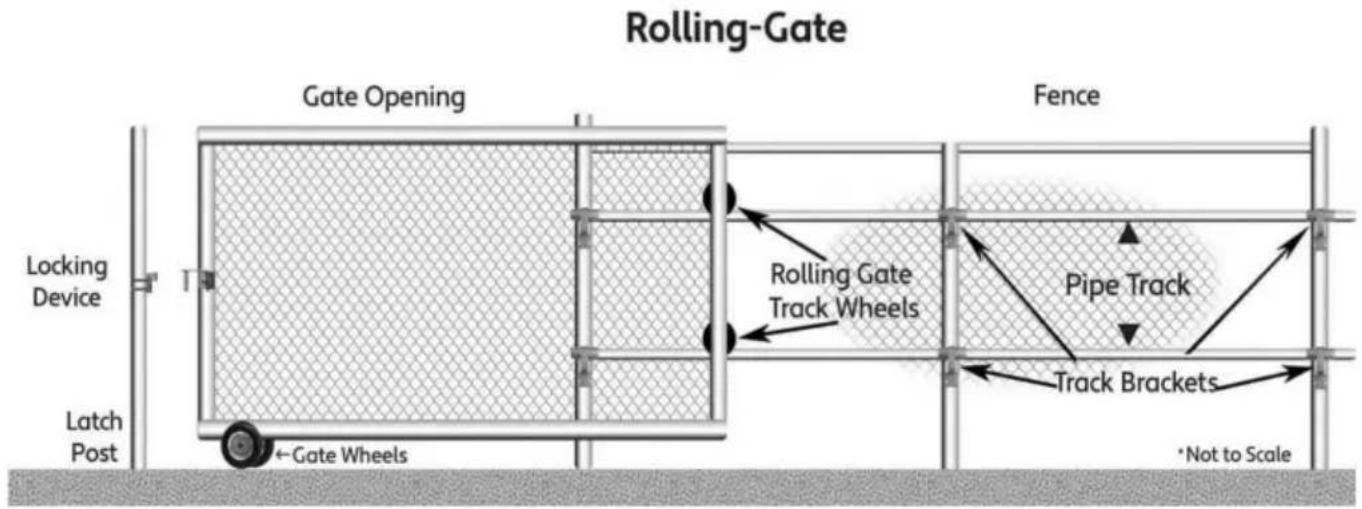

INSTALLATIEGIDS

Montage van rolpoortwielen

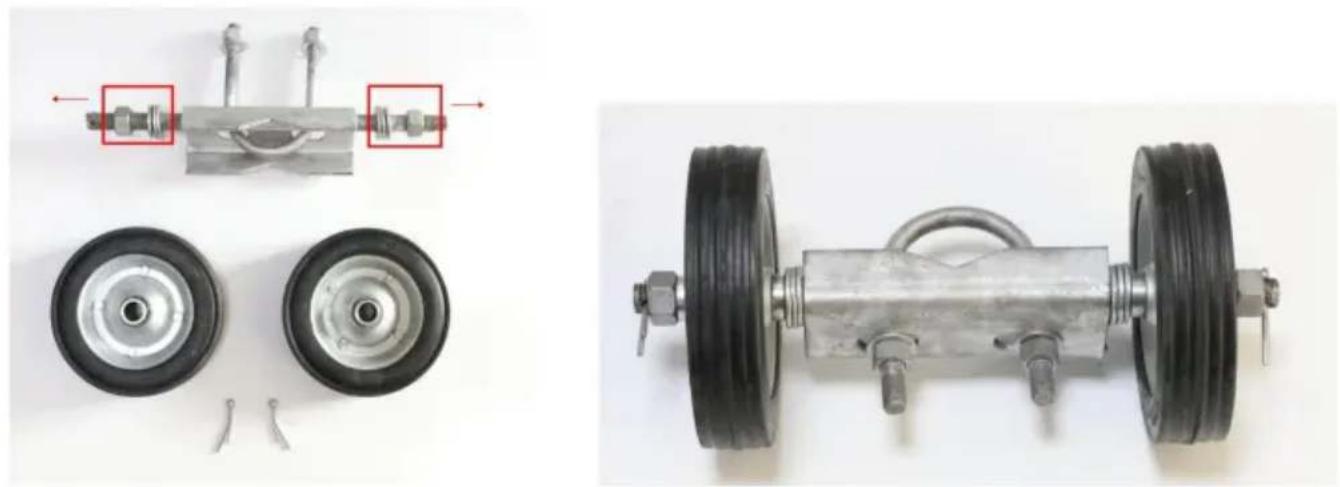

1. Verwijder eerst de open pennen, moeren en metalen pakkingen aan beide uiteinden van de steun van de Rolling Gate Wheels en bewaar 2 metalen pakkingen aan beide uiteinden. Plaats de twee Rolling Gate Wheels aan beide uiteinden van de beugel en plaats metalen pakkingen aan beide uiteinden. Draai vervolgens de moer vast om deze te vergrendelen en plaats ten slotte de pen terug in de oorspronkelijke positie om de montage van de Rolling Gate Wheels te voltooien.

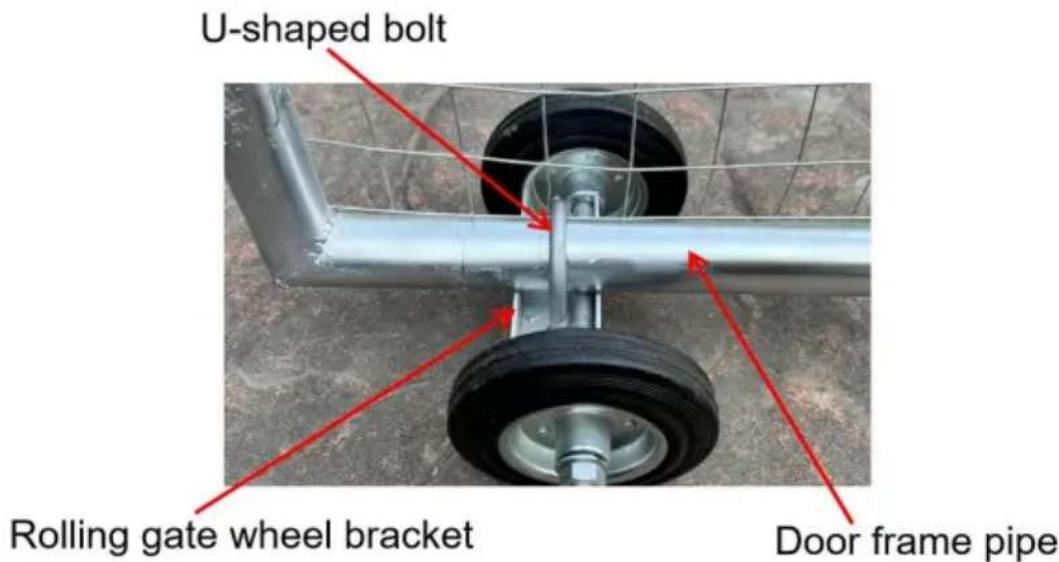

1. Open de moer van de U-vormige bout, verwijder de U-vormige bout, plaats de deurkozijnbuis in het midden van de rolpoortwielbeugel, dek vervolgens de U-vormige bout af op de deurkozijnbuis, draai de moer vast om de

Installatie van de rolpoortwielen en deur.

Voor een stevige installatie steekt u de open pen terug in de doorlopende gaten aan beide kante uiteinden van de wielas.

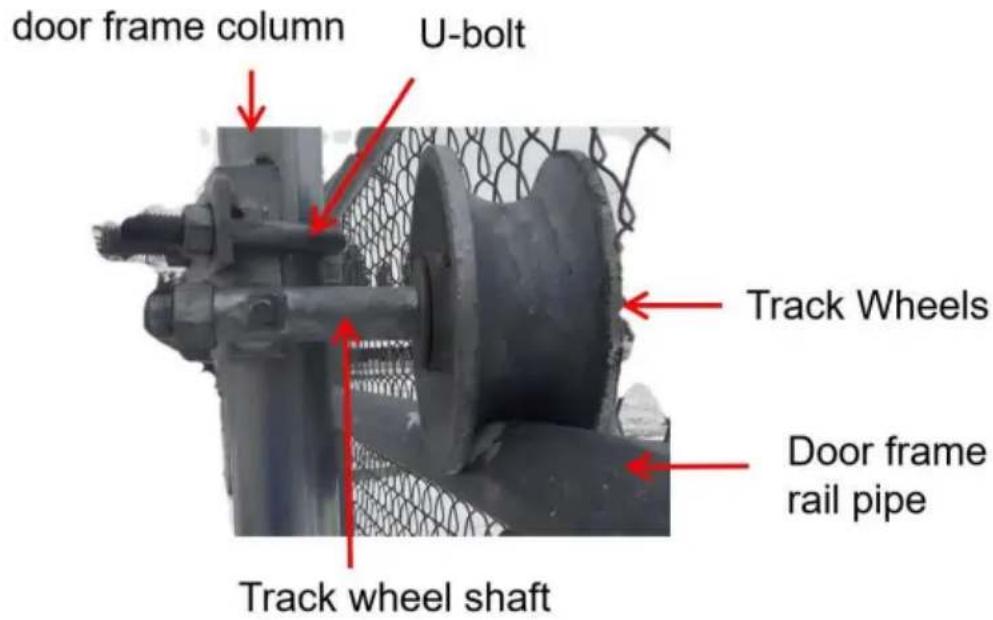

Installatie van rolpoortspoorwielen

1. Draai de moer op de as van de spoorwielen los, scheid de as van de spoorwielen, plaats de spoorwielen in de deurkozijnrailbuis, en Monteer de as van de spoorwielen opnieuw.

Verwijder de U-bout van de spoorwielen en plaats deze op de deurpost. Zet de U-bout en de spoorwielenbeugel vast met een moer om de montage te voltooien. montage installatie.

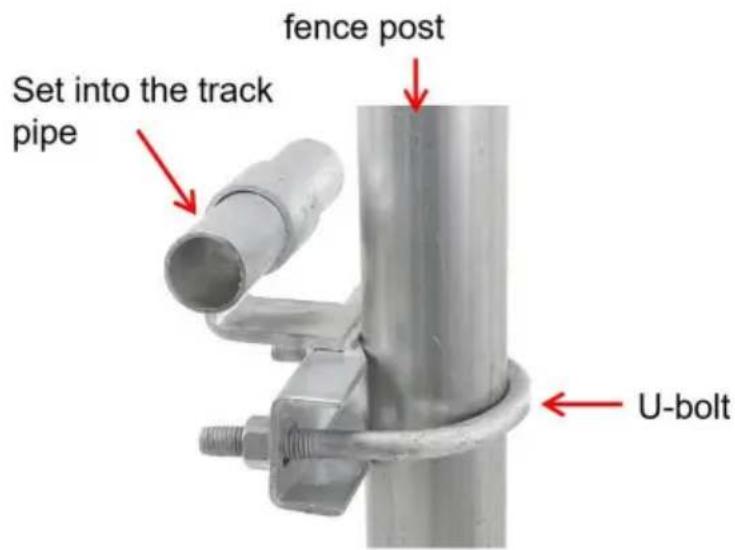

1. Bevestig de U-vormige bout aan de hekpaal, zet de hekpaal en de relingbeugel vast met de moer en plaats de relingbuis van het hekwerk in de relingbeugel om de installatie van het onderdeel te voltooien.

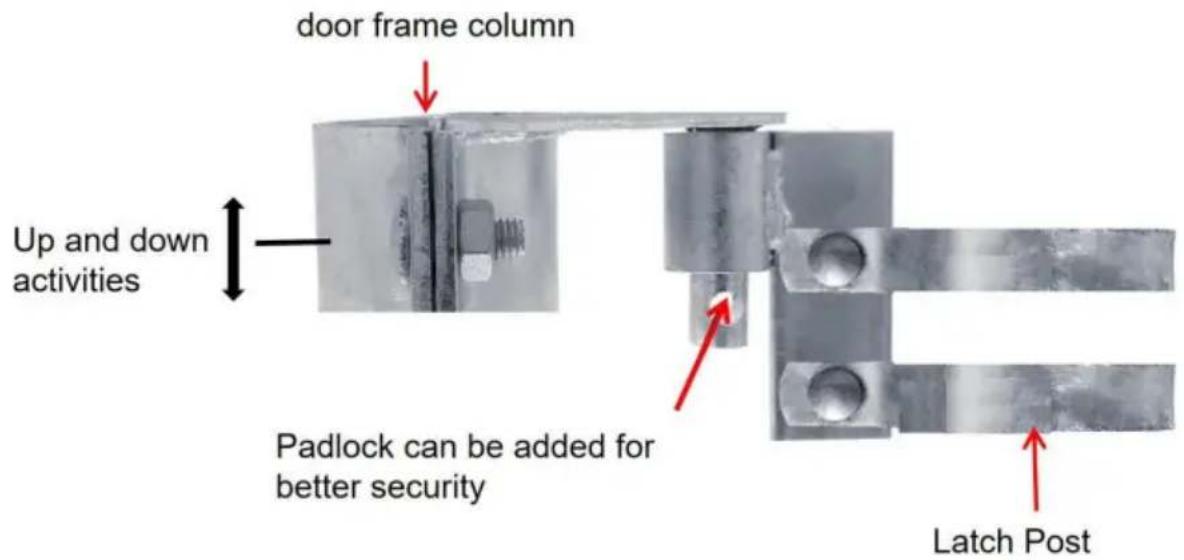

Installatie van rolpoortgrendel

1. Nadat u de grendel van de rolpoort aan de moer hebt losgemaakt, wikkelt u de deurkozijnkolom en vergrendelt u de moer lichtjes. Na installatie kunt u de grendel van de rolpoort omhoog en

omlaag schuiven. 2. De ontvangstpen van de grendel van de rolpoort wordt via de steunriem in de grendelpaal bevestigd. U dient zelf een extra pen aan te schaffen.

1. Controleer het product regelmatig op losse montage om schade aan het product te voorkomen. werking van losse onderdelen.
2. Maak het vuil op het oppervlak van het product regelmatig schoon, zodat de product soepeler verloopt.
3. Het product staat langere tijd buiten, daarom wordt aanbevolen om het metalen onderdelen worden behandeld met roestwerend middel om de levensduur ervan te verlengen product.
