INSTRUKCJA OBSŁUGI GKIT6 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW BRAM ROLOWANYCH Z OGNIWEM ŁAŃCUCHOWYM

MODEL:GKIT6

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw bram rolowanych z ogniwami łańcuchowymi

Model:GKIT6

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

www.vevor.com/support To jest

oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Produkty muszą być instalowane przez osoby dorosłe, a podczas montażu wymagane jest założenie rękawiczek. instalacja.
2. Dzieciom nie wolno instalować produktu.
3. Regularnie sprawdzaj stabilność produktu, aby uniknąć jego uszkodzenia.

przez poluzowanie nakrętki.

1. Produkt będzie długotrwale przechowywany na zewnątrz, dlatego zaleca się, aby części metalowe należy zabezpieczyć środkiem antykorozyjnym, aby wydłużyć ich żywotność produkt.

LISTA PARAMETRÓW

Model	GKIT6
Maksymalna nośność kół bramy rolowanej	600 funtów
Średnica zewnętrzna kół bramy rolowanej	145,8 mm
Koła bramy rolowanej pasujące do rury ramy drzwi	32-60 mm
Średnica zewnętrzna kółek jezdnych bramy rolowanej	125 mm
Koła do bram przesuwnych pasujące do ramy drzwiowej, rura szynowa	32- 42 mm
Koła do bram przesuwnych pasujące do słupka ościeżnicy 41- 55 mm
Wsporniki szynowe pasujące do rury szynowej ościeżnicy drzwi	32- 42 mm
Uchwyty kół do szyny pasujące do kolumny ramy drzwi 41- 73 mm
Zaczep do bramy rolowanej pasujący do słupka ościeżnicy 41- 47 mm

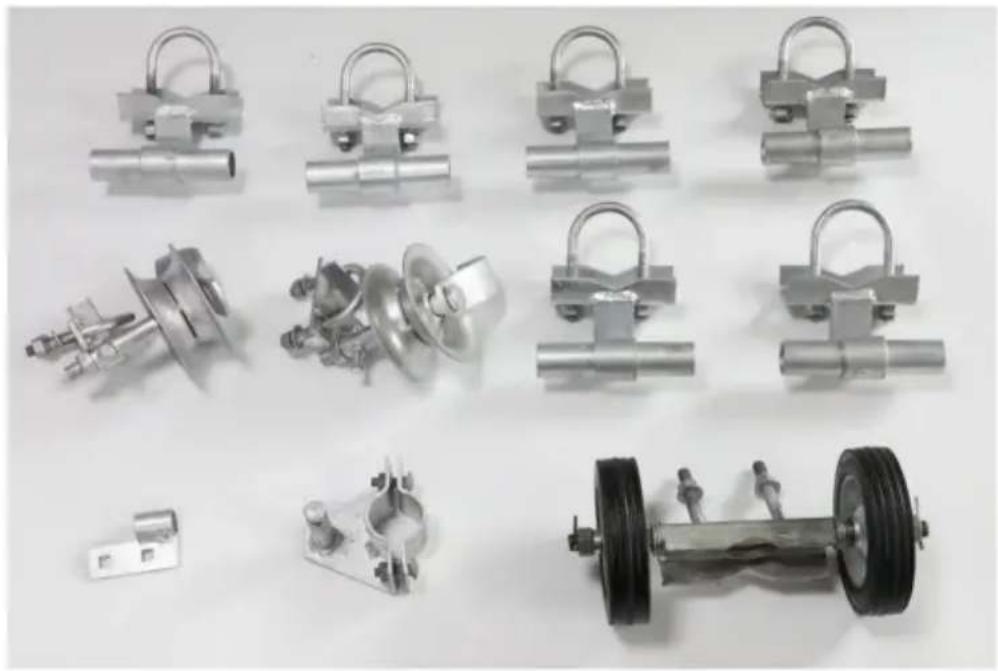

Lista części zestawu

Brama rolowana Koła*1 szt.

Brama rolowana Brama rolowana Ścieżka Koła*2 szt.

Wsporniki szynowe *6 szt.

Zatrzask*1 szt.

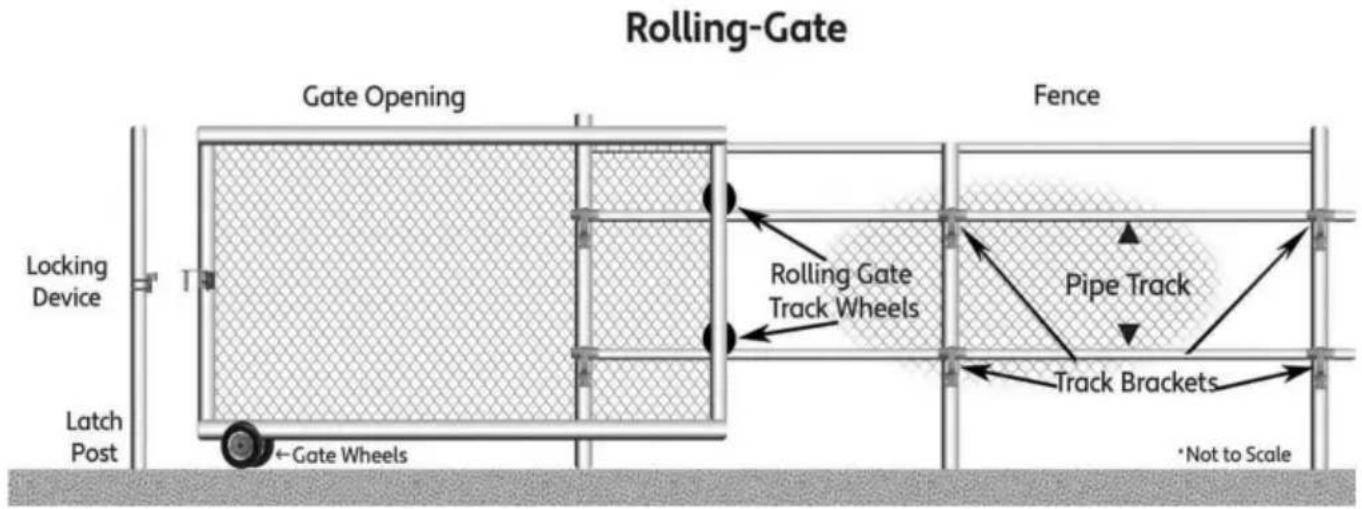

INSTRUKCJA INSTALACJI

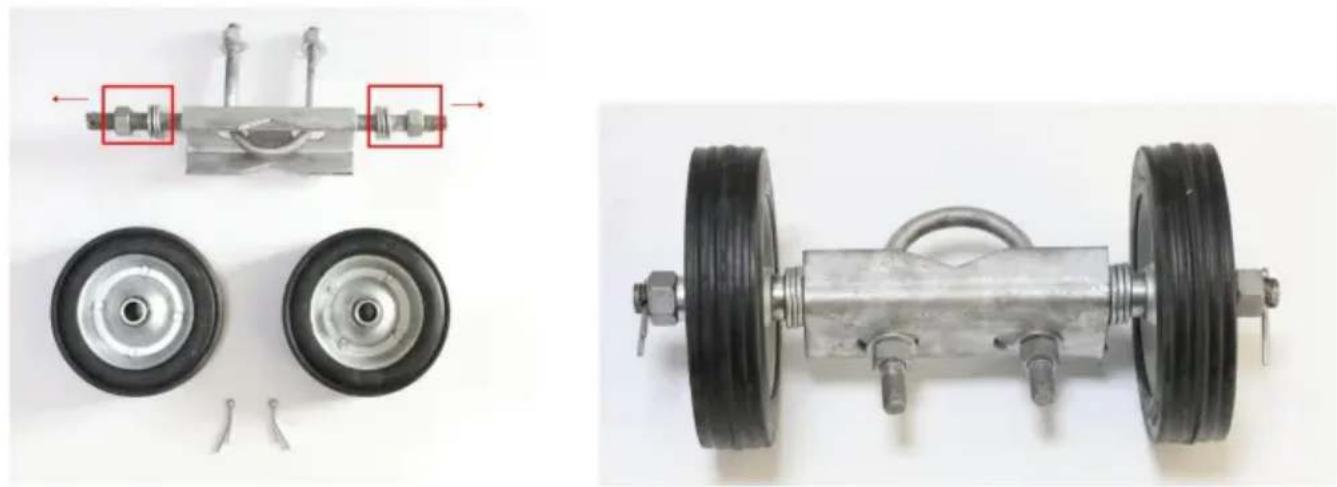

Montaż kół bramy rolowanej

1. Najpierw usuń otwarte sworznie, nakrętki i metalowe uszczelki z obu końców wspornika kół bramy przesuwnej i zachowaj 2 metalowe uszczelki z obu końców. Dwa koła bramy przesuwnej należy umieścić na obu końcach wspornika, a metalowe uszczelki umieścić na obu końcach; następnie wkręć nakrętkę, aby zablokować, i na koniec przywróć sworzeń do pierwotnej pozycji, aby zakończyć montaż kół bramy przesuwnej.

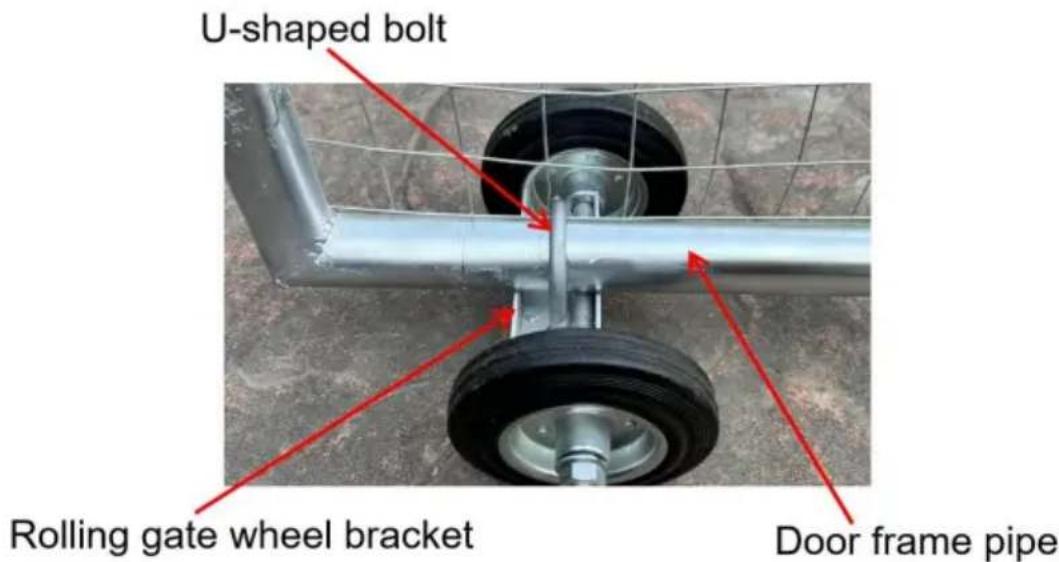

1. Otwórz nakrętkę śruby w kształcie litery U, wyjmij śrubę w kształcie litery U, umieść rurę ramy drzwi na środku wspornika koła bramy rolowanej, a następnie przykryj śrubę w kształcie litery U rurą ramy drzwi, zablokuj nakrętkę, aby zakończy

montaż kółek i drzwi bramy rolowanej.

Aby zapewnić pewny montaż, włóż otwarty sworzeń z powrotem do otworów przelotowych po obu stronach końca wału koła.

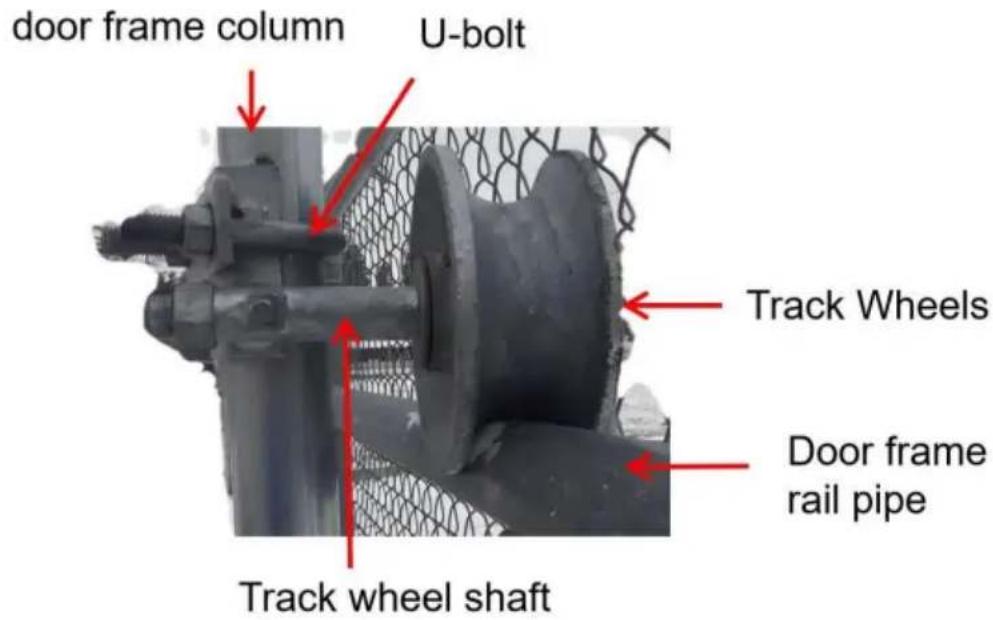

Montaż kółek jezdnych bramy rolowanej

1. Odkręcić nakrętkę na osi kół gąsienicy, oddzielić oś od koła gąsienicowe, umieść koła gąsienicowe w rurze ramy drzwi i ponownie zamontować oś kół gąsienicowych.

Zdejmij śrubę U kół jezdnych i umieść ją na słupku ościeżnicy drzwi, a następnie zablokuj śrubę U i wspornik kół jezdnych nakrętką, aby zakończyć mor montaż montażowy.

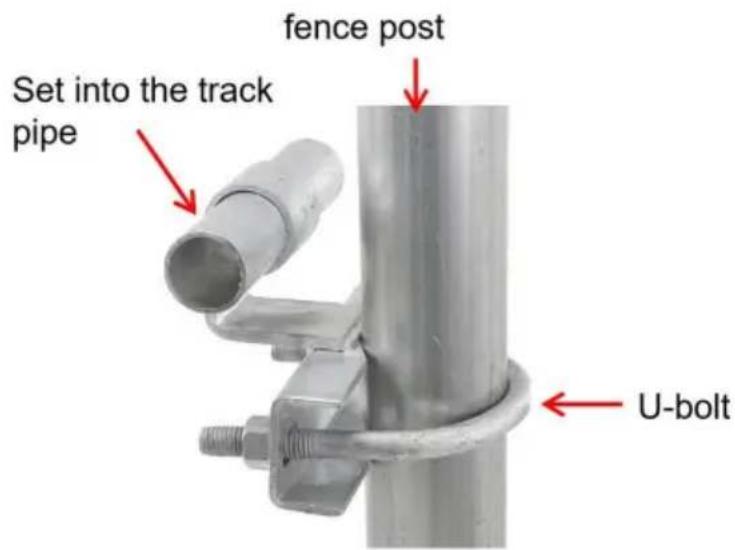

Zamontuj wspornik szyny

1. Przykręć śrubę w kształcie litery U do słupka ogrodzeniowego, zablokuj słupek ogrodzeniowy i wspornik szyny nakrętką, a następnie umieść rurę szyny furtki ogrodzeniowej w wsporniku szyny, aby zakończyć instalację komponentów.

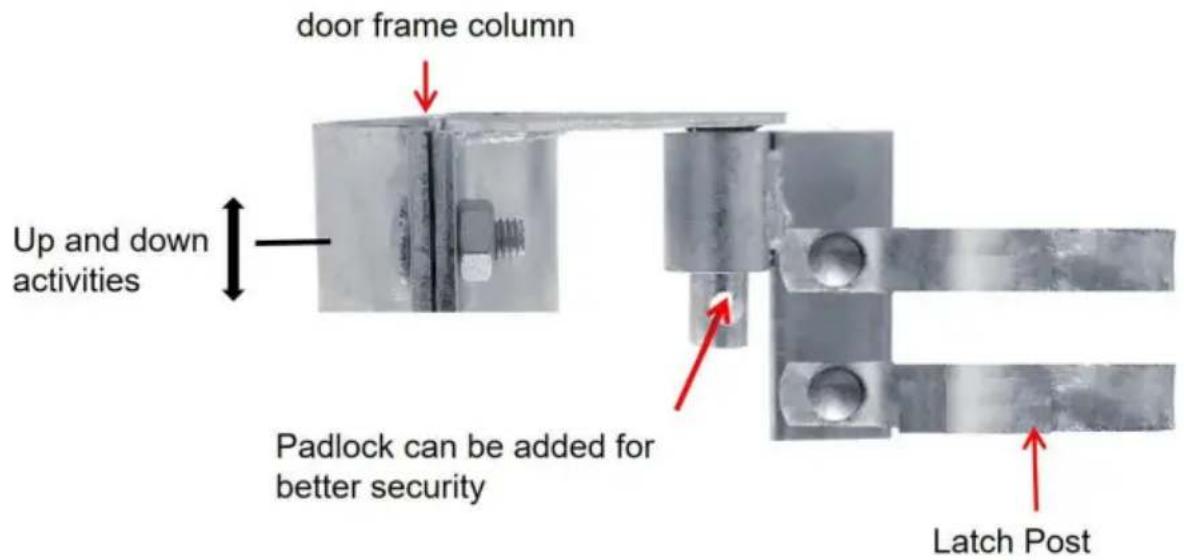

Montaż zasuwki bramy rolowanej

1. Po zwolnieniu zatrzasku bramy rolowanej do nakrętki, owiń kolumnę ościeżnicy i lekko zablokuj nakrętkę. Zatrzask bramy rolowanej można przesuwać w górę i w dół po zamontowaniu; 2. Bolec

odbiorczy zatrzasku bramy rolowanej jest zamocowany w słupku zatrzasku za pomocą pasa podtrzymującego; bolec odbiorczy należy zakupić osobno.

Konserwacja produktu

1. Regularnie sprawdzaj produkt pod kątem luźnych instalacji, aby uniknąć uszkodzenia eksploatacja luźnych części.
2. Regularnie usuwaj zanieczyszczenia z powierzchni produktu, aby zapewnić jego produkt działa płynniej.
3. Produkt będzie długo przechowywany na zewnątrz, dlatego zaleca się, aby części metalowe należy zabezpieczyć środkiem antykorozyjnym, aby wydłużyć ich żywotność produkt.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730
