BEDIENUNGSANLEITUNG GKIT6 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ROLLTORSATZ MIT KETTENGLIEDER

MODELL:GKIT6

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rolltor-Set mit Maschendraht

Modell: GKIT6

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support Dies ist die

Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch vor der Inbetriebnahme sorgfältig durch. VEVOR behält sich eine klare Auslegung unseres Benutzerhandbuchs vor. Das Erscheinungsbild des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Produkte müssen von Erwachsenen installiert werden, und Handschuhe sind erforderlich während die Installation.
2. Kindern ist die Installation des Produkts untersagt.
3. Überprüfen Sie das Produkt regelmäßig auf Stabilität, um Produktschäden zu vermeiden durch Lösen der Mutter.
4. Das Produkt ist für eine lange Zeit im Freien, daher wird empfohlen, die Metallteile sollten mit Rostschutz behandelt werden, um die Lebensdauer des Produkt.

PARAMETERLISTE

Modell	GKIT6
Rolltorrollen maximale Tragkraft	600 Pfund
Außendurchmesser der Rolltorräder	145,8 mm
Rolltorrollen passend für Türrahmenrohr	32- 60 mm
Außendurchmesser der Rolltor-Schienenräder	125 mm
Rolltor-Schienenrollen passend für Türrahmenschienenrohr	32- 42 mm
Rolltor-Schienenrollen passend für Türrahmensäule 41- 55 mm
Schienenhalterung passend für Türrahmenschienenrohr 32- 42 mm
Schienenhalterungen Räder passend für Türrahmensäulen 41- 73 mm
Rolltorriegelbeschlag Türrahmensäule 41- 47 mm

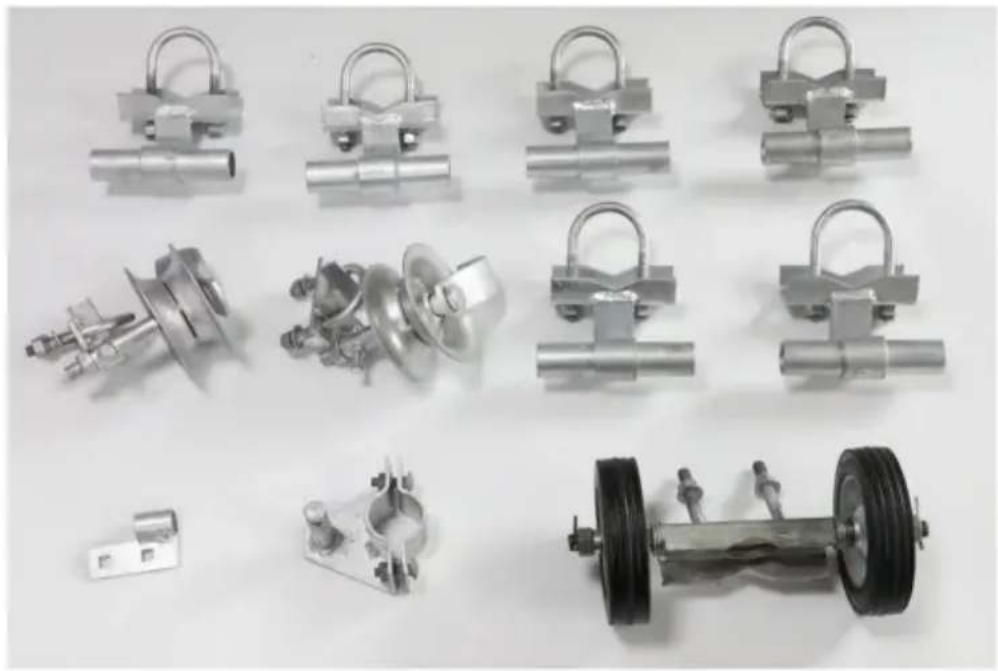

Liste der Bausatzteile

Rolltor RolltorRäder * 1 Stück

SchieneRäder * 2 Stück

Schienenhalterungen*6 Stück

RolltorRiegel * 1 Stück

INSTALLATIONSANLEITUNG

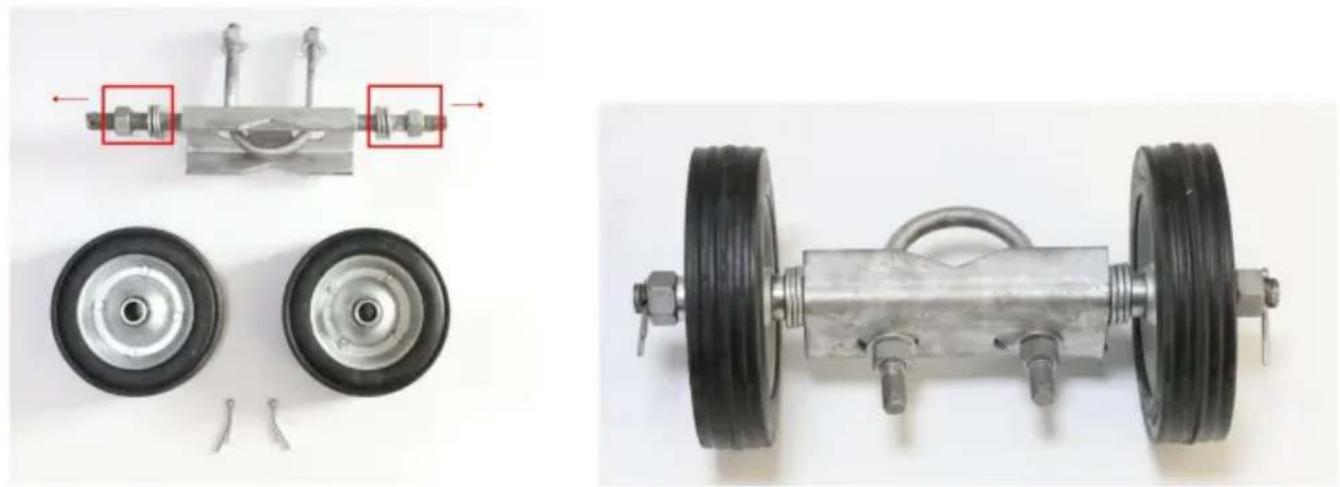

Montage der Rolltorräder

1. Entfernen Sie zunächst die offenen Stifte, Muttern und Metalldichtungen an beiden Enden der Rolltorradhalterung und belassen Sie an beiden Enden zwei Metalldichtungen. Die beiden Rolltorräder werden an beiden Enden der Halterung platziert und an beiden Enden werden Metalldichtungen platziert. Schrauben Sie dann die Mutter ein, um sie zu verriegeln, und bringen Sie schließlich den Stift wieder in seine ursprüngliche Position, um die Montage der Rolltorräder abzuschließen.

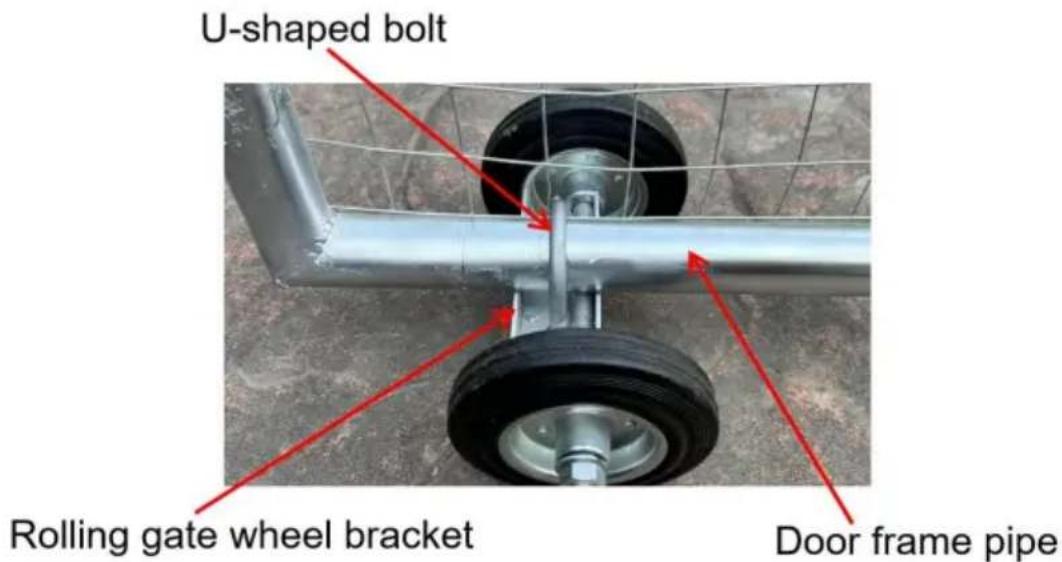

1. Öffnen Sie die Mutter des U-förmigen Bolzens, entfernen Sie den U-förmigen Bolzen, platzieren Sie das Türrahmenrohr in der Mitte der Rolltor-Radhalterung, decken Sie dann den U-förmigen Bolzen mit dem Türrahmenrohr ab und ziehen Sie die Mutter fest, um die

Montage der Rolltorräder und der Tür.

Zur sicheren Montage stecken Sie den offenen Stift wieder in die Durchgangslöcher an beider Enden der Radwelle.

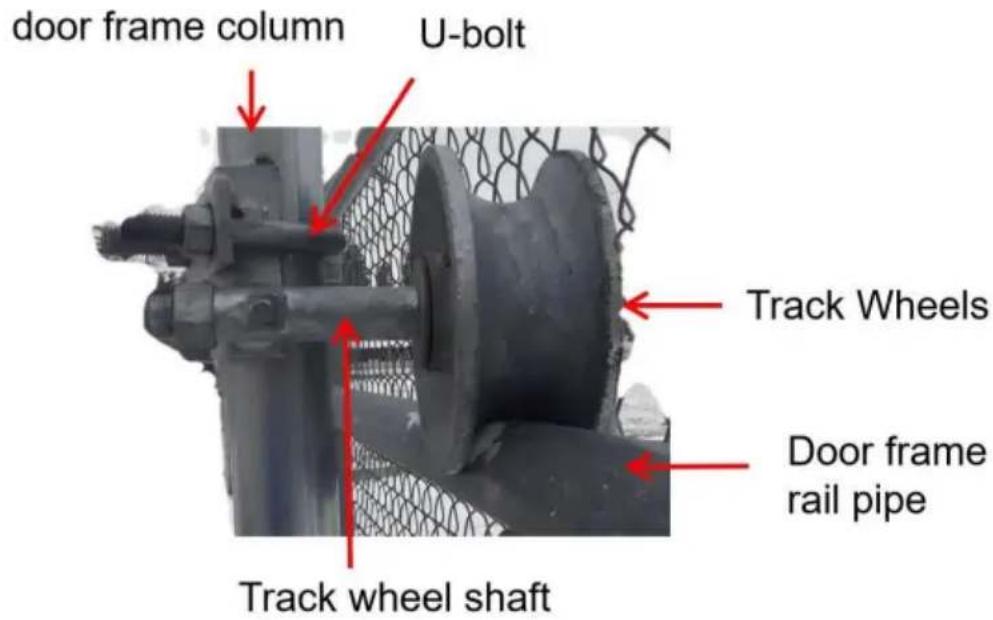

Montage von Rolltor-Schienenrädern

1. Die Mutter an der Achse der Schienenräder lösen, die Achse vom

die Schienenräder, legen Sie die Schienenräder in das Türrahmenschienenrohr und Bauen Sie die Achse der Schienenräder wieder ein.

Entfernen Sie den U-Bolzen der Schienenräder und setzen Sie ihn auf den Türrahmenpfosten.

Sichern Sie den U-Bolzen und die Schienenradhalterung mit einer Mutter, um die

Montage der Baugruppe.

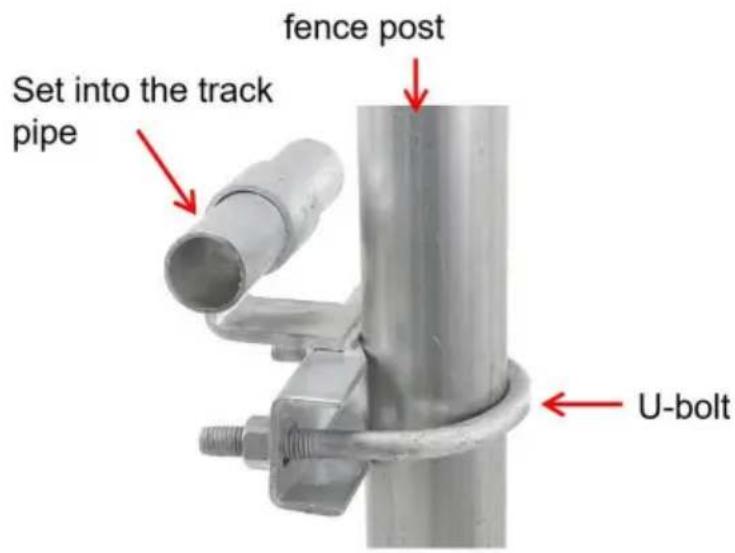

Schienenhalterung installieren

1. Befestigen Sie den U-förmigen Bolzen am Zaunpfosten, verriegeln Sie den Zaunpfosten und die Schienenhalterung mit der Mutter und stecken Sie das Schienenrohr des Zauntors in die Schienenhalterung, um die Komponenteninstallation abzuschließen.

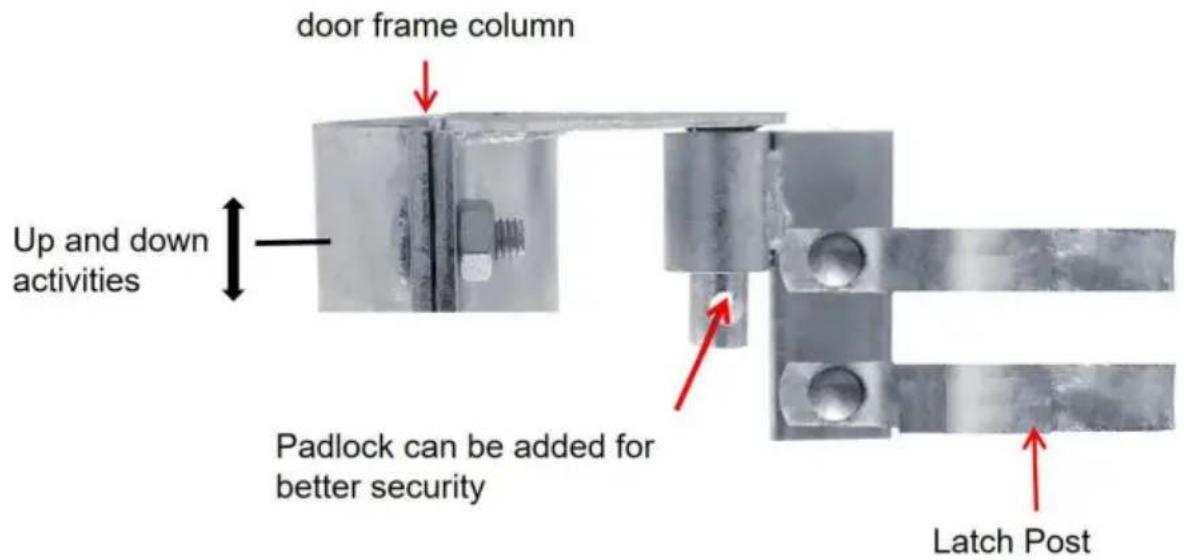

Installation des Rolltorriegels

1. Nachdem Sie den Rolltorriegel an der Mutter gelöst haben, wickeln Sie die Türrahmensäule ein und ziehen Sie die Mutter leicht fest. Nach der Installation kann der Rolltorriegel auf und ab geschoben werden. 2. Der

Aufnahmestift des Rolltorriegels wird über den Stützgurt im Riegelpfosten befestigt. Den Aufnahmestift müssen Sie zusätzlich selbst kaufen.

1. Überprüfen Sie das Produkt regelmäßig auf lockere Installation, um Schäden am Bedienung loser Teile.
2. Reinigen Sie regelmäßig den Schmutz auf der Oberfläche des Produkts, so dass die Das Produkt läuft reibungsloser.
3. Das Produkt ist für eine lange Zeit im Freien, so wird empfohlen, die Metallteile sollten mit Rostschutz behandelt werden, um die Lebensdauer des Produkt.
