MANUALE UTENTE GKIT6 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT PER SERRANDA A CATENA

MODELLO:GKIT6

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit cancello scorrevole a maglie di catena

Modello:GKIT6

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

è l'istruzione originale, leggere attentamente tutte le istruzioni del manuale prima di utilizzare.

VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. I prodotti devono essere installati da adulti e sono richiesti guanti durante l'installazione.
2. È vietato ai bambini installare il prodotto.
3. Controllare regolarmente la stabilità del prodotto per evitare danni al prodotto causati allentando il dado.
4. Il prodotto è all'aperto per lungo tempo, quindi si consiglia di

le parti metalliche devono essere trattate con antiruggine per prolungarne al meglio la durata prodotto.

ELENCO PARAMETRI

Modello	GKIT6
Ruote per cancelli scorrevoli portata massima	600 libbre
Diametro esterno delle ruote del cancello scorrevole	Diametro 145,8 mm
Ruote per cancelli scorrevoli adatte al tubo del telaio della porta	32- 60mm
Diametro esterno delle ruote del binario del cancello scorrevole	Diametro 125mm
Ruote per binario per cancello scorrevole adatte per tubo rotaia telaio porta	32- 42mm
Ruote per binario per cancello scorrevole adatte a colonna telaio porta	41- 55mm
Staffe per binario adatte al telaio della porta tubolare 32- 42mm
Staffe per binari Ruote adatte per colonna telaio porta 41- 73mm
Serratura per serranda avvolgibile per colonna telaio porta	41- 47mm

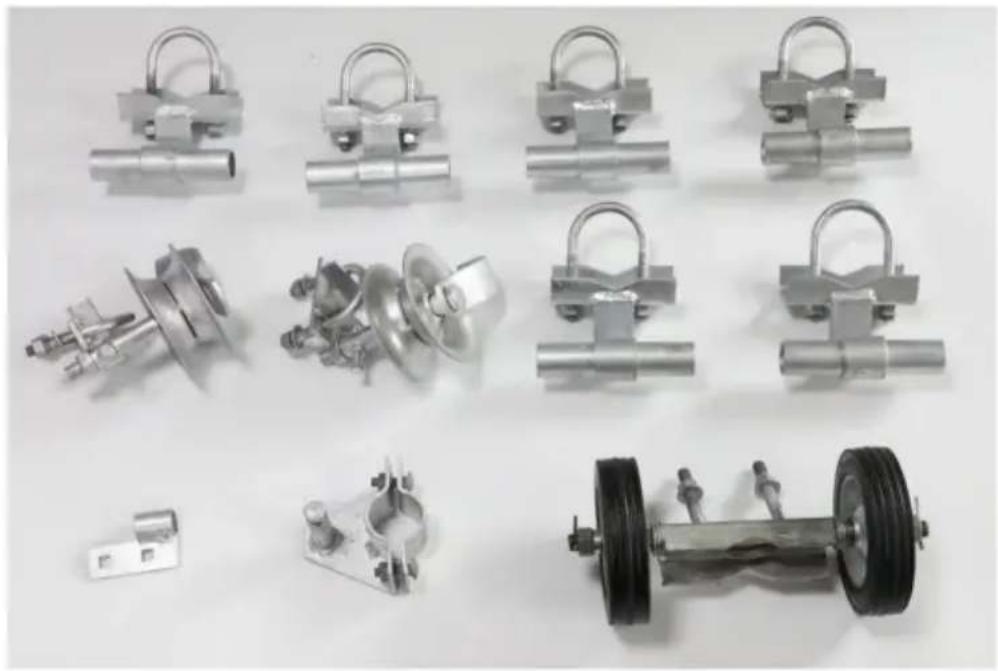

Elenco delle parti del kit

Cancello scorrevoleRuote*1 pz	Cancello scorrevoleTracciaRuote*2 pz	Staffe per binari*6 pezzi	Cancello scorrevoleFermo*1 pz

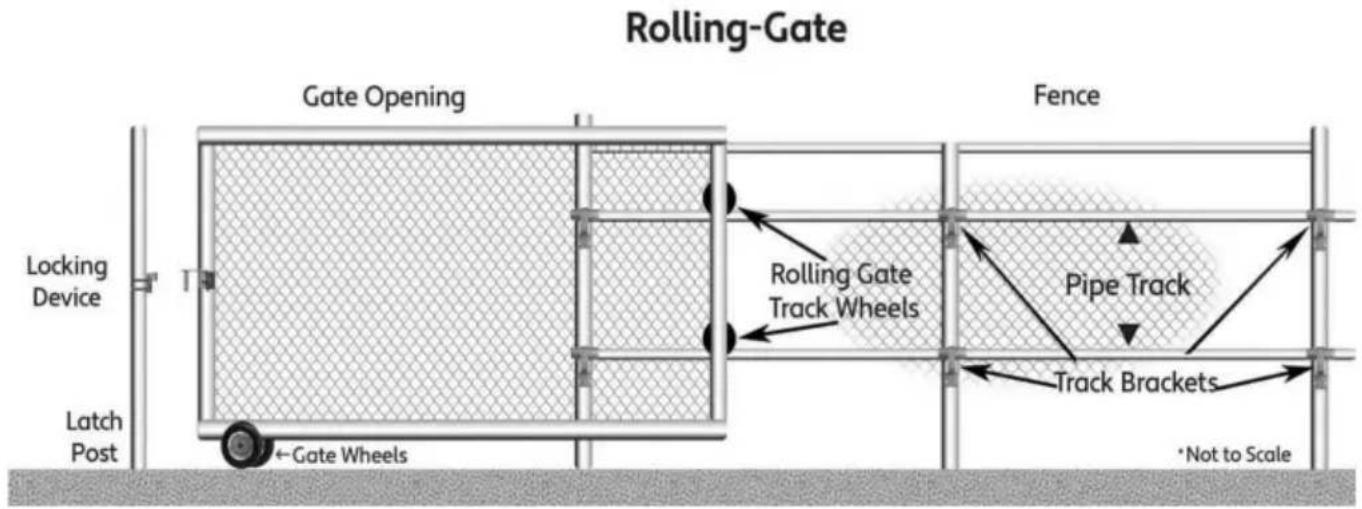

GUIDA ALL'INSTALLAZIONE

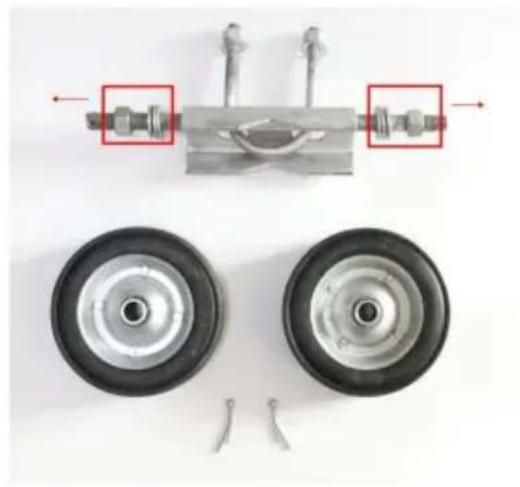

1. Per prima cosa, rimuovere i perni aperti, i dadi e le guarnizioni metalliche su entrambe le estremità del supporto delle ruote della saracinesca e conservare 2 guarnizioni metalliche su entrambe le estremità; posizionare le due ruote della saracinesca su entrambe le estremità della staffa e le guarnizioni metalliche su entrambe le estremità, quindi avvitare il dado per bloccare e infine ripristinare il perno nella posizione originale per completare il montaggio delle ruote della saracinesca.

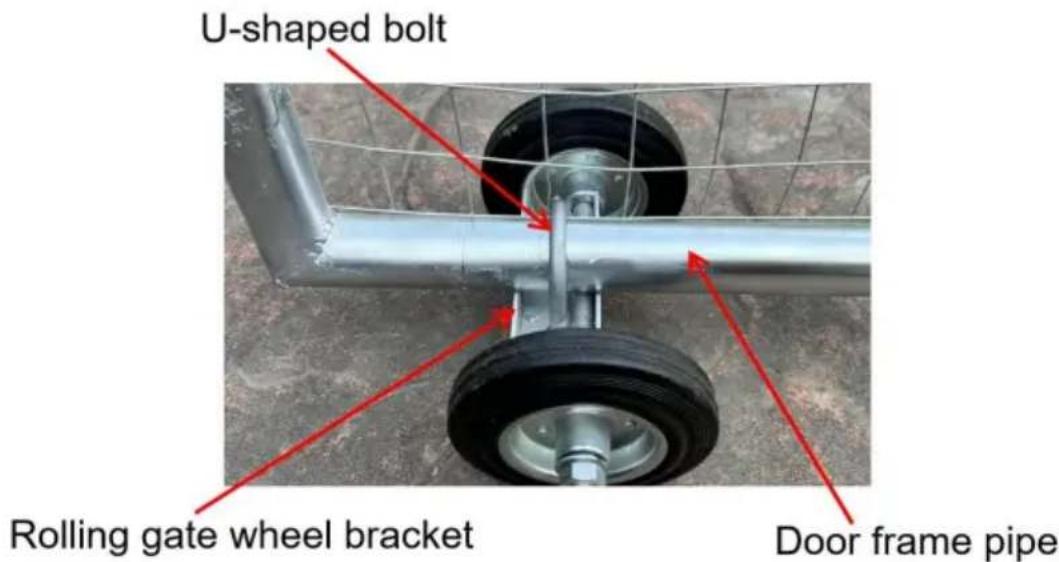

1. Aprire il dado del bullone a forma di U, rimuovere il bullone a forma di U, posizionare il tubo del telaio della porta al centro della staffa della ruota del cancello scorrevole, quindi coprire il bullone a forma di U sul tubo del telaio della porta, bloccare il dado per completare l'operazione

installazione delle ruote della saracinesca e della porta.

Per un'installazione stabile, reinserire il perno aperto nei fori passanti su entrambi estremità del perno della ruota.

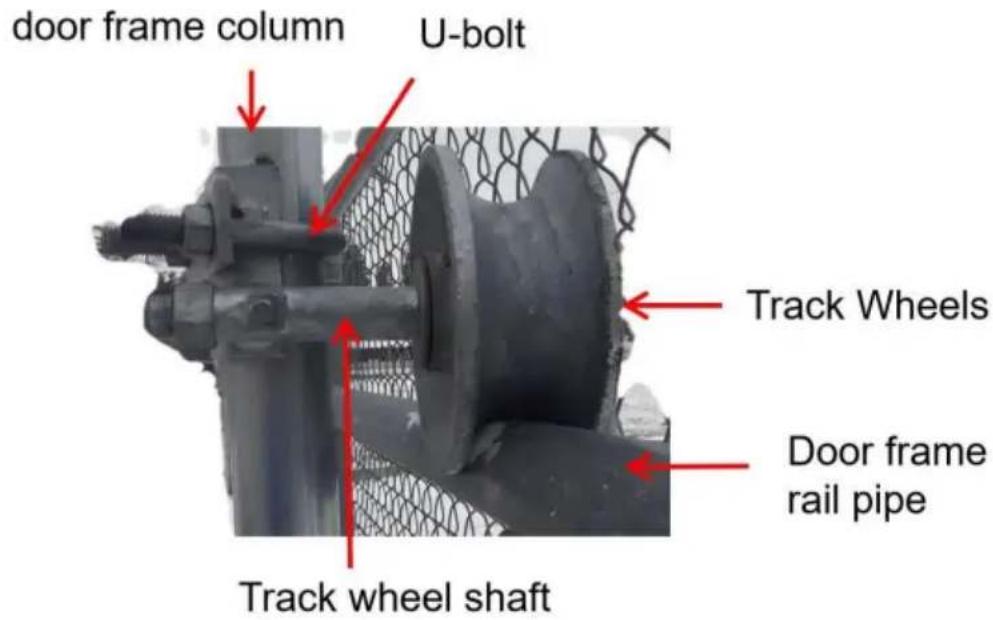

Installazione delle ruote del binario del cancello avvolgibile

1. Allentare il dado sull'asse delle ruote cingolate, separare l'asse da

le ruote di scorrimento, posizionare le ruote di scorrimento nel tubo della rotaia del telaio della porta e reinstallare l'asse delle ruote cingolate.

Rimuovere il bullone a U delle ruote di scorrimento e posizionarlo sul montante del telaio della porta, quindi bloccare il bullone a U e la staffa delle ruote di scorrimento con un dado per completare l'operazione. installazione di assemblaggio.

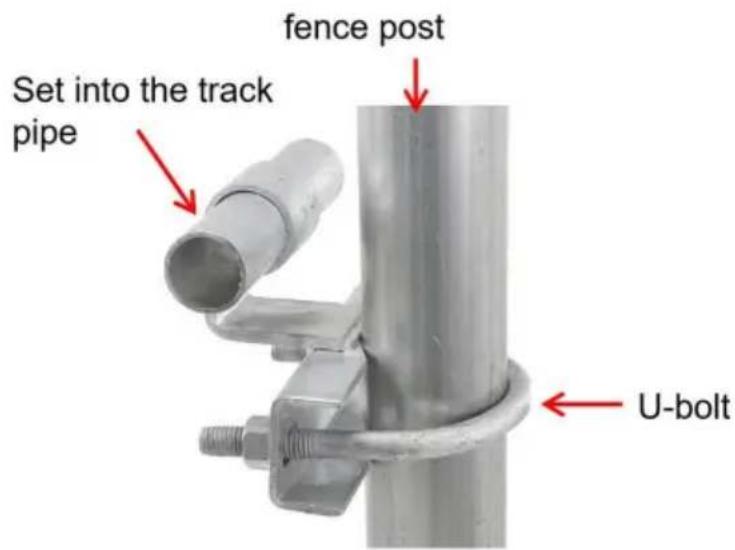

1. Coprire il bullone a U sul palo della recinzione, bloccare il palo della recinzione e la staffa del corrimano con il dado e inserire il tubo del corrimano del cancello della recinzione nella staffa del corrimano per completare l'installazione del componente.

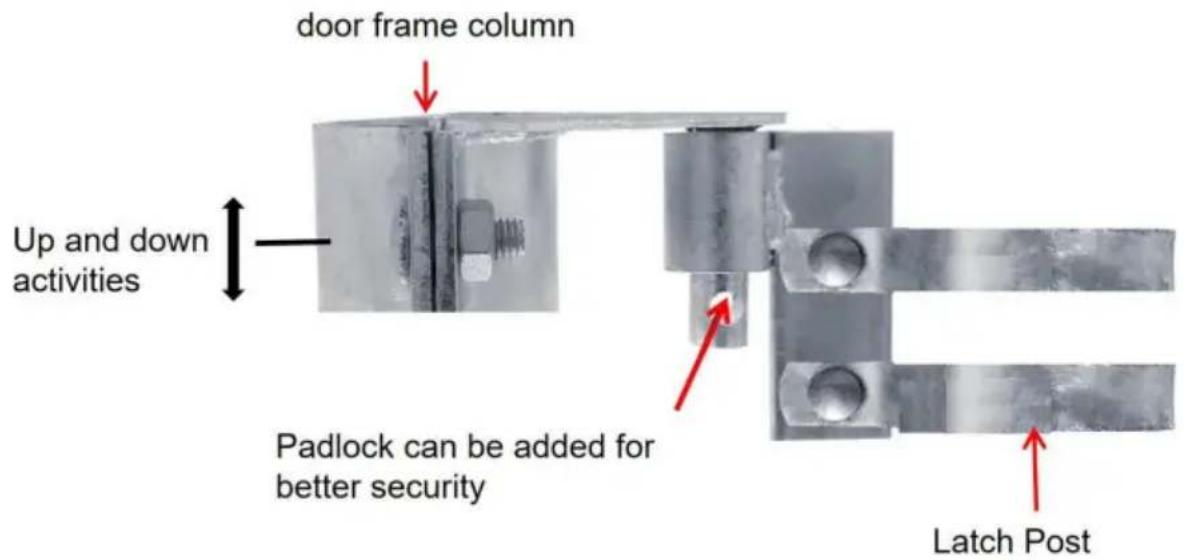

Installazione del fermo del cancello scorrevole

1. Dopo aver rilasciato il fermo della saracinesca sul dado, avvolgere la colonna del telaio della porta e bloccare leggermente il dado; dopo l'installazione, il fermo della saracinesca può essere fatto scorrere su e giù; 2. Il

perno di ricezione del fermo della saracinesca è fissato nel montante del fermo tramite la cinghia di supporto; il perno di ricezione deve essere acquistato separatamente.

Manutenzione del prodotto

1. Controllare regolarmente il prodotto per un'installazione allentata per evitare danni al funzionamento delle parti sciolte.
2. Pulire regolarmente lo sporco sulla superficie del prodotto, in modo che il il prodotto funziona in modo più fluido.
3. Il prodotto è all'aperto per lungo tempo, quindi si consiglia di le parti metalliche devono essere trattate con antiruggine per prolungarne al meglio la durata prodotto.
