BRUKSANVISNING GKIT6 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KEDDELÄNK RULLGRAND SAT

MODELL: GKIT6

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kedjelänk rullportsats

Modell: GKIT6

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/

support Detta är originalinstruktionen,

läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning

av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller

mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Produkter måste installeras av vuxna och handskar krävs under installationen.
2. Barn får inte installera produkten.
3. Kontrollera produktens stabilitet regelbundet för att undvika produktskador genom att lossa muttern.
4. Produkten är utomhus under lång tid, så det rekommenderas att metalldelar behandlas med rostskydd för att bättre förlänga livslängden produkt.

PARAMETERLISTA

Modell	GKIT6
Rolling Gate Wheels maximal belastning	600 pund
Ytterdiameter på Rolling Gate Wheels	145,8mm
Rolling Gate Wheels passande dörrkarmrör	32- 60mm
Ytterdiameter på Rolling Gate Track Wheels	125 mm
Rolling Gate Track Hjul passande dörrkarm rälsrör 32- 42mm
Rolling Gate Track Wheels passande dörrkarmpelare 41- 55mm
Spårfästen passande dörrkarm rälsrör 32- 42mm
Spårfästen Hjul som passar dörrkarmpelare 41- 73mm
Rullport Låsbeslag dörrkarmpelare 41- 47mm

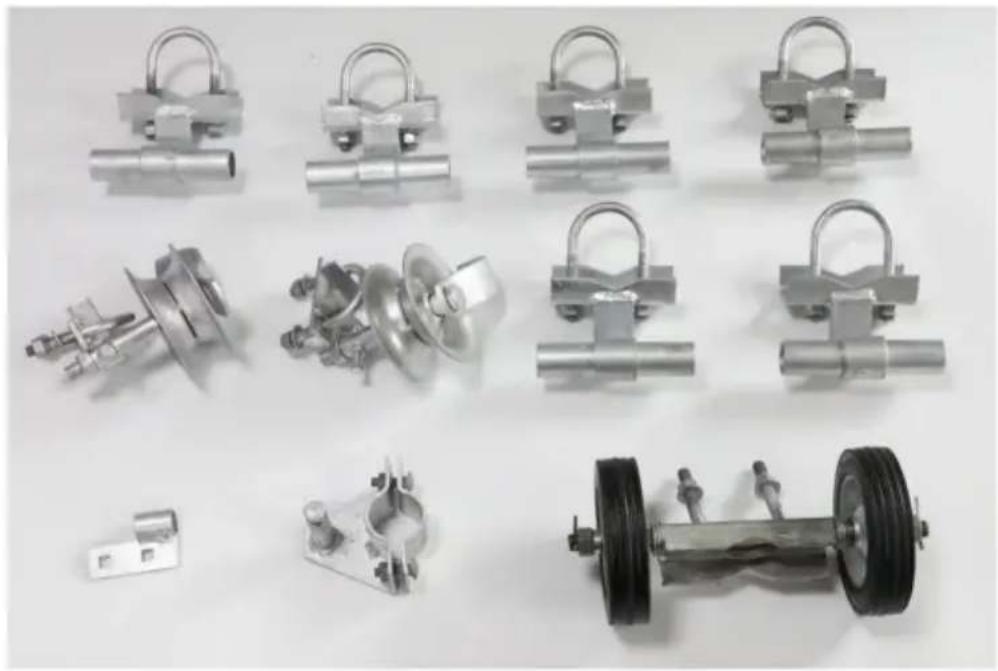

Lista över satsdelar

Rullande grindHjul*1 st

Rullande grindSpåraHjul*2st

Spårfästen*6 st

Rullande grindSpärr* 1 st

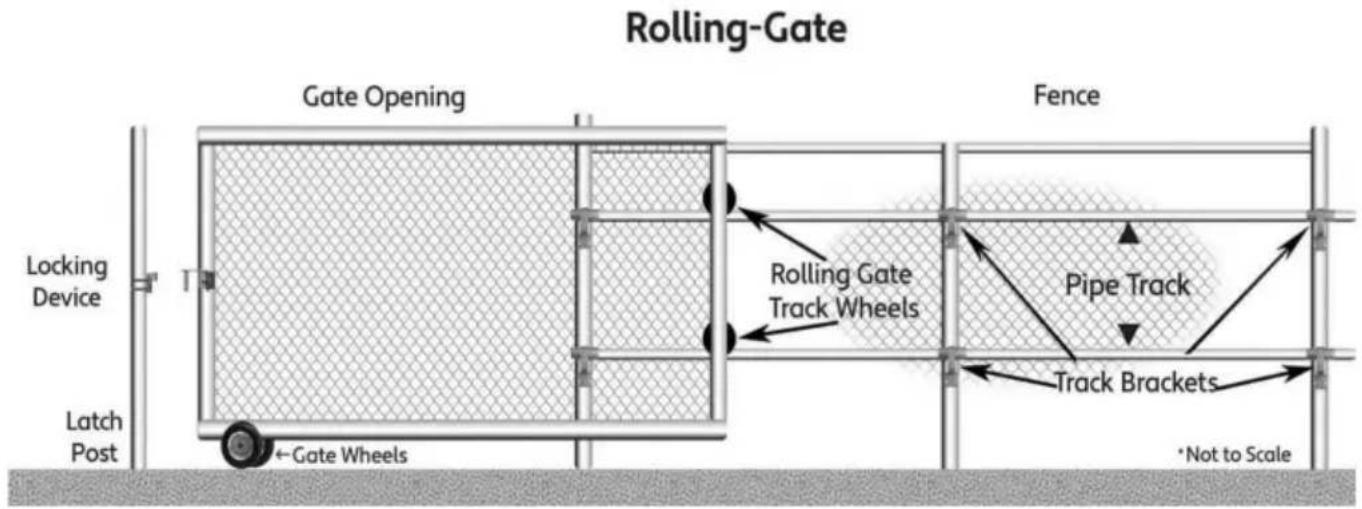

INSTALLATIONSGUIDE

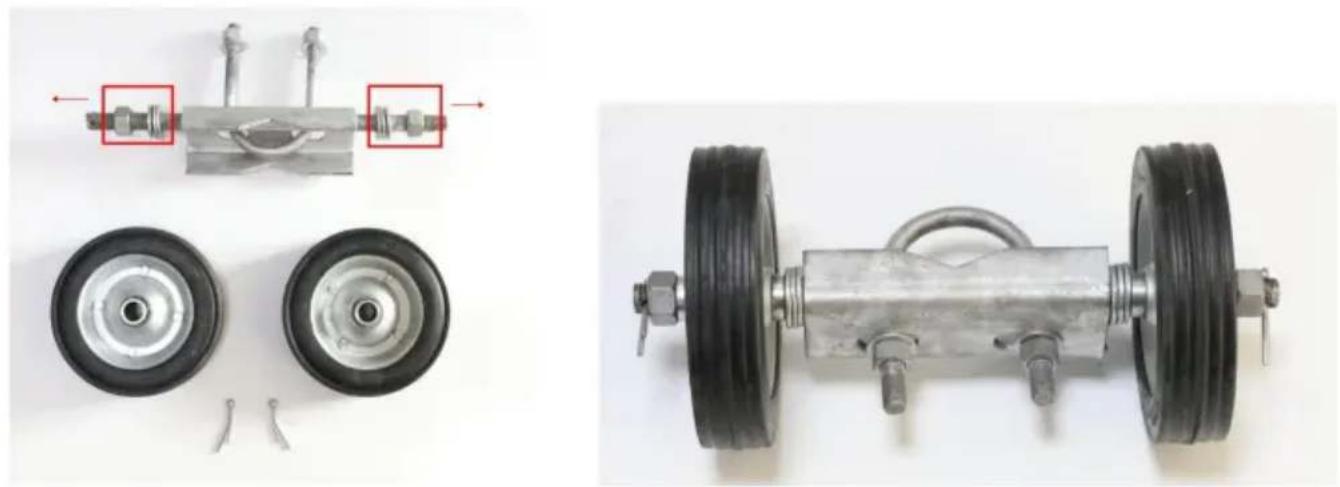

1. Ta först bort de öppna stiften, muttrarna och metallpackningarna i båda ändarna av Rolling Gate Wheels-stödet och behåll 2 metallpackningar i båda ändar; De två Rolling Gate-hjulen placeras i båda ändarna av fästet, och metallpackningar placeras i båda ändarna, skruva sedan in muttern för att låsa och återställ slutligen stiftet till sitt ursprungliga läge för att slutföra monteringen av Rolling Gate-hjulen.

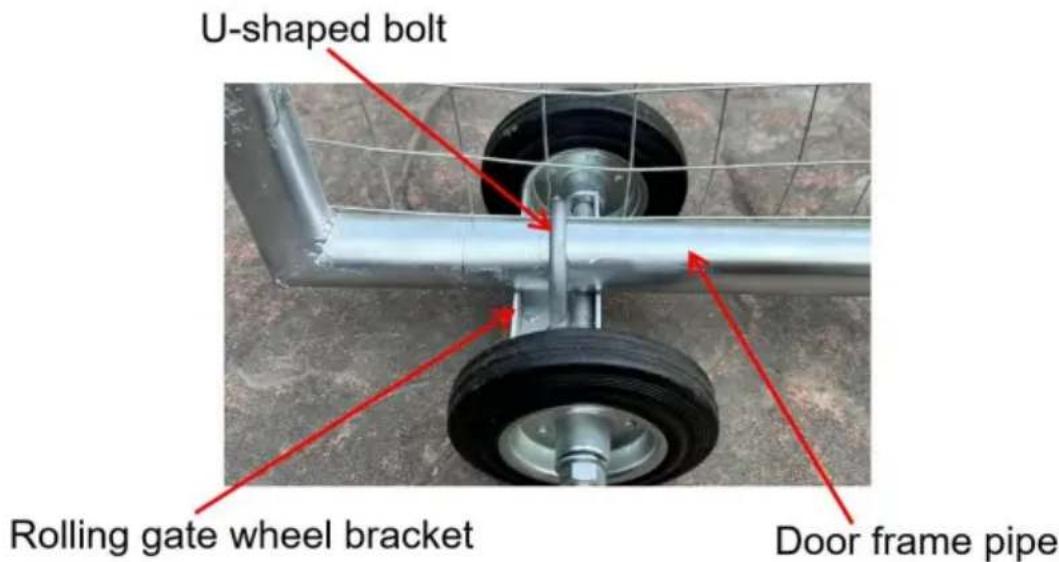

1. Öppna muttern på den U-formade bulten, ta bort den U-formade bulten, placera dörrkarmens rör i mitten av rullportens hjulfäste, täck sedan den U-formade bulten till dörrkarmens rör, lås muttern för att slutföra

installation av rullportens hjul och dörr.

För fast installation, sätt tillbaka den öppna stiftet i de genomgående hålen vid båda ändarna på hjulaxeln.

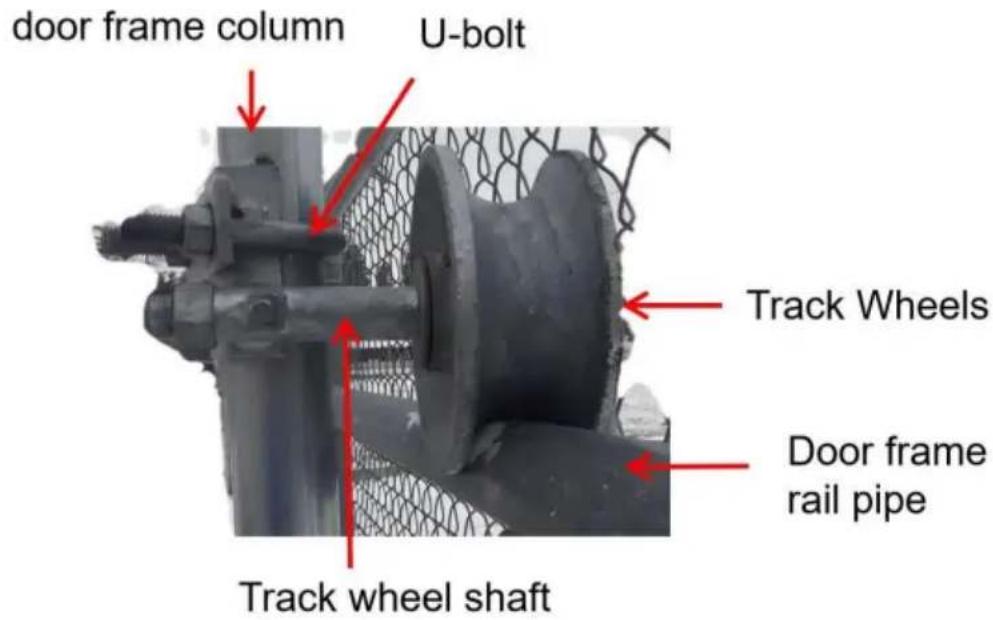

Installation av Rullande grindspårhjul

1. Lossa muttern på bandhjulens axel, separera axeln från

spårhjulen, placera spårhjulen i dörrkarmens rälsrör, och

sätt tillbaka axeln på bandhjulen.

Ta bort U-bulten på bandhjulen och placera den på dörrkarmens stolpe, och lås U-bulten och bandhjulens fäste med en mutter för att slutföra

monteringsinstallation.

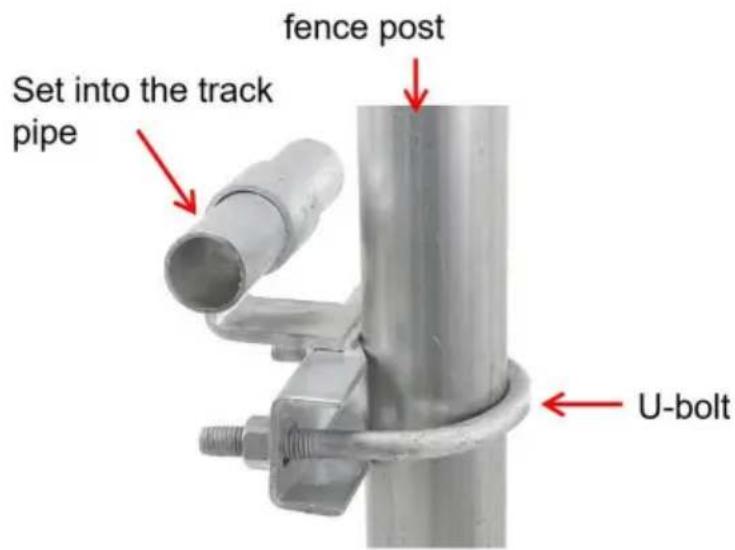

1. Täck den U-formade bulten till stängselstolpen, lås stängselstolpen och rälsfästet med muttern och sätt in stängselportens rälsrör i rälsfästet för att slutföra komponentinstallationen.

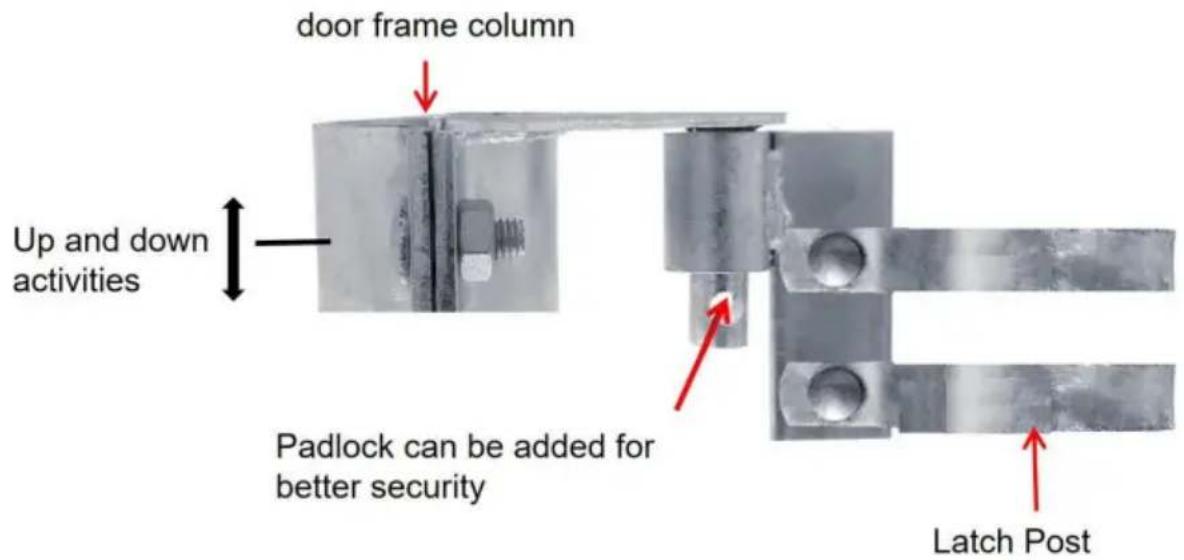

1. Efter att ha släppt rullportens spärr till muttern, linda sedan dörrkarmens pelare och läs muttern något, kan rullportens spärr skjutas upp och ner efter installationen; 2.

Rullgrindens spärr mottagarens stift är fixerad i spärrstolpen genom stödbältet; mottagarens stift måste köpa extra till dig själv.

1. Kontrollera produkten regelbundet för lös installation för att undvika skador på drift av lösa delar.
2. Rensa upp smutsen på produktens yta regelbundet så att produkten går smidigare.
3. Produkten är utomhus under lång tid, så det rekommenderas att metalldelar behandlas med rostskydd för att bättre förlänga livslängden produkt.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
