Producttype	DC-brandstoftransferpomp
Model	DCFD40A
Voedingsspanning	12 V DC
Vermogen	1/7 PK (ongeveer 106 W)
Maximaal debiet	5 GPM (ongeveer 19 L/min)
Maximale pershoogte	30 voet (9,1 m)
Maximale zuighoogte	7 voet (2,1 m)
Bedrijfstemperatuur	-25 °C tot 50 °C
Arbeidscyclus	30 minuten aan, 30 minuten uit (bij kamertemperatuur)
Compatibele vloeistoffen	Benzine (tot E15), diesel (tot B20), kerosine
Hoofdmateriaal	Staal en brandstofbestendig plastic
Inbegrepen accessoires	Inlaatslang, uitlaatslang, slangklemmen (x2), filter, afdichtingstape, handleiding, oliepistool
Hoofdfuncties	Brandstoftransport met vooruit/stop/omkeren (dubbelzijdige schakelaar)
Veiligheid	Statische aarding, vonkbeveiliging, automatische uitschakeling in opbergstand
Onderhoud en reiniging	Reinig regelmatig het filter en de zeef; controleer slijtage van schoepen en rotor
Reserveonderdelen en repareerbaarheid	Neem contact op met VEVOR-ondersteuning voor reserveonderdelen en reparaties
Garantie	Raadpleeg het elektronische garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - DCFD40A Vevor

Welke soorten brandstof kan ik met deze pomp gebruiken?

Deze pomp is ontworpen voor het transport van laagviskeuze oliebrandstoffen: benzine (mengsels tot E15), diesel (tot B20) en kerosine. Gebruik geen niet-compatibele vloeistoffen.

Hoe sluit ik de pomp aan op een 12 V accu?

Sluit de rode draad aan op de positieve pool (+) van de accu en de zwarte draad op de negatieve pool (-). Zorg ervoor dat de schakelaar in de UIT-stand staat voordat u aansluit. Gebruik de meegeleverde krokodillenklemmen.

Wat moet ik doen als de pomp niet zelfaanzuigt?

Controleer de aanzuigleiding op lekken of verstoppingen. Inspecteer de omloopklep: deze moet vrij kunnen bewegen. Reinig het filter en zorg ervoor dat de schoepen niet vastplakken. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Wat is de aanbevolen arbeidscyclus?

De pomp kan maximaal 30 minuten continu werken bij kamertemperatuur. Daarna moet deze 30 minuten worden uitgeschakeld om af te koelen. Overschrijd deze cyclus niet om oververhitting te voorkomen.

Hoe onderhoud ik de pomp?

Reinig regelmatig het filter en de aanzuigzeef. Controleer de slijtage van de schoepen en de rotor. Vervang versleten onderdelen. Zorg ervoor dat alle elektrische aansluitingen schoon en strak zijn.

Kan ik de pomp gebruiken om water te verpompen?

Nee, deze pomp is specifiek ontworpen voor oliebrandstoffen. Gebruik met water of andere niet aanbevolen vloeistoffen kan de pomp beschadigen en de garantie doen vervallen.

Hoe keer ik de stroomrichting om?

Gebruik de dubbelzijdige schakelaar: stand 'I' voor vooruit, 'O' voor stop, en '=' voor achteruit. De stroomrichting volgt de pijl op de pomp in de vooruitstand.

Wat moet ik doen als de motor oververhit raakt?

Stop onmiddellijk de pomp en laat deze afkoelen. Controleer of de aanzuigzeef niet verstopt is. Zorg ervoor dat de aanzuigslang niet is vernauwd. Als het probleem aanhoudt, neem dan contact op met ondersteuning.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik beschermingsmiddelen (bril, handschoenen). Vermijd ontstekingsbronnen (hete motoren, sigaretten). Aard de pomp statisch. Pomp niet in een vliegtuig. Werk in een goed geventileerde ruimte.

Waar kan ik reserveonderdelen of ondersteuning vinden?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. Neem contact op met de VEVOR-klantenservice voor reserveonderdelen.

GEBRUIKSAANWIJZING DCFD40A Vevor

Technische ondersteuning en e-

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

DC BRANDSTOFOVERDRACHT

POMP

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Neem contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

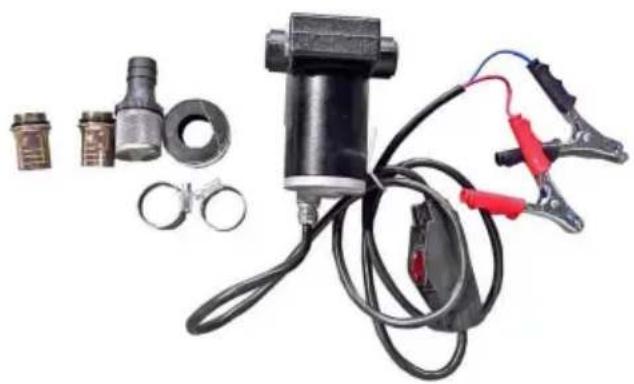

ACCESSORY

MODEL: DCEX40				MODEL: DCEX40A
NEE.	BeschrijvingN	Hoeveelheid Hoeveelheid	AfbeeldingEn	.	BeschrijvingN		AfbeeldingNEEEn
1	Ik verbindR	2		1	UitlaatSlang	1
2	Klem	2		2	InlaatSlang	1
3	Draadplakband	1		3	Handmatigoliekanon	1	[XCAx]
4	Filter	1		4	Rijgtape	1

MAIN SPECIFICATIONS

Model	DCEX40	DCEX40A
Spanning	DC12V	DC12V
Stroom	1/7 PK	1/7 PK
Maximale stroom	5 GPM	5 GPM
Maximale lift	30 voet	30 voet
Maximale zuigkracht	7 voet	7 voet
Toepasselijke temperatuur	-25~50 -25~50
Werkuren	Werk 30 minuten, stop 30 minuten (bij kamertemperatuur).

GENERAL SAFETY RULES

LET OP: Bewaar deze instructies voor toekomstig gebruik.

Lees aandachtig door voordat u het beschreven product probeert te monteren, installeren, bedienen of onderhouden. Bescherm uzelf en anderen door alle veiligheidsinformatie in acht te nemen. Het niet naleven van de instructies kan leiden tot persoonlijk letsel en/of schade aan eigendommen. Raadpleeg de pompbehuizing voor informatie over dit product en andere belangrijke informatie.

Gebruiksvereisten: Deze

pomp is ontworpen, getest en goedgekeurd voor gebruik met petroleumbrandstoffen met een dunne viscositeit, zoals benzinemengsels (tot E15), dieselbrandstofmengsels (tot B20) en kerosine.

Neem alle nodige voorzorgsmaatregelen bij het hanteren van deze ontvlambare vloeistoffen. Gebruik deze pomp niet voor het overbrengen van andere vloeistoffen dan die wa

het is ontworpen. Dit kan de pompcomponenten beschadigen

ALGEMENE VEILIGHEIDSINSTRUCTIES

BELANGRIJK: Het is uw verantwoordelijkheid om:

-Ken en volg de toepasselijke nationale, staats- en lokale veiligheidsvoorschriften met betrekking tot het installeren en bedienen van elektrische apparatuur voor gebruik met ontvlambare vloeistoffen
- Ken en volg alle veiligheidsmaatregelen bij het hanteren van petroleumbrandstoffen
-Zorg ervoor dat alle apparatuurbedieners toegang hebben tot voldoende

instructies met betrekking tot veilige bedienings- en onderhoudsprocedures

Neem alle veiligheidsmaatregelen in acht met betrekking tot het veilig omgaan met aardoliebrandsl

! DANGER

Om lichamelijk letsel of materiële schade te voorkomen, dient u bij het tanken van brandstof voorzorgsmaatregelen te nemen tegen brand of explosie.

Gebruik de pomp niet in de buurt van een ontstekingsbron, zoals een draaiende of hete motor, brandende tabaksproducten, gas- of elektrische kachels of een elektronisch apparaat. Een vonk kan brandstofdampen doen ontbranden.

WARNING

Vermijd langdurig huidcontact met petroleumbrandstoffen. Gebruik een beschermende bril, handschoenen en schorten in geval van spatten of morsen.

Verwissel natte kleding en was de huid onmiddellijk met water en zeep.

WARNING

Alle onderdelen die aan uw pomp worden toegevoegd, zoals een slang, sproeier of meter, moeten statisch geaard zijn en goedgekeurd voor gebruik met petroleumbrandstoffen.

WARNING

Dit product mag niet worden gebruikt voor het pompen van brandstof of andere vloeistoffen in vliegtuigen

Omgevingsconditie

Temperatuur	-25ÿ ~ +50ÿ
Relatieve vochtigheid	30% tot 90%
Atmosferische druk	86Kpa~106Kpa

INSTALLATION & WIRING

1. Controleer vóór de elektrische installatie of alle onderdelen goed zijn geïnstalleerd, aangesloten, geaard en goed afgedicht.
2. Zet de schakelaar in de UIT-stand om te voorkomen dat er per ongeluk water wordt gemorst zodra er stroom op de motor komt.
3. Leid de elektrische draden naar de stroombron en zorg ervoor dat de Krokodillenklemmen correct zijn aangesloten op de negatieve (-) of positieve (+) polen van de stroombron.
4. Open het vulpistool om de apparatuur van brandstof te voorzien.
5. Wanneer het tanken voltooid is, plaatst u het mondstuk terug in de opslagpositie en zet de pomp uit.

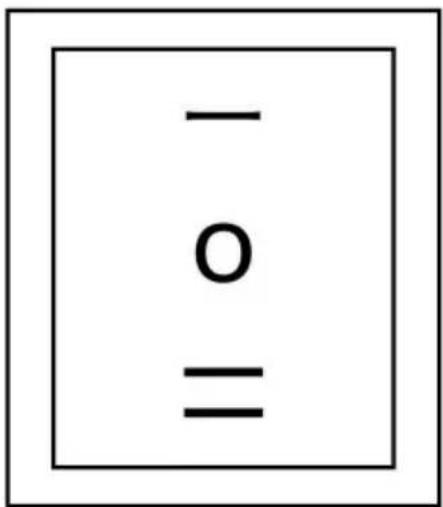

Dubbele schakelaar

De schakelaar heeft een dubbele werking: "I": pomp AAN en de stroom beweegt in de richting van de pijl.

“O”: pomp UIT.

“=”: pomp AAN en draai achteruit

COMMON TROUBLESHOOTING

Symptoom	Oorzaak	Genezing
Pomp wil niet aanzuigen	Probleem met zuigleiding	Controleer op lekken of beperkingen in de aanzuigleiding
	Bypassklep open	Verwijder en inspecteer de klep; moet vrij kunnen bewegen en vrij zijn van vuil
	Schoepen die blijven plakken	Controleer de schoepen en rotorsleuven op kerven, bramen, en draag
	Overmatige rotor of schoep dragen	Controleer de rotor en de schoepen op overmatige slijtage of schade; vervang indien nodig
	Systeemblokkades	Controleer het filter en de bypassklep op vuil; verwijder de sproeier en test de stroming met de pomp AAN
Lage capaciteit	Overmatig vuil op het scherm Verwijder en reinig het scherm
	Problemen met de zuigleiding	Controleer op lekken of beperkingen in de aanzuigleiding
	Bypassklep blijft hangen	Verwijder en inspecteer de klep; moet vrij kunnen bewegen en vrij zijn van vuil
	Uitlaat geblokkeerd	Controleer de pompuitlaatslang, het mondstuk en het filter op verstoppingen
	Schoepen die blijven plakken	Controleer de schoepen en rotorsleuven op slijtage; vervang indien nodig
	Overmatige rotor of schoep dragen	Controleer de rotor en de schoepen op overmatige slijtage of schade; vervang indien nodig
	Slang of sproeier beschadigd Slang	of sproeier vervangen
	Verstopt filter	Filter vervangen
	Laag vloeistofniveau	Vul tank
Motor oververhit	Verstopt scherm	schoon scherm
	Beperkte zuigleiding	Pijp verwijderen en schoonmaken
	Motorstoring	Neem contact op met uw lokale leverancier voor reparatie of vervanging
	Pomprotorvergrendeling	Reinig en controleer de pomprotor en schoepen
