Produkttyp	DC-bränsleöverföringspump
Modell	DCFD40A
Matningsspänning	12 V DC
Effekt	1/7 hk (ca 106 W)
Maximal flöde	5 GPM (ca 19 L/min)
Maximal pumpningshöjd	30 fot (9,1 m)
Maximal suglyft	7 fot (2,1 m)
Arbetstemperatur	-25 °C till 50 °C
Arbetscykel	30 minuters drift, 30 minuters stillestånd (vid rumstemperatur)
Kompatibla vätskor	Bensin (upp till E15), diesel (upp till B20), fotogen
Huvudmaterial	Stål och bränslebeständig plast
Medföljande tillbehör	Inloppsslang, utloppsslang, klämmor (x2), filter, tätningsband, oljepistolmanual
Huvudfunktioner	Bränsleöverföring med fram/av/bak (tvåvägsomkopplare)
Säkerhet	Statisk jordning, gnistskydd, automatisk avstängning i förvaringsläge
Underhåll och rengöring	Rengör regelbundet filtret och insugsfiltret; kontrollera slitage på blad och rotor
Reservdelar och reparationsmöjligheter	Kontakta VEVOR support för reservdelar och reparationer
Garanti	Se elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - DCFD40A Vevor

Vilka bränsletyper kan jag använda med denna pump?

Denna pump är designad för överföring av lågviskösa petroleumbränslen: bensin (blandningar upp till E15), diesel (upp till B20) och fotogen. Använd inte inkompatibla vätskor.

Hur ansluter jag pumpen till ett 12 V-batteri?

Anslut den röda ledningen till batteriets positiva (+) pol och den svarta ledningen till negativa (-) pol. Se till att omkopplaren är i OFF-läge före anslutning. Använd medföljande alligatorklämmor.

Vad gör jag om pumpen inte suger?

Kontrollera sugledningen för läckor eller blockeringar. Inspektera bypassventilen: den ska röra sig fritt. Rengör filtret och se till att bladen inte fastnar. Om problemet kvarstår, kontakta teknisk support.

Vilken arbetscykel rekommenderas?

Pumpen kan köras kontinuerligt i max 30 minuter vid rumstemperatur. Därefter måste den stängas av i 30 minuter för att svalna. Överskrid inte denna cykel för att undvika överhettning.

Hur underhåller jag pumpen?

Rengör regelbundet filtret och suginsatsen. Kontrollera slitage på blad och rotor. Byt ut slitna delar. Se till att alla elektriska anslutningar är rena och täta.

Kan jag använda pumpen för att överföra vatten?

Nej, denna pump är specifikt designad för petroleumbränslen. Användning med vatten eller andra icke rekommenderade vätskor kan skada pumpen och ogiltigförklara garantin.

Hur vänder jag flödesriktningen?

Använd tvåvägsomkopplaren: läge 'I' för framåt, 'O' för stopp och '=' för bakåt. Flödesriktningen följer pilen på pumpen i framåtläge.

Vad gör jag om motorn överhettas?

Stoppa pumpen omedelbart och låt den svalna. Kontrollera att suginsatsen inte är blockerad. Se till att sugslangen inte är begränsad. Om problemet kvarstår, kontakta support.

Vilka säkerhetsåtgärder bör jag vidta?

Använd skyddsutrustning (glasögon, handskar). Undvik antändningskällor (varma motorer, cigaretter). Jorda pumpen statiskt. Pumpa inte i ett flygplan. Arbeta på en väl ventilerad plats.

Var kan jag hitta reservdelar eller support?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Kontakta VEVOR kundtjänst för reservdelar.

BRUKSANVISNING DCFD40A Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med d

VEVOR®

TOUGH TOOLS, HALF PRICE

DC BRÄNSLEÖVERFÖRING PUMP

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

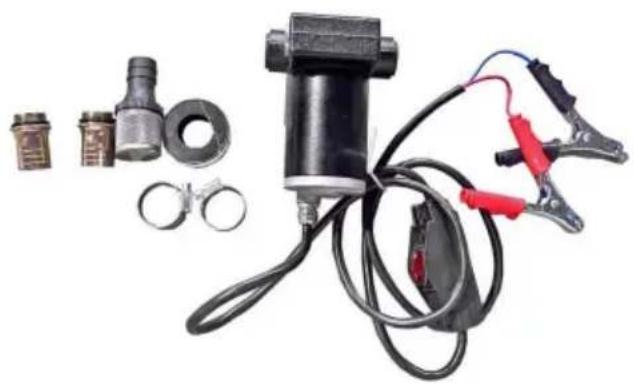

ACCESSORY

MODELL: DCEX40				MODELL: DCEX40A
INGA.	Beskrivning n	Antal	Bild Bild och	INGA.	Beskrivning n	Antal	och
1	Jag ansluter r	2		1	Utlopp Slang	1
2	Klämma	2		2	Inlopp Slang	1
3	Tråd tejpa	1		3	Manuell oljepistol	1
4	Filtrera	1		4	Trä tejp	1

MAIN SPECIFICATIONS

Modell	DCEX40	DCEX40A
Spänning	DC12V	DC12V
Driva	1/7 hk	1/7 hk
Max flöde	5 GPM	5 GPM
Max lyft	30 FT	30 FT
Max suglyft		7 FT7 FT
Tillämplig temperatur	-25~50ÿ	-25~50ÿ
Arbetstid	Arbeta i 30 minuter, stanna i 30 minuter (i rumstemperatur).

GENERAL SAFETY RULES

OBSERVERA: Spara dessa instruktioner för framtida referens.

Läs noga innan du försöker montera, installera, använda eller underhålla den beskrivna produkten. Skydda dig själv och andra genom att följa all säkerhetsinformation. Underlåtenhet att följa instruktionerna kan resultera i personskada och/eller egendomsskada. Se pumphuset för information om denna produkt och annan viktig information.

Användningskrav: Denna

pump är designad, testad och godkänd för användning med petroleumbränslen med tunn viskositet, såsom bensinblandningar (upp till E15), dieselbränsleblandningar (upp till B20) och fotogen.

Vidta alla försiktighetsåtgärder vid hantering av dessa brandfarliga vätskor Använd inte denna pump för att överföra andra vätskor än de som

den designades. Att göra det kan skada pumpkomponenterna

ALLMÄNNA SÄKERHETSINSTRUKTIONER

VIKTIGT: Det är ditt ansvar att:

- Känn till och följ tillämpliga nationella och lokala säkerhetsföreskrifter hänför sig till installation och drift av elektrisk utrustning för användning med brandfarliga vätskor

- Känn till och följ alla säkerhetsföreskrifter vid hantering av petroleumbränslen

- Säkerställ att alla utrustningsoperatörer har tillgång till lämplig

instruktioner om säker drift och underhåll

Följ alla säkerhetsföreskrifter för säker hantering av petroleumbränslen

! DANGER

För att förhindra fysisk skada eller egendomsskada, observera försiktighetsåtgärder mot brand eller explosion när du tappar bränsle.

Använd inte pumpen i närvaro av någon antändningskälla, inklusive igång eller heta motorer, tända tobaksprodukter, gas- eller elvärmare eller någon typ av elektronisk utrustning. En gnista kan antända bränsleångor.

WARNING

Undvik långvarig hudkontakt med petroleumbränslen. Använd skyddsglasögon, handskar och förkläden vid stänk eller spill.

Byt mättade kläder och tvätta huden genast med tvål och vatten.

WARNING

Alla komponenter som slang, munstycke eller mätare som läggs till din pump måste vara statiskt jordade och godkända för användning med petroleumbränslen

WARNING

Denna produkt får inte användas för att pumpa bränsle eller andra vätskor in i f

Miljötillständ

Temperatur	-25 ~ +50
Relativ luftfuktighet	30 % ~ 90 %
Lufttryck	86Kpa~106Kpa

INSTALLATION & WIRING

1. Innan elektrisk installation, se till att alla delar är väl installerade, ansluten, jordad och väl förseglad.
2. Sätt strömbrytaren i läget AV för att förhindra oavsiktligt spill när strömmen är kopplad till motorn.
3. För de elektriska ledningarna till strömkällan och se till att alligatorklämmorna är korrekt anslutna till de negativa (-) eller positiva (+) polerna på strömkällan.
4. Öppna bränslemunstycket till bränsleutrustningen.
5. När bränslepåfyllningen är klar, sätt tillbaka munstycket till sitt förvaringsläge och stäng av pumpen.

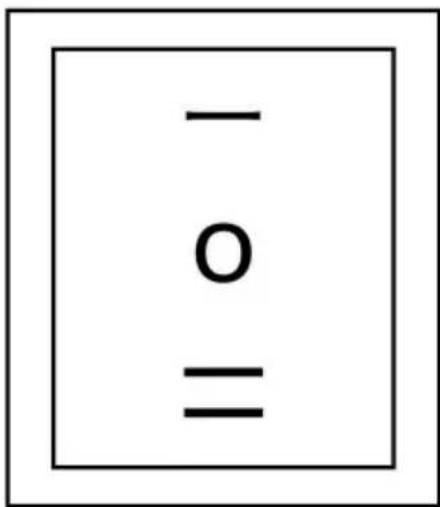

Dubbelvägsomkopplare

Switch futures dubbelvägsfunktion: "I": pump PÅ och flödet flyttas i pilens riktning.

"O": pump AV.

“=”: pump PÅ och kör omvänt

COMMON TROUBLESHOOTING

Symptom	Orsaka	Bota
Pumpen fyller inte	Problem med sugledningen	Kontrollera om det finns läckor eller begränsningar i sugledningen och från skräp
	Bypassventil öppen	Ta bort och inspektera ventilen; måste röra sig fritt och slitage och slitage
	Vanes sticker	Kontrollera bladen och rotorskårorna för hack, grader, och slitage
	Överdriven rotor eller skovel bära	Inspektera rotorn och bladen för överdrivet slitage eller skador; byt ut vid behov
	Systemblockeringar	Kontrollera filter och bypass-ventil för skräp; ta bort munstycket och testa flödet med pumpen PÅ
Låg kapacitet	För mycket smuts i skärmen Ta bort och rengör skärmen
	Sugledningsproblem	Kontrollera om det finns läckor eller begränsningar i sugledningen och från skräp och slitage och slitage
	Bypassventilen fastnar	Ta bort och inspektera ventilen; måste röra sig fritt och vara fri från skräp
	Uttag blockerat	Kontrollera pumpens utloppsslang, munstycke och filter för blockering
	Vanes sticker	Kontrollera skovlarna och rotorskårorna för slitage; byt ut vid behov
	Överdriven rotor eller skovel bära	Inspektera rotorn och bladen för överdrivet slitage eller skador; byt ut vid behov
	Skada på slang eller munstycke	Byt ut slang eller munstycke
	Tilltäppt filter	Byt ut filter
	Låg vätskenivå	Fyll tanken
Motorn överhettas	Täppt skärm	ren skärm
	Begränsat sugrör	Ta bort och rengör röret
	Motorfel	Kontakta din lokala leverantör för reparation eller byte
	Låsning av pumprotor	Rengör och kontrollera pumpens rotor och skovlar

©
