Producttype	Auto-koelkast met ingebouwde ijsmachine
Merk	Vevor
Model	B35IM
Voeding	DC 12V/24V of AC 100-240V (met meegeleverde adapter)
Stroomverbruik	Niet gespecificeerd, maar compatibel met aansteker en accu
Koeltemperatuurbereik	-20 °C tot 20 °C (-4 °F tot 68 °F)
Koelkastcapaciteit	Ongeveer 30-40 L (niet gespecificeerd, schatting)
IJsproductiecapaciteit	IJsblokjesmand van ongeveer 1,2 L, waterreservoir 1 L
Werkingsmodi	MAX (snelkoeling) en ECO (energiebesparing)
Batterijbeveiliging	3 niveaus (H, M, L) om overmatig ontladen te voorkomen
Weergave	Digitaal met temperatuur, modus, ijsproductiestatus
Bediening	Touchpaneel met aan/uit-knoppen, temperatuurinstelling, ijsmodus
Uitschakelgeheugen	Bewaar instellingen na stroomuitval
Reinigingsfunctie watercircuit	Ingebouwde reinigingsmodus via pomp
Materiaal behuizing	Niet gespecificeerd, waarschijnlijk kunststof of metaal
Afmetingen (ongeveer)	Niet verstrekt, typisch voor draagbare auto-koelkast
Gewicht	Niet verstrekt
Meegeleverde accessoires	Aanstekerkabel, netadapter, handleiding, ijsblokjesmand, ijs schepje
Onderhoud en reiniging	Maak de binnenkant schoon met een vochtige doek voor gebruik; tap het water elke 5 uur af in ijsmodus
Veiligheid	Bescherming tegen omgekeerde polen, zekering, automatische uitschakeling bij oververhitting van compressor
Foutcodes	E1: lage spanning; E2: ventilator; E3: compressorstart; E4: lage snelheid; E5: oververhitting; E6: NTC-sonde
Conformiteit	WEEE-richtlijn 2012/19/EG, FCC Deel 15 (klasse B)
Beoogd gebruik	Koeling en ijsproductie in auto, kamperen, reizen
Garantie	Elektronisch garantiecertificaat via www.vevor.com/support

Veelgestelde vragen - B35IM Vevor

Hoe sluit ik de koelkast aan in de auto?

Gebruik de meegeleverde gelijkstroomkabel. Sluit de gelijkstroomstekker aan op de koelkast en steek het andere uiteinde (aanstekerstekker) in de 12V- of 24V-aansluiting van de auto.

Wat is het temperatuurbereik?

De instelbare temperatuur loopt van -20 °C tot 20 °C (-4 °F tot 68 °F). Gebruik de + en - knoppen om aan te passen.

Hoe maak ik ijsblokjes?

Druk op de ijsmodusknop. Het scherm toont de resterende tijd. Giet water (max 1L) in het reservoir, plaats de ijsblokjesmand en sluit het deksel. Het ijs valt automatisch in de mand.

Wat betekenen de foutcodes E1, E2, enz.?

E1 = lage ingangsspanning; E2 = ventilatorstoring; E3 = compressor startfout; E4 = lage compressorsnelheid; E5 = oververhitting controller; E6 = defecte NTC-sonde. Raadpleeg de handleiding voor oplossingen.

Hoe reinig ik het watercircuit?

Houd in de ijsmodus de + en - knoppen lang ingedrukt om de reinigingsmodus te starten. De pomp werkt 3 minuten en schakelt dan over naar koelmodus. Giet het vuile water weg en vul met drinkwater.

Welk batterijbeveiligingsniveau kiezen?

Houd de modusknop lang ingedrukt tot het scherm knippert. Selecteer H (hoog), M (midden) of L (laag) afhankelijk van uw accu. H beschermt het meest tegen ontlading.

Kan ik het apparaat op netstroom gebruiken?

Ja, sluit de meegeleverde netadapter (AC 100-240V) aan op de koelkast voor gebruik thuis of op de camping.

Hoe stel ik de temperatuureenheid in?

Houd de + en - knoppen tegelijkertijd 3 seconden ingedrukt om te schakelen tussen Celsius en Fahrenheit.

Wat te doen als de koelkast niet goed koelt?

Controleer of het deksel goed gesloten is, de staat van de afdichting, de ventilatie rond het apparaat en de temperatuurinstelling. Zorg ervoor dat de modus niet op ECO staat als u snelle koeling wenst.

Is het mogelijk het apparaat zelf te repareren?

Alleen een gekwalificeerde professional mag aan de interne componenten (compressor, koelmiddelcircuit) werken. Voor onderdelen zoals de ventilator kan vervanging door een technicus worden uitgevoerd.

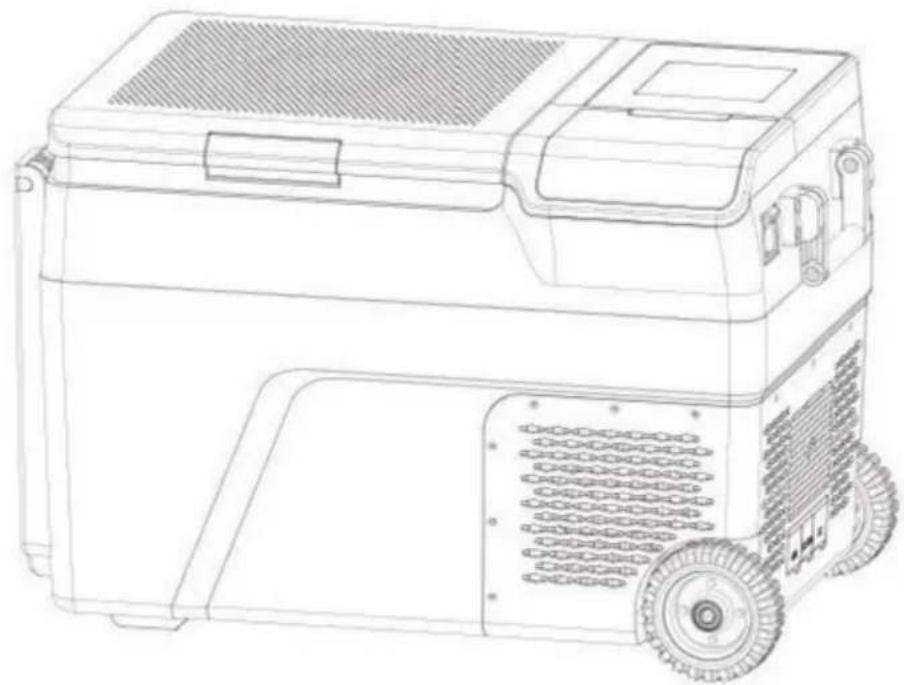

GEBRUIKSAANWIJZING B35IM Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. Bespaar de helft, 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. U wordt vriendelijk herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR

Auto koelkast

MODEL: B35IM

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen,要去 de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.

Dit product valt onder de bepalingen van de Europese richtlij 2012/19/EG. Het symbool met een gekruiste kliko through geeft aan dat het product gescheden afval vereist collectie in de Europese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten gemarkeerd mag als zodenig Niet bij het normale huisvuil worden weggegooid, maar要去aar een inzamelpunt worden gebracht voor recycling van elektrische elektronische apparaten

Attenties

Lees deze handleiding zorgvuldig door voordat u de koelkast gebruikt. Houd het goed.

1. Maak de koelkast van binnen en buiten schoon met een vochtige doek voordat u hem gebruikt.
2. Vul de koelkast niet met bijtende vloeistoffen. Giet geen vloeistoffen direct in de koelkast.
3. Als de koelkast langere tijd niet wordt gebruikt, koppel dan de stekker los van de voeding en houd deze droog.
4. Maak de binnenkamer regelmatig schoon om geurtjes en bacteriën te voorkomen en de voedselveiligheid te garanderen.
5. Schakel de koelkast en de accu uit voordat u aan de trolley trekt (indien aanwezig).

Sluit de voeding aan

1. Zoek het gelijkstroomsnoer in de set. Sluit de DC-stekker aan op het stopcontact van de autokoelkast.
2. Plaats de koelkasten in de auto (back-up, stoelen...).
3. Leg de netsnoeren uit volgens de binnenruimte van uw auto. Steek de sigaret in

aanstekerstekker (één kant van het netsnoer) in het sigarettenaanstekergat van de auto.

Adapter

Sluit de sigarettenaansteker van de auto aan

DC12/24V

Sluit de autokoelkast aan

1. De koelkast kan op meer dan een energiebron worden aangesloten.
2. De koelkast kan rechtstreeks op de DC12V/24V-voeding worden aangesloten.
3. Als de koelkast een AC100-240V-voeding gebruikt, moet een AC-adapter

worden gebruikt.

Bediening van de autokoelkast

Referentie spanning bescherming auto-accu:

Ingebouwde ECO elektronische besturingsmodule kan de auto automatisch bewaken batterij voltage. De koelkast wordt automatisch uitgeschakeld wanneer de

Er wordt overmatig veel stroom verbruikt, waardoor het batterijverbruik wordt beschermd en de zelfontbranding wordt beïnvloed.

Accu Spanning	Fabrieksstandaard spanningsbeveiligingswaarde H
	H (hoog) niveau	M (gemiddeld) niveau	L (laag) niveau
DC12V	DC11,3V UIT	DC10,1V UIT	DC9,6V UIT
	DC12,5V AAN	DC11,4V AAN	DC10,9V AAN
DC24V	DC24,6V UIT	DC22,3V UIT	DC21,3V UIT
	DC26,0V AAN	DC23,7V AAN	DC22,7V AAN

Opmerking: Wanneer de voeding is aangesloten en de koelkast is ingeschakeld, verwijst loskoppelen of starten naar het loskoppelen of starten van de koelkastcompressor.

Componentdiagram

Onderdelenschema ëKast ëDeurgesp ëAfsluitstrip ñMaak ijsblokjesdeksel ñJsschep ëroller ñhandige houver ëVoetkussen ëDeurafdekkingsknop

ë Klein tafelblad ëDeksel ëBedieningspaneel ëIJsmandje ëVerzonken handgreep ëAfvoerdeksel ëbatterijdeksel ëkurkentrekker ëOpbergvak

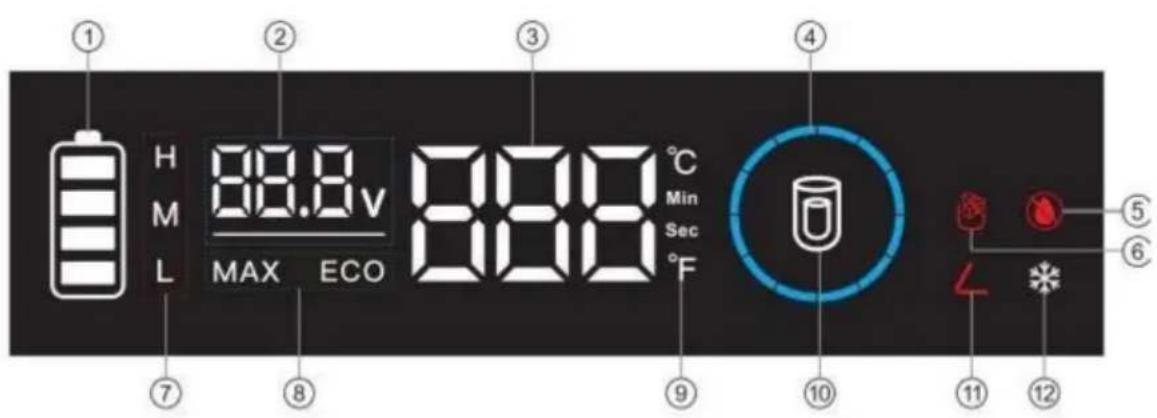

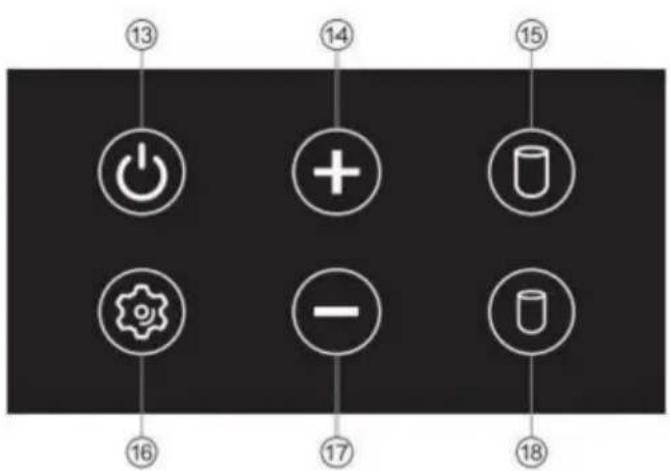

Functie en werking

ySpanningsweergave	y BatterijbeschermingyBatterij	capaciteit y Gekoelde toestand
	Modus	yAan / Uit
y Koelkast	y Koelmodus	y Temperatuurregeling
	y Temperatuur/tijd	y Big Ice-modustemperatuur weergave
yIjsproductiestatus	weergave	yInstellen
y Hydropenie	y Groot ijs / Klein ijs	y Temperatuurregeling
yIJjs vol	y Deur open prompt	yKleine ijsmodus

• Voeding: aansluiten op DC 12V/24V of AC 100-240V (met speciale adapter).
• Initialisatie van het displayschema: na het inschakelen wordt het digitale display een seconde volledig weergegeven en vervolgens normaal weergegeven.
• Voeding AAN/UIT: druk op AAN/UIT om te schakelen. In standby-status lichten de 6 toetsen ademend knipperen.
• Temperatuurinstelling: druk in de lopende status op om de temperatuur te verhogen, en druk op om de temperatuur te verlagen; houd de toets ingedrukt om de temperatuur snel aan te passen. De instelling wordt automatisch opgeslagen nadat de werking gedurende drie seconden is gestopt. Temperatuurinstelbereik: -20 ~ 20 °C (-4 ~ 68 °F)
• IJsproductiemodus: Druk op "□" of "□" wanneer de koelkast is ingeschakeld,

en de machine gaat naar de ijsmaakmodus.

1. Schakelen door de "aan te raken" en "toetsen". De tijd die nodig is voor het ijsbereidingsproces wordt weergegeven op het scherm.
2. Ga naar de geforceerde unice-modus door de "en" knoppen op dezelfde tijd in te drukken.
3. Pijpleidingreinigingsmodus: ga in de ijsproductiemodus naar de reinigingsmodus door lang indrukken van de + en - toetsen. Nadat de pomp drie minuten heeft gedraaid, schakelt het automatisch over naar de koelkastmodus; laat het water weglopen en vul het drinkwater bij. U moet het maken van ijs opnieuw aanraken om naar de ijsmaakmodus te gaan.
4. Houd tijdens het maken van ijs de knop drie seconden lang ingedrukt om de interne temperatuur van de koelkast te tonen en keer terug naar de ijsstatus na vijf seconden.
5. Instelling temperatuureenheid: onder de lopende staat, lang

druk tegelijkertijd gedurende drie seconden op en om naar Celsius of Fahrenheit te schakelen. - Koelmodus: druk in de lopende status op om MAX te schakelen (snel koeling) en ECO (Energiebesparende modus). (*Fabrieksinstelling is MAX.) - Batterijbeschermingsmodus: druk lang op of drie als de status actief is

seconden totdat het scherm knippert en druk vervolgens opnieuw om de beveiligingsmodus te selecteren H1, N2, L3. Nadat er geen toetsactie is gedetecteerd, stelt u de overeenkomstige versnelling in, laat het 5 seconden flikkeren, sluit de instelling af en sla op.

• Uitschakelgeheugenfunctie: Er is een uitschakelgeheugenfunctie voor auto koelkasten. Wanneer de stroom uitvalt, kan de werkstatus (Aan/Uit-status, werkmodus, enz.) vóór het uitschakelen automatisch worden hersteld op het

volgende start; U hoeft het niet opnieuw in te stellen. ECO: Energiebesparende koeling MAX: Krachtige koeling.

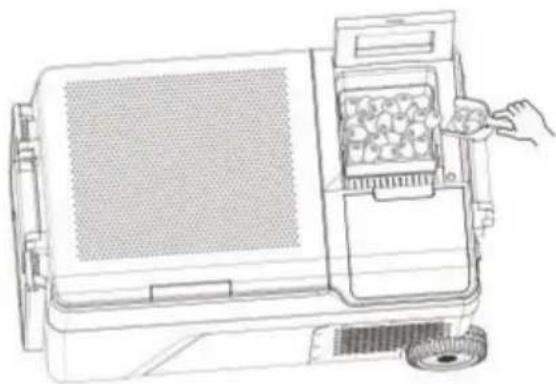

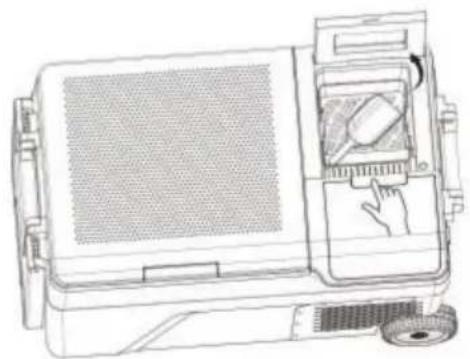

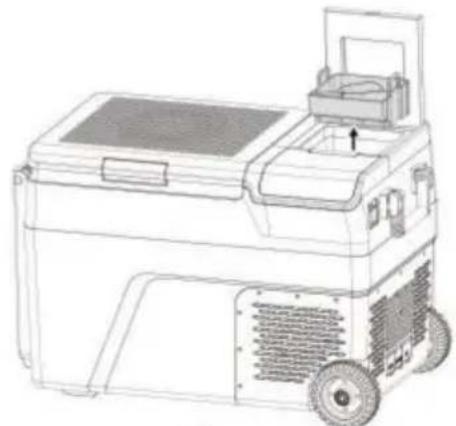

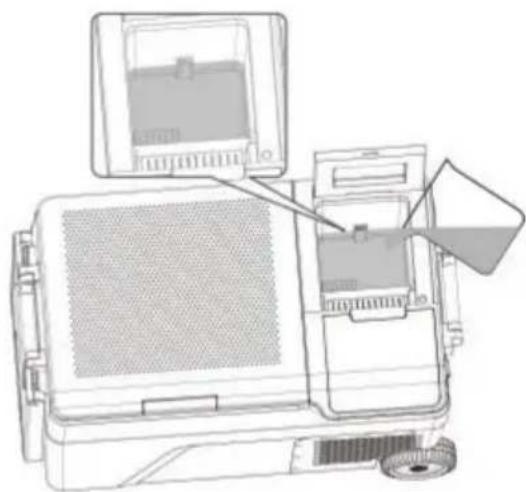

Werking met waterinjectie

1. Druk op de deurafdekkingsknop van de ijsmaker om de deurafdekking te openen en verwijder het ijsmandje en de ijsschep. Giet het water

in de gootsteen, het waterniveau mag de MAX-positie niet overschrijden en de waterinjectie bedraagt ongeveer 1 liter. Plaats na het toevoegen van water de ijsmand terug in de ijsmachine en sluit het deurdeksel. (Maak ijs volgens het eerste functiepunt, en de mand is ongeveer 1,2 liter)

1. Eisen aan de waterkwaliteit: de hardheid van de waterkwaliteit is minder dan 250 ppm.

1

2

3

4

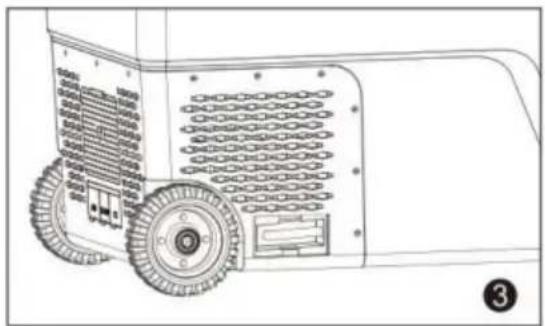

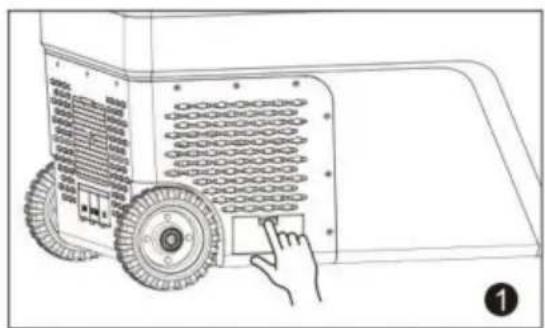

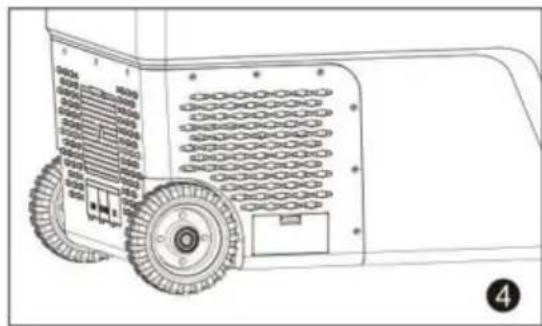

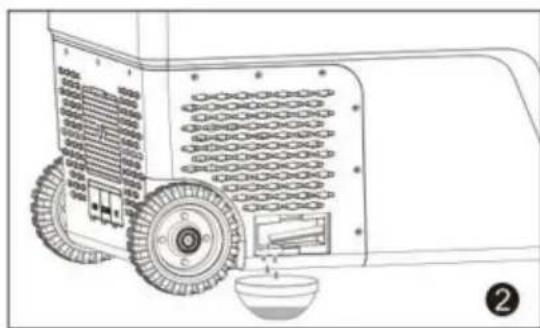

Afvoerwerkzaamheden

1. Na 5 uur continu gebruik wordt aanbevolen om al het water UIT het watersysteem te verwijderen en het nieuwe water aan te vullen. 2. Druk op de gesp van het

afvoerdeksel, aangegeven door de pijl, verwijder het ingebouwde afvoerdeksel. Trek de afvoerleiding eruit, nadat de afvoer is voltooid. Plaats de afvoerleiding terug op zijn plaats om waterlekkage uit

de volgende te voorkomen

Water injectie.

Vriendelijke herinnering! Voor de gezondheid van u en uw gezin dient u voor/na gebruik een zachte doek te gebruiken

Eenvoudige foutanalyse

Advies: Als abnormale situaties niet worden opgelost met een eenvoudige foutanalyse, neem dan contact op met de professionele klantenservice voor hulp.

Controleer of de stroom correct is aangesloten. (Controleer of de stekker los zit of de positieve en negatieve polen zich omgedraaid).

1. Controleer of de aan/uit-schakelaar op het bedieningspaneel is ingeschakeld.
2. Controleer of de koelventilatie normaal is.
3. Controleer of de zekering is doorgebrand.

Slechte koelprestaties

1. Controleer of het deksel goed gesloten is.
2. Controleer of de deurafdichting beschadigd of vervormd is.
3. Controleer of er slechte ventilatie rondom de koelkasten is.
4. Controleer of de temperatuur correct is ingesteld.

Definitie van foutcodes op het display

Foutcode	Fouttype
E1	Lage ingangsspanning
E2	Ventilatorfout
E3	Het starten van de compressor is mistrukt
E 4	Lage rotatiesnelheid van de compressor
E5	Temperatuur van de controllermodule te hoog
E6	Open of kortsluiting van NTC

Abnormaal geluid

1. De autokoelkast is niet stevig geplaatst.
2. Raakt een muur of ander voorwerp aan.
3. Er zitten onderdelen los of vallen eraf.

Condensatie op het oppervlak van de koelkast

Wanneer de luchtvochtigheid in de omgeving hoger is dan 75%, zal er lichte condensatie optreden op het oppervlak van de doos, wat normaal is.

Mislukkingen en oplossingen

E1: Lage ingangsspanning

Fout 1: Steek eerst het netsnoer van de koelkast in de sigarettenaansteker en start dan de auto. Oplossing 1: Wacht een tijdje met het aansluiten van de auto nadat deze is gestart.

Fout 2: De ingangsspanning van de adapter is te laag.

Oplossing 2: Pas het beveiligingsniveau van de batterij aan naar middenspanning of lage spanning. Als het niet werkt, vervang dan een nieuwe adapter.

E2: Ventilatorfout

Vervang een nieuwe ventilator als u constateert dat er een ventilatorstoring is.

E3: Fout in ingangsspanning vanwege veelvuldig starten van de compressor

Wanneer de koelkast in de auto wordt gebruikt en E3 verschijnt, sluit deze dan 5 minuten uit en start opnieuw op.

Als het niet werkt, kan dit als E1-fout worden aangemerkt; los het alsjeblieft op volgens de oplossing van E1.

Wanneer de koelkast verbinding maakt met de adapter en E3 verschijnt

Stel het batterijbeschermingsniveau in op het middelste of lage niveau. Als het niet werkt, vervang dan een nieuwe adapter.

E4: Lage rotatiesnelheid van compressor

Pas de ingangsspanning aan en schakel deze opnieuw in.

E5: Oververhitting van controllerchip

Schakel het apparaat gedurende 5 minuten uit en controleer of er sprake is van slechte ventilatie rondom het apparaat of compressor die oververhitting veroorzaakt.

Paklijst

Nee.	Item		Opmerking
1	Koelkast	Aantal 1 set
2	Sigarettendraad	1 set
3	Oplader	1 set
4	Handmatig	1 stuk

Gebruikssuggesties

1. Indien uitgerust met een reservebatterij, kunt u elke gewenste temperatuur zorgeloos instellen en handhaven onder alle omstandigheden.
2. Stel bij het plaatsen van ijs de temperatuur in op de laagste stand; het moet langere tijd ingeschakeld blijven.
3. Voorkom gezondheidsproblemen door het drinken van flessenwater dat is blootgesteld aan hoge temperaturen.
4. Diepgevroren voedsel, zeldzame zeevruchten en in de auto gemonteerde koelkasten houden vers voedsel lang vers tijdens de reis.
5. Gezondheidszorgproducten, insuline en geïmporteerde medicijnen moeten worden gekoeld, en de nauwkeurige temperatuurcontrole van de koelkasten aan boord zal deze gezondheid onderweg begeleiden.
6. Theeblaadjes worden effectief vers gehouden in de autokoelkast, en u kunt op elk moment verse en heerlijke thee drinken tijdens de zelfrijdende tour.
7. De beste bewaartemperatuur voor rode wijn is 10 °C tot 18 °C (50 °F tot 64,4 °F). De nauwkeurige temperatuurregeling van de autokoelkast kan effectief zorgen voor de bewaartemperatuur van rode wijn.
8. De bewaartijd van hoogwaardig fruit in de auto tijdens hoogzomer zal minimaal 2 dagen bedragen. De opslagtijd is korter als de airconditioner is ingeschakeld. Het gebruik van een autokoelkast kan effectief uw hoogwaardige fruit bewaren.
9. De coating van hoogwaardige zonnebrillen zal eraf vallen bij de hoge temperaturen in de zomer. De autokoelkast is een ideale plek om deze te plaatsen.
10. Hoogwaardige cosmetica gaat snel achteruit bij hoge temperaturen in de auto. Cosmetica meenemen in de auto; de autokoelkast zal uw betere keuze zijn.

Veiligheidsmaatregelen

(1) Zorg ervoor dat de voedingsspanning die is aangesloten op de koelkast aan boord op elk moment correct is (de parameters zijn gelabeld met de goedgekeurde spanningsparameters van de

koelkast aan boord).

(2) Giet geen vloeistof rechtstreeks in de autokoelkast. (3) Het is verboden om zonder toestemming wijzigingen aan de koelkast aan te brengen. Gevaar. (4) Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen).

met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring

en kennis, tenzij zij toezicht of instructie hebben gekregen

betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

(5) Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen. (6) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder

en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of

instructies hebben gekregen over het veilige gebruik van het apparaat en dat u deze begrijpt

de gevaren die daarmee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Schoonmaken en gebruikersonderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

(7) Om gevaar als gevolg van de instabiliteit van het apparaat te voorkomen, moet het worden bevestigd volgens de instructies. (8) Bewaar geen explosieve stoffen zoals spuitbussen met een brandbaar drijfgas in dit apparaat.

WAARSCHUWING: Dit apparaat bevat een ontvlambaar schuimmiddel

cyclopentaan:

1) Vermijd contact met vuur wanneer u het transporteert en gebruikt. 2) Vraag een professional om onderhoud als de machine kapot gaat. 3) Stuur het alstublieft naar het plaatselijke aangewezen afvalverwerkingsstation als u het weggooit.

WAARSCHUWING: Let tijdens gebruik, service en afvoer van het apparaat op een

symbool dat lijkt op de linkerkant, dat zich bevindt op

de achterkant van het apparaat (achterpaneel of compressor) en met gele of

oranje kleur. Het is een waarschuwingssymbool voor brandgevaar. Er zijn ontvlambare materialen in koelmiddelleidingen en compressoren. Wees alsjeblieft ver weg van vuur

bron tijdens gebruik, service en verwijdering.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving kan het recht van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een wooninstallatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Als dit niet volgens de instructies wordt geïnstalleerd en gebruikt, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie op radio- of televisieontvangst veroorzaakt, die kan worden bepaald door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

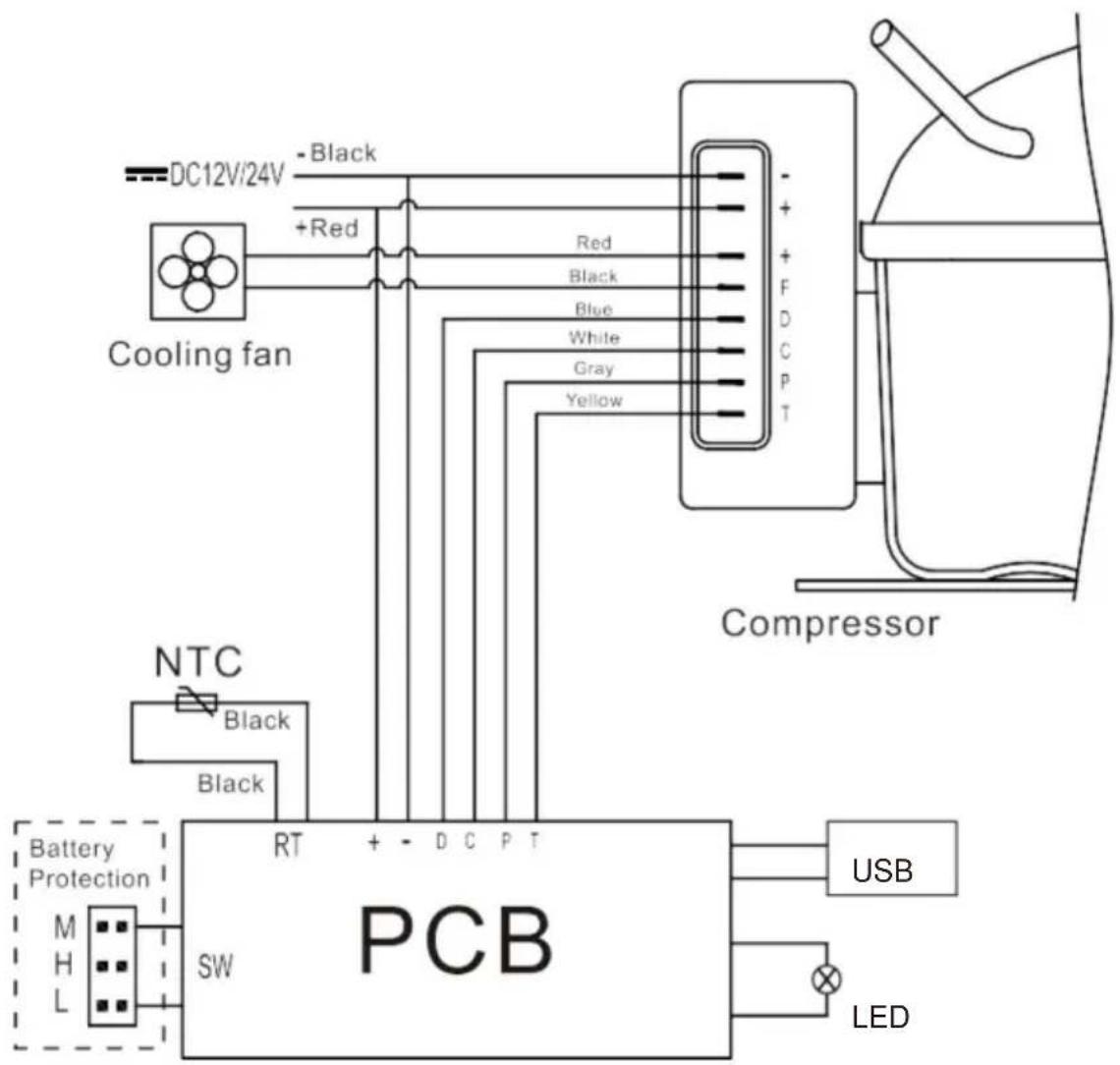

Elektrisch schema

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e
