B35IM - Frigorifero Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero da auto con macchina per ghiaccio integrata
Marca	Vevor
Modello	B35IM
Alimentazione elettrica	DC 12V/24V o AC 100-240V (con adattatore fornito)
Consumo elettrico	Non specificato, ma compatibile con accendisigari e batteria
Intervallo di temperatura di raffreddamento	-20 °C a 20 °C (-4 °F a 68 °F)
Capacità del frigorifero	Circa 30-40 L (non precisato, stima)
Capacità di produzione di ghiaccio	Cestello per ghiaccio di circa 1,2 L, serbatoio acqua 1 L
Modalità di funzionamento	MAX (raffreddamento rapido) e ECO (risparmio energetico)
Protezione della batteria	3 livelli (H, M, L) per evitare scarica eccessiva
Display	Digitale con temperatura, modalità, stato produzione ghiaccio
Comandi	Pannello touch con pulsanti accensione/spegnimento, regolazione temperatura, modalità ghiaccio
Memoria dopo spegnimento	Mantiene le impostazioni dopo interruzione di corrente
Funzione pulizia circuito acqua	Modalità pulizia integrata tramite pompa
Materiale dell'armadio	Non specificato, probabilmente plastica o metallo
Dimensioni (approx.)	Non fornite, tipiche per frigorifero da auto portatile
Peso	Non fornito
Accessori inclusi	Cavo accendisigari, adattatore rete, manuale, cestello ghiaccio, paletta per ghiaccio
Manutenzione e pulizia	Pulire l'interno con un panno umido prima dell'uso; svuotare l'acqua ogni 5 ore in modalità ghiaccio
Sicurezza	Protezione contro inversione di polarità, fusibile, spegnimento automatico in caso di surriscaldamento del compressore
Codici di errore	E1: bassa tensione; E2: ventola; E3: avvio compressore; E4: bassa velocità; E5: surriscaldamento; E6: sonda NTC
Conformità	Direttiva RAEE 2012/19/CE, FCC Parte 15 (classe B)
Uso previsto	Refrigerazione e produzione di ghiaccio in auto, campeggio, viaggio
Garanzia	Certificato di garanzia elettronica via www.vevor.com/support

Domande frequenti - B35IM Vevor

Come collegare il frigorifero in auto?

Usare il cavo di alimentazione CC fornito. Collegare la spina CC al frigorifero, quindi inserire l'altra estremità (presa accendisigari) nella presa 12V o 24V dell'auto.

Qual è l'intervallo di temperatura?

La temperatura regolabile va da -20 °C a 20 °C (-4 °F a 68 °F). Utilizzare i pulsanti + e - per regolare.

Come produrre cubetti di ghiaccio?

Premere il pulsante della modalità ghiaccio. Il display mostra il tempo rimanente. Versare acqua (max 1L) nel serbatoio, posizionare il cestello e chiudere il coperchio. Il ghiaccio cade automaticamente nel cestello.

Cosa significano i codici di errore E1, E2, ecc.?

E1 = bassa tensione di ingresso; E2 = guasto ventola; E3 = avvio compressore fallito; E4 = bassa velocità compressore; E5 = surriscaldamento controller; E6 = sonda NTC difettosa. Consultare il manuale per le soluzioni.

Come pulire il circuito dell'acqua?

In modalità ghiaccio, tenere premuti i pulsanti + e - per avviare la modalità pulizia. La pompa funziona per 3 minuti, poi passa in modalità frigo. Svuotare l'acqua sporca e riempire con acqua potabile.

Quale livello di protezione batteria scegliere?

Tenere premuto il pulsante modalità finché il display lampeggia. Selezionare H (alto), M (medio) o L (basso) in base alla batteria. H protegge di più contro la scarica.

Posso usare l'apparecchio con la corrente di rete?

Sì, collegare l'adattatore di rete fornito (AC 100-240V) al frigorifero per l'uso in casa o in campeggio.

Come impostare l'unità di temperatura?

Tenere premuti contemporaneamente i pulsanti + e - per 3 secondi per passare da Celsius a Fahrenheit.

Cosa fare se il frigorifero non raffredda bene?

Controllare la chiusura del coperchio, lo stato della guarnizione, la ventilazione intorno all'apparecchio e l'impostazione della temperatura. Assicurarsi che la modalità non sia in ECO se si desidera un raffreddamento rapido.

È possibile riparare l'apparecchio da soli?

Solo un professionista qualificato deve intervenire sui componenti interni (compressore, circuito refrigerante). Per parti come la ventola, la sostituzione può essere effettuata da un tecnico.

MANUALE UTENTE B35IM Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FRIGORIFERO PER AUTO

MANUALE D'USO

MODELLO: B35IM

"Risparmia la metà", "Metà prezzo" o simili indicano che l'acquisto di determinati strumenti con noi comporta un risparmio rispetto ai principali marchi più importanti, ma non significa necessariamente che tutte le categorie di strumenti offerti da noi siano coperte. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR

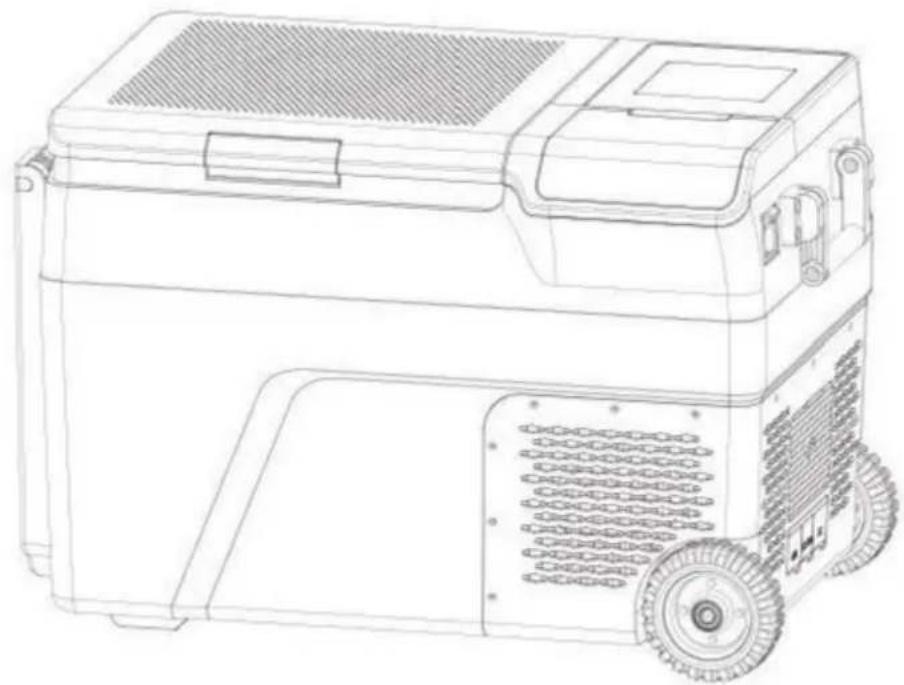

Frigorifero per auto

MODELLO: B35IM

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attendamente il manuale di istruzioni.

Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/CE. Il symbolo che mystra un bidone della spazzatura barratoattraverso indica che il prodotto necessita di raccolta differenziataraccolta nell'Unione Europea. Questo vale per il prodottoe tutti gli accessori contrassegnati da questo symbolo. Prodotti contrassegnaticome tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di racolta per il riciclaggio di materiale elettrico edispositivi elettronici

Attenzioni

Prima di utilizzare il frigorifero, leggere attentamente il manuale e conservarlo correttamente.

1. Prima di utilizzare il frigorifero, pulirlo internamente ed esternamente con un panno umido.
2. Non riempire il frigorifero con liquidi corrosivi. Non versare direttamente liquidi nel frigorifero.
3. Quando il frigorifero non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione e tenerlo asciutto.
4. Pulire regolarmente la camera interna per evitare odori e batteri, garantire la sicurezza alimentare. 5. Spegnere il frigorifero e la batteria prima di tirare con il carrello (se presente batteria).

Collegare l'alimentatore

1. Trova il cavo di alimentazione CC nel kit. Collegare la spina CC alla presa di corrente del frigorifero dell'auto. 2. Posizionare bene i frigoriferi nell'auto (bagagliaio, sedili...). 3. Disporre i cavi di alimentazione in base allo spazio interno dell'auto. Inserisci la spina

dell'accendisigari (un lato del cavo di alimentazione) nel foro dell'accendisigari dell'auto.

Adattatore

Collegare l'accendisigari dell'auto

DC12/24V

Collega il frigorifero dell'auto

1. Il frigorifero può essere collegato a più fonti di energia. 2. Il frigorifero può essere collegato direttamente all'alimentazione DC12V/24V. 3. Se il frigorifero viene utilizzato con un alimentatore CA 100-240 V, un adattatore CA dovrebbe essere adottato.

Funzionamento del frigorifero per auto

Riferimento di tensione di protezione della batteria dell'auto:

Il modulo di controllo elettronico ECO integrato può monitorare automaticamente la

tensione della batteria dell'auto. Il frigorifero si spegnerà automaticamente quando

l'energia viene consumata eccessivamente, proteggendo il consumo della batteria. essere troppo basso per influenzare l'autoaccensione.

Batteria Voltaggio	Valore di protezione della tensione predefinito in fabbrica H
	Livello H (alto).	M (medio) livello	Livello L (basso).
CC 12 V	11,3 V CC SPENTOCC 12,5 V ACCESO	CC 10,1 V SPENTO11,4 V CC ACCESO	DC9.6V SPENTOCC 10,9 V ACCESO
DC24V	24,6 V CC SPENTOCC 26,0 V ACCESO	22,3 V CC SPENTOCC 23,7 V ACCESO	21,3 V CC SPENTOCC 22,7 V ACCESO

Nota: quando l'alimentazione è collegata e il frigorifero è acceso, scollegare o avviare si riferisce allo scollegamento o all'avvio del compressore.

Diagramma dei componenti

Schema delle parti yArmadio yFibbia della porta yStriscia di tenuta yCoperchio per cubetti di ghiaccio yPaletta per il ghiaccio yRullo ycomodo recipiente yPedana yPulsante della co

y Tavoletta yCoperchio yPannello di controllo yCestino per il ghiaccio yManiglia incassata yCoperchio di scarico yCoperchio pertura della porta batteria ycavatappi yVano portaoggetti

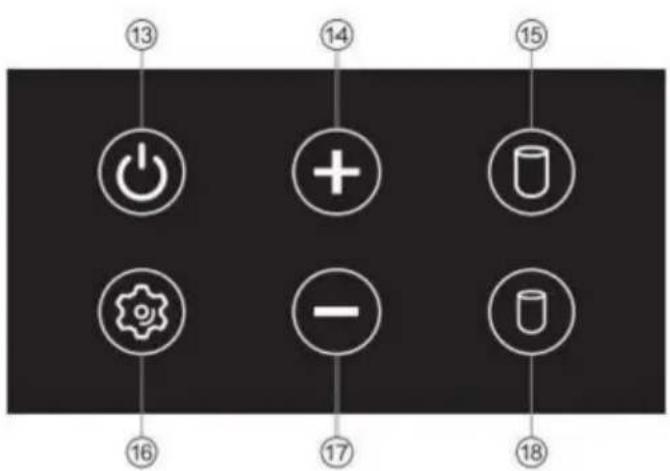

Funzione e funzionamento

yCapacità della batteria y Condizion e potere fruggeradella batteria
yVisualizzazione della tensione	Modalità	yAttiva/Disattiva
y Frigo	y Modalità di raffreddamento	y Controllo della temperatura
visualizzazione della temperatura	y Temperatura/ora	y Modalità Grande Ghiaccio
yStato di produzione del ghiaccio	Schemo	yImposta
y Idropenia	y Ghiaccio grande/ghiaccio piccolo	y Controllo della temperatura
yGhiaccio pieno	y Richiesta di aperture porta	yModalità ghiaccio piccolo

- Alimentazione: collegare all'alimentazione CC 12 V/24 V o CA 100-240 V (utilizzando adattatore dedicato).

- Inizializzazione della schermata di visualizzazione: dopo l'accensione, il display digitale è completo per un secondo, quando visualizzato normalmente.

• Accensione/spegnimento: premere per accendere/spegnere. In stato di standby, 6 tasti LED rimangono lampeggianti.
• Impostazione della temperatura: in stato di funzionamento, premere per aumentare la temperatura e premere per diminuire la temperatura; mantenere

premendo o per regolare rapidamente la temperatura. L'impostazione sarà salvata automaticamente dopo aver smesso di funzionare per tre secondi. Intervallo di impostazione della temperatura: -20~20 (-4~68)

• Modalità produzione ghiaccio: premere "O" quando il frigorifero è acceso,

e la macchina entra nella modalità di produzione del ghiaccio.

1. Commutazione toccando "Tasti" e ". Il tempo necessario per il

Sul display viene visualizzato il processo di produzione del ghiaccio.

1. Accedere alla modalità Unice forzata toccando il pulsante e sui pulsanti

contemporaneamente.

1. Modalità pulizia tubazione: in modalità produzione ghiaccio, accedere alla modalità pulizia tramite premendo a lungo + " E -". Dopo che la pompa ha funzionato per tre minuti, essa

passerà automaticamente alla modalità frigorifero; scaricare l'acqua e ricaricare l'acqua potabile. È necessario toccare di nuovo la produzione del ghiaccio

per accedere alla modalità di produzione del ghiaccio.

1. Durante il processo di produzione del ghiaccio, premere a lungo il pulsante per tre secondi. Mostrare la temperatura interna del frigorifero e tornare allo stato di produzione del ghiaccio dopo cinque secondi.

Impostazione dell'unità di temperatura: in stato di funzionamento, premere a lungo

contemporaneamente per tre secondi per passare da Celsius a Fahrenheit.

• Modalità di raffreddamento: in stato di funzionamento, premere per commutare MAX (veloce raffreddamento) ed ECO (modalità di risparmio energetico). (*L'impostazione di fabbrica è MAX.)

Modalità di protezione della batteria: in stato di funzionamento, premere a lungo per tre

secondi finché lo schermo non lampeggia, quindi premere nuovamente per selezionare la modalità di protezione.

H1, N2, L3: dopo che non viene rilevata alcuna azione chiave, imposta la marcia corrispondente con sfarfallio per 5 secondi, uscire dall'impostazione e salvare.

Funzione di memoria di spegnimento: è presente una funzione di memoria di spegnimento per frigoriferi per auto. In caso di interruzione dell'alimentazione, lo stato di funzionamento (stato On/Off, modalità di funzionamento, ecc.) prima dello spegnimento può essere ripristinato automaticamente al

prossimo avvio; non è necessario impostarlo nuovamente. ECO: raffreddamento a risparmio energetico. MAX: raffreddamento potente.

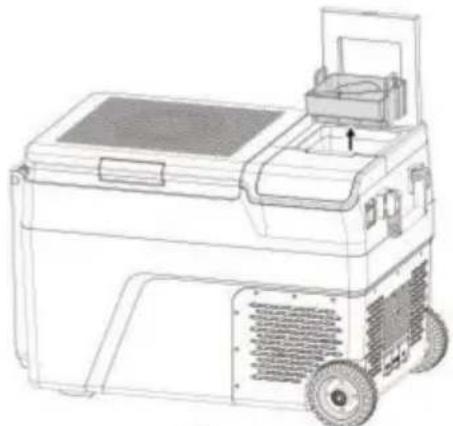

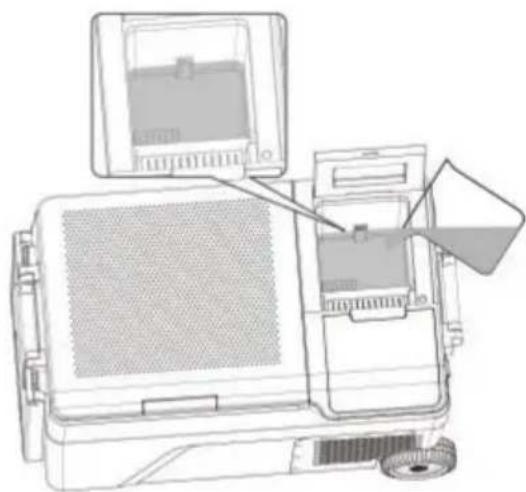

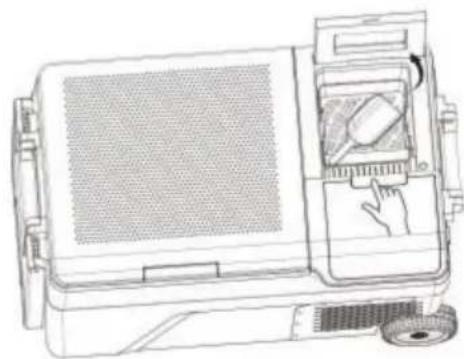

Operazione di iniezione dell'acqua

1. Premere il pulsante del coperchio della porta del produttore di ghiaccio per aprire il coperchio e rimuovere il cestello e la pala del ghiaccio. Versare l'acqua

nel lavandino; il livello dell'acqua non deve superare la posizione MAX e l'iniezione di acqua è di

circa 1 litro. Dopo aver aggiunto l'acqua, rimettere il cestello del ghiaccio nella macchina per il

ghiaccio e chiudere il coperchio della porta. (Produrre il ghiaccio in base al primo punto di funzione e il cestello è di circa 1,2 litri)

1. Requisiti di qualità dell'acqua: la durezza della qualità dell'acqua è inferiore a 250 ppm.

1

2

3

4

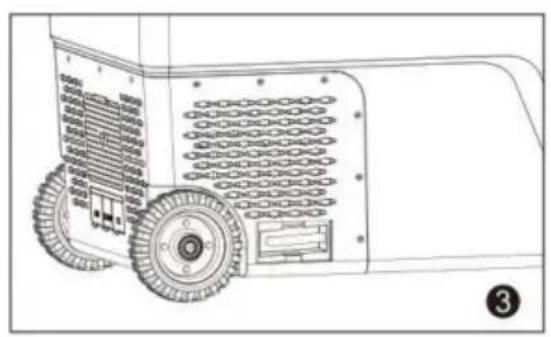

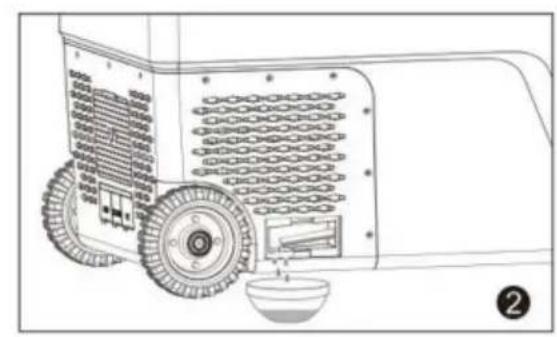

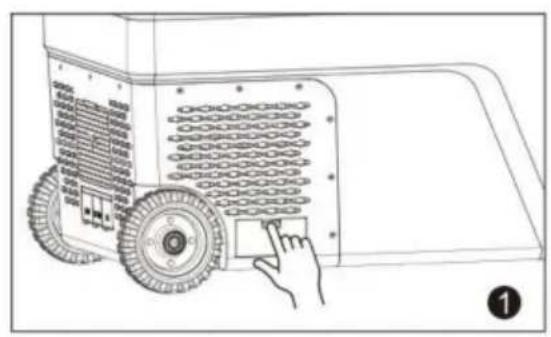

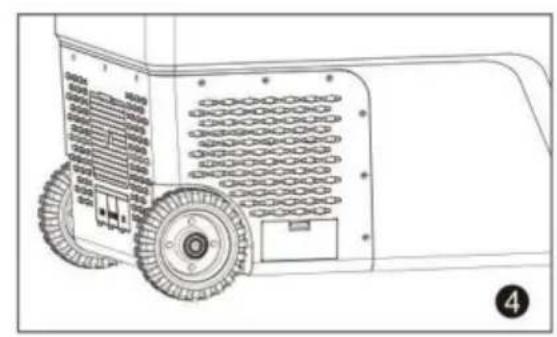

Operazione di drenaggio

1. Dopo un funzionamento continuo per 5 ore, si consiglia di rimuovere tutta l'acqua dal sistema idrico e ricaricare la nuova acqua. 2. Premere la fibbia del coperchio di drenaggio indicata dalla freccia, estrarre il coperchio di drenaggio, integrato tubo di drenaggio, estrarre il tubo di drenaggio, una volta completato il drenaggio rimettere il tubo di scarico in posizione per

evitare perdite d'acqua dal tubo successivo

iniezione d'acqua.

Gentile promemoria! Per la salute tua e della tua famiglia, utilizza un panno morbido e umido prima/dopo

Analisi semplice dei guasti

Consiglio: Se le situazioni anomale non possono essere risolte attraverso una semplice analisi dei guasti, mettersi in contatto con il servizio clienti professionale per ricevere assistenza.

Il frigorifero dell'auto non funziona

1. 1. Verificare che l'alimentazione sia collegata correttamente (controllare se la spina è allentata o se i poli positivo e negativo sono invertiti).

2. Controllare se l'interruttore di alimentazione sul pannello operativo è acceso. 3. Controllare se la ventilazione di raffreddamento è normale. 4. Controllare se il fusibile è bruciato.

Scarse prestazioni di raffreddamento

1. Controllare se il coperchio è chiuso correttamente.
2. Controllare se la guarnizione della porta è danneggiata o deformata.
3. Controllare se la ventilazione attorno al frigorifero è scarsa.
4. Controllare se la temperatura è impostata correttamente.

Definizione dei codici di errore sul display

Codice di erreore	Tipodi erreore
E1	Bassa tensione in ingresso
E2	Guasto della ventola
E3	Avvio del compressore non riuscito
E4	Bassa velocità di rotazione del compressore
E5	La temperature del modulo controller è troppo alta
E6	Circuito aperto o cortocircuito dell'NTC

Rumore anormale

1. Il frigorifero dell'auto non è posizionato correttamente. 2. Tocca un muro o un altro oggetto. 3. All'interno sono presenti parti allentate o cadute.

Condensa sulla superficie del frigorifero

Quando l'umidità dell'aria ambiente supera il 75%, si formerà una leggera condensa sulla superficie della scatola, il che è normale.

Guasti e soluzioni

E1: tensione in ingresso bassa

Errore 1: inserire prima il cavo di alimentazione del frigorifero nell'accendisigari, poi la macchina parte. Soluzione 1: attendere qualche istante per connettere l'auto dopo l'avvio.

Errore 2: la tensione di ingresso dell'adattatore è troppo bassa.

Soluzione 2: regolare il livello di protezione della batteria su media tensione o basso voltaggio. Se non funziona, sostituire un nuovo adattatore.

E2: guasto ventola

Sostituire una nuova ventola quando si identifica un malfunzionamento della ventola.

E3: errore di tensione in ingresso dovuto all'avvio frequente del compressore

Quando si utilizza il frigorifero in macchina e viene visualizzato E3, spegnerlo e tenerlo spento per 5 minuti, poi riavviarlo.

Se non funziona, può essere identificato come colpa di E1; per favore risolverlo secondo la soluzione di E1.

Quando il frigorifero si collega con l'adattatore e viene visualizzato E3

Regolare il livello di protezione della batteria su un livello medio o basso. Se non funziona, sostituire un nuovo adattatore.

E4: bassa velocità di rotazione del compressore

Si prega di regolare la tensione di ingresso e rialimentarlo.

E5: surriscaldamento del chip del controller

Si prega di spegnere per 5 minuti e controllare se la ventilazione intorno è scarsa; il compressore provoca il surriscaldamento.

Lista imballaggio

NO. Osservazione Articolo
1	Frigorifero	Quantità 1 set
2	Filo di sigaretta	1 set
3	Adattatore di alimentazione	1 set
4	Manuale	1 pz

Usa i suggerimenti

1. Se dotato di batteria di riserva, è possibile mantenere qualsiasi temperatura desiderata impostare in qualsiasi circostanza alla preoccupazioni.
2. Quando si posiziona il gelato, regolare la temperatura al minimo; Esso deve essere acceso per molto tempo.
3. Prevenire i problemi di salute derivanti dal consumo di acqua in bottiglia causati dall'effetto sballato temperature.
4. Alimenti congelati, frutti di mare rari e frigoriferi montati su veicoli congelati cibi freschi accompagnano il viaggio.
5. I prodotti sanitari, l'insulina e i farmaci importati devono essere refrigerati e il controllo precisely della temperature dei frigoriferi di bordo accompagnerà salute lungo la strada.
6. Le foglie di tè vengono effettivamente mantenute fresche nel frigorifero dell'auto e tu cui bere un tè fresco e delizioso in qualsiastimento durante il tour alla guida.
7. La migliorare temperatura di conservazione del vino rosso è 10 y - 18 y (50 - 64,4 y). Il controllo preciso della temperature del frigorifero dell'auto cui quod sierefficace garantire la temperature di conservazione del vino rosso.
8. Il tempo di conservazione della frutta di alta qualità in macchina in piena estate le temperature saranno di almeno 2 ore. Anche se il tempo di conservazione è più breve il condizionatore è acceso. L'uso di un frigorifero per auto cui è essere efficace conservare frutta di alta qualità.
9. Il rivestimento degli occhiali da sole di alta qualità cadrà fatto gli occhiali temperatura in estate. Il frigorifero dell'auto è il luogo ideale dove posizionarlo.
10. I cosmetici di alta qualità si deteriorano rapidamente alle alte temperature l'auto. Portare cosmetici con l'auto; il frigorifero dell'auto sare il tuo meglio scelta.

Misure di sicurezza

(1) Assicurarsi che la tensione di alimentazione collegata al frigorifero di bordo sia correggere in qualsiasi momento (I parametri sono etichettati con i parametri di tensione approvati del

frigorifero di bordo).

(2) Non versare liquidi direttamente nel frigorifero dell'auto. (3) È vietato apportare modifiche al frigorifero senza autorizzazione. Pericolo. (4) Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni riguardanti l'uso dell'apparecchio da parte di una persona responsabile della sicurezza. (5) I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio. (6) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, se hanno ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e comprendono i rischi connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione. (7) Per evitare pericoli dovuti all'instabilità dell'apparecchio, è necessario fissarlo seguendo le istruzioni. (8) Non conservare sostanze esplosive come bombolette spray con propellente infiammabile in questo apparecchio.

AVVERTENZA: questo apparecchio contiene agente schiumogeno infiammabile ciclopentano:

1) Evitare il contatto con il fuoco durante il trasporto e l'utilizzo. 2) In caso di guasto della macchina, rivolgersi a un professionista per la manutenzione. 3) Si prega di inviarlo al centro di smaltimento locale designato al momento dello smaltimento.

ATTENZIONE: Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio,

prestare attenzione a un simbolo simile a quello sul lato sinistro, che si trova sul retro dell'apparecchio (pannello posteriore o compressore) e di colore giallo o arancione. È un simbolo di pericolo di incendio. Ci sono sostanze infiammabili nei tubi del refrigerante e nei compressori. Per favore, stai lontano dal fuoco

fonte durante l'uso, la manutenzione e lo smaltimento.

Informazioni FCC

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, incluse interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti previsti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato secondo le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio. Tuttavia, non c'è

garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radio o televisiva, che può essere determinata spegnendo e accendendo il prodotto, l'utente è invitato a provare a correggere l'interferenza con una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. - Collegare il prodotto a una presa su un circuito diverso da quello a cui il ricevitore è collegato. - Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

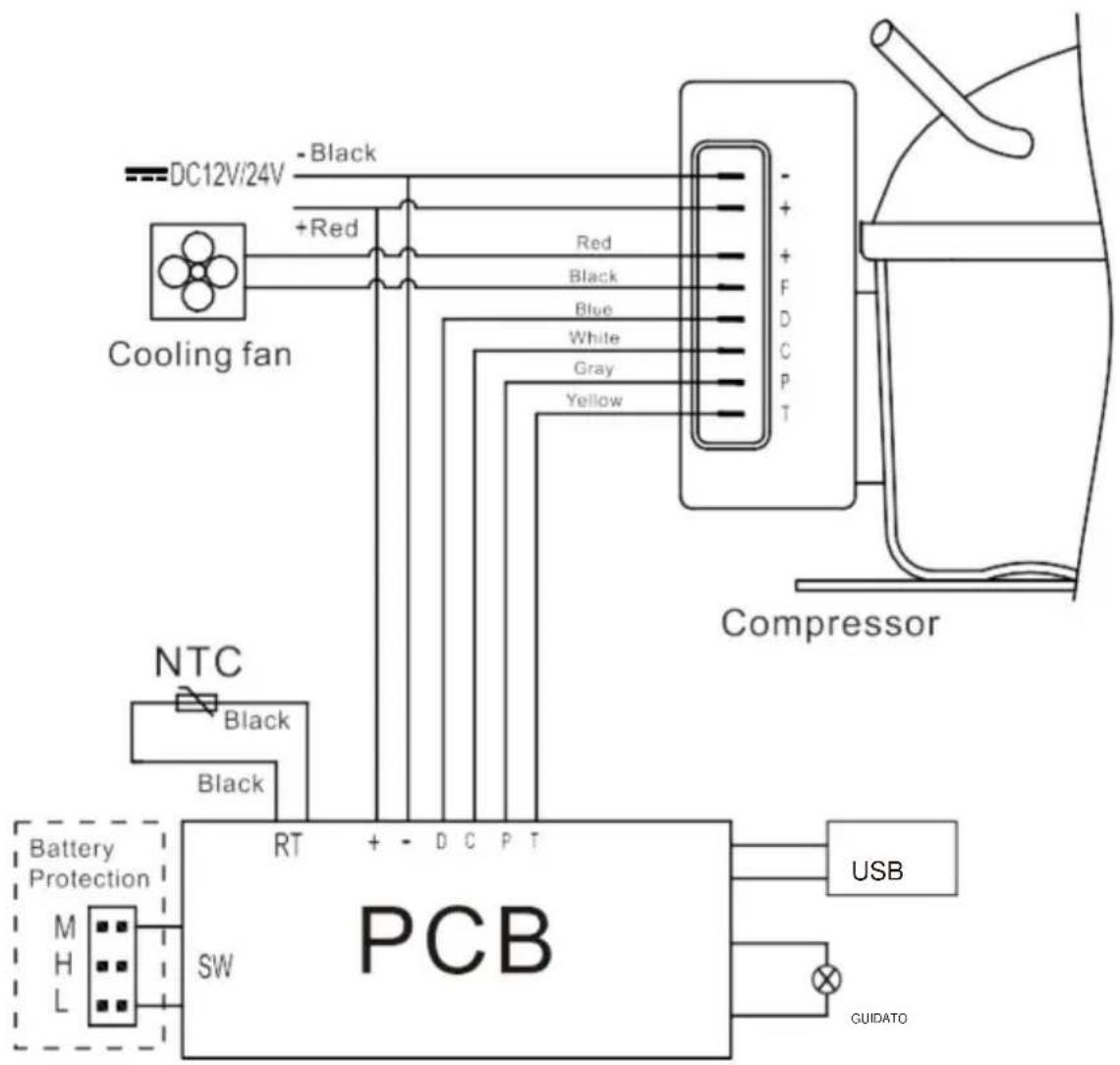

Diagramma schematico elettrico

VEVOR

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
