Produkttyp	Bilkylskåp med inbyggd ismaskin
Märke	Vevor
Modell	B35IM
Strömförsörjning	DC 12V/24V eller AC 100–240V (medföljande adapter)
Strömförbrukning	Ej specificerad, men kompatibel med cigarettändaruttag och batteri
Kyltemperaturområde	–20 °C till 20 °C (–4 °F till 68 °F)
Kylskåpskapacitet	Cirka 30–40 L (ej specificerat, uppskattning)
Isproduktionskapacitet	Iskorg cirka 1,2 L, vattenbehållare 1 L
Driftlägen	MAX (snabbkylning) och ECO (energisparläge)
Batteriskydd	3 nivåer (H, M, L) för att förhindra överdriven urladdning
Display	Digital med temperatur, läge, isproduktionsstatus
Kontroller	Pekskärm med på/av-knapp, temperaturinställning, isläge
Minne vid avstängning	Behåller inställningarna efter strömavbrott
Rengöringsfunktion för vattenkretsen	Inbyggt rengöringsläge med pump
Höljesmaterial	Ej specificerat, troligen plast eller metall
Mått (ungefär)	Ej angivna, typiskt för bärbart bilkylskåp
Vikt	Ej angiven
Ingående tillbehör	Cigarettändarkabel, nätadapter, manual, iskorg, isskopa
Underhåll och rengöring	Rengör insidan med fuktig trasa före användning; töm vattnet var 5:e timme i isläge
Säkerhet	Skydd mot omvänd polaritet, säkring, automatisk avstängning vid kompressorns överhettning
Felkoder	E1: låg spänning; E2: fläktfel; E3: kompressorstart; E4: låg varvtal; E5: överhettning; E6: NTC-sensor
Överensstämmelse	WEEE-direktivet 2012/19/EU, FCC del 15 (klass B)
Avsedd användning	Kylning och isproduktion i bil, camping, resor
Garanti	Elektroniskt garantibevis via www.vevor.com/support

Vanliga frågor - B35IM Vevor

Hur ansluter man kylskåpet i bilen?

Använd medföljande DC-strömkabel. Anslut DC-kontakten till kylskåpet och sätt sedan den andra änden (cigarettändaruttaget) i bilens 12V- eller 24V-uttag.

Vilket temperaturområde har den?

Den justerbara temperaturen går från –20 °C till 20 °C (–4 °F till 68 °F). Använd + och – knapparna för att justera.

Hur producerar man isbitar?

Tryck på islägesknappen. Skärmen visar återstående tid. Häll vatten (max 1 L) i behållaren, placera iskorgen och stäng locket. Isen faller automatiskt ner i korgen.

Vad betyder felkoderna E1, E2 osv.

E1 = låg inspänning; E2 = fläktfel; E3 = kompressorn startar inte; E4 = låg kompressorhastighet; E5 = överhettning av styrenhet; E6 = defekt NTC-sensor. Se manualen för lösningar.

Hur rengör man vattenkretsen?

I isläge, tryck länge på + och – knapparna för att starta rengöringsläget. Pumpen arbetar i 3 minuter och går sedan över till kylläge. Töm smutsvattnet och fyll på med dricksvatten.

Vilken batteriskyddsnivå ska man välja?

Tryck länge på lägesknappen tills skärmen blinkar. Välj H (hög), M (medel) eller L (låg) beroende på ditt batteri. H skyddar mest mot urladdning.

Kan jag använda apparaten på vägguttag?

Ja, anslut medföljande nätadapter (AC 100–240V) till kylskåpet för användning hemma eller på camping.

Hur ställer man in temperaturenhet?

Tryck länge på + och – knapparna samtidigt i 3 sekunder för att växla mellan Celsius och Fahrenheit.

Vad gör man om kylskåpet inte kyler bra?

Kontrollera att locket är ordentligt stängt, packningens skick, ventilationen runt enheten och temperaturinställningen. Se till att läget inte är ECO om du vill ha snabbkylning.

Är det möjligt att reparera apparaten själv?

Endast en kvalificerad professionell bör ingripa på interna komponenter (kompressor, kylkrets). För delar som fläkten kan byte utföras av en tekniker.

BRUKSANVISNING B35IM Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BIL KYLSKÄP

ANVÄNDARMANUAL

MODELL: B35IM

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar halften i jämförelse med de främsta stora varumärkena.

VEVOR

Bilkylskåp

MODELL: B35IM

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risiken für skada@måste användaren lasa bruksanvisningen noggrant.

Denna produit omfattas av bestämmelserna i det europeiska direkti 2012/19/EG. Symbolen som visar en soptunna korsad genom indikerar att produits kräver separat avfall insamling i Europeiska unionen. Detta gällerprodukten och alla tillbehör märkta medenna symbol. Produktter märkta fär som sādan inte slängas med vanligt hushållsavfall, men måste lämnas till en insamlingsplats for ätervinning av elektriska och elektroniska apparater

Uppmärksamhet

Innan du använder kylskåpet, läs denna bruksanvisning noggrant och förvara den ordentligt.

1. Innan du använder kylskåpet, rengör det inuti och utvändigt med en fuktig trasa. 2. Fyll inte kylskåpet med frätande vätskor. Häll inte direkt vätskor in i kylen.
2. När kylskåpet inte används under en längre tid, koppla ur strömförsörjningen och håll det torrt.
3. Rengör regelbundet den inre kammaren för att förhindra lukt och bakterier och säkerställa livsmedelssäkerhet.
4. Stäng av kylskåpet och batteriet innan du drar i vagnen (om med batteri).

Anslut strömförsörjningen

1. Hitta likströmskabeln i satsen. Anslut DC-kontakten till eluttaget på bilens kylskåp. 2. Välj placera kylskåpet i bilen (baklucka, säte...).
2. Lägg ut nätsladdar efter bilens inre utrymme. Sätt i cigarett

tändkontakten (ena sidan av nätsladden) i bilens cigarettändarhål.

Adapter

Anslut bilens cigarettändare

DC 12/24V

Anslut bilkylskåpet

1. Kylskåpet kan anslutas till mer än en energikälla. 2. Kylskåpet kan anslutas direkt till DC12V/24V strömförsörjningen. 3. Om kylskåpet används med AC100-240V strömförsörjning, bör en nätadapter användas.

Drift av bilkylskåp

Referens för spänningskydd för bilbatteri:

Inbyggd ECO elektronisk kontrollmodul kan automatiskt övervaka bilens batterivolt. Kylskåpet stängs automatiskt av när ström förbrukas för mycket, vilket skyddar batteriförbrukningen från att vara för låg för att påverka självtändningen.

Batteri Spänning	Fabriksinställt spänningssskyddsvärde H
	H (hög) nivå	M (medium) nivå	L (låg) nivå
DC12V	DC11,3V AV	DC10.1V AV	DC9,6V AV
	DC12,5V PÅ	DC11,4V PÅ	DC10,9V PÅ
DC24V	DC24,6V AV	DC22,3V AV	DC21,3V AV
	DC26.0V PÅ	DC23,7V PÅ	DC22,7V PÅ

Obs: När strömförsörjningen är ansluten och kylskåpet är påslaget, hänvisar frånkoppling eller start till att koppla bort eller starta kompressorn.

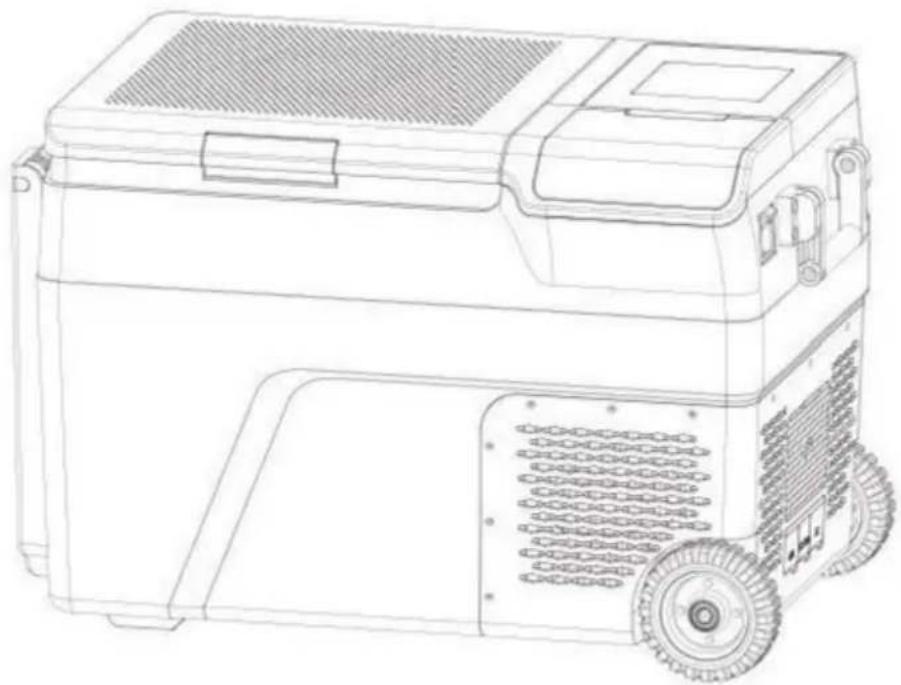

Komponentdiagram

Dilar schematisk y Skåp y Dörrspanne yTätningslist yGör isbitslock yLsskyffel yrulle ybekväm behällare yFotkudde yDörrskyddsknapp

y Litten bordsskiva yLock yKontrollpanel yIskorg yInfällt handtag yAvloppslock ybatterilock ykorkskruv yForvaringsfack

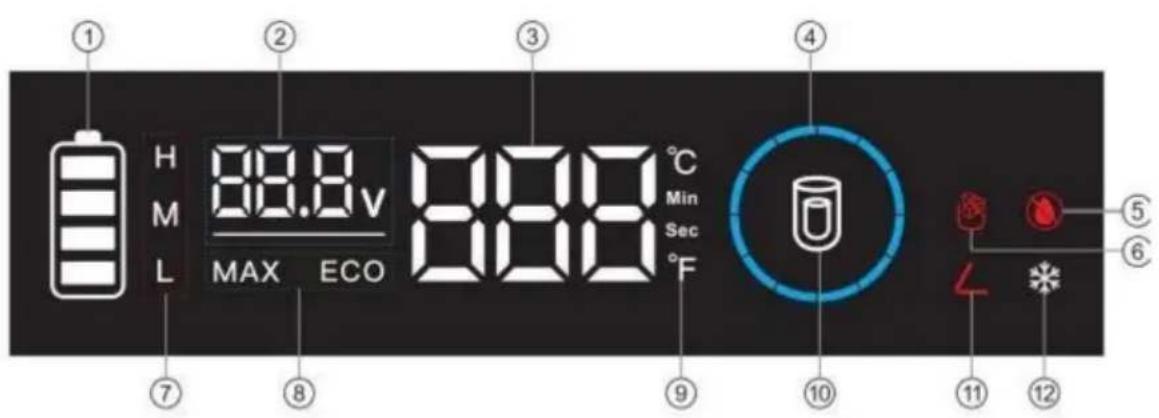

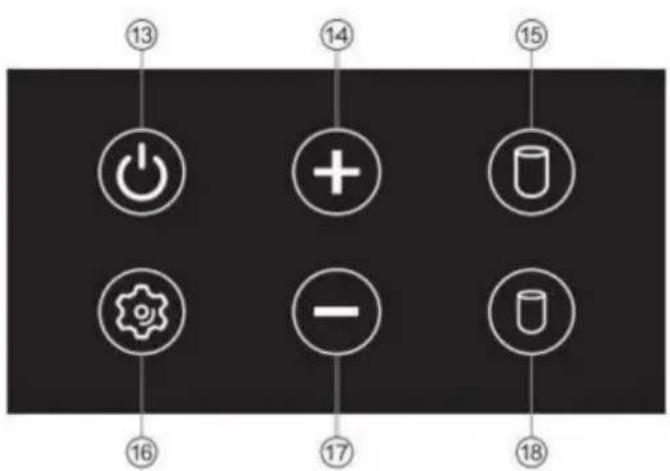

Funktion och drift

yyBatterikapacitet yy Kylskiicky Batteriskydd
yySpanningsdisplay	Läge	yyPå/av
yy Kylskåp	yy Kylläge	yy Temperaturkontroll
temperaturdisplay	yy Temperatur/tid	yy Big Ice Mode
yllistständ	visa	yyStäll in
yy Hydropeni	yy Stor is / liters is	yy Temperaturkontroll
yy Is full	yy Uppmaning om dörröppning	yySmå Islåge

• Strömförsörjning: anslut till DC 12V/24V eller AC 100-240V ström (med dedikerad adapter).
• Displayinitiering: Efter påslagning är den digitala displayen helt på i en sekund och visas sedan normalt.

-Ström PÅ/AV: tryck för att slå PÅ/AV. I standby-läge blinkar de 6 knapparnas lampor andas och blinkar.

• Temperaturinställning: under driftläge, tryck för att öka temperaturen, och tryck för att minska temperaturen; håll nedtryckt för att justera temperaturen snabbt. Inställningen sparas automatiskt efter att ha stannat i tre sekunder. Temperaturinställningsområde: -20~20 °C (-4~68 °F)

-Isproduktionsläge: Tryck på "0" eller "när kylskåpet slås på",

och maskinen går in i istillverkningsläget.

1. Växla genom att trycka på "ö" och "ö"-tangenterna. Den tid som krävs för istillverkningsprocessen visas på displayen.
2. Gå in i det forcerade unice-läget genom att trycka på " och "-knapparna vid samma tid.
3. Rörledningsrengöringsläge: i istillverkningsläge, gå in i rengöringsläget med lång tryckning på "-tangenten". När pumpen har gått i tre minuter är den

växlar automatiskt till kylläge; töm ut vattnet och ladda upp dricksvattnet. Du måste röra istillverkningen igen för att gå in i istillverkningsläget.

1. I processen med att göra is, tryck länge på knappen i tre sekunder för att visa innertemperaturen i kylskåpet och återgå till istillståndet efter fem sekunder.
2. Temperaturinställning: under driftstillstånd, tryck länge

tryck på och samtidigt i tre sekunder för att byta Celsius eller Fahrenheit.

• Kylningsläge: under körläge, tryck för att växla MAX (snabb kylning) och ECO (Energisparläge). (*Fabriksinställningen är MAX)
• Batteriskyddsläge: under driftläge, tryck länge i tre

sekunder tills skärmen blinkar, tryck sedan på igen för att välja skyddsläge

H1yN2 yL3, efter att ingen nyckelåtgärd har upptäckts, ställ in motsvarande växelflimmer i 5 sekunder, avsluta inställningen och spara.

• Minnesfunktion för avstängning: Det finns en minnesfunktion för avstängning för bilkylskåp. När strömmen bryts kan arbetstillståndet (på/av-status, arbetsläge, etc.) före avstängning automatiskt återställas vid

nästa uppstart; du behöver inte ställa in den igen. ECO: Energibesparande kyla MAX: Kraftfull kylning.

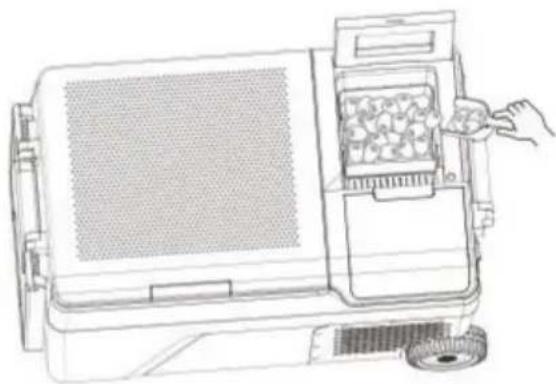

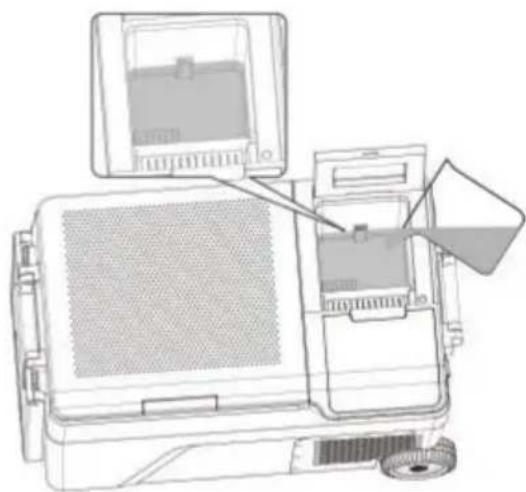

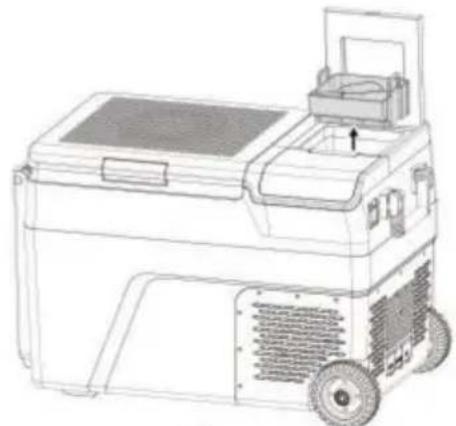

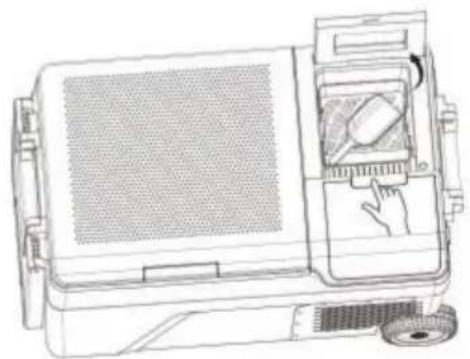

Vatteninsprutningsoperation

1. Tryck på ismaskinens knapp för att öppna luckan och ta bort iskorgen och isskyffeln. Häll vattnet

I diskbänken får vattenivån inte överstiga MAX-läget och vatteninsprutningen är cirka 1L. Efter att ha tillsatt vatten, sätt tillbaka iskorgen i ismaskinen och stäng luckan. (Gör is enligt den första funktionspunkten, och korgen är ca 1,2L)

1. Krav på vattenkvalitet: vattenkvalitetens hårdhet är mindre än 250 ppm.

1

2

3

4

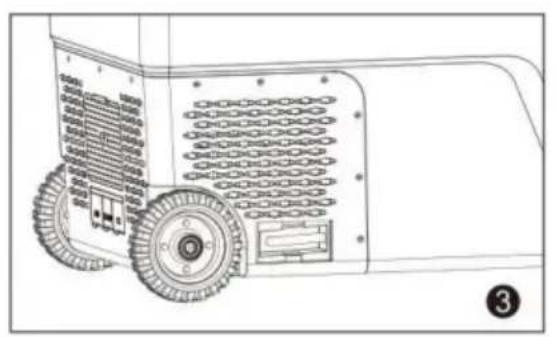

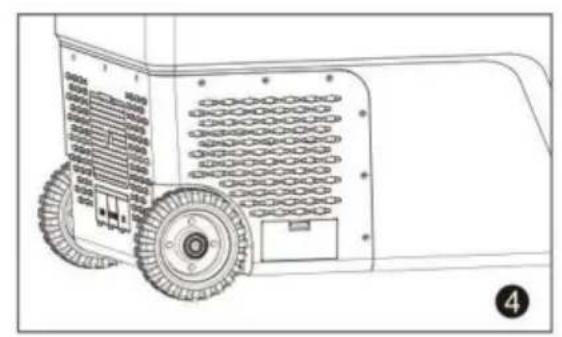

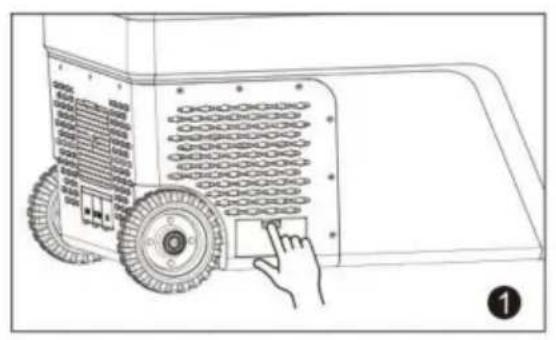

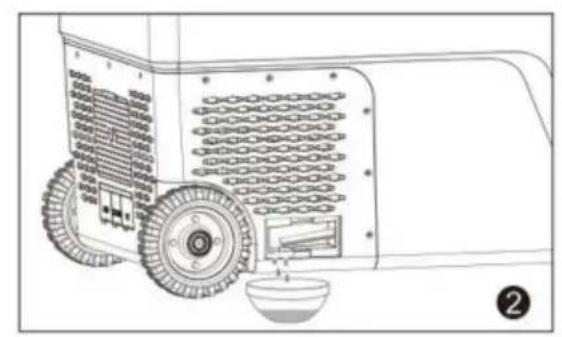

Dräneringsdrift 1. Efter

kontinuerlig drift i 5 timmar rekommenderas att ta bort allt vatten i vattensystemet och ladda upp det nya vattnet. 2. Tryck på dräneringslockets spänne som pilen pekar på, ta ut dräneringslocket, inbyggt dräneringsrör, dra ut dräneringsröret. Efter att dräneringen är klar, sätt tillbaka dräneringsröret för att undvika vattenläckage från tanken.

vatteninjektion.

Vänlig påminnelse! För din och din familjs hälsa, använd en våt mjuk trasa före/efter.

Enkel felanalys

Råd: Om onormala situationer inte kan åtgärdas genom en enkel felanalys, vänligen kontakta professionell kundtjänst för hjälp.

Bilkylskåpet fungerar inte. 1. Kontrollera om

strömmen är korrekt ansluten. (Kontrollera om kontakten är lossad eller positiva och negativa poler är omvända).

1. Kontrollera om strömbrytaren på manöverpanelen är påslagen.
2. Kontrollera om kylventilationen är normal. 4. Kontrollera om säkringen har gått.

Dålig kylprestanda

1. Kontrollera att locket är ordentligt stängt.
2. Kontrollera om dörrtätningen är skadad eller deformerad.
3. Kontrollera om det är dålig ventilation runt kylen.
4. Kontrollera om temperaturen är korrekt inställd.

Definition av felkoder på displayen

Felkod	Typ av fel
E1	Låg inspänning
E2	Fläktfel
E3	Kompressorstart misslyckades
E4	Lågt varvital För kompressorn
E5	Styrmodulens temperatur ar För hög
E6	Öppen eller kortslutning av NTC

Onormalt ljud

1. Bilkylskåpet är inte placerat smidigt. 2. Rör vid en vägg eller annat föremål. 3. Det finns delar som är lösa eller faller av inuti.

Kondens på kylskåpets yta

När den omgivande luftfuktigheten överstiger 75% uppstår kondens på lådans yta, vilket är normalt.

Misslyckanden och lösningar

E1: Låg inspänning

Fel 1: Sätt i kylskåpets strömkabel i cigarettändaren innan bilen startar. Lösning 1: Vänta ett tag med att ansluta bilen efter att den har startat.

Bilen startar. Lösning 1: Vänta ett tag med att ansluta bilen efter att den har startat.

Fel 2: Ingångsspänningen på adaptern är för låg.

Lösning 2: Justera batteriskyddsnivån till mellanspänning eller låg spänning. Om det inte fungerar, byt ut adaptern mot en ny.

E2: Fläktfel

Byt ut fläkten mot en ny när du identifierar att det finns ett fläktfel.

E3: Inspänningsfel på grund av att kompressorn startas ofta

När kylskåpet används i bilen och E3 visas, stäng av det i 5 minuter och starta om det.

Om det inte fungerar kan det identifieras som E1-fel; lös det enligt lösningen för E1.

När kylskåpet ansluts till adaptern och E3 visas

Justera batteriskyddsnivån till mitten eller låg nivå. Om det inte fungerar, byt ut adaptern mot en ny.

E4: Kompressorns låga varvtal

Vänligen justera ingångsspänningen.

E5: Överhettning av kontrollchip

Stäng av i 5 minuter och kontrollera om dålig ventilation runt kompressorn orsakar överhettning.

Packlista

Nej.	Articlel		Anmärkning
1	Kylskåp	Antal 1 set
2	Cigaretttråd	1 set
3	Strömadapter	1 set
4	Manuell	1 st

Användningsförslag

1. Om du är utrustad med ett reservbatteri kan du behålla vilken temperatur som helst under alla omständigheter utan bekymmer.
2. När du placerar glass, justera temperaturen till den lägsta; det måste vara så under lång tid.
3. Förhindra problem med att dricka vatten på flaska orsakade av höga temperaturer.
4. Frysta livsmedel, sällsynta skaldjur och fordonsmonterade kylskåp håller färsk mat följer med resan.
5. Sjukvårdsprodukter, insulin och importerade läkemedel måste kylas, och den exakta temperaturkontrollen av kylskåpen ombord hjälper till att skydda hälsan på vägen.
6. Tebladen hålls effektivt fräscha i bilens kylskåp, och du kan dricka färskt och utsökt te när som helst under självkörningsturen.
7. Den bästa lagringstemperaturen för rött vin är 10 °C - 18 °C (50 °F - 64,4 °F). Den exakta temperaturkontrollen av bilkylskåpet kan effektivt säkerställa lagringstemperaturen för rött vin.
8. Lagringstiden av högkvalitativ frukt i bilen vid högsommartemperaturer kommer att vara minst 2 timmar. Lagringstiden är kortare även om luftkonditioneringen är påslagen. Att använda ett bilkylskåp kan effektivt konservera högkvalitativ frukt.
9. Beläggningen på solglasögon av hög kvalitet kommer att falla av under de höga temperaturerna på sommaren. Bilkylskåpet är en idealisk plats att placera dem på.
10. Högkvalitativ kosmetika försämras snabbt under höga temperaturer i bilen. Bär kosmetika med bilen; bilkylskåpet blir ditt bättre val.

Säkerhetsåtgärder

(1) Se till att strömspänningen som är ansluten till det inbyggda kylskåpet är korrekt när som helst.

(Parametrarna är märkta med de godkända spänningsparametrarna för

kylskåp ombord).

(2) Håll inte vätska direkt i bilkylskåpet. (3) Att modifiera kylskåpet utan tillstånd är förbjudet för att undvika fara. (4) Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de inte har fått handledning eller instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet. (5) Barn bör övervakas för att undvika att leka med apparaten. (6) Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår de inblandade farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn. (7) För att undvika en fara på grund av apparatens instabilitet måste den fixeras enligt instruktionerna. (8) Förvara inte explosiva ämnen såsom aerosolburkar med ett brandfarligt drivmedel i denna apparat.

VARNING: Denna apparat innehåller brandfarligt skummedel cyklopentan:

1) Undvik kontakt med eld när du transporterar och använder den. 2) Be en fackman om service när maskinen går sönder. 3) Skicka den till din lokala återvinningsstation när du kasserar

den.

VARNING: Under användning, service och kassering av apparaten,

var uppmärksam på en symbol som liknar den vänstra sidan, som finns på baksidan av apparaten (bakpanel eller kompressor) och med gul eller orange färg. Det är en varningssymbol för brandrisk. Det finns brandfarliga material i köldmedierör och kompressorer. Vänligen håll dig långt borta från eld

källa under användning, service och kassering.

FCC-information

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt accepterar alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen

garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-

mottagning, vilket kan bestämmas genom att stänga av och på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

Rikta om eller flytta mottagningsantennen. - Öka avståndet mellan produkten och mottagaren. - Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

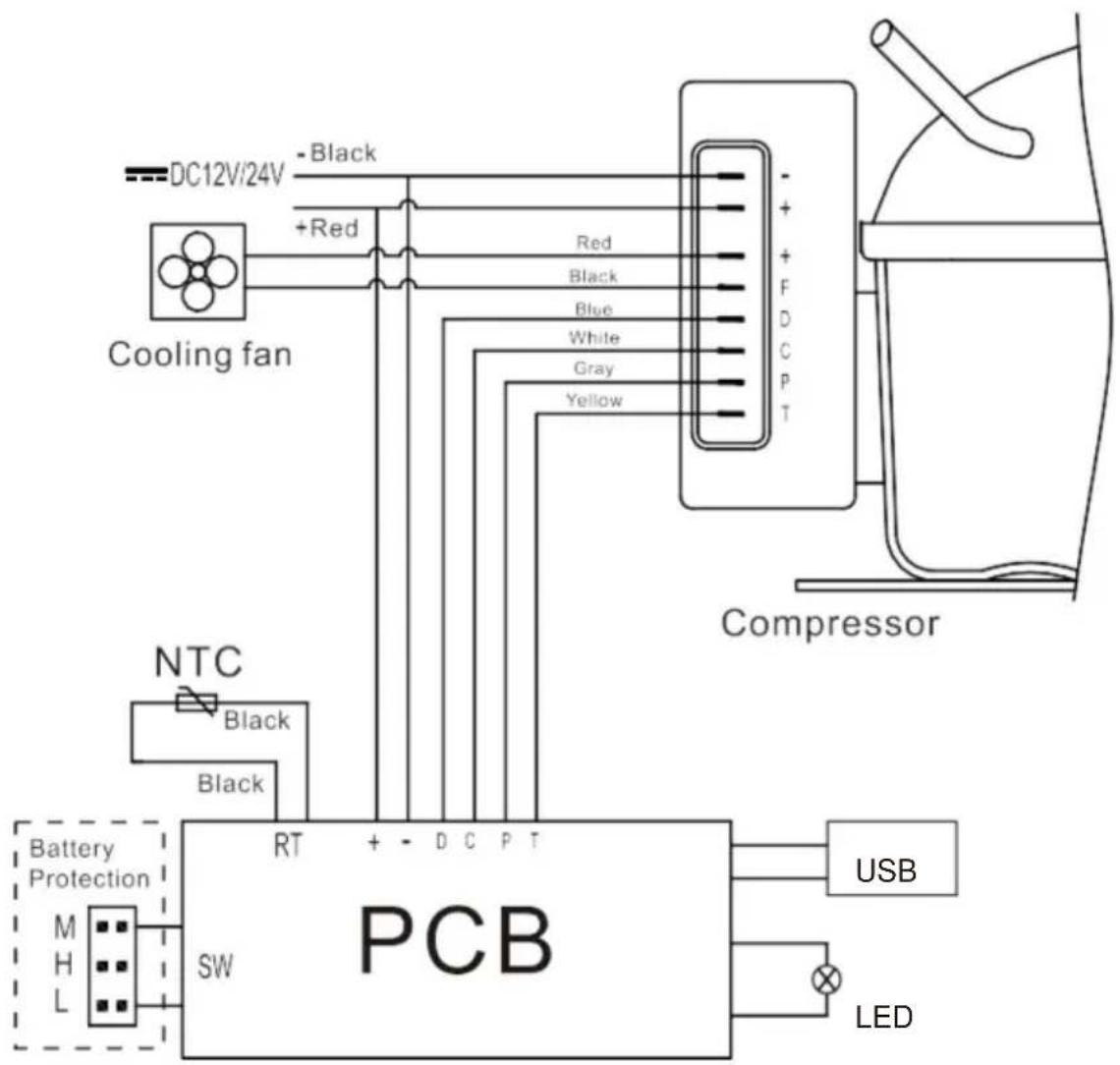

Elektriskt schematiskt diagram
